  1. Pro/E工程图 主讲老师：周优芳

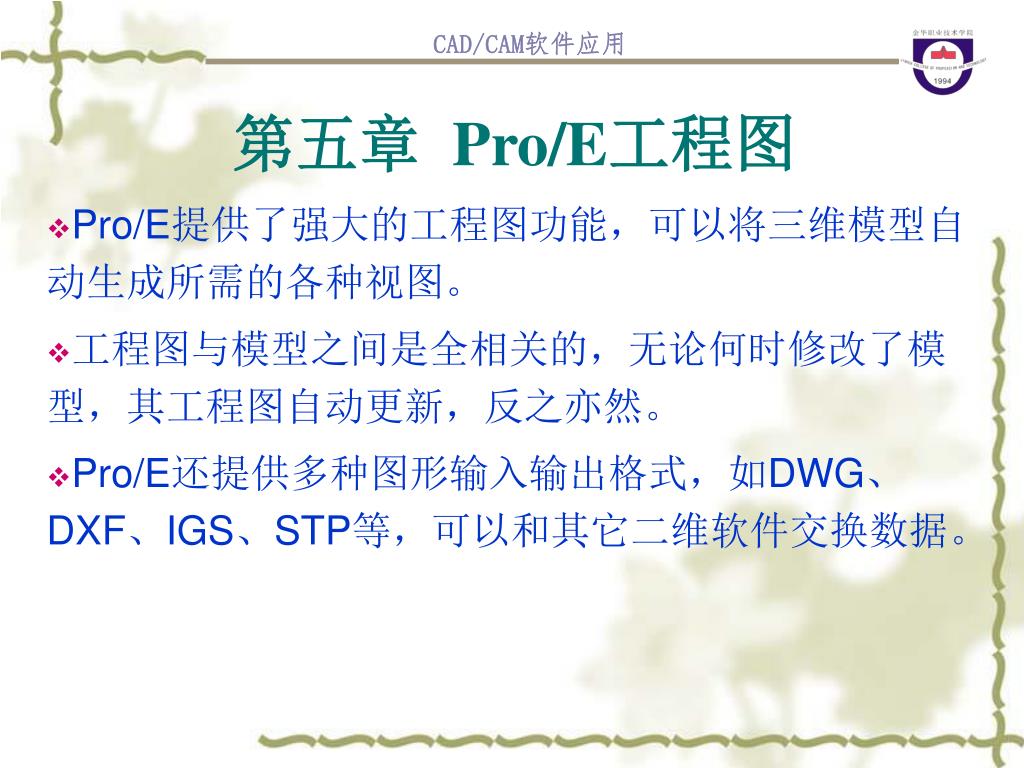

  2. 第五章 Pro/E工程图 • Pro/E提供了强大的工程图功能，可以将三维模型自动生成所需的各种视图。 • 工程图与模型之间是全相关的，无论何时修改了模型，其工程图自动更新，反之亦然。 • Pro/E还提供多种图形输入输出格式，如DWG、DXF、IGS、STP等，可以和其它二维软件交换数据。

  3. 5-1 工程图的基本操作 • 1.使用缺省模板自动生成工程图 • 文件→新建(N)…→打开图6-1所示对话框，文档类型选择“绘图”，输入文档名称，“使用缺省模版”前 → 确定→打开图6-2所示的“新制图”对话框，选择欲生成工程图的模型文件，选择图纸大小，→ 确定→ 进入工程图环境，且自动生成模型的三个视图。

  4. 1使用缺省模板自动生成工程图

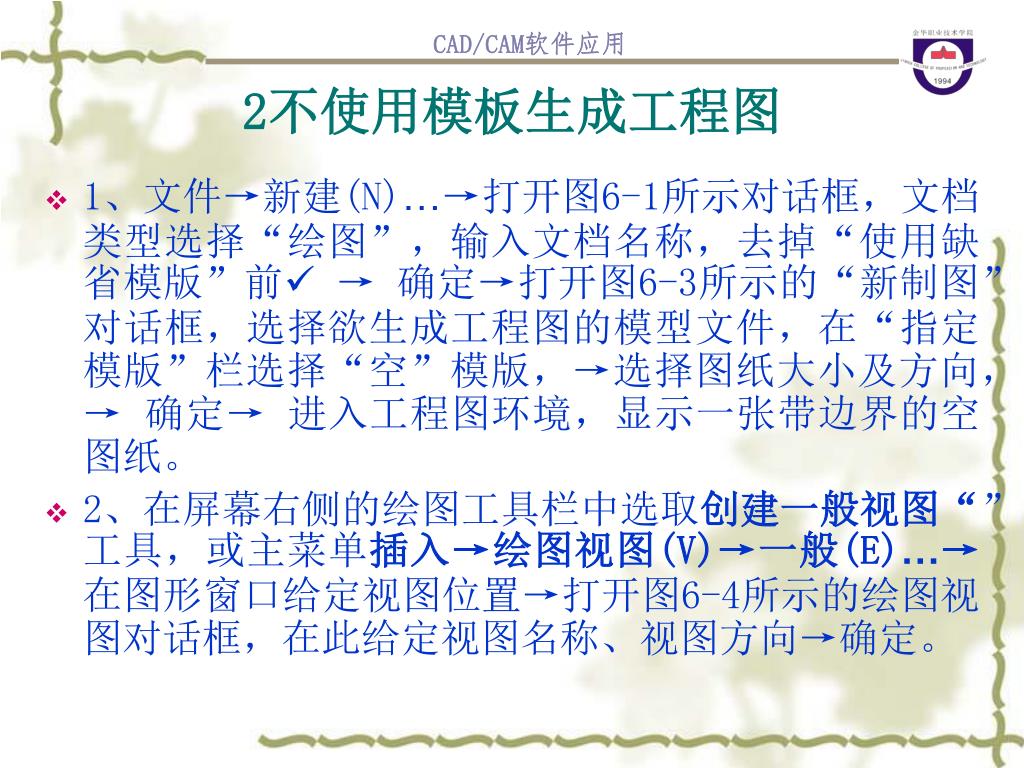

  5. 2不使用模板生成工程图 • 1、文件→新建(N)…→打开图6-1所示对话框，文档类型选择“绘图”，输入文档名称，去掉“使用缺省模版”前 → 确定→打开图6-3所示的“新制图”对话框，选择欲生成工程图的模型文件，在“指定模版”栏选择“空”模版，→选择图纸大小及方向，→ 确定→ 进入工程图环境，显示一张带边界的空图纸。 • 2、在屏幕右侧的绘图工具栏中选取创建一般视图“”工具，或主菜单插入→绘图视图(V)→一般(E)…→在图形窗口给定视图位置→打开图6-4所示的绘图视图对话框，在此给定视图名称、视图方向→确定。

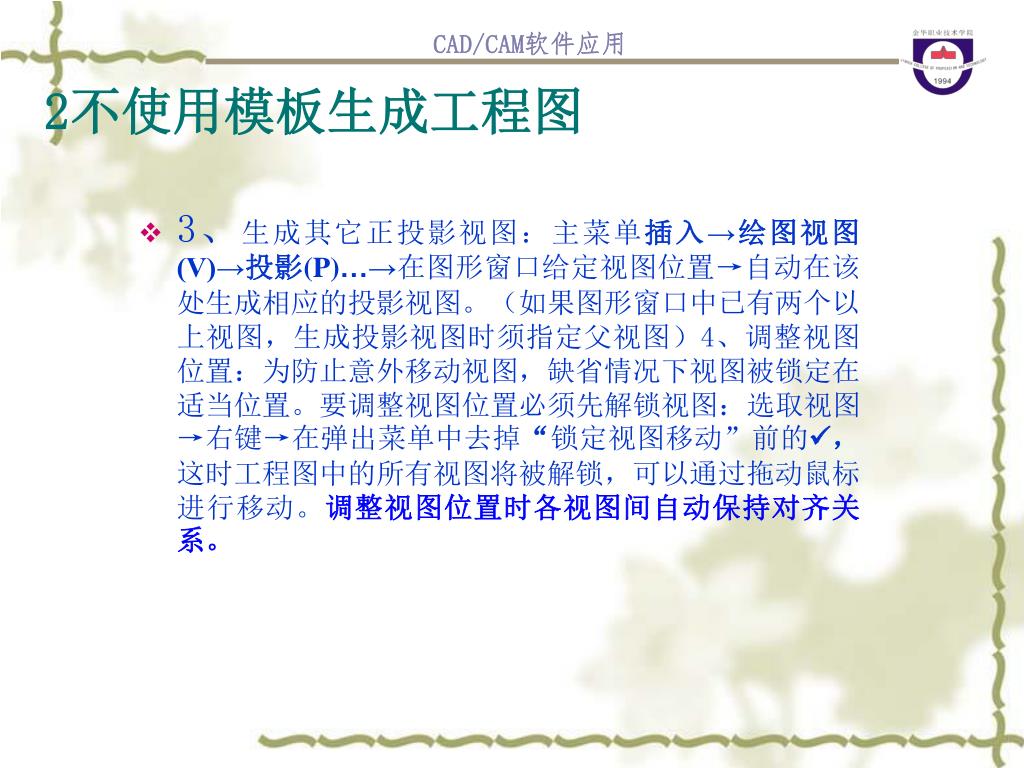

  6. 2不使用模板生成工程图 • 3、生成其它正投影视图：主菜单插入→绘图视图(V)→投影(P)…→在图形窗口给定视图位置→自动在该处生成相应的投影视图。（如果图形窗口中已有两个以上视图，生成投影视图时须指定父视图）4、调整视图位置：为防止意外移动视图，缺省情况下视图被锁定在适当位置。要调整视图位置必须先解锁视图：选取视图→右键→在弹出菜单中去掉“锁定视图移动”前的，这时工程图中的所有视图将被解锁，可以通过拖动鼠标进行移动。调整视图位置时各视图间自动保持对齐关系。

  7. 2不使用模板生成工程图 • 5、删除视图：选中视图→Delete • 6、修改视图：点选视图→右键→在弹出菜单中点选“属性”→打开图6-4所示的绘图视图对话框，在此可重新定义视图名称、视图类型、可见区域、比例、剖视、等。 • 7、标尺寸：在屏幕右侧的绘图工具栏中选取“”工具，或主菜单视图→显示与拭除(S)…→打开图6-5所示的对话框，可以显示（或取消显示）模型尺寸。

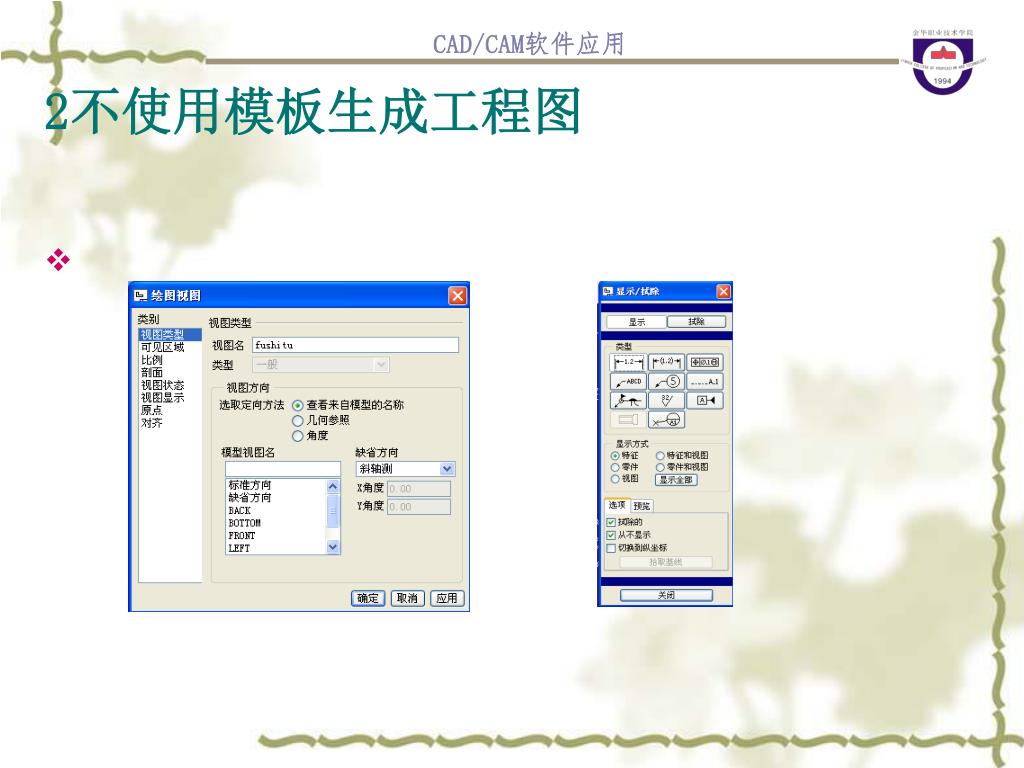

  8. 2不使用模板生成工程图

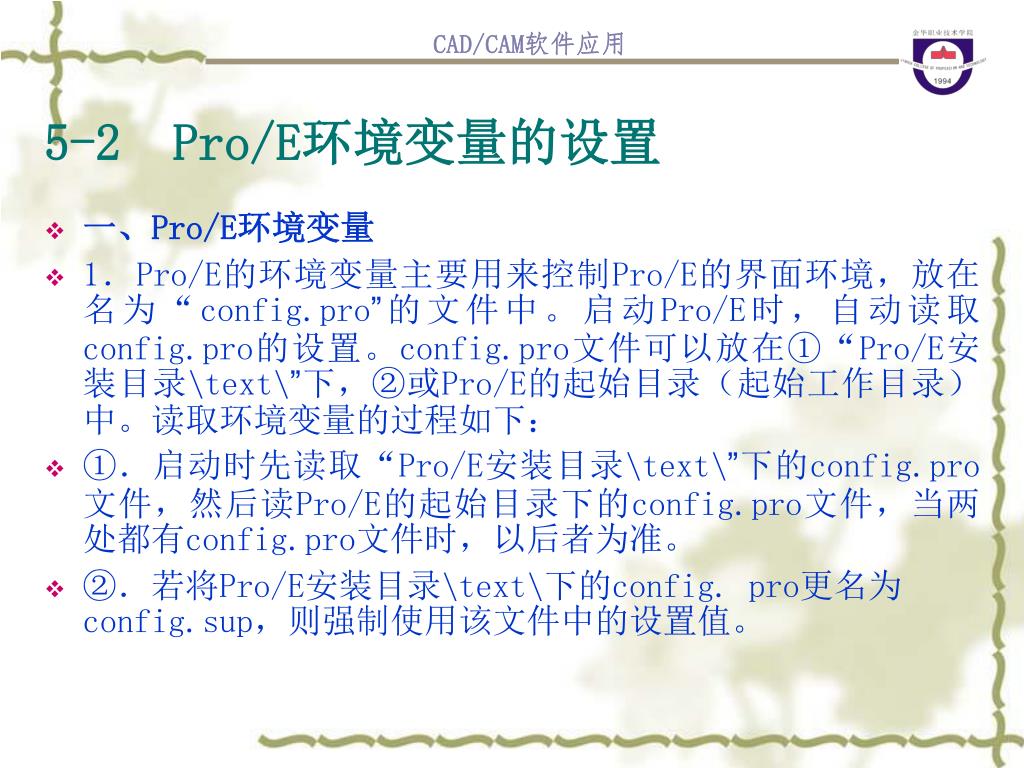

  9. 5-2 Pro/E环境变量的设置 • 一、Pro/E环境变量 • 1．Pro/E的环境变量主要用来控制Pro/E的界面环境，放在名为“config.pro”的文件中。启动Pro/E时，自动读取config.pro的设置。config.pro文件可以放在①“Pro/E安装目录\text\”下，②或Pro/E的起始目录（起始工作目录）中。读取环境变量的过程如下： • ①．启动时先读取“Pro/E安装目录\text\”下的config.pro文件，然后读Pro/E的起始目录下的config.pro文件，当两处都有config.pro文件时，以后者为准。 • ②．若将Pro/E安装目录\text\下的config. pro更名为config.sup，则强制使用该文件中的设置值。

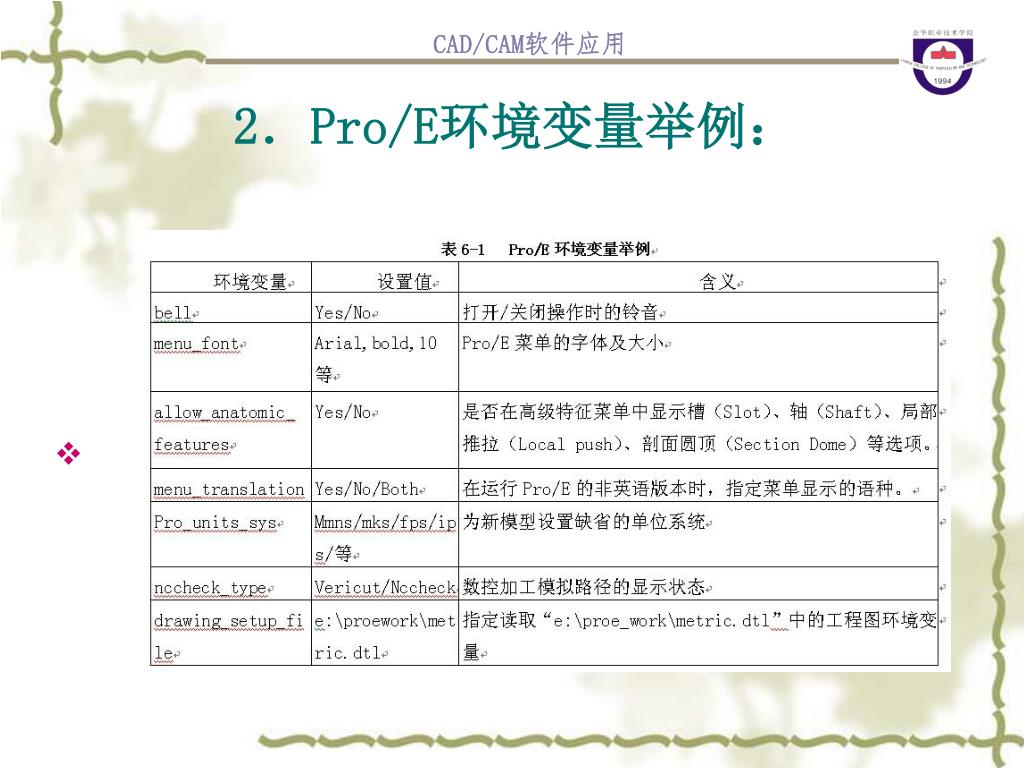

  10. 2．Pro/E环境变量举例：

  11. 3．修改环境变量的方法 • ①．编辑修改config.pro文件，并将其保存在适当的路径下。 • ②．在Pro/E环境中，主菜单工具→选项…→打开图6-6所示的对话框，用以查找或修改环境变量。

  12. 3．修改环境变量的方法
