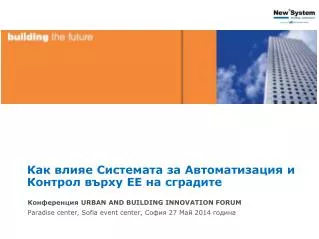

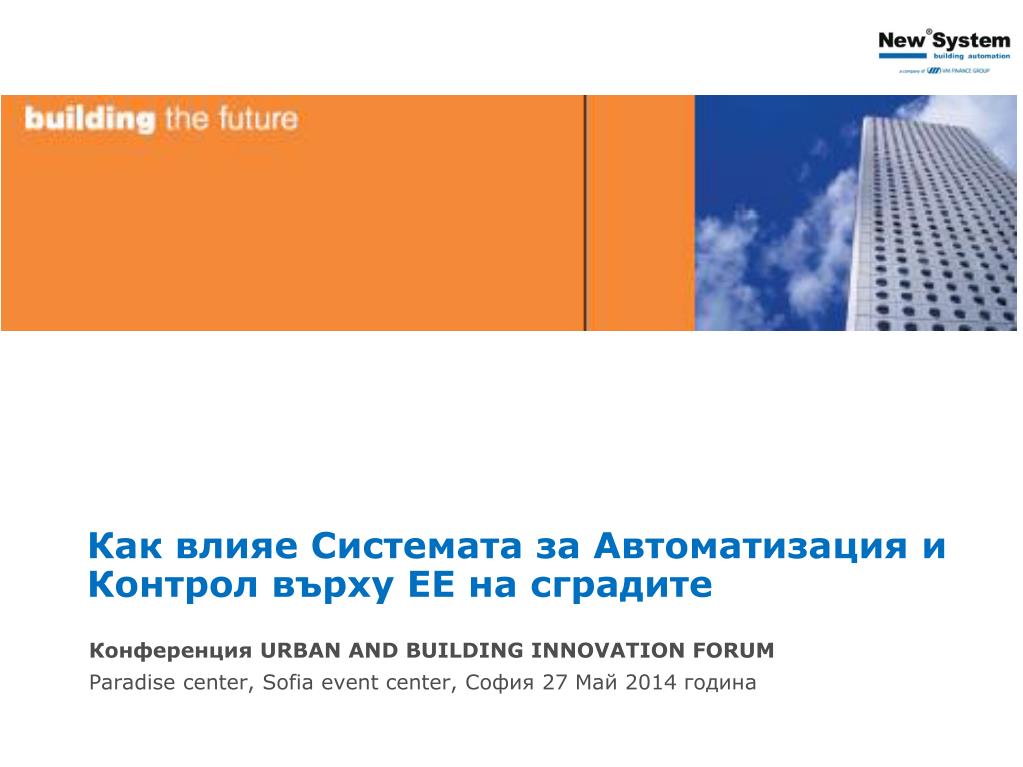

  1. Как влияе Системата за Автоматизация и Контрол върху ЕЕ на сградите Конференция URBAN AND BUILDING INNOVATION FORUM Paradise center, Sofia event center, София 27 Май 2014 година

  2. Топлинна енергия Електрическа енергия Същност на енергийната ефективност на сградата ЕЕ на сграда представлява количеството енергия, което сградата изразходва или е планирано да изразходва, за да удовлетвори всички нужди и изисквания за нормалната й експлоатация Схема: Siemens Switzerland Ltd.

  3. КОНТЕКСТ: ЕЕ е най-висок приоритет Глобална енергийна консумация – прогноза до 2040 година 1 kWh = 3412 BTU => 2030: 204 трилиона kWh Световната енергийна консумация ще нарастне с 56% за периода 2010-2040г. International Energy Outlook 2013 (IEO2013) OECD (ОИСР) -международна икономическа организация на развитите държави (организация за икономическо сътрудничество и развитие) Източник: EIA (U.S. Energy Information Administration) International Energy Outlook 2012 / Release date: July 25, 2013

  4. КОНТЕКСТ: Сградите най-голям консуматор 41% от световната консумация на енергия 21% световните парникови емисии Индустрия Индустрия (първична енергия) 11 22 Сгради (Електричество) Транспорт 13 Сгради 28% % 41% Лесовъдство 14 Сгради(Първична енергия) 8 Индустрия 31% 14 18 Земеделие Транспорт 40% дялот общите оперативни разходи на сградата се падат на енергията Източник: Сименс ЕООД Стр.4

  5. Ефективност на мерките и възвръщаемост Инвестицията в система за управление и контрол на сграда е най-изгодна от гледна точка на период на възвръщаемост и размер на капиталовите разходи Информацията е получена със съдействието на Siemens

  6. КОНТЕКСТ: Потенциал за икономия • Колко може да спестите във вашата сграда? • Как да отговорим на демографските и климатични промени? • Реални резултати постигнати посредством: • Пълноценно използване на система за автоматизация и контрол • Ноу хоу и опит Резиденции Ресторанти Търговски центрове Болници Училища Офиси Хотели Топл. е-я:19 % Студ. е-я:21% Ел. е-я: 8% Топл. е-я:32 % Студ. е-я:36% Ел. е-я: 8% Топл. е-я:20 % Студ. е-я:22% Ел. е-я: 14% Топл. е-я:30 % Студ. е-я:33% Ел. е-я: 13% Топл. е-я:40 % Студ. е-я:45% Ел. е-я: 9% Топл. е-я:32% Студ. е-я:36% Ел. е-я:10% Топл. е-я:14 % Студ. е-я:16% Ел. е-я: 4%

  7. СУКС (BACS) e “мозъкът” на сградата • Система за Управление и Контрол на Сграда (BACS) наблюдава, оптимизира, предпазва и управлява най-енергоемките системи в сградата: • Отоплениеи охлаждане • Климатизация • Вентилация • Осветление и щори • Пожароизвестяване • Асансьори и ескалатори • Системи за резервирано захранване • Системи за сигурност и др.

  8. СУКС (BACS)- възможности BACS

  9. Ефективност на мерките и възвръщаемост • Предприети мерки • ОВИК инсталации • Съобразяване с работното време • Настройка на системите според нуждите на сградата (настройка на топло/студо производство по заявка; индивидуална настройка на отделни системи с цел да не се изразходва ненужна е-я • Гаражни вентилации • Съобразяване с работното време • Разделяне на паркинга на по-малки зони, за да не се получава ненужна консумация на е-я в следствие на работата на гаражните вентилатори • Прецизно насочване на пресния въздух към съответната замърсена зона • Резултати • ОВИК • 80717kWh или 24% от месечната консумирана е-я на ОВиК инст. • 90 146kWh или 56% от отимизиранта консум. • Общо:80% • Гаражи • 26 008kWh • 11 798kWh • 17 078kWh • След всички предприето мерки има намаляване на консм. На ел.е-я с ~90% България Мол и офиси, 2012-2013 г. 1kWh~0,15лв 80 717kWh=12 000лв/месец 968 604kWh=145 292лв/год

  10. ЕЕ на сгради: нормативна уредба EC възлага на CEN да стандартизира методиките за изчисляване и оценка на енергийните спестявания в сгради с цел повишаване на ЕЕ БДС ЕN15232 Въздействието на системите за управление и контрол (BACS) върху енергийната ефективностна сградите Енергиен клас на сградите • Закон за енергийната ефективност и всички наредби, свързани с обследване, сертифициране и паспортизиране на сградите

  11. СУКС (BACS) – Социална отговорност 161трлн. kWh OECD Europe & non-OECD Europe + Eurasia 23% of total 30% икономия чрез BACS в 20% от сградите спестяват 564 млн. тона Емисии CO2 = 6 кг СО2/г. 73% от консумацията може да бъде оптимизирана чрез повишаване на ЕЕ на сградата 14трлн.kWh 61трлн.kWh ЕмисииCO2: 9.4млрд. тона ЕмисииCO2:41млрд. тона 940 млн. Х за 100 години

  12. Ню Систем – какво предлагаме? СИСТЕМИ ЗА АВТОМАТИЗАЦИЯ И КОНТРОЛ НА СГРАДИ Дейности: Проектиране Доставка, монтаж, пускане в експлоатация Гаранционна и следгаранционна поддръжка • Партньори:

  13. Ню Систем – какво предлагаме? НЕПРЕКЪСВАЕМИ ТОКОЗАХРАНВАЩИ СИСТЕМИ Дейности: Оторизиран сервизен партньор на Внос и продажба на UPS Внос и продажба на дизел-генератори Инсталиране и пускане в експлоатация Интегриране в BMS Гаранционна и следгаранционна поддръжка • Основни партньори:

  14. Ню Систем – какво предлагаме? БОЛНИЧНИ ПОВИКВАТЕЛНИ СИСТЕМИ Дейности: Проектиране Доставка, монтаж, пускане в експлоатация Гаранционна и следгаранционна поддръжка • Партньори:

  15. РЕФЕРЕНТНИ ТИПОВИ ОБЕКТИ

  16. Референции • 1000 Data Points • Топлиненцентър • Студов център • KNX - Индивидуален стаен контрол • 7 климатични камери – обслужващиоперационни зали, спешно и интензивно отделения, реанимация, конферентна зала и общи части • Управление на вентилации • Управление на интериорно и фасадно осветление • Наблюдение на системи за медицински газове, видео наблюдение, против леди сняг, СОТ, Контрол на достъп, електро захранване, противопощарни клапи • VISOCALL IP – IP базирана болнична повиквателна система • Дизел генератор SDMO 1000kVA • UPS Riello 3x300kVA Сити Клиник, 2012 г. Болница

  17. Референции • 2300 Data Points • Топло-студов центърс LON интеграция на термопомпен агрегат вода/въздух, Modbus интеграция на термопомпен агрегат вода/вода и имплементирането им към геотермалната инсталация • Интеграция и отчет на топломери и студомери посредством MBus протокол за комуникация • 8климатични инсталации – централно управление • LON интеграция на 140 (FFU) Fan Filter Unit за чистите помещения • Modbus интеграция на 3 броя инжекционни помпи към геотермалната термопомпена инсталация • ModBus интеграция на 8 дебитомера • ModBus интеграция на мултимер (мрежов анализатори) • Управление на осветителни кръгове • Интеграция и отчет на електромери посредством ModBus протокол за комуникация Сентилион, 2013 г. Производство на електронни модули

  18. Референции • 2200 Data Points • 1000 Интеграционни точки • Топлинен център • Студов център • Индивидуален стаен контрол – управление на климата в цялата сграда • 7 климатични камери – обслужващи офис площите • 2 климатични камери обслужващи конферентна зала • Управление на гаражна вентилация за 2 нива гаражи по концентрация на въглероден оксид, на осветителни кръгове по общи части, на стълбища и офис зоните; на фасадно осветление; водна стена; гаражни врати • Интеграция на противопожарна инсталация; на студомери и топломери по Мbus Офис сграда Риск Инженеринг, 2012 г. Реинженеринг на система за сградна автоматизация, Интегрирано решение със системи за сигурност

  19. Референции МОЛ Галерия Бургас, 2012 г.Супермаркет КарфурCinema City • МОЛ BACS1 • 2400 Data Points • Управлениенаводникули, циркулационнипомпи, изсмукващивентилатори, вътрешно и външноосветление, • LON интеграция на 18 покривниклиматичницентрали (Roof-top units), 2 котелаViessmann, 6 топловъздушнизавеси, • M-bus интеграциянатопло-студомери; • Modbusинтеграцияна 230 WSHP климатиказамагазините, мерителинаел. енергия, дизел-генератори, хидрофор • Мониторингна системазаобработканаводаводникули;отдимителнивентилатори;пожарни и отдимителниклапи; тех. системи в сградата (UPS,CCTV и др.); ел.прекъсвачипоразпред. табла; асансьори и ескалатори; отоплениеулуци и воронки; спринклер; водомери; дренажнипомпи • Карфур BACS2 • 300 Data Points • Кина BACS3 • 600 Data Points Система за сградна автоматизация,

  20. Референции Завод Шнайдер Електрик, с. Радиново, 2012 г. • 300 Data Points • Топло-студов център – добавяне на два нови термопомпени агрегата и нов котел. • Циркулационни помпи. • 5нови климатични камери • 3 вентилационни системи • Система за охлаждане на технологична вода • Управление на осветлението Система за сградна автоматизация, Интегрирано решение със системи за сигурност

  21. Референции Арена Армеец, 2011 г. • Над 1 500 Data Points • 6 климатични камери - обслужващи спортна зала • 1 климатична камера - обслужваща тренировъчна зала  • климатизация на общи части, офиси, VIP зона  • 5 термопомпени агрегата  • отдимителна вентилация на подземен паркинг • смукателни вентилации зала, съблекални, тоалетни, технически помащения • управление и мониторинг на противопожарни клапи, на осветление, спортно осветление, фасадно осветление • две операторски станции DESIGO INSIGHT Сименс Мултифункционална зала гр.София

  22. Референции Бизнес парк София, 1999-2008 г. • сгр.14 • 180Data Points • Интеграция на 20M-busкомуникативни топло-студомери в BMS • Интеграция на чилърикъм BMSчрез Modbus комуникация • Интеграция на тази система към съществуващата BMS система на Бизнес парк София • сгр.1÷сгр.13 • 860 Data Points • 10 вентилационни инсталации • 7 охладителни инсталации • 3 отоплителни инсталации • 5 топло-студови центъра Офис сгради, B1, B2, B2A, B3, B4, B10, B11, B12, B13, Ина Трейдинг, B14

  23. Референции Хотел Димят, гр.Варна, 2009 г. • 530Data Points • 8 климатични инсталации – централно управление • 8 климатични инсталации – локалноуправление • 1 топло – студов център • 87 зони/стаи с индивидуален стаен контрол • Интеграция на 90 M-busкомуникативни топло-, студо- и водомери в BMS Система за сградна автоматизация

  24. Референции Метрополитън Хотел София, 2007-2008 г. • 400Data Points • 530 стаи с индивидуален стаен контрол • Интеграция на хотелска информационна система FIDELIO към BMS Система за сградна автоматизация

  25. Благодаря за вниманието!
