§11-3 斜二轴测图. 一、轴间角和轴向伸缩系数. 二、斜二轴测图的画法. 三、圆的斜二轴测图. 一、轴间角和轴向伸缩系数. 90°. 135°. 45°. 轴间角. 轴向伸缩系数. P = r = 1 q = 0.5. Z. r=1. o. p=1. X. q=0.5. Y. 二、斜二轴测图的画法. 基本画法 —— 坐标法，其它画法与正轴测图相似。. 斜二轴测图能如实 表达 物体一个坐标面上的 实形 。. 因而宜用有一个方向形状复杂或只有一个方向有圆的物体。. 二、斜二轴测图的画法. 40°20′.
E N D

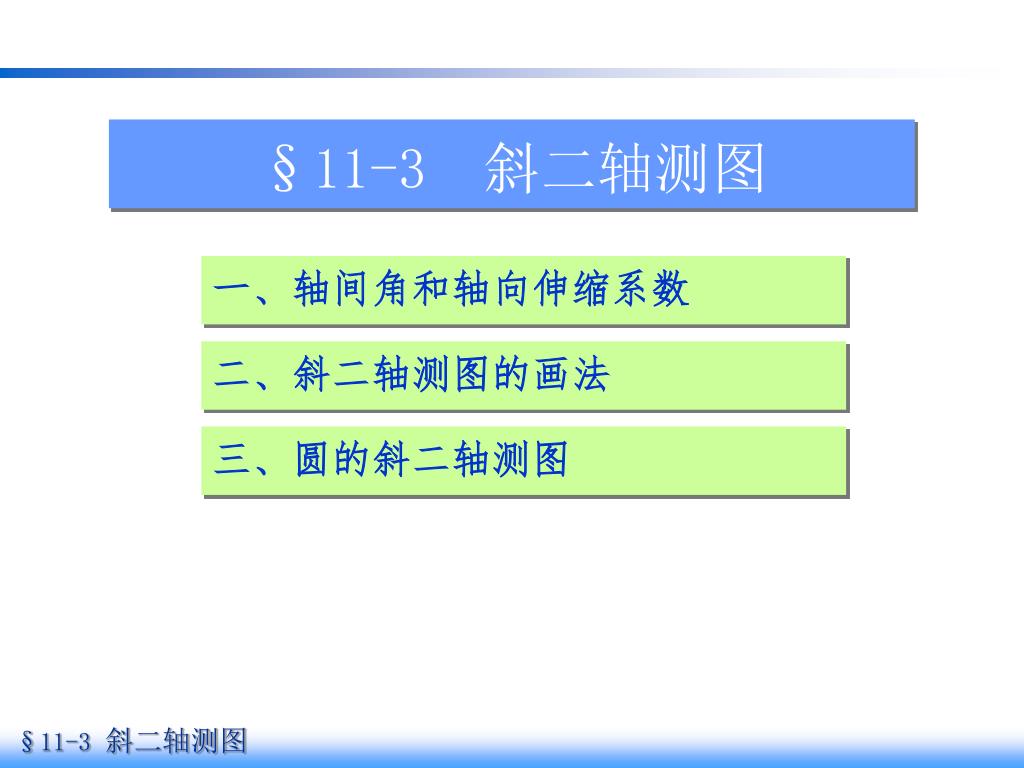

§11-3 斜二轴测图 一、轴间角和轴向伸缩系数 二、斜二轴测图的画法 三、圆的斜二轴测图
一、轴间角和轴向伸缩系数 90° 135° 45° • 轴间角 • 轴向伸缩系数 P = r = 1 q = 0.5 Z r=1 o p=1 X q=0.5 Y
二、斜二轴测图的画法 基本画法——坐标法，其它画法与正轴测图相似。 斜二轴测图能如实表达物体一个坐标面上的实形。 因而宜用有一个方向形状复杂或只有一个方向有圆的物体。
二、斜二轴测图的画法 40°20′ 作图举例：求图示拨叉的斜二轴测图。 A-A 10 12° 41° A 6 2×Φ10 R42 Φ10 R26 75° R50 Φ30 Φ16 C2 16 A
二、斜二轴测图的画法 作图步骤： 40°20′ 作图举例：求图示拨叉的斜二轴测图。 a.确定各平行面的轴测位置； A-A 10 12° 41° A 6 2×Φ10 R42 Φ10 R26 75° R50 Φ30 Φ16 C2 16 A
二、斜二轴测图的画法 作图步骤： 40°20′ 作图举例：求图示拨叉的斜二轴测图。 b.绘制主要端面的实形投影； A-A 10 12° 41° A 6 2×Φ10 R42 Φ10 R26 75° R50 Φ30 Φ16 C2 16 A
二、斜二轴测图的画法 作图步骤： 40°20′ 作图举例：求图示拨叉的斜二轴测图。 c.绘制其它主要面的轴测投影； A-A 10 12° 41° A 6 2×Φ10 R42 Φ10 R26 75° R50 Φ30 Φ16 C2 16 A
二、斜二轴测图的画法 作图步骤： 40°20′ 作图举例：求图示拨叉的斜二轴测图。 d.完成细节，描深。 A-A 10 12° 41° A 6 2×Φ10 R42 Φ10 R26 75° R50 Φ30 Φ16 C2 16 A
二、斜二轴测图的画法 作图步骤： 40°20′ 作图举例：求图示拨叉的斜二轴测图。 d.完成细节，描深。 A-A 10 12° 41° A 6 2×Φ10 R42 Φ10 R26 75° R50 Φ30 Φ16 C2 16 A
三、圆的斜二轴测投影 平行于XOZ坐标面的圆的斜二测投影反映圆的实形； 平行于XOY 和YOZ 坐标面的圆的斜二测投影为椭圆，椭圆的形状相同，但方向不同。 平行于坐标面的圆的斜二测投影
三、圆的斜二轴测投影 7° 2D D D x R o 4 r 2 D/2 1 3 y 椭圆的画法 ——平行于XOY 坐标面 C 6 作图步骤： 4 d.作长轴AB方向，使与OX 成7°，作短轴CD 方向，与AB 垂直； b.画轴测轴 e.在短轴CD上截取O5 =O6 =D ，5、6 即大圆弧的圆心； c.画外切正方形的斜二测投影； a.画圆的外切正方形，得与OX、OY 轴的交点1、2、3、4。 g.分别以5 、 6 为圆心，52为半径画大圆弧； 再以7、8为圆心，82 为半径画小圆弧； f. 52、61连线与长轴的交点8、 7 即小圆弧的圆心； 2 1 A 7 B X O 8 3 Y 5 D
三、圆的斜二轴测投影 C 6 7° 2D D x R o 4 A 7 r 2 X O 1 B 8 3 y Y 5 D 椭圆的画法 ——平行于XOY 坐标面 作图步骤： 4 h.整理图形。 2 1 3
