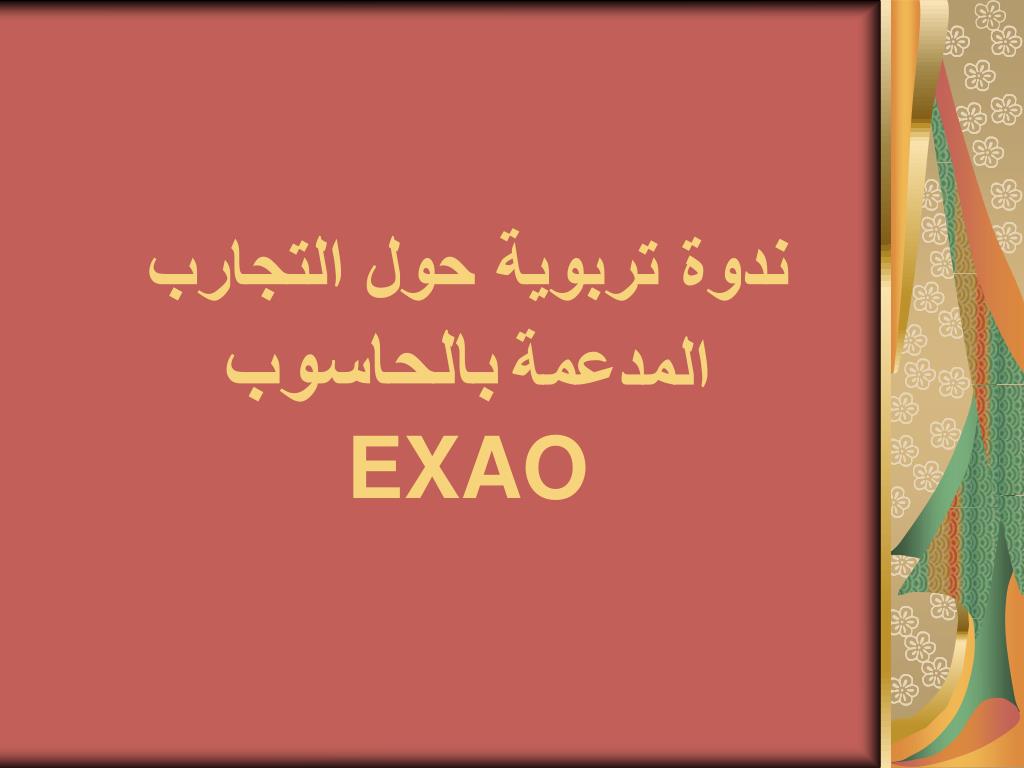

  1. ندوة تربوية حول التجارب المدعمةبالحاسوبEXAO

  2. الثانويةالجــــــــديدةـ عين الذهب 08ربيع الأول1433/ • 01فيفري2012

  3. مخطط عام لمكونات نظام الEXAO

  4. تركيب نظام ال EXAO • المحول la centrale sysam- sp5

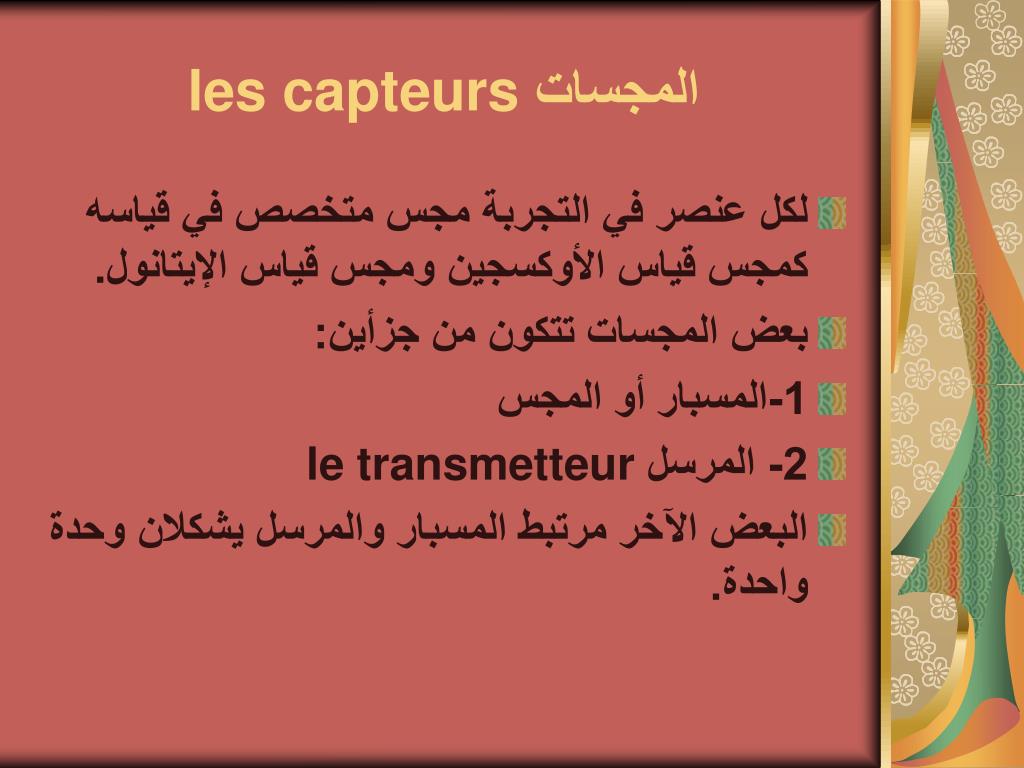

  5. المجسات les capteurs • لكل عنصر في التجربة مجس متخصص في قياسه كمجس قياس الأوكسجين ومجس قياس الإيتانول. • بعض المجسات تتكون من جزأين: • 1-المسبار أو المجس • 2- المرسل le transmetteur • البعض الآخر مرتبط المسبار والمرسل يشكلان وحدة واحدة.

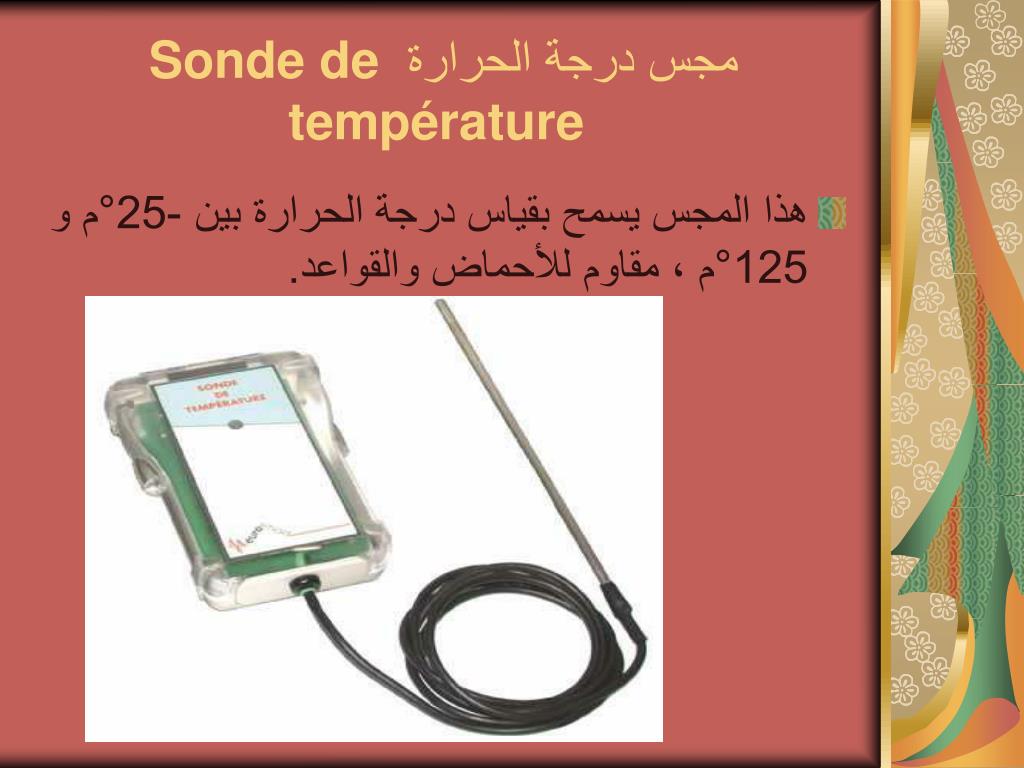

  6. مجس درجة الحرارة Sonde de température • هذا المجس يسمح بقياس درجة الحرارة بين -25°م و 125°م ، مقاوم للأحماض والقواعد.

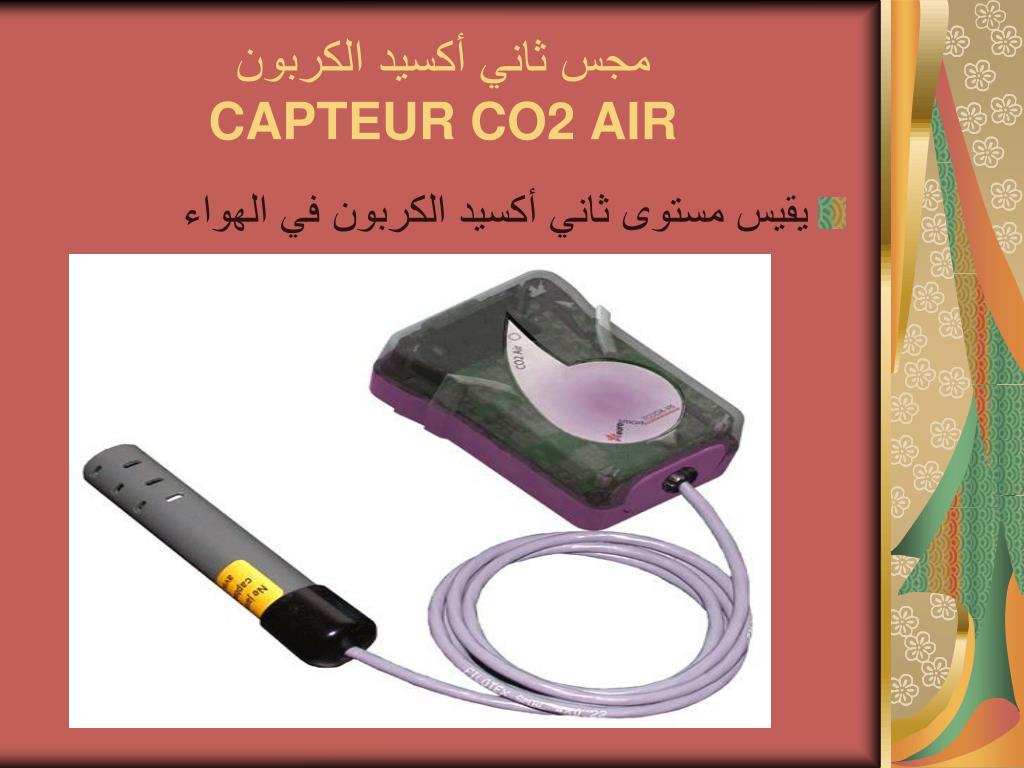

  7. مجس ثاني أكسيد الكربونCAPTEUR CO2 AIR • يقيس مستوى ثاني أكسيد الكربون في الهواء

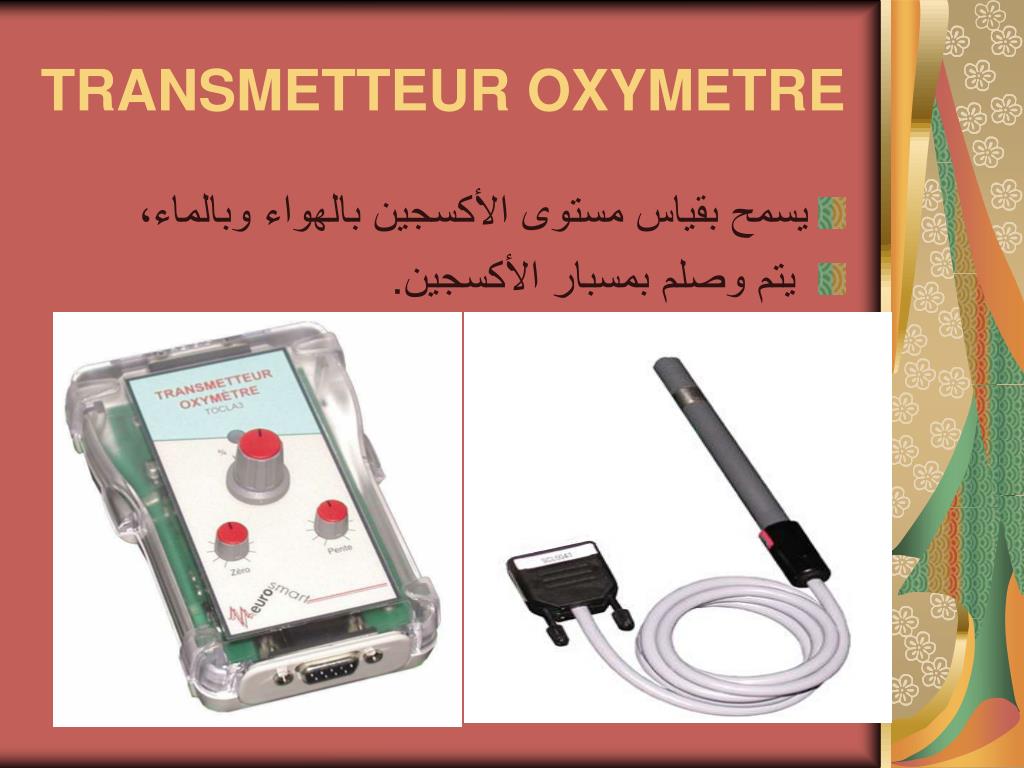

  8. TRANSMETTEUR OXYMETRE • يسمح بقياس مستوى الأكسجين بالهواء وبالماء، • يتم وصلم بمسبار الأكسجين.

  9. SONDE OXYGENE

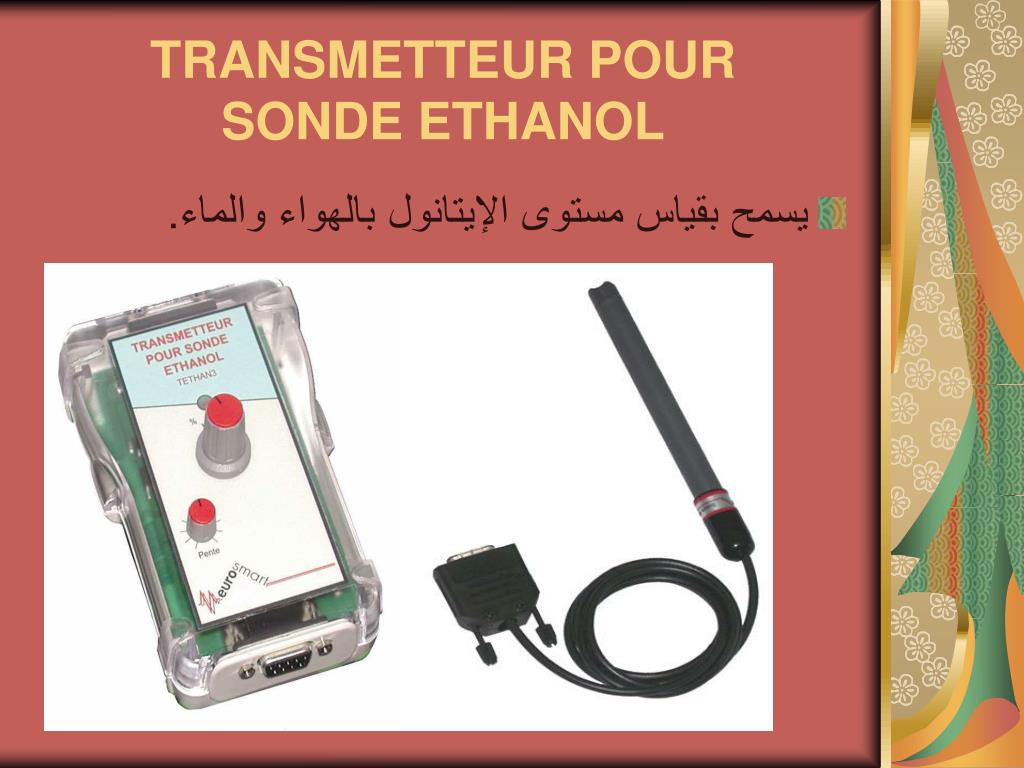

  10. TRANSMETTEUR POURSONDE ETHANOL • يسمح بقياس مستوى الإيتانول بالهواء والماء.

  11. LUXMETRE • يسمح بقياس الشدة الضوئية مابين 0lux على 10000 lux.

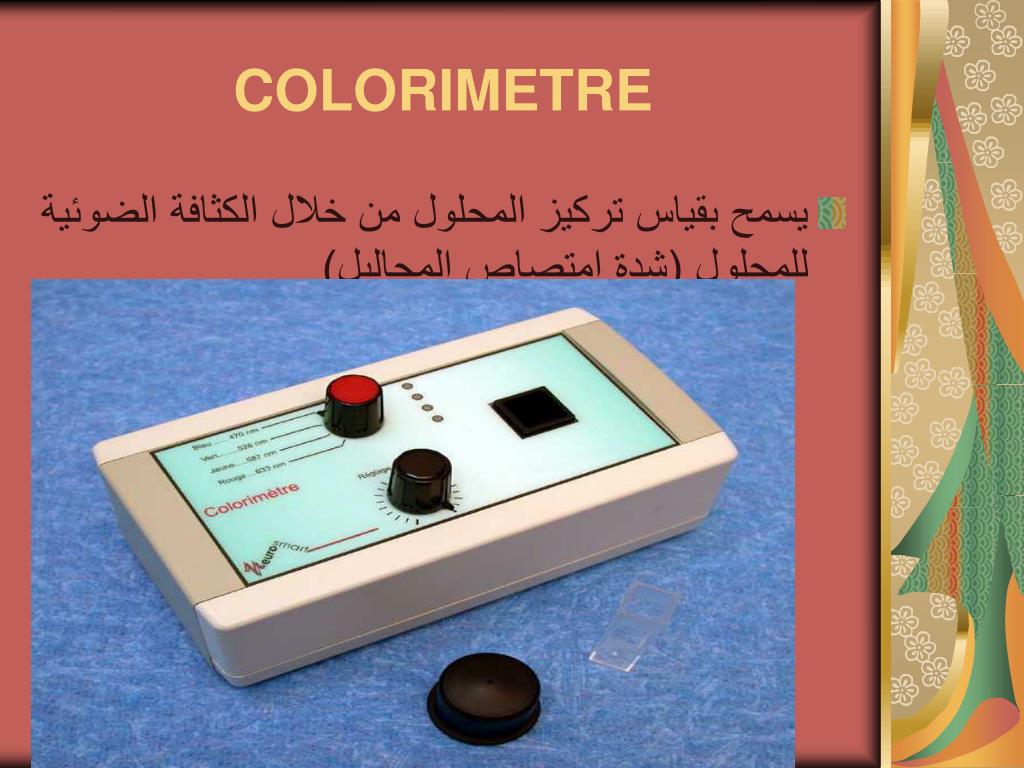

  12. COLORIMETRE • يسمح بقياس تركيز المحلول من خلال الكثافة الضوئية للمحلول (شدة امتصاص المحاليل)

  13. Cuve à nerfs • يسمح بإجراء تجارب على الألياف العصبية أو العصب لدراسة السيالة العصبية وسرعتها به 15إلكترود 11غلكترود البعد بينها 5مم و4إلكترودات البعد بينها 10مم

  14. علبة النشاط الخلوي Cytoréacteur • تستعمل في دراسة مظاهر التركيب الضوئي و البيولوجيا الخلوية والدراسة الإنزيمية. • العلبة بها نافذتين تستخدمان للإضاءة أو تستخدم بهما مرشحات ضوئية كما يمكن عزل الوسط عن الإضاءة • توصل العلبة بعدة مجسات كمجس الحرارة وقياس الأكسجين وثاني اكسيد الكربون إو الغيتانول وكذلك شدة الإضاءة والعلبة مزودة أيضا بفتحة يمكن من خلالها تزويد الوسط بالمواد التجريبية.

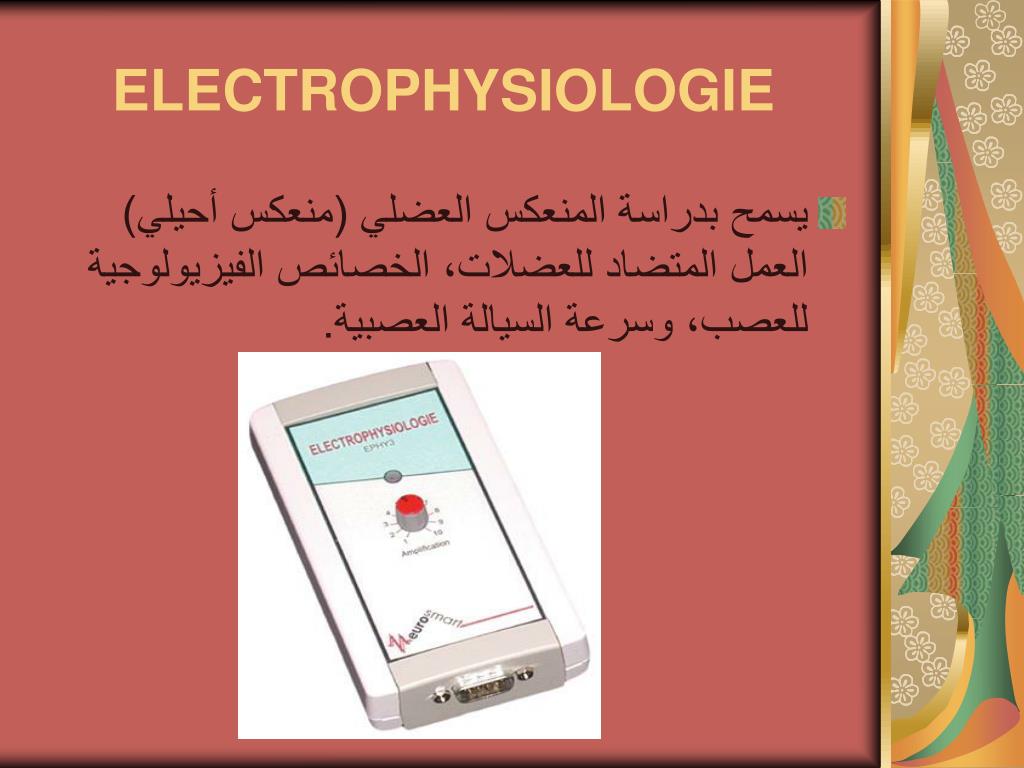

  15. ELECTROPHYSIOLOGIE • يسمح بدراسة المنعكس العضلي (منعكس أحيلي) العمل المتضاد للعضلات، الخصائص الفيزيولوجية للعصب، وسرعة السيالة العصبية.

  16. له ملحق يوصل به من جهة ومن جهة أخرى من خلال ثلاثة أقطاب بمواقع العضلات مثلا المراد دراستها من خلال إلكترودات. • ملاحظة يجب تنظيف موقع الجسم الذي يتم وضع الإلكترودات عليه بواسطة الكحول، ليتم تثبيت الإلكترودات بصورة جيدة، تعطي نتائج حسنة.

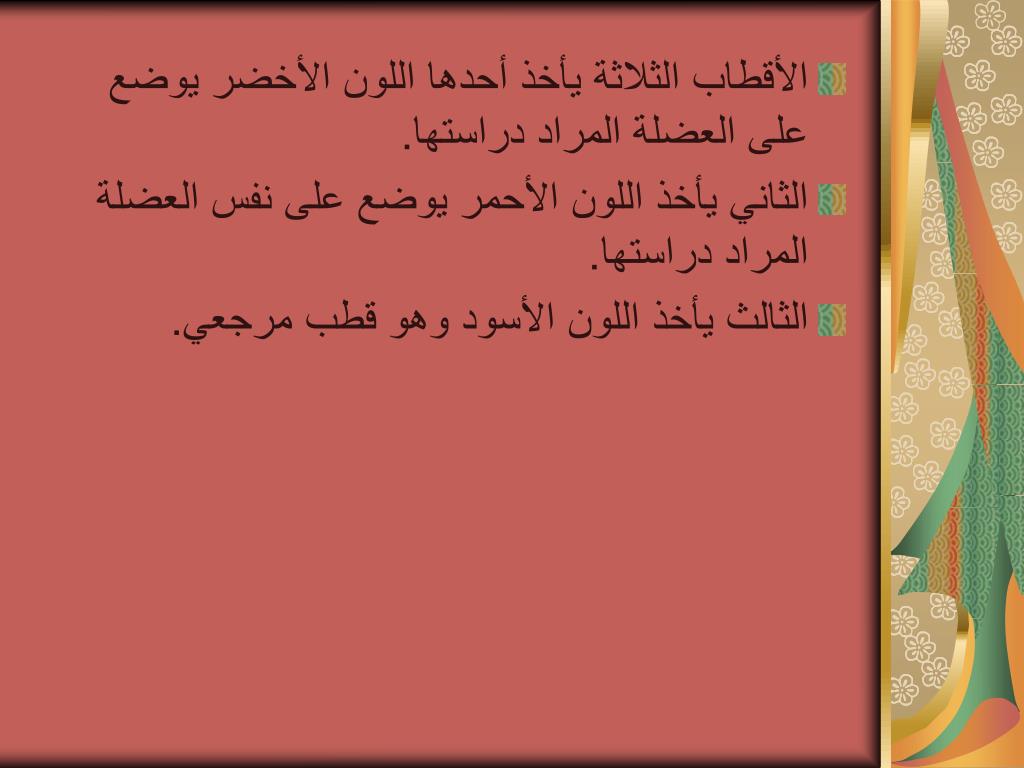

  17. الأقطاب الثلاثة يأخذ أحدها اللون الأخضر يوضع على العضلة المراد دراستها. • الثاني يأخذ اللون الأحمر يوضع على نفس العضلة المراد دراستها. • الثالث يأخذ اللون الأسود وهو قطب مرجعي.

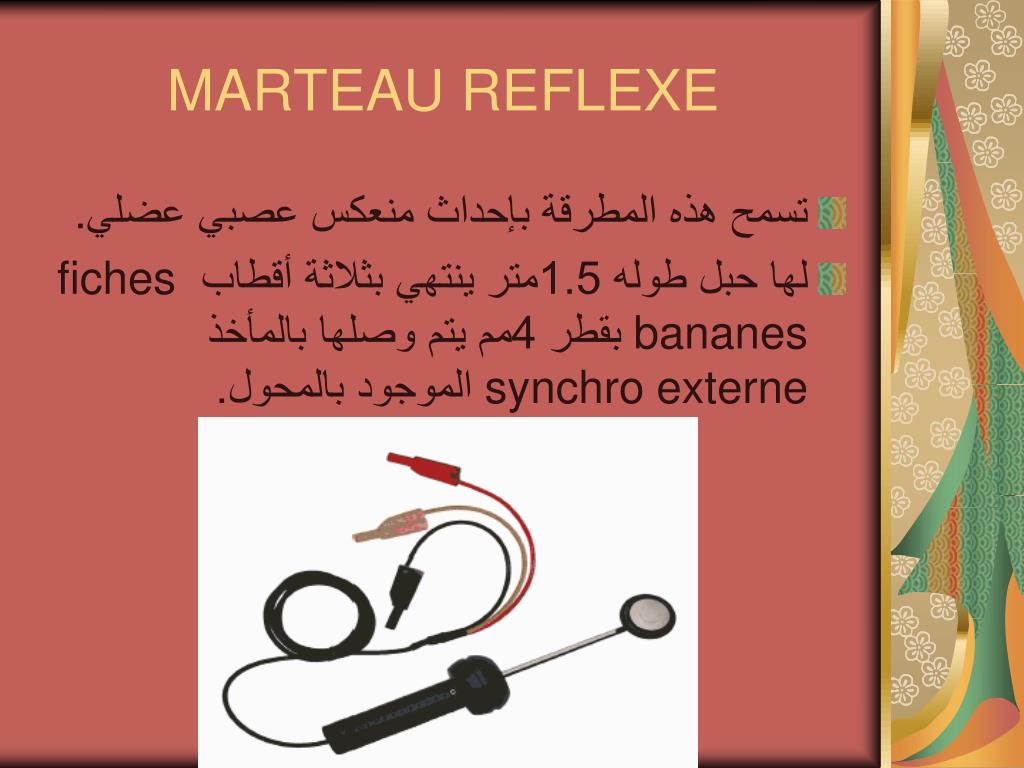

  18. MARTEAU REFLEXE • تسمح هذه المطرقة بإحداث منعكس عصبي عضلي. • لها حبل طوله 1.5متر ينتهي بثلاثة أقطاب fiches bananes بقطر 4مم يتم وصلها بالمأخذ synchro externe الموجود بالمحول.

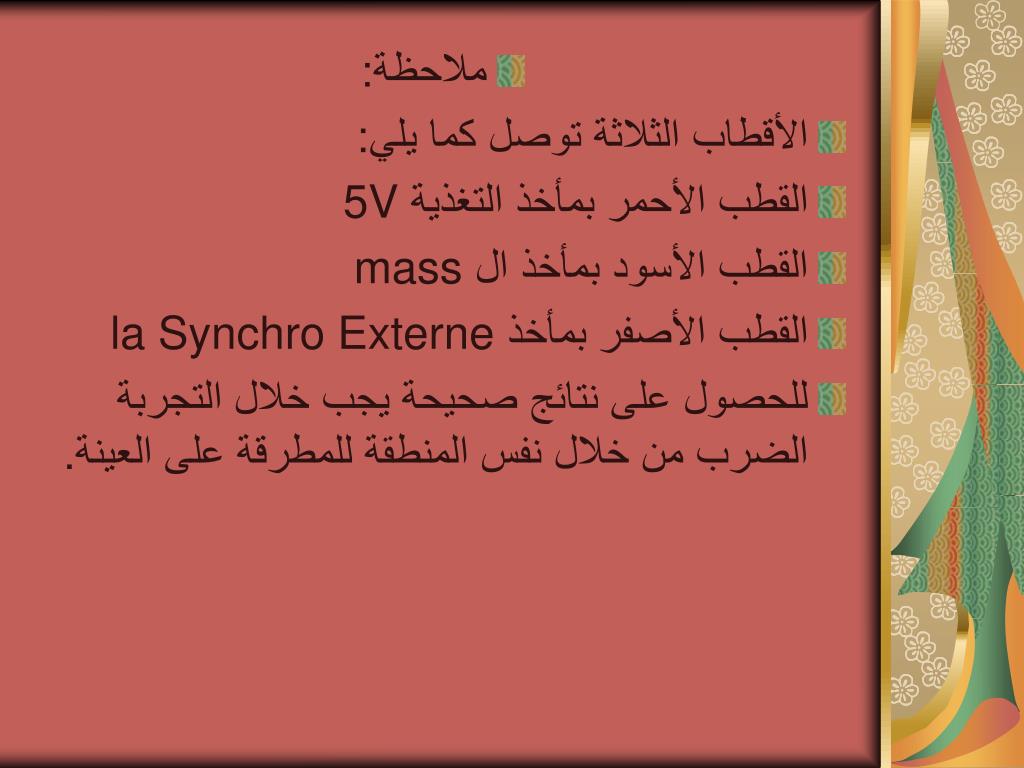

  19. ملاحظة: • الأقطاب الثلاثة توصل كما يلي: • القطب الأحمر بمأخذ التغذية 5V • القطب الأسود بمأخذ ال mass • القطب الأصفر بمأخذ la Synchro Externe • للحصول على نتائج صحيحة يجب خلال التجربة الضرب من خلال نفس المنطقة للمطرقة على العينة.
