  1. TEKNIK KONSTRUKSI BANGUNAN KUDA - KUDA

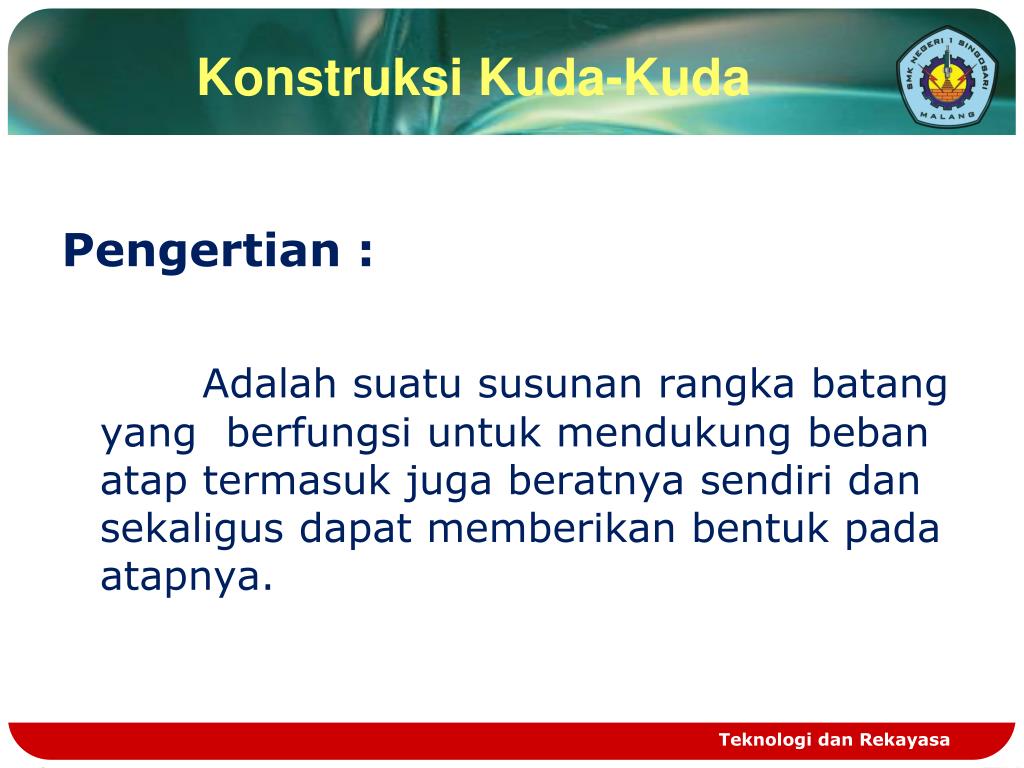

  2. KonstruksiKuda-Kuda Pengertian : Adalah suatu susunan rangka batang yang berfungsi untuk mendukung beban atap termasuk juga beratnya sendiri dan sekaligus dapat memberikan bentuk pada atapnya. Teknologi dan Rekayasa

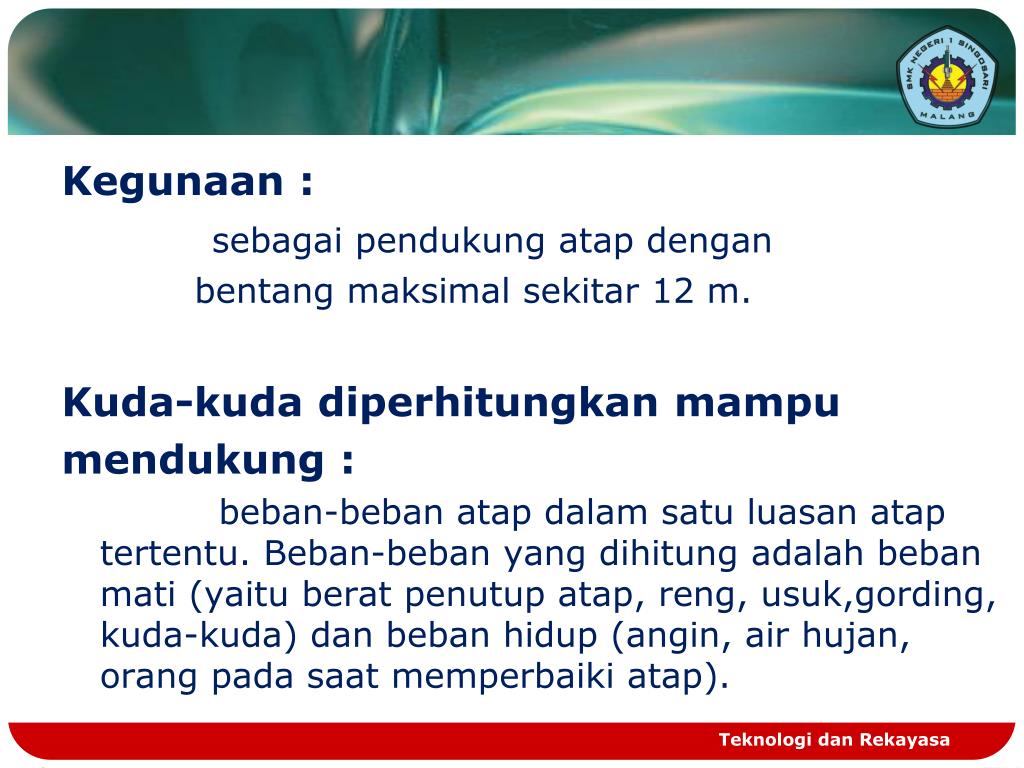

  3. Kegunaan : sebagai pendukung atap dengan bentang maksimal sekitar 12 m. Kuda-kuda diperhitungkan mampu mendukung : beban-beban atap dalam satu luasan atap tertentu. Beban-beban yang dihitung adalah beban mati (yaitu berat penutup atap, reng, usuk,gording, kuda-kuda) dan beban hidup (angin, air hujan, orang pada saat memperbaiki atap). Teknologi dan Rekayasa

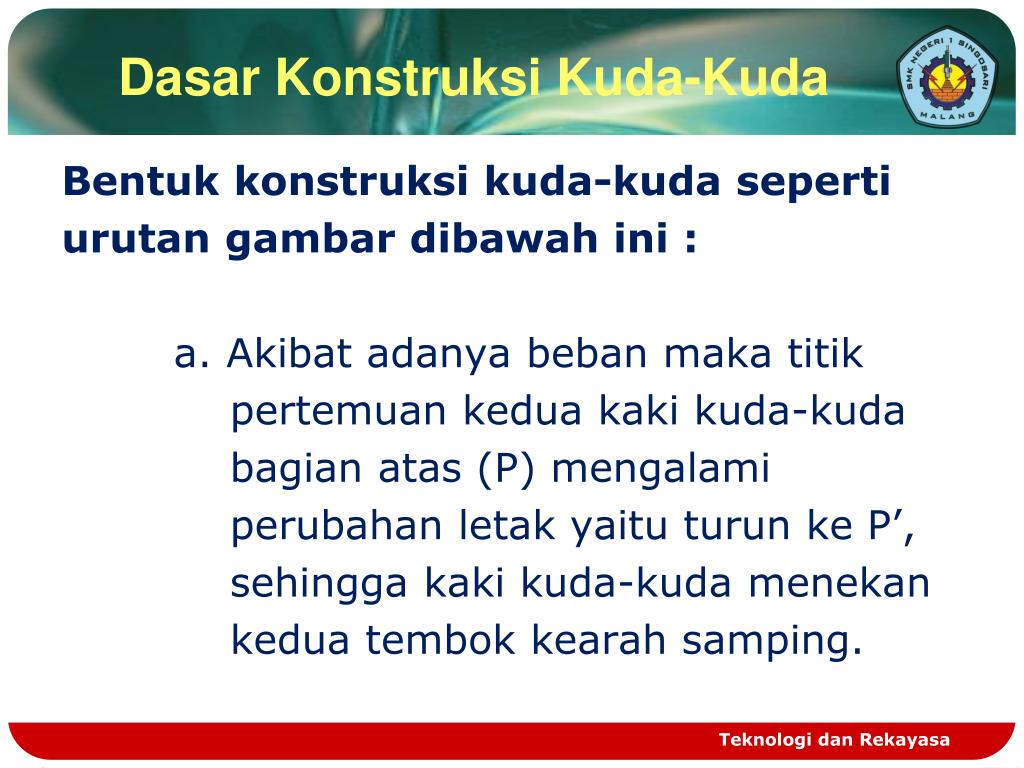

  4. DasarKonstruksiKuda-Kuda Bentuk konstruksi kuda-kuda seperti urutan gambar dibawah ini : a. Akibat adanya beban maka titik pertemuan kedua kaki kuda-kuda bagian atas (P) mengalami perubahan letak yaitu turun ke P’, sehingga kaki kuda-kuda menekan kedua tembok kearah samping. Teknologi dan Rekayasa

  5. GAMBAR : Teknologi dan Rekayasa

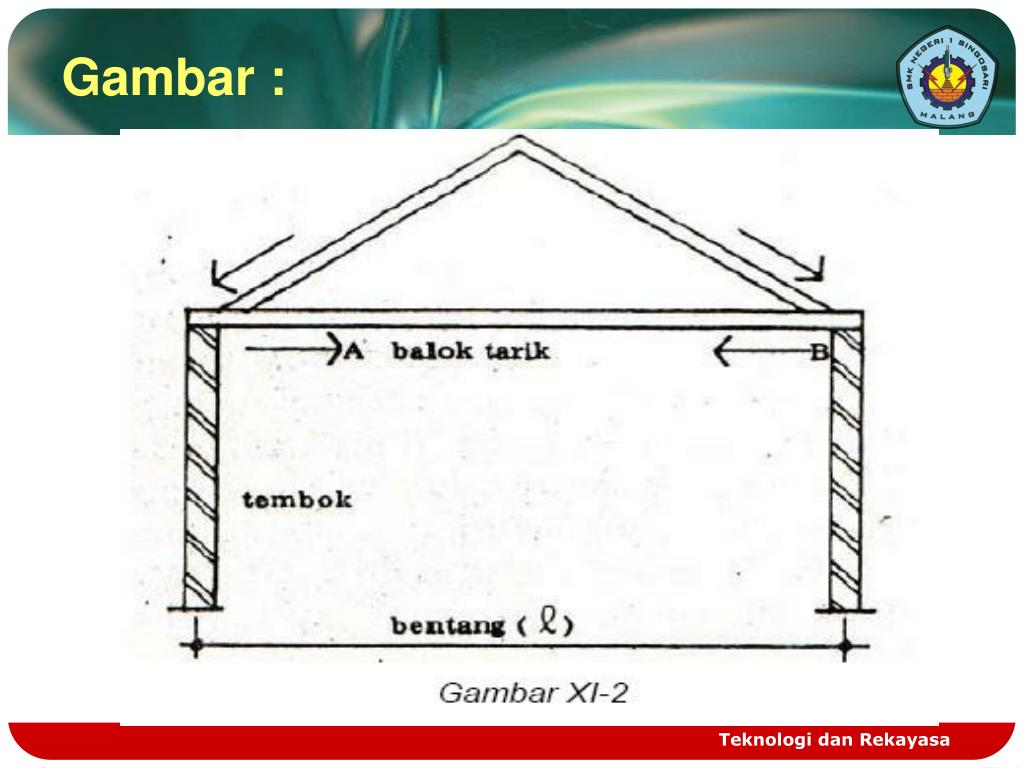

  6. b. Untukmencegah agar kaki kuda-kuda tidakbergerakkesampingperlu dipasangbalokhorisontaluntuk menahankeduaujungbawah balok kaki kuda-kudatersebut. Batanghorisontaltersebutdinamakan : baloktarik (AB). Teknologi dan Rekayasa

  7. Gambar : Teknologi dan Rekayasa

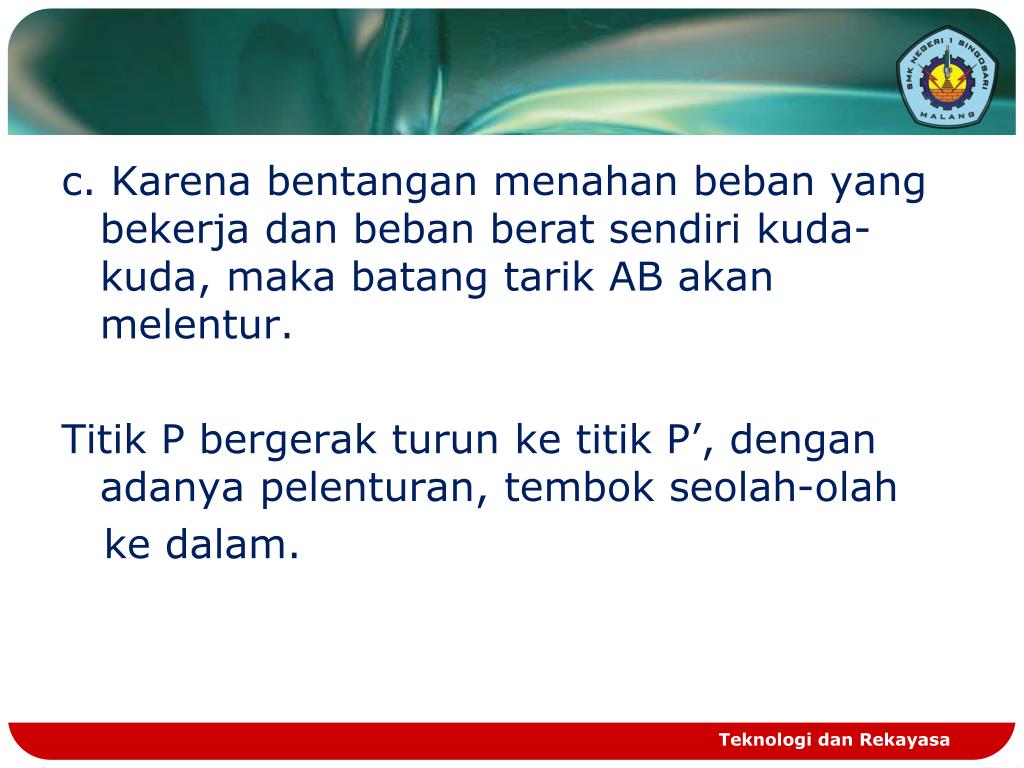

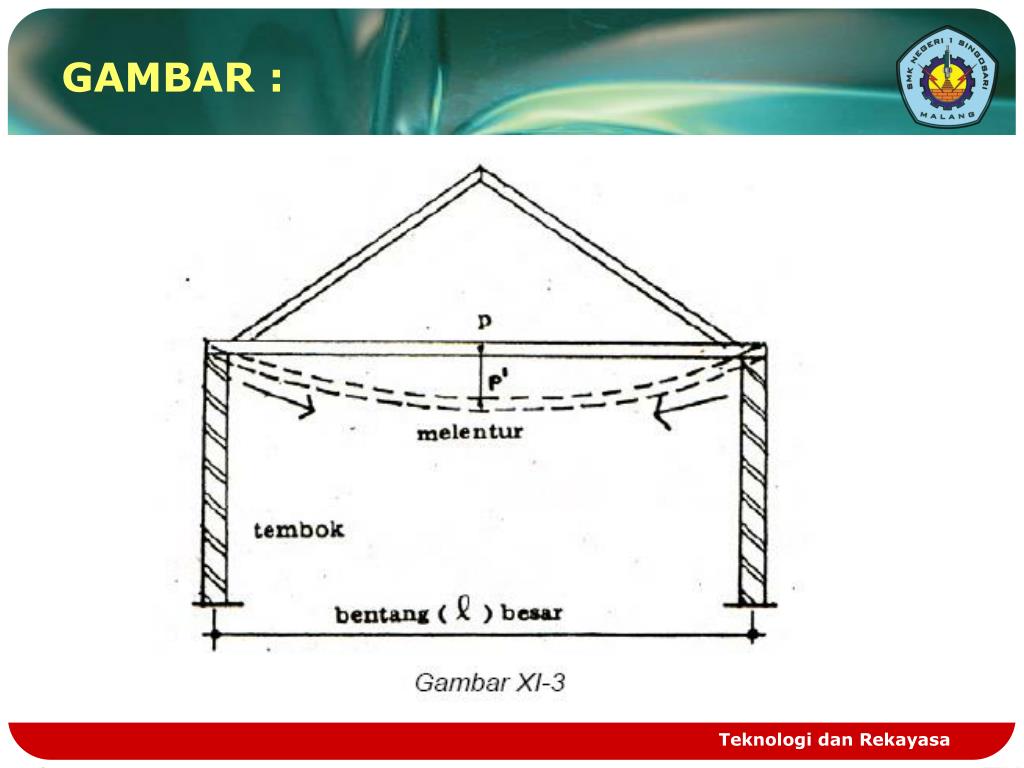

  8. c. Karena bentangan menahan beban yang bekerja dan beban berat sendiri kuda-kuda, maka batang tarik AB akan melentur. Titik P bergerak turun ke titik P’, dengan adanya pelenturan, tembok seolah-olah ke dalam. Teknologi dan Rekayasa

  9. GAMBAR : Teknologi dan Rekayasa

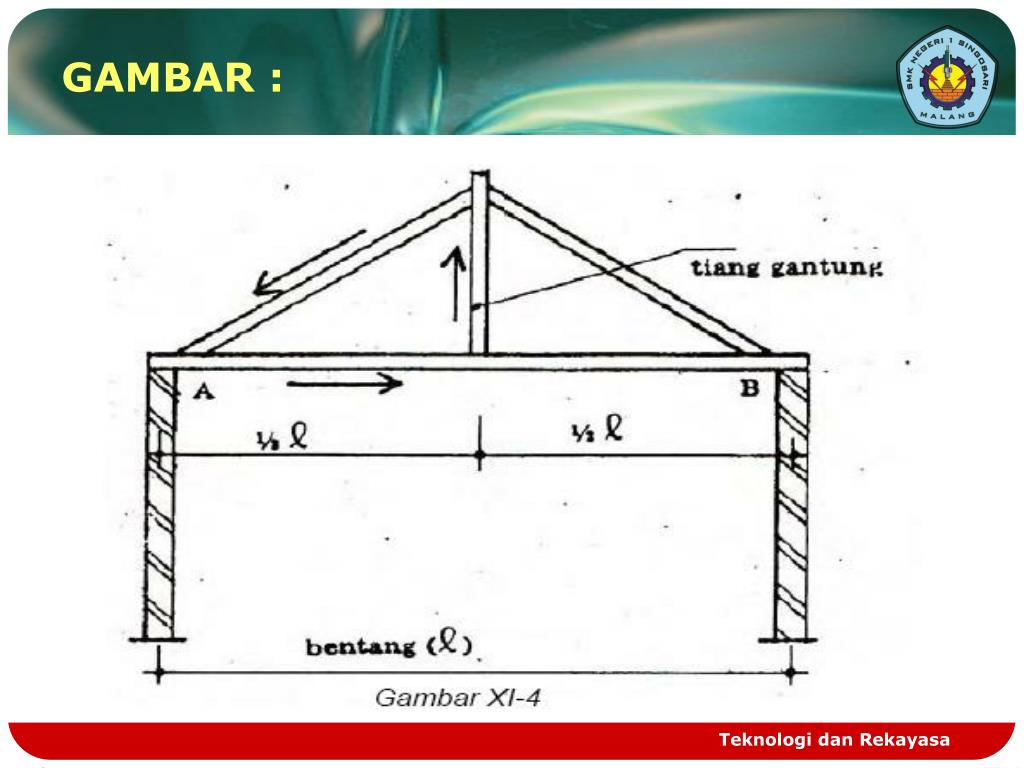

  10. d. Untukmengatasiadanyapenurunan padabatangtarikdiujungatas kaki kuda-kudadipasangitiangdan ujungbawahtiangmenggantung tengah-tengahbatangtarik AB yang disebuttianggantung. Teknologi dan Rekayasa

  11. GAMBAR : Teknologi dan Rekayasa

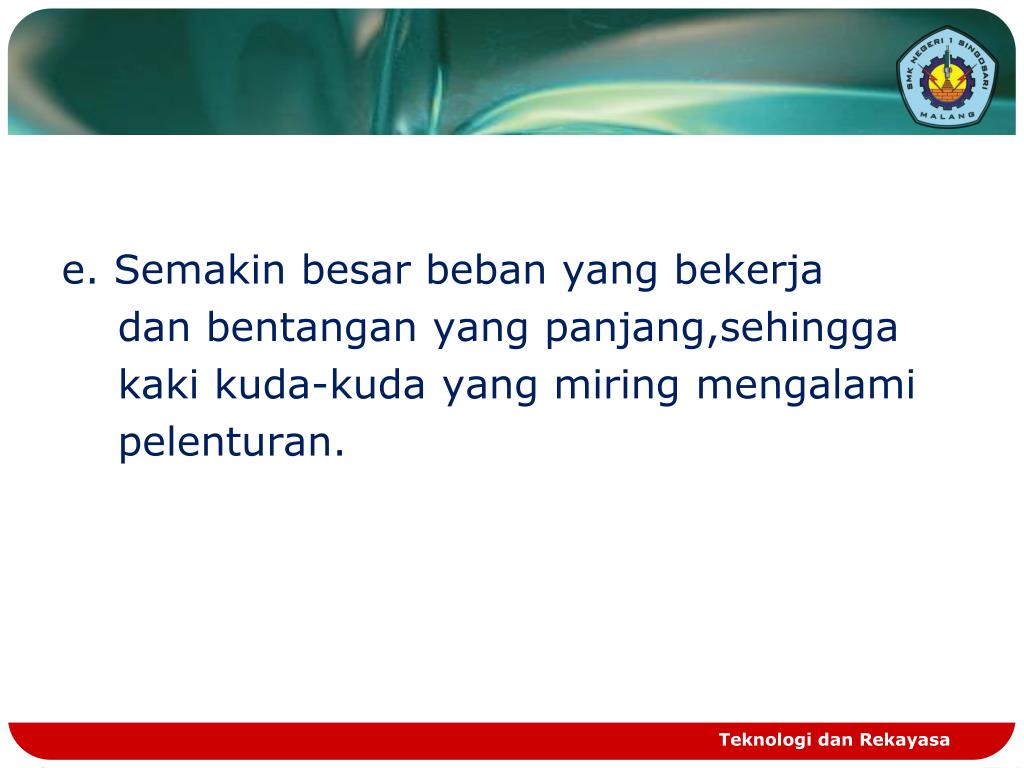

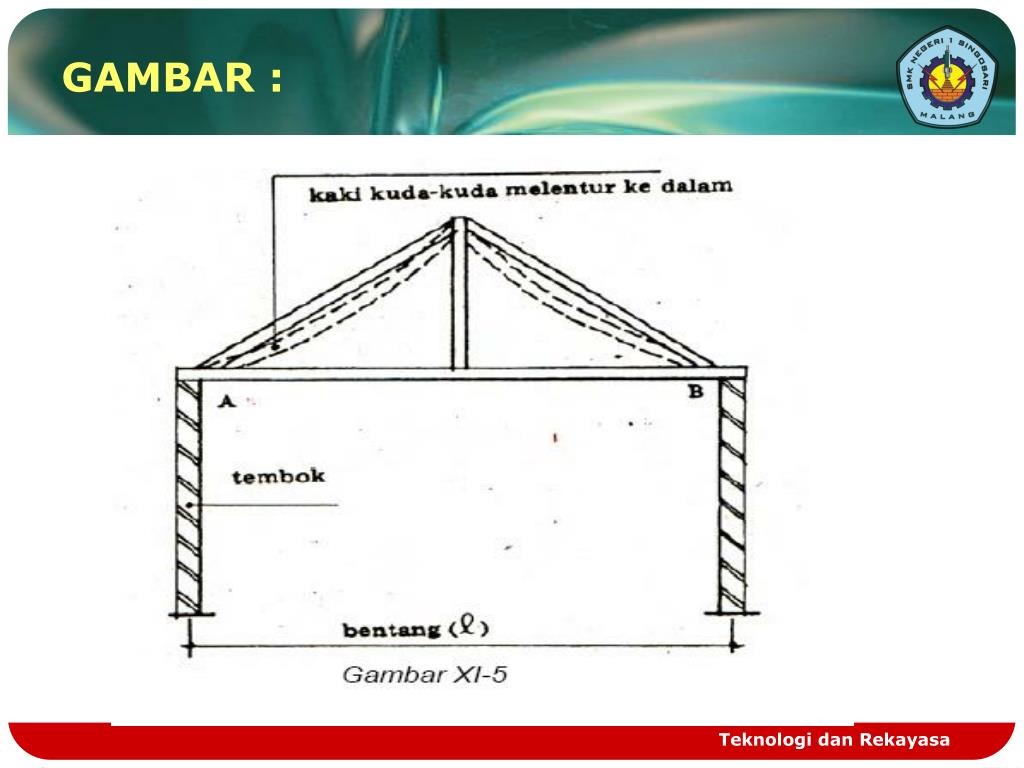

  12. e. Semakin besar beban yang bekerja dan bentangan yang panjang,sehingga kaki kuda-kuda yang miring mengalami pelenturan. Teknologi dan Rekayasa

  13. GAMBAR : Teknologi dan Rekayasa

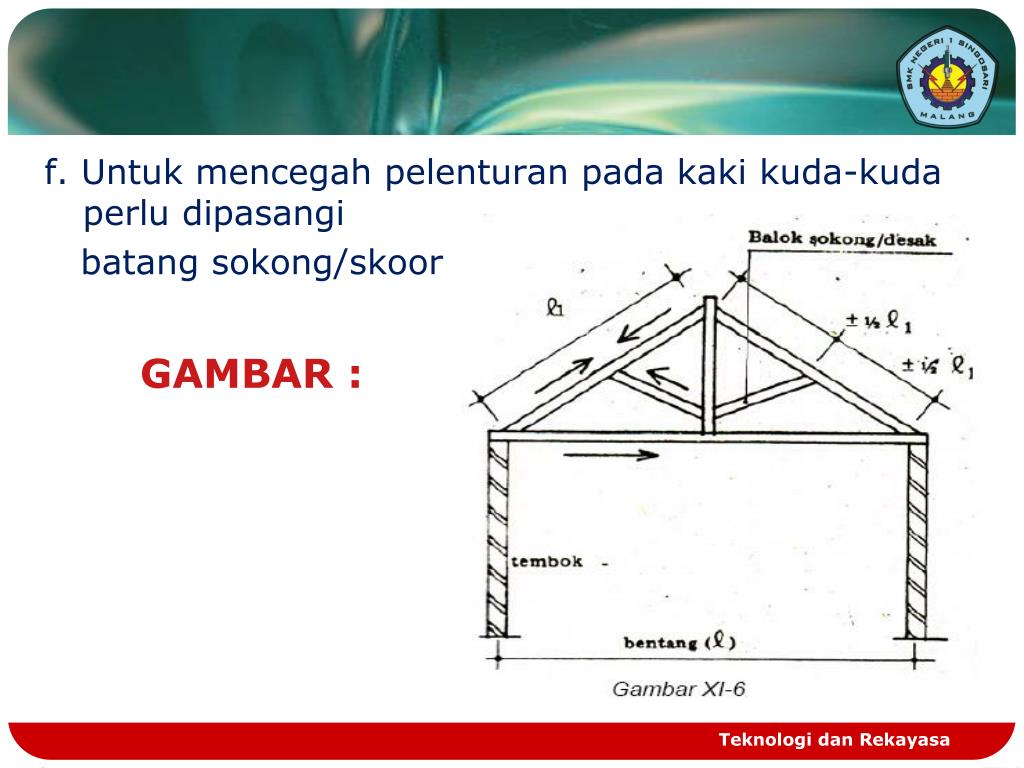

  14. f. Untukmencegahpelenturanpada kaki kuda-kudaperludipasangi batangsokong/skoor GAMBAR : Teknologi dan Rekayasa

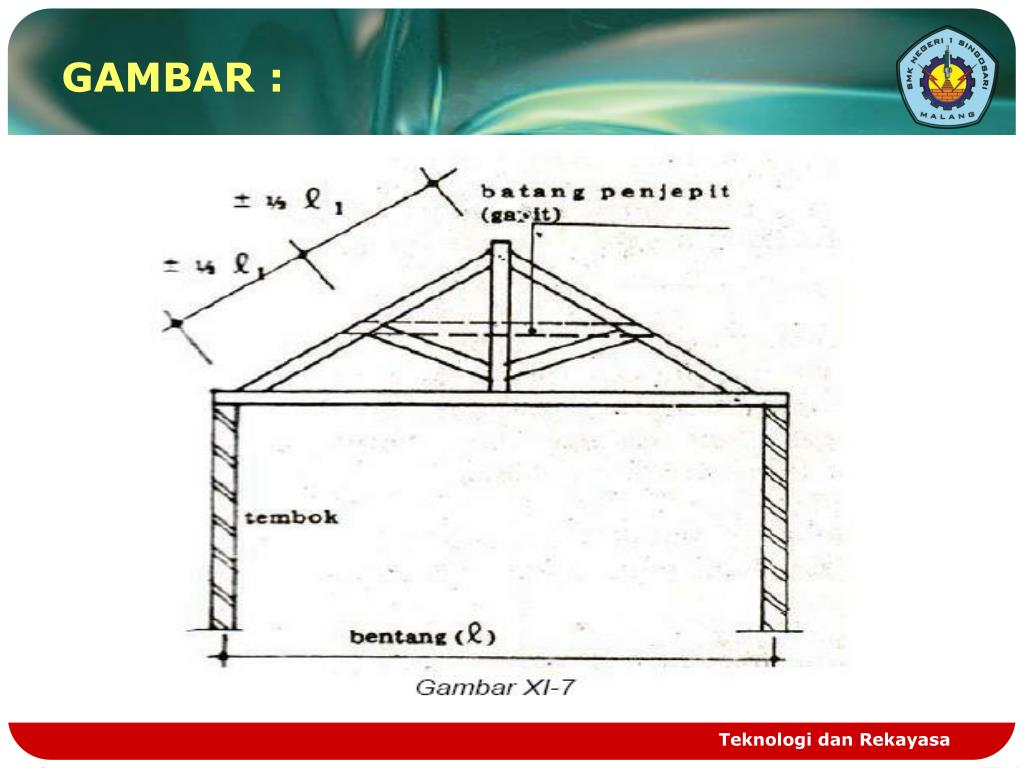

  15. g. Pada bangunan-bangunan yang berukuran besar, kemungkinan konstruksi kuda-kuda melentur pada bidangnya karena kurang begitu kaku. Untuk itu perlu diperkuat dengan dua batang kayu horisontal yang diletakkan kira-kira ditengah-tengah tinggi tiang gantung. Teknologi dan Rekayasa

  16. GAMBAR : Teknologi dan Rekayasa

  17. Batang-batangKonstruksiKuda-Kuda Teknologi dan Rekayasa

  18. KETERANGAN : a. Balok tarik b. Balok kunci c. Kaki kuda-kuda d. Tiang gantung e. Batang Sokong f. Balok Gapit g. BalokBubungan h. BalokGording i. BalokTembok j. Balokbubungan miring k. Baloktunjang l. TiangPincang m. BalokPincang Teknologi dan Rekayasa

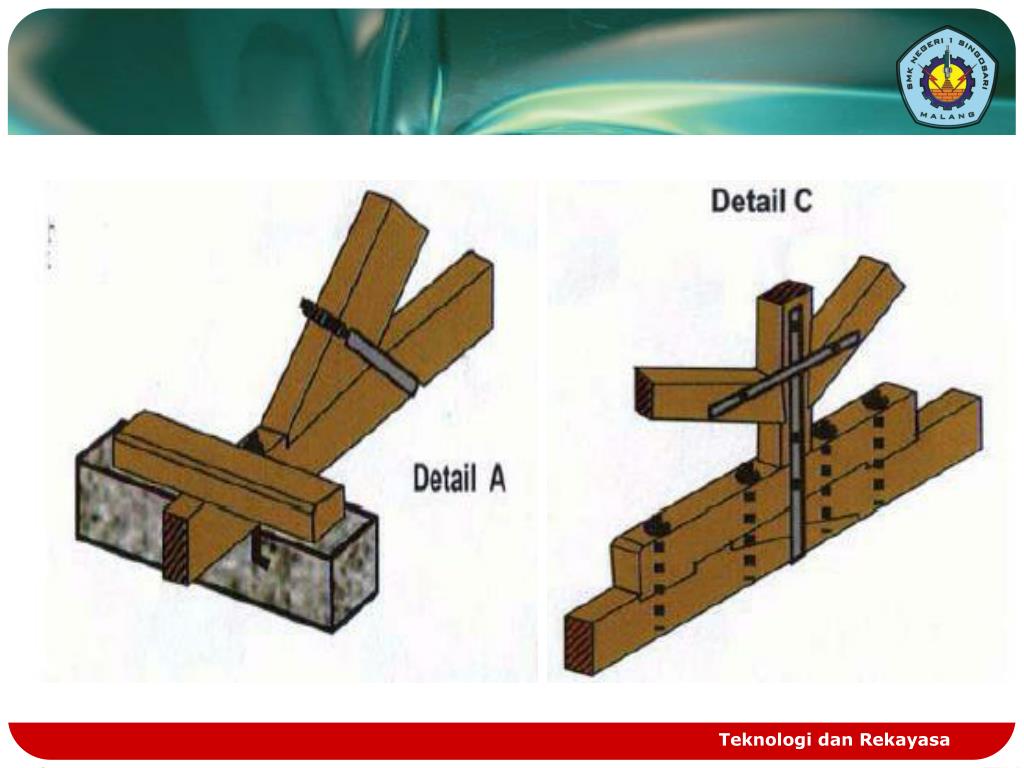

  19. MEMBUAT SAMBUNGAN TARIK dan TEKAN Teknologi dan Rekayasa

  20. Teknologi dan Rekayasa

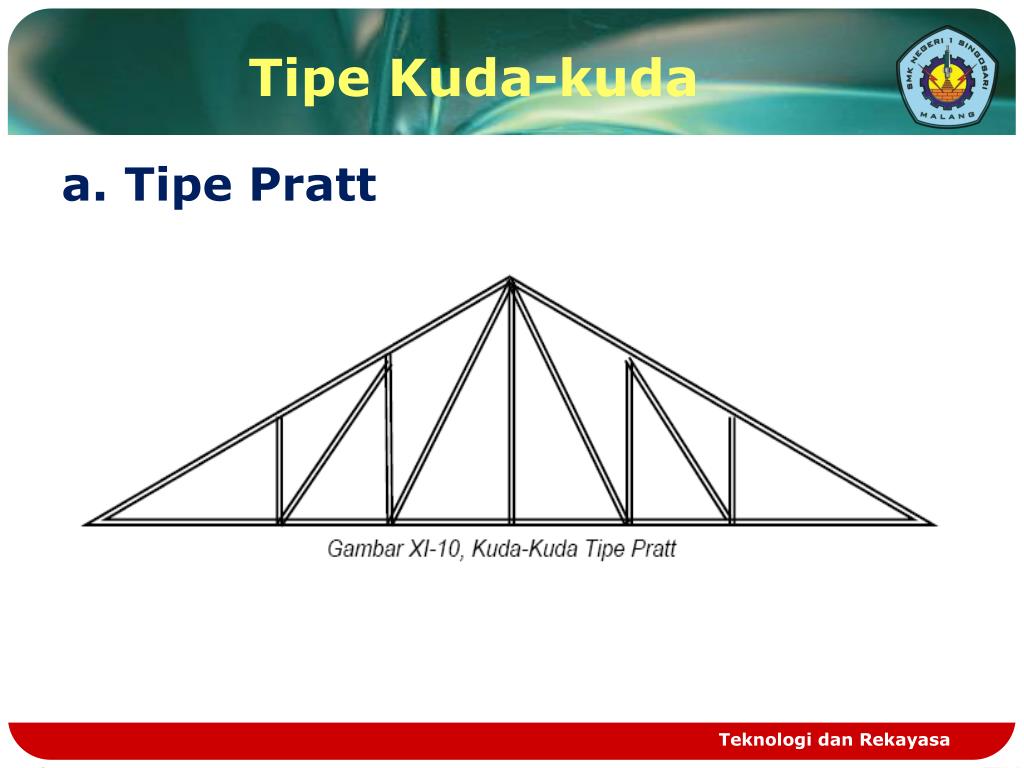

  21. TipeKuda-kuda a. Tipe Pratt Teknologi dan Rekayasa

  22. b. Tipe Howe Teknologi dan Rekayasa

  23. c. Tipe Fink Teknologi dan Rekayasa

  24. d. Tipe Bowstring Teknologi dan Rekayasa

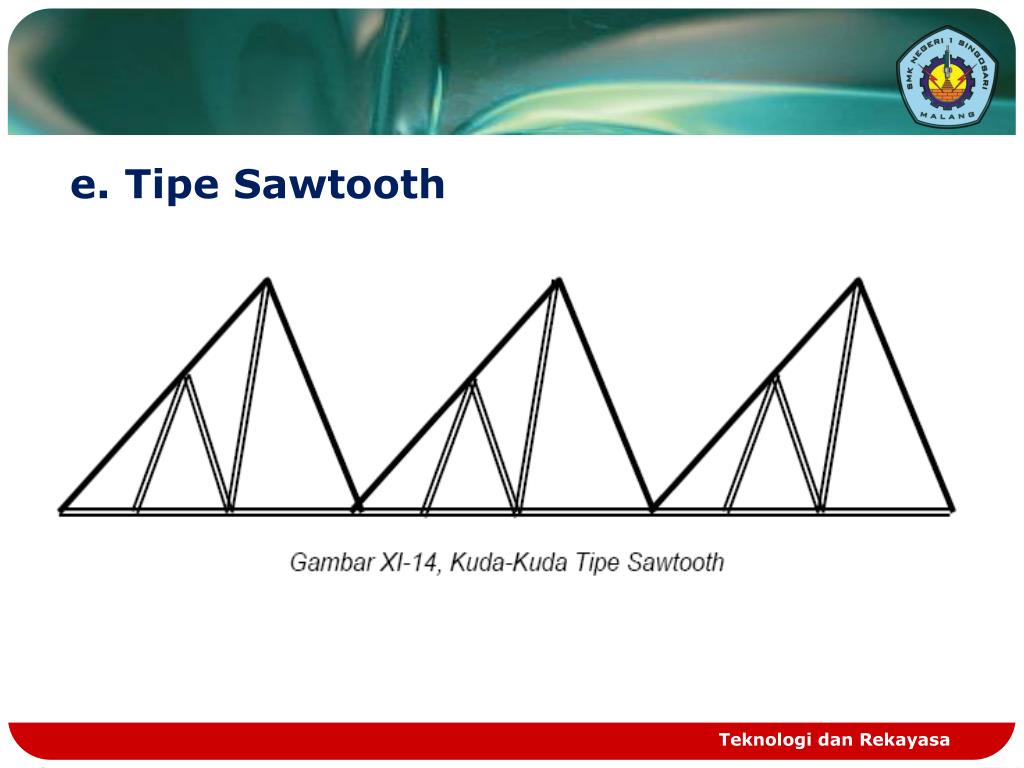

  25. e. Tipe Sawtooth Teknologi dan Rekayasa

  26. f. Tipe Waren Teknologi dan Rekayasa

  27. Bentuk-BentukKuda-Kuda a. Bentang 3-4 Meter Digunakanpadabangunanrumah bentangsekitar 3 s.d. 4 meter, bahannyadari kayu, ataubeton bertulang. Teknologi dan Rekayasa

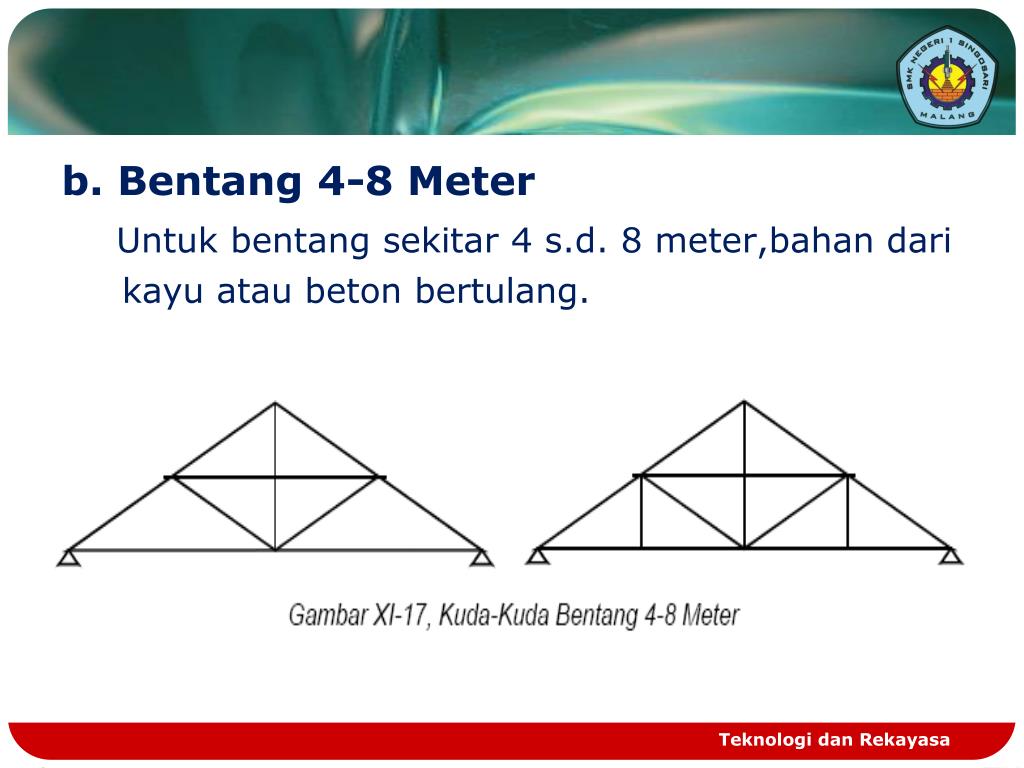

  28. b. Bentang 4-8 Meter Untuk bentang sekitar 4 s.d. 8 meter,bahan dari kayu atau beton bertulang. Teknologi dan Rekayasa

  29. c. Bentang 9-16 Meter Untuk bentang 9 s.d. 16 meter,bahan dari baja (double angle). Teknologi dan Rekayasa

  30. TERIMA KASIH ANDA SISWA KEBANGGAAN KAMI Teknologi dan Rekayasa
