  1. AED-27: Aerodinâmica Supersônica Introdução ao uso do programa Missile DATCOM Renato Medeiros Vitor Kleine Valéria Faillace

  2. Sumário • Um pouco da história do DATCOM • O que esperar do Missile DATCOM • Como usar o DATCOM • Entrada de dados • Saídas • Tópicos importantes • Resumo dos métodos AED-27: Aerodinâmica Supersônica Missile DATCOM

  3. Um pouco da história • Trabalho realizado em meados da década de 70 pela McDonnell Douglas para a Força Aérea Americana. • O produto do trabalho foi um compêndio de métodos que podem ser seguidos a mão e um programa, o Digital DATCOM. • O Missile DATCOM é a versão para mísseis e foguetes do Digital DATCOM. AED-27: Aerodinâmica Supersônica Missile DATCOM

  4. O que esperar do DATCOM • O DATCOM é um método para projeto preliminar. • Pode incorporar correções de medições experimentais. • É baseado no “Component Build-UpMethod” para calcular as propriedades de configurações completas. AED-27: Aerodinâmica Supersônica Missile DATCOM

  5. O que esperar do DATCOM • Calcula coeficientes aerodinâmicos para configurações convencionais: corpo+conjuntos de empenas • Permite obter informações de componentes isolados e do conjunto. AED-27: Aerodinâmica Supersônica Missile DATCOM

  6. O que esperar do DATCOM • Calcula coeficientes e derivadas de estabilidade AED-27: Aerodinâmica Supersônica Missile DATCOM

  7. Como usar o DATCOM • A grande dica para usar eficientemente o Missile DATCOM é aproveitar as informações do User’sGuide. • Infelizmente, não há uma ferramenta aberta para visualização da configuração entrada, então deve-se ter muito cuidado com esse detalhe. A chance de acontecer um erro é relativamente alta. AED-27: Aerodinâmica Supersônica Missile DATCOM

  8. Como usar: entrada de dados • A entrada é um arquivo de texto chamado for005.dat que podemos elaborar. • Dois tipos de entradas: • NAMELIST INPUTS: • São as definições de geometria, dimensões de referência e condições de voo. • CONTROL CARD INPUTS • São as palavras de controle, que definem método de solução, saídas desejadas, sistema de unidades, etc. AED-27: Aerodinâmica Supersônica Missile DATCOM

  9. Como usar: entrada de dados • As entradas podem ser feitas em qualquer ordem. • SEMPRE EM LETRA MAIÚSCULA! • As NAMELIST INPUTS possíveis são: • $FLTCON, $REFQ, $AXIBOD, $ELLBOD, $PROTUB, $FINSETn (n deve ser de 1 a 4), $DEFLCT, $TRIM, $INLET e $EXPR. AED-27: Aerodinâmica Supersônica Missile DATCOM

  10. Como usar: entrada • Os controlcard possíveis são: • Importante: de todas as entrada, só colocamos as que realmente são necessárias. • Há defaults para muitas das definições AED-27: Aerodinâmica Supersônica Missile DATCOM

  11. Como usar: entrada • No manual, está o detalhamento de todas as definições possíveis para os NAMELIST INPUTS. • Ex: AED-27: Aerodinâmica Supersônica Missile DATCOM

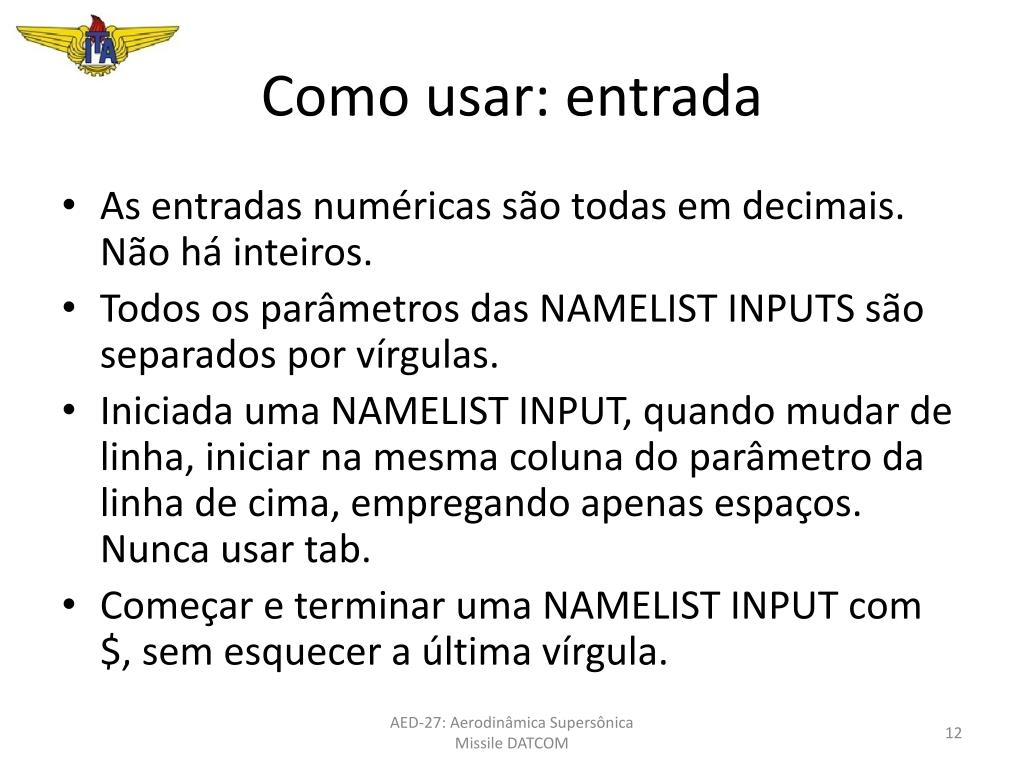

  12. Como usar: entrada • As entradas numéricas são todas em decimais. Não há inteiros. • Todos os parâmetros das NAMELIST INPUTS são separados por vírgulas. • Iniciada uma NAMELIST INPUT, quando mudar de linha, iniciar na mesma coluna do parâmetro da linha de cima, empregando apenas espaços. Nunca usar tab. • Começar e terminar uma NAMELIST INPUT com $, sem esquecer a última vírgula. AED-27: Aerodinâmica Supersônica Missile DATCOM

  13. Como usar: entrada • Exemplo de entrada: Terminar com Enter, sempre! AED-27: Aerodinâmica Supersônica Missile DATCOM

  14. Como usar: saída • A saída é bem mais autoexplicativa. A principal está no arquivo for006.dat gerado. • A primeira parte é a checagem de erro na entrada. • Depois, são apresentadas propriedades geométricas do corpo. • Então, os coeficientes são apresentados para o corpo isolado, empenas isoladas e corpo+empenas. AED-27: Aerodinâmica Supersônica Missile DATCOM

  15. Como usar: saída • Exemplo de um fragmento da saída: AED-27: Aerodinâmica Supersônica Missile DATCOM

  16. Tópicos importantes • Tomar cuidado com geometrias que estejam fora dos padrões, como as muito alongadas ou as muito curtas. • Evitar erros como aplicar método hipersônico nos casos de Mach menor que 5. • Observar que pode haver mudança automática do método aplicado de acordo com o Mach. AED-27: Aerodinâmica Supersônica Missile DATCOM

  17. Resumo dos métodos AED-27: Aerodinâmica Supersônica Missile DATCOM

  18. Resumo dos métodos AED-27: Aerodinâmica Supersônica Missile DATCOM
