1-4 欧姆定律

1-4 欧姆定律. U 和 I 为关联正方向时：. U 和 I 为非关联正方向时：. 线性电阻： 遵循欧姆定律的电阻，其阻值的 大小和电流电压无关。. 1.3 电路基本元件. 常见的电路元件有电阻元件、电容元件、电感元件、电压源、电流源。 电路元件在电路中的作用或者说它的性质是用其端钮的电压、电流关系即 伏安关系 （ VAR ）来决定的。. 1.3.1 无源元件. 1 ．电阻元件. 电阻元件是一种消耗电能的元件。. 伏安关系（欧姆定律）：. 关联方向时： u = Ri. 符号：. 功率：. 非关联方向时：

jania
Télécharger la présentation

1-4 欧姆定律

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

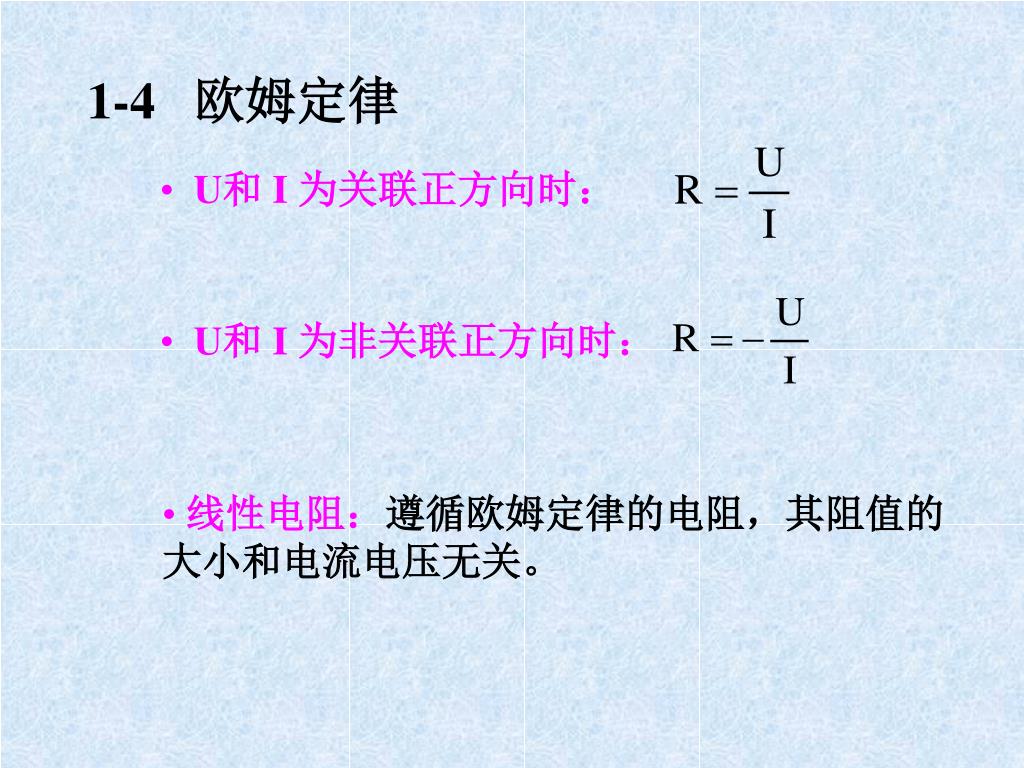

  1. 1-4 欧姆定律 • U和 I 为关联正方向时： • U和 I 为非关联正方向时： • 线性电阻：遵循欧姆定律的电阻，其阻值的 • 大小和电流电压无关。

  2. 1.3 电路基本元件 常见的电路元件有电阻元件、电容元件、电感元件、电压源、电流源。 电路元件在电路中的作用或者说它的性质是用其端钮的电压、电流关系即伏安关系（VAR）来决定的。

  3. 1.3.1 无源元件 1．电阻元件 电阻元件是一种消耗电能的元件。 伏安关系（欧姆定律）： 关联方向时： u =Ri 符号： 功率： 非关联方向时： u =－Ri

  4. 2．电感元件 电感元件是一种能够贮存磁场能量的元件，是实际电感器的理想化模型。 伏安关系： 符号： 只有电感上的电流变化时，电感两端才有电压。在直流电路中，电感上即使有电流通过，但ｕ＝０，相当于短路。 Ｌ称为电感元件的电感，单位是亨利（Ｈ）。

  5. 3．电容元件 电容元件是一种能够贮存电场能量的元件，是实际电容器的理想化模型。 伏安关系： 符号： 只有电容上的电压变化时，电容两端才有电流。在直流电路中，电容上即使有电压，但ｉ＝０，相当于开路，即 电容具有隔直作用。 C称为电容元件的电容，单位是法拉（F）。

  6. 电压源：u=uS 端电压为us，与流过电压源的电流无关，由电源本身确定，电流任意，由外电路确定。 电流源：i=iS 流过电流为is，与电源两端电压无关，由电源本身确定，电压任意，由外电路确定。 1.3.2 有源元件 1．电压源与电流源 （1）伏安关系

  7. （2）特性曲线与符号 电流源 电压源

  8. I I I U U U R R R 例： 注意：用欧姆定律列方程时，一定要在 图中标明正方向。

  9. a I R Uab + E _ b 广义欧姆定律 (支路中含有电动势时的欧姆定律) 当 Uab>E时， I >0 表明方向与图中假设方向一致 当 Uab<E 时， I <0 表明方向与图中假设方向相反

  10. 结束

  11. 谢谢观看
