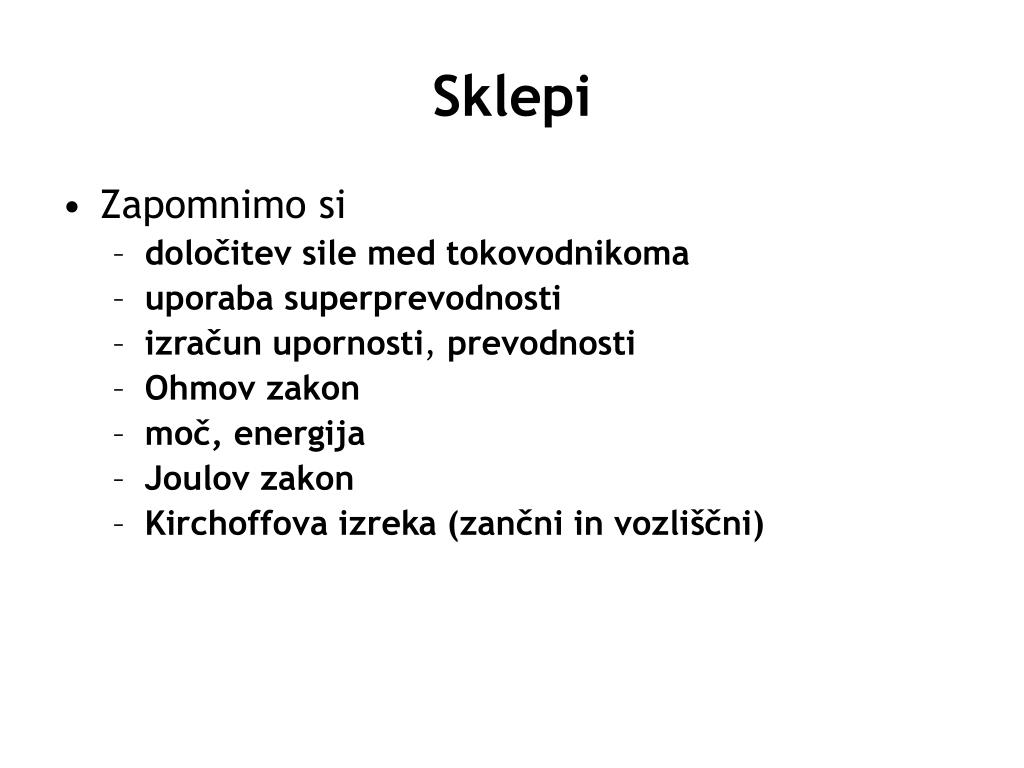

  1. Sklepi • Zapomnimo si • določitev sile med tokovodnikoma • uporaba superprevodnosti • izračun upornosti, prevodnosti • Ohmov zakon • moč, energija • Joulov zakon • Kirchoffova izreka (zančni in vozliščni)

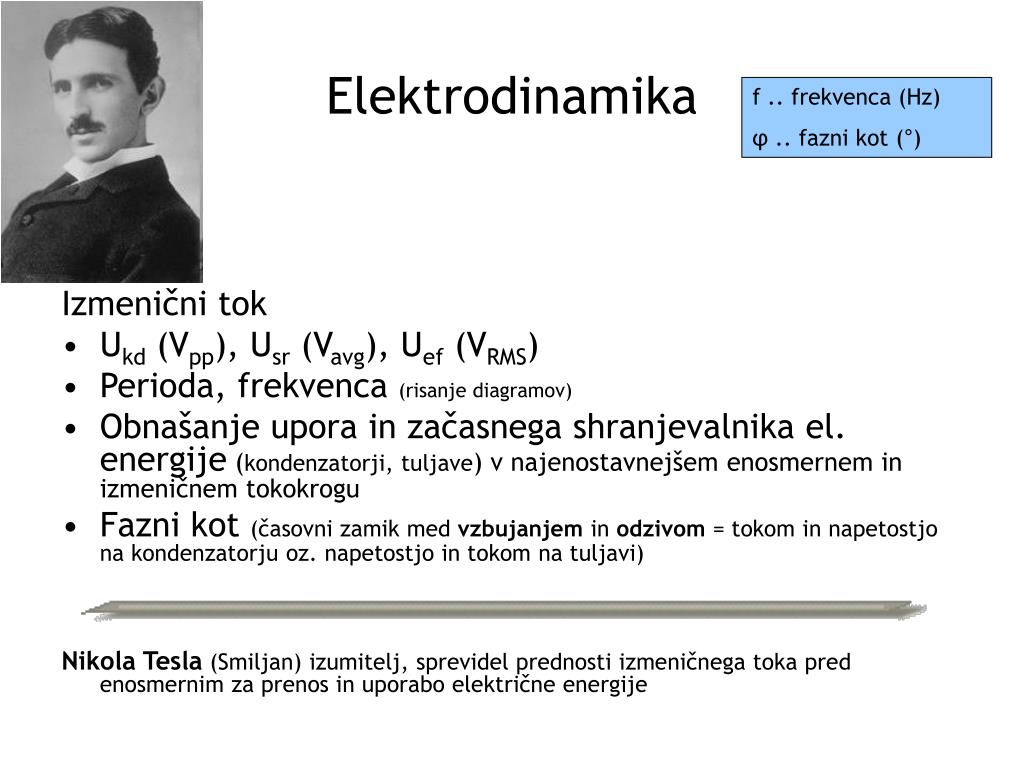

  2. Elektrodinamika f .. frekvenca (Hz) φ .. fazni kot (°) Izmenični tok • Ukd (Vpp), Usr (Vavg), Uef (VRMS) • Perioda, frekvenca (risanje diagramov) • Obnašanje upora in začasnega shranjevalnika el. energije (kondenzatorji, tuljave) v najenostavnejšem enosmernem in izmeničnem tokokrogu • Fazni kot (časovni zamik med vzbujanjem in odzivom = tokom in napetostjo na kondenzatorju oz. napetostjo in tokom na tuljavi) Nikola Tesla(Smiljan) izumitelj, sprevidel prednosti izmeničnega toka pred enosmernim za prenos in uporabo električne energije

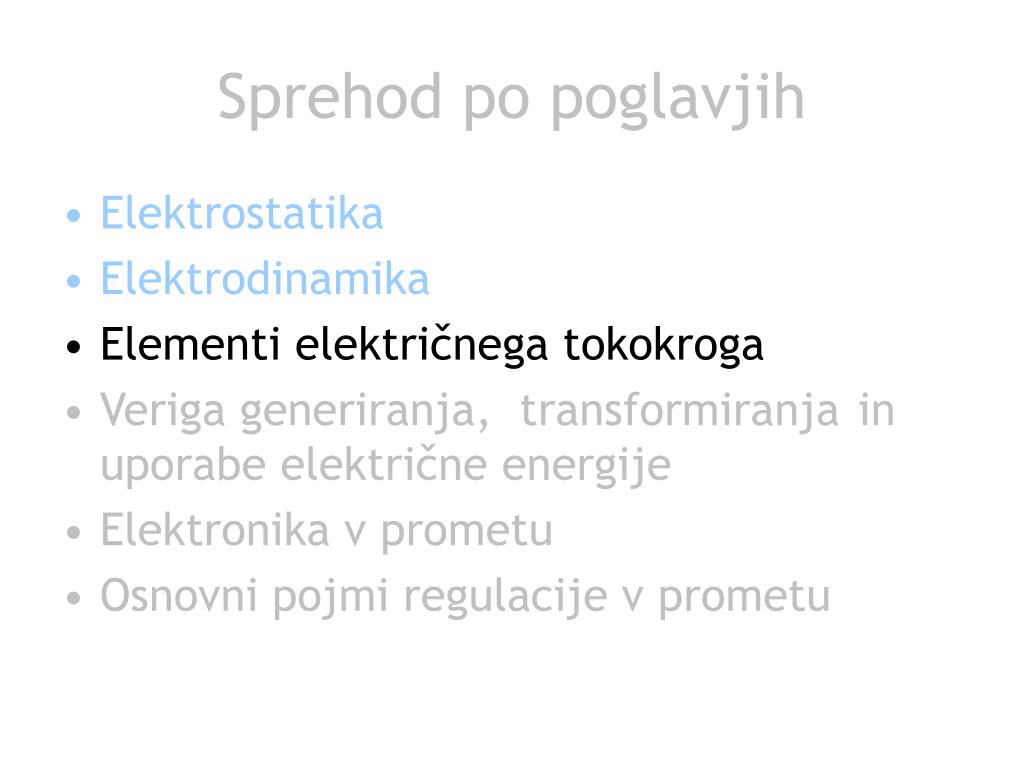

  3. Sprehod po poglavjih • Elektrostatika • Elektrodinamika • Elementi električnega tokokroga • Veriga generiranja, transformiranja in uporabe električne energije • Elektronika v prometu • Osnovni pojmi regulacije v prometu

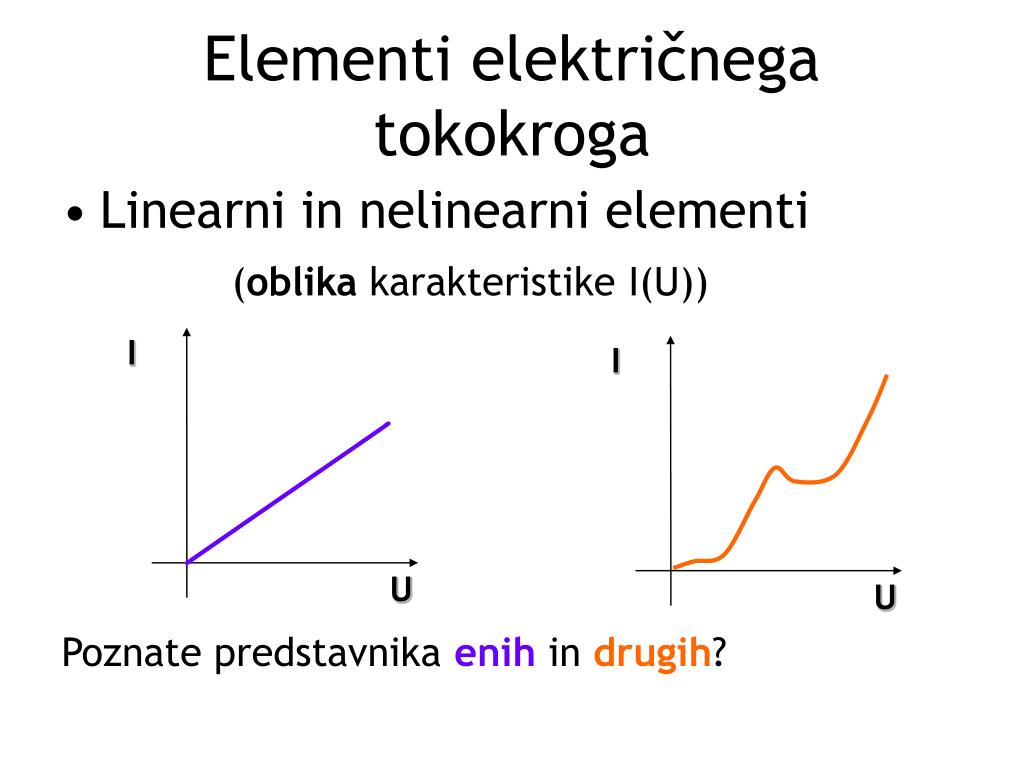

  4. I I U U Elementi električnega tokokroga • Linearni in nelinearni elementi (oblika karakteristike I(U)) Poznate predstavnika enih in drugih?

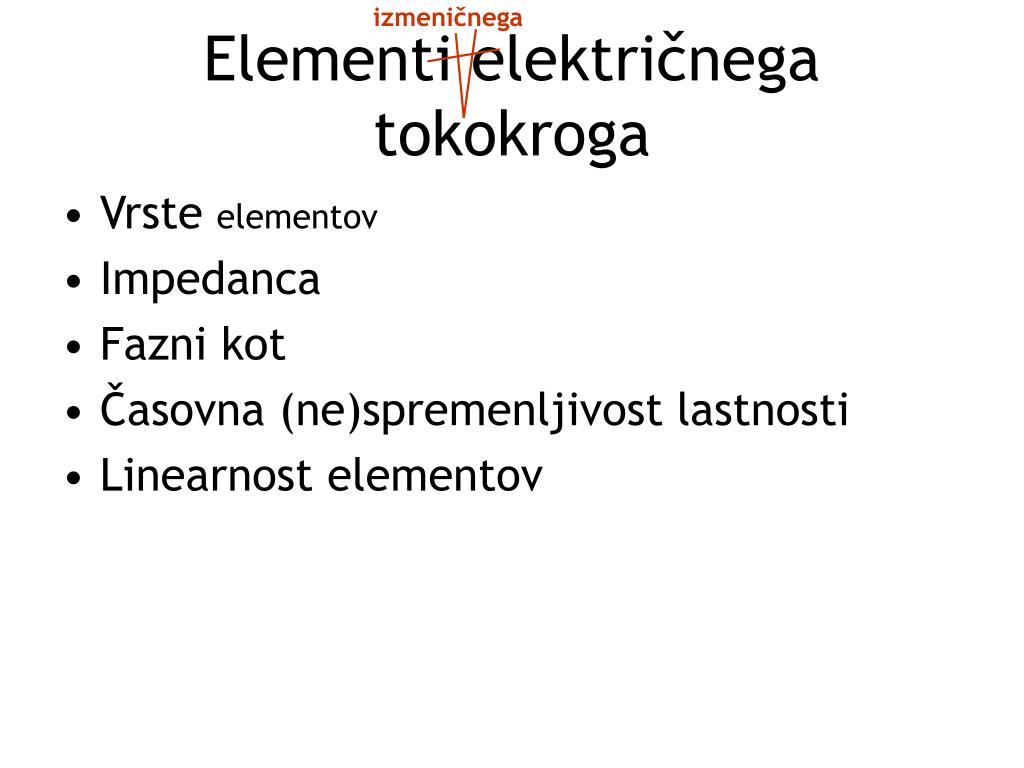

  5. izmeničnega Elementi električnega tokokroga • Vrste elementov • Impedanca • Fazni kot • Časovna (ne)spremenljivost lastnosti • Linearnost elementov

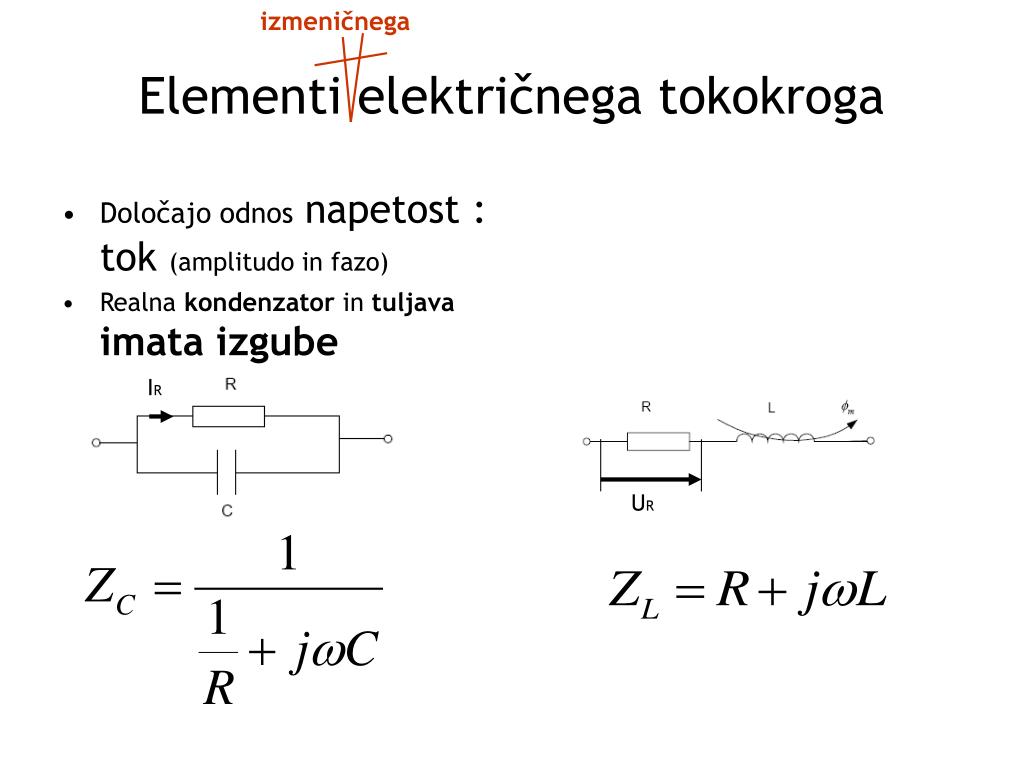

  6. izmeničnega Elementi električnega tokokroga • Določajo odnos napetost : tok (amplitudo in fazo) • Realna kondenzator in tuljava imata izgube IR UR

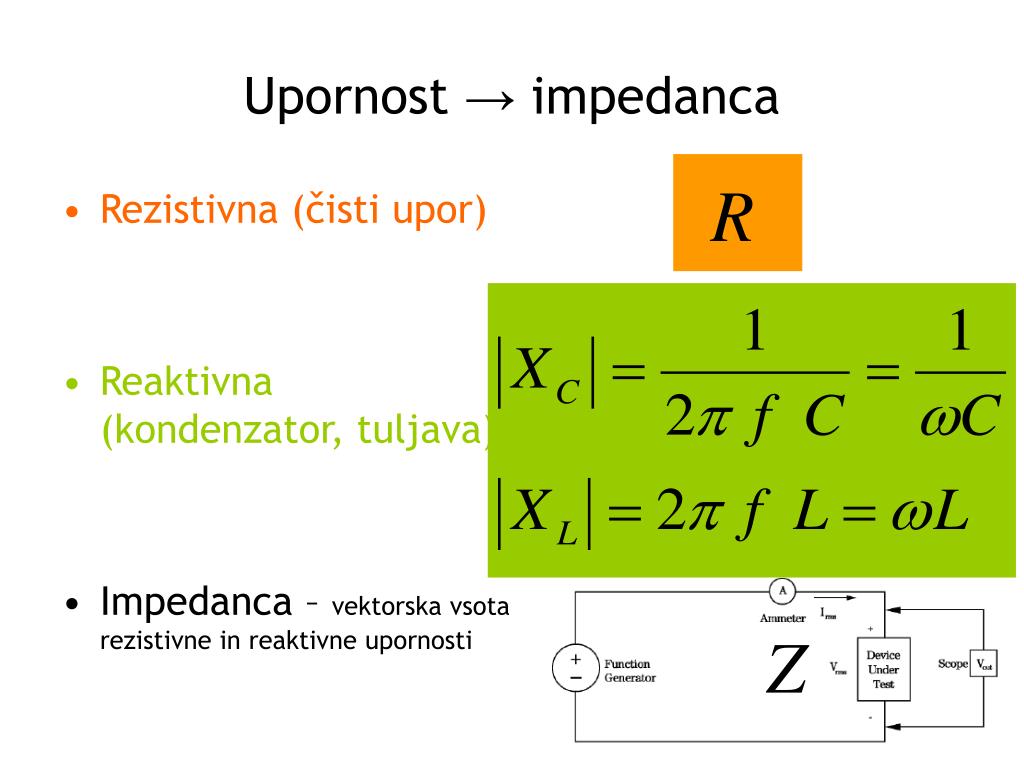

  7. Upornost → impedanca • Rezistivna (čisti upor) • Reaktivna (kondenzator, tuljava) • Impedanca – vektorska vsota rezistivne in reaktivne upornosti

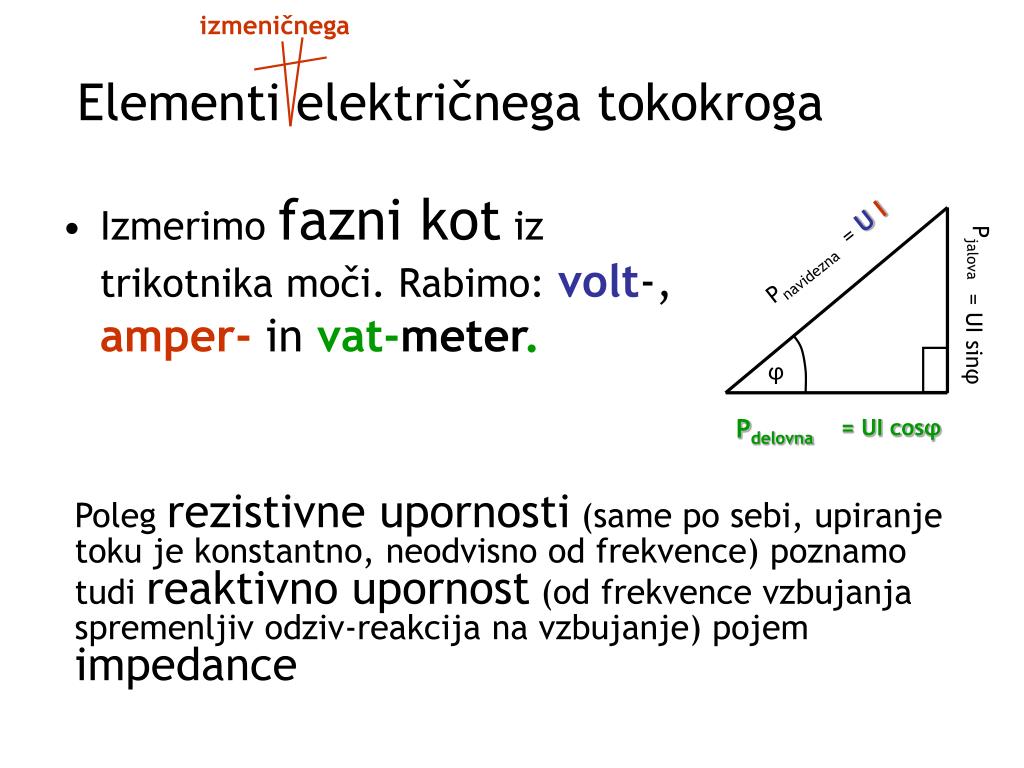

  8. izmeničnega φ Elementi električnega tokokroga • Izmerimo fazni kot iz trikotnika moči. Rabimo:volt-, amper- in vat-meter. Pnavidezna = U I Pjalova = UI sinφ Pdelovna = UI cosφ Poleg rezistivne upornosti (same po sebi, upiranje toku je konstantno, neodvisno od frekvence) poznamo tudi reaktivno upornost (od frekvence vzbujanja spremenljiv odziv-reakcija na vzbujanje) pojem impedance

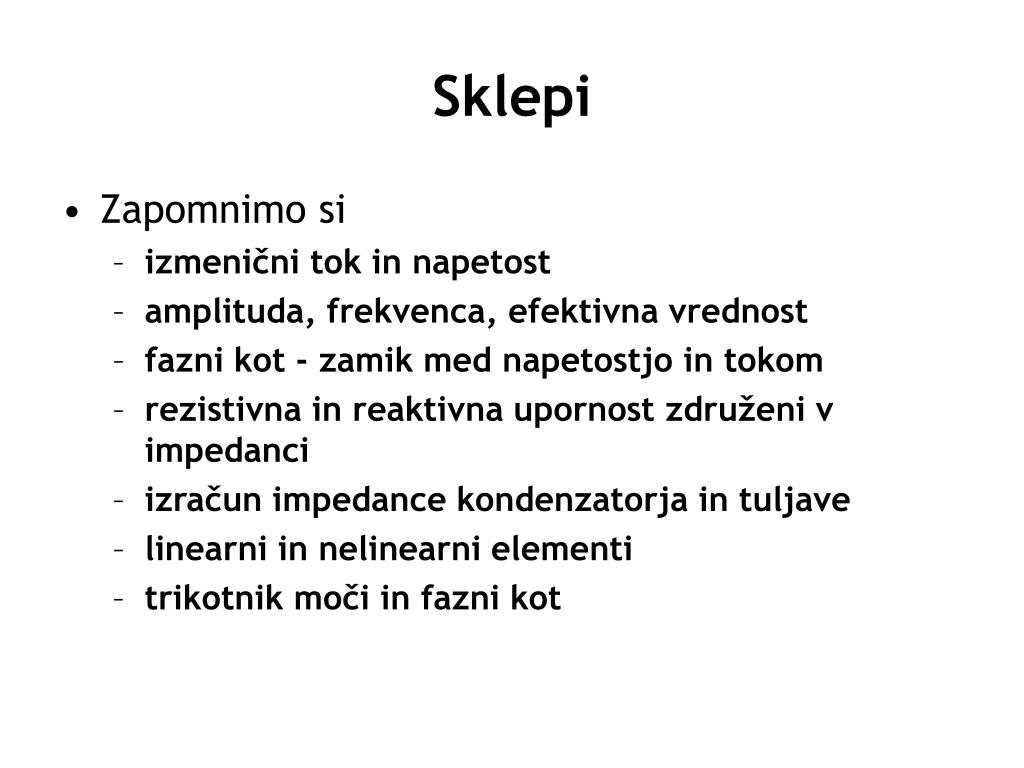

  9. Sklepi • Zapomnimo si • izmenični tok in napetost • amplituda, frekvenca, efektivna vrednost • fazni kot - zamik med napetostjo in tokom • rezistivna in reaktivna upornost združeni v impedanci • izračun impedance kondenzatorja in tuljave • linearni in nelinearni elementi • trikotnik moči in fazni kot
