  1. SAP Training3 ----QMModule Version:2.0版本 Date:2001/10/01 制作: 何 蘭

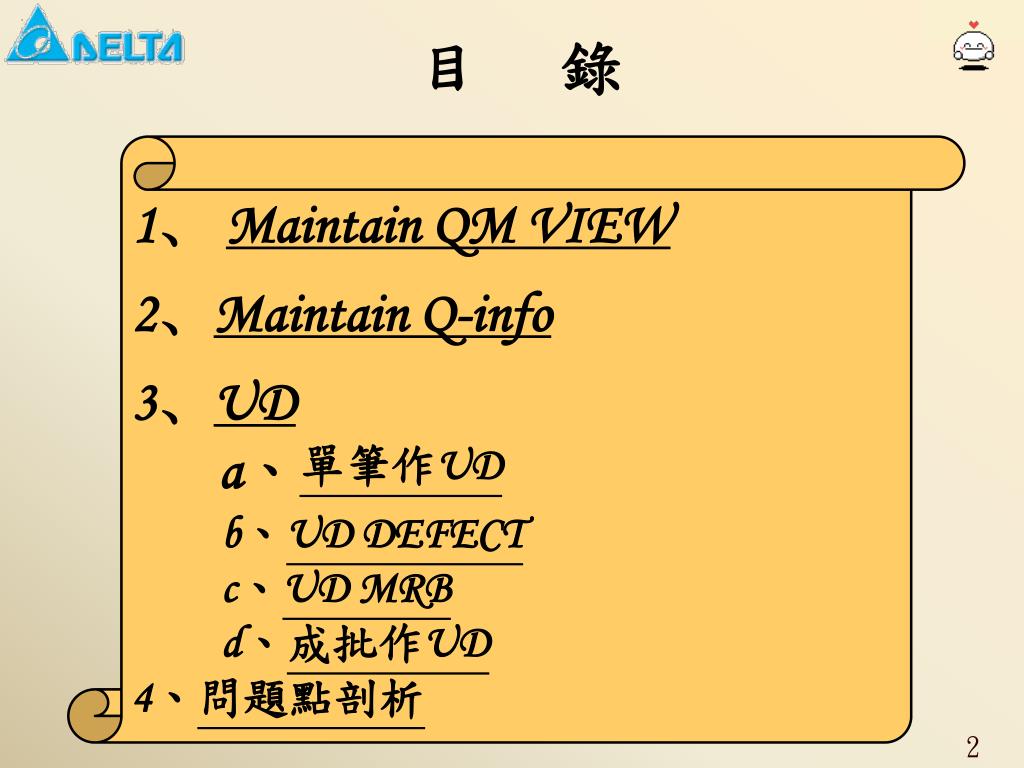

  2. 目 錄 1、 Maintain QM VIEW 2、Maintain Q-info 3、UD a、單筆作UD b、UD DEFECT c、UD MRB d、成批作UD 4、問題點剖析

  3. Material Quality Management View 作業目的及關連性說明: QM VIEW的建立與否，會影響該材料是受進料檢驗 的管制，若材料未建立QM VIEW或QM VIEW的 Inspection data未activity起來, 則視為免驗入庫。

  4. Material Quality Management View___單筆維護QM VIEW(MM01) NEXT

  5. Material Quality Management View___單筆維護QM VIEW(MM01) NEXT NEXT

  6. Material Quality Management View___單筆維護QM VIEW(MM01) 000001:原材料的正常 VQA檢驗 000002:資本材的檢驗 000003:模具的檢驗 NEXT 此欄位必須打‘V’ 0000:工程部不需做任 何承認 0001:材料需經過承認， 採購才可以下單 買料及後續的收 料、檢驗動作.

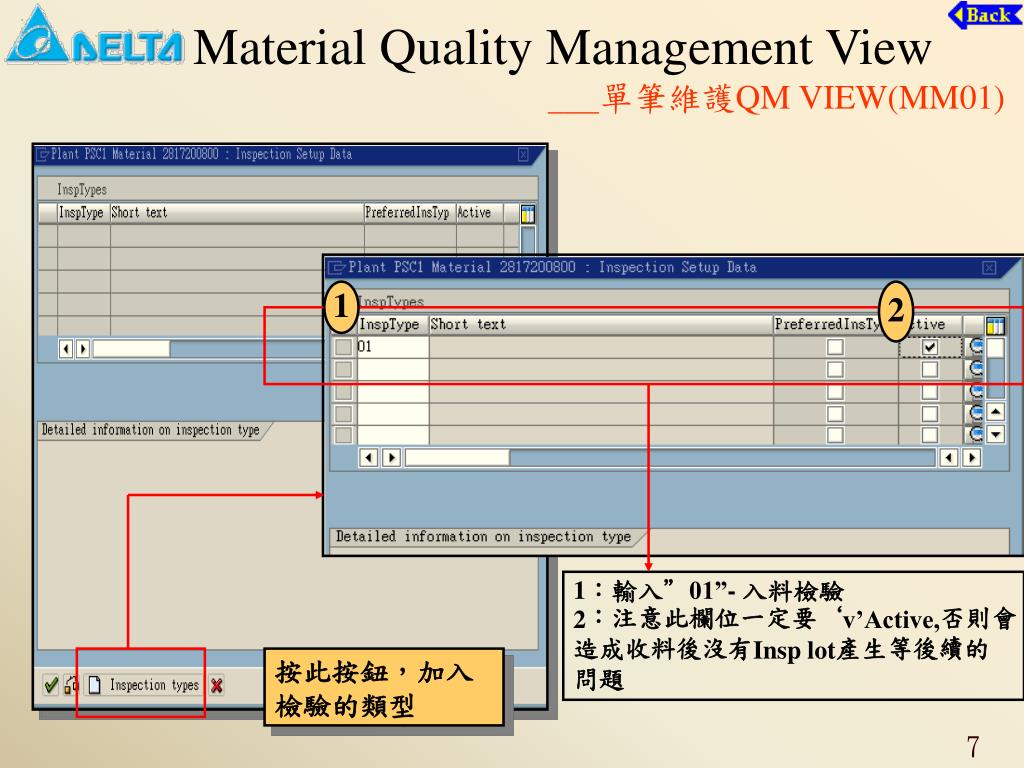

  7. Material Quality Management View___單筆維護QM VIEW(MM01) 1 2 1：輸入”01”- 入料檢驗 2：注意此欄位一定要‘v’Active,否則會 造成收料後沒有Insp lot產生等後續的 問題 按此按鈕，加入 檢驗的類型

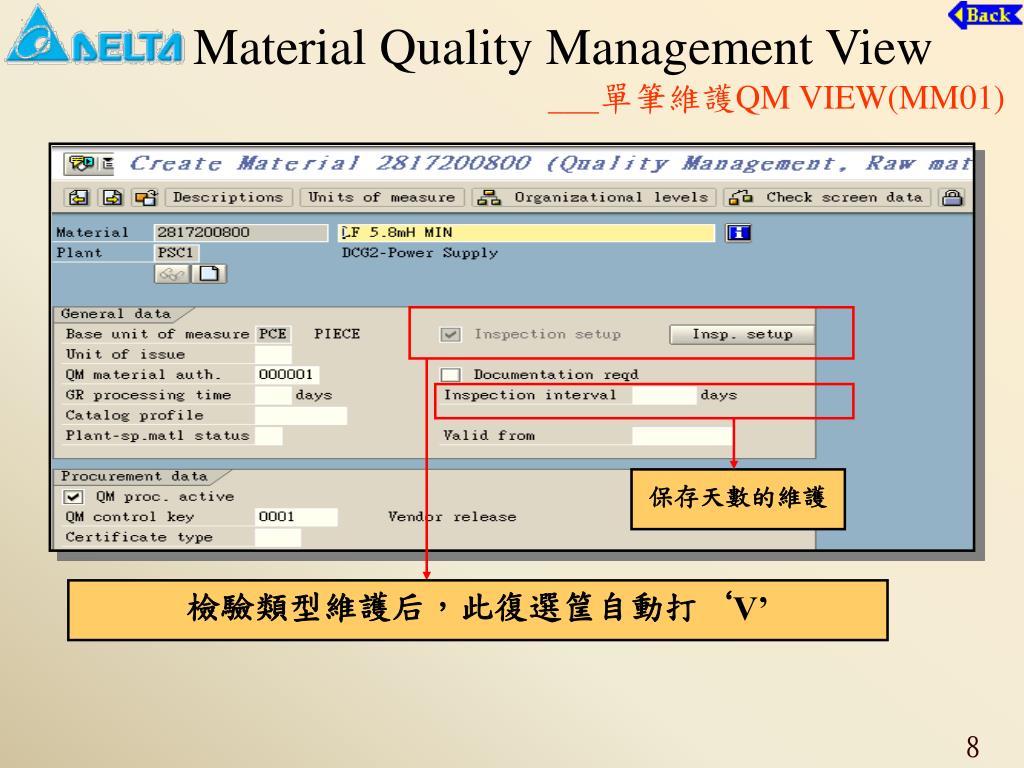

  8. Material Quality Management View___單筆維護QM VIEW(MM01) 保存天數的維護 檢驗類型維護后，此復選筐自動打‘V’

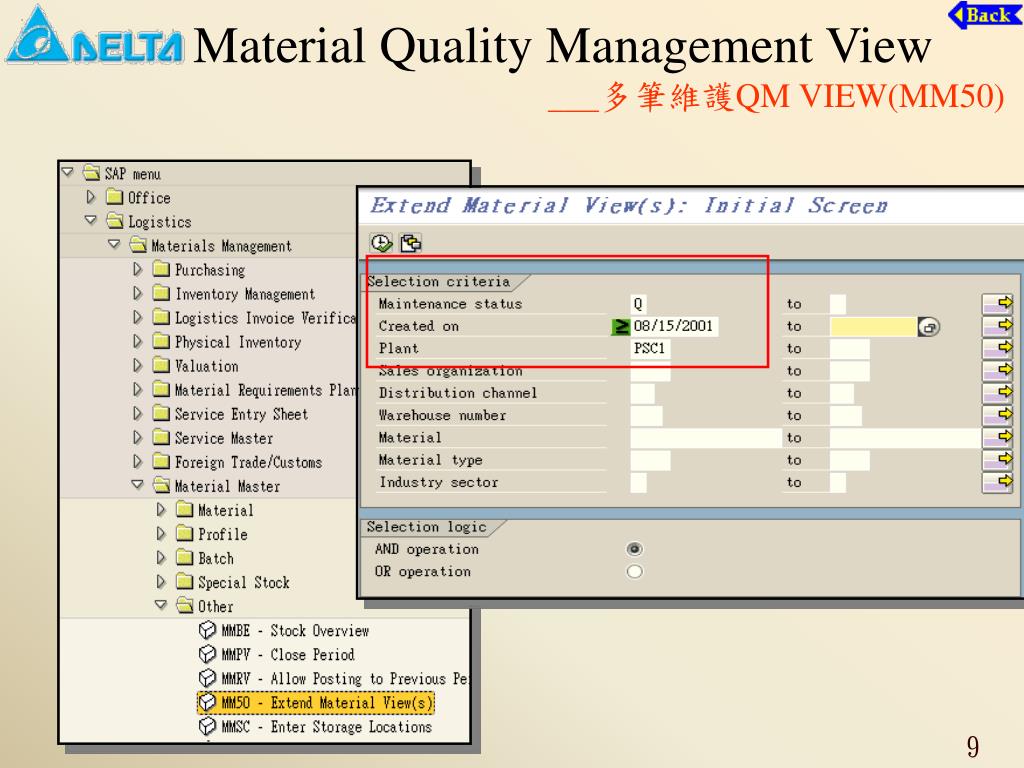

  9. Material Quality Management View___多筆維護QM VIEW(MM50)

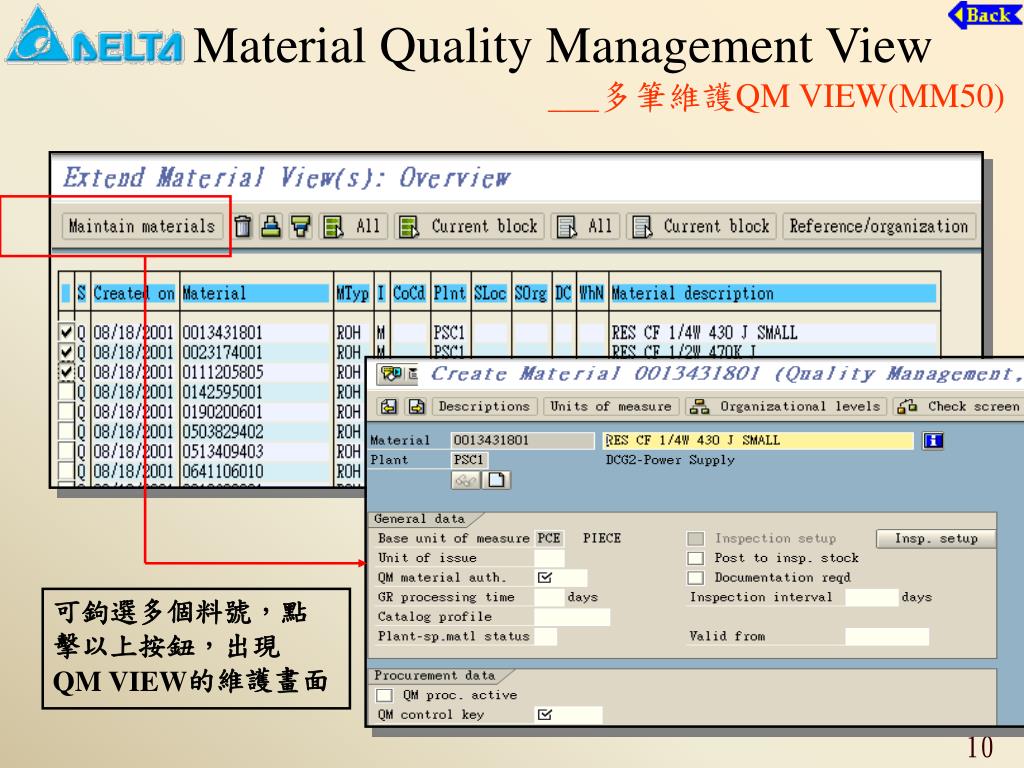

  10. Material Quality Management View___多筆維護QM VIEW(MM50) 可鉤選多個料號，點 擊以上按鈕，出現 QM VIEW的維護畫面

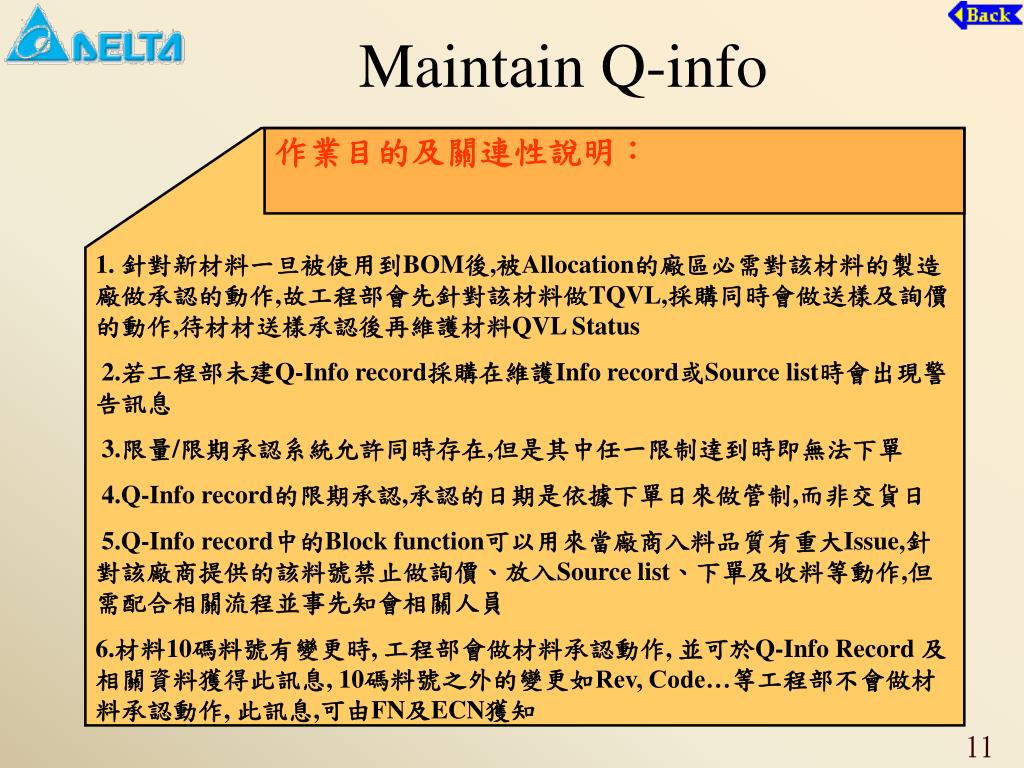

  11. Maintain Q-info 1. 針對新材料一旦被使用到BOM後,被Allocation的廠區必需對該材料的製造廠做承認的動作,故工程部會先針對該材料做TQVL,採購同時會做送樣及詢價的動作,待材材送樣承認後再維護材料QVL Status 2.若工程部未建Q-Info record採購在維護Info record或Source list時會出現警告訊息 3.限量/限期承認系統允許同時存在,但是其中任一限制達到時即無法下單 4.Q-Info record的限期承認,承認的日期是依據下單日來做管制,而非交貨日 5.Q-Info record中的Block function可以用來當廠商入料品質有重大Issue,針對該廠商提供的該料號禁止做詢價、放入Source list、下單及收料等動作,但需配合相關流程並事先知會相關人員 6.材料10碼料號有變更時, 工程部會做材料承認動作, 並可於Q-Info Record 及相關資料獲得此訊息, 10碼料號之外的變更如Rev, Code…等工程部不會做材料承認動作, 此訊息,可由FN及ECN獲知 作業目的及關連性說明：

  12. Maintain Q-info___路徑及進入畫面說明(QI01) 注意：如有一個材料有多個廠商，有的是免檢而有的為非免檢，那么QM view要維護成需要檢驗，只是通過Q-INFO來區分是否為免檢。

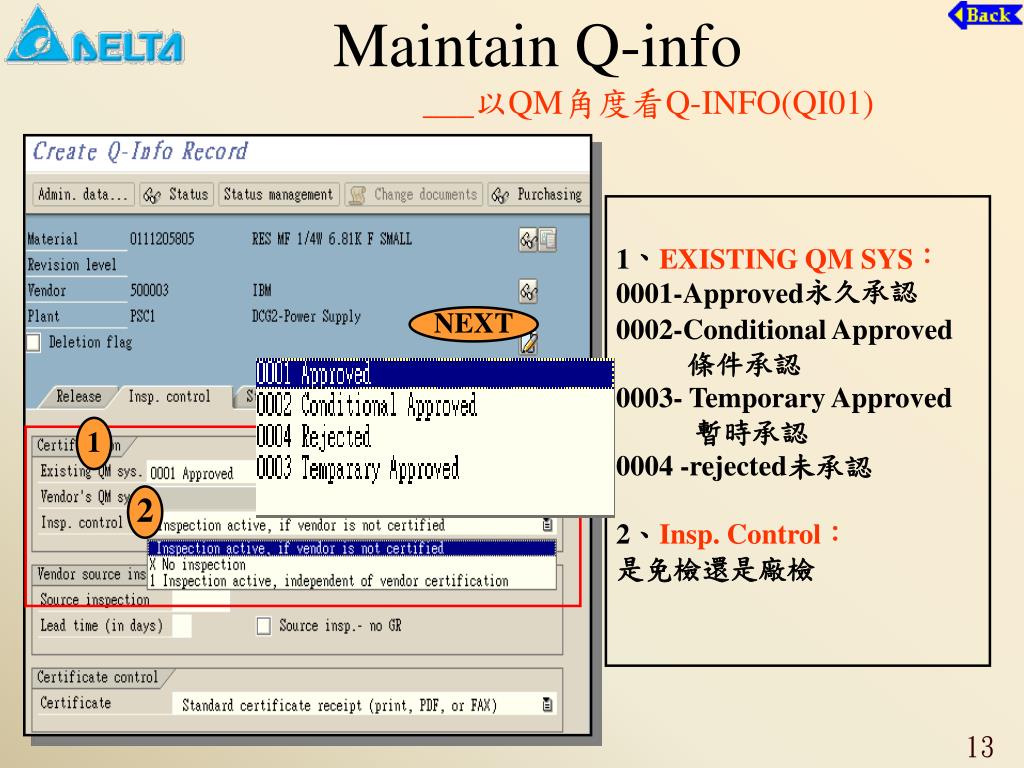

  13. Maintain Q-info___以QM角度看Q-INFO(QI01) 1、EXISTING QM SYS： 0001-Approved永久承認 0002-Conditional Approved 條件承認 0003- Temporary Approved 暫時承認 0004 -rejected未承認 2、Insp. Control： 是免檢還是廠檢 NEXT 1 2

  14. Maintain Q-info___以QM角度看Q-INFO(QI01) 免檢承認開始日期及工程描述

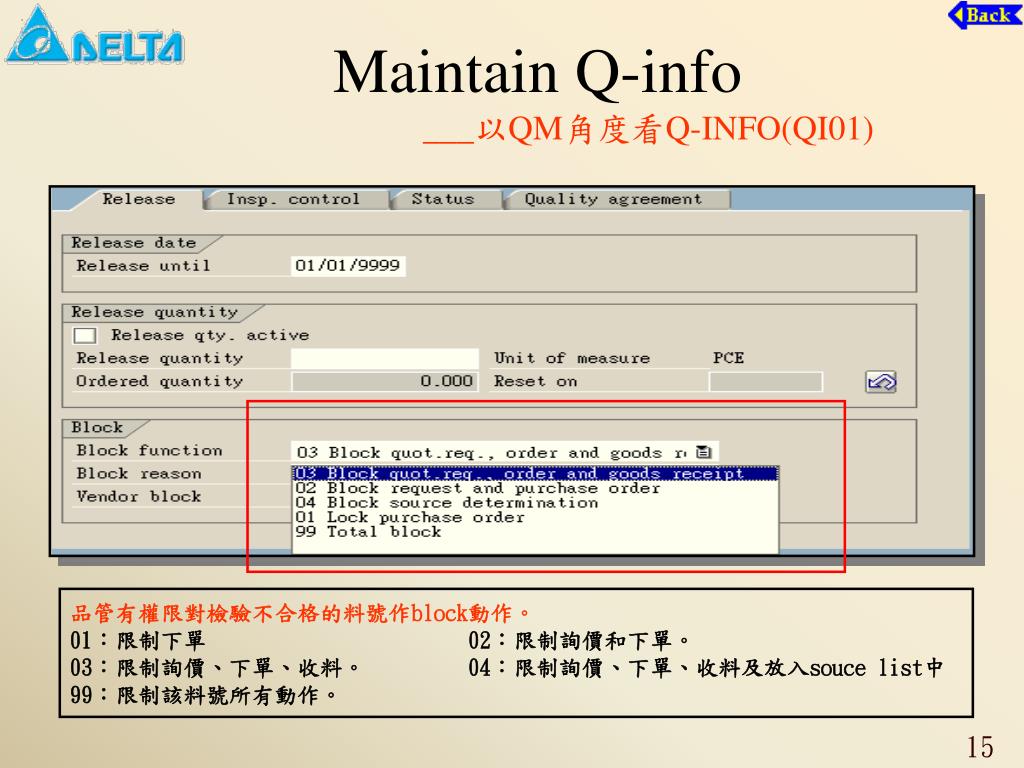

  15. Maintain Q-info___以QM角度看Q-INFO(QI01) 品管有權限對檢驗不合格的料號作block動作。 01：限制下單 02：限制詢價和下單。 03：限制詢價、下單、收料。 04：限制詢價、下單、收料及放入souce list中 99：限制該料號所有動作。

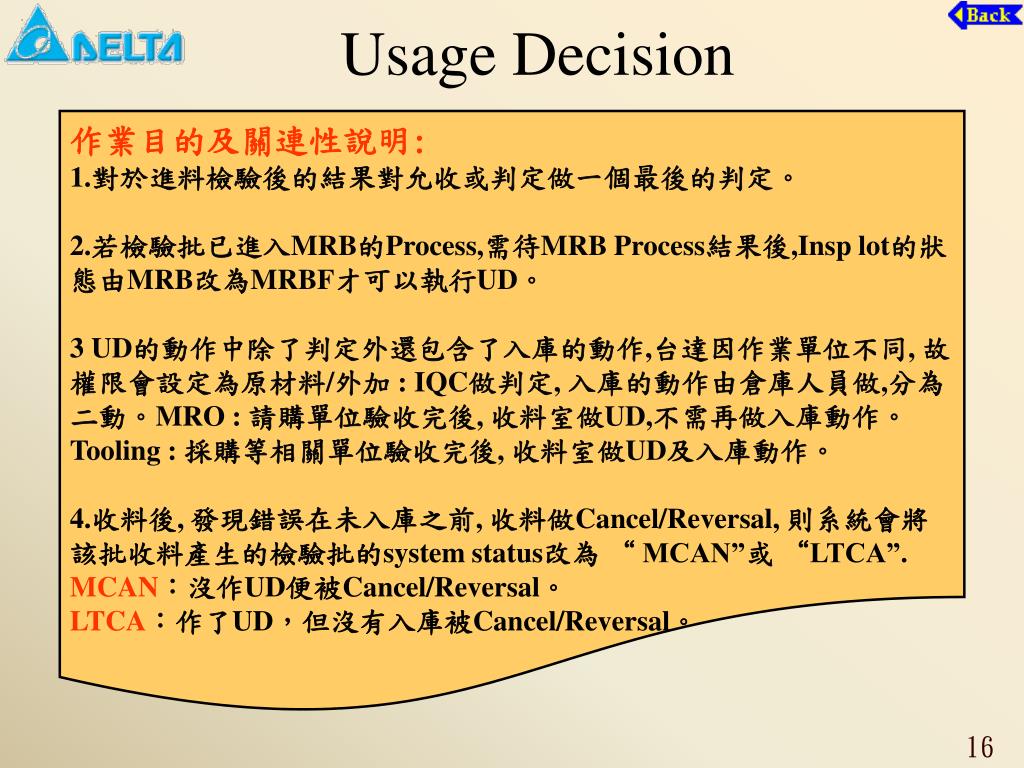

  16. Usage Decision 作業目的及關連性說明: 1.對於進料檢驗後的結果對允收或判定做一個最後的判定。 2.若檢驗批已進入MRB的Process,需待MRB Process結果後,Insp lot的狀態由MRB改為MRBF才可以執行UD。 3 UD的動作中除了判定外還包含了入庫的動作,台達因作業單位不同, 故權限會設定為原材料/外加 : IQC做判定, 入庫的動作由倉庫人員做,分為二動。MRO : 請購單位驗收完後, 收料室做UD,不需再做入庫動作。Tooling : 採購等相關單位驗收完後, 收料室做UD及入庫動作。 4.收料後, 發現錯誤在未入庫之前, 收料做Cancel/Reversal, 則系統會將該批收料產生的檢驗批的system status改為 “ MCAN”或 “LTCA”. MCAN：沒作UD便被Cancel/Reversal。 LTCA：作了UD，但沒有入庫被Cancel/Reversal。

  17. Usage Decision___單筆作UD(QA11) 輸入入庫憑單上 的檢驗批號。

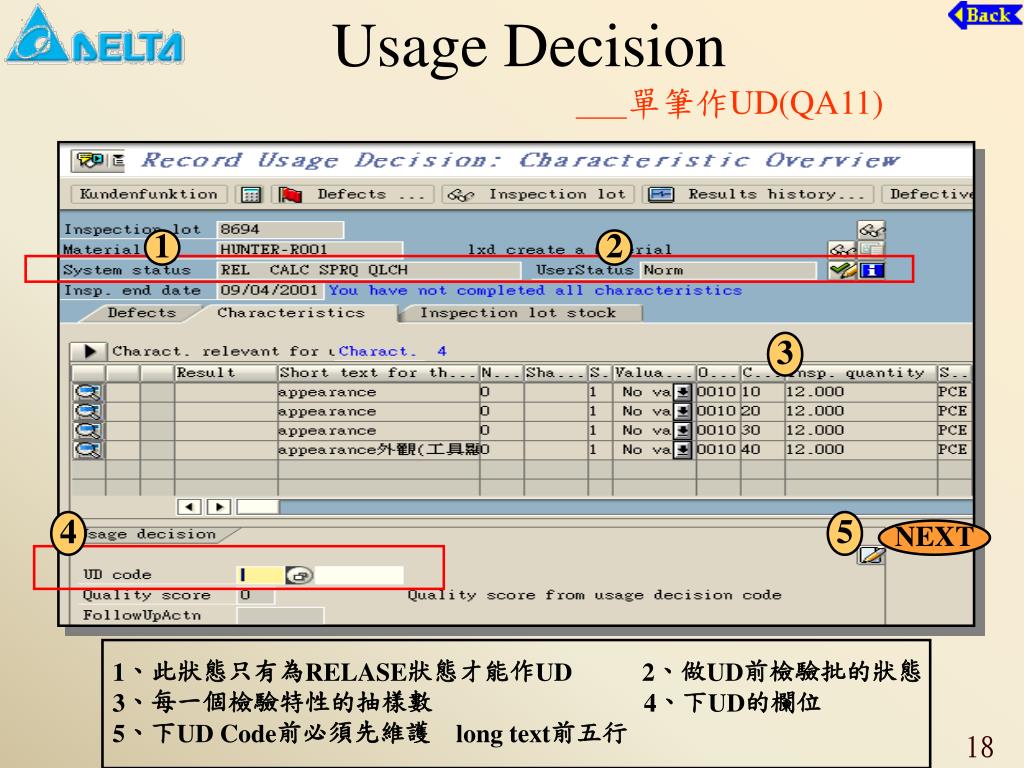

  18. Usage Decision___單筆作UD(QA11) 1 2 3 4 5 NEXT 1、此狀態只有為RELASE狀態才能作UD 2、做UD前檢驗批的狀態 3、每一個檢驗特性的抽樣數 4、下UD的欄位 5、下UD Code前必須先維護 long text前五行

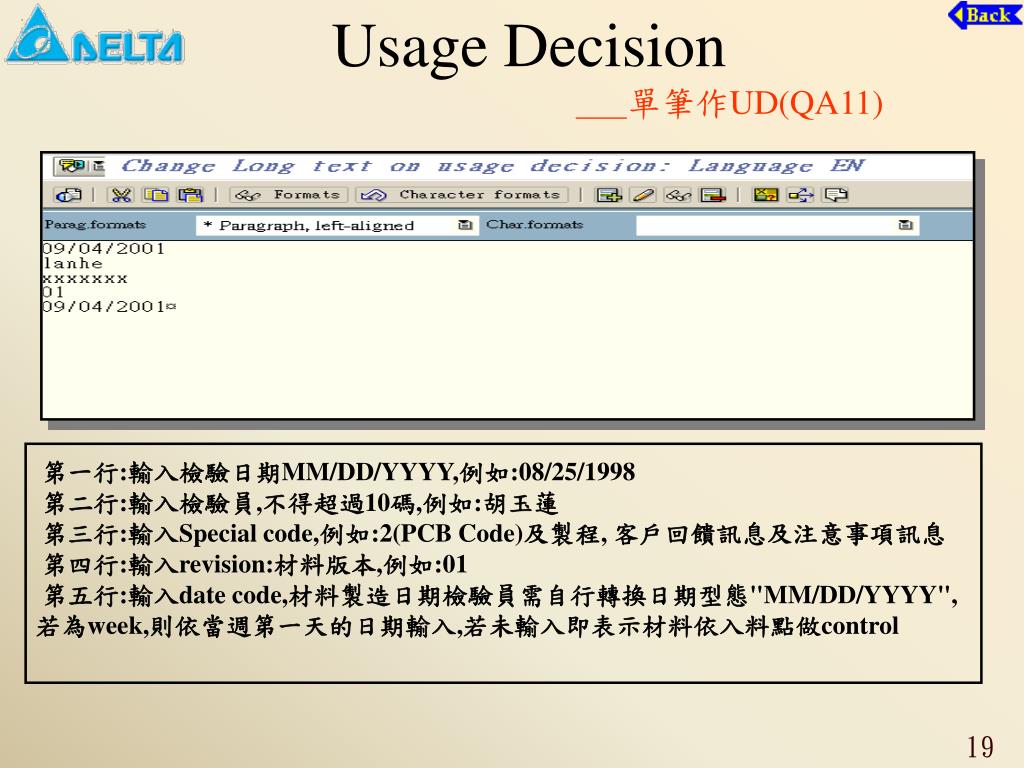

  19. Usage Decision___單筆作UD(QA11) 第一行:輸入檢驗日期MM/DD/YYYY,例如:08/25/1998 第二行:輸入檢驗員,不得超過10碼,例如:胡玉蓮 第三行:輸入Special code,例如:2(PCB Code)及製程, 客戶回饋訊息及注意事項訊息 第四行:輸入revision:材料版本,例如:01 第五行:輸入date code,材料製造日期檢驗員需自行轉換日期型態"MM/DD/YYYY", 若為week,則依當週第一天的日期輸入,若未輸入即表示材料依入料點做control

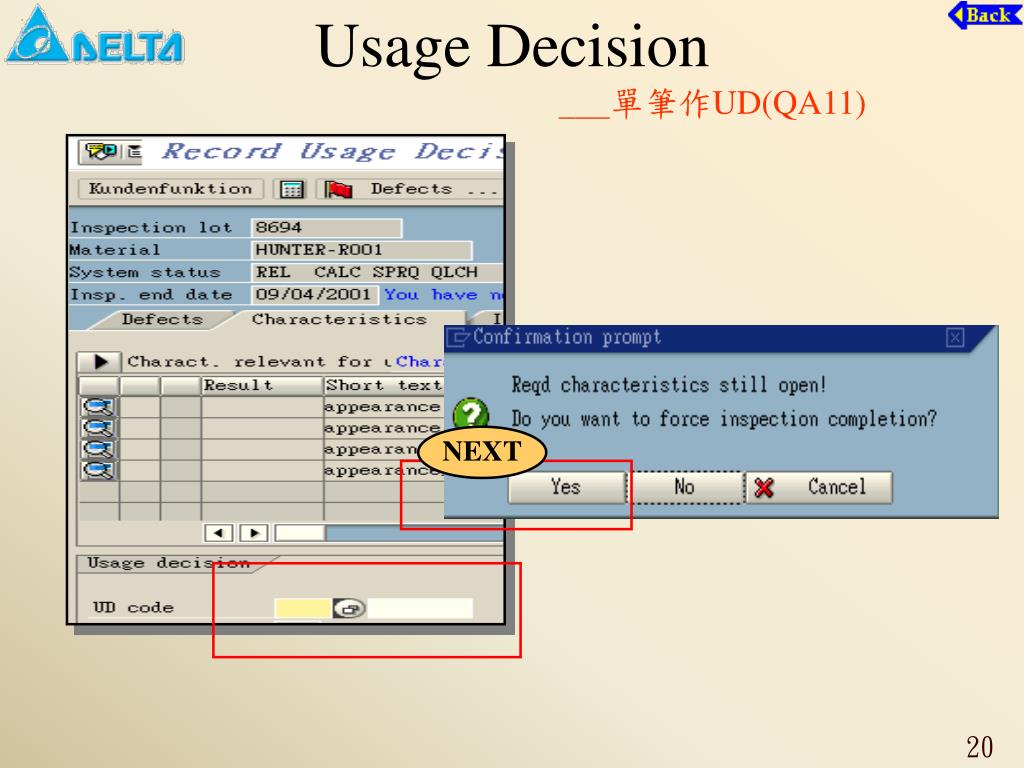

  20. Usage Decision___單筆作UD(QA11) NEXT

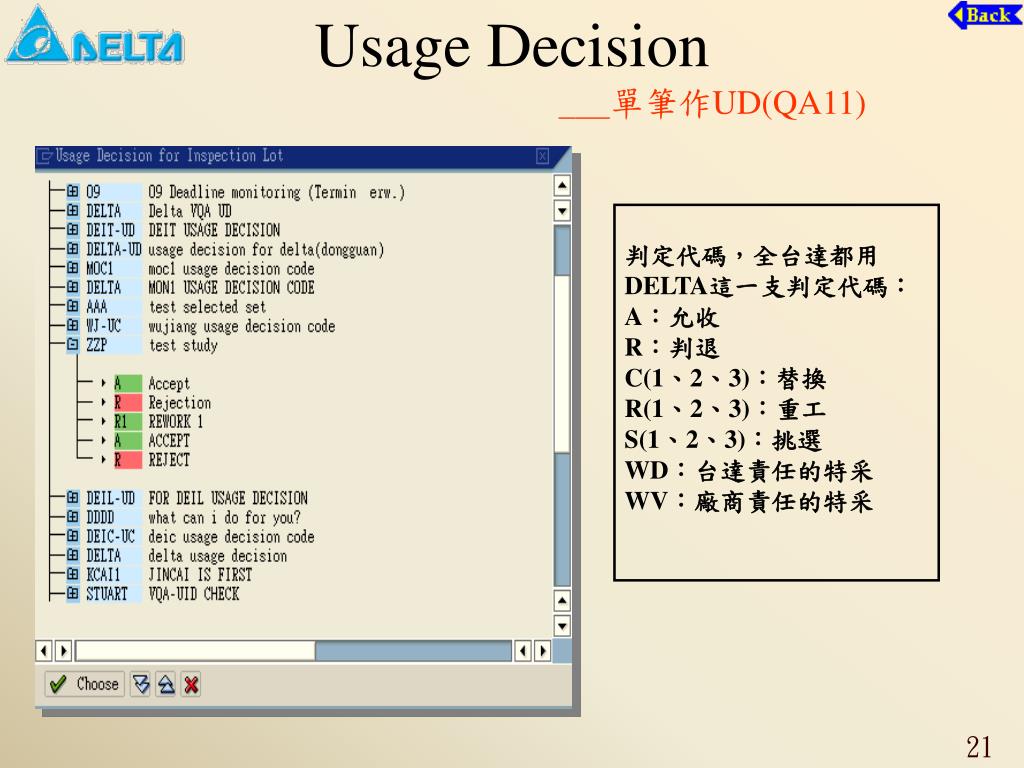

  21. Usage Decision___單筆作UD(QA11) 判定代碼，全台達都用DELTA這一支判定代碼： A：允收 R：判退 C(1、2、3)：替換 R(1、2、3)：重工 S(1、2、3)：挑選 WD：台達責任的特采 WV：廠商責任的特采

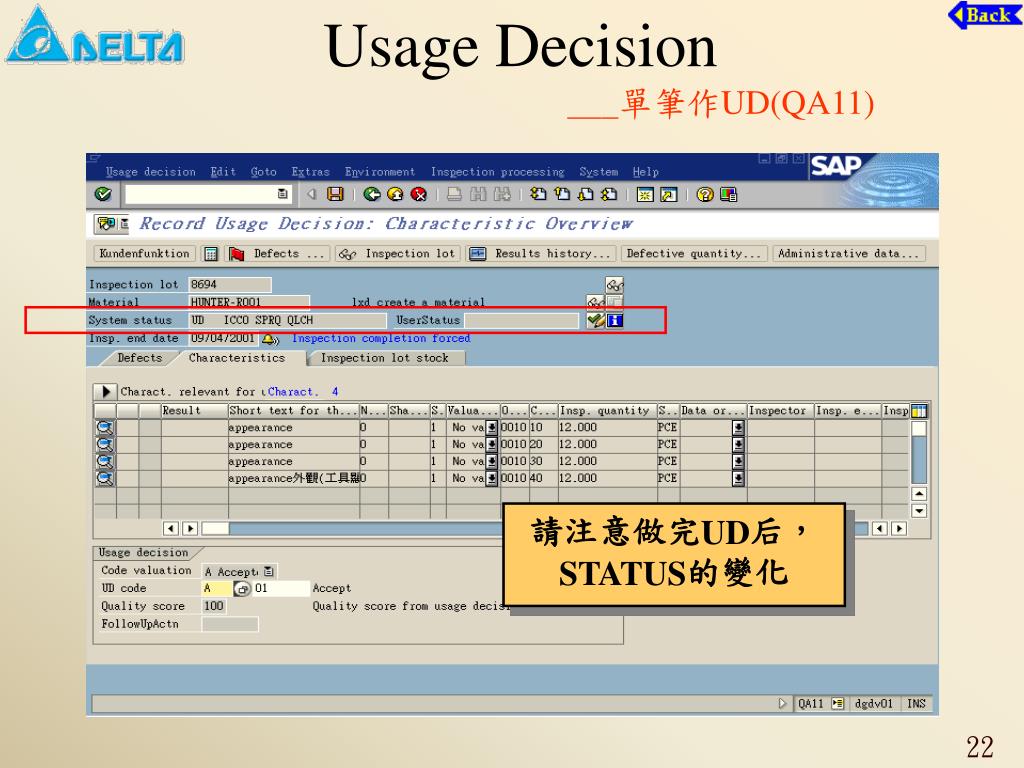

  22. Usage Decision___單筆作UD(QA11) 請注意做完UD后， STATUS的變化

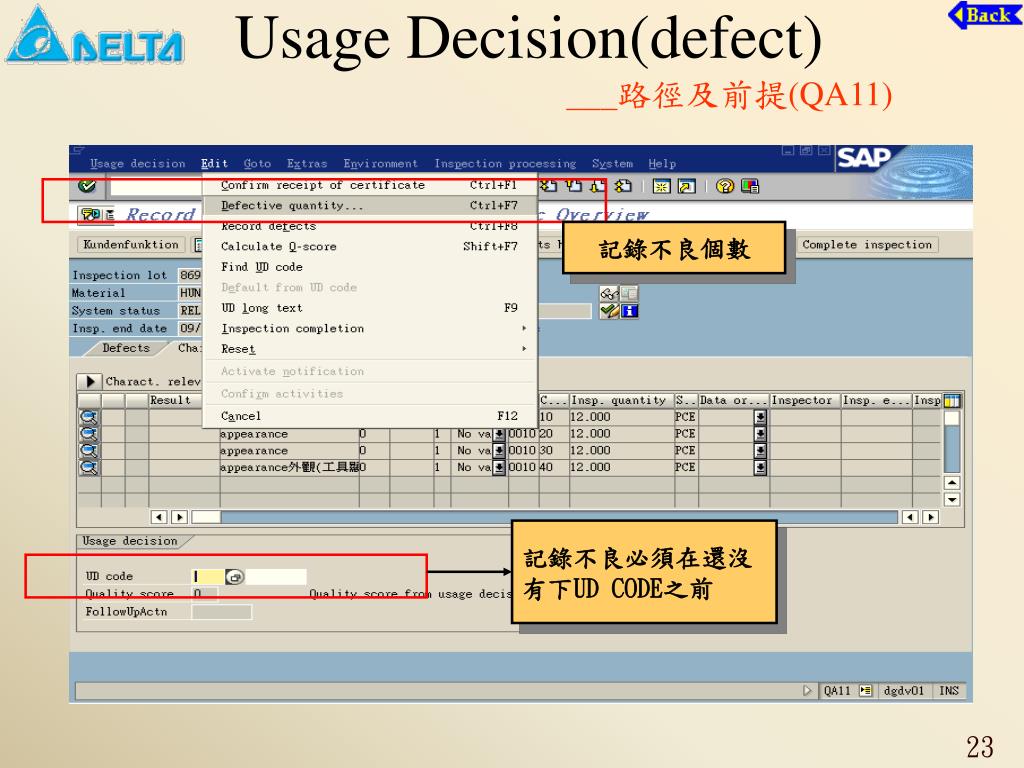

  23. Usage Decision(defect)___路徑及前提(QA11) 記錄不良個數 記錄不良必須在還沒 有下UD CODE之前

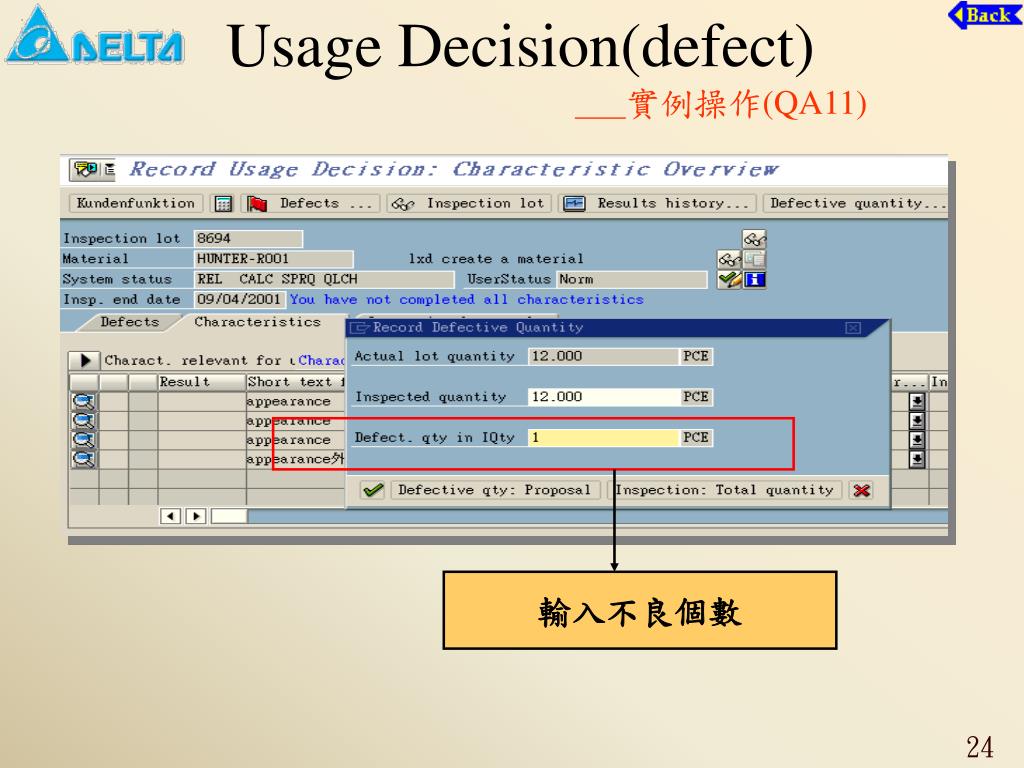

  24. Usage Decision(defect)___實例操作(QA11) 輸入不良個數

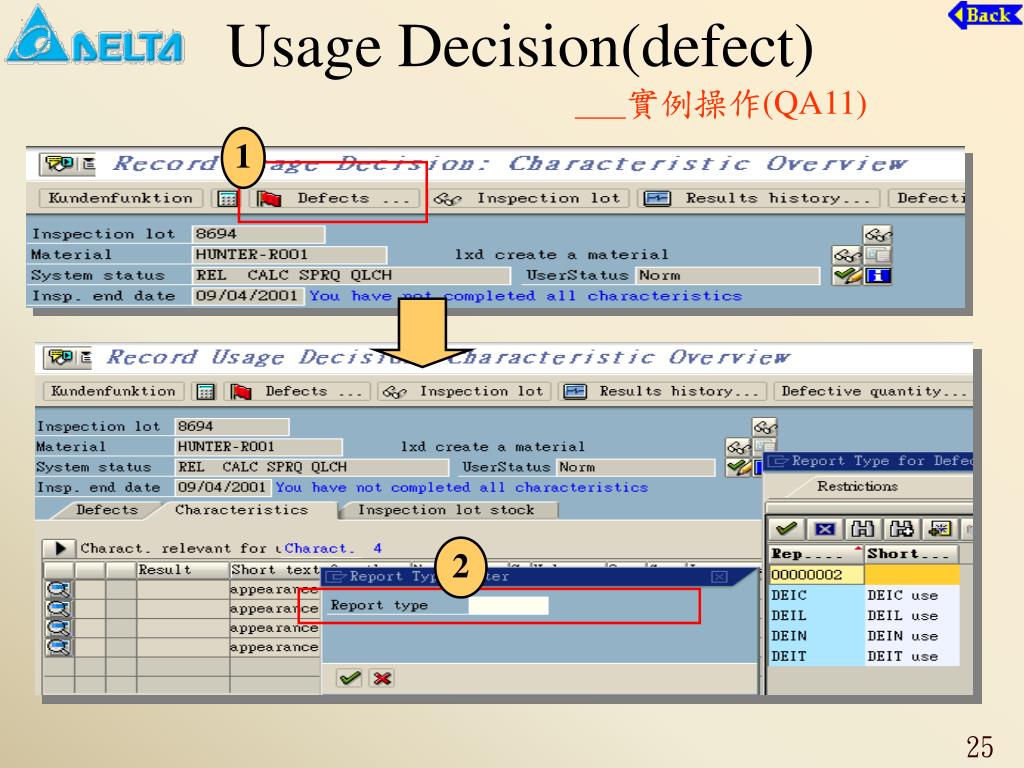

  25. Usage Decision(defect)___實例操作(QA11) 1 2

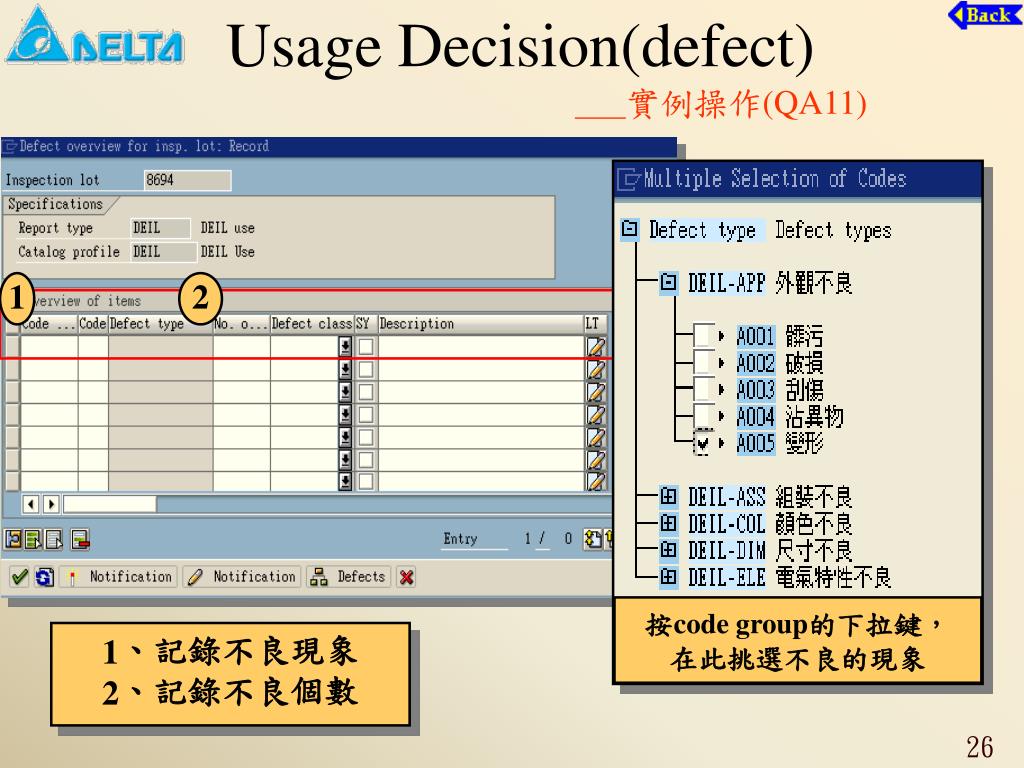

  26. Usage Decision(defect)___實例操作(QA11) 1 2 按code group的下拉鍵， 在此挑選不良的現象 1、記錄不良現象 2、記錄不良個數

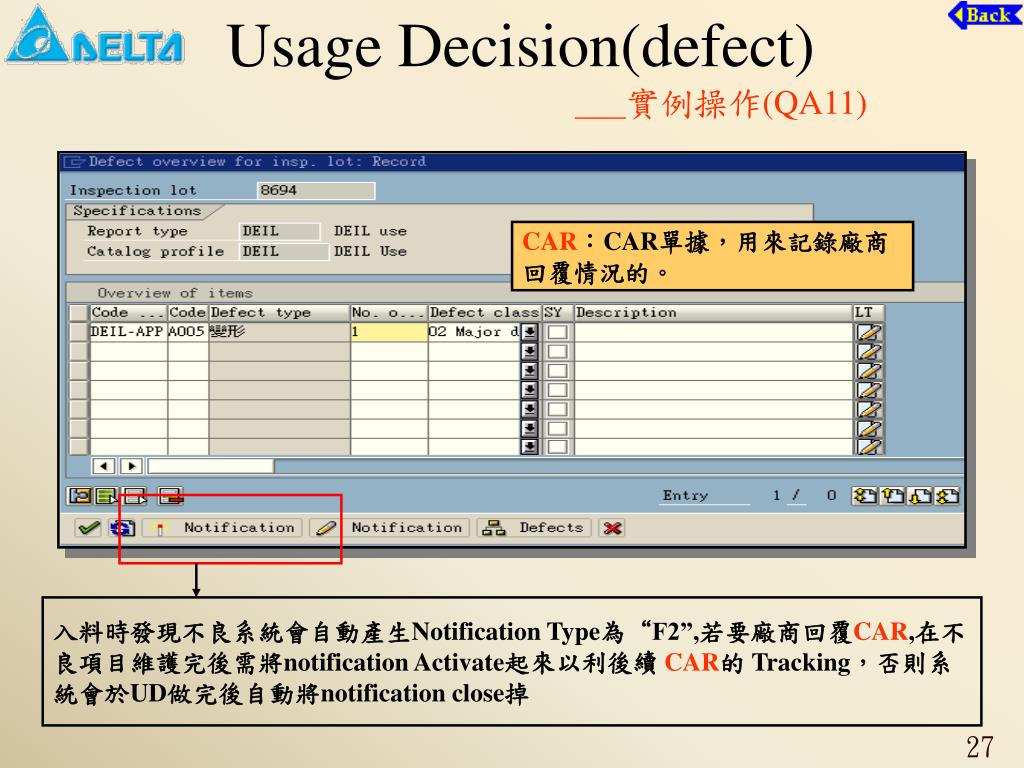

  27. Usage Decision(defect)___實例操作(QA11) CAR：CAR單據，用來記錄廠商 回覆情況的。 入料時發現不良系統會自動產生Notification Type為“F2”,若要廠商回覆CAR,在不良項目維護完後需將notification Activate起來以利後續 CAR的 Tracking，否則系統會於UD做完後自動將notification close掉

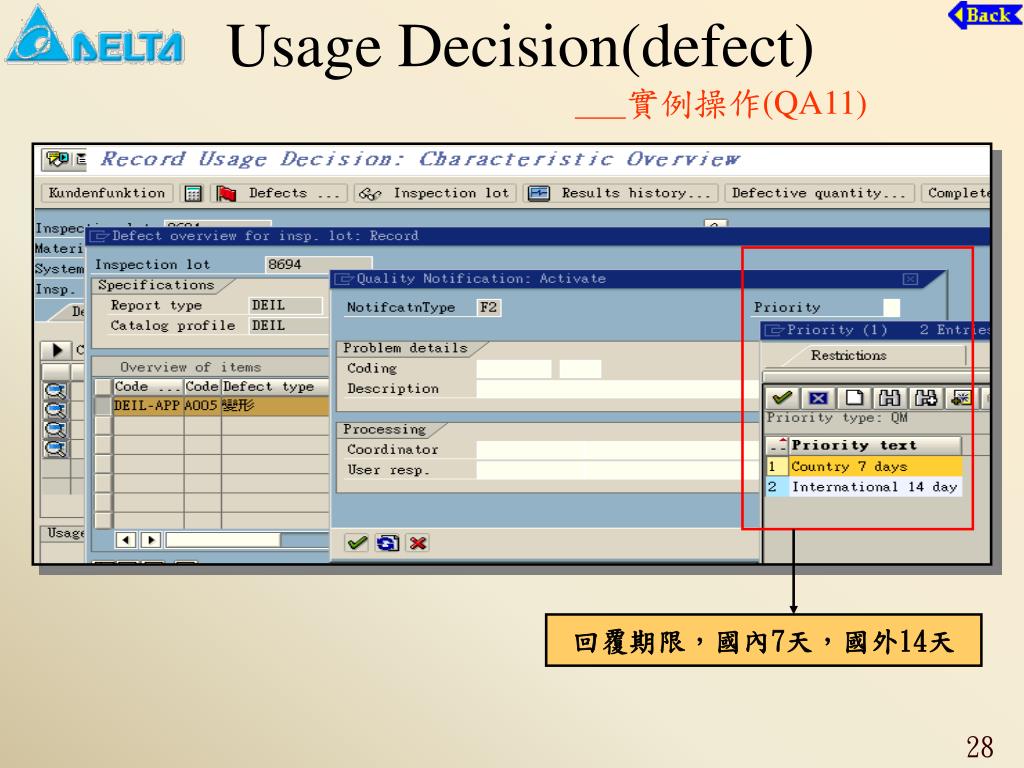

  28. Usage Decision(defect)___實例操作(QA11) 回覆期限，國內7天，國外14天

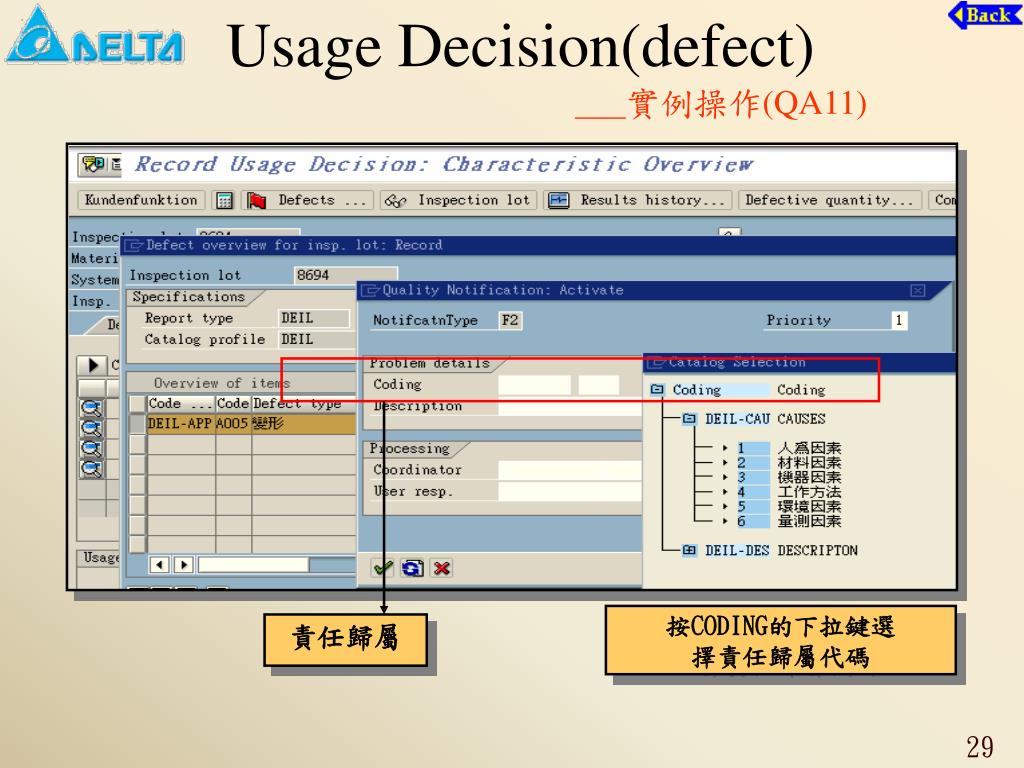

  29. Usage Decision(defect)___實例操作(QA11) 按CODING的下拉鍵選 擇責任歸屬代碼 責任歸屬

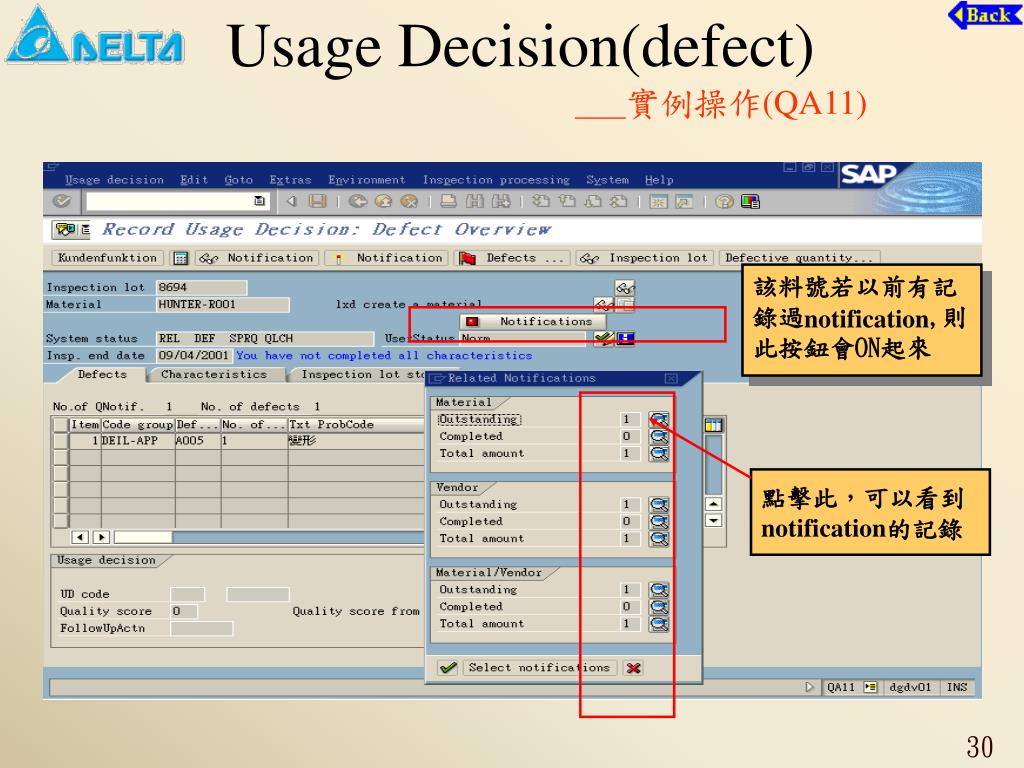

  30. Usage Decision(defect)___實例操作(QA11) 該料號若以前有記錄過notification,則此按鈕會ON起來 點擊此，可以看到notification的記錄

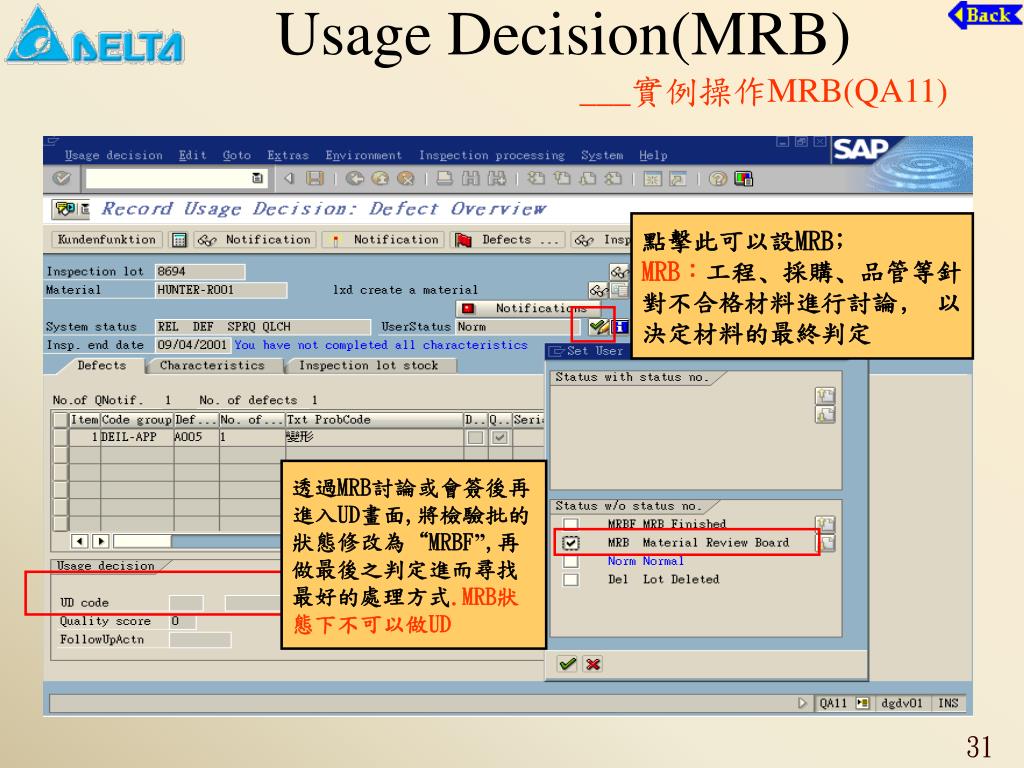

  31. Usage Decision(MRB)___實例操作MRB(QA11) 點擊此可以設MRB﹔ MRB：工程﹑採購﹑品管等針對不合格材料進行討論﹐ 以決定材料的最終判定 透過MRB討論或會簽後再進入UD畫面,將檢驗批的狀態修改為“MRBF”,再做最後之判定進而尋找最好的處理方式.MRB狀態下不可以做UD

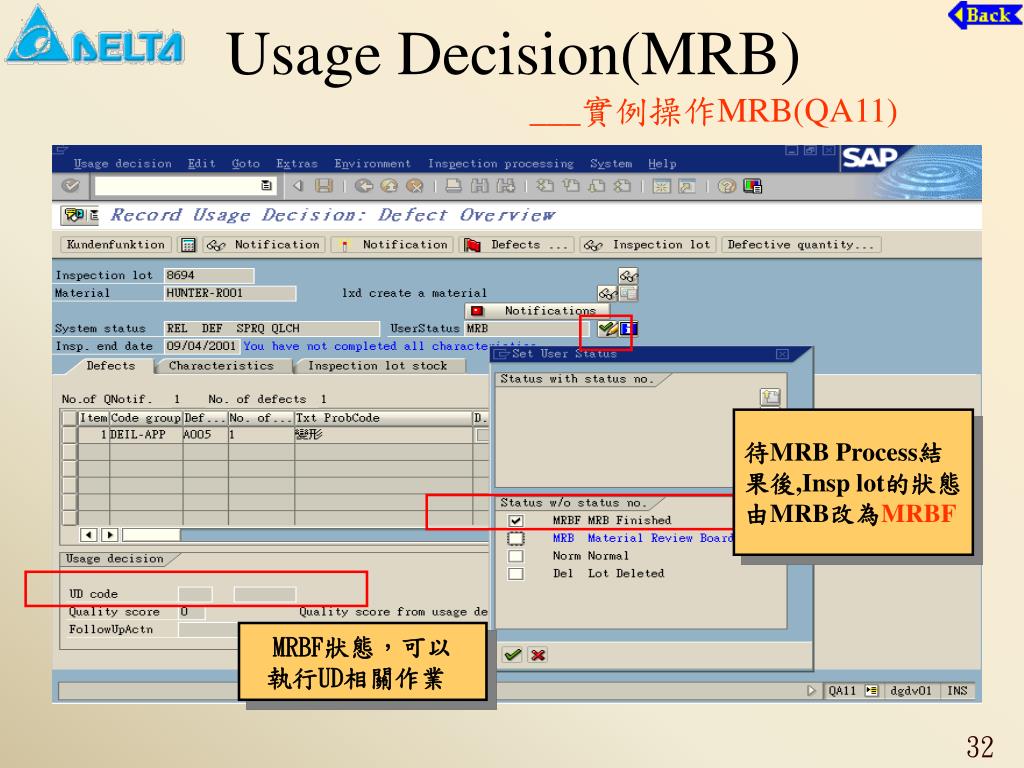

  32. Usage Decision(MRB)___實例操作MRB(QA11) 待MRB Process結果後,Insp lot的狀態由MRB改為MRBF MRBF狀態，可以 執行UD相關作業

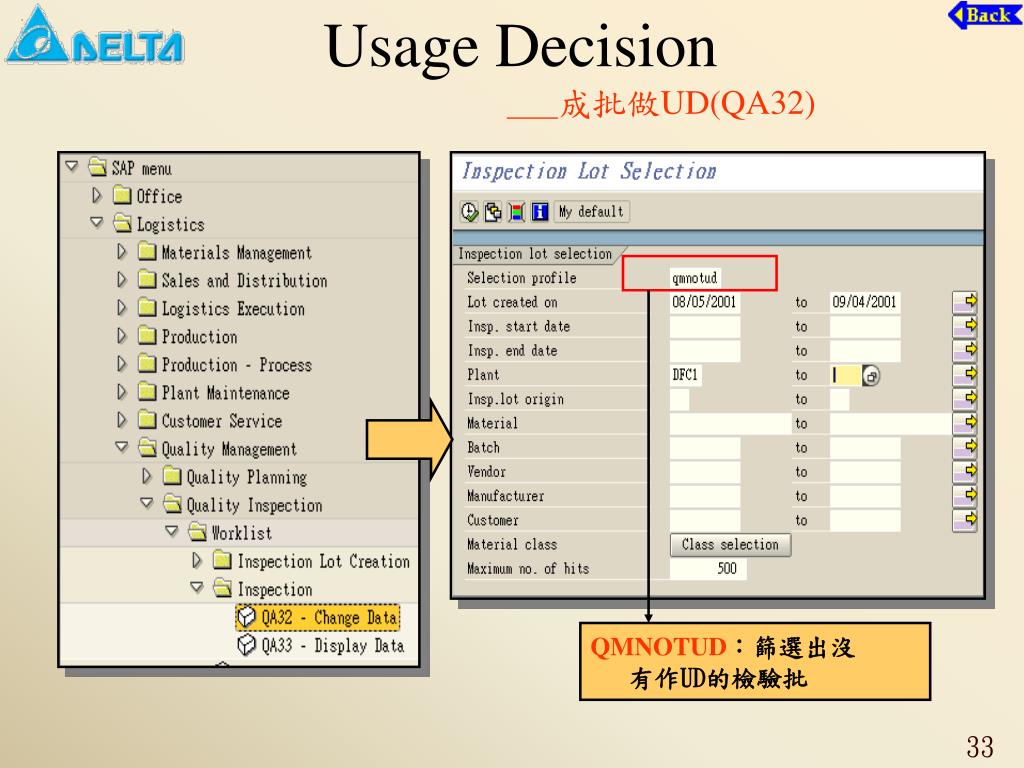

  33. Usage Decision___成批做UD(QA32) QMNOTUD：篩選出沒 有作UD的檢驗批

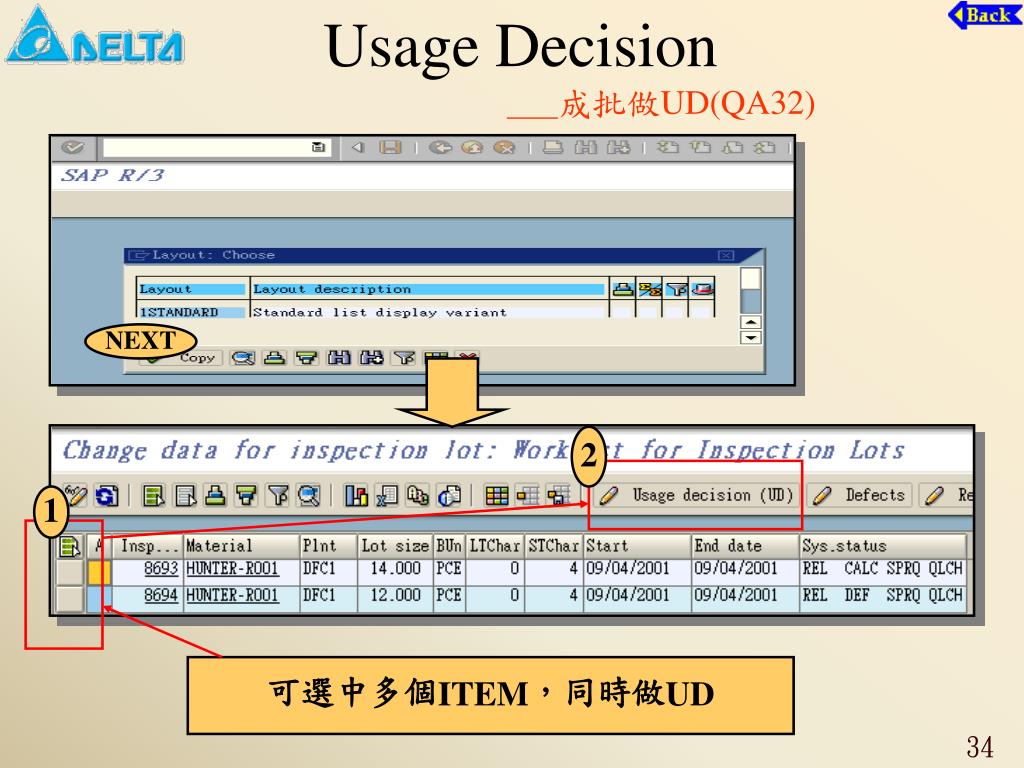

  34. Usage Decision___成批做UD(QA32) NEXT 2 1 可選中多個ITEM，同時做UD

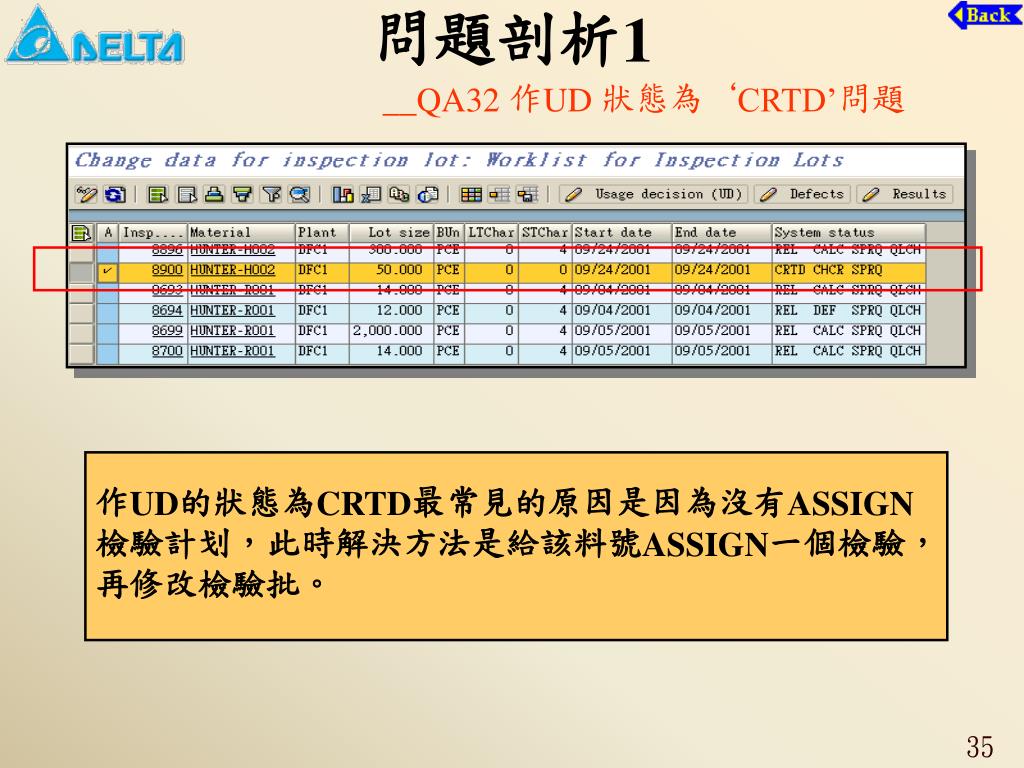

  35. 問題剖析1__QA32 作UD 狀態為‘CRTD’問題 作UD的狀態為CRTD最常見的原因是因為沒有ASSIGN 檢驗計划，此時解決方法是給該料號ASSIGN一個檢驗， 再修改檢驗批。

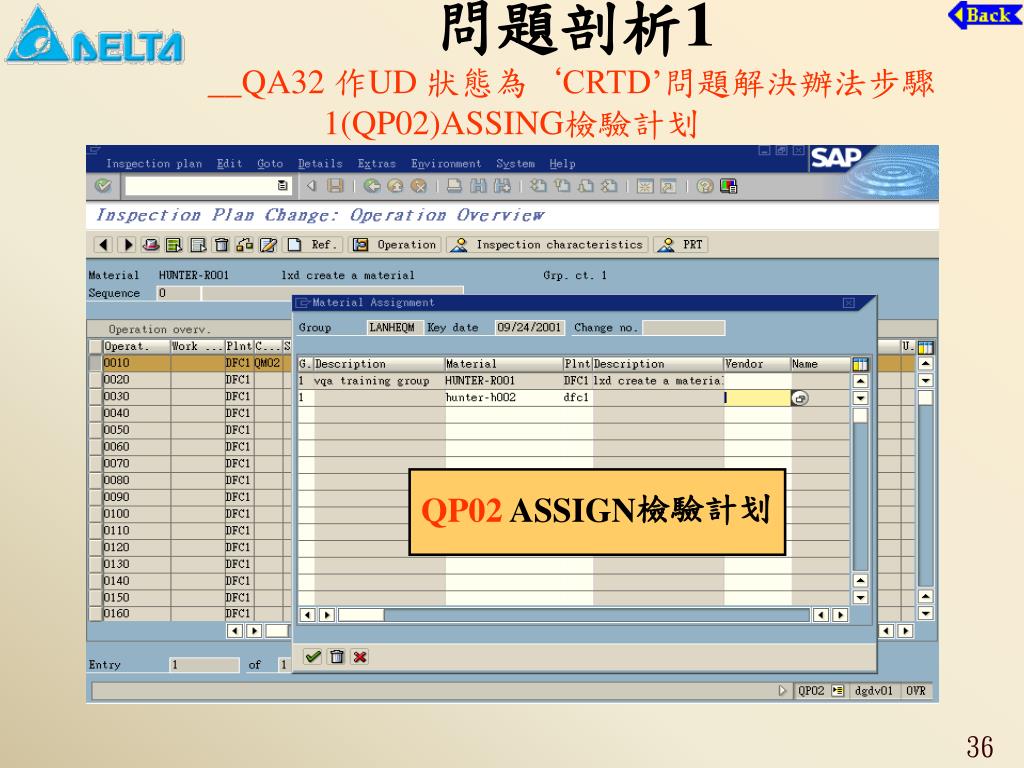

  36. 問題剖析1__QA32 作UD 狀態為‘CRTD’問題解決辦法步驟1(QP02)ASSING檢驗計划 QP02 ASSIGN檢驗計划

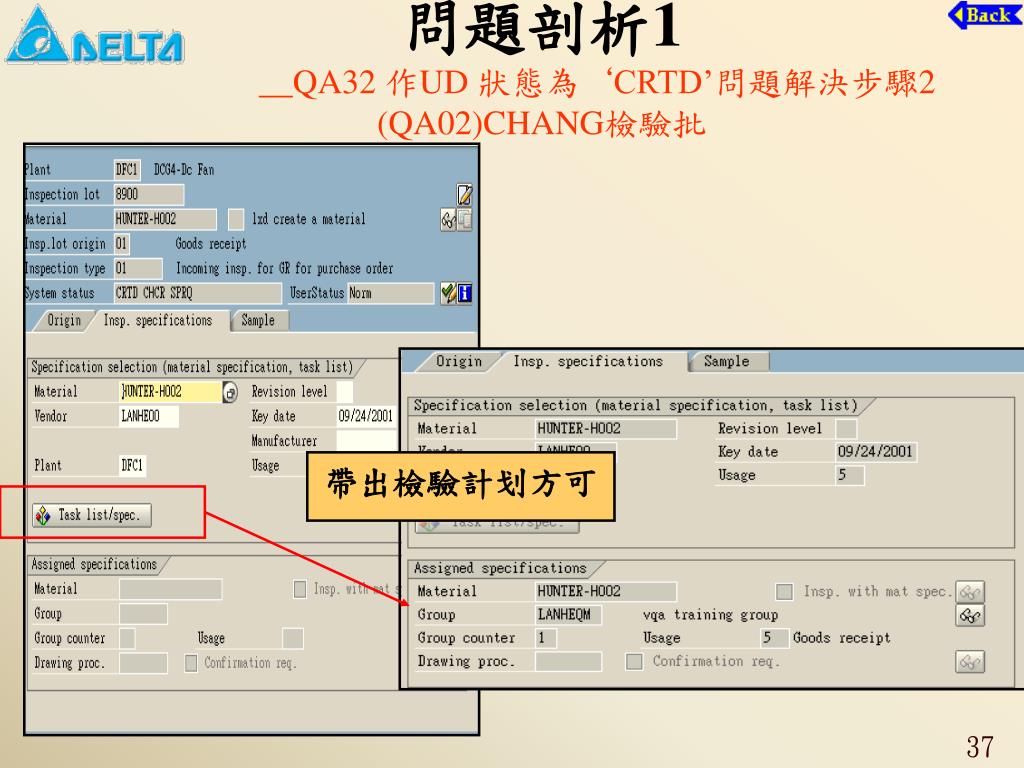

  37. 問題剖析1__QA32 作UD 狀態為‘CRTD’問題解決步驟2(QA02)CHANG檢驗批 帶出檢驗計划方可

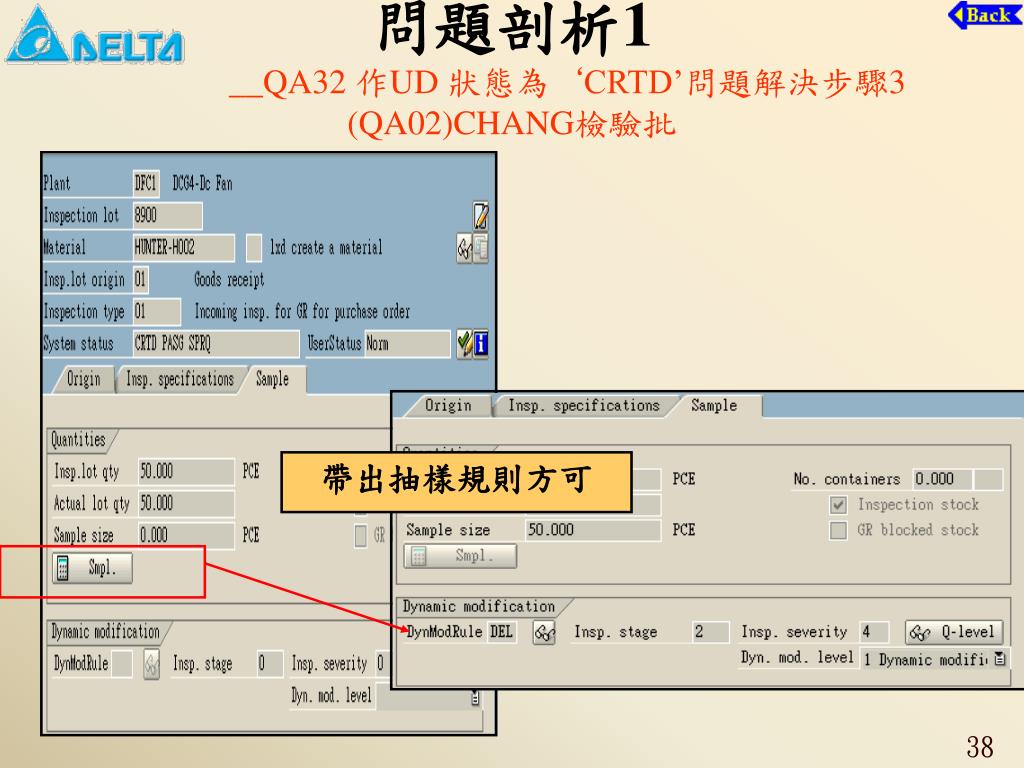

  38. 問題剖析1__QA32 作UD 狀態為‘CRTD’問題解決步驟3(QA02)CHANG檢驗批 帶出抽樣規則方可

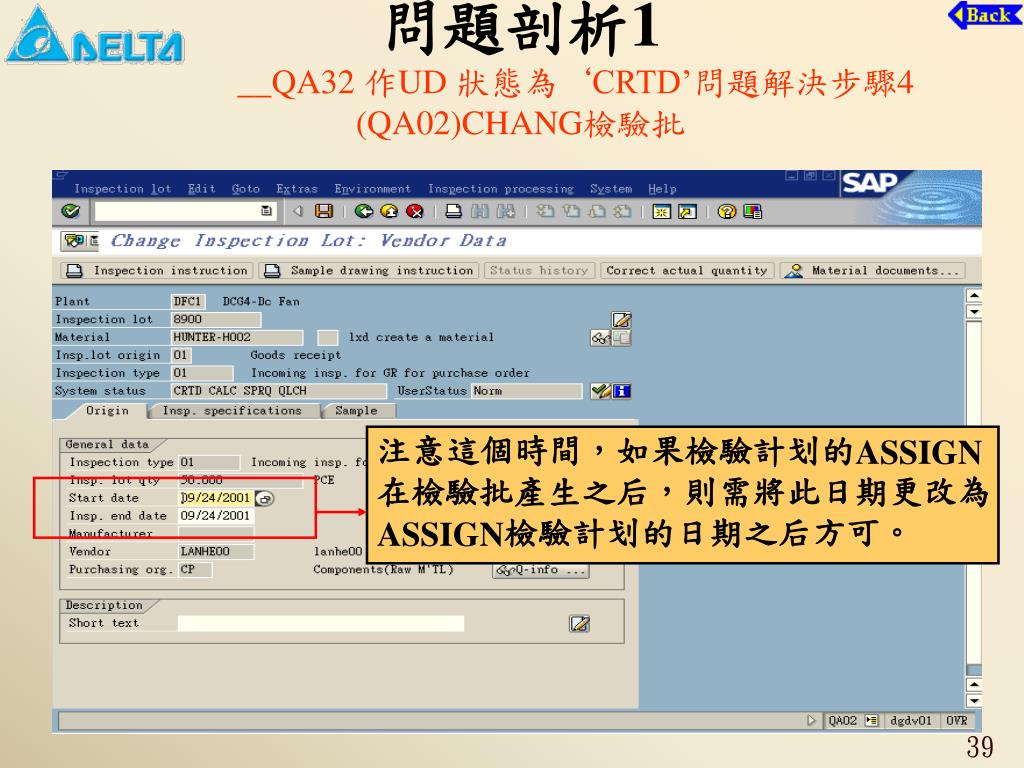

  39. 問題剖析1__QA32 作UD 狀態為‘CRTD’問題解決步驟4(QA02)CHANG檢驗批 注意這個時間，如果檢驗計划的ASSIGN 在檢驗批產生之后，則需將此日期更改為 ASSIGN檢驗計划的日期之后方可。

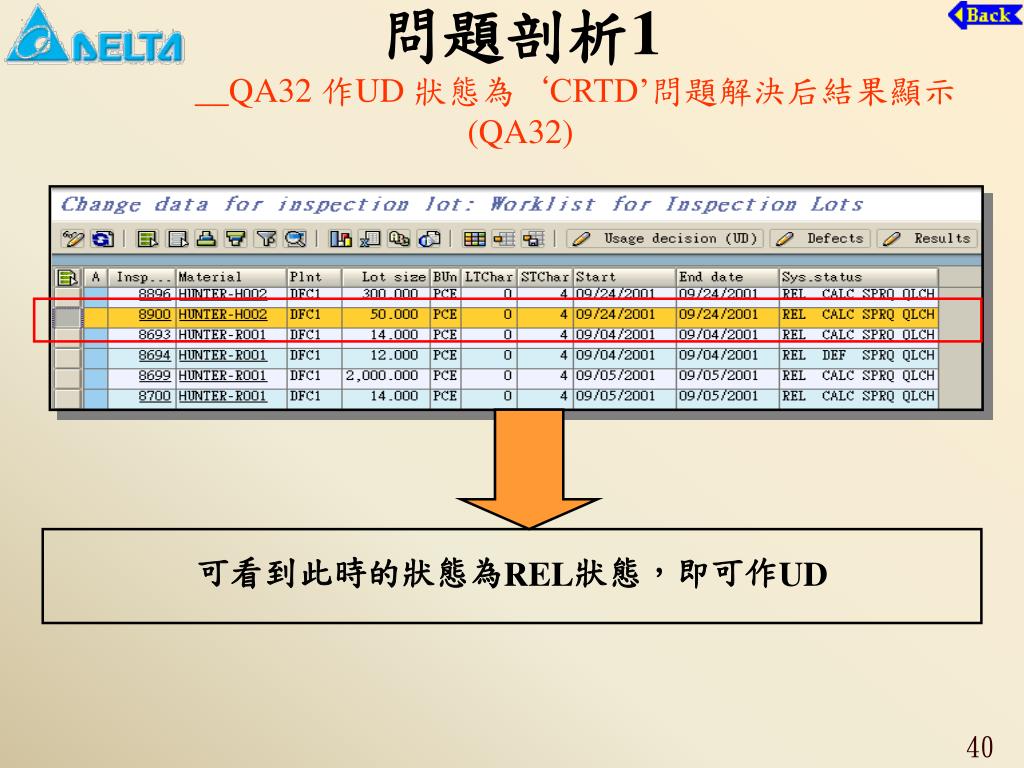

  40. 問題剖析1__QA32 作UD 狀態為‘CRTD’問題解決后結果顯示(QA32) 可看到此時的狀態為REL狀態，即可作UD

  41. 問題剖析2___MIGO收料后無法產生檢驗批 1、工程有維護成免檢，QM VIEW不論維護成什么都不會產生檢驗批﹔工程有維護成非免檢，QM VIEW的01沒有ACTIVE起來，照樣不會產生檢驗批。只有當工程維護成非免檢，且QM VIEW的01 ACTIVE起來才會產生檢驗批。 2、在沒有產生檢驗批的情況下，若需要通過檢驗批作UD，再PASS入庫，解決方法是先CANCEL掉該DOCUMENT，修改成可產生檢驗批的狀態后，再重新收料，便可產生檢驗批。
