发明专利 申请文件的撰写

1. 发明专利 申请文件的撰写 机械发明审查部流体机械处 李晋珩

2. 内容 1 前 言 2 申请文件的撰写要求 申请文件的撰写步骤 3 撰写实例讲解 4

3. 前言—撰写的重要性 无效过程 审查过程 • 专 利 权 复审过程

4. 前言—申请文件的属性 确权和维护自身权利的依据 法律 专利文件 技术 信息 本领域技术人员 社会公众、检索查询

5. 撰写要求—申请文件组成 权利要求书 摘 要 说明书 必要时应有附图

6. 权利要求撰写的实质要求 • 专利法第26条第4款— 以说明书为依据，清楚，简要 • 专利法实施细则第20条第2款— 独立权利要求的技术方案必须完整，不得缺少必要技术特征 • 专利法第31条第1款— 满足单一性要求

7. 权利要求撰写的形式要求 • 专利法实施细则第19条— 术语一致，不得出现插图和“如图…所示”这样的用语，引用附图标记的形式要求 • 专利法实施细则第21条— 独立权利要求撰写要求 • 专利法实施细则第22，23条— 从属权利要求撰写要求

8. 说明书及其摘要的撰写要求 • 实质性要求：专利法第26条第4款－清楚，完整，本领域技术人员能够实现，支持权利要求书 • 形式要求：专利法实施细则第17，18条 • 说明书摘要的撰写要求－包括发明名称，技术领域，技术问题，技术方案要点及主要用途

9. 申请文件的撰写 • 撰写前的准备工作 • 理解发明，弄清主要技术构思 • 进行必要的检索，找出最接近的现有技术 撰写前的准备工作，必不可少，非常重要

10. 撰写权利要求书的主要步骤 • 确定发明请求保护的技术主题和类型 • 确定最接近的对比文件 • 确定发明要解决的技术问题，以及解决该技术问题的技术方案所必须包括的全部必要技术特征 • 比较发明全部的必要技术特征和最接近的对比文件的技术特征，对独立权利要求进行划界 • 分析其它附加技术特征，撰写从属权利要求

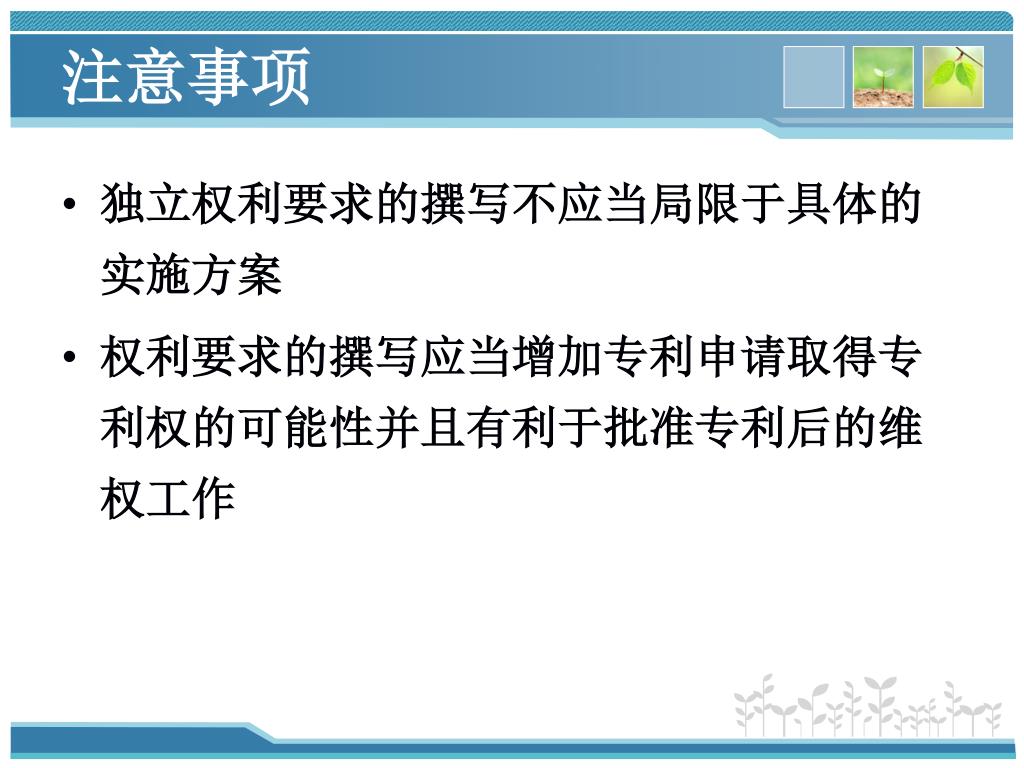

11. 注意事项 • 独立权利要求的撰写不应当局限于具体的实施方案 • 权利要求的撰写应当增加专利申请取得专利权的可能性并且有利于批准专利后的维权工作

12. 申请案介绍—技术领域 • 技术领域 • 微位移技术是精密机械和仪器实现高精度的关键技术之一。微位移技术包括：微位移机构、检测装置和控制系统三大部分。微位移机构是指行程小（毫米、厘米级），精度高（亚微米甚至纳米级）的机构，它是微位移技术中的关键部件之一。广泛应用于生物工程、微电子加工、显微手术及航空航天等诸多微细作业领域

13. 客户提供的现有技术 存在的问题：传统液压缩放机构存在着液压油泄漏,使得传递过程中能 量的损失造成传动效率低,以及活塞与缸体之间的摩擦产生爬行现象, 因此,该类缩放机构的输出位移精度得不到保证.

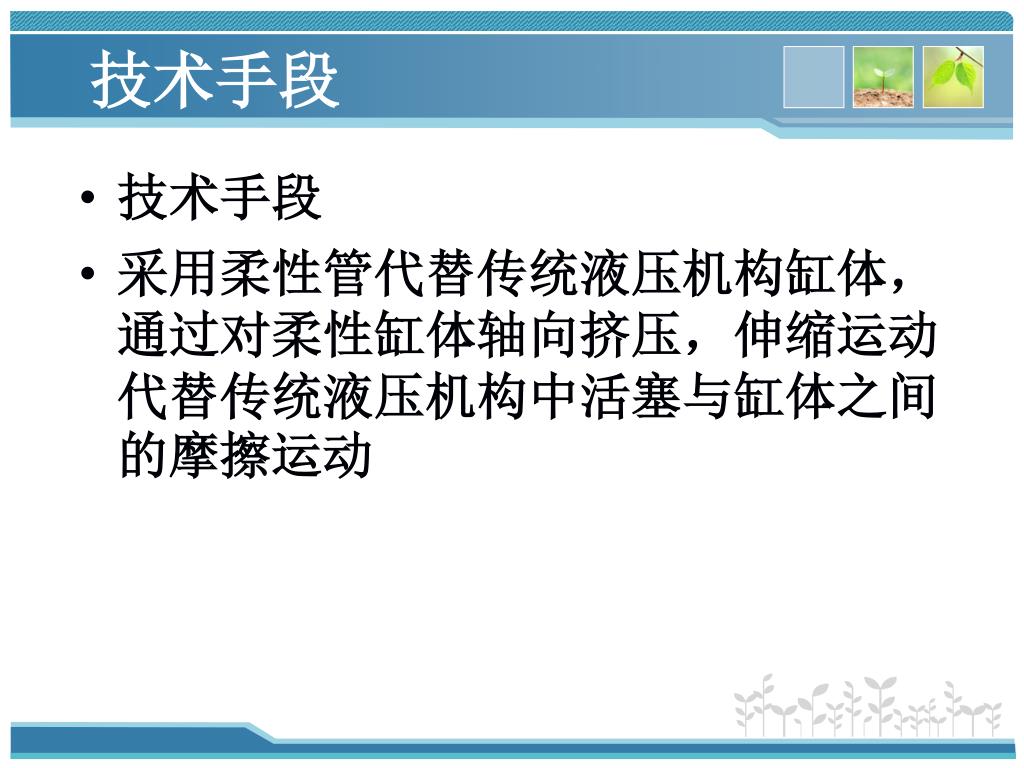

14. 技术手段 • 技术手段 • 采用柔性管代替传统液压机构缸体，通过对柔性缸体轴向挤压，伸缩运动代替传统液压机构中活塞与缸体之间的摩擦运动

15. 申请案的情况介绍 发明 内容 解决 问题 技术 效果 用柔性缸体取代传统的液缸活塞 泄漏，摩擦 迟滞，爬行 传动非线性 传动比稳定操作灵活

16. 第二实施例

17. 第一实施例 少了个输入弹簧

18. 权利要求

19. 交底材料分析 • 该交底材料的信息包括: • 技术领域 • 简单的背景技术 • 发明所解决的技术问题 • 具体实施方式 • 权利要求 基本上满足交底材料的一般要求

20. 检索结果 检索到的现有技术(D1) 承载能力高,但是输出精度低

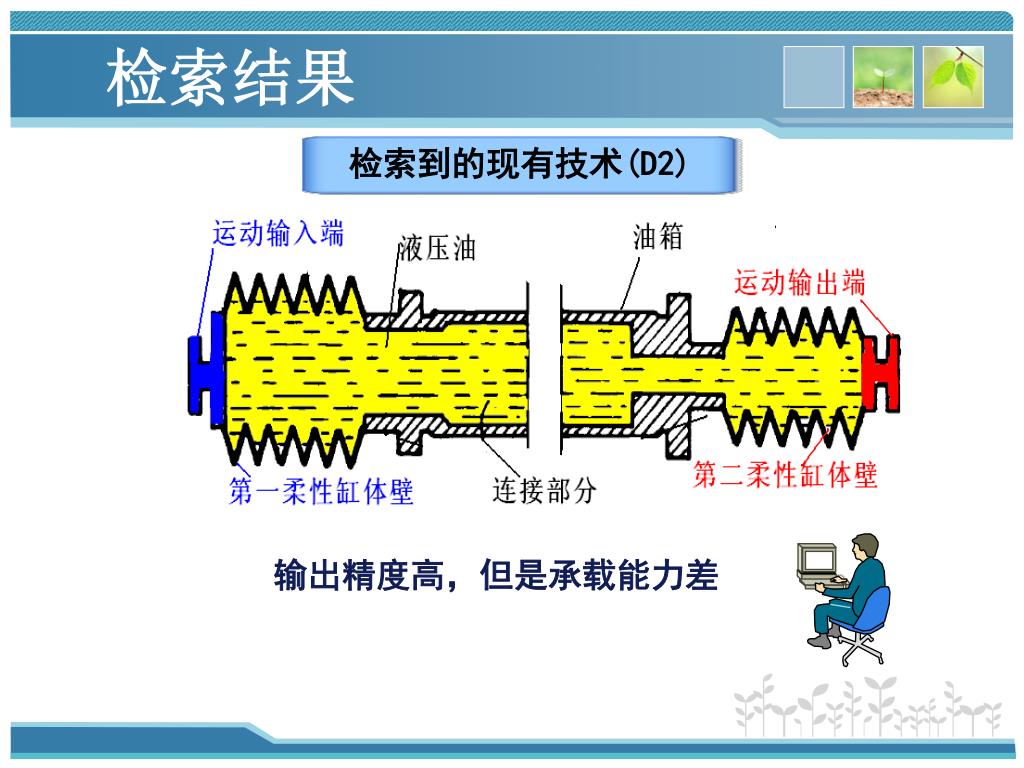

21. 检索结果 检索到的现有技术(D2) 输出精度高，但是承载能力差

22. 检索结果 检索到的现有技术(D3) 输出位移为：Δx2＝Δx1 k1/（k1＋k2） 载荷在加载过程中，产生波动振荡，影响输出精度

23. 思考 • 讨论的问题: • 不做检索，本发明认为所解决的技术问题与检索后本发明实际所解决的技术问题是否相同，不做检索会产生什么样的不利的结果?

24. 问题1 • 在不检索的基础上进行撰写申请文件可能产生如下的不利的后果： • （1）独立权利要求概括的范围可能不恰当 • （2）说明书撰写的侧重点也可能发生变化，例如在发明内容部分，技术效果的说明和试验论证部分

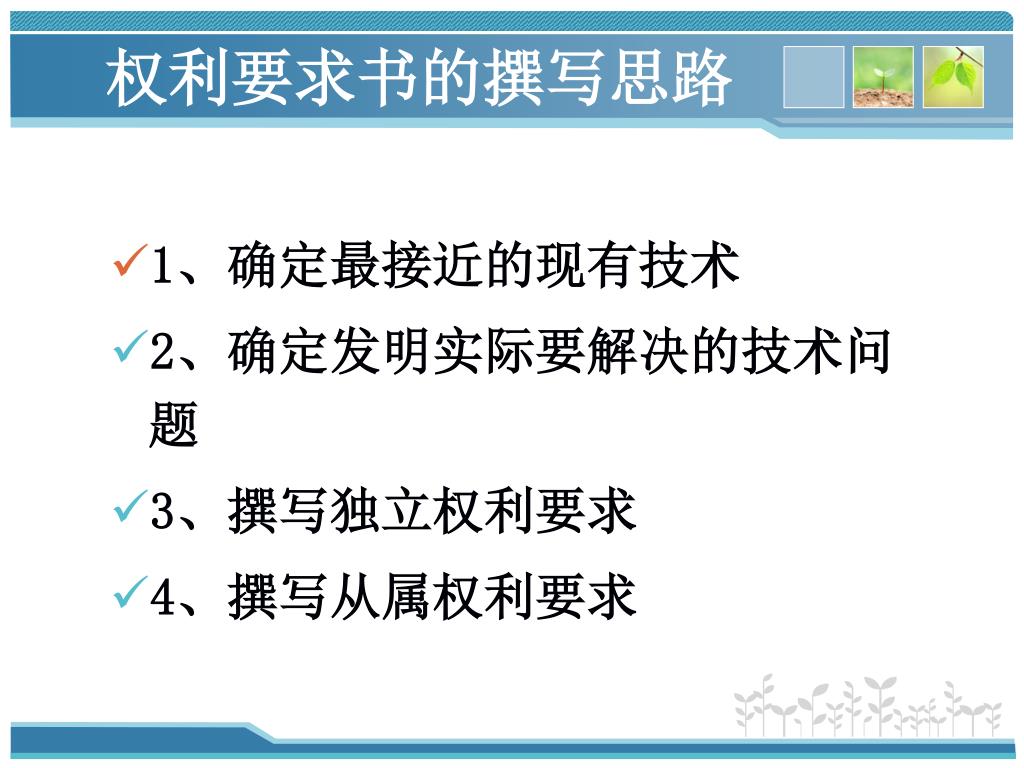

25. 权利要求书的撰写思路 • 1、确定最接近的现有技术 • 2、确定发明实际要解决的技术问题 • 3、撰写独立权利要求 • 4、撰写从属权利要求

26. 确定最接近的现有技术 ？ 对比文件2 对比文件3 技术领域 对比文件2 技术问题和技术效果 公开的技术特征最多

27. 特征比对 运动输入端 第一柔性缸体壁 运动输出端 第二柔性缸体壁 油箱和油箱盖 弹簧

28. 确定发明实际要解决的技术问题 相对于对比文件2进行的改进： （1）同时使用柔性缸体和弹簧 实际要解决的技术问题为:提高缩放机构的输出 精度和承载能力

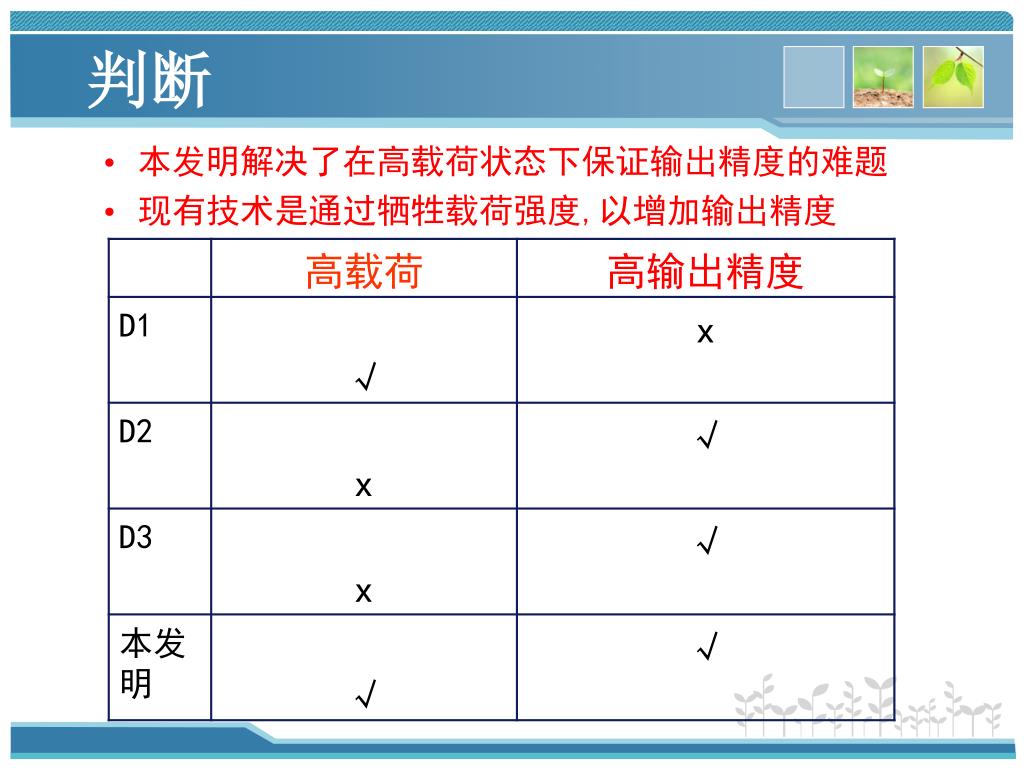

29. 判断 • 本发明解决了在高载荷状态下保证输出精度的难题 • 现有技术是通过牺牲载荷强度,以增加输出精度

30. 撰写独立权利要求 （1）确定全部必要技术特征 （2）确定本发明与最接近现有技术的共有技术特征和区别技术特征 ,撰写独立权利要求 （3）独立权利要求具备新颖性和创造性判断 （4）独立权利要求的合理性概括

31. 确定全部必要技术特征

32. 完成初步的独立权利要求 • 一种液压微位移运动缩放机构，其中：输入端柔性缸体 （101，201）一端与输入端盖（102，202）密封固接，另一端与油箱盖（109，209）密封固接，输出端柔性缸体 （106，206）一端与输出端盖（104，204）密封固接，另一端与油箱盖（109，209）密封连接，油箱盖（109，209）上和输入端柔性缸体（101，201）、输出端柔性缸体 （106，206）相对的位置设有通孔，其特征在于：所述输出端盖（104，204）和油箱盖（109，209）之间设有输出弹簧（107，207） 。

33. 新颖性和创造性的判断 新颖性 权利要求1相对于对比文件1-3具有新颖性。 单独对比原则

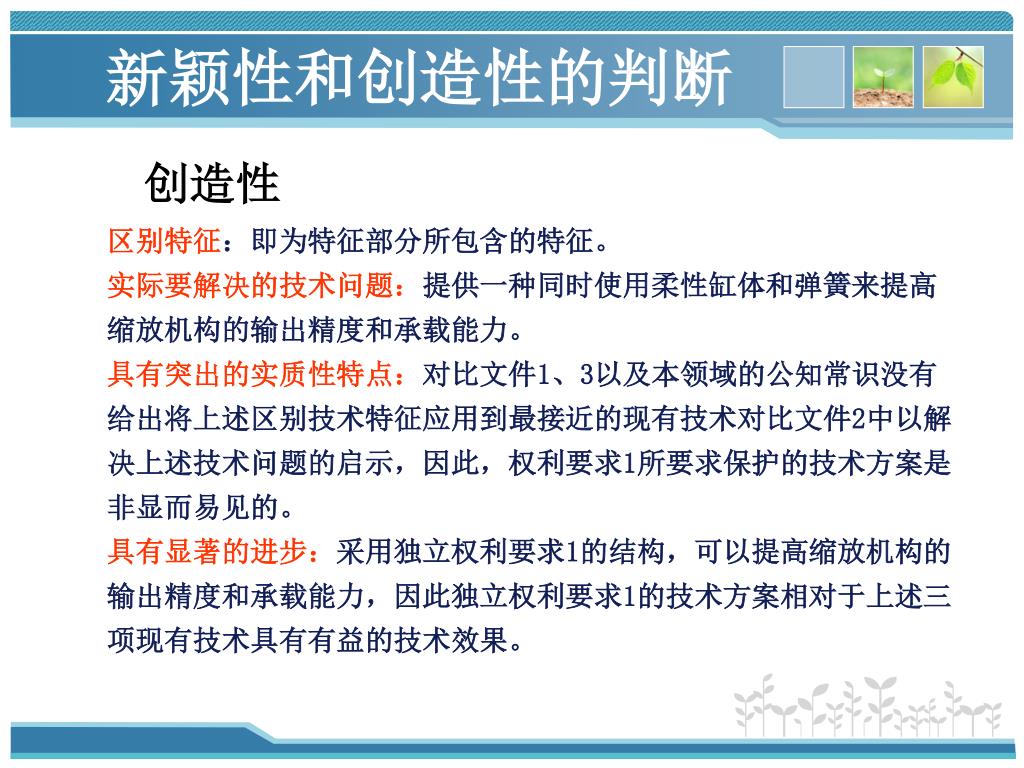

34. 新颖性和创造性的判断 创造性 区别特征：即为特征部分所包含的特征。 实际要解决的技术问题：提供一种同时使用柔性缸体和弹簧来提高缩放机构的输出精度和承载能力。 具有突出的实质性特点：对比文件1、3以及本领域的公知常识没有给出将上述区别技术特征应用到最接近的现有技术对比文件2中以解决上述技术问题的启示，因此，权利要求1所要求保护的技术方案是非显而易见的。 具有显著的进步：采用独立权利要求1的结构，可以提高缩放机构的输出精度和承载能力，因此独立权利要求1的技术方案相对于上述三项现有技术具有有益的技术效果。

35. 权利要求的合理性概括 • 尽可能最大化的保护申请人的利益 • 有关油箱盖技术特征概括为将所述输入端柔性缸体和输出端柔性缸体连通的刚性连通体。

36. 撰写从属权利要求 为了更好的维护发明人的合法权益，需要通过撰写从属权利要求来构建一个有层次的保护体系。这里不做重点讲述。

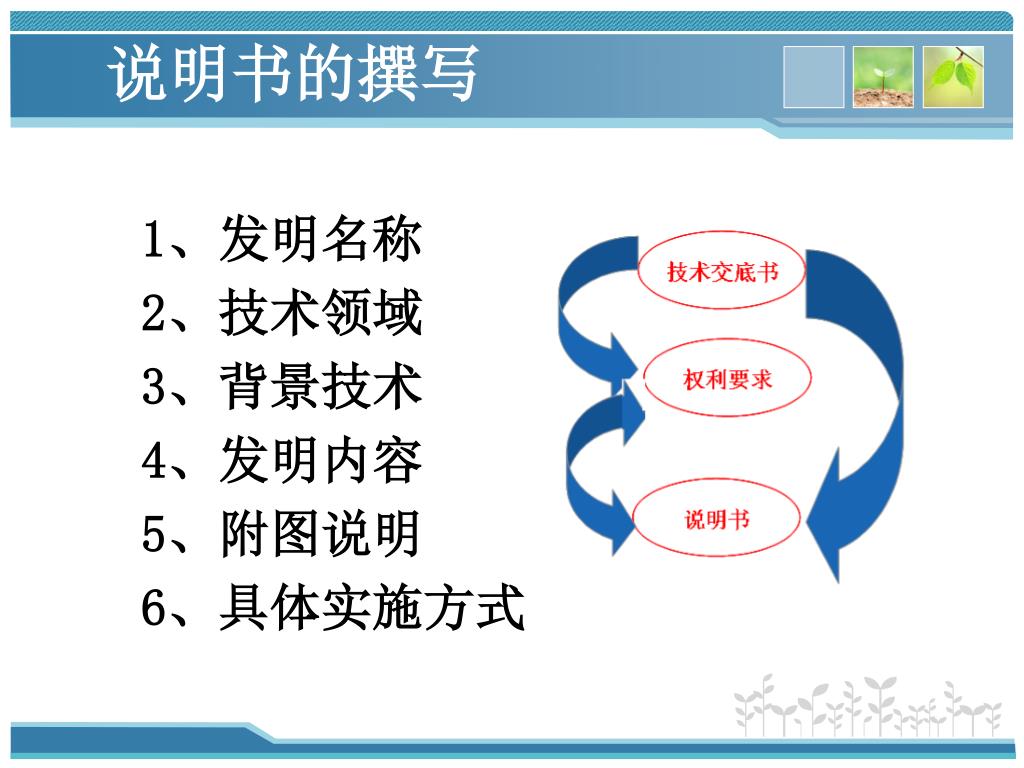

37. 说明书的撰写 1、发明名称 2、技术领域 3、背景技术 4、发明内容 5、附图说明 6、具体实施方式

38. 说明书的撰写 1、发明名称 液压微位移运动的缩放机构 2、技术领域 一种微位移运动缩放机构，具体是一种液压微位移运动缩放机构

39. 说明书的撰写 3、背景技术 • 所属技术领域简介 • 从技术交底材料中可以看出，微位移运动缩放机构是扩大微位移机构具有较大有效承载能力和相对较大的有效行程的关键，其中本发明所要解决的技术问题就是：提高微位移运动缩放机构的有效行程和有效承载能力

40. 说明书的撰写 • 4、发明内容 • 参照权利要求书进行撰写 • 5、附图说明

41. 说明书的撰写—具体实施方式 • 6. 具体实施方式－技术原理分析 本发明 D2 D3

42. 说明书的撰写—具体实施方式 • 具体实施方式－技术原理分析 • 如图I中所示，当柔性缸体液压运动缩放机构所承受载荷大于f时，由于柔性缸体变形的非线性会导致输入位移与输出位移的比值不能保持恒定。

43. 说明书的撰写—具体实施方式 • 具体实施方式－技术原理分析 • 图II中所示，当由弹簧构成的运动缩放机构所承受载荷大于f时，由于弹簧变形的非线性，也会导致输入位移与输出位移的比值不能保持恒定，因此，弹簧式的运动缩放机构的输出精度在载荷较大时也会降低。

44. 说明书的撰写—具体实施方式 • 具体实施方式－技术原理分析 • 柔性缸体和弹簧组合使用其原理参见图III。当该运动缩放机构承受的载荷大于f且小于F时，柔性缸体和弹簧由于载荷过大均会产生非线性的变形。但两者的变形方向相反，变形量相等。

45. 小结 • 撰写前的准备工作 • 理解发明，弄清主要技术构思 • 进行必要的检索，找出最接近的现有技术 • 权利要求书的撰写 • 注意合理概括

46. 案例练习 • 确定发明请求保护的技术主题和类型 • 确定发明要解决的技术问题，以及解决该技术问题的技术方案所必须包括的全部必要技术特征 • 比较发明全部的必要技术特征和最接近的对比文件的技术特征，对独立权利要求进行划界 • 分析其它附加技术特征，撰写从属权利要求

47. 谢谢!
