  1. IEEE 802.3ae 10 Gb Ethernet Ante Alić Zagreb, svibanj 2004.

  2. ŠTO? IEEE 802.3ae 10 Gb Ethernet standard bi trebao proširiti 802.3 protokole (jako popularni Ethernet) na brzinu od 10 Gbps i pritom zadovoljiti 5 kriterija: / 22

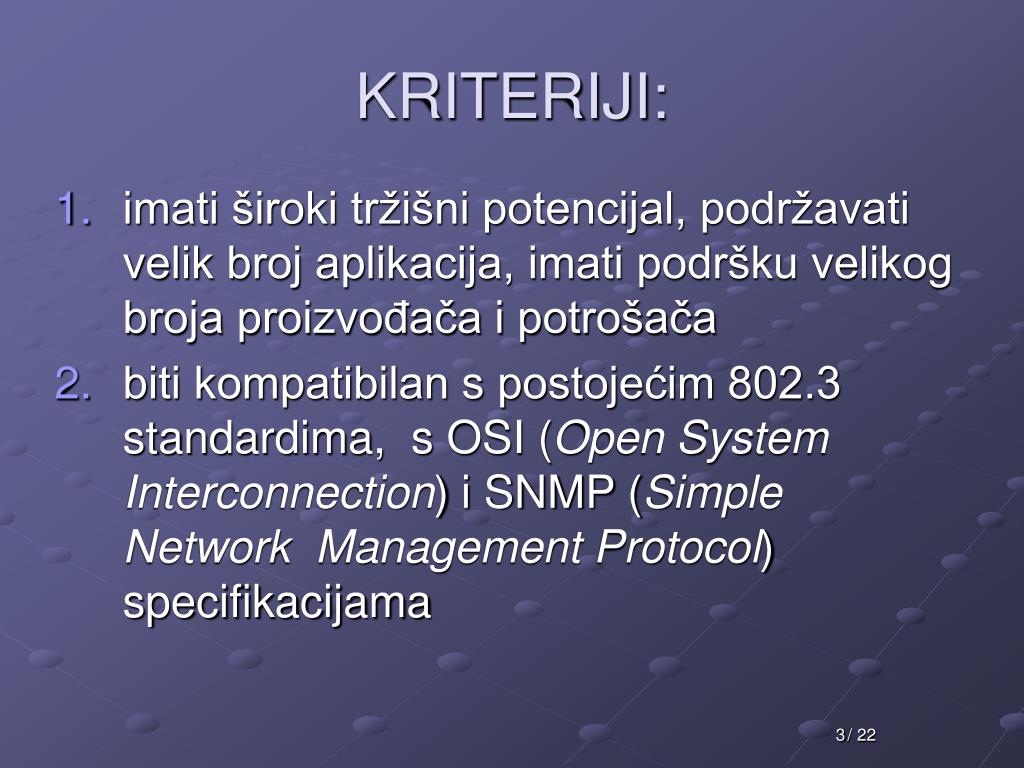

  3. KRITERIJI: • imati široki tržišni potencijal, podržavati velik broj aplikacija, imati podršku velikog broja proizvođača i potrošača • biti kompatibilan s postojećim 802.3 standardima, s OSI (Open System Interconnection) i SNMP (Simple Network Management Protocol) specifikacijama / 22

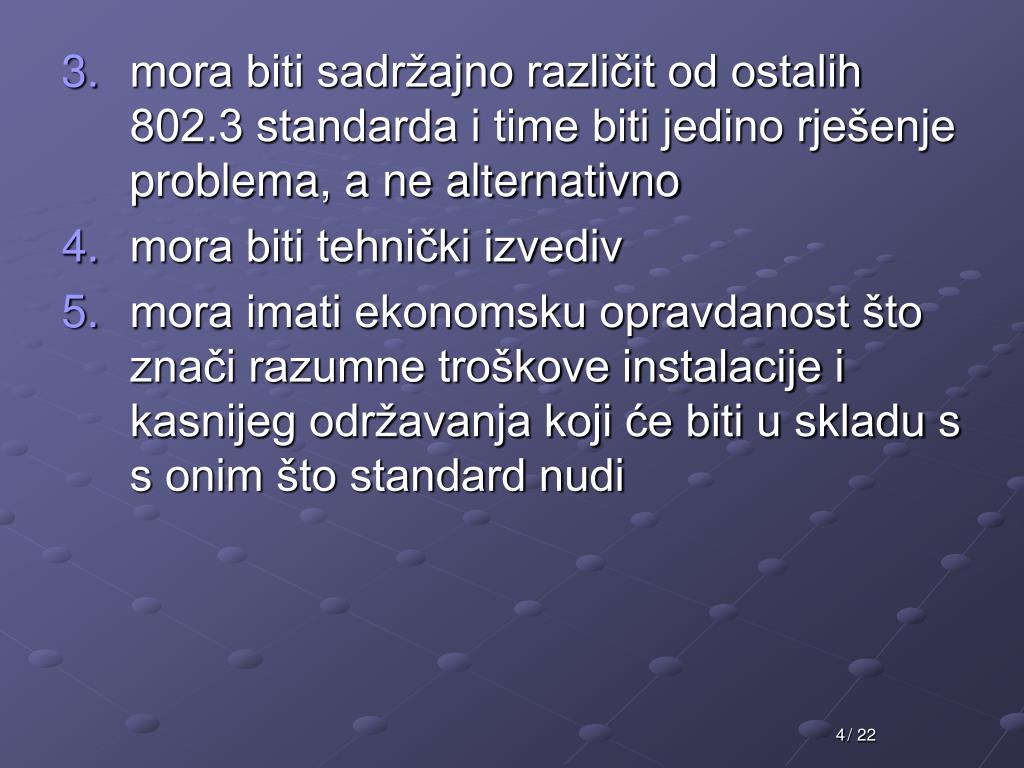

  4. mora biti sadržajno različit od ostalih 802.3 standarda i time biti jedino rješenje problema, a ne alternativno • mora biti tehnički izvediv • mora imati ekonomsku opravdanost što znači razumne troškove instalacije i kasnijeg održavanja koji će biti u skladu s s onim što standard nudi / 22

  5. TKO? • IEEE 802.3ae Task Force • podršku joj pruža 10GEA (10 Gigabit Ethernet Alliance) / 22

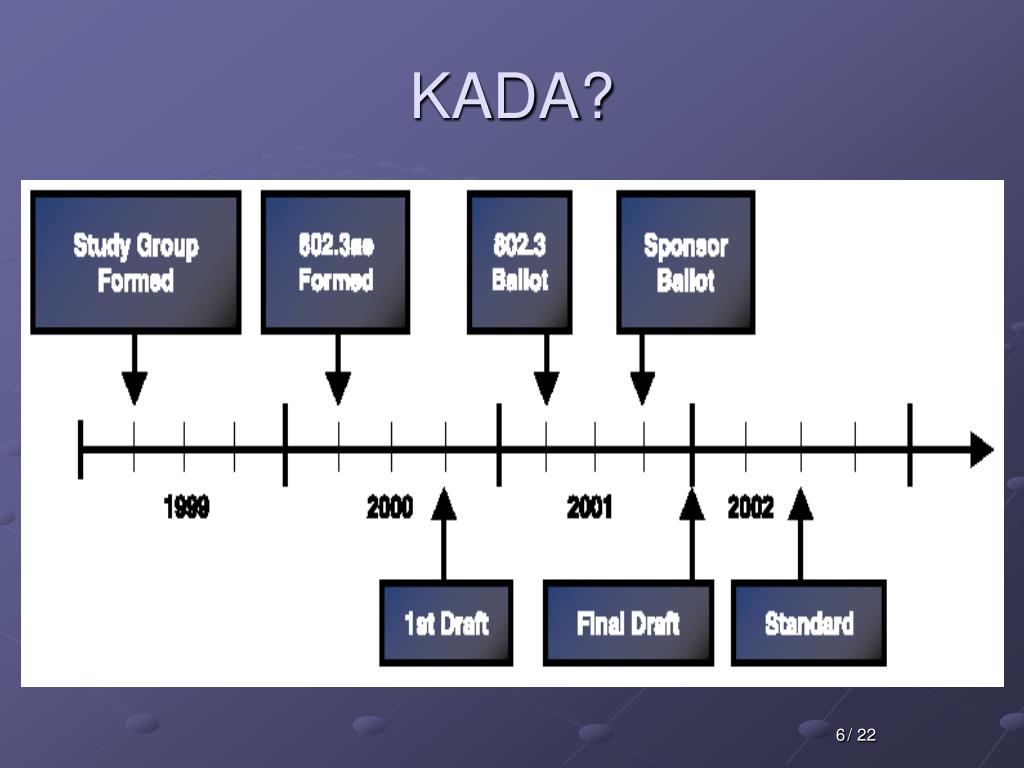

  6. KADA? / 22

  7. KAKO? Od Etherneta se zadržava: • MAC protokol • format Ethernet okvira • najmanja i najveća veličina okvira / 22

  8. Protokolna arhitektura IEEE 802.3ae: / 22

  9. PMD – 10GBASE-xy • slovo x S – short wavelength, L – long wavelength, E – extra long wavelength; • slovo y R – LAN PHY koji koristi kodiranje 64B66B, W – LAN PHY koji koristi enkapsulaciju 64B66B podataka u okvire OC-192c/STM-64 (VC-4-64c); 10GBASE-LX4 – WWDM PMD L – long wavelength, X - kodiranje 8B10B, 4 – broj valnih duljina koje se šalju; / 22

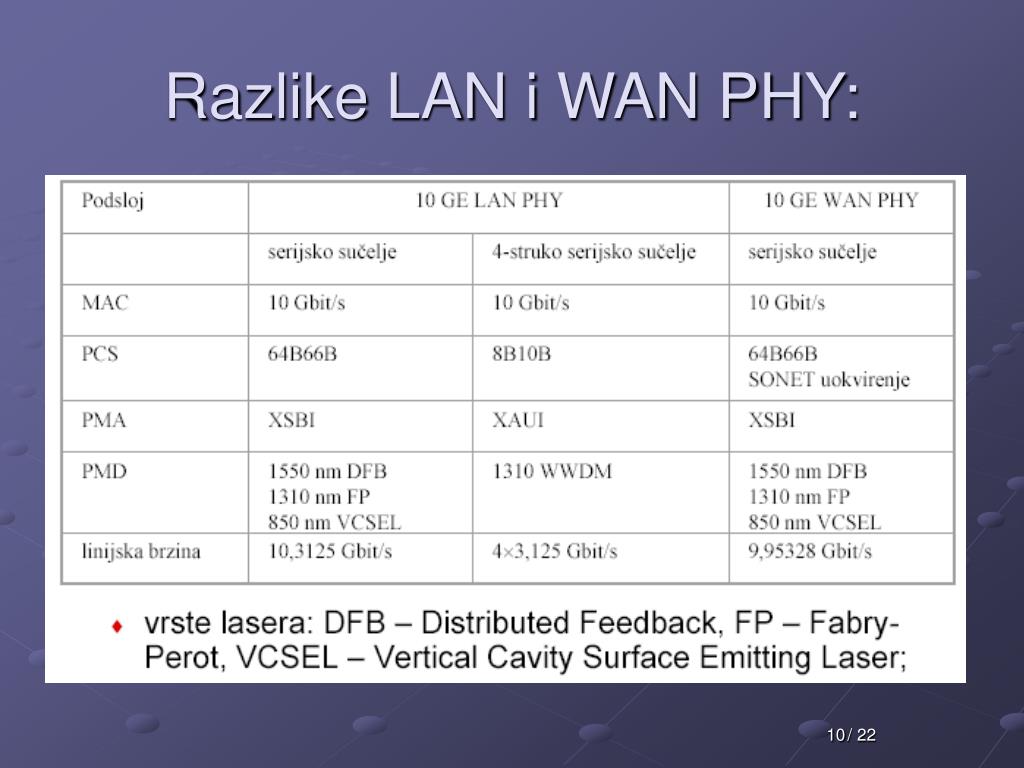

  10. Razlike LAN i WAN PHY: / 22

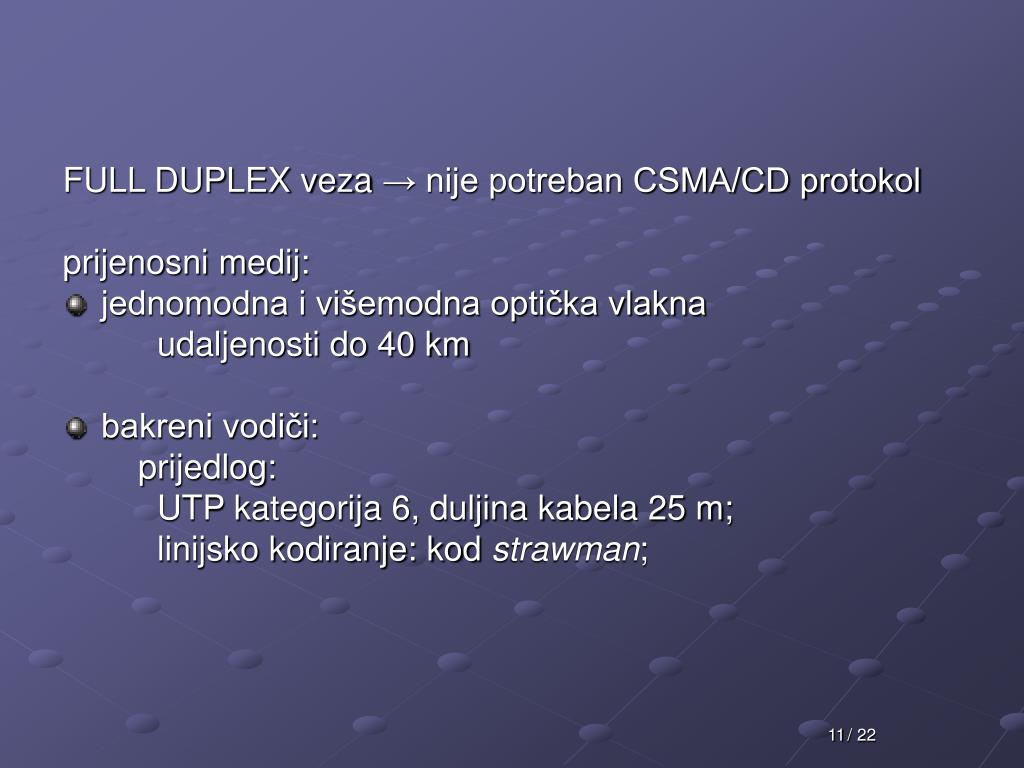

  11. FULL DUPLEX veza → nije potreban CSMA/CD protokol prijenosni medij: • jednomodna i višemodna optička vlakna udaljenosti do 40 km • bakreni vodiči: prijedlog: UTP kategorija 6, duljina kabela 25 m; linijsko kodiranje: kod strawman; / 22

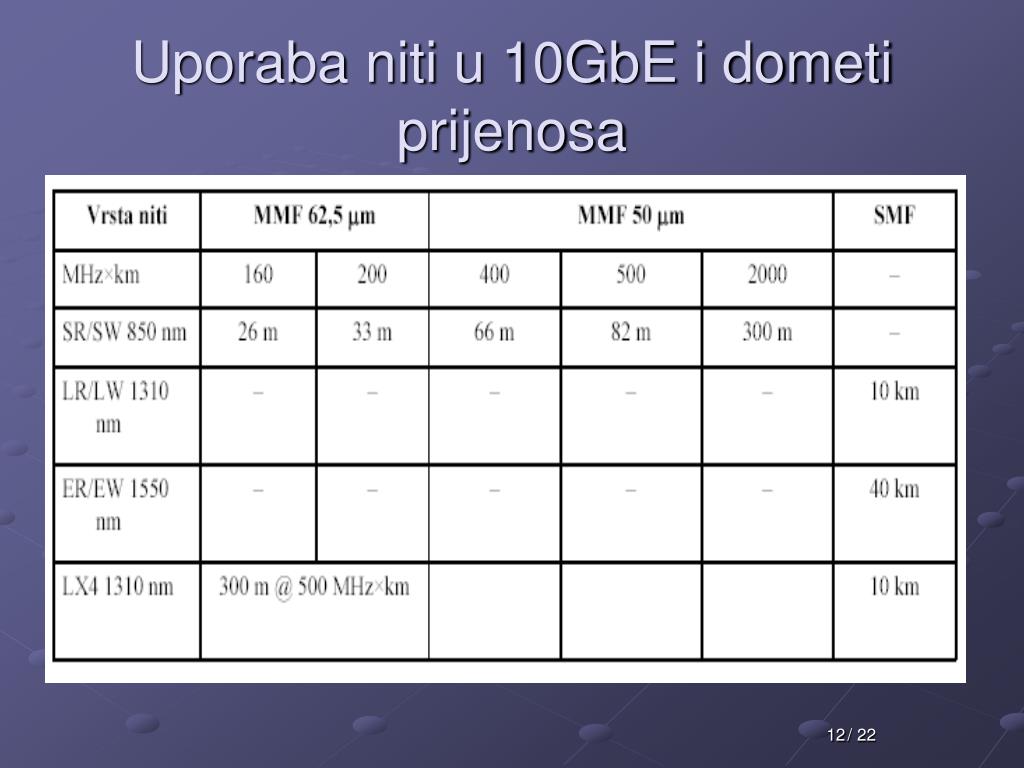

  12. Uporaba niti u 10GbE i dometi prijenosa / 22

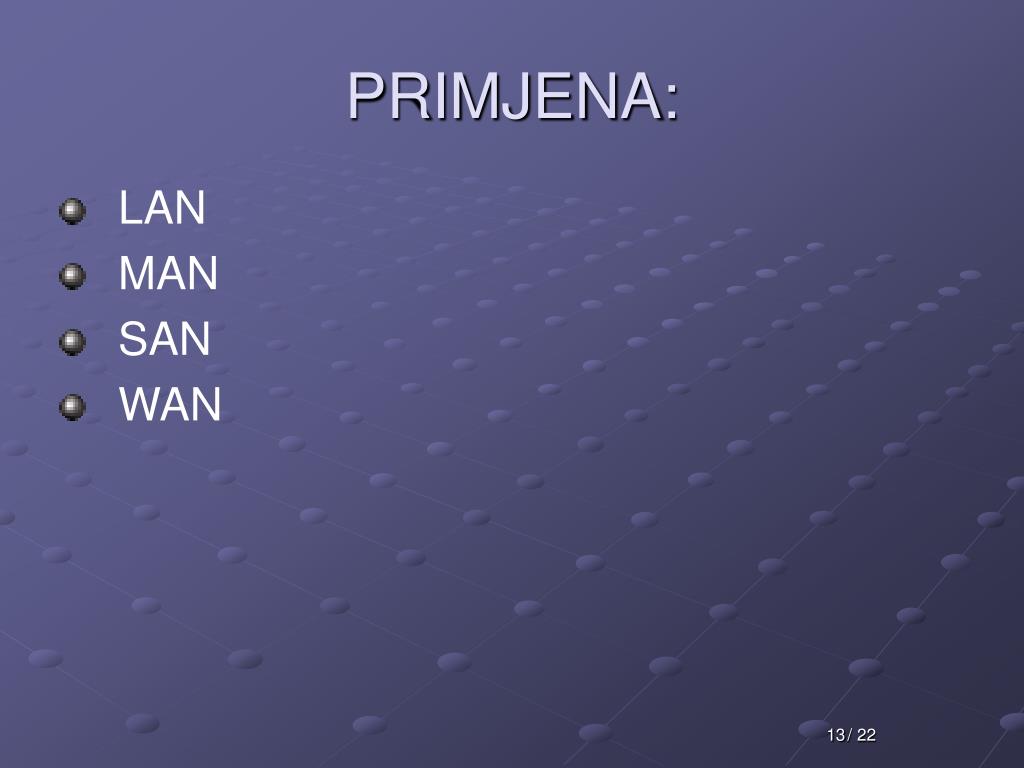

  13. PRIMJENA: • LAN • MAN • SAN • WAN / 22

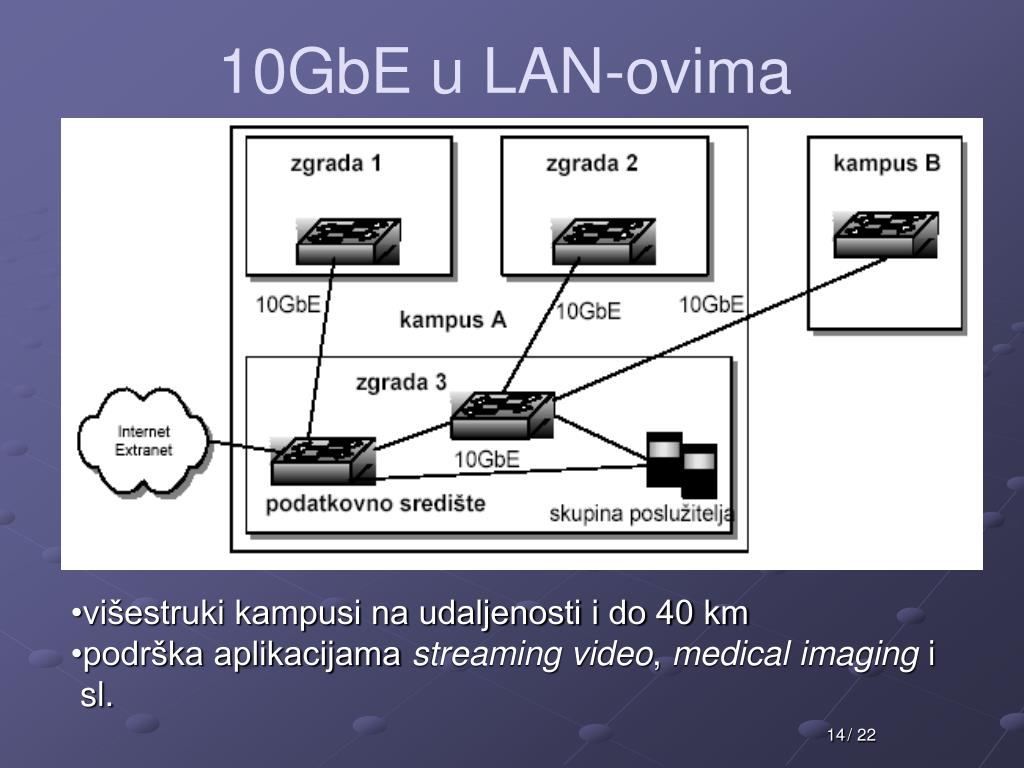

  14. 10GbE u LAN-ovima • višestruki kampusi na udaljenosti i do 40 km • podrška aplikacijama streaming video, medical imaging i • sl. / 22

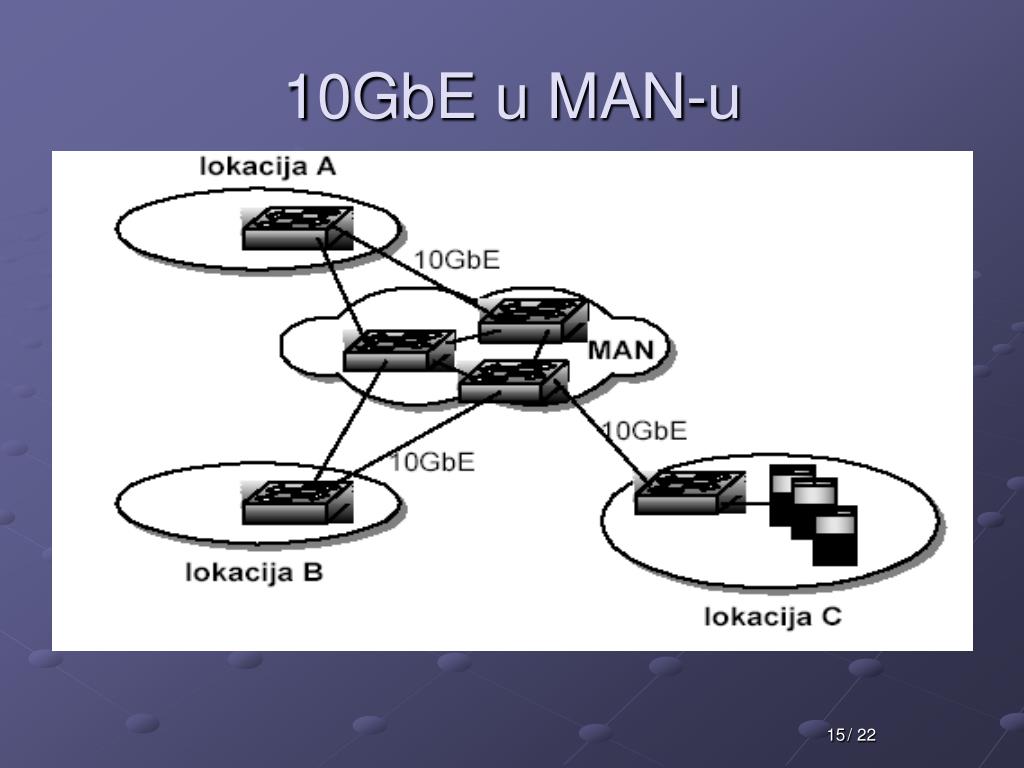

  15. 10GbE u MAN-u / 22

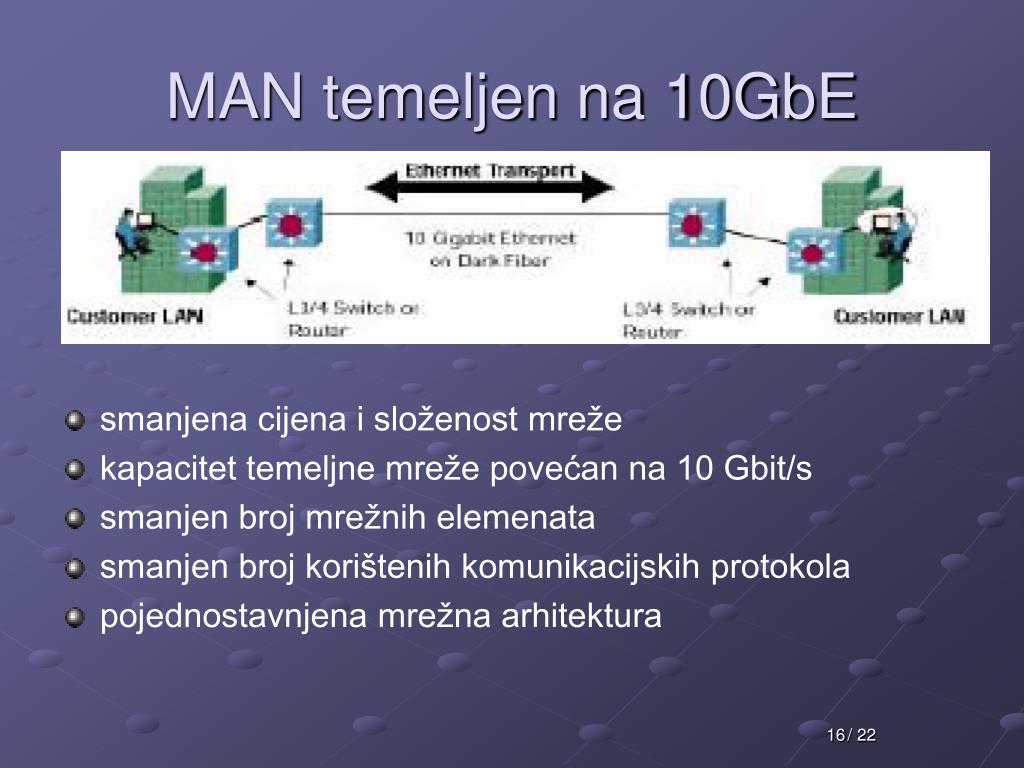

  16. MAN temeljen na 10GbE • smanjena cijena i složenost mreže • kapacitet temeljne mreže povećan na 10 Gbit/s • smanjen broj mrežnih elemenata • smanjen broj korištenih komunikacijskih protokola • pojednostavnjena mrežna arhitektura / 22

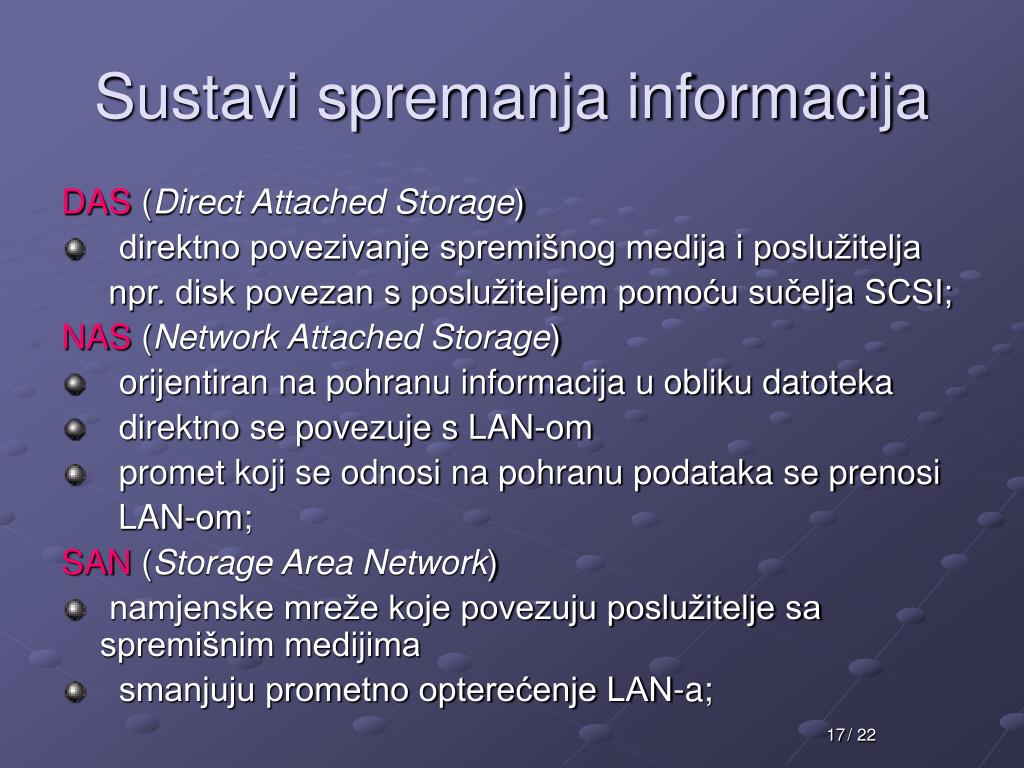

  17. Sustavi spremanja informacija DAS (Direct Attached Storage) • direktno povezivanje spremišnog medija i poslužitelja npr. disk povezan s poslužiteljem pomoću sučelja SCSI; NAS (Network Attached Storage) • orijentiran na pohranu informacija u obliku datoteka • direktno se povezuje s LAN-om • promet koji se odnosi na pohranu podataka se prenosi LAN-om; SAN (Storage Area Network) • namjenske mreže koje povezuju poslužitelje sa spremišnim medijima • smanjuju prometno opterećenje LAN-a; / 22

  18. 10GbE u SAN-ovima 10GbE je rješenje za objedinjavanje spremišnih i mrežnih aplikacija / 22

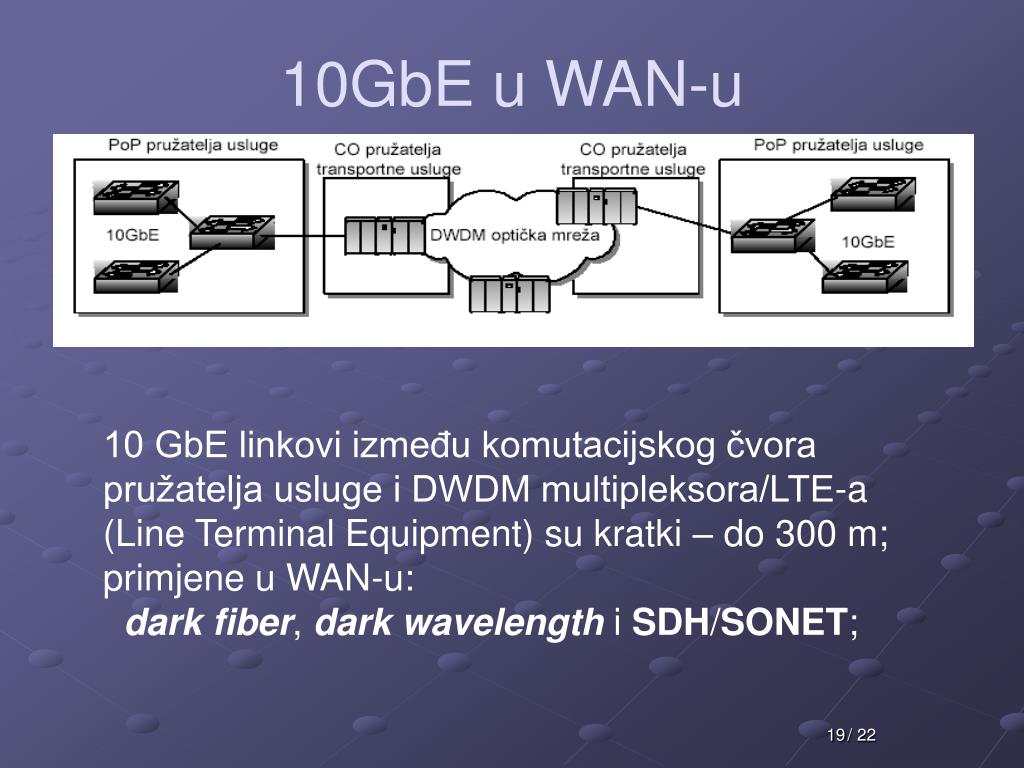

  19. 10GbE u WAN-u 10 GbE linkovi između komutacijskog čvora pružatelja usluge i DWDM multipleksora/LTE-a (Line Terminal Equipment) su kratki – do 300 m; primjene u WAN-u: dark fiber, dark wavelength i SDH/SONET; / 22

  20. Obilježja 10GbE u WAN-u • u ranijim inačicama Ethernet nije bio kompatibilan s SDH/SONET sustavima bila je potrebna pretvorba okvira na granici mreža; • izlaz WIS-a je kompatibilan sa SDH okvirima OC-192c ili STM-64 – brzina 9953,28 Mbit/s; / 22

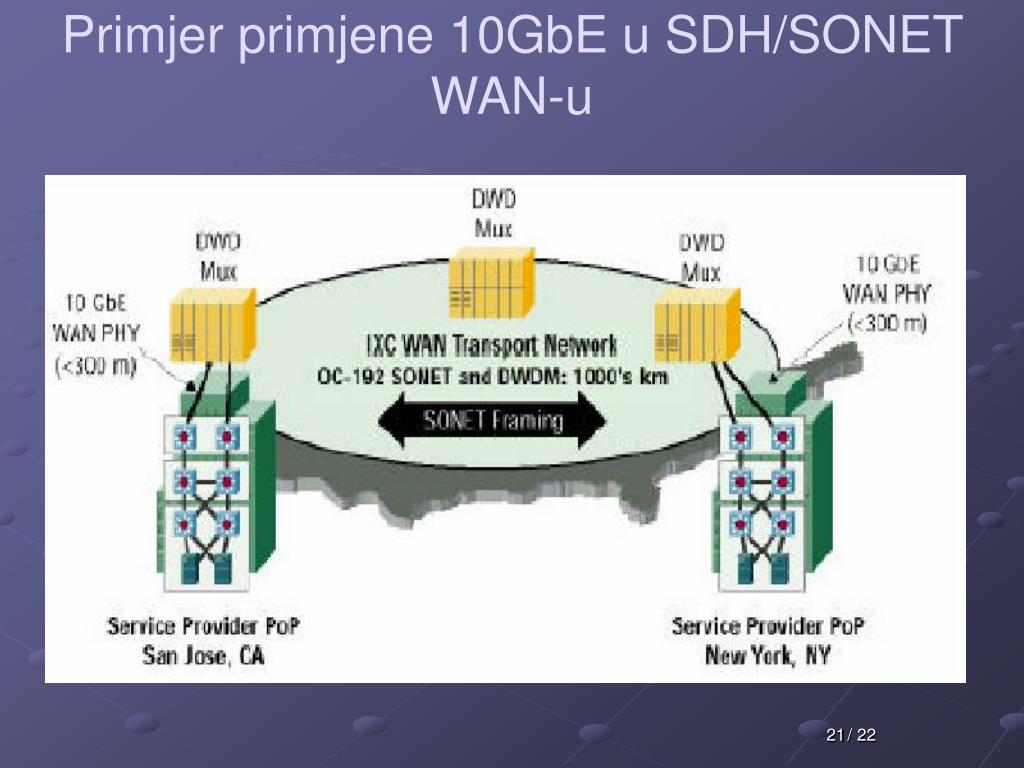

  21. Primjer primjene 10GbE u SDH/SONET WAN-u / 22

  22. Zaključak 10 GbE nudi: • potencijalno najniže troškove vlasništva (infrastruktura/funkcioniranje/ljudski kapital) • pomak k višim razinama performansi • međuoperativnost različitih proizvođača (Plug and Play) • uhodano i poznato mrežno upravljanje. / 22
