1. Μπεϋζιανά &Νευρωνικά Δίκτυα Εξόρυξη Δεδομένων και Αλγόριθμοι Μάθησης Φροντιστήριο Σκούρα Αγγελική skoura@ceid.upatras.gr

2. 1ο Μέρος Φροντιστηρίου:Μπεϋζιανά Δίκτυα

3. Εισαγωγή στα Μπεϋζιανά Δίκτυα (1/2) • Πρόκειται για κατηγοριοποιητές που κάνουν αποτίμηση πιθανοτήτων και όχι πρόβλεψη. • Αυτό πολλές φορές είναι πιο χρήσιμο και αποτελεσματικό. • Εδώ οι προβλέψεις έχουν έναν βαθμό και σκοπός είναι το αναμενόμενο κόστος να ελαχιστοποιείται. • Βασίζεται στη στατιστική θεωρία κατηγοριοποίησης του Bayes. • Στόχος είναι να κατηγοριοποιηθεί ένα δείγμα Χ σε μια από τις δεδομένες κατηγορίες C1,C2,..,Cn χρησιμοποιώντας ένα μοντέλο πιθανότητας που ορίζεται σύμφωνα με τη θεωρία του Bayes. • Ένα Bayesian δίκτυο είναι ένα γραφικό μοντέλο που κωδικοποιεί πιθανοτικές σχέσεις ανάμεσα σε ένα σύνολο μεταβλητών.

4. Εισαγωγή στα Μπεϋζιανά Δίκτυα (2/2) • Κάθε κατηγορία χαρακτηρίζεται από μια εκ των προτέρων πιθανότητα. • Υποθέτουμε πως το δεδομένο δείγμα Χ ανήκει σε μια κλάση Ci. • Βασισμένοι στους ορισμούς και τα παραπάνω καθορίζουμε την εκ των υστέρων πιθανότητα.

5. Μπεϋζιανοίκατηγοριοποιητές • Ο πιο γνωστός Bayesian κατηγοριοποιητής είναι ο naive Bayesian κατηγοριοποιητής. • Υποθέτει πως η επίδραση ενός γνωρίσματος σε μια δεδομένη κατηγορία είναι ανεξάρτητη από τις τιμές των άλλων γνωρισμάτων. • Ένας άλλος Bayesian κατηγοριοποιητής είναι τα Bayesian Belief Networks • Είναι γραφικά μοντέλα που επιτρέπουν την παρουσίαση των εξαρτήσεων μεταξύ των υποσυνόλων των γνωρισμάτων

6. Κανόνας Bayes • Σημαντικός νόμος πιθανοτήτων, ο οποίος είναι γνωστός ως κανόνας του Bayes (1700μΧ). • Με απλό τρόπο ο κανόνας του Bayes μπορεί να εκφραστεί ως εξής: • Όπου Ρ(a) είναι η πιθανότητα του γεγονότος a και P(a|b) είναι η δεσμευμένη πιθανότητα του a δεδομένου του γεγονότος b.

7. Παράδειγμα εφαρμογής Κανόνα Bayes • Για παράδειγμα ας υποθέσουμε ότι η μηνιγγίτιδα μπορεί να προκαλέσει δύσκαμπτο λαιμό σε ποσοστό 50%. • Επιπλέον υποθέτουμε ότι γνωρίζουμε από πληθυσμιακές μελέτες ότι ένας στους 50.000 ανθρώπους έχουν μηνιγγίτιδα και ένας στους 20 έχει δύσκαμπτο λαιμό. • Θέλουμε να βρούμε την πιθανότητα ένας ασθενής που παραπονιέται για δύσκαμπτο να έχει μηνιγγίτιδα. Αναλυτικότερα πόσο πιθανή είναι η μηνιγγίτιδα δοθέντος δύσκαμπτου λαιμού.

8. Παράδειγμα εφαρμογής Κανόνα Bayes • P(μηνιγγίτιδα|δύσκαμπτος λαιμός) = P(δύσκαμπτος λαιμός| μηνιγγίτιδα) x Ρ(μηνιγγίτιδα) / Ρ(δύσκαμπτος λαιμός)= Επομένως εάν ένας ασθενής παραπονιέται ότι έχει δύσκαμπτο λαιμό τότε ηπιθανότητα αυτό να οφείλεται από μηνιγγίτιδα είναι μόνο 0.0002

9. Πεποιθήσεις - Ενδείξεις • Ο όρος πεποιθήσεις (beliefs) αναφέρεται στην πιθανότητα του να είναι μια μεταβλητήσε μία συγκεκριμένη κατάσταση. • Οι εκ των προτέρων πεποιθήσεις (a-prioribeliefs)αποτελούν ειδική περίπτωση πεποιθήσεων πουβασίζονται αποκλειστικά σε πρότερηπληροφορία. • Η ένδειξη (evidence) είναι πληροφορία σχετικά με μία τρέχουσα κατάσταση.

10. Παραλλαγή κανόνα Bayes χρησιμοποιώντας πεποιθήσεις - ενδείξεις • Ένας περισσότερο πολύπλοκος τρόπος έκφρασης του κανόνα του Bayes ο οποίοςπεριλαμβάνει υπόθεση, πρότερη εμπειρία και ένδειξη είναι ο εξής: • Με την παραπάνω σχέση μπορούμε να ανανεώσουμε την πεποίθησή μας για τηνυπόθεση Η δοθείσας της πρόσθετης ένδειξης Ε και της πρότερης εμπειρίας c • Ο αριστερός όρος P(H|E,c) ονομάζεται μεταγενέστερη (posterior) πιθανότητα ήαλλιώς πιθανότητα της υπόθεσης Η αφού λάβουμε υπόψη τη συνέπεια της ένδειξης Εστην πρότερη εμπειρία c • Ο όρος P(H|c) καλείται εκ των προτέρων (a-priori)πιθανότητα της Η δοθείσας μόνο της c • Ο όρος Ρ(Ε|Η,c) καλείται πιθανοφάνεια(likelihood) και δίνει την πιθανότητα της ένδειξης αν δεχτούμε ότι η υπόθεση Η και ηπρότερη πληροφορία c είναι αληθείς (true) • Τέλος ο όρος Ρ(Ε|c) είναι ανεξάρτητοςτου H και μπορεί να θεωρηθεί ως παράγοντας κανονικοποίησης

11. Απεικόνιση Bayesian Δικτύων • Ένα Bayesian δίκτυο είναι ένας άκυκλος γράφος • Κάθε μεταβλητή σε ένα Bayesian δίκτυο αναπαριστάται με έναν κόμβο • Κάθε κόμβος διαθέτει καταστάσεις ή διαφορετικά ένα σύνολο από πιθανές τιμές που αντιστοιχούν σε κάθε μεταβλητή • Οι κόμβοι συνδέονται μεταξύ τους με κατευθυνόμενα βέλη (πλευρές-edges) τα οποία φανερώνουν την αλληλεξάρτηση των μεταβλητών υποδεικνύοντας και την κατεύθυνση της επιρροής • Σε κάθε κόμβο αντιστοιχεί και ένας πίνακας υπό συνθήκη πιθανοτήτων (conditional probability table)

12. Απεικόνιση Bayesian Δικτύων • Σύνολο μεταβλητών και σύνολο κατευθυνόμενων συνδέσμων • Κάθε μεταβλητή έχει ένα πεπερασμένο σύνολο αμοιβαία αποκλειόμενων καταστάσεων • Οι μεταβλητές μαζί με τους κατευθυνόμενους συνδέσμους σχηματίζουν έναν κατευθυνόμενο γράφο • Για κάθε μεταβλητή Α με γονείς Β1, Β2,..Βν υπάρχει ένας πίνακας εξαρτημένων πιθανοτήτων • P(A| Β1, Β2,..Βν)

13. Πίνακες πιθανοτήτων • Η υπό συνθήκη πιθανότητα καθορίζεται μαθηματικά με τη σχέση Ρ(x|p1,p2,..pn), και εκφράζει την πιθανότητα του να βρίσκεται η μεταβλητή Χ σε μια κατάσταση x εάν ο πατέρας Ρ1 βρίσκεται στην κατάσταση p1, ο πατέρας Ρ2 στην κατάσταση p2,..., και ο πατέρας Ρn στην κατάσταση pn. • Οι κόμβοι που δεν έχουν πατέρα έχουν κι αυτοί πίνακα υπό συνθήκη πιθανοτήτων για κάθε κατάσταση του κόμβου

14. 1ο Παράδειγμα Bayesian Δικτύου Κόμβοι, πλευρές και καταστάσεις σε ένα ΒayesianΔίκτυο

15. 2ο Παράδειγμα Bayesian Δικτύου Εδώ έχουμε ένα simple Bayesian network για τα δεδομένα weather Έχει έναν κόμβο για καθέναν από τα 4 χαρακτηριστικά outlook, temperature, humidity, καιwindy καιένα για το class attribute play Σε κάθε πίνακα παρουσιάζεται η κατανομή πιθανότητας που χρησιμοποιείται για την πρόβλεψη των πιθανοτήτων της class για κάθε δοσμένο instance. Το άθροισμα των πιθανοτήτων σε κάθε γραμμή είναι πάντα 1

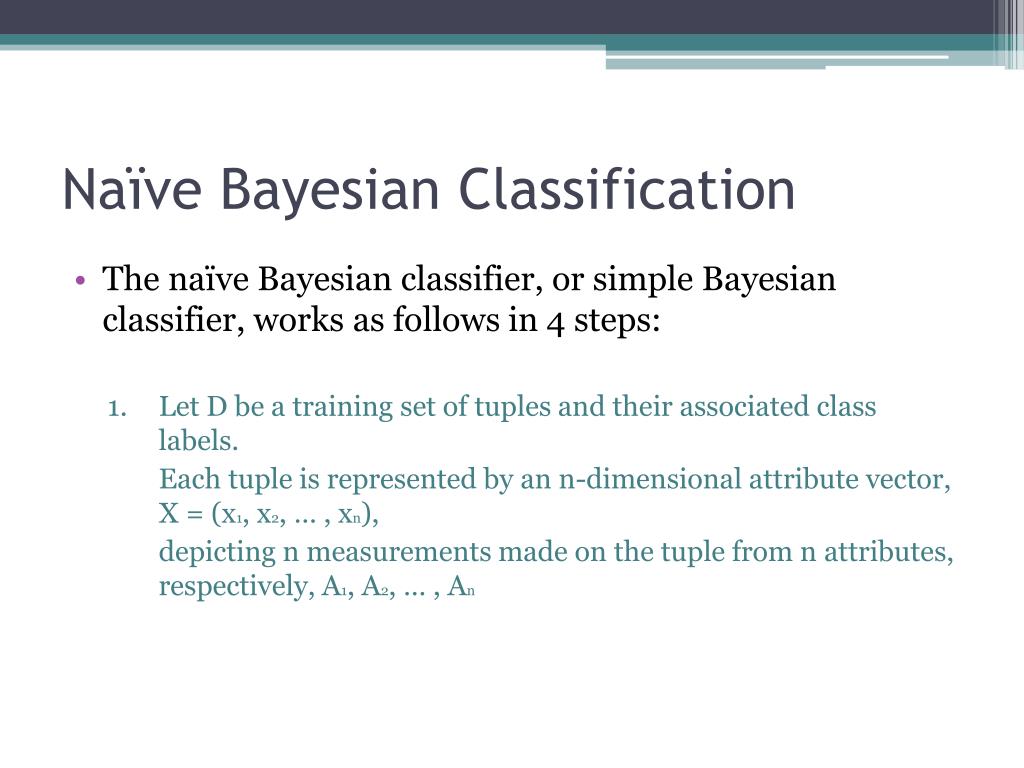

16. Naïve Bayesian Classification • The naïve Bayesian classifier, or simple Bayesian classifier, works as followsin 4 steps: • Let D be a training set of tuples and their associated class labels. Each tuple is represented by an n-dimensional attribute vector, X = (x1, x2, … , xn), depicting n measurements made on the tuple from n attributes, respectively, A1, A2, … , An

17. Naïve Bayesian Classification 2. Suppose that there are m classes, C1, C2, … , Cm. Given a tuple, X, the classifier will predict that X belongs to the class having the highest posterior probability, conditioned on X. That is, the naïve Bayesian classifier predicts that tuple X belongs to the class Ci if and only if P(Ci|X) > P(Cj|X) for 1 ≤ j≤m, j≠ i. Thus we maximize P(Ci|X). The class Ci for which P(Ci|X) is maximized is called the maximum posteriori hypothesis. By Bayes’ theorem

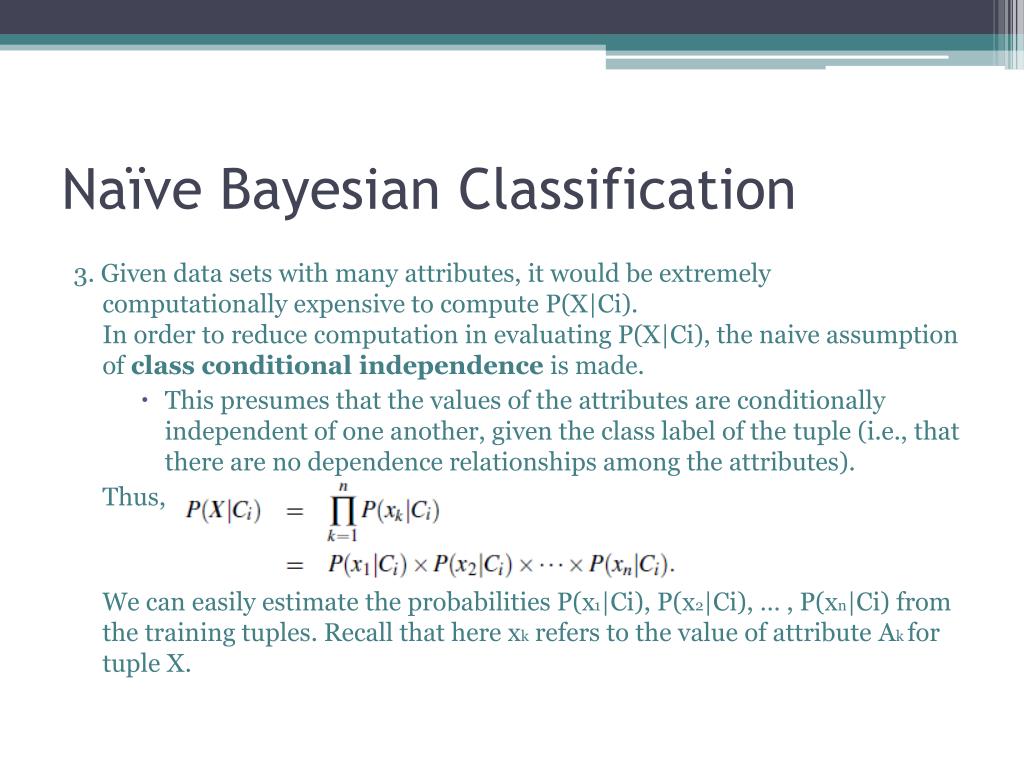

18. Naïve Bayesian Classification 3. Given data sets with many attributes, it would be extremely computationally expensive to compute P(X|Ci). In order to reduce computation in evaluating P(X|Ci), the naive assumption of class conditional independence is made. • This presumes that the values of the attributes are conditionally independent of one another, given the class label of the tuple (i.e., that there are no dependence relationships among the attributes). Thus, We can easily estimate the probabilities P(x1|Ci), P(x2|Ci), … , P(xn|Ci) from the training tuples. Recall that here xk refers to the value of attribute Ak for tuple X.

19. Naïve Bayesian Classification 4. In order to predict the class label of X, P(Xj|Ci)P(Ci) is evaluated for each class Ci. The classifier predicts that the class label of tuple X is the class Ci if and only if P(Xj|Ci)P(Ci) > P(Xj|Cj)P(Cj), 1 ≤ j≤m, j≠ i. In other words, the predicted class label is the class Ci for which P(Xj|Ci)P(Ci) is the maximum.

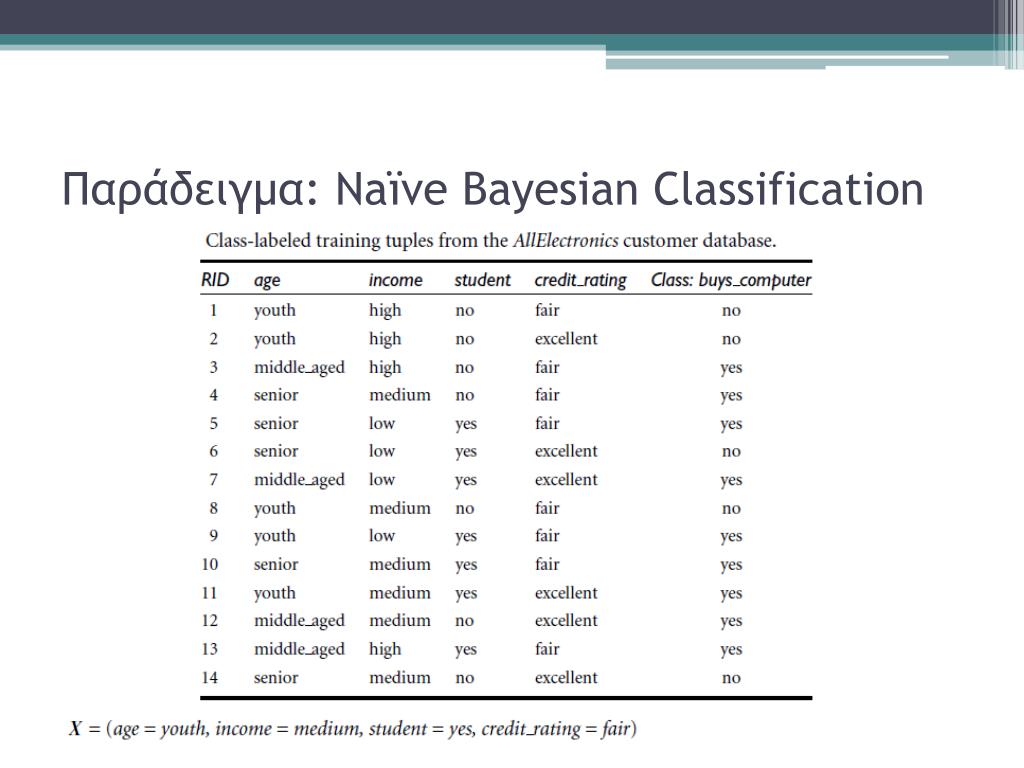

20. Παράδειγμα: Naïve Bayesian Classification

21. 2ο Μέρος Φροντιστηρίου:Νευρωνικά Δίκτυα

22. Εισαγωγή στα Νευρωνικά δίκτυα (1/4) • Οι μέθοδοι εδώ χρησιμοποιούν τα νευρωνικά δίκτυα για να κατασκευάζουν ένα μοντέλο κατηγοριοποίησης ή πρόβλεψης • Το μοντέλο που παράγεται από το δίκτυο εφαρμόζεται για να προβλέψει τις κατηγορίες των μη κατηγοριοποιημένων δειγμάτων

23. Εισαγωγή στα Νευρωνικά δίκτυα (2/4) Βήματα: • Αναγνώριση των χαρακτηριστικών εισόδου και εξόδου • Κατασκευή ενός δικτύου με την κατάλληλη αρχιτεκτονική • Επιλογή του σωστού συνόλου εκπαίδευσης • Εκπαίδευση του δικτύου με βάση ένα αντιπροσωπευτικό σύνολο δεδομένων που θα απεικονίζονται έτσι ώστε να μεγιστοποιηθεί η δυνατότητα του δικτύου να αναγνωρίζει τα πρότυπα • Έλεγχος του δικτύου με χρήση κατάλληλου συνόλου ελέγχου που θα είναι ανεξάρτητο από το σύνολο εκπαίδευσης

24. Εισαγωγή στα Νευρωνικά δίκτυα (3/4) • Αποτελούνται από νευρώνες με βάση την νευρωνική δομή του εγκεφάλου • Επεξεργάζονται τα στοιχεία ένα κάθε φορά και μαθαίνουν συγκρίνοντας τη κατηγοριοποίηση τους για μια εγγραφή με τη γνωστή πραγματική κατηγοριοποίηση της εγγραφής. • Τα λάθη από την αρχική κατηγοριοποίηση της πρώτης εγγραφής επανατροφοδοτούνται στο δίκτυο και χρησιμοποιούνται για να τροποποιήσουν τον αλγόριθμο δικτύων τη δεύτερη φορά. • Η διαδικασία αυτή γίνεται ακολουθιακά.

25. Εισαγωγή στα Νευρωνικά δίκτυα (4/4) • Ένα νευρώνας σε ένα τεχνητό νευρωνικό δίκτυο περιλαμβάνει: • ένα σύνολο βαρών (wi)εισερχόμενων συσχετιζόμενων με τις τιμές (xi) και • μια συνάρτηση που αθροίζει τα βάρη και αντιστοιχεί τα αποτελέσματα σε μια έξοδο (y) • Το δίκτυο οργανώνεται σε επίπεδα. Υπάρχουν νευρώνες: • Εισόδου • Κρυφού επιπέδου • Εξόδου

26. Συνάρτηση Ενεργοποίησης • Εάν xki είναι η i-οστή είσοδος του k νευρώνα, wki: το i-οστό συναπτικό βάρος του k νευρώνα και η συνάρτηση ενεργοποίησης του νευρωνικού δικτύου, τότε η έξοδος yk του k νευρώνα δίνεται από την εξίσωση: • Συναρτήσεις ενεργοποίησης: Η συνάρτηση ενεργοποίησης μπορεί να είναι βηματική , γραμμική, μη γραμμική, στοχαστική. • Βηματική συνάρτηση ενεργοποίησης • Γραμμική συνάρτηση ενεργοποίησης • Η γραμμική συνάρτηση ενεργοποίησης μπορεί να είναι: ή οποιαδήποτε άλλη γραμμική συνάρτηση. • Μη γραμμική συνάρτηση ενεργοποίησης • Η μη γραμμική συνάρτηση ενεργοποίησης που χρησιμοποιείται συνήθως στα νευρωνικά δίκτυα καλείται σιγμοειδής συνάρτηση:

27. Νευρωνικά δίκτυα στο WEKA (1/2) • WEKA provides user control of training parameters: • # of iterations or epochs (“training time”) • Increment of weight adjustments in back propagation (“learning rate”) • Controls on varying changes to increments (“momentum”)

28. Νευρωνικά δίκτυα στο WEKA (2/2) • Momentum: the learningrate • Epochs: the number of passes it will takethrough the data • The network stops whenthe specified number of epochs is reached • With autoBuild set, hidden layers are added andconnected up

29. Perceptron networks(Based on http://hagan.okstate.edu/4_Perceptron.pdf) • Δεδομένα εκπαίδευσης : {p1, t1} {p2,t2} …{pn,tn} where p is an input to the network and t is the corresponding correct (target) output • The output of the network is given by a = hardlim(Wp + b)

30. Single-Neuron Perceptron • Example of a two-input perceptron with one neuron

31. Παράδειγμα 1:Υπολογισμός βαρών σε Single-Neuron Perceptron

32. Παράδειγμα 1:Υπολογισμός βαρών σε Single-Neuron Perceptron • Τυχαία αρχικοποίηση: w =[1.0, –0.8], b=0 • Perceptron Learning Rule for updating the weights • First we define the perceptron error e = t – a = target – output • Με βάση τον Perceptron Learning Rule, για το παράδειγμα της προηγούμενης διαφάνειας έχουμε τελικά w =[3, 0.2]. • Αναλυτική λύση του παραδείγματος θα βρείτε στη διεύθυνση • http://hagan.okstate.edu/4_Perceptron.pdf

33. Παράδειγμα 2:Υπολογισμός βαρών σε Single-Neuron Perceptron • Βρείτε τα βάρη και τη παράμετρο b ενός single neuron perceptron για τα ακόλουθα τρία προβλήματα κατηγοριοποίησης • Ενδεικτική λύση:

34. Παράδειγμα 3:Υπολογισμός βαρών σε Multilayer Perceptron Υπολογίστε τα βάρη του πολυεπίπεδου Perceptron που λύνει το ακόλουθο πρόβλημα κατηγοριοποίησης

35. Γενική Αρχιτεκτονική ενός Multilayer Perceptron

36. Παράδειγμα 3:Υπολογισμός βαρών σε Multilayer Perceptron First Boundary: Second Boundary: First Subnetwork

37. Παράδειγμα 3:Υπολογισμός βαρών σε Multilayer Perceptron Third Boundary: Fourth Boundary: Second Subnetwork

38. Παράδειγμα 3:Υπολογισμός βαρών σε Multilayer PerceptronTotal Network

39. Απορίες?
