  1. Modul02Local Area Network

  2. Tujuan Praktikum • MembuatLANdenganbeberapa PC dan switch • MemasangIP AddresspadaSistemOperasiWindows • MemasangIP AddresspadaSistemOperasiLinux • Melakukanpengujiansambungan LAN

  3. PerangkatPraktikum • Kabel UTP Straight atau Cross • Switch • CD Ubuntu 8.10

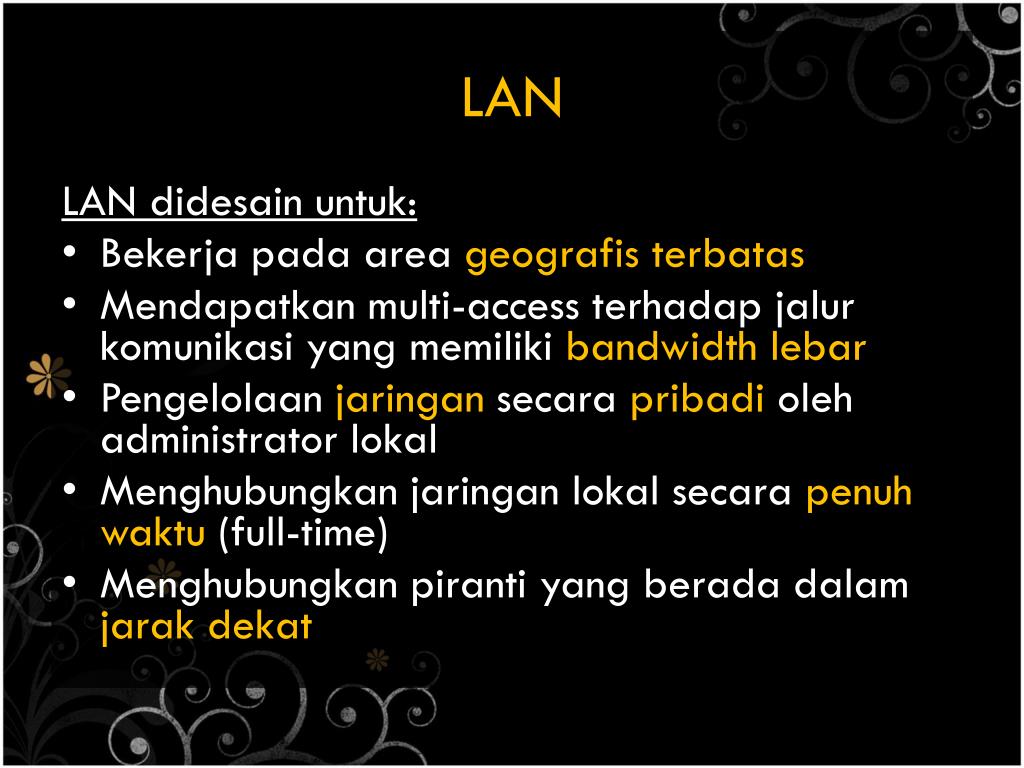

  4. LAN LAN didesainuntuk: • Bekerjapada area geografisterbatas • Mendapatkan multi-access terhadapjalurkomunikasi yang memilikibandwidth lebar • Pengelolaanjaringansecarapribadioleh administrator lokal • Menghubungkanjaringanlokalsecarapenuhwaktu (full-time) • Menghubungkanpiranti yang beradadalamjarakdekat

  5. LAN • LAN Device

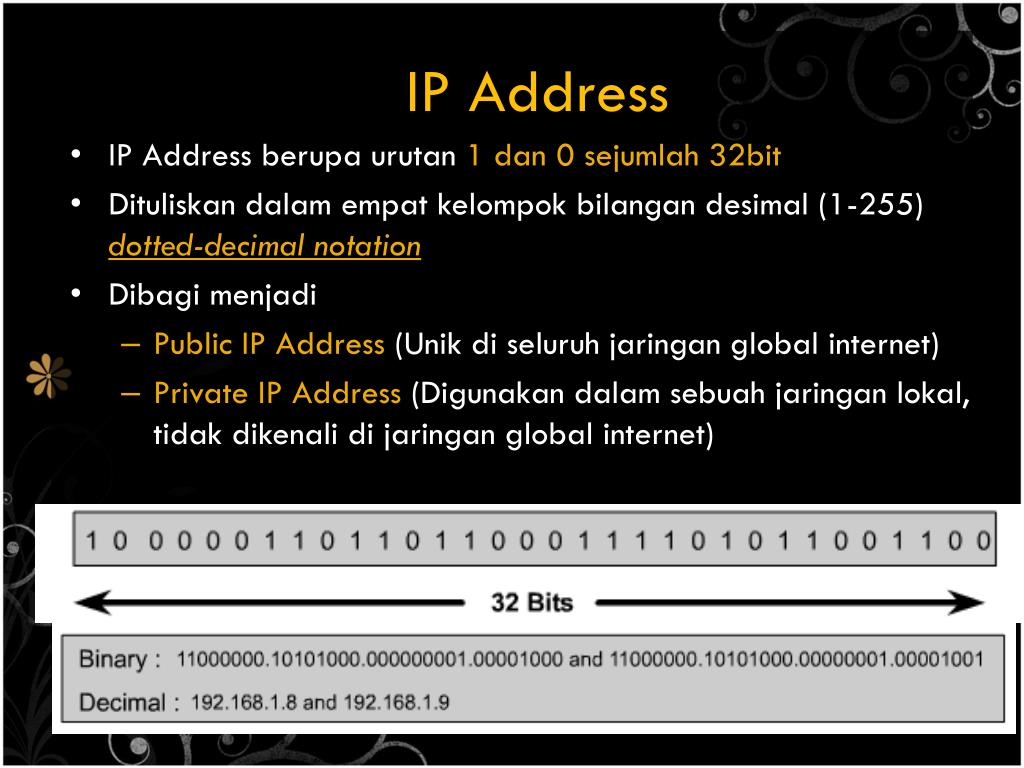

  6. IP Address • IP Address berupa urutan 1 dan 0 sejumlah 32bit • Dituliskan dalam empat kelompok bilangan desimal (1-255) dotted-decimal notation • Dibagi menjadi • Public IP Address (Unik di seluruh jaringan global internet) • Private IP Address (Digunakan dalam sebuah jaringan lokal, tidak dikenali di jaringan global internet)

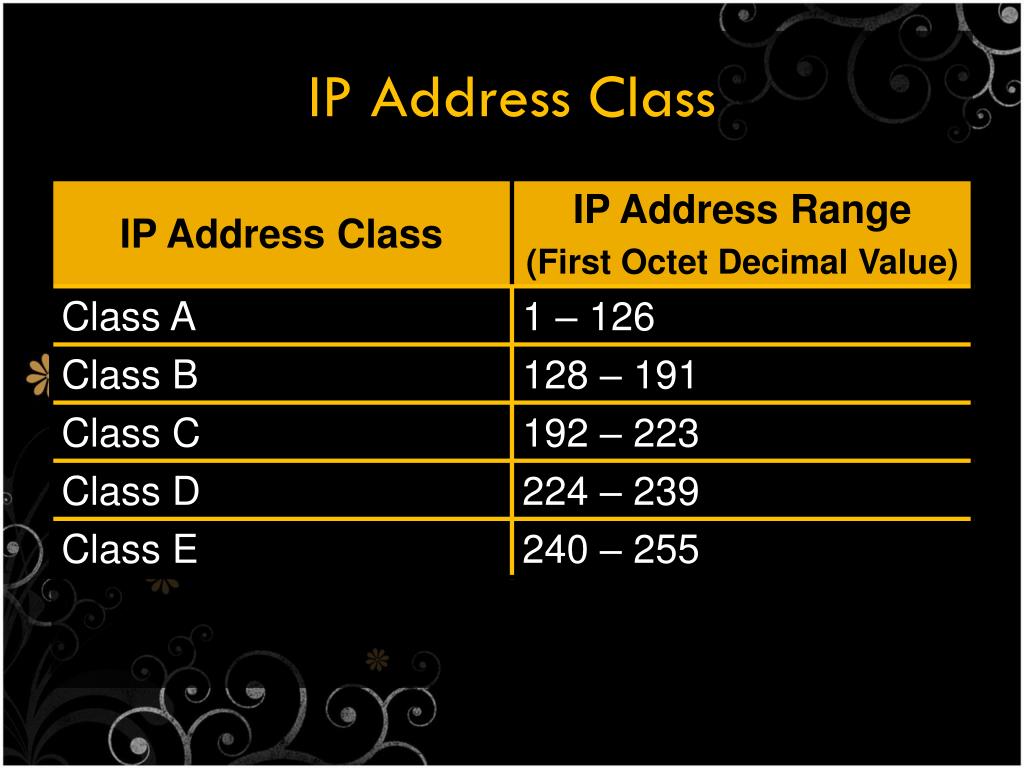

  7. IP Address Class

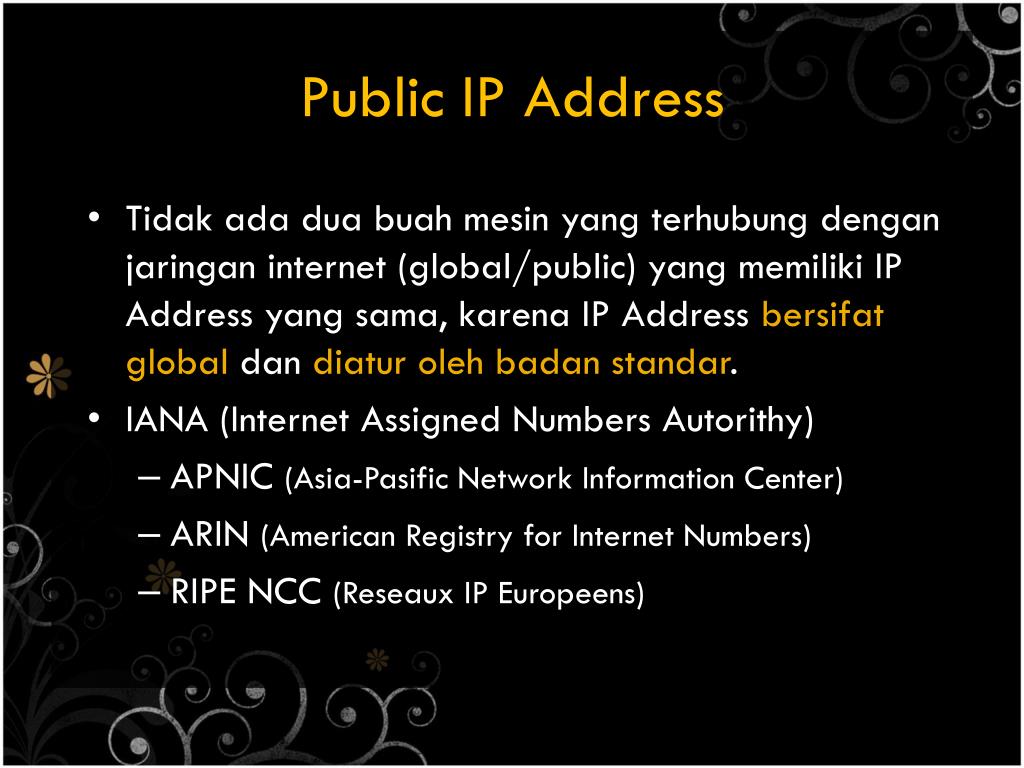

  8. Public IP Address • Tidak ada dua buah mesin yang terhubung dengan jaringan internet (global/public) yang memiliki IP Address yang sama, karena IP Address bersifat global dan diatur oleh badan standar. • IANA (Internet Assigned Numbers Autorithy) • APNIC (Asia-Pasific Network Information Center) • ARIN (American Registry for Internet Numbers) • RIPE NCC (Reseaux IP Europeens)

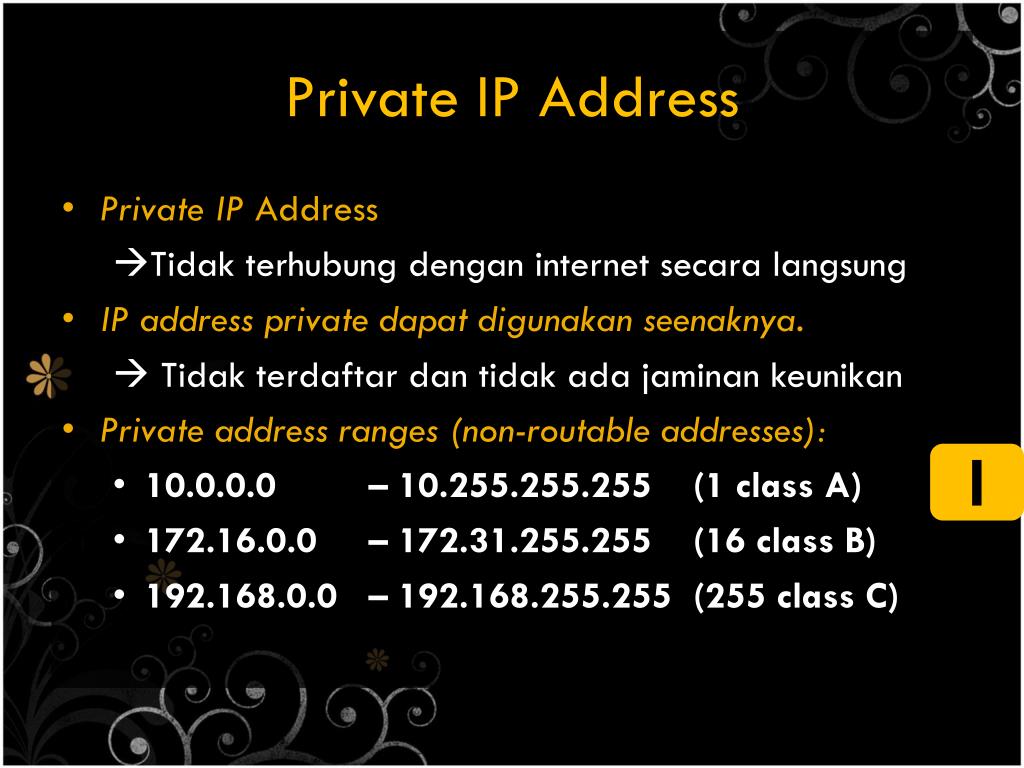

  9. Private IP Address • Private IP Address • Tidak terhubung dengan internet secara langsung • IP address private dapat digunakan seenaknya.  Tidak terdaftar dan tidak ada jaminan keunikan • Private address ranges (non-routable addresses): • 10.0.0.0 – 10.255.255.255 (1 class A) • 172.16.0.0 – 172.31.255.255 (16 class B) • 192.168.0.0 – 192.168.255.255 (255 class C) I

  10. Konfigurasi IP Address • Manual IP Addressing • Server : - • Client : Static ip address • Dynamic Host Configuration Protocol • Server : DHCP server • Client : Dynamic IP address • (Obtain an ip address automatically) • Automatic Private IP Addressing • Server : - • Client : Dynamic IP address • (Obtain an ip address automatically) • 169.254.0.0/16

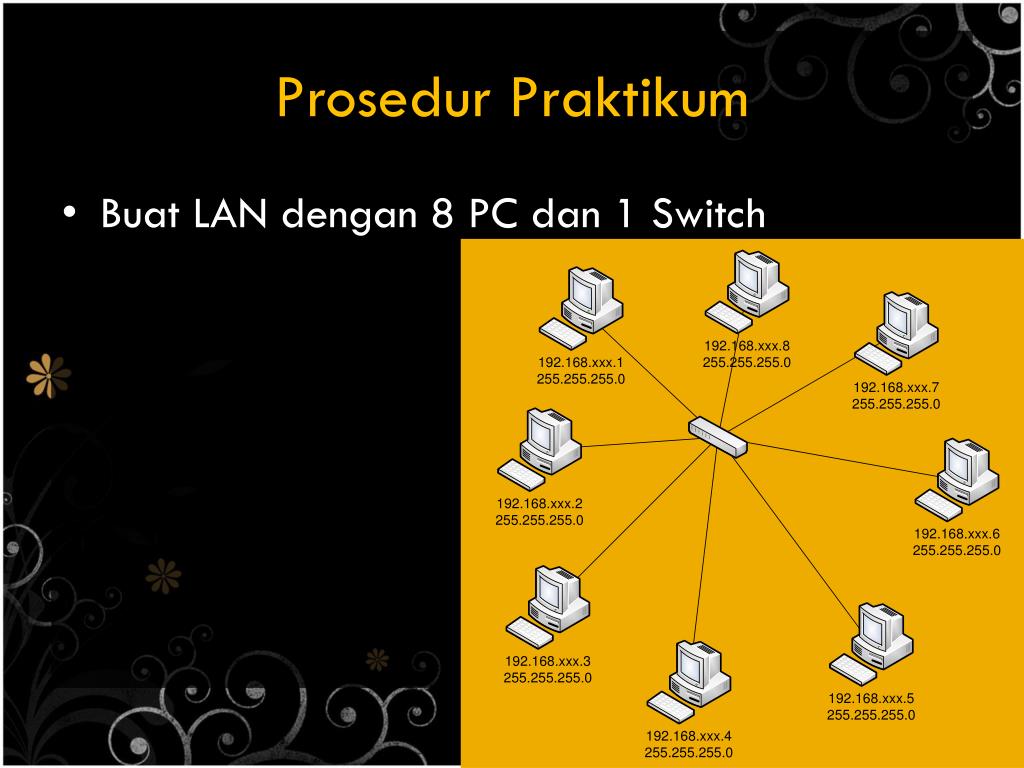

  11. ProsedurPraktikum • Buat LAN dengan 8 PC dan 1 Switch

  12. ProsedurPraktikum • Memasang IP Address padaSistemOperasi Windows XP • Pasang IP Address denganmembuka Local Area Connection Properties • Cekdenganperintahipconfigdanping

  13. ProsedurPraktikum • Memasang IP Address padaSistemOperasi Linux Ubuntu 8.10 • Masukkan CD Linux Ubuntu 8.10 pada PC • Boot-up PC melalui CD danpilihBahasa

  14. ProsedurPraktikum • Memasang IP Address padaSistemOperasi Linux Ubuntu 8.10 • Pilih "Try Ubuntu without any change to your computer"

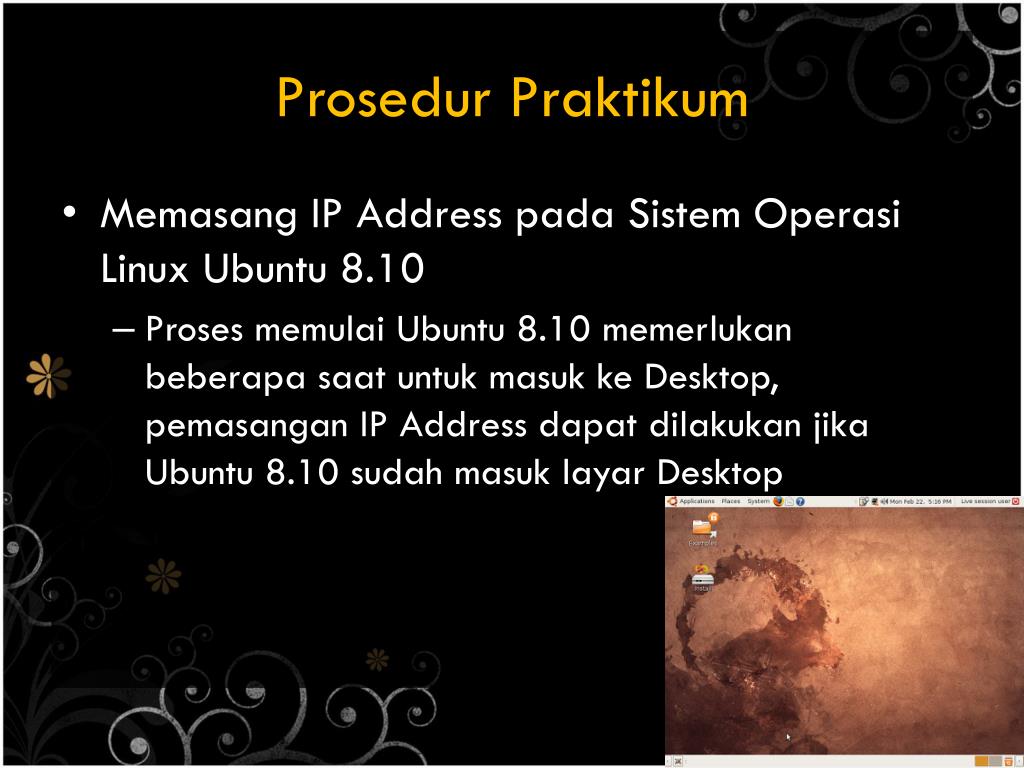

  15. ProsedurPraktikum • Memasang IP Address padaSistemOperasi Linux Ubuntu 8.10 • ProsesmemulaiUbuntu 8.10 memerlukanbeberapasaatuntukmasukke Desktop, pemasangan IP Address dapatdilakukanjikaUbuntu 8.10 sudahmasuklayar Desktop

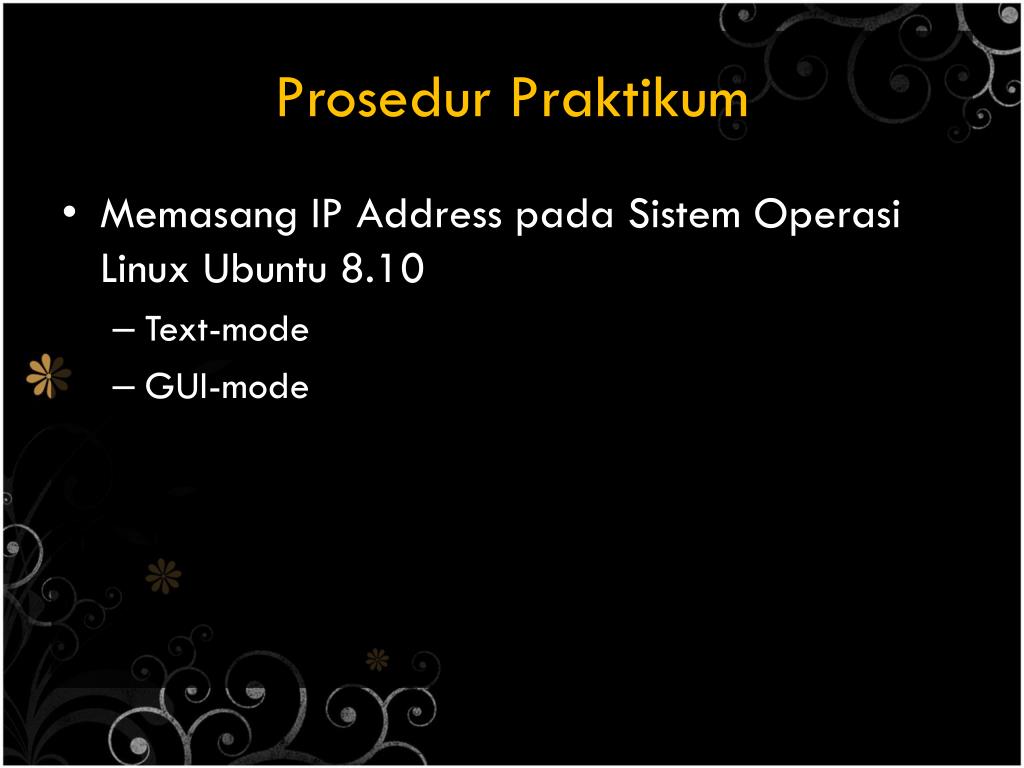

  16. ProsedurPraktikum • Memasang IP Address padaSistemOperasi Linux Ubuntu 8.10 • Text-mode • GUI-mode
