2. Edmundo Antonio Dotta Jr Itautec S.A DEsmiStificando a viRtualização

3. Agenda • Histórico • Tecnologias envolvidas • Aplicações (usos), benefícios e riscos • Posicionamento da Itautec

4. Agenda • Histórico • Tecnologias envolvidas • Aplicações (usos), benefícios e riscos • Posicionamento da Itautec

5. Virtualização no Mainframe 1960 – Virtualização para particionamento de Mainframes • Hardware de alto custo • Necessidade de máximo aproveitamento VM #1 Task A VM #2 Task B VM #3 Task C VM #4 Task D VM #5 Task E VM #6 Task F VM #7 Task G Mainframe

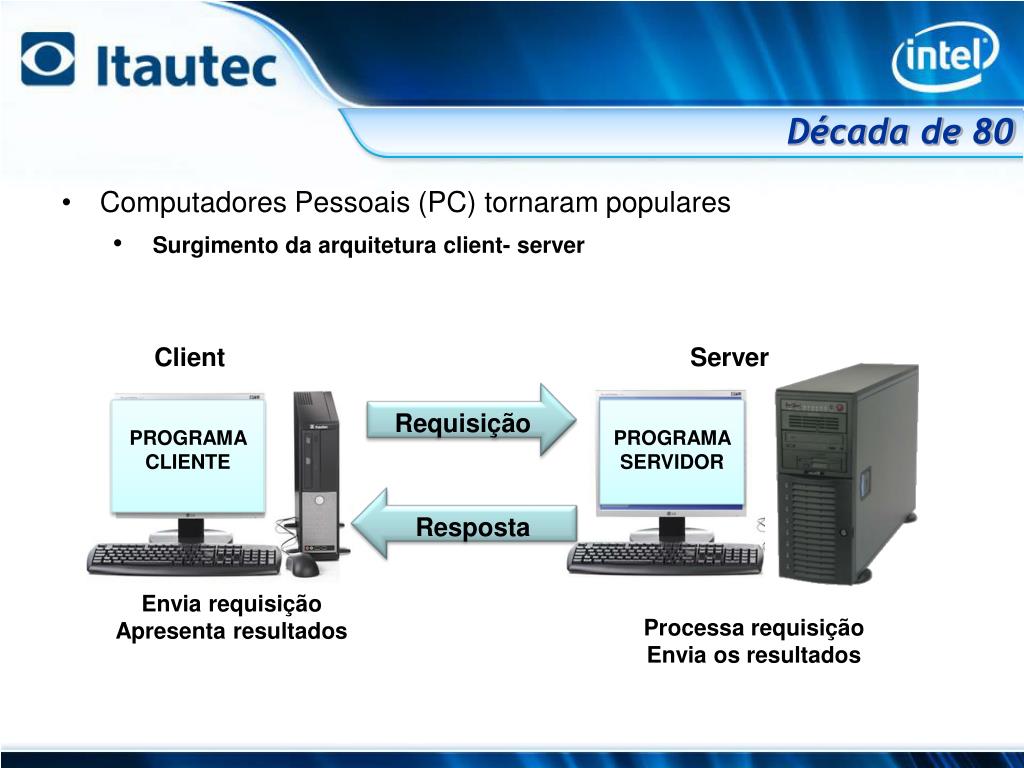

6. Requisição Resposta Década de 80 • Computadores Pessoais (PC) tornaram populares • Surgimento da arquitetura client- server Client Server PROGRAMA CLIENTE PROGRAMA SERVIDOR Envia requisição Apresenta resultados Processa requisição Envia os resultados

7. Década de 90 • Servidores Intel/AMD se tornaram populares (“x86 Servers”) • Em cada servidor roda um Sistema Operacional( Windows, Linux ou Netware) • Servidores dedicados para cada aplicação (1Server x 1 Aplicação) • Proliferação de servidores (Problemas com consumo de energia, espaço e refrigeração) App Server DNS Server File Server File Server File Server Web Server Domain Server Web Server Cada servidor rodando uma aplicação

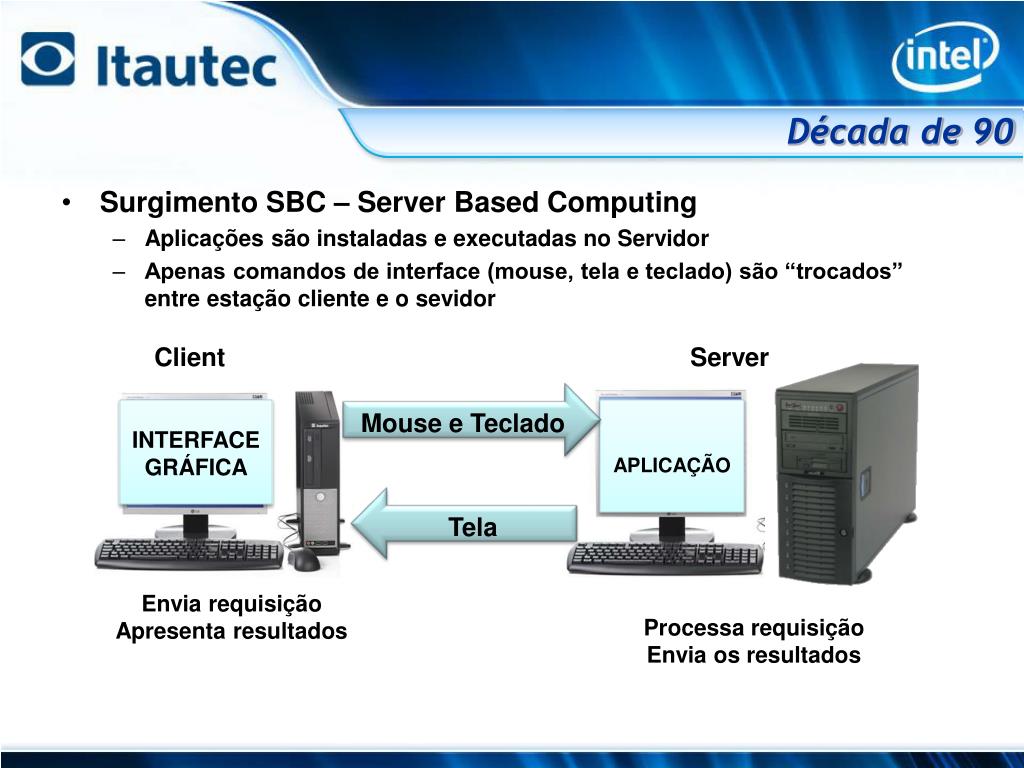

8. Mouse e Teclado Tela Década de 90 • Surgimento SBC – Server Based Computing • Aplicações são instaladas e executadas no Servidor • Apenas comandos de interface (mouse, tela e teclado) são “trocados” entre estação cliente e o sevidor Client Server INTERFACE GRÁFICA APLICAÇÃO Envia requisição Apresenta resultados Processa requisição Envia os resultados

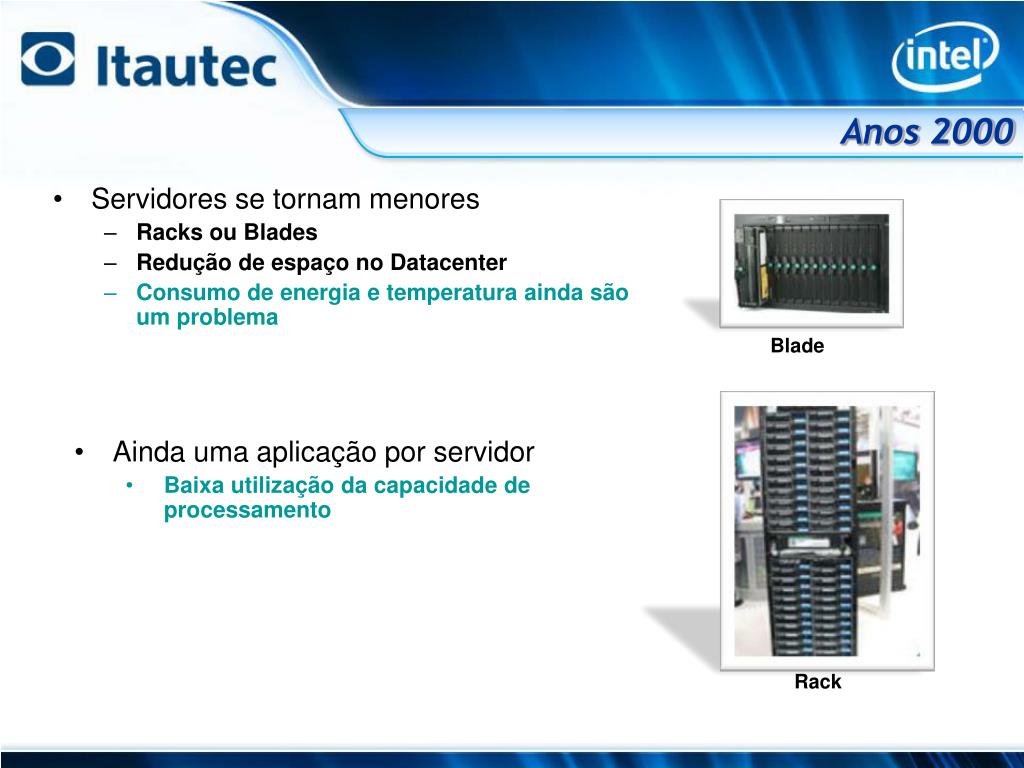

9. Anos 2000 • Servidores se tornam menores • Racks ou Blades • Redução de espaço no Datacenter • Consumo de energia e temperatura ainda são um problema Blade • Ainda uma aplicação por servidor • Baixa utilização da capacidade de processamento Rack

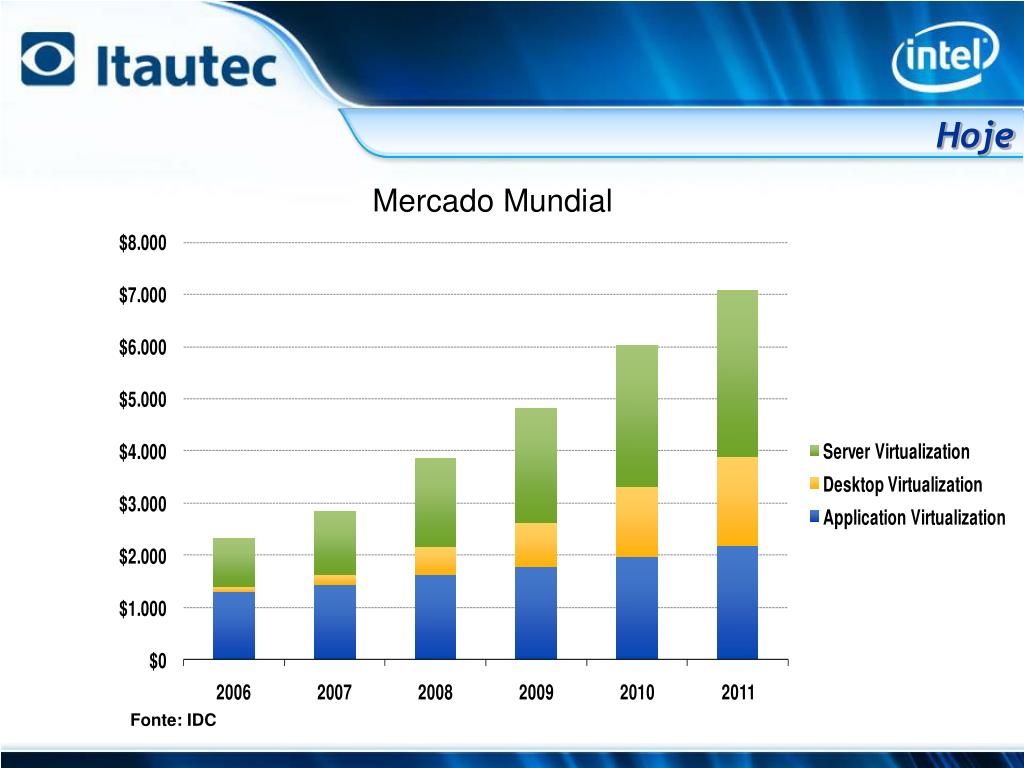

10. Mercado Mundial Hoje Fonte: IDC

11. Agenda • Histórico • Tecnologias envolvidas • Aplicações (usos), benefícios e riscos • Posicionamento da Itautec

12. Tecnologias de Virtualização • MachineVirtualization • OSVirtualization • “Presentation” Virtualization • Hosted Virtual Desktops • Software Streaming • “Bubbles” • ApplicationVirtualization • VDI - Virtual DestkopInfrastructure • Brokering Software

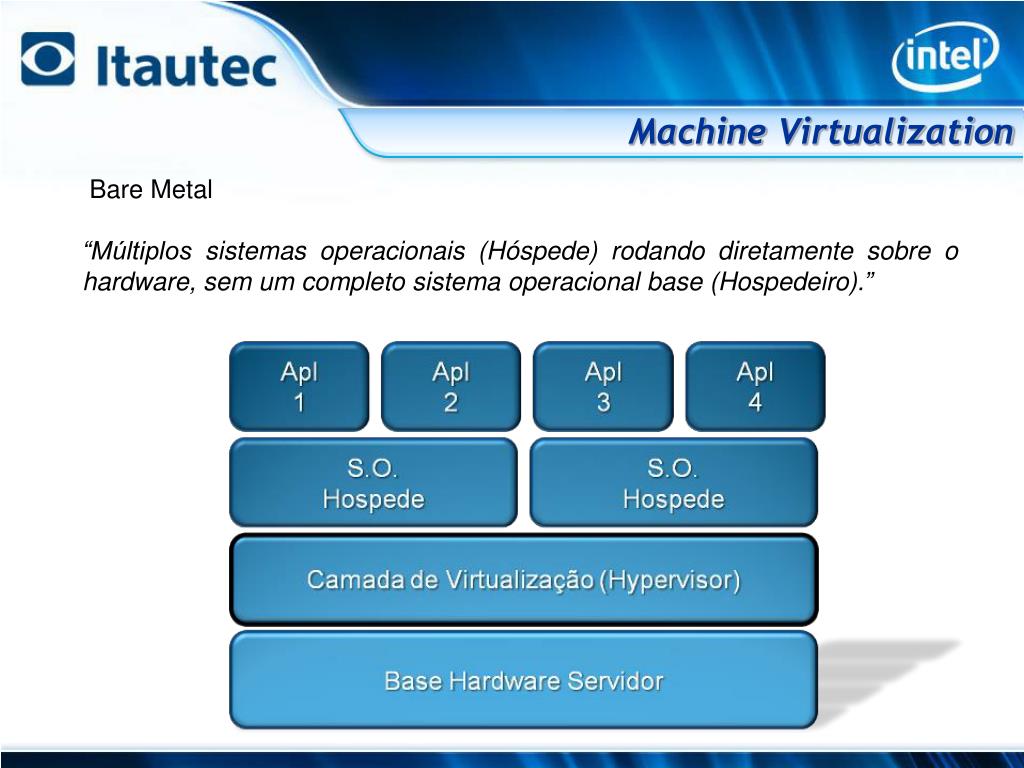

13. Machine Virtualization Bare Metal “Múltiplos sistemas operacionais (Hóspede) rodando diretamente sobre o hardware, sem um completo sistema operacional base (Hospedeiro).”

14. Operating System Virtualization Múltiplos sistemas operacionais virtuais (Hóspedes) rodando sobre um completo sistema operacional base (Hospedeiro).”

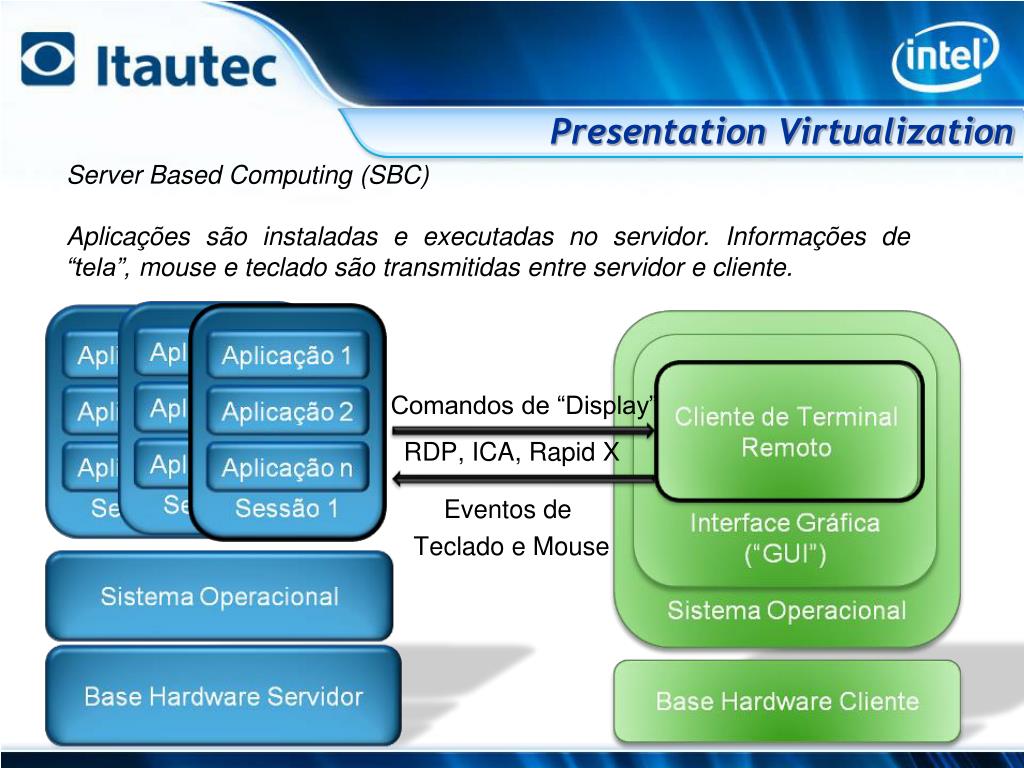

15. PresentationVirtualization Server Based Computing (SBC) Aplicações são instaladas e executadas no servidor. Informações de “tela”, mouse e teclado são transmitidas entre servidor e cliente. Comandos de “Display” RDP, ICA, Rapid X Eventos de Teclado e Mouse

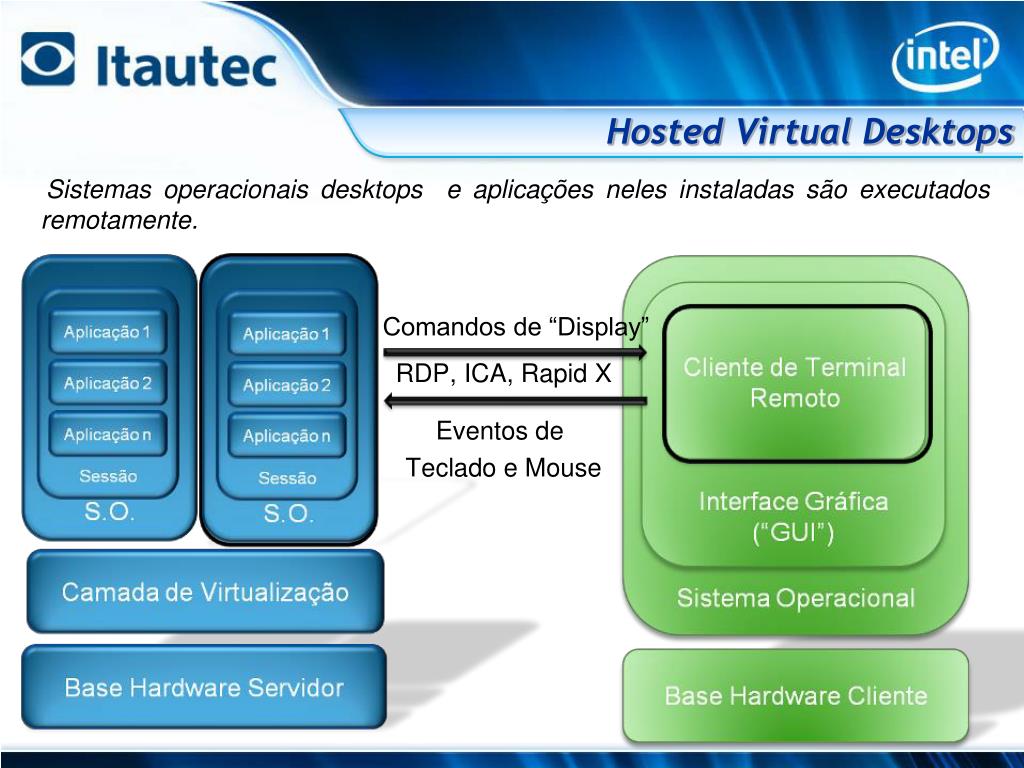

16. Hosted Virtual Desktops Sistemas operacionais desktops e aplicações neles instaladas são executados remotamente. Comandos de “Display” RDP, ICA, Rapid X Eventos de Teclado e Mouse

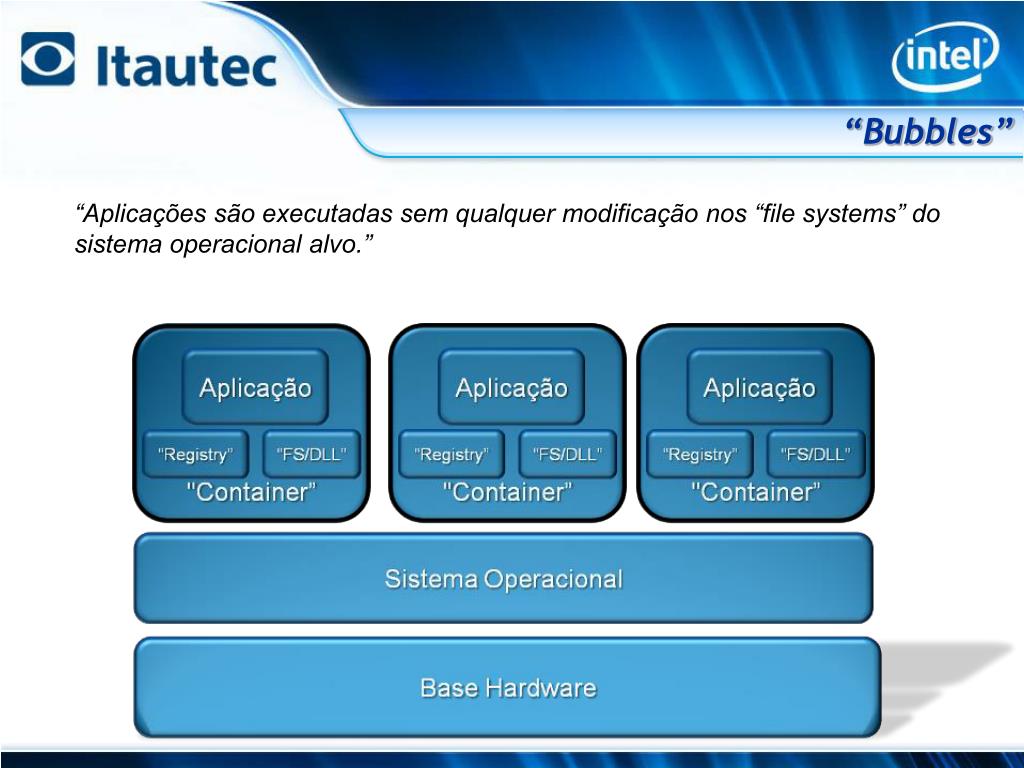

17. “Bubbles” “Aplicações são executadas sem qualquer modificação nos “file systems” do sistema operacional alvo.”

18. Software Streaming “Componentes de Software são dinamicamente entregues ao sistema cliente pela rede a partir de um ponto central.” Ethernet

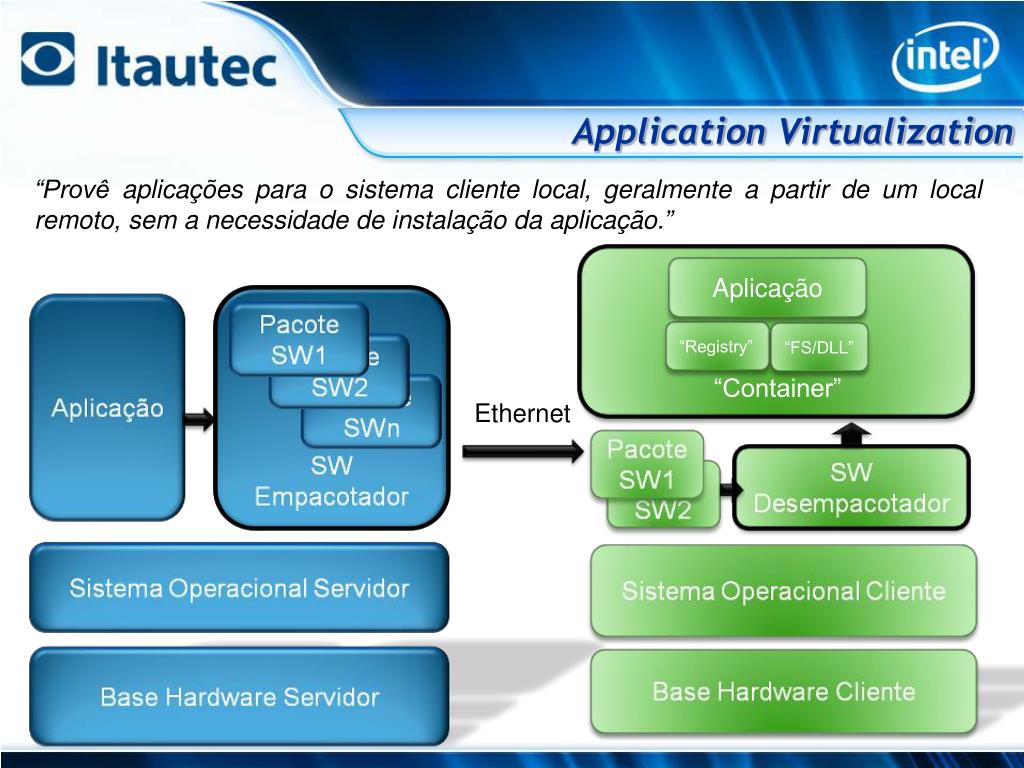

19. “Container” Aplicação “Registry” “FS/DLL” Application Virtualization “Provê aplicações para o sistema cliente local, geralmente a partir de um local remoto, sem a necessidade de instalação da aplicação.” + Ethernet

20. ConnetorBroker Brokering Software Hosted Desktops Presentation Virtualization + Application Virtualization PC FARM

21. Agenda Histórico Tecnologias envolvidas Aplicações (usos), benefícios e riscos Posicionamento da Itautec

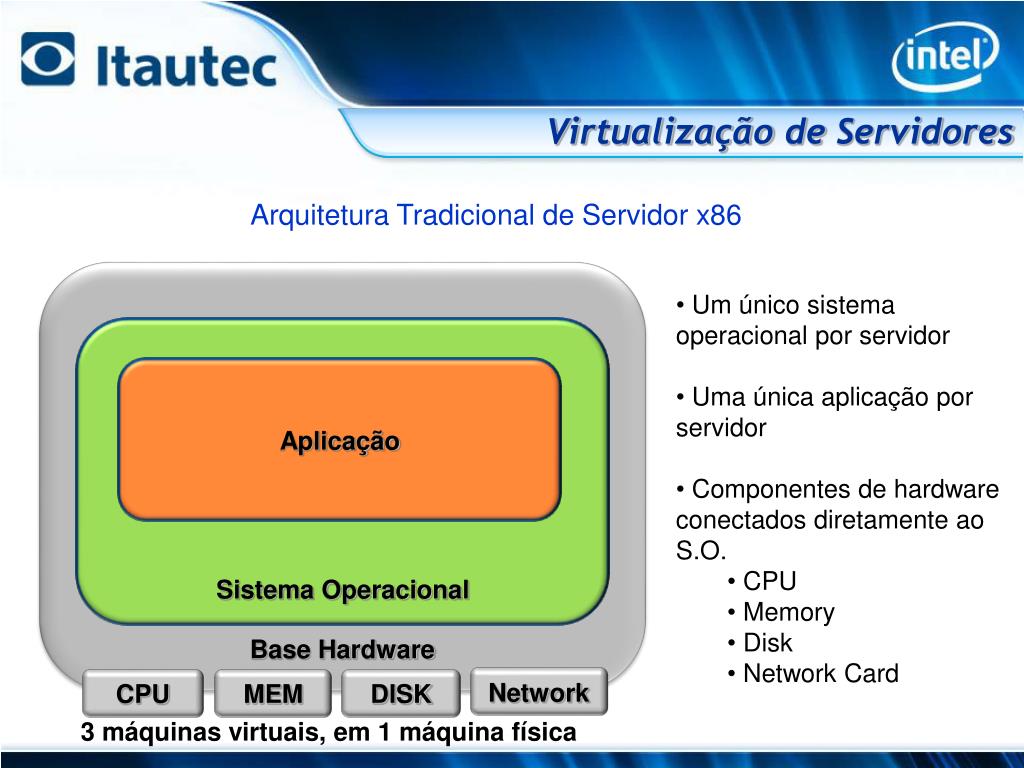

22. Sistema Operacional Aplicação Virtualização de Servidores Arquitetura Tradicional de Servidor x86 • Um único sistema operacional por servidor • Uma única aplicação por servidor • Componentes de hardware conectados diretamente ao S.O. • CPU • Memory • Disk • Network Card Base Hardware Network CPU MEM DISK 3 máquinas virtuais, em 1 máquina física

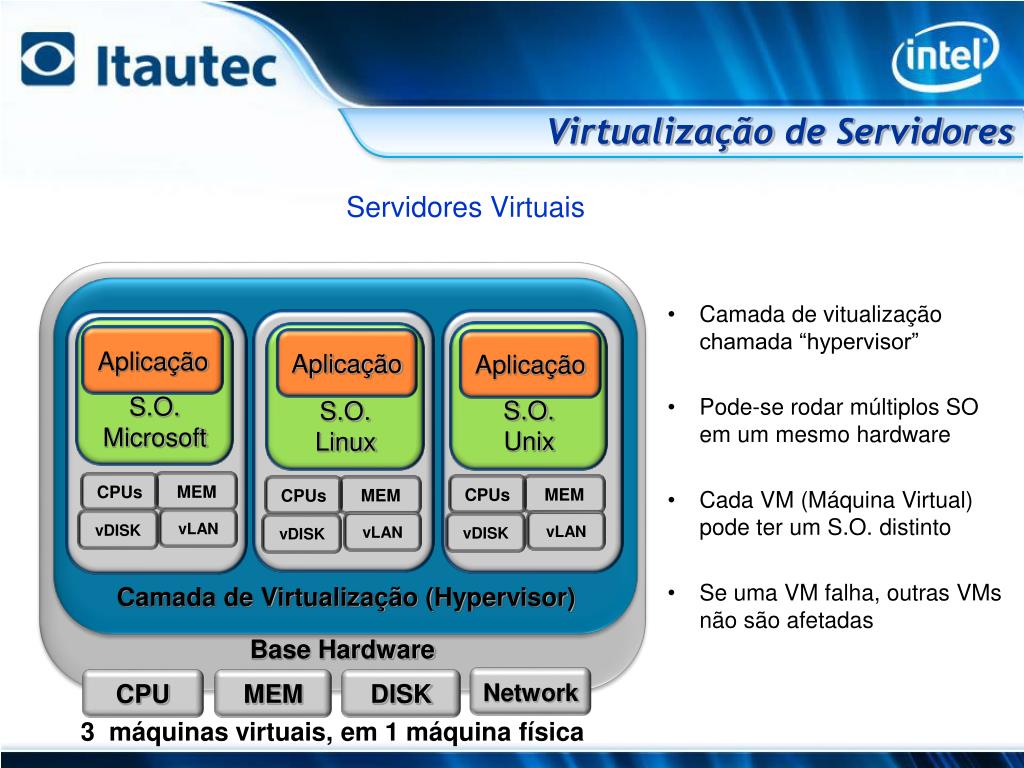

23. Camada de Virtualização (Hypervisor) S.O. Microsoft Aplicação Virtualização de Servidores Servidores Virtuais • Camada de vitualização chamada “hypervisor” • Pode-se rodar múltiplos SO em um mesmo hardware • Cada VM (Máquina Virtual) pode ter um S.O. distinto • Se uma VM falha, outras VMs não são afetadas Base Hardware S.O. Unix S.O. Linux Aplicação Aplicação MEM CPUs MEM CPUs MEM CPUs vLAN vDISK vLAN vLAN vDISK vDISK Network CPU MEM DISK 3 máquinas virtuais, em 1 máquina física

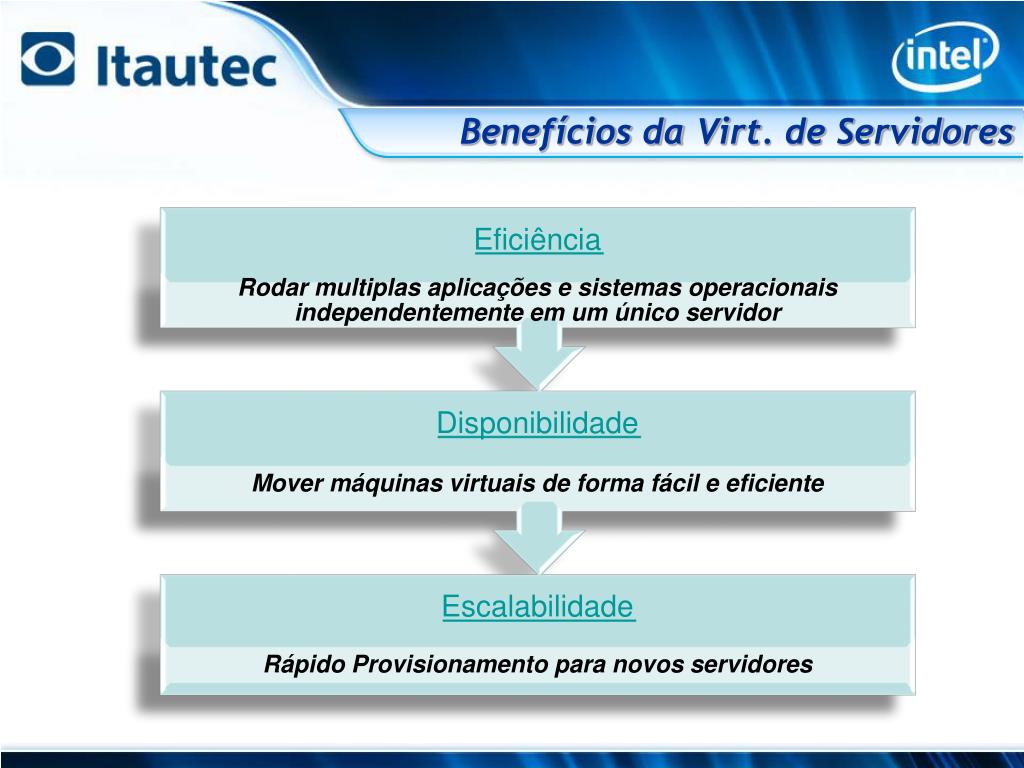

24. Benefícios da Virt. de Servidores

25. Benefícios da Virt. de Servidores • Solução = Utilizar um único servidor, otimizando os recursos de máquina. • Provisionamento Rápido • Simplificando a Operação • Retorno de Investimento 20 % uso do server 20 % uso do server 20 % uso do server 60 % uso do server Utilização Inadequada APP APP APP S/O S/O S/O UTILIZAÇÂO IMPRÓPRIA 1 Aplicação por Servidor = Proliferação de Máquinas

26. Benefícios da Virt. de Servidores APP APP APP APP APP APP APP APP S/O S/O S/O S/O S/O S/O S/O S/O Solução = Com a Virtualização, sua empresa planeja de forma simplificada a movimentação de MV de forma simples e rápida com o mínimo de interrupções. Servidor em manutenção Planejamento Simplificado de Manutenção

27. Benefícios da Virt. de Servidores 20 % uso do server 60 % uso do server 20 % uso do server 40 % uso do server APP APP APP APP APP S/O S/O S/O S/O S/O Com o crescimento das aplicações, escalar novos servidores, fica totalmente simplificado. E podemos adicionar novas VM´s de forma fácil e rapida.

28. Benefícios da Virt. de Servidores Uso de Virtualização Valor de Negócios Consolidação de Servidores ProvisionamentoRápido Automação Baseada em Políticas Alta Disp. & Recuperação de Desastre Gerenciamento de Capacidade Redução de custo de investimento. Crescimento da utilização Eficiência Operacional Qualquer aplicação, recurso, a qualquer tempo Redução do custo de operação Reducão do custo de AD e RD

29. Benefícios da Virt. de Servidores Resumindo... • Aumenta efetivamente o nível de segurança • Facilita o "disaster recovery" de TODOS os servidores do ambiente • Possibilita o provisionamento de novos servidores em instantes • Diminui do consumo de Energia e Refrigeração • Reduz o número de equipamentos como PDUs, equipamentos de • refrigeração de ar etc. • Reduz do número de switches de rede que, aliás, são grandes • consumidores de energia

30. Virtualização de Desktops Agilidade de Negócios 30% Novas Capacidades 45% Novas Capacidades 70% Capacidade Existente Criação de Valor 55% Capacidade Existente Manutenção E Entrega Desafios de TIC TI Hoje TI Desejada Fonte: Accenture I.T. Spending Survey

31. O que está levando as empresas a repensar suas arquiteturas clientes”? Deve haver outra forma mais segura! Deve haver outra forma mais simples e gerenciável! Deve haver outra forma mais “econômica”! Deve haver outra forma mais eficiente! Virtualização de Desktops

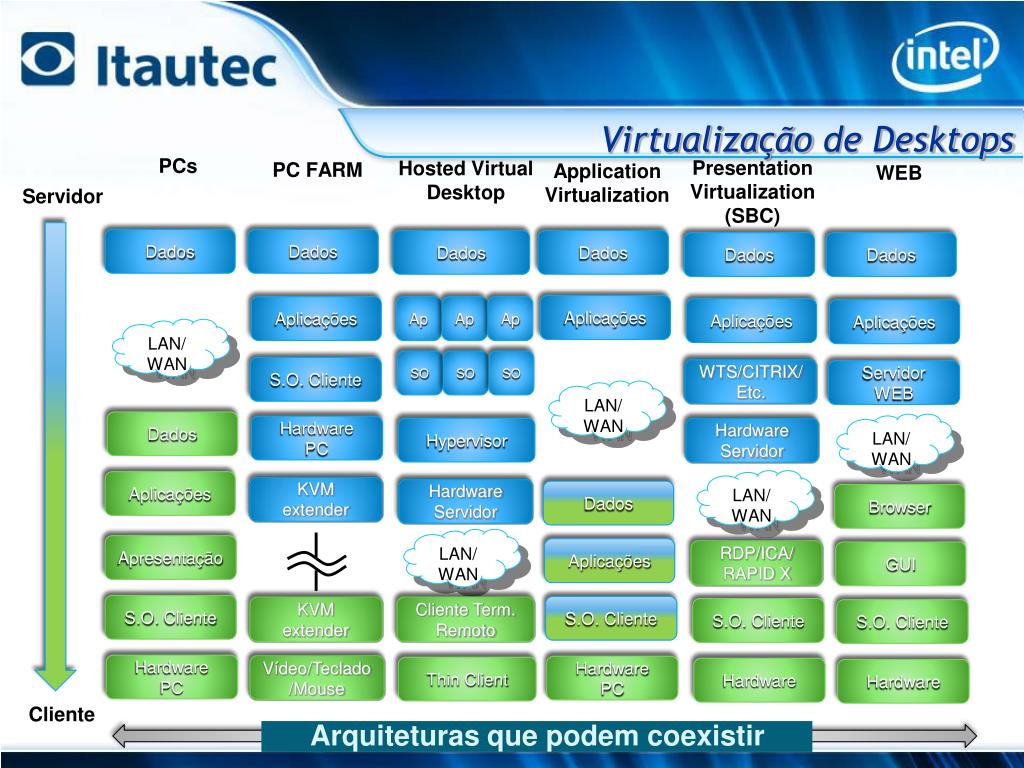

32. Virtualização de Desktops PCs PresentationVirtualization (SBC) Hosted Virtual Desktop PC FARM Application Virtualization WEB Servidor Dados Dados Dados Dados Dados Dados Aplicações Aplicações Ap Ap Ap Aplicações Aplicações LAN/ WAN SO SO SO S.O. Cliente WTS/CITRIX/Etc. Servidor WEB LAN/ WAN Dados LAN/ WAN Hardware PC Hardware Servidor Hypervisor LAN/ WAN Aplicações KVM extender Hardware Servidor Dados Browser LAN/ WAN Apresentação Aplicações RDP/ICA/ RAPID X GUI S.O. Cliente S.O. Cliente KVM extender Cliente Term. Remoto S.O. Cliente S.O. Cliente Hardware PC Vídeo/Teclado/Mouse Hardware PC ThinClient Hardware Hardware Cliente Arquiteturas que podem coexistir

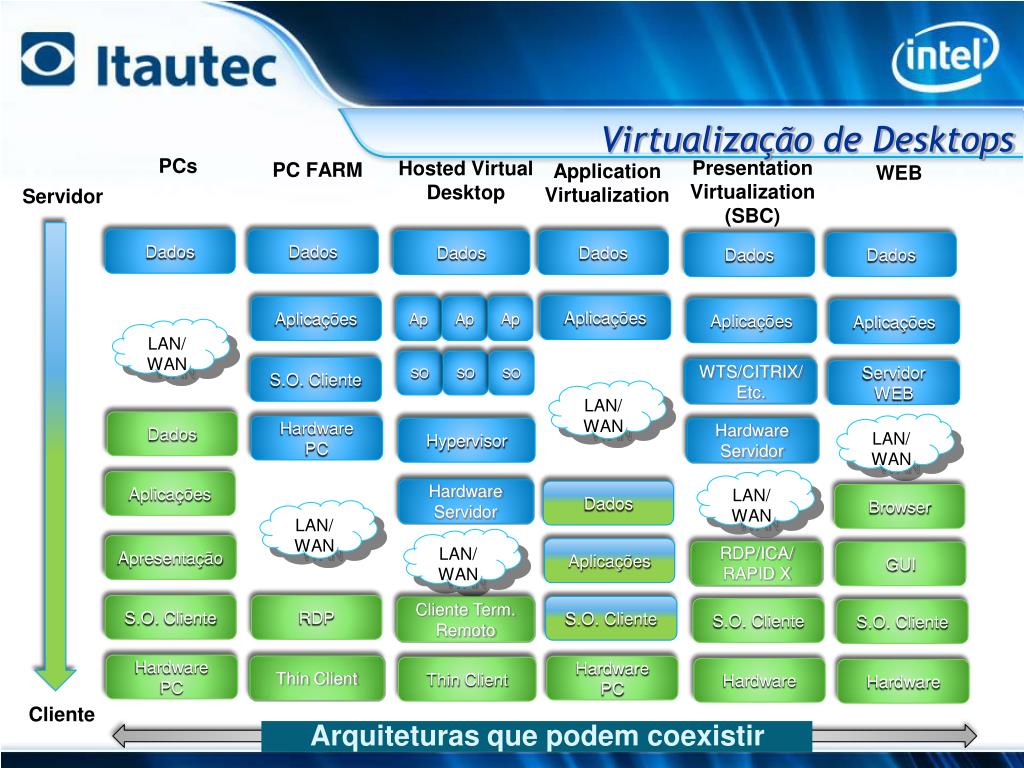

33. Virtualização de Desktops WTS/CITRIX/Etc. Hardware Servidor Hardware Servidor RDP/ICA/ RAPID X Cliente Term. Remoto PresentationVirtualization (SBC) PCs Hosted Virtual Desktop Application Virtualization PC FARM WEB Servidor Dados Dados Dados Dados Dados Dados Aplicações Ap Ap Ap Aplicações Aplicações Aplicações LAN/ WAN SO SO SO S.O. Cliente Servidor WEB LAN/ WAN Dados LAN/ WAN Hypervisor Hardware PC LAN/ WAN Aplicações Dados Browser LAN/ WAN LAN/ WAN Apresentação Aplicações GUI S.O. Cliente S.O. Cliente RDP S.O. Cliente S.O. Cliente Hardware PC ThinClient Hardware PC Thin Client Hardware Hardware Cliente Arquiteturas que podem coexistir

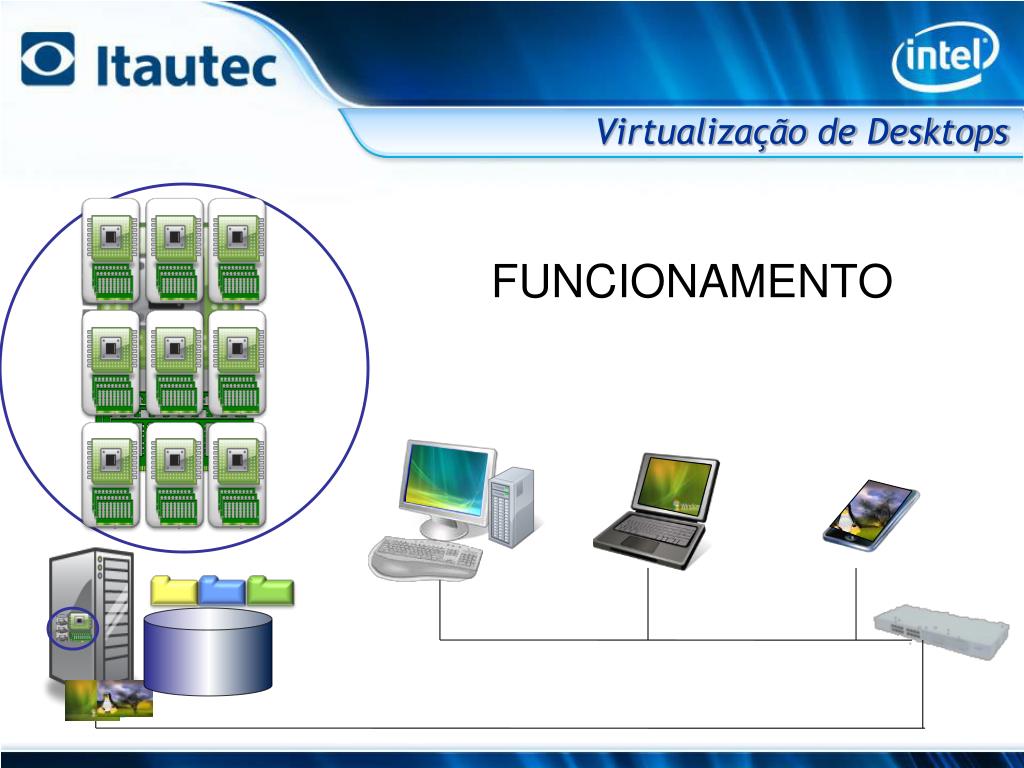

34. Virtualização de Desktops FUNCIONAMENTO

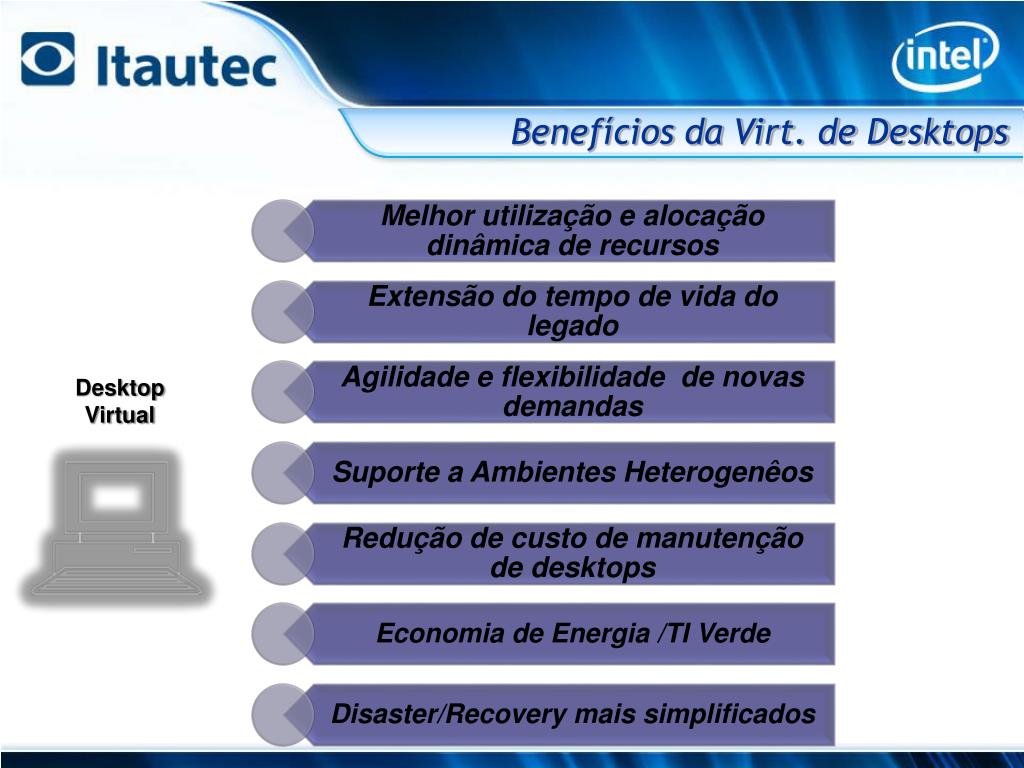

35. Benefícios da Virt. de Desktops Desktop Virtual

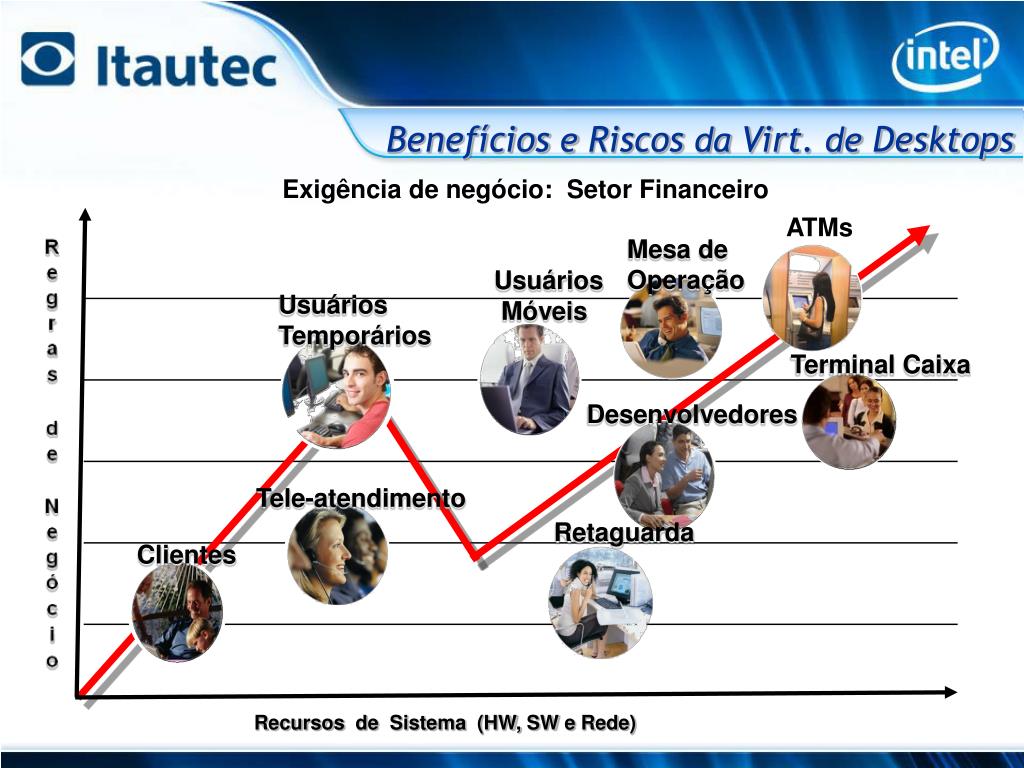

36. ATMs Mesa de Operação Usuários Móveis Usuários Temporários Terminal Caixa Desenvolvedores Tele-atendimento Clientes Retaguarda Benefícios e Riscos da Virt. de Desktops Exigência de negócio: Setor Financeiro Recursos de Sistema (HW, SW e Rede)

37. Benefícios e Riscos da Virt. de Desktops Espaço e Estrutura de DC Custo de Propriedade (TCO) PC Tradicional VDI + Thin Client Espaço e Estrutura de DC SW VDI Rede/ Infra-estrutura Rede/ Infra-estrutura Storage Storage Energia/ Refrigeração Manutenção Suporte Energia/ Refrigeração Manutenção Suporte Servidor Thin Client Servidor Desktop Exigências de Negócios

38. Benefícios e Riscos da Virt. de Desktops Gestão e Operação • Virtualização: Novos Paradigmas, Novos Desafios. • Mais complexidade, novos componentes requerem: • Novas funcionalidades • Novas habilidades • Maior número de componentes requer: • Automação • Padronização • Mas, não podem significar mais esforço!!!

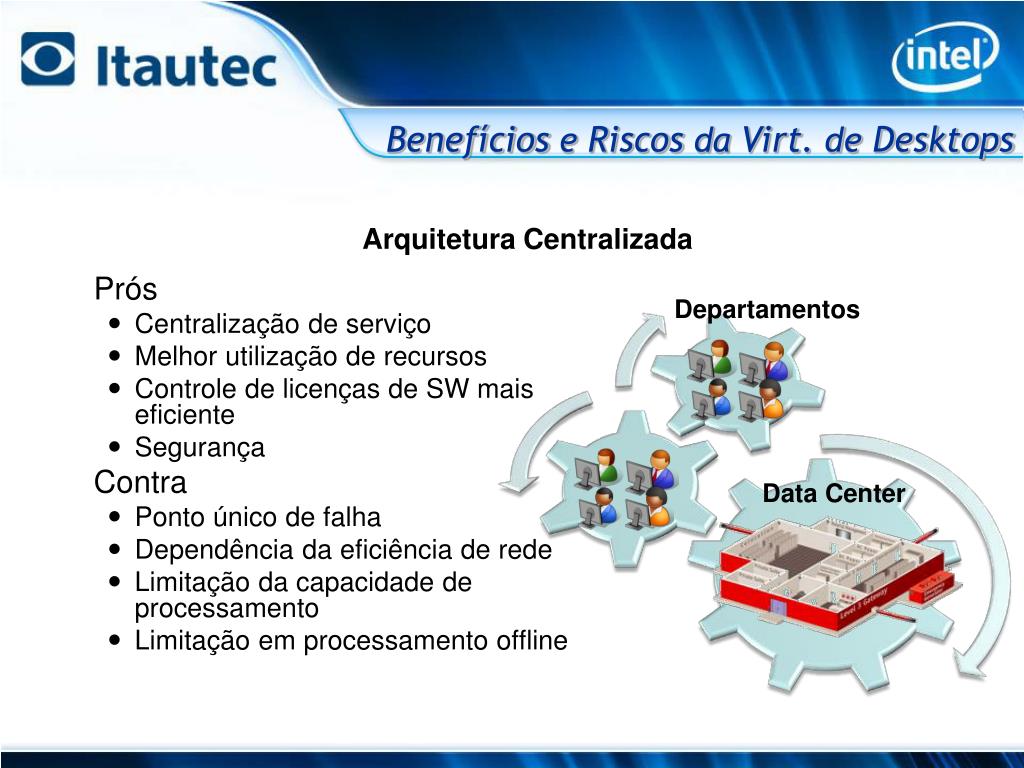

39. Prós Centralização de serviço Melhor utilização de recursos Controle de licenças de SW mais eficiente Segurança Contra Ponto único de falha Dependência da eficiência de rede Limitação da capacidade de processamento Limitação em processamento offline Benefícios e Riscos da Virt. de Desktops Arquitetura Centralizada Departamentos Data Center

40. Agenda Histórico Tecnologias envolvidas Aplicações (usos), benefícios e riscos Posicionamento da Itautec

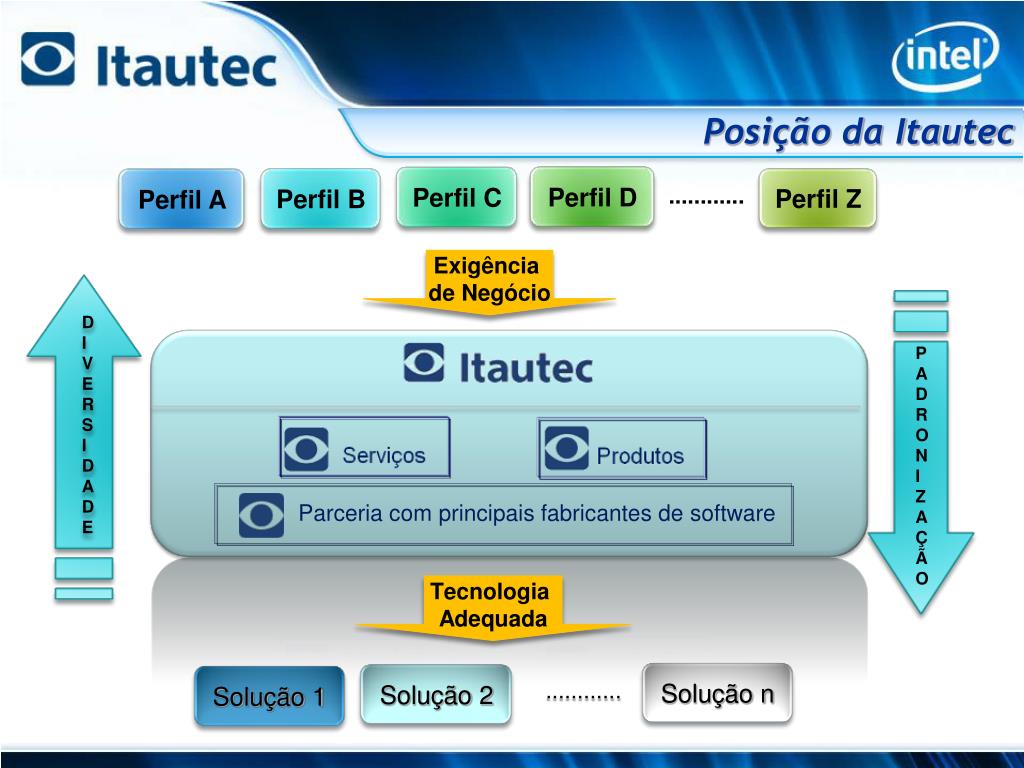

41. Posição da Itautec Perfil D Perfil C Perfil Z Perfil B Perfil A ............ Exigência de Negócio DIVERSIDADE P A D R O N I Z A Ç Ã O Parceria com principais fabricantes de software Tecnologia Adequada Solução n Solução 2 Solução 1 ............

42. Entendimento do Cenário Desenho da Solução Apresentação da melhor solução Implementação Instalação Suporte Gerenciamento Posição da Itautec

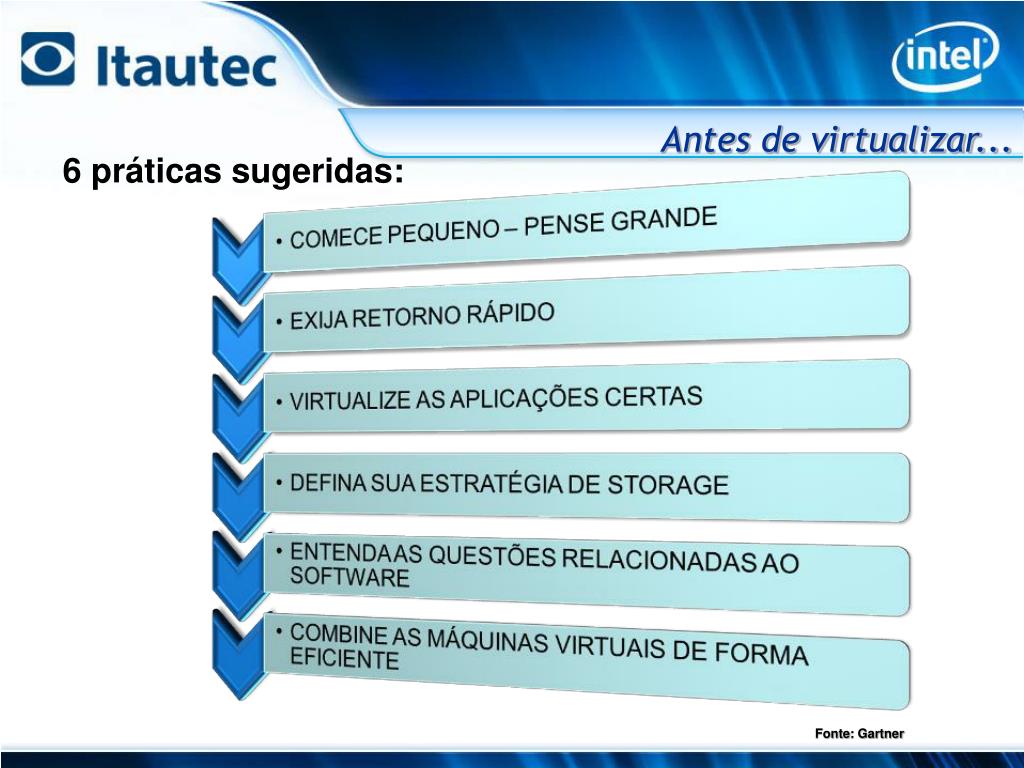

43. Antes de virtualizar... 6 práticas sugeridas: Fonte: Gartner
