  1. 深入了解激光打印HP 激光耗材打印科技 Brett Smith 激光打印耗材 惠普技术项目经理

  2. 技术推动创新 • 惠普打印科技推动如下创新：将打印机、 墨盒、硒鼓和介质作为一个整体而设计，以相互配合进行打印 • 惠普打印科技推动了如下特性的提升： • 品质 • 可靠性 • 易用性 • 可管理性 • 经济性 HP LaserJet Science of Printing

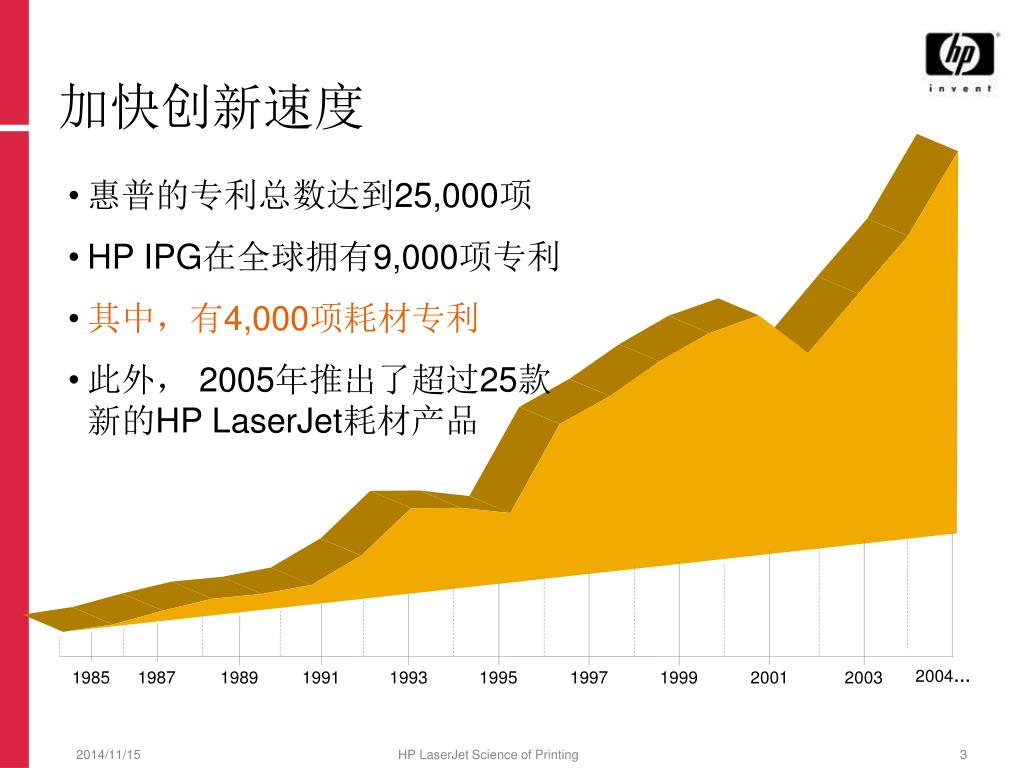

  3. 加快创新速度 • 惠普的专利总数达到25,000项 • HP IPG在全球拥有9,000项专利 • 其中，有4,000项耗材专利 • 此外， 2005年推出了超过25款新的HP LaserJet耗材产品 2004… 1985 1987 1989 1991 1993 1995 1997 1999 2001 2003 HP LaserJet Science of Printing

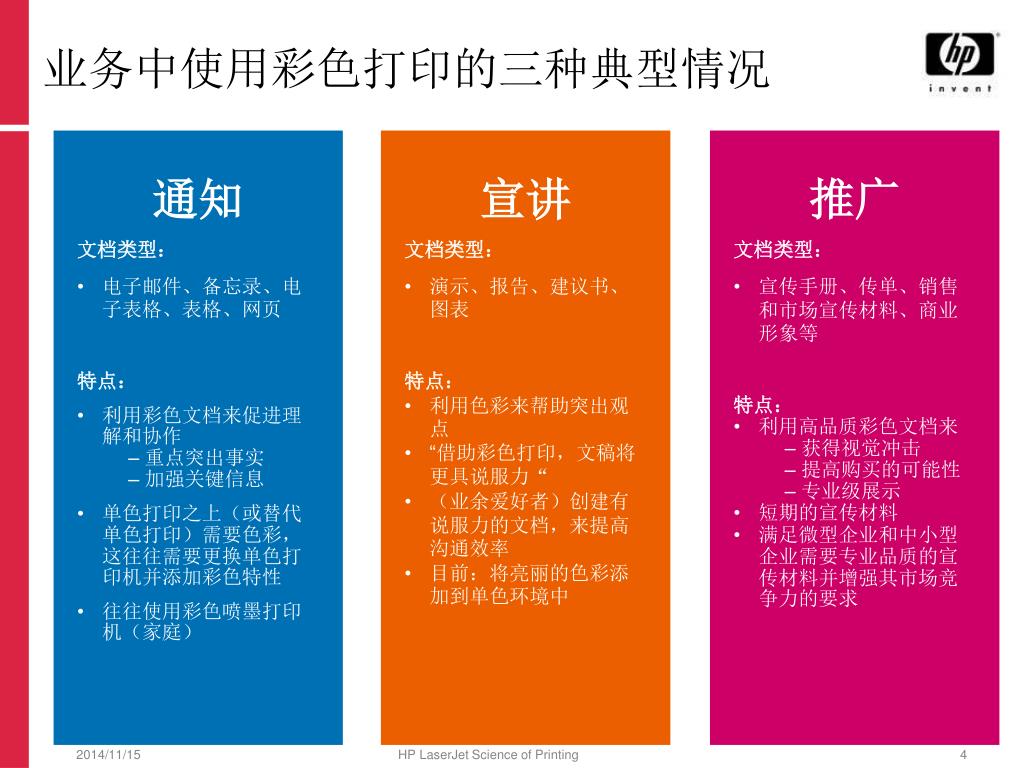

  4. 业务中使用彩色打印的三种典型情况 • 通知 • 文档类型： • 电子邮件、备忘录、电子表格、表格、网页 • 特点： • 利用彩色文档来促进理解和协作 • 重点突出事实 • 加强关键信息 • 单色打印之上（或替代单色打印）需要色彩，这往往需要更换单色打印机并添加彩色特性 • 往往使用彩色喷墨打印机（家庭） • 宣讲 • 文档类型： • 演示、报告、建议书、图表 • 特点： • 利用色彩来帮助突出观点 • “借助彩色打印，文稿将更具说服力“ • （业余爱好者）创建有说服力的文档，来提高沟通效率 • 目前：将亮丽的色彩添加到单色环境中 • 推广 • 文档类型： • 宣传手册、传单、销售和市场宣传材料、商业形象等 • 特点： • 利用高品质彩色文档来 • 获得视觉冲击 • 提高购买的可能性 • 专业级展示 • 短期的宣传材料 • 满足微型企业和中小型企业需要专业品质的宣传材料并增强其市场竞争力的要求 HP LaserJet Science of Printing

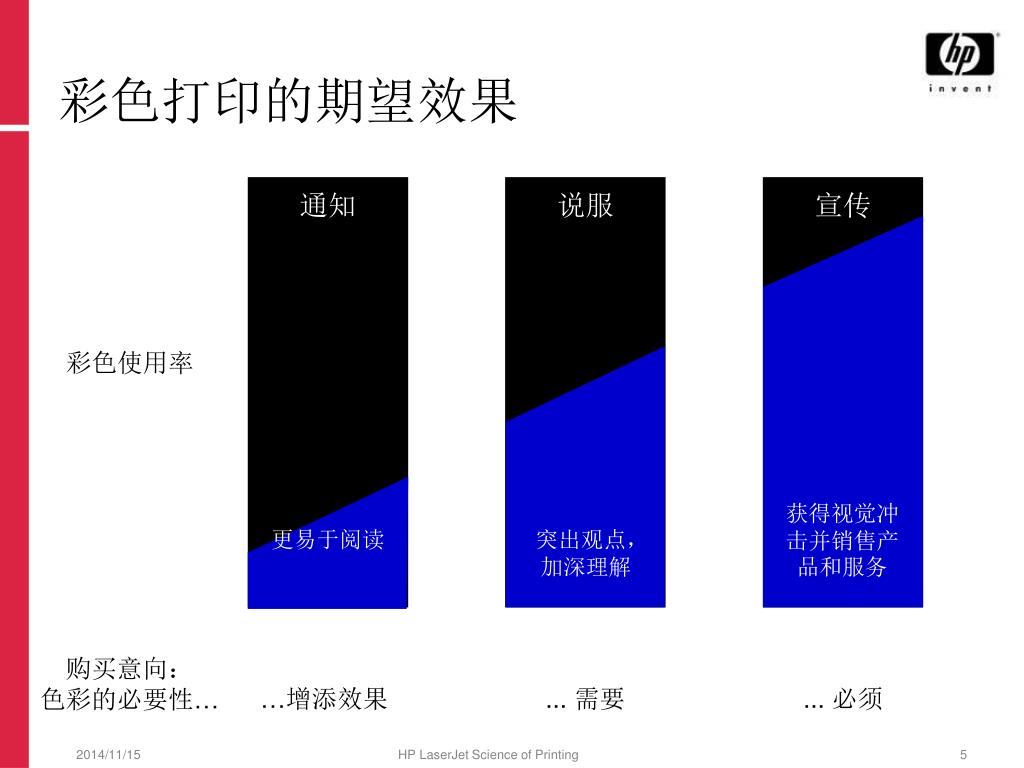

  5. 通知 说服 宣传 …增添效果 ... 需要 ... 必须 彩色打印的期望效果 彩色使用率 获得视觉冲击并销售产品和服务 更易于阅读 突出观点，加深理解 购买意向： 色彩的必要性… HP LaserJet Science of Printing

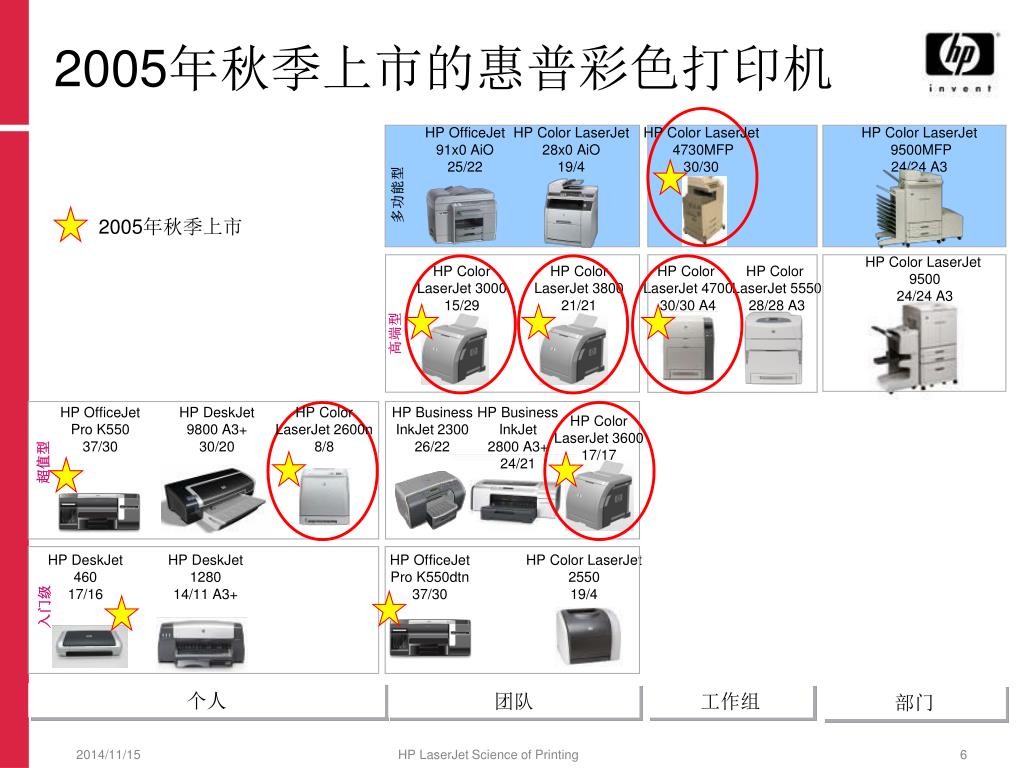

  6. 2005年秋季上市的惠普彩色打印机 HP OfficeJet 91x0 AiO25/22 HP Color LaserJet 28x0 AiO 19/4 HP Color LaserJet 4730MFP 30/30 HP Color LaserJet 9500MFP 24/24 A3 多功能型 2005年秋季上市 HP Color LaserJet 9500 24/24 A3 HP Color LaserJet 300015/29 HP Color LaserJet 380021/21 HP Color LaserJet 4700 30/30 A4 HP Color LaserJet 5550 28/28 A3 高端型 HP OfficeJet Pro K550 37/30 HP DeskJet 9800 A3+ 30/20 HP Color LaserJet 2600n 8/8 HP Business InkJet 2300 26/22 HP Business InkJet 2800 A3+ 24/21 HP Color LaserJet 360017/17 超值型 HP DeskJet 460 17/16 HP DeskJet 1280 14/11 A3+ HP OfficeJet Pro K550dtn 37/30 HP Color LaserJet 2550 19/4 入门级 个人 团队 工作组 部门 HP LaserJet Science of Printing

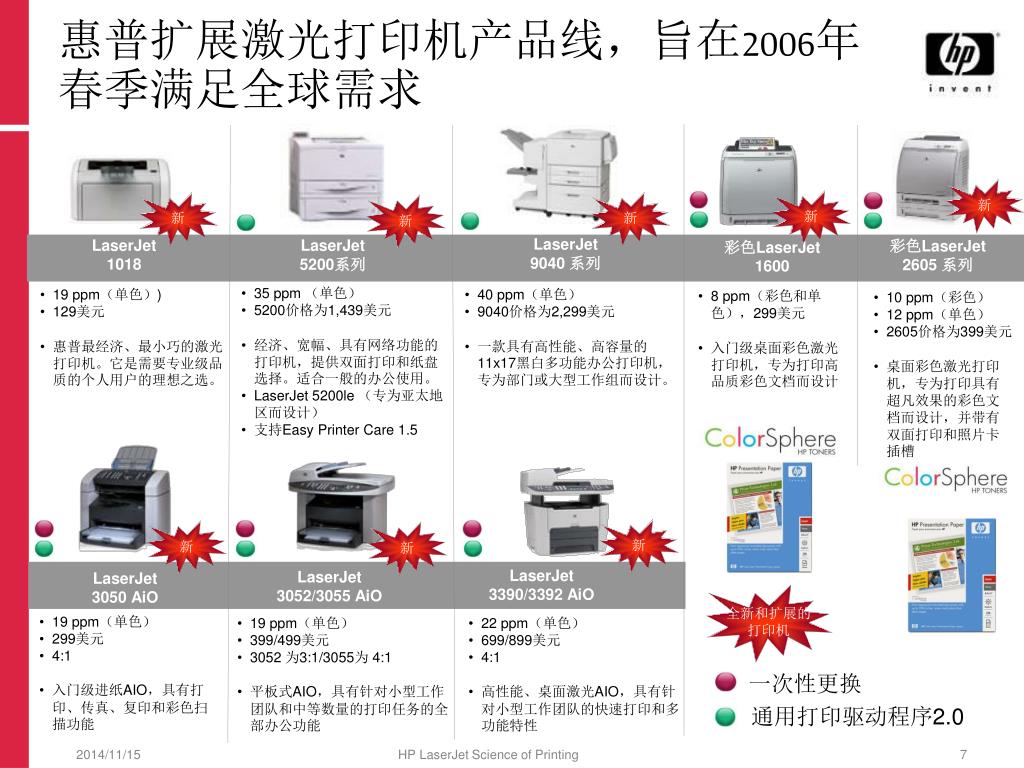

  7. 通用打印驱动程序2.0 惠普扩展激光打印机产品线，旨在2006年春季满足全球需求 新 新 新 新 新 LaserJet 9040 系列 LaserJet 1018 LaserJet 5200系列 彩色LaserJet 2605 系列 彩色LaserJet 1600 • 35 ppm （单色） • 5200价格为1,439美元 • 经济、宽幅、具有网络功能的打印机，提供双面打印和纸盘选择。适合一般的办公使用。 • LaserJet 5200le （专为亚太地区而设计） • 支持Easy Printer Care 1.5 • 19 ppm（单色）) • 129美元 • 惠普最经济、最小巧的激光打印机。它是需要专业级品质的个人用户的理想之选。 • 40 ppm（单色） • 9040价格为2,299美元 • 一款具有高性能、高容量的11x17黑白多功能办公打印机，专为部门或大型工作组而设计。 • 8 ppm（彩色和单色），299美元 • 入门级桌面彩色激光打印机，专为打印高品质彩色文档而设计 • 10 ppm（彩色） • 12 ppm（单色） • 2605价格为399美元 • 桌面彩色激光打印机，专为打印具有超凡效果的彩色文档而设计，并带有双面打印和照片卡插槽 新 新 新 LaserJet 3390/3392 AiO LaserJet 3052/3055 AiO LaserJet 3050 AiO 全新和扩展的 打印机 • 19 ppm（单色） • 299美元 • 4:1 • 入门级进纸AIO，具有打印、传真、复印和彩色扫描功能 • 19 ppm（单色） • 399/499美元 • 3052 为3:1/3055为 4:1 • 平板式AIO，具有针对小型工作团队和中等数量的打印任务的全部办公功能 • 22 ppm（单色） • 699/899美元 • 4:1 • 高性能、桌面激光AIO，具有针对小型工作团队的快速打印和多功能特性 一次性更换 HP LaserJet Science of Printing

  8. 激光打印科技：电子成像过程和打印质量的物理属性激光打印科技：电子成像过程和打印质量的物理属性 HP LaserJet Science of Printing

  9. 有趣的事实 － 小测试 • 惠普碳粉包括？ • 红色、蓝色、黄色 • 洋红色、青色、黄色 • 绿色、紫色、橙色 • 哪两种色彩混合可以产生绿色？ • 红色和蓝色 • 红色和黄色 • 黄色和蓝色 • 青色与下列哪种颜色最为相似？ • 红色 • 绿色 • 蓝色 • 为了帮助客户正确对比不同厂商的硒鼓打印量，2004年推出了下列哪种标准？ • ISO标准 • ASME • 金牌标准（The gold standard） HP LaserJet Science of Printing

  10. 电子成像过程 HP原装激光碳粉专为在HP 激光打印系统上可靠运行而设计 HP LaserJet Science of Printing

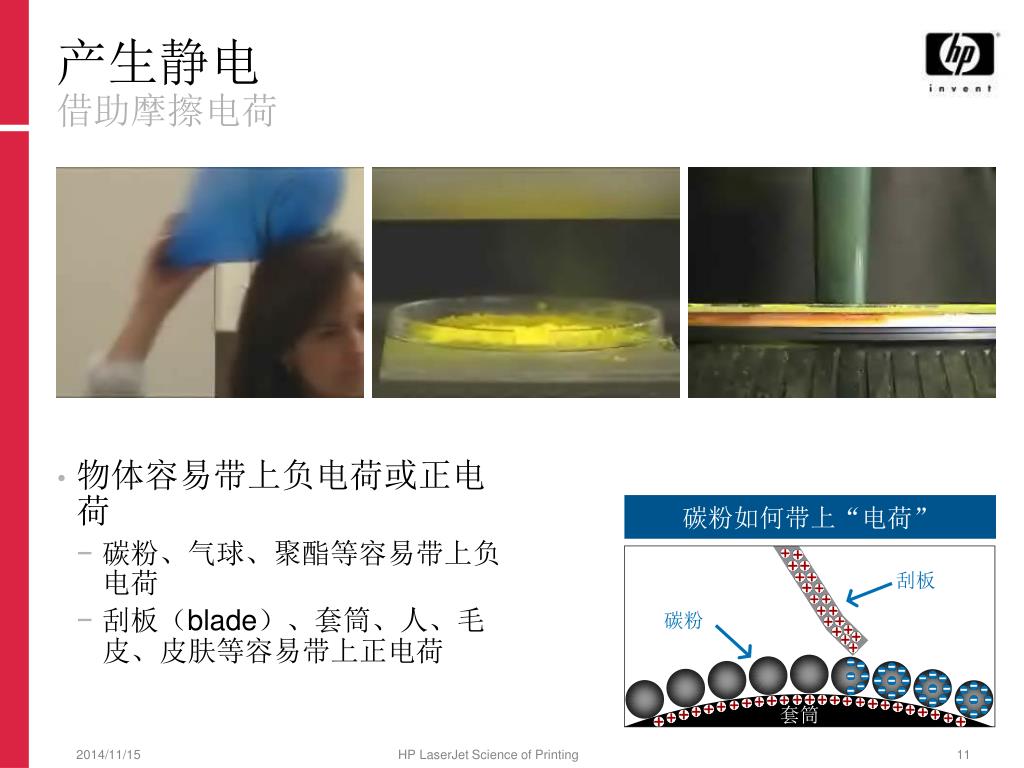

  11. 物体容易带上负电荷或正电荷 碳粉、气球、聚酯等容易带上负电荷 刮板（blade）、套筒、人、毛皮、皮肤等容易带上正电荷 碳粉如何带上“电荷” 刮板 碳粉 套筒 产生静电借助摩擦电荷 HP LaserJet Science of Printing

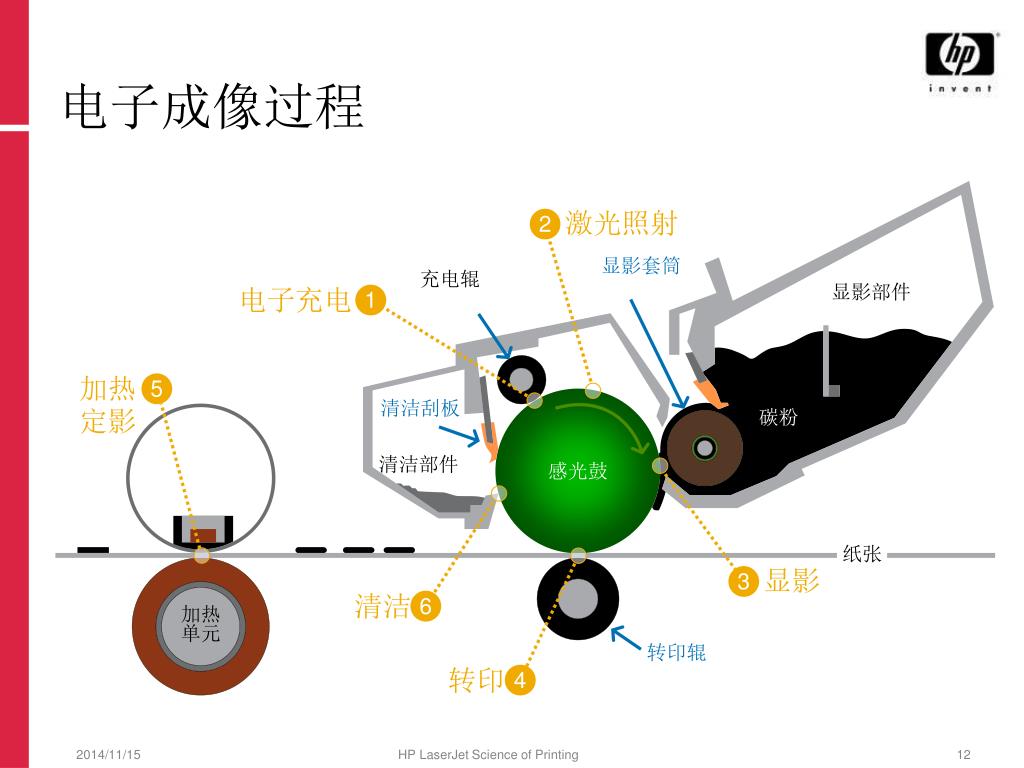

  12. 激光照射 2 电子充电 1 显影套筒 充电辊 显影部件 感光鼓 加热 定影 5 清洁刮板 碳粉 清洁部件 纸张 显影 3 加热 单元 清洁 6 转印辊 转印 4 电子成像过程 HP LaserJet Science of Printing

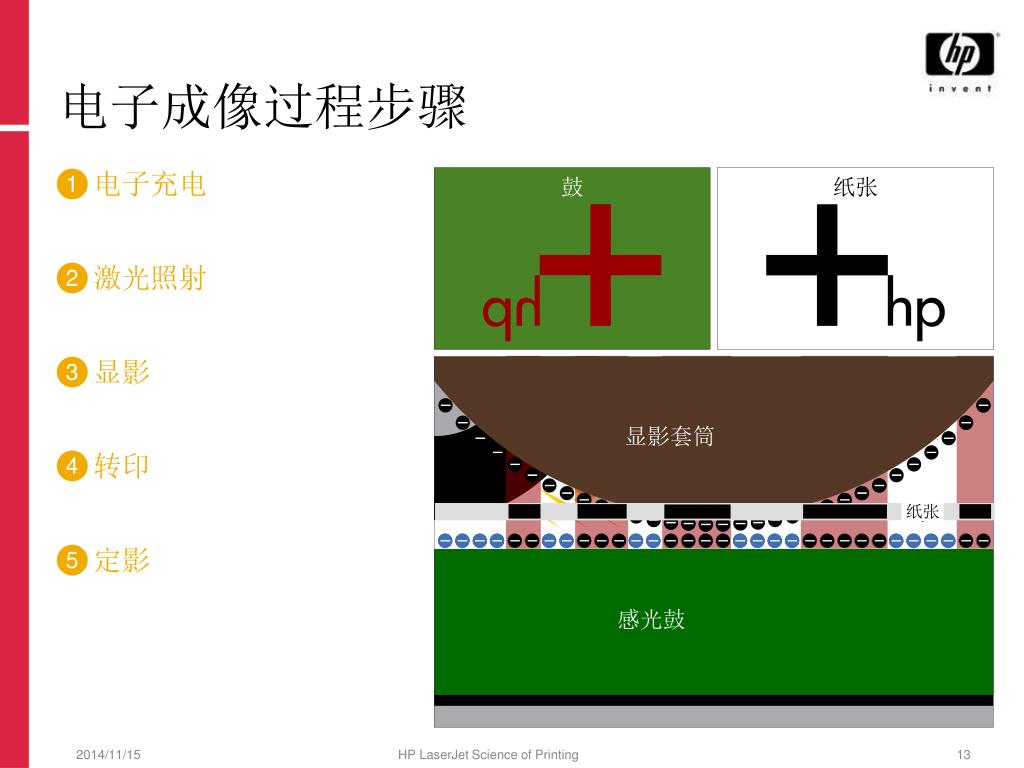

  13. 激光照射 2 电子充电 1 充电辊 定影 5 显影套筒 显影 3 Paper 纸张 Paper 感光鼓 转印 4 电子成像过程步骤 鼓 纸张 HP LaserJet Science of Printing

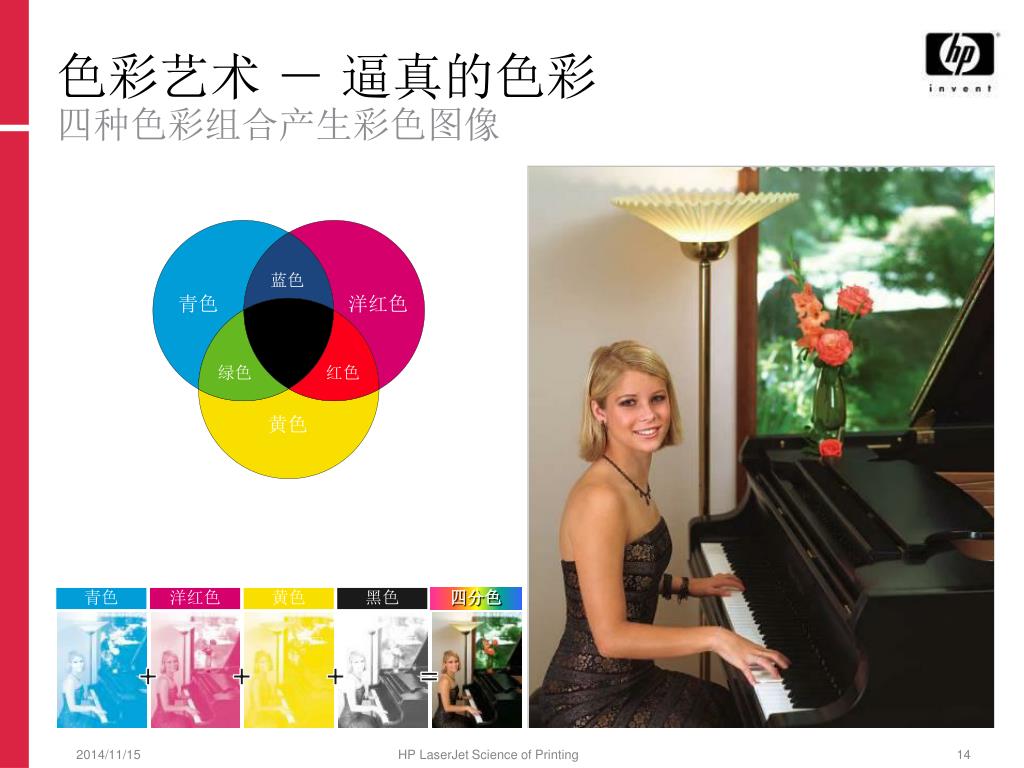

  14. 蓝色 青色 洋红色 绿色 红色 黄色 青色 洋红色 黄色 黑色 四分色 色彩艺术 － 逼真的色彩四种色彩组合产生彩色图像 Paper HP LaserJet Science of Printing

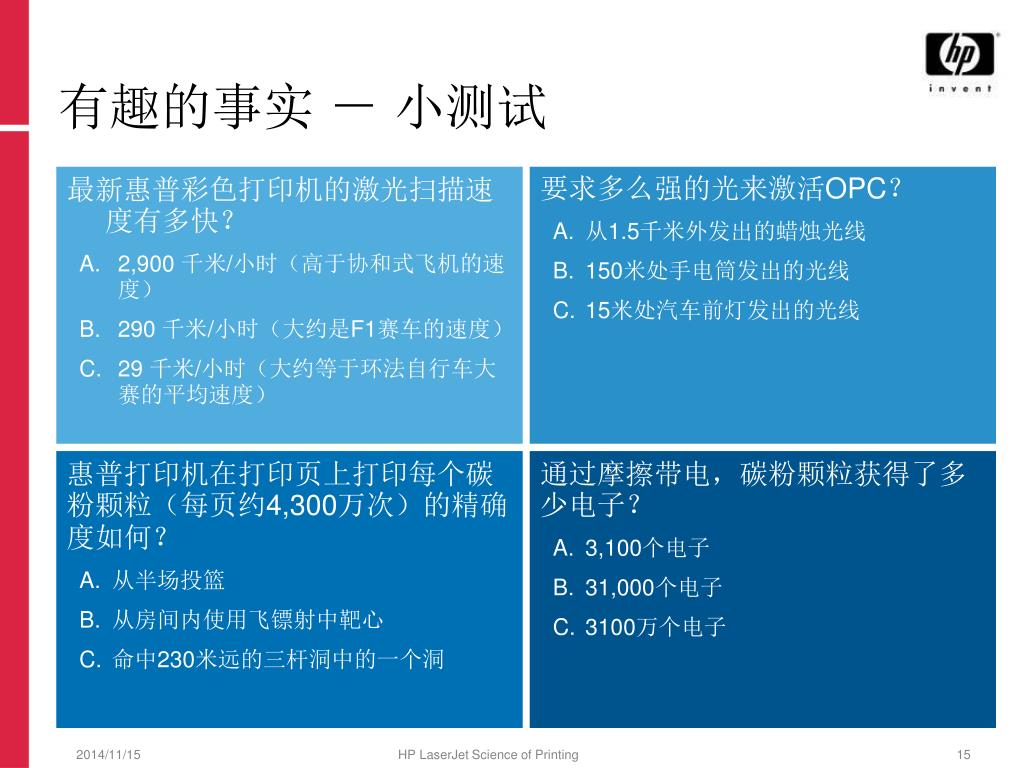

  15. 有趣的事实 － 小测试 • 最新惠普彩色打印机的激光扫描速度有多快？ • 2,900 千米/小时（高于协和式飞机的速度） • 290 千米/小时（大约是F1赛车的速度） • 29 千米/小时（大约等于环法自行车大赛的平均速度） • 要求多么强的光来激活OPC？ • 从1.5千米外发出的蜡烛光线 • 150米处手电筒发出的光线 • 15米处汽车前灯发出的光线 • 惠普打印机在打印页上打印每个碳粉颗粒（每页约4,300万次）的精确度如何？ • 从半场投篮 • 从房间内使用飞镖射中靶心 • 命中230米远的三杆洞中的一个洞 • 通过摩擦带电，碳粉颗粒获得了多少电子？ • 3,100个电子 • 31,000个电子 • 3100万个电子 HP LaserJet Science of Printing

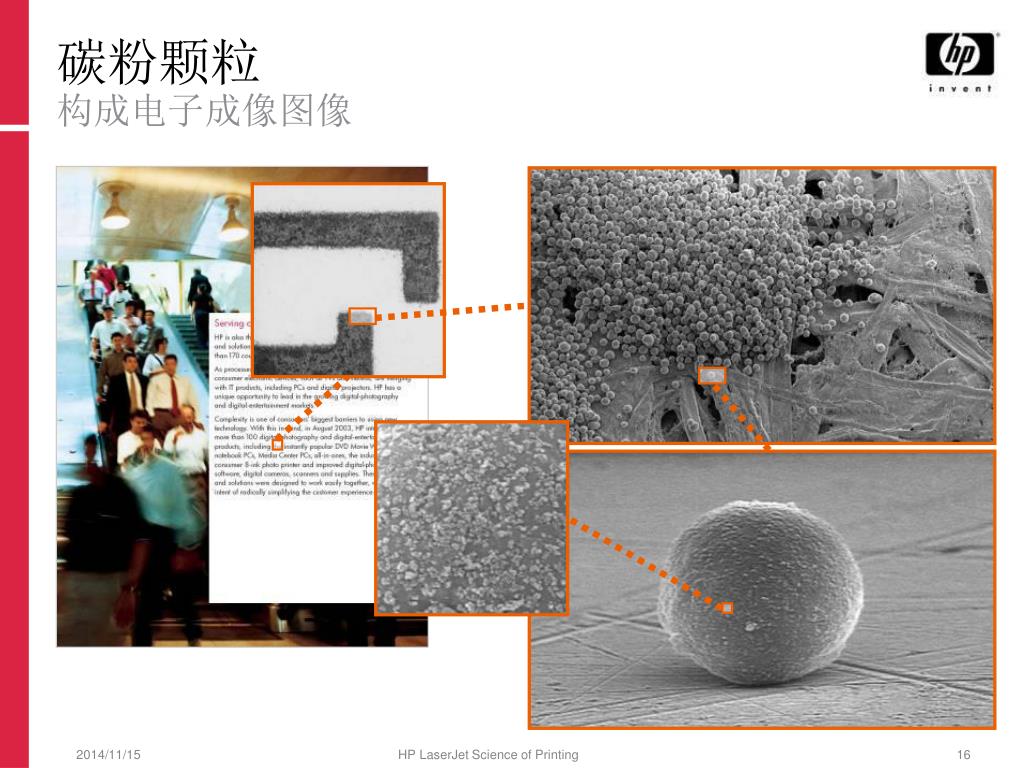

  16. 碳粉颗粒构成电子成像图像 HP LaserJet Science of Printing

  17. 打印质量分析 视频 视频 HP LaserJet Science of Printing

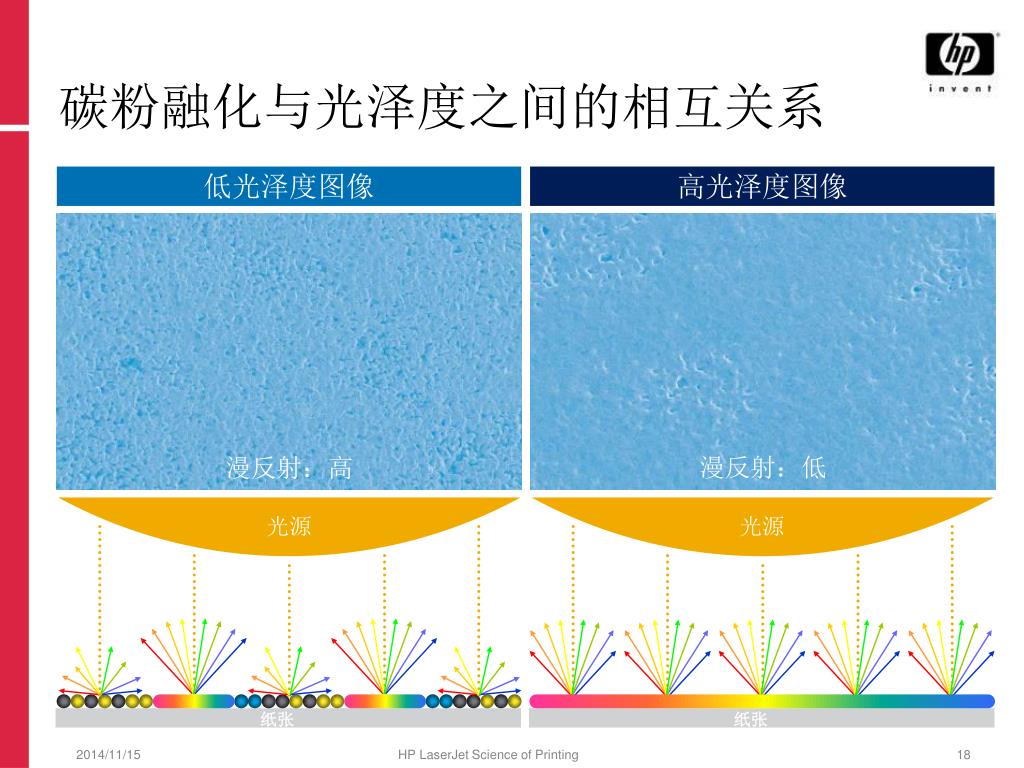

  18. 漫反射：低 漫反射：高 光源 光源 纸张 纸张 碳粉融化与光泽度之间的相互关系 低光泽度图像 高光泽度图像 HP LaserJet Science of Printing

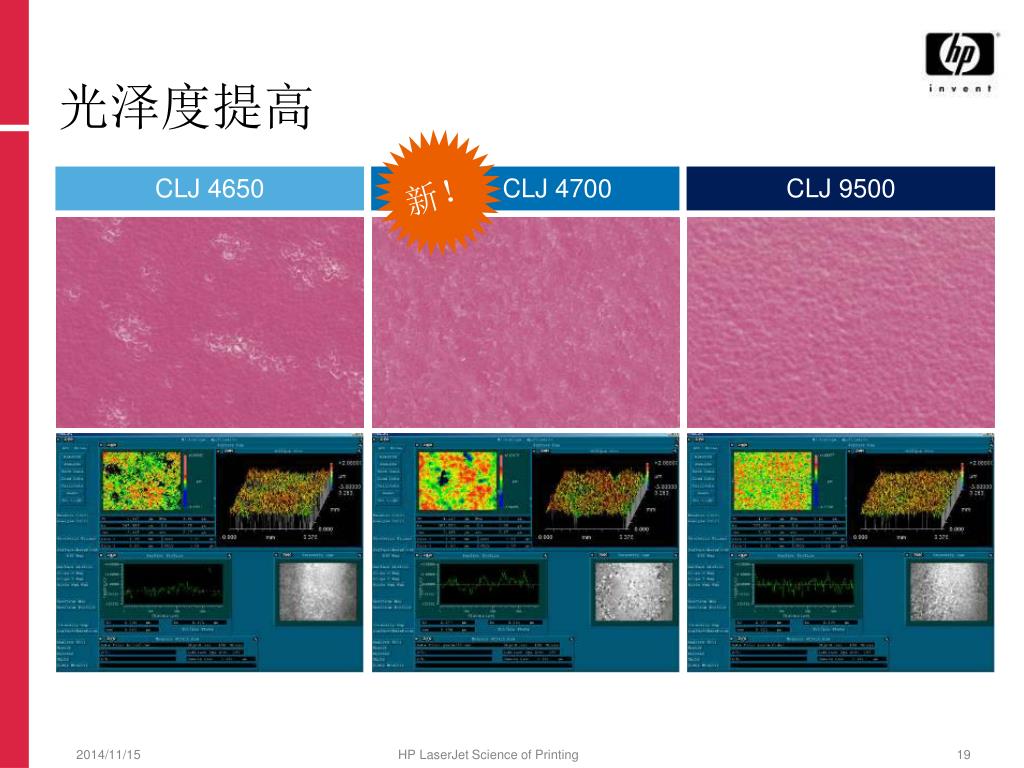

  19. CLJ 4650 CLJ 4700 CLJ 9500 光泽度提高 新！ HP LaserJet Science of Printing

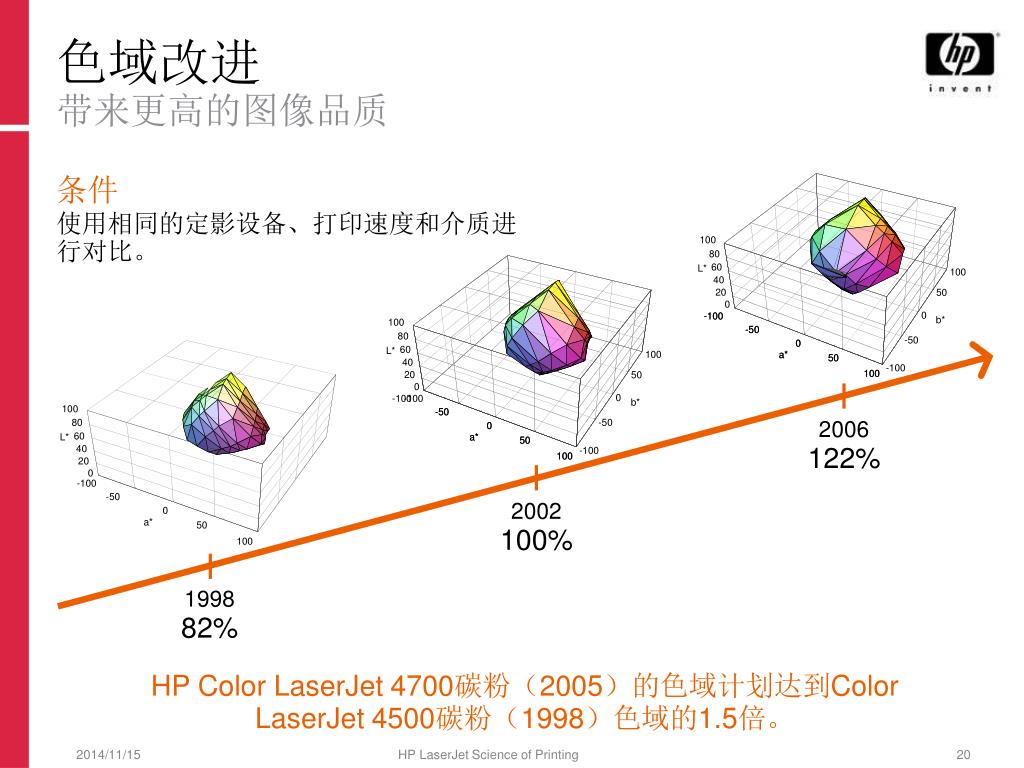

  20. 100 80 60 L* 100 40 20 50 0 0 -100 -100 b* -50 -50 -50 0 0 a* a* 50 50 -100 100 100 100 100 80 80 60 60 L* L* 100 40 40 20 20 50 0 0 -100 0 -100 -100 b* -50 -50 -50 -50 0 0 0 a* a* a* 50 50 50 -100 2006122% 100 100 100 2002100% 199882% 色域改进带来更高的图像品质 条件使用相同的定影设备、打印速度和介质进行对比。 HP Color LaserJet 4700碳粉（2005）的色域计划达到Color LaserJet 4500碳粉（1998）色域的1.5倍。 HP LaserJet Science of Printing

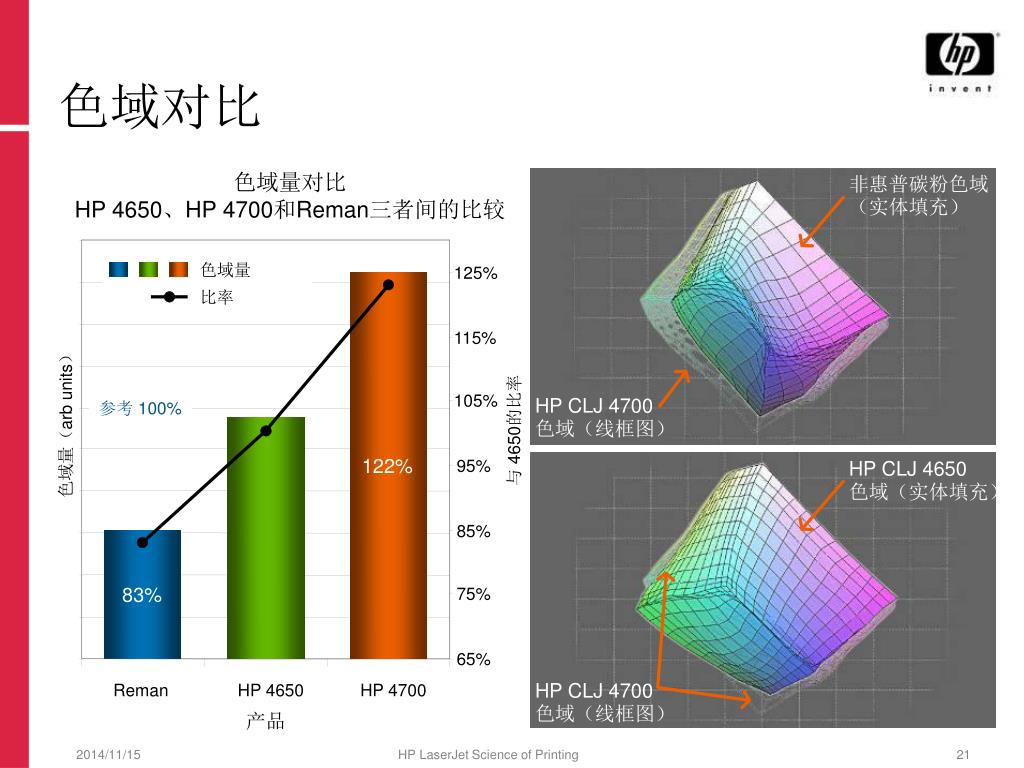

  21. 非惠普碳粉色域 （实体填充） 色域量 比率 HP CLJ 4700色域（线框图） HP CLJ 4650色域（实体填充） HP CLJ 4700色域（线框图） 色域对比 色域量对比HP 4650、HP 4700和Reman三者间的比较 125% 115% 105% 参考 100% 色域量（arb units） 与 4650的比率 122% 95% 85% 83% 75% 65% Reman HP 4650 HP 4700 产品 HP LaserJet Science of Printing

  22. 激光打印科技：HP ColorSphere 碳粉带来新一级的打印品质 HP LaserJet Science of Printing

  23. 以下方面的改进… 大小分布 椭球状 定影/融化 惠普彩色碳粉改进长达20多年的技术创新 1998 2001 2006 …使新碳粉更加卓越： • 碳粉吸附电荷更快 • 在硒鼓使用寿命内保持一致的电荷吸附能力 • 定影更快速 HP LaserJet Science of Printing

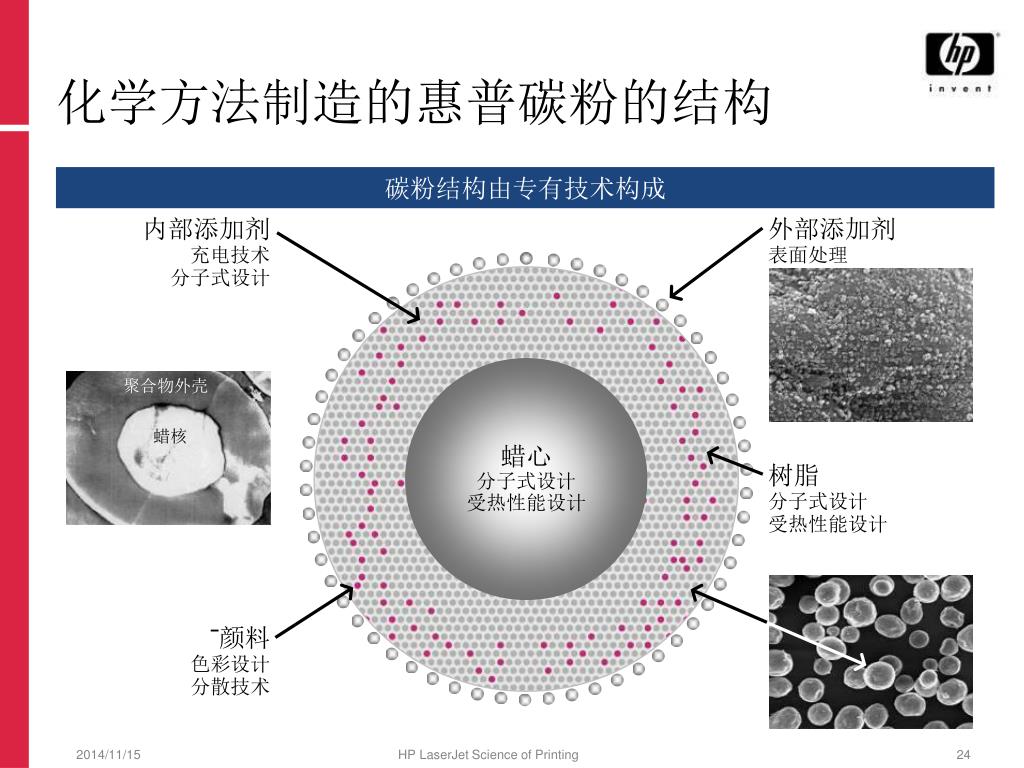

  24. 内部添加剂充电技术分子式设计 外部添加剂表面处理 聚合物外壳 蜡核 蜡心 分子式设计受热性能设计 树脂分子式设计受热性能设计 ˉ颜料色彩设计分散技术 化学方法制造的惠普碳粉的结构 碳粉结构由专有技术构成 HP LaserJet Science of Printing

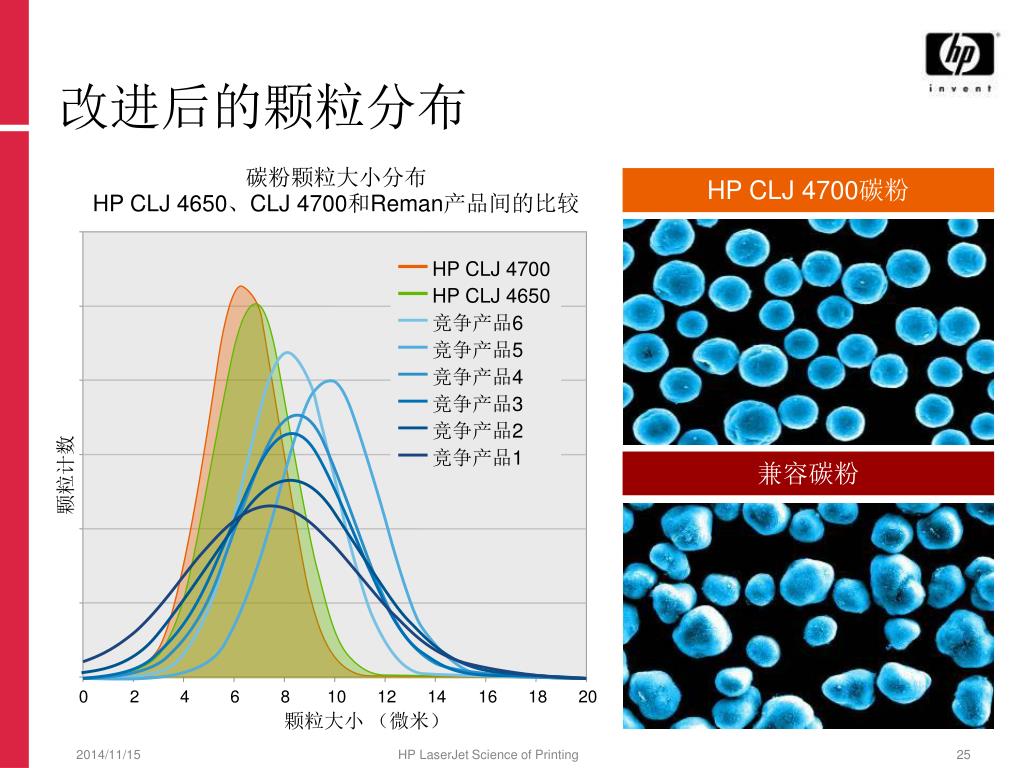

  25. 碳粉颗粒大小分布HP CLJ 4650、CLJ 4700和Reman产品间的比较 HP CLJ 4700碳粉 HP CLJ 4700 HP CLJ 4650 竞争产品6 竞争产品5 竞争产品4 竞争产品3 竞争产品2 竞争产品1 兼容碳粉 颗粒计数 0 2 4 6 8 10 12 14 16 18 20 颗粒大小 （微米） 改进后的颗粒分布 HP LaserJet Science of Printing

  26. 非惠普化学方法生产的碳粉 HP ColorSphere碳粉 采用化学方法配制的碳粉精确再现潜影 HP LaserJet Science of Printing

  27. 定影辊 定影辊 定影辊 定影辊 定影辊 定影辊 分离 纸张 • 压力粘合 • 渗透 纸张 蜡 熔剂扩大 纸张 • 软化 • 结合 纸张 热传导 纸张 蜡 压缩 纸张 碳粉如何在纸张上定影 温度上升 HP LaserJet Science of Printing

  28. 2微米 纸张 改进后的球状形 • 椭球状的优势 • 电荷吸附改进 － 均匀的添加剂 • 碳粉位置 － 更高效的碳粉利用和线条锐度等 • 定影图像均匀 HP LaserJet Science of Printing

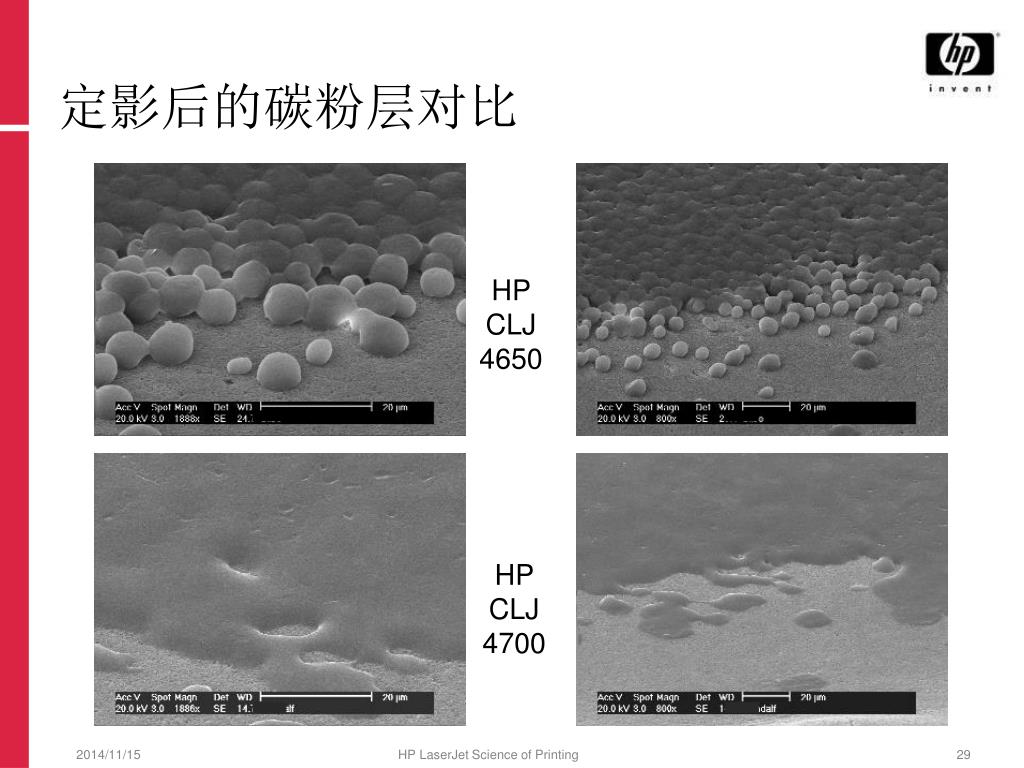

  29. 定影后的碳粉层对比 HP CLJ 4650 HP CLJ 4700 HP LaserJet Science of Printing

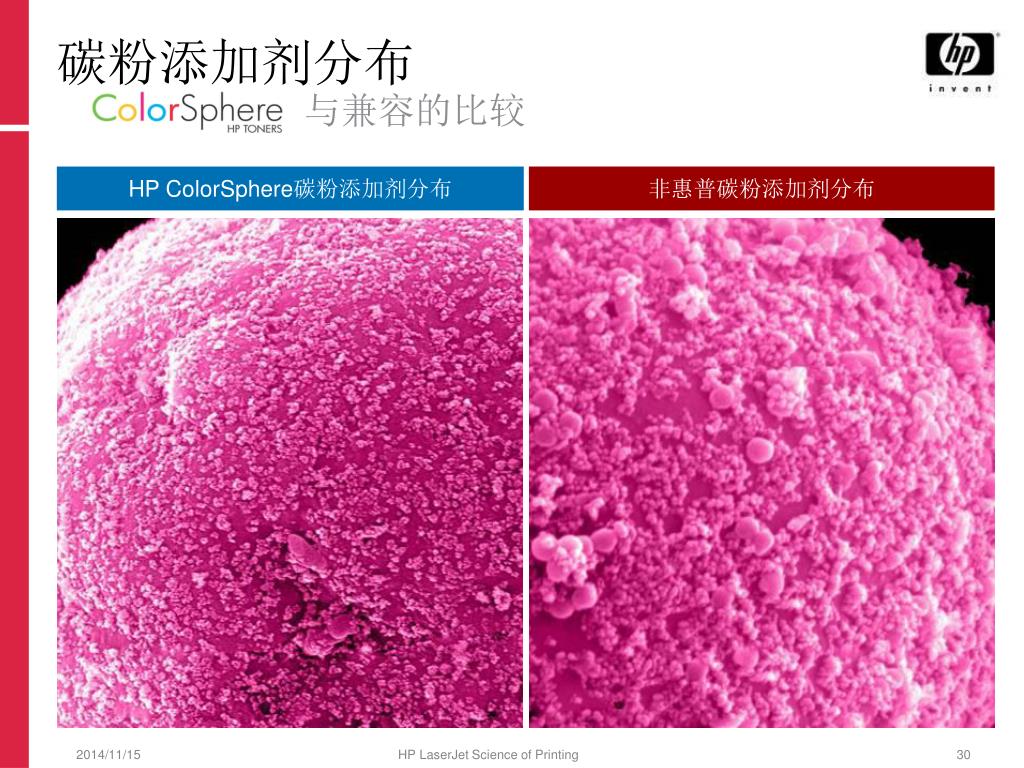

  30. HP ColorSphere碳粉添加剂分布 非惠普碳粉添加剂分布 碳粉添加剂分布与兼容的比较 HP LaserJet Science of Printing

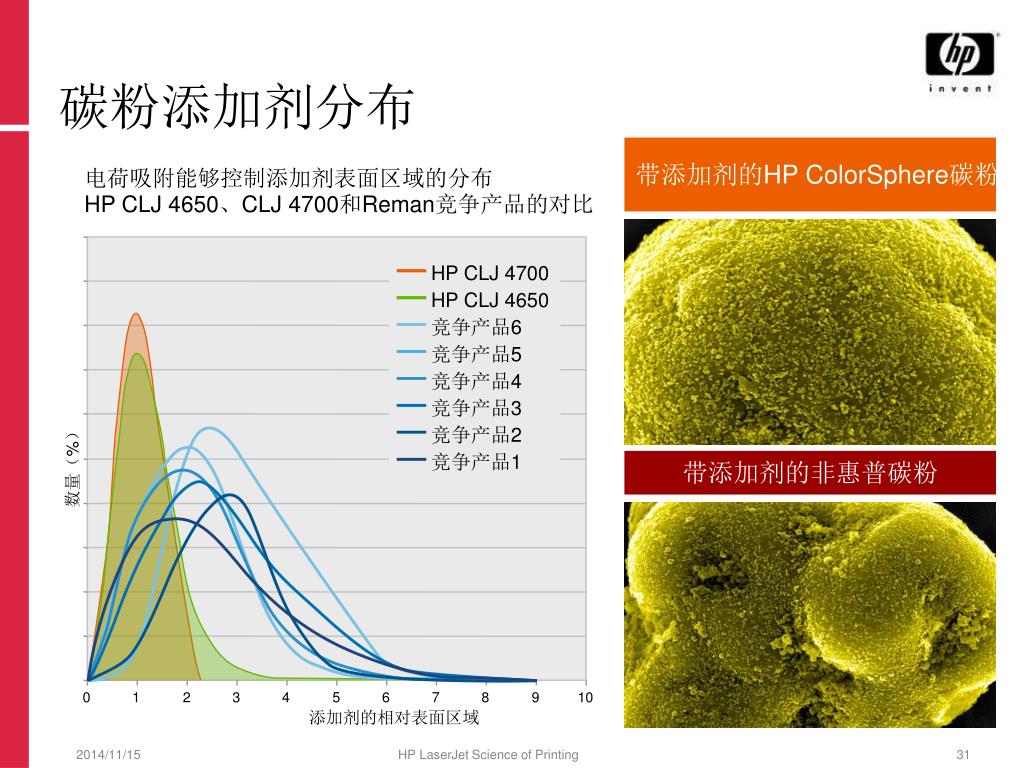

  31. 电荷吸附能够控制添加剂表面区域的分布HP CLJ 4650、CLJ 4700和Reman竞争产品的对比 HP CLJ 4700 HP CLJ 4650 竞争产品6 竞争产品5 竞争产品4 竞争产品3 竞争产品2 竞争产品1 带添加剂的非惠普碳粉 数量（%） 0 1 2 3 4 5 6 7 8 9 10 添加剂的相对表面区域 碳粉添加剂分布 带添加剂的HP ColorSphere碳粉 HP LaserJet Science of Printing

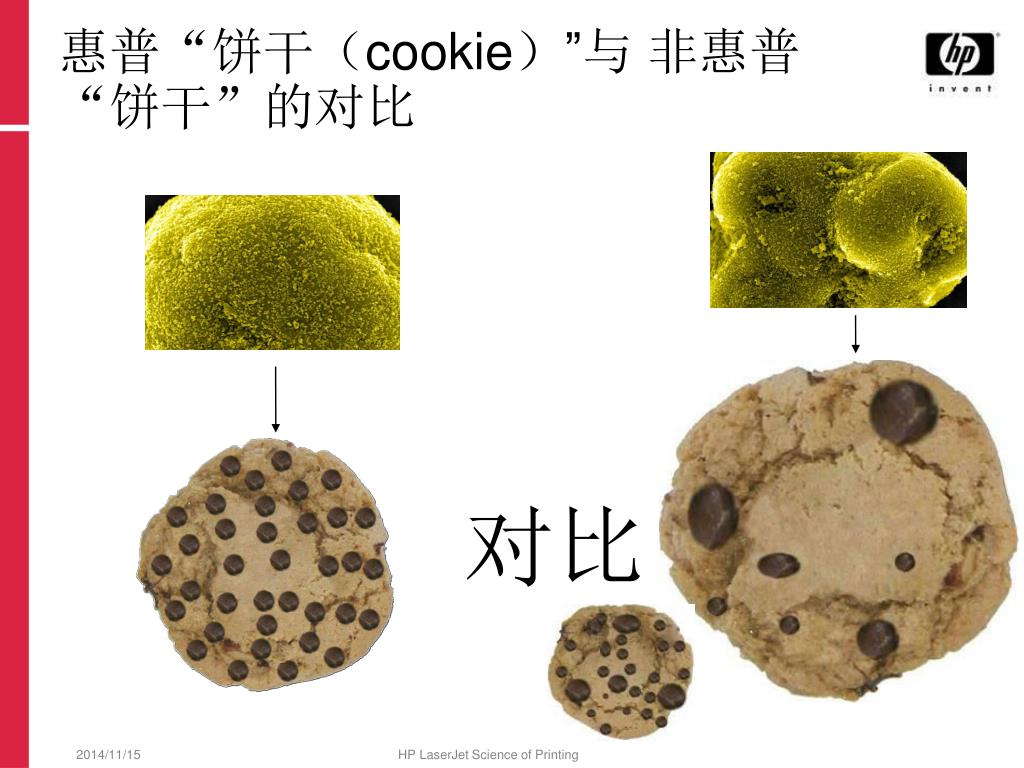

  32. 惠普“饼干（cookie）”与非惠普“饼干”的对比惠普“饼干（cookie）”与非惠普“饼干”的对比 对比 HP LaserJet Science of Printing

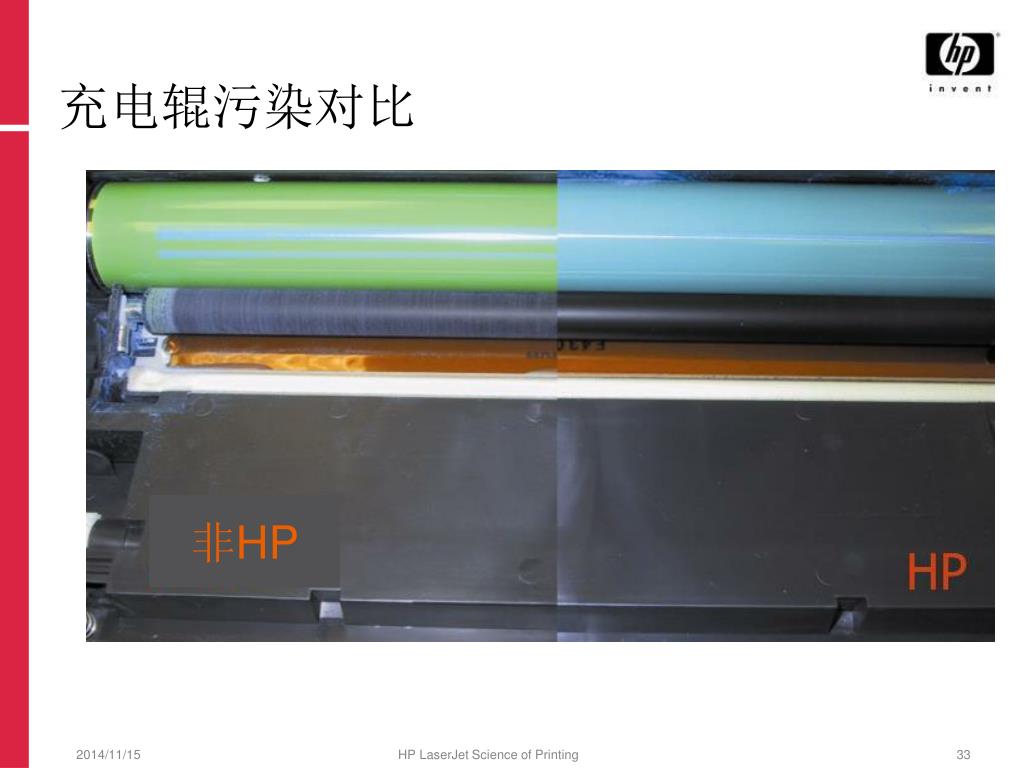

  33. 充电辊污染对比 非HP HP LaserJet Science of Printing

  34. 惊人的高质量打印输出 • 在HP激光相纸等光面介质上打印，可使光泽度提高40% • 更广的色域 • 更细腻的色彩可带来自然的色彩过渡和逼真的图像 • 大小适中的蜡心融合了即时定影技术，加快了流程的速度 HP LaserJet Science of Printing

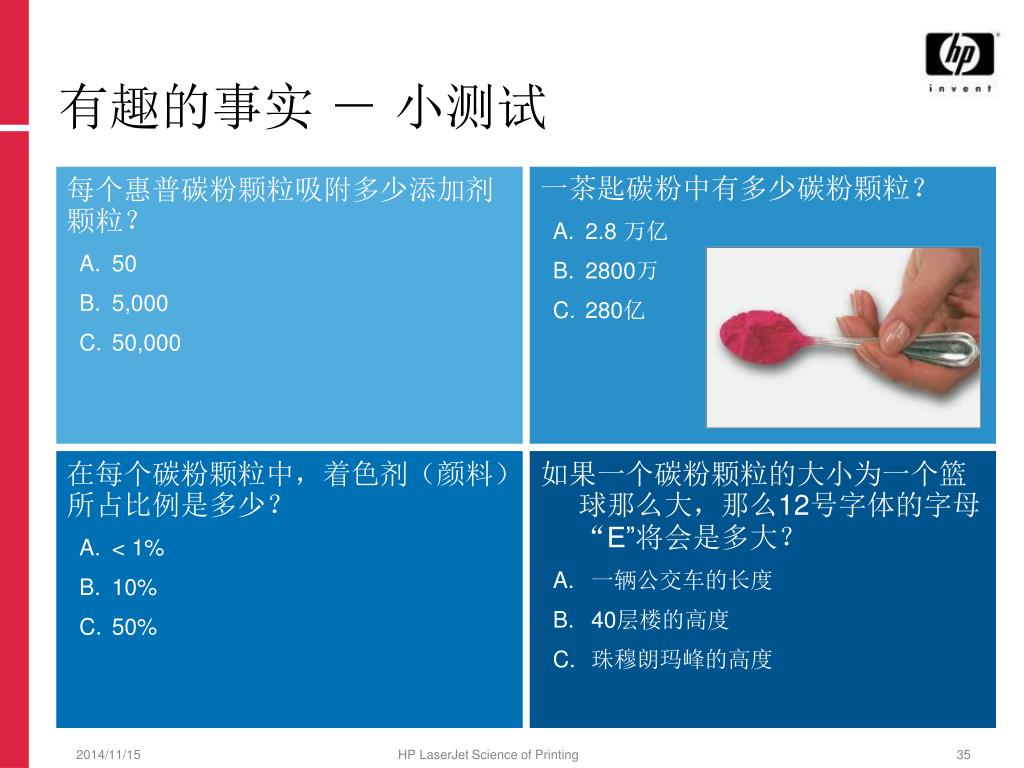

  35. 一茶匙碳粉中有多少碳粉颗粒？ • 2.8 万亿 • 2800万 • 280亿 有趣的事实 － 小测试 • 每个惠普碳粉颗粒吸附多少添加剂颗粒？ • 50 • 5,000 • 50,000 • 在每个碳粉颗粒中，着色剂（颜料）所占比例是多少？ • < 1% • 10% • 50% • 如果一个碳粉颗粒的大小为一个篮球那么大，那么12号字体的字母“E”将会是多大？ • 一辆公交车的长度 • 40层楼的高度 • 珠穆朗玛峰的高度 HP LaserJet Science of Printing

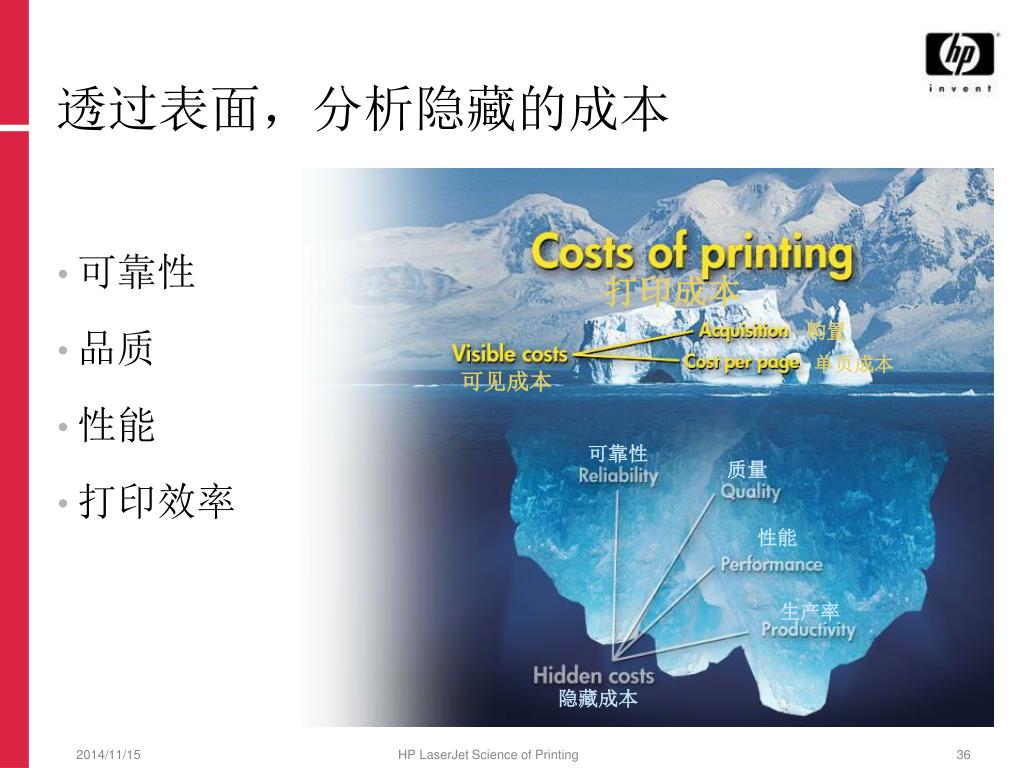

  36. 透过表面，分析隐藏的成本 • 可靠性 • 品质 • 性能 • 打印效率 打印成本 购置 单页成本 可见成本 可靠性 质量 性能 生产率 隐藏成本 HP LaserJet Science of Printing

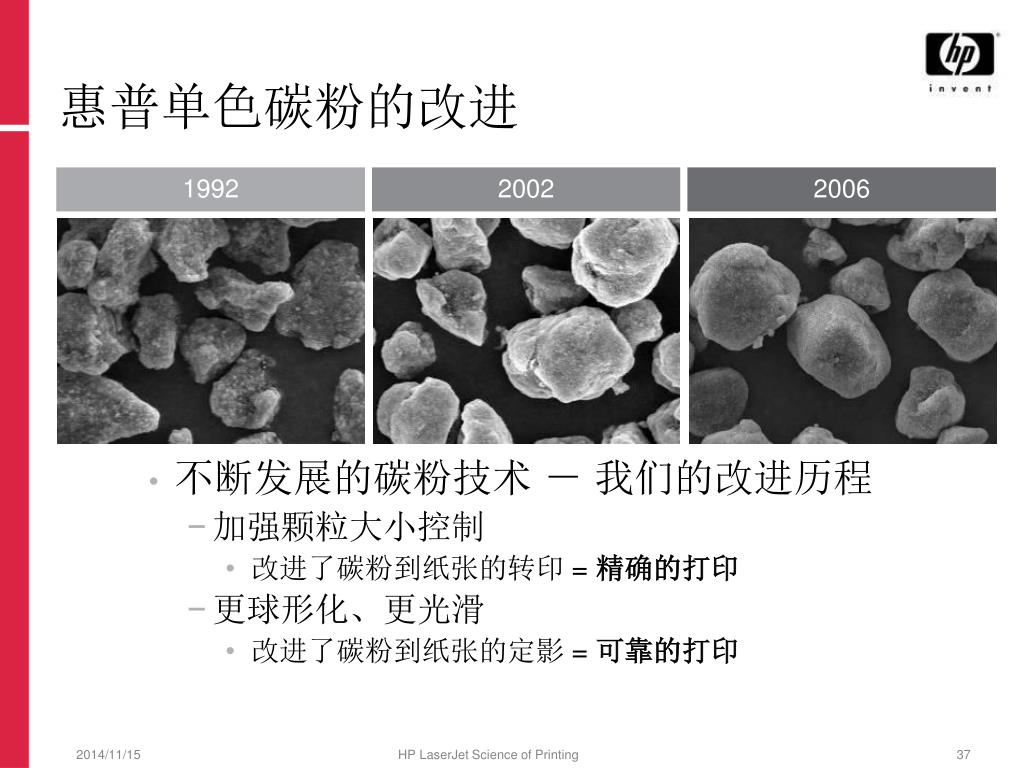

  37. 不断发展的碳粉技术 － 我们的改进历程 加强颗粒大小控制 改进了碳粉到纸张的转印 = 精确的打印 更球形化、更光滑 改进了碳粉到纸张的定影 = 可靠的打印 惠普单色碳粉的改进 1992 2002 2006 HP LaserJet Science of Printing

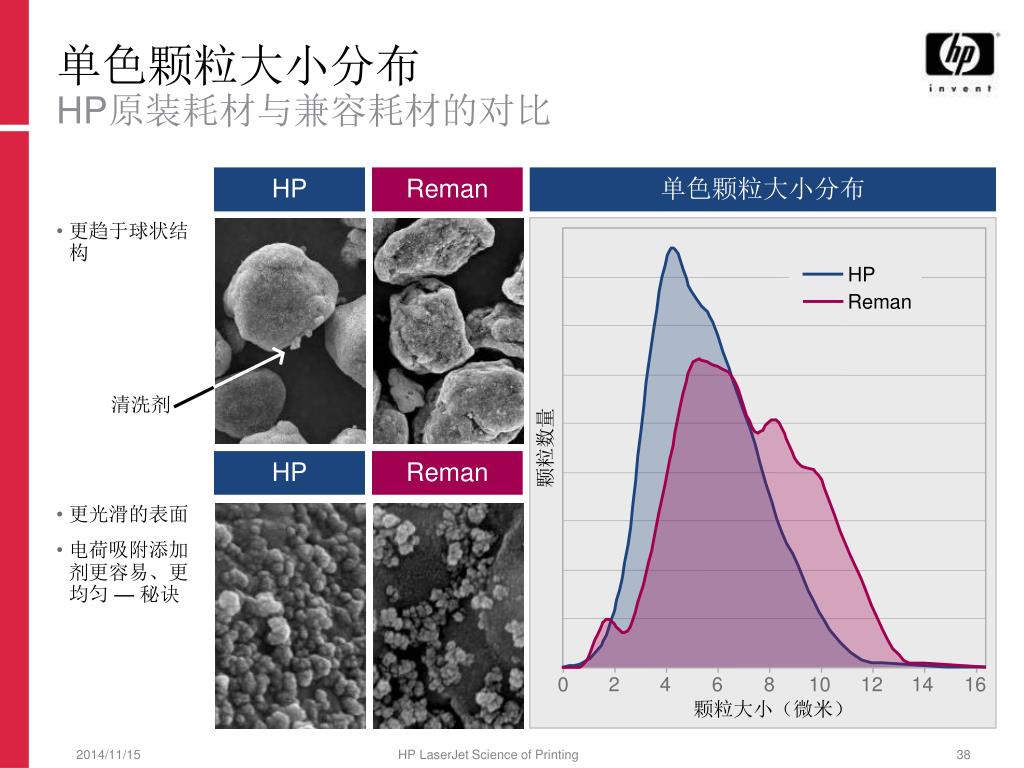

  38. HP Reman 单色颗粒大小分布 HP Reman 颗粒数量 HP Reman 0 2 4 6 8 10 12 14 16 颗粒大小（微米） 单色颗粒大小分布HP原装耗材与兼容耗材的对比 • 更趋于球状结构 清洗剂 • 更光滑的表面 • 电荷吸附添加剂更容易、更均匀 — 秘诀 HP LaserJet Science of Printing

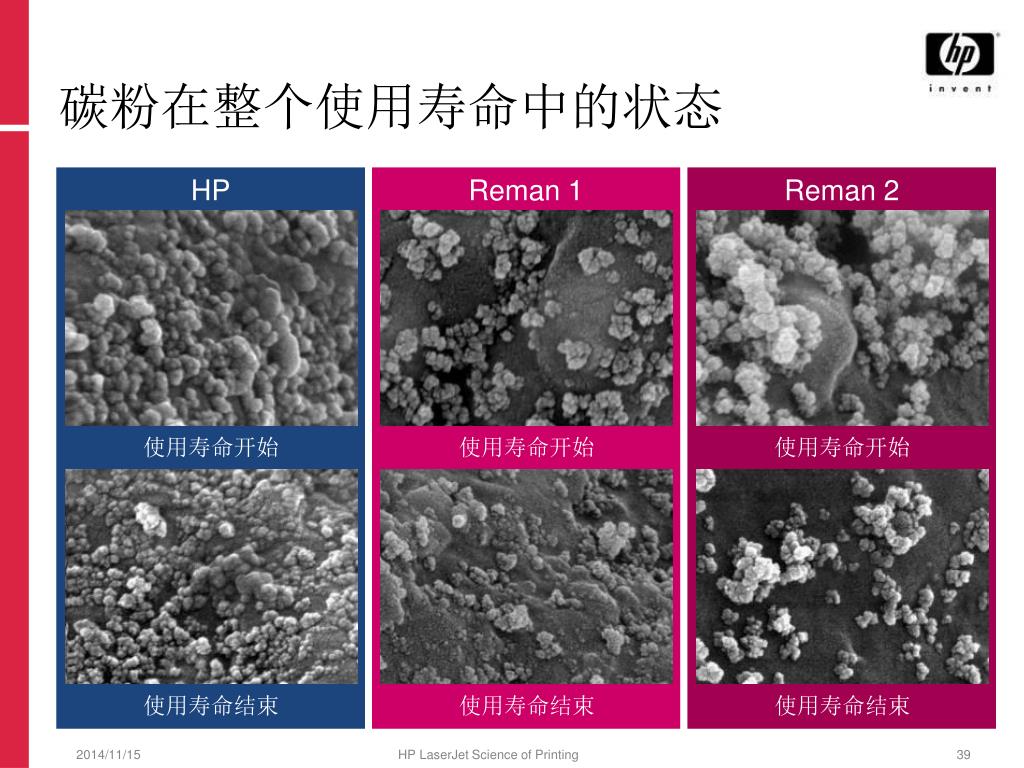

  39. HP Reman 1 Reman 2 使用寿命开始 使用寿命开始 使用寿命开始 使用寿命结束 使用寿命结束 使用寿命结束 碳粉在整个使用寿命中的状态 HP LaserJet Science of Printing

  40. 兼容 1 兼容 2 定影温度（°C） 1993 1995 1997 1999 2001 2003 2005 惠普碳粉融化/定影温度 碳粉融化/定影温度 HP LaserJet Science of Printing

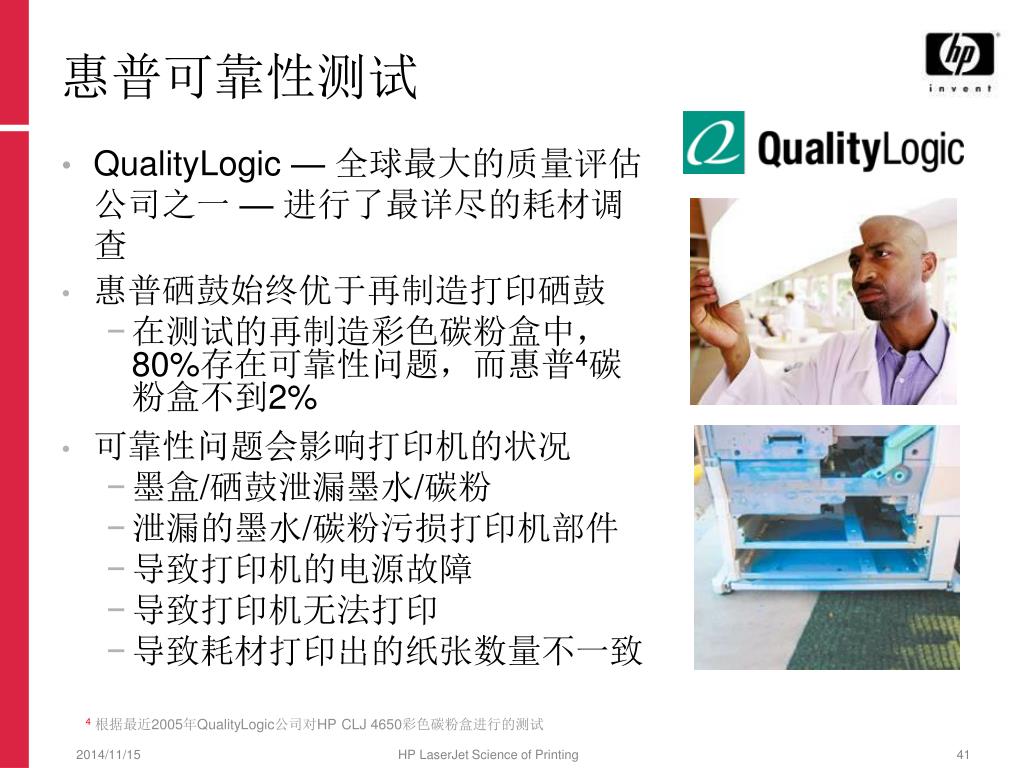

  41. 惠普可靠性测试 • QualityLogic — 全球最大的质量评估公司之一 — 进行了最详尽的耗材调查 • 惠普硒鼓始终优于再制造打印硒鼓 • 在测试的再制造彩色碳粉盒中， 80%存在可靠性问题，而惠普4碳粉盒不到2% • 可靠性问题会影响打印机的状况 • 墨盒/硒鼓泄漏墨水/碳粉 • 泄漏的墨水/碳粉污损打印机部件 • 导致打印机的电源故障 • 导致打印机无法打印 • 导致耗材打印出的纸张数量不一致 4 根据最近2005年QualityLogic公司对HP CLJ 4650彩色碳粉盒进行的测试 HP LaserJet Science of Printing

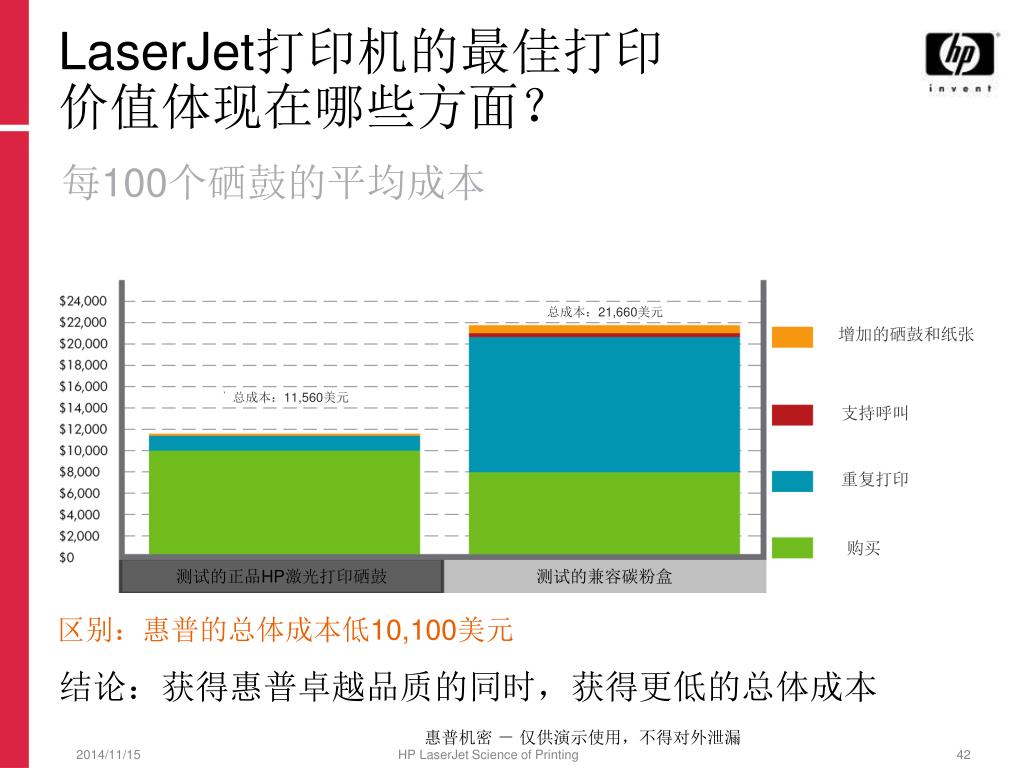

  42. LaserJet打印机的最佳打印价值体现在哪些方面？LaserJet打印机的最佳打印价值体现在哪些方面？ 每100个硒鼓的平均成本 增加的硒鼓和纸张 总成本：21,660美元 总成本：11,560美元 支持呼叫 重复打印 购买 测试的正品HP激光打印硒鼓 测试的兼容碳粉盒 区别：惠普的总体成本低10,100美元 结论：获得惠普卓越品质的同时，获得更低的总体成本 惠普机密 － 仅供演示使用，不得对外泄漏 HP LaserJet Science of Printing

  43. 出色的可靠性 = 最卓越的价值 • 一般来说，惠普单色LaserJet和黑色喷墨打印墨盒的可靠性超过进行测试的再制造墨盒/硒鼓品牌的9倍 • 一般来说，惠普彩色喷墨墨盒的可靠性超过进行测试的兼容墨盒品牌的50倍 • 出色的可靠性意味着，惠普打印墨盒/硒鼓无需频繁更换，无需带来额外成本的重复打印，从而节省了您的时间和成本 • 与进行测试的每款再制造产品相比，惠普被证实是可靠性的领先厂商并能提供最卓越的价值 注：QualityLogic提供的测试结果。测试在实验室条件下进行，实际性能可能有所差异。 HP LaserJet Science of Printing

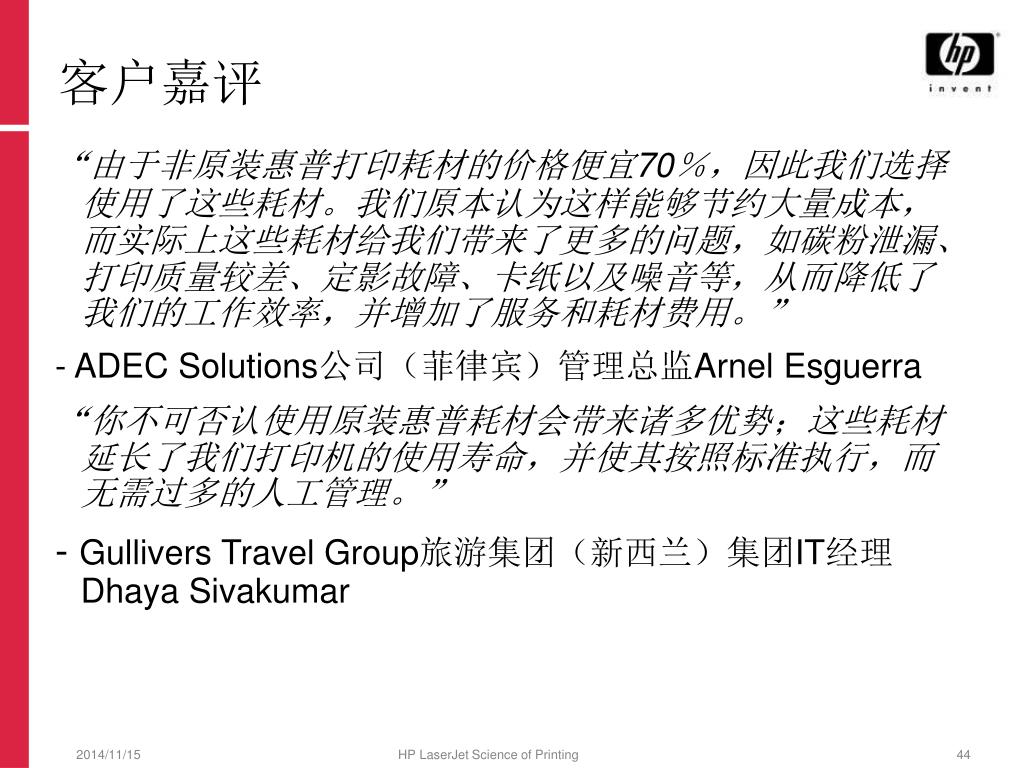

  44. 客户嘉评 “由于非原装惠普打印耗材的价格便宜70％，因此我们选择使用了这些耗材。我们原本认为这样能够节约大量成本，而实际上这些耗材给我们带来了更多的问题，如碳粉泄漏、打印质量较差、定影故障、卡纸以及噪音等，从而降低了我们的工作效率，并增加了服务和耗材费用。” - ADEC Solutions公司（菲律宾）管理总监Arnel Esguerra “你不可否认使用原装惠普耗材会带来诸多优势；这些耗材延长了我们打印机的使用寿命，并使其按照标准执行，而无需过多的人工管理。” - Gullivers Travel Group旅游集团（新西兰）集团IT经理Dhaya Sivakumar HP LaserJet Science of Printing

  45. HP LaserJet Science of Printing
