第1章 工程制图基本知识与技能

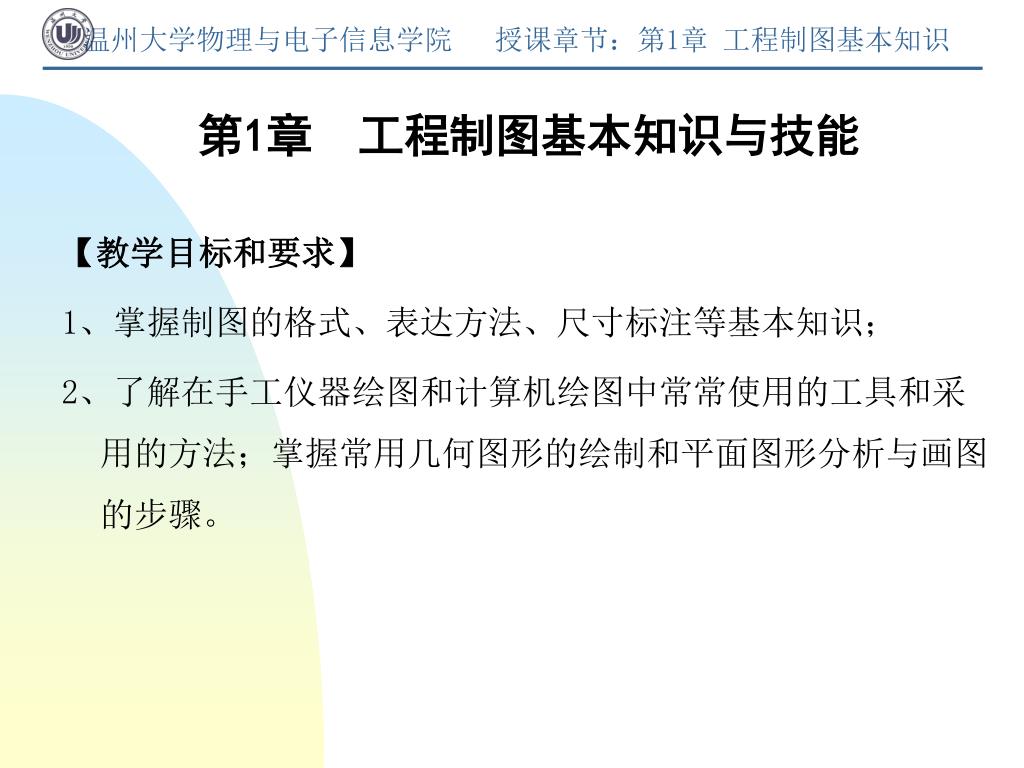

温州大学物理与电子信息学院 授课章节：第1章 工程制图基本知识. 第1章 工程制图基本知识与技能. 【教学目标和要求】 1、 掌握制图的格式、表达方法、尺寸标注等基本知识； 2 、 了解在手工仪器绘图和计算机绘图中常常使用的工具和采用的方法；掌握常用几何图形的绘制和平面图形分析与画图的步骤。. 授课章节：第1章 工程制图基本知识与技能 第1.1 制图的基本知识. 第1.1节 制图的基本知识. 1.1.1 什么是工程制图. 古代：设计制造合二为一. 现代大工业要造的是： 查看视图. 现代：设计制造一分为二. ◆ 图样是工业生产中不可缺少的技术文件.

kaseem-sullivan
Télécharger la présentation

第1章 工程制图基本知识与技能

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 温州大学物理与电子信息学院 授课章节：第1章 工程制图基本知识 第1章 工程制图基本知识与技能 【教学目标和要求】 1、掌握制图的格式、表达方法、尺寸标注等基本知识； 2、了解在手工仪器绘图和计算机绘图中常常使用的工具和采用的方法；掌握常用几何图形的绘制和平面图形分析与画图的步骤。

  2. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识 第1.1节 制图的基本知识 1.1.1 什么是工程制图 古代：设计制造合二为一 现代大工业要造的是：查看视图 现代：设计制造一分为二 • ◆图样是工业生产中不可缺少的技术文件 • ◆图样还用于科技交流 由此可见，图样是工程与产品信息的载体，是工程界表达与交流的语言。 工程制图是一门研究工程与产品的信息表达、交流与传递的科学。 跳转

  3. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识

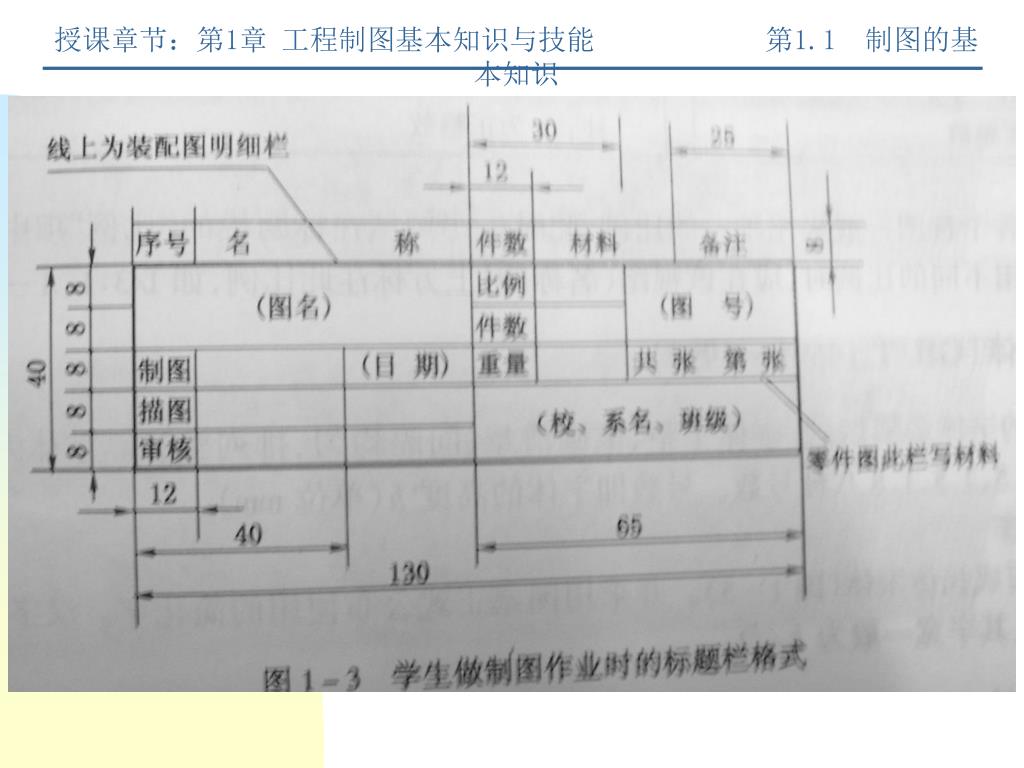

  4. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识 1.1.2.本门课的内容 ① 投影理论基础 ② 构形方法基础 (三维造型) (组合体、轴测图、透视图) ③ 表达技术基础 ④ 绘图能力基础 (徒手、尺规、计算机绘图) ⑤ 工程规范基础 1.1.3 本门课的学习方法

  5. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识 1.1.4 图纸幅面及格式（GB/T 14689-1993）

  6. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识

  7. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识

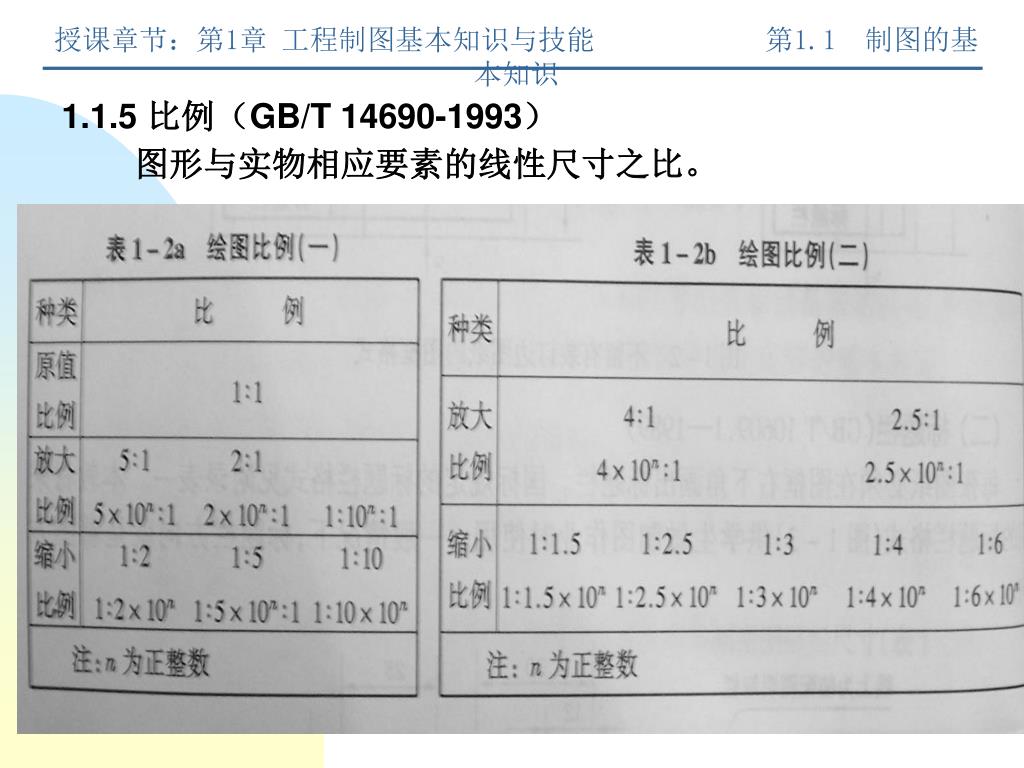

  8. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识 1.1.5 比例（GB/T 14690-1993） 图形与实物相应要素的线性尺寸之比。

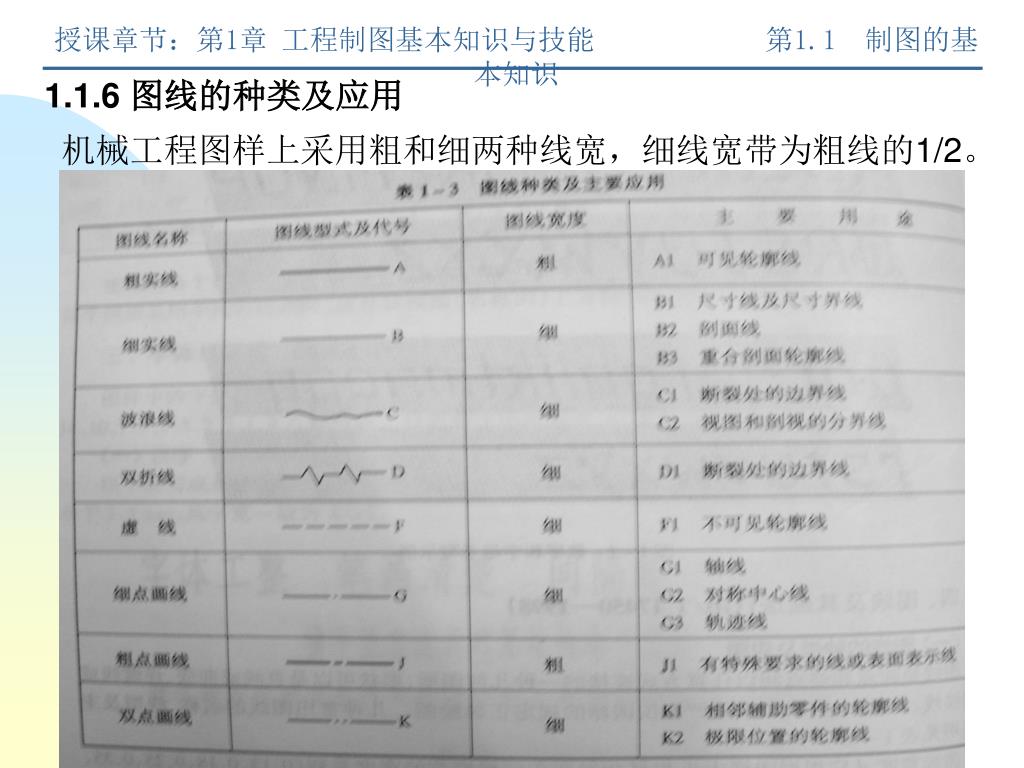

  9. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识 1.1.6 图线的种类及应用 机械工程图样上采用粗和细两种线宽，细线宽带为粗线的1/2。

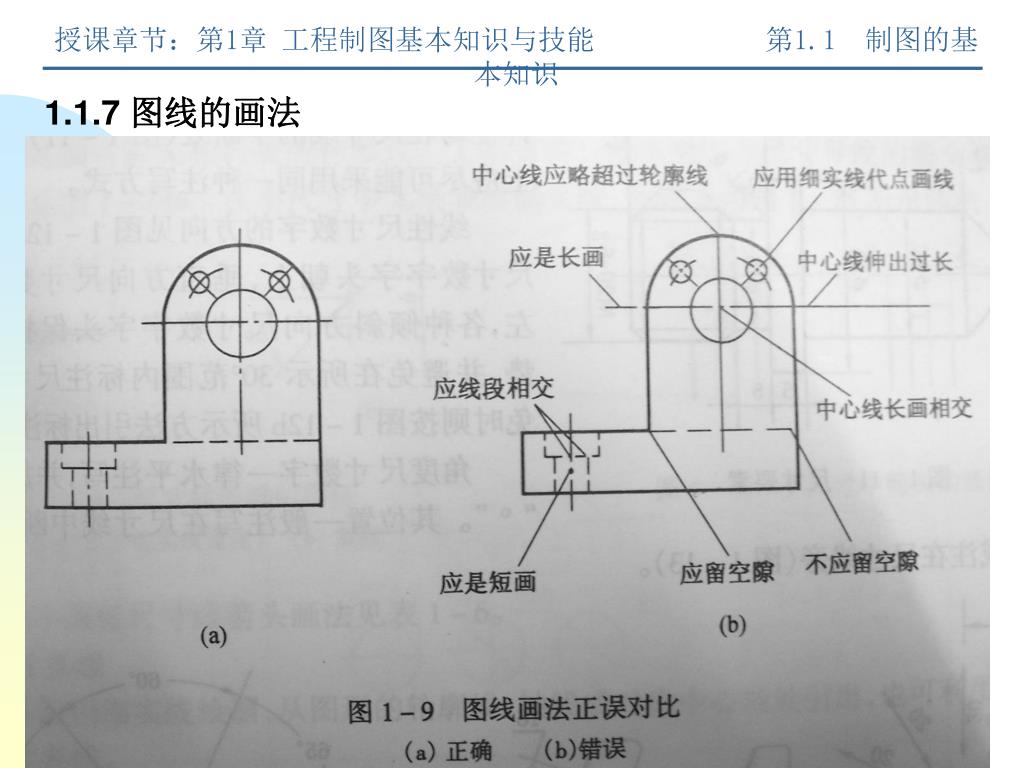

  10. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识 1.1.7 图线的画法

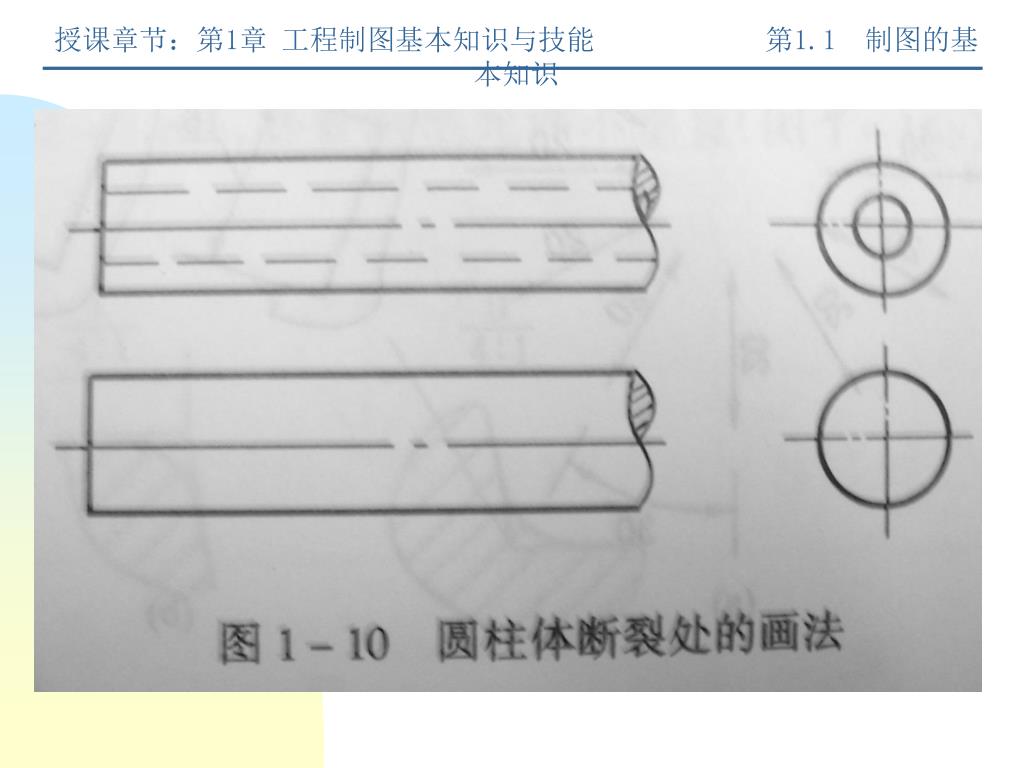

  11. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识

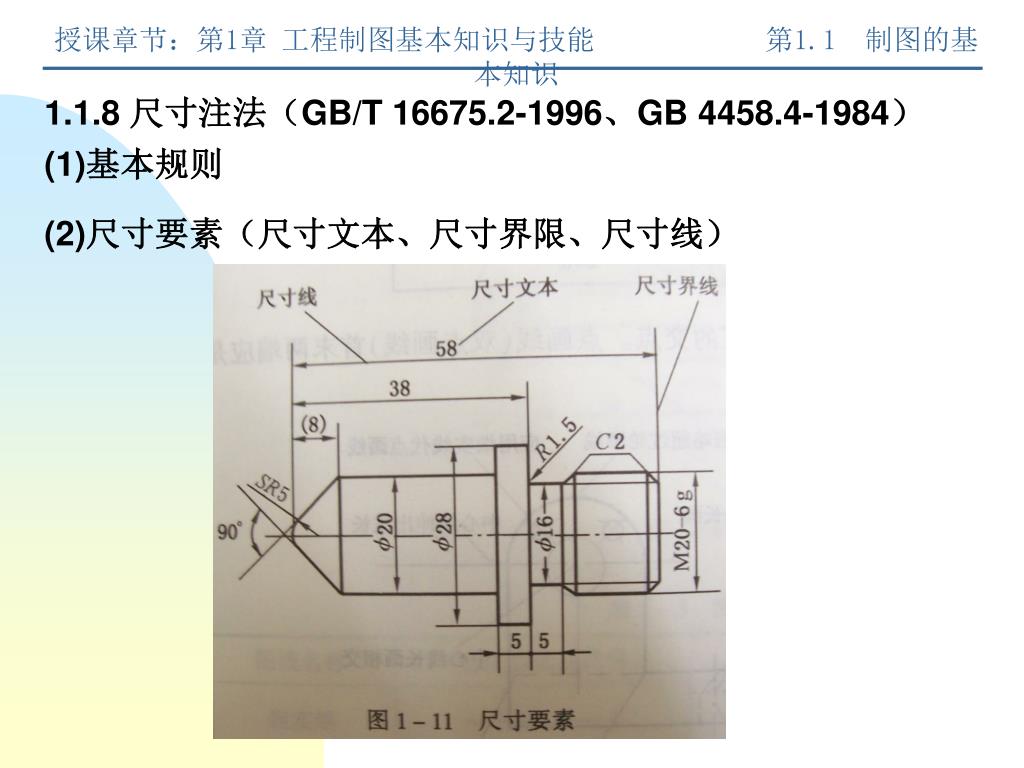

  12. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识 1.1.8 尺寸注法（GB/T 16675.2-1996、GB 4458.4-1984） (1)基本规则 (2)尺寸要素（尺寸文本、尺寸界限、尺寸线）

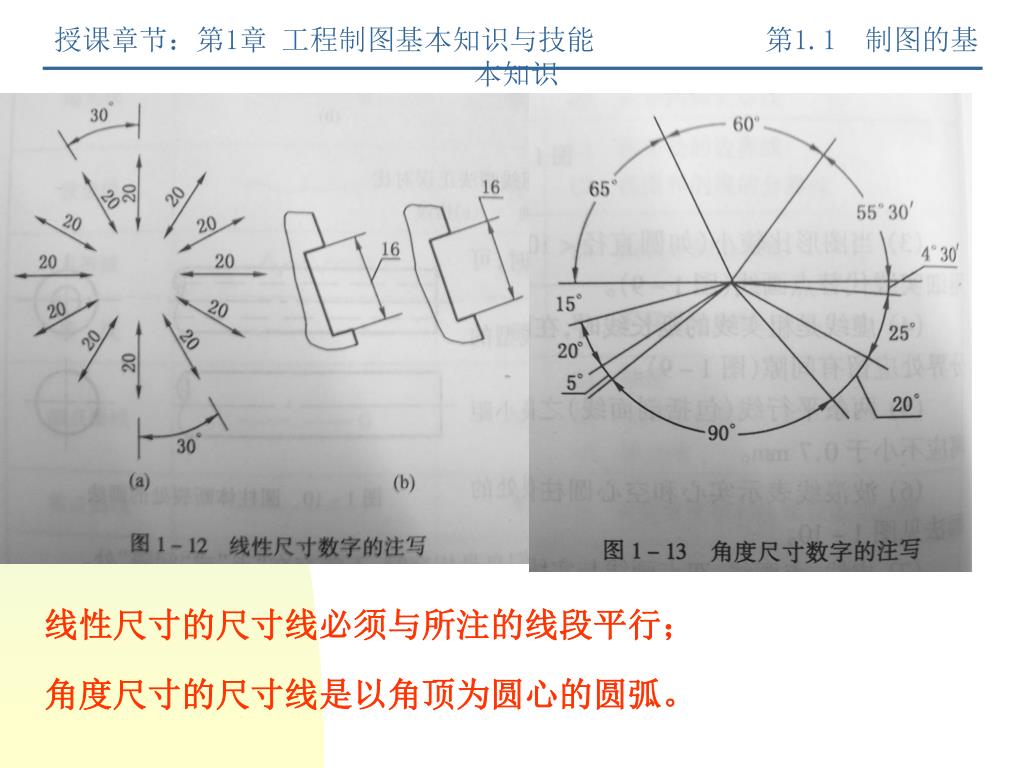

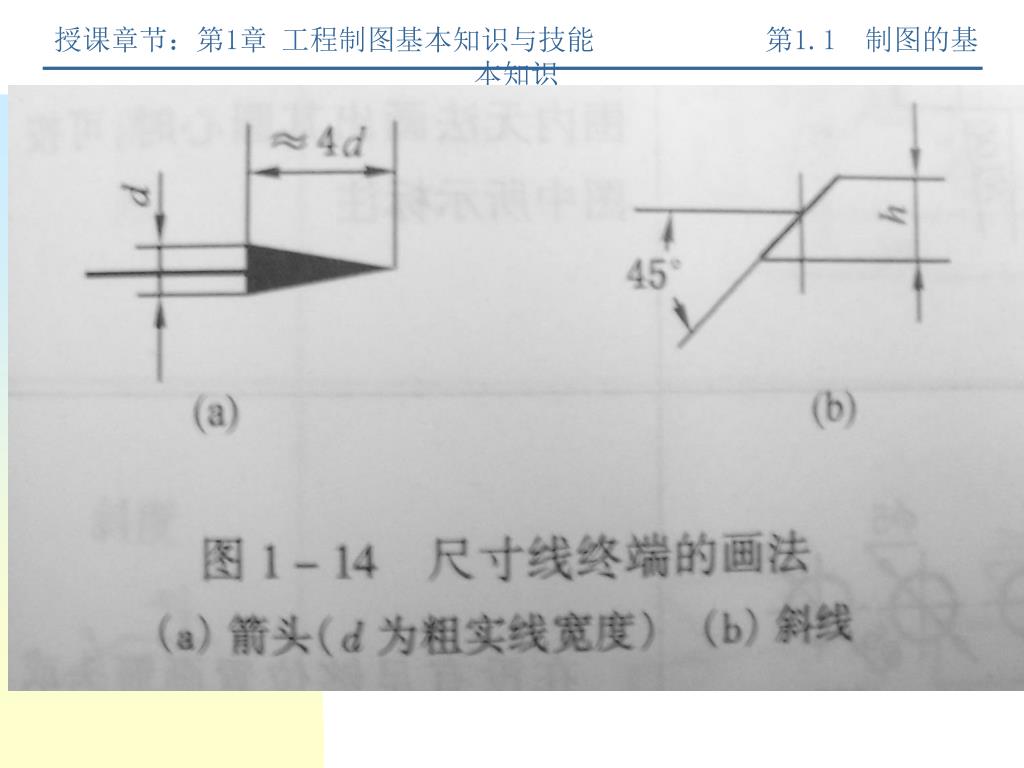

  13. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识 线性尺寸的尺寸线必须与所注的线段平行； 角度尺寸的尺寸线是以角顶为圆心的圆弧。

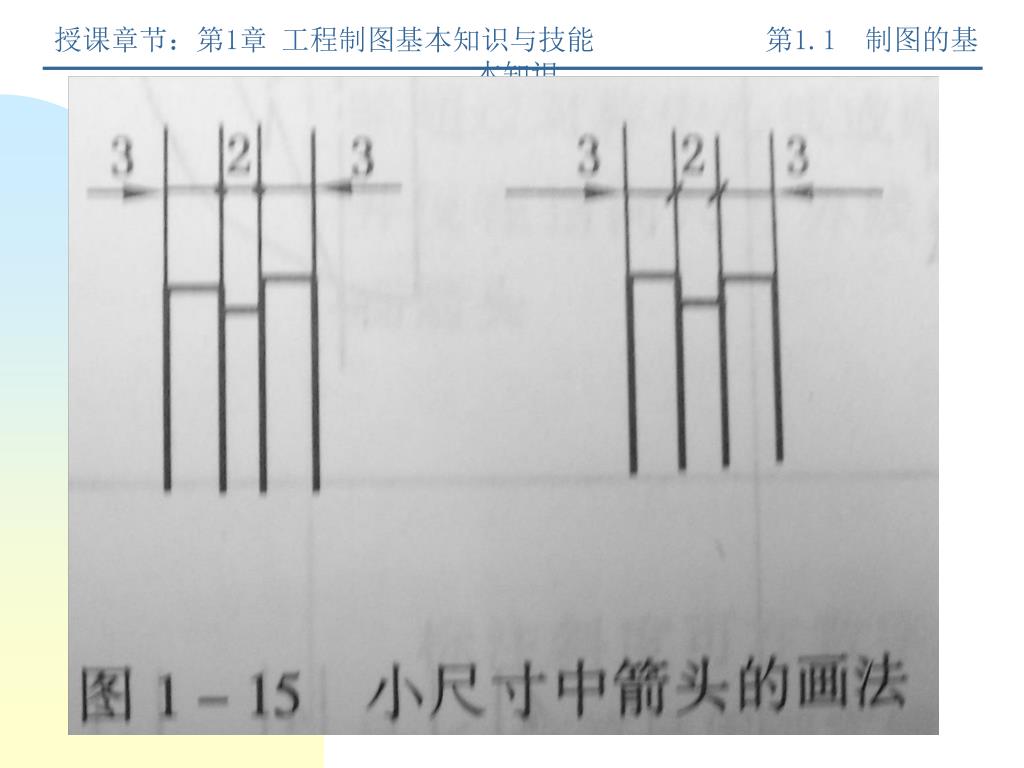

  14. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识

  15. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识

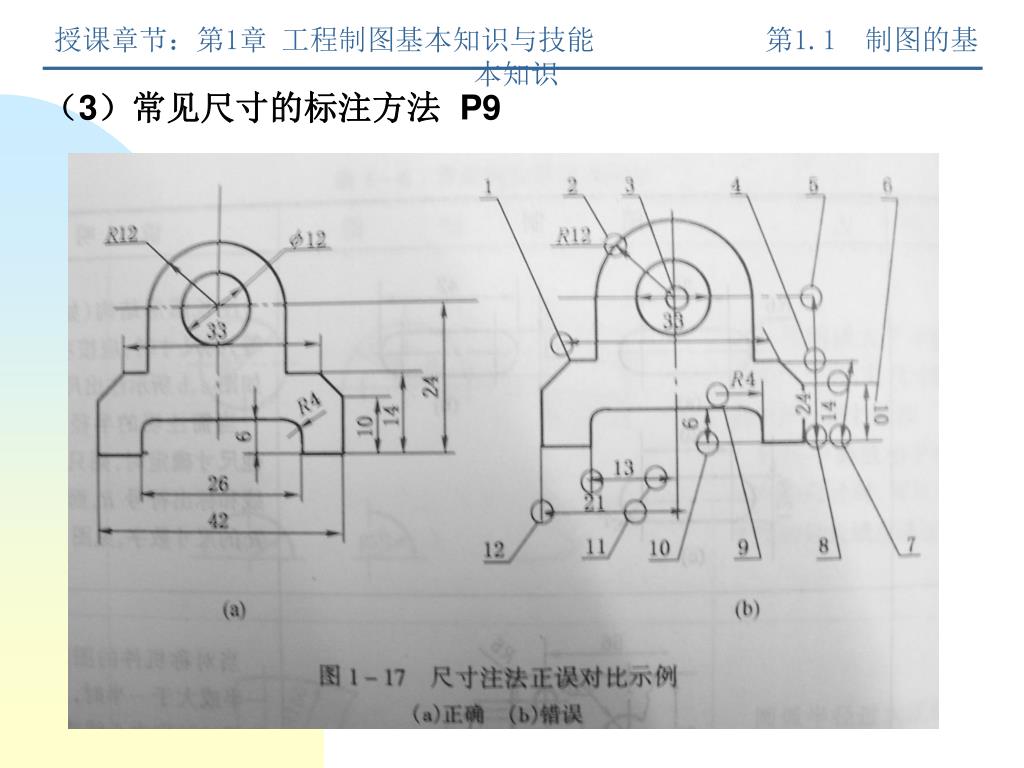

  16. 授课章节：第1章 工程制图基本知识与技能第1.1 制图的基本知识 （3）常见尺寸的标注方法 P9

  17. 授课章节：第1章 工程制图基本知识与技能第1.2 绘图技术简述 第1.2节 绘图技术简述 1.2.1 手工绘图 1.2.2 徒手绘图 1.2.3 计算机绘图

  18. 授课章节：第1章 工程制图基本知识与技能第1.3 平面图形的绘制与尺寸标注 第1.3节 平面图形的绘制与尺寸标注 1.3.1 常用几何图形的绘制 1、等分圆周与正多边形 例如：五等分圆周与正五边形的画法。

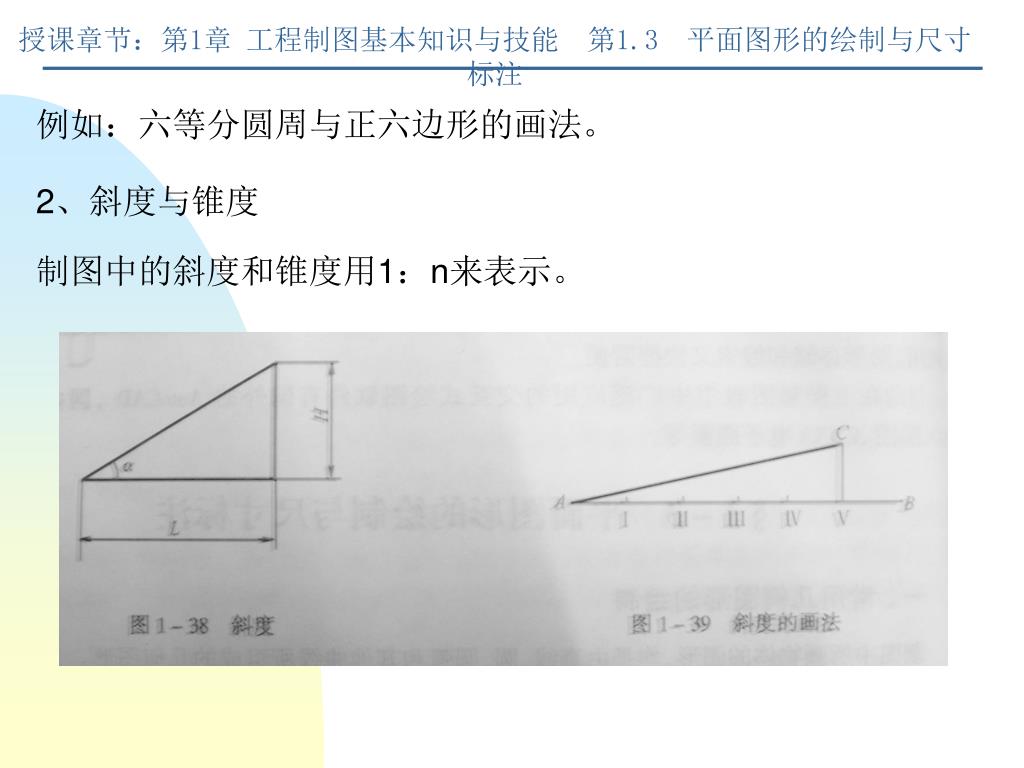

  19. 授课章节：第1章 工程制图基本知识与技能第1.3 平面图形的绘制与尺寸标注 例如：六等分圆周与正六边形的画法。 2、斜度与锥度 制图中的斜度和锥度用1：n来表示。

  20. 授课章节：第1章 工程制图基本知识与技能第1.3 平面图形的绘制与尺寸标注 3、圆弧的连接（弧与直线、弧与圆弧、弧与圆弧内切） 例题1：已知相交直线AB、AC，求作半径为R的连接弧连接直线AB、AC。 例题2：已知直线AB、圆心O1及半径R1，求作半径为R的连接弧与直线线AB相切并与圆O1外切。

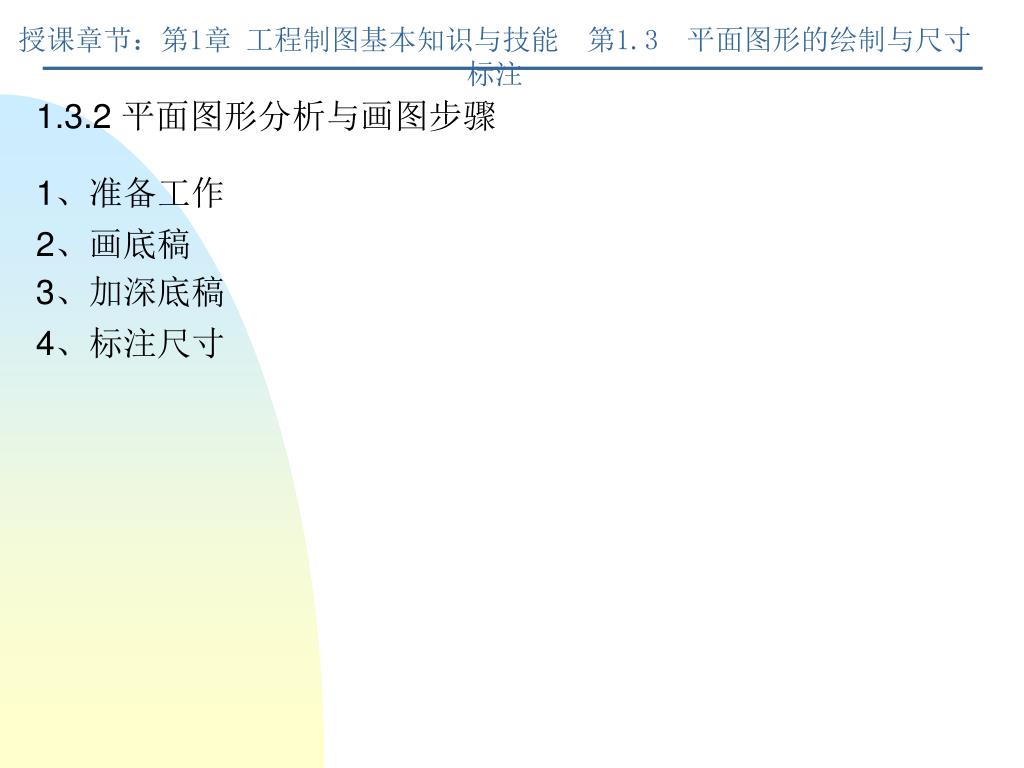

  21. 授课章节：第1章 工程制图基本知识与技能第1.3 平面图形的绘制与尺寸标注 1.3.2 平面图形分析与画图步骤 1、准备工作 2、画底稿 3、加深底稿 4、标注尺寸
