  1. Mérés és adatgyűjtés Digitális multiméterek Tápegységek Mingesz Róbert 2014. március 20.

  2. Tartalom • Védelmi kategóriák • Digitális multiméterek • Tápegységek

  3. http://www.testequipmentdepot.com/application-notes/pdf/safety/abcs-of-multimeter-safety_an.PDFhttp://www.testequipmentdepot.com/application-notes/pdf/safety/abcs-of-multimeter-safety_an.PDF Műszerek védelmi kategóriái

  4. Törvény • Ki szerelhet villamos berendezéseket? • Mérnökinformatikus NEM! http://www.complex.hu/jr/gen/hjegy_doc.cgi?docid=A1000021.NFG

  5. Érintésvédelem • 1. érintésvédelmi osztály – védőföldelésMindigföldelni kell • 2. érintésvédelmi osztály – kettős szigetelésA megérinthető részek vagy műanyagból vannak, vagy a fémrészeken nem lehet veszélyes feszültség (meghibásodás esetén sem). • 3. érintésvédelmi osztály – törpefeszültség50 V alatti feszültség. • Leválasztó transzformátor (⇒földfüggetlen) http://megaohm.hu/index.php/erintesvedelem/erintesvedelmi-osztalyok

  6. Műszerek biztonsága • Védelem • Ember • Műszer • Túlfeszültség • Berendezések által kelltet • Villámok • Rövidzár / túláram

  7. Védelmi kategóriák

  8. Védelmi kategóriák

  9. Kategóriák tesztelése

  10. Multiméter bemenetének védelme

  11. Védelem?

  12. ESD védelem • ESD védelem (statikus feltöltődés ellen)

  13. IP védelem • Műszer védelme a külső behatásokkal szemben • Példa: IP67

  14. Első számjegy: Érintés és idegen test behatolása elleni védettség • 0: nincs védettség • 1: >50 mm (nagyobb testrészek) • 2: >12,5 mm (újjak) • 3: >2,5 mm (szerszámok) • 4: >1 mm (csavarhúzók, vezetékek) • 5: A bejutó por nem akadályozhatja az eszköz működését • 6: Nem juthat por az eszközbe

  15. Második számjegy: Víz behatolása elleni védettség • 0: nincs védettség • 1: Függőlegesen csöpögő víz elleni védettség • ... • 4: Védelem fröccsenő víz ellen • 5: Védelem vízsugár ellen • 6: Védelem erős vízsugár ellen • 7: Vízállóság 1 m mélységig (30 percig) • 8: Vízállóság 1 m mélységig, tetszőleges ideigA bejutó víz nem akadályozza az eszköz működését

  16. Analóg multiméterek

  17. Digitális multiméterek

  18. Multiméterek blokkdiagramja

  19. Multiméter kapcsolási rajza http://www.elenco.com/admin_data/pdffiles/M2666K.pdf

  20. Bemeneti feszültségosztó • A bemenő impedancia méréshatártól függetlenül állandó • Értéke: 10 MΩ(olcsó multiméterek:1 MΩ)

  21. Áramerősség mérése • A műszer belső ellenállása méréshatárfüggő

  22. Gazdaságos multiméterek • Ár: 1000 Ft • 3,5 digit • NEM MEGBÍZHATÓ! • Elem lemerülés jelzése? • Kontaktusok minősége?

  23. Multiméterek tulajdonságai • Minőség • Aranyozott csatlakozók, kapcsolófelületek • Elemlemerülés kijelzése • Megbízhatóság, gyártó • Digitek száma, felbontás • Pl. 3,5; 4,5 • Pontosság, reprodukálhatóság • Függ a méréshatártól (pl. 0,5 % ± 2 dg)

  24. A digit jelentése • 3,5 digit: kijelzett érték: -1999 – +1999(3,75 digit⇒kijelzett érték: -3999–+3999) • Példa pontosság számolására • Méréstartomány: 200 kΩ • Felbontás: 0,1 kΩ • Pontosság: ±(1,2%+3 d) • Mért érték: 85,3 kΩ • Maximális hiba:

  25. Műszerek tulajdonságai • Belső ellenállás • Feszültség mérése • Áramerősség mérése

  26. További szolgáltatások • Automatikus kikapcsolás • Szakadásvizsgáló (rövidzárlatok keresése) • Reakcióidő? • Automatikus méréshatárváltás • Max / Min / Memória • True RMS • AC frekvenciatartomány

  27. További szolgáltatások • Frekvencia mérése • Kapacitás mérése • Tranzisztor vizsgálata • Hőmérséklet mérése • 4-20 mA-es jeladók fogadása • Logikai jelek vizsgálata • Háttérvilágítás • PC kapcsolat

  28. Példák multiméterekre

  29. METEX M3800 • 18 000 Ft • 3,5 digit • DC feszültség200m/2/20/200V/1000V; ±(0.5%+1d) • AC feszültség200m/2/20/200V/750V; ±(0.5%+1d)

  30. METEX M3800 • DC áram200µ/2m/20mA/200mA/20A; ±(1.2%+1d)10 A-es méréshatár 15 s-ig használható • AC áram200µ/2m/20mA/200mA/20A; ±(1.8%+3d) • Ellenállás200/2k/20k/200k­/2M/20M­ ; ±( 1.0%+2d) • Diódavizsgálat, tranzisztorvizsgálat, szakadásvizsgálat

  31. UNI-T UT60H • 28 000 Ft • 4,75 digit • DC feszültség4/40/400V/1000V; ±(0.1%+5d) • AC feszültség4/40/400V/750V; ±(1%+3d)

  32. UNI-T UT60H • DC / AC áram:400µ/4m/40mA/400mA/10A; ±( 0.8%+10d)10 A-es méréshatár 15 s-ig használható • Ellenállás, kapacitás, frekvenciamérés • Hőmérsékletmérés, 4-20 mA áramhurok • Dióda-, tranzisztor- és folytonosságvizsgálat • AC frekvenciatartomány: 45Hz–1kHz

  33. Fluke 177 • 85 000 Ft • 3,75 digit • DC feszültség0,6 V ... 1000V; ±(0.1%+2d) • AC feszültség0,6 V ... 1000 V; ±(1%+3d)

  34. Fluke 177 • DC / AC áram:60 mA ... 10A; ±( 1%+3d)10 A-es méréshatár is védett! • Ellenállás, kapacitás, frekvenciamérés • Dióda-, és folytonosságvizsgálat • True-RMS • AC frekvenciatartomány: 45Hz–1kHz • CAT III 1000 V, CAT IV 600 V

  35. Lakatfogó multiméter • Áramerősség mérése az áramkör megszakítása nélkül • AC/DC mágneses tér

  36. Asztali multiméterek • Ár: 100 000 Ft – 500 000 Ft • Nagy pontosság, felbontás, reprodukálhatóság • Négypontos mérések

  37. Agilent 34410A • 6,5 digitfelbontás (1 000 minta/s)5,5digitfelbontás (10 000 minta/s) • LAN, USB, GPIP kapcsolat • 50 kΩadatlogger • DC feszültségmérés: 0,003% pontosság10 MΩ­ vagy 10 GΩ ­ bemenő impedancia • AC feszültségmérés: 0,06% pontosság300 kHz sávszélesség • Ellenállás mérése: 2 pontos/4 pontos100­... 1MΩ ­: 0,01% pontosság1GΩ ­: 8% pontosság

  38. Agilent34461a

  39. DC / AC feszültség mérése • Méréshatár: automatikus / manuális • Apertura: mérési idő • Input Z: 10 Mohm / > 10Gohm • AC feszültség szűrő: > 20 Hz; > 200 Hz

  40. Áram mérése • Külön csatlakozó a 10 A méréshatárhoz

  41. Ellenállás mérése • Alacsony értékű ellenállások mérése:4 pontos ellenállásmérés

  42. Funkciók • Probe Hold:A multiméter megjegyzi a stabil értékeket • Math: null, dB, statistics

  43. Funkciók • Limits:Küszöbszintek figyelése • Histogram: Eloszlás vizsgálata

  44. RLC-mérők • Induktivitás/kapacitás mérése • Különböző paraméterek (veszteség...) mérése

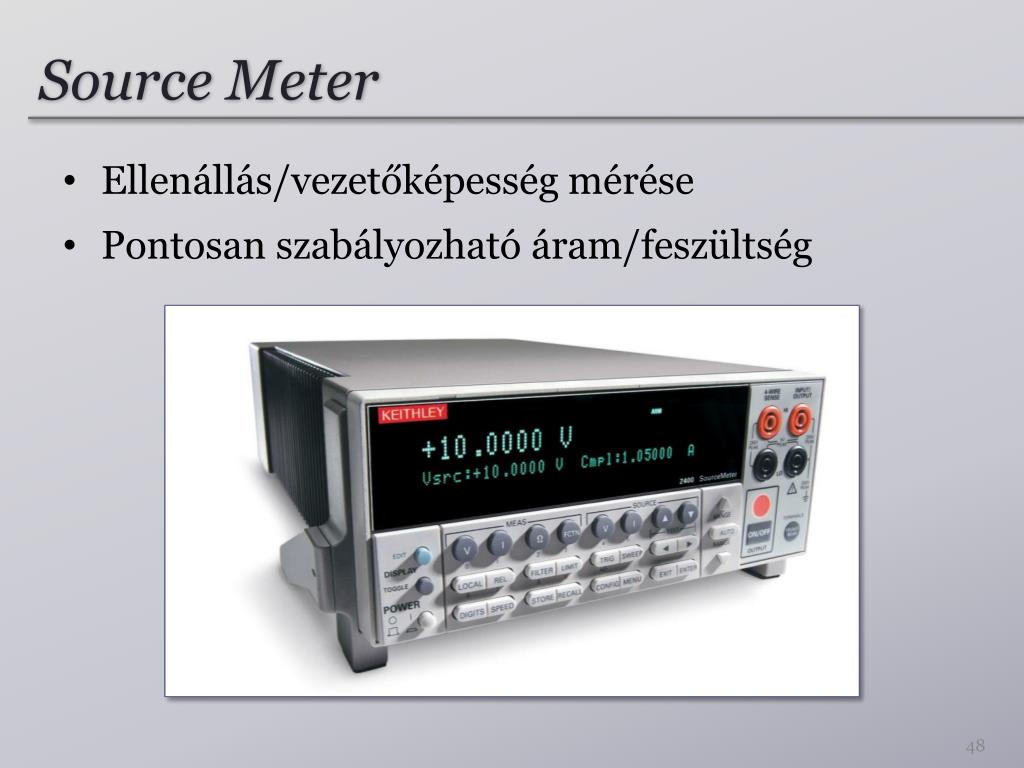

  45. SourceMeter • Ellenállás/vezetőképesség mérése • Pontosan szabályozható áram/feszültség

  46. Tápegységek

  47. Adapterek
