1. Инженерная архитектура ЦОД на уровне здания. EcoStruXure. Комплексный подход СТОЙКАРЯДКОМНАТАЗДАНИЕ длятотальной системнойэффективности и готовности Александр Саванович Менеджер по проектам APC by Schneider Electric в Республике Беларусь и странах Закавказья

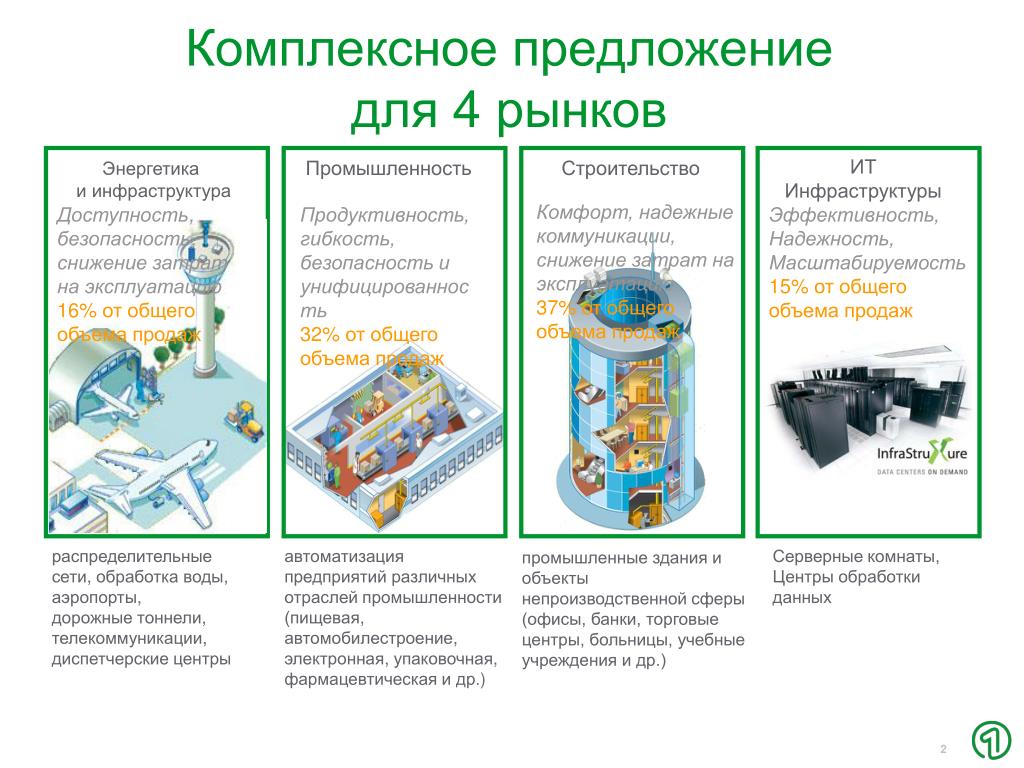

2. ИТ Инфраструктуры Энергетика и инфраструктура Доступность, безопасность, снижение затрат на эксплуатацию 16% от общего объема продаж Эффективность, Надежность, Масштабируемость 15% от общего объема продаж распределительные сети, обработка воды, аэропорты, дорожные тоннели, телекоммуникации, диспетчерские центры автоматизация предприятий различных отраслей промышленности (пищевая, автомобилестроение, электронная, упаковочная, фармацевтическаяи др.) Серверные комнаты, Центры обработки данных промышленные здания и объекты непроизводственной сферы (офисы, банки, торговые центры, больницы, учебные учреждения и др.) Комплексное предложениедля 4 рынков Промышленность Строительство Комфорт, надежные коммуникации, снижение затрат на эксплуатацию 37% от общего объема продаж Продуктивность, гибкость, безопасность и унифицированность 32% от общего объема продаж

3. Управление инженерной инфраструктурой Слои People Application Management Layer The businessBusiness processes IT software platformsOS | Apps | Security Network Management Layer IT hardware platformsServers | Storage | Networking DCPI Management Data Center Monitoring & Operations Power | Cooling | Racks | Security | Environment Building Management Building systemsHVAC | Lighting | Transport | Security | Fire ION Enterprise

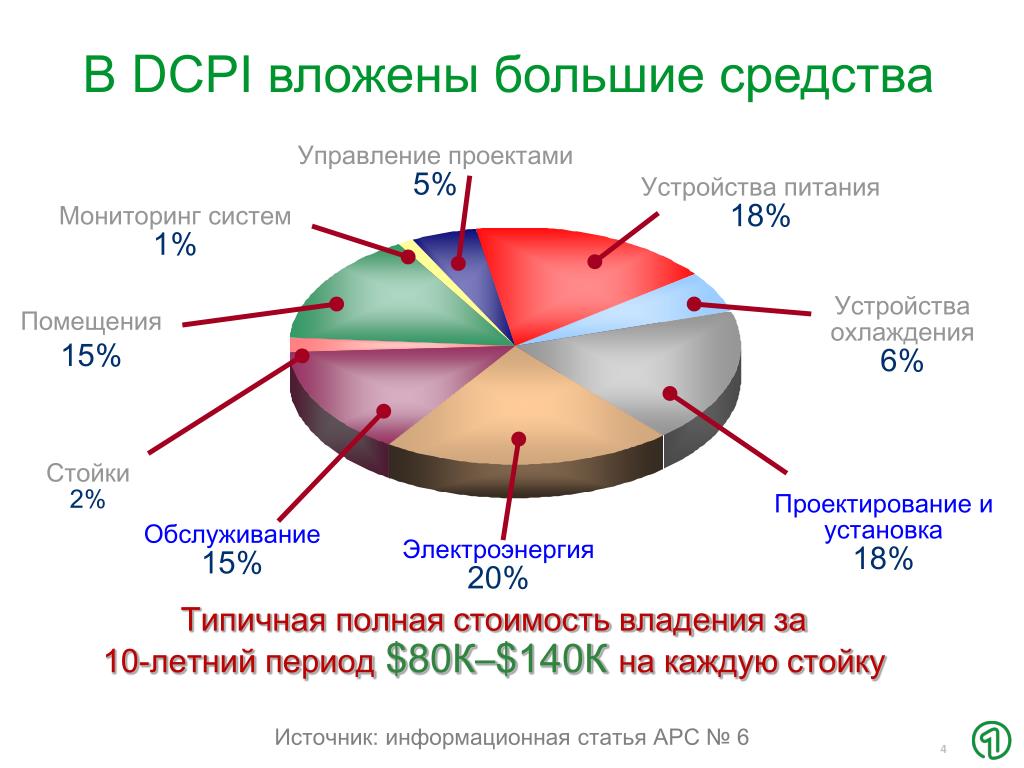

4. В DCPI вложены большие средства Управление проектами5% Устройства питания18% Мониторинг систем1% Устройстваохлаждения 6% Помещения 15% Стойки 2% Проектирование и установка 18% Обслуживание 15% Электроэнергия 20% Типичная полная стоимость владения за10-летний период$80К–$140Кна каждую стойку Источник: информационная статья APC № 6

5. Способы повышения эффективности инженерных систем ВЦ • Использование стандартизированных модульных систем ISO9000: «эффективность – это связь между достигнутым результатом и использованными ресурсами».

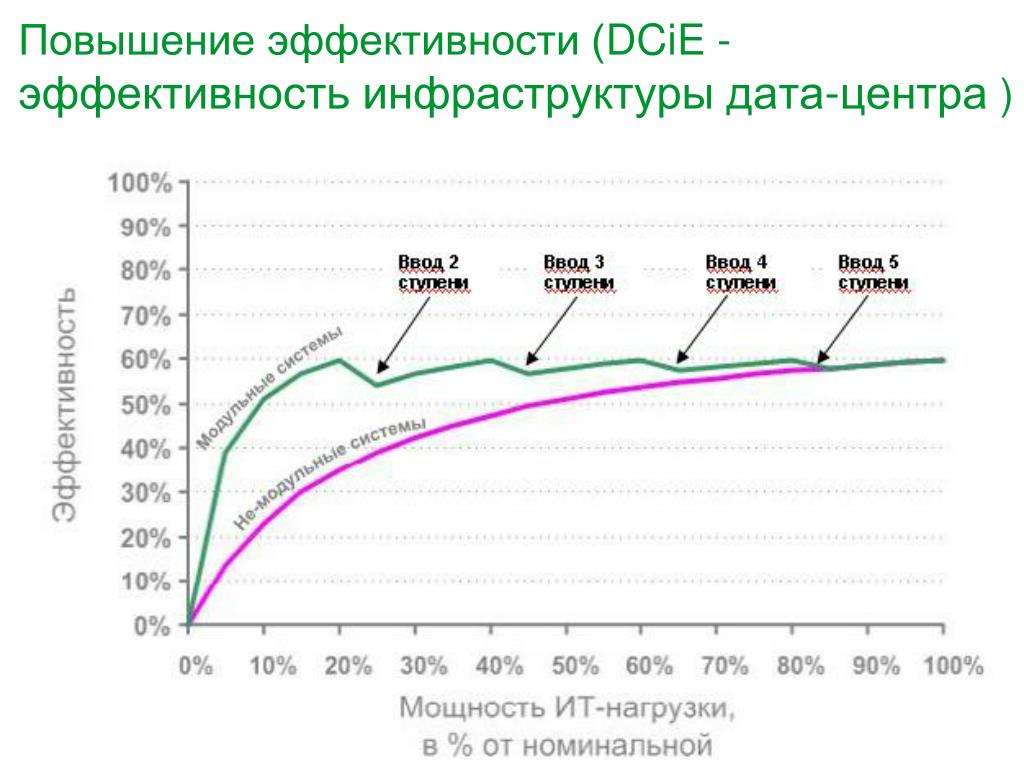

6. Повышение эффективности (DCiE - эффективность инфраструктуры дата-центра )

7. Способы повышения эффективности инженерных систем ВЦ • Оптимизация систем электропитания и охлаждения ISO9000: «эффективность – это связь между достигнутым результатом и использованными ресурсами».

8. IT Infrastructure Chiller 23% Humidifier 3% CRAC/CRAH 15% Electrical Power IN Heat OUT INDOOR DATA CENTER HEAT IT Equipment 47% PDU 3% UPS 6% Lighting / aux devices 2% Switchgear / generator 1% Типичная эффективность Для ЦОД 50%

9. Увеличение эффективности ЦОД A smart management system… Tighten power consumption here … which raises overall data center efficiency PUE Use less here … Power IN Data center … so lesspower IN Power to IT Data center infrastructure efficiency

10. Приоритет на энергоэффективность В мире проводится большая работа по разработке отраслевой политики и норм поведения • Всемирный консорциумGreen Gridразрабатывает стандарты, методы измерений, процессы и технологии для улучшения работы центров обработки данных • Агентство по охране окружающей среды США (EPA) определяет стандарты эффективности центров обработки данных (рейтинги Energy Star) • Энергетический институт Европейской Комиссииопределяет «Кодекс поведения» для эффективности центров обработки данных • Крупные компанииначали брать на себя публичные обязательства по ограничению выброса углерода является одним из основателей и членом совета директоров консорциума Green Grid Эффективность уже нельзя игнорировать

11. ИИЦОД – это... ИнженернаяИнфраструктураЦентраОбработки Данных Стойка Ряд Комната Здание Охватывает все уровни систем электропитания, охлаждения, стоек, безопасности, управления, поддерживающие ИТ-оборудование Компьютерный зал «Рабочее пространство» Наш полный комплексный подход существенно улучшает ГОТОВНОСТЬ и ЭФФЕКТИВНОСТЬ

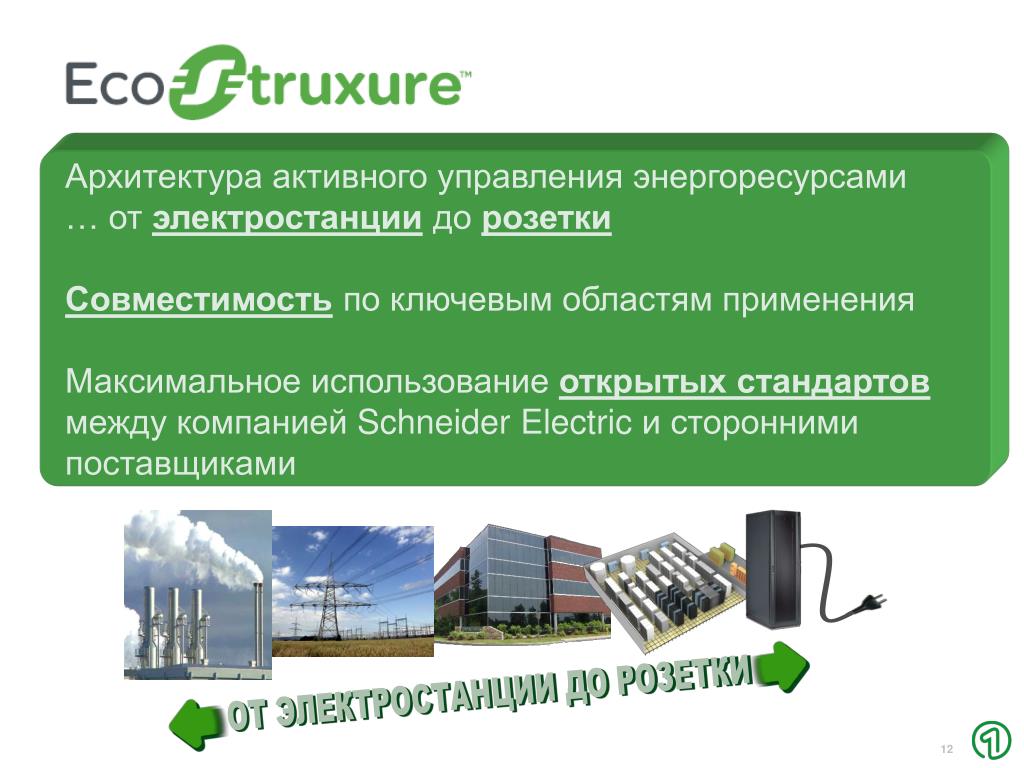

12. Архитектура активного управления энергоресурсами… отэлектростанциидорозеткиСовместимостьпо ключевым областям примененияМаксимальное использование открытых стандартовмежду компанией Schneider Electric и сторонними поставщиками ОТ ЭЛЕКТРОСТАНЦИИ ДО РОЗЕТКИ

13. Опыт и знания Почему Schneider? 2 3 4 Стойка-ряд-комната-здание Наши продукты Наши партнеры Полный портфель комплексных решений – целостный подходдля максимальной готовности и эффективности

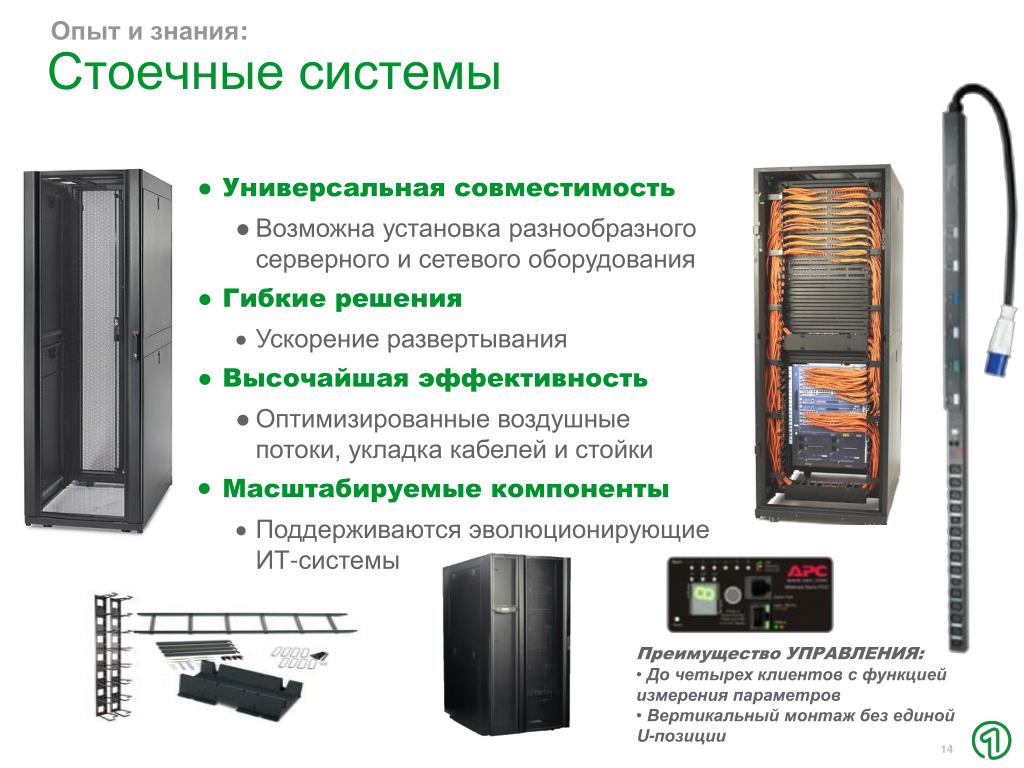

14. Стоечные системы Опыт и знания: • Универсальная совместимость • Возможна установка разнообразного серверного и сетевого оборудования • Гибкие решения • Ускорение развертывания • Высочайшая эффективность • Оптимизированные воздушные потоки, укладка кабелей и стойки • Масштабируемые компоненты • Поддерживаются эволюционирующие ИТ-системы • Преимущество УПРАВЛЕНИЯ: • До четырех клиентов с функцией измерения параметров • Вертикальный монтаж без единой U-позиции

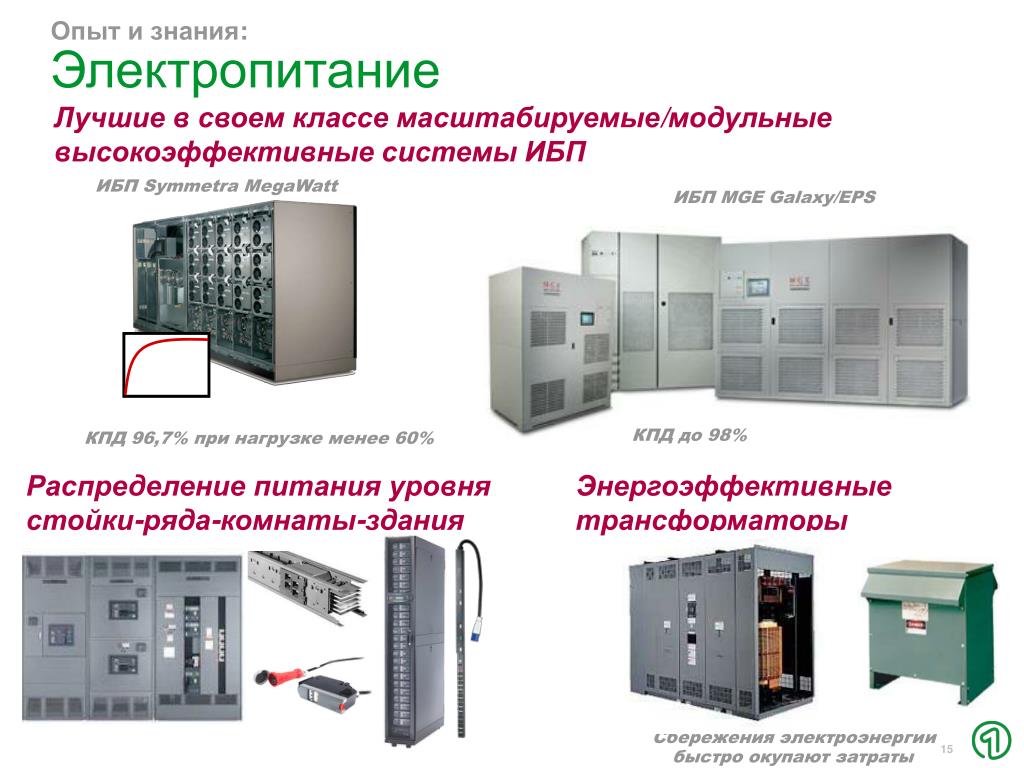

15. Опыт и знания: Электропитание Лучшие в своем классе масштабируемые/модульные высокоэффективные системы ИБП ИБП Symmetra MegaWatt ИБП MGE Galaxy/EPS КПД до 98% КПД 96,7% при нагрузке менее 60% Распределение питания уровня стойки-ряда-комнаты-здания Энергоэффективные трансформаторы Сбережения электроэнергии быстро окупают затраты

16. Опыт и знания: Охлаждение Блок InRowTM Блок InRoom™ уровня комнаты, ряда стоек,системыизоляции воздушных потоков, а также «гибридные» среды • Охлаждение уровня комнаты • Прецизионное периметрическое охлаждение • Охлаждение уровня ряда – тесное сближение блока охлаждения и нагрузки • Местное охлаждение для зон высокой энергетической плотности • Переменная скорость вращения вентиляторов для повышения эффективности Скорость вращения определяется потребностями серверов • Системы изоляции воздушных потоков • Предотвращают смешение горячего и холодного потоковЕще более улучшают эффективность и охлаждающую способность • Гибридныесреды охлаждения • Оптимизируют эффективность при зональной поддержке высокой энергетической плотности • Гибкое развертывание зон высокой энергетической плотности для ускорения модернизации Система изоляции горячего коридора (HAC) Система изоляции воздушных потоков в стойке(RAC)

17. Компания Schneider Electric удостоена престижной награды Green Enterprise Award (2009 г.) Награждаютсяорганизации, внесшие значительный вклад в решение проблемы сокращения энергопотребления в центрах обработки данных Категория: Энергоэффективные продукты: ИТ При спонсорском участии института Uptime Institute и Министерства энергетики США За системы охлаждения InRow™с активными элементами управления и интегрированной тепловой изоляцией uptimeinstitute.org energy.gov http://www.thewhir.com/web-hosting-news/041509_Uptime_Announces_Green_Enterprise_Winner

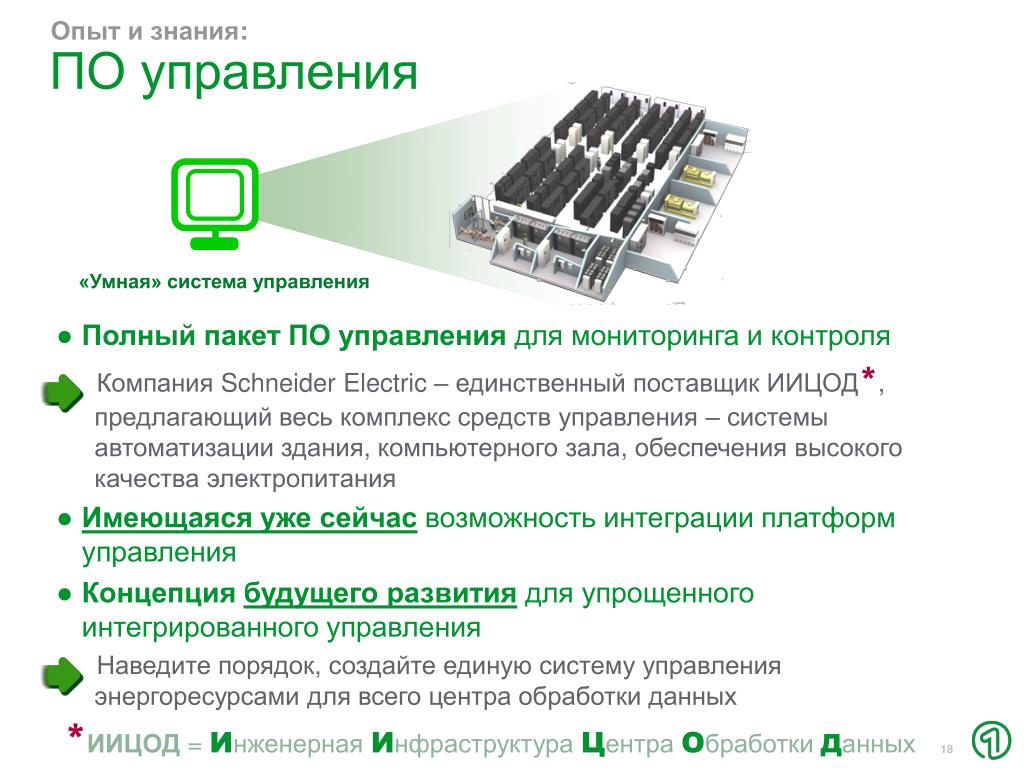

18. ПО управления Опыт и знания: «Умная» система управления • Полный пакет ПО управления для мониторинга и контроля Компания Schneider Electric – единственный поставщик ИИЦОД*, предлагающий весь комплекс средств управления – системы автоматизации здания, компьютерного зала, обеспечения высокого качества электропитания • Имеющаяся уже сейчасвозможность интеграции платформ управления • Концепциябудущего развитиядля упрощенного интегрированного управления Наведите порядок, создайте единую систему управления энергоресурсами для всего центра обработки данных *ИИЦОД = ИнженернаяИнфраструктураЦентраОбработки Данных

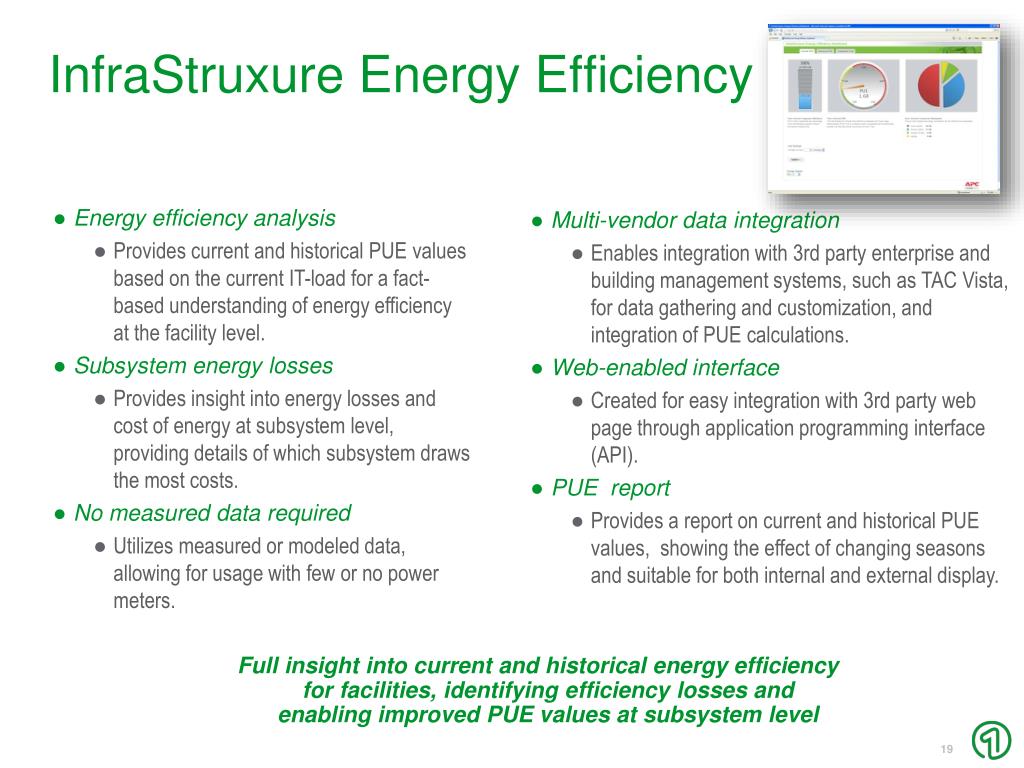

19. InfraStruxure Energy Efficiency • Energy efficiency analysis • Provides current and historical PUE values based on the current IT-load for a fact-based understanding of energy efficiency at the facility level. • Subsystem energy losses • Provides insight into energy losses and cost of energy at subsystem level, providing details of which subsystem draws the most costs. • No measured data required • Utilizes measured or modeled data, allowing for usage with few or no power meters. • Multi-vendor data integration • Enables integration with 3rd party enterprise and building management systems, such as TAC Vista, for data gathering and customization, and integration of PUE calculations. • Web-enabled interface • Created for easy integration with 3rd party web page through application programming interface (API). • PUE report • Provides a report on current and historical PUE values, showing the effect of changing seasons and suitable for both internal and external display. Full insight into current and historical energy efficiency for facilities, identifying efficiency losses and enabling improved PUE values at subsystem level

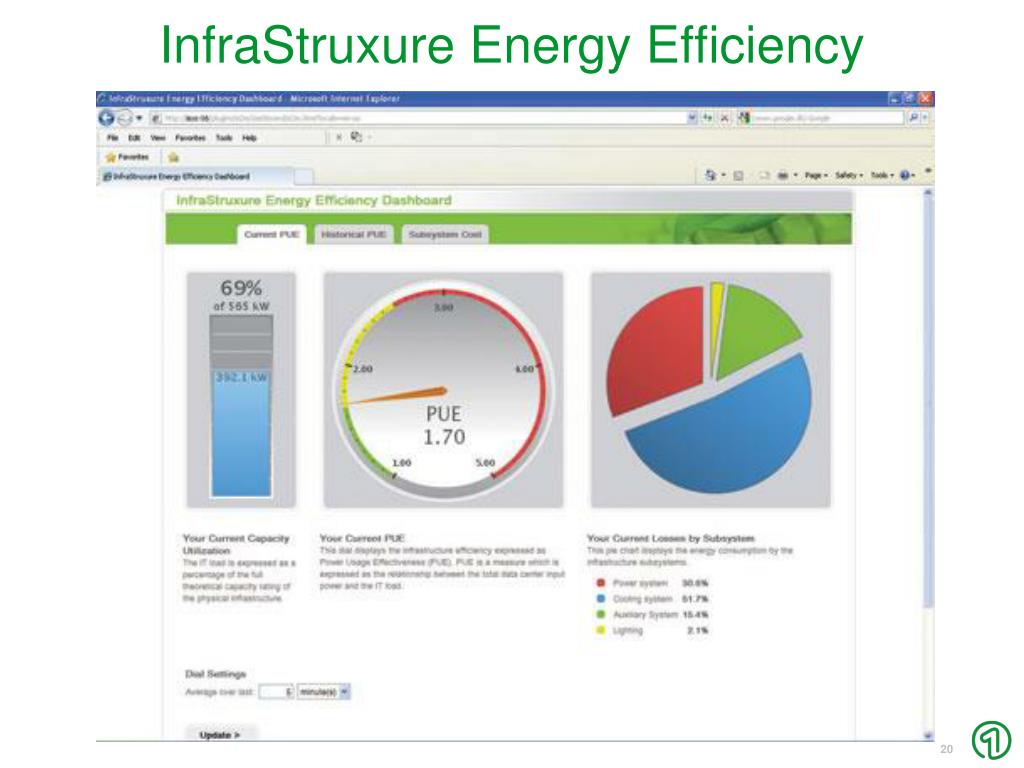

20. InfraStruxure Energy Efficiency

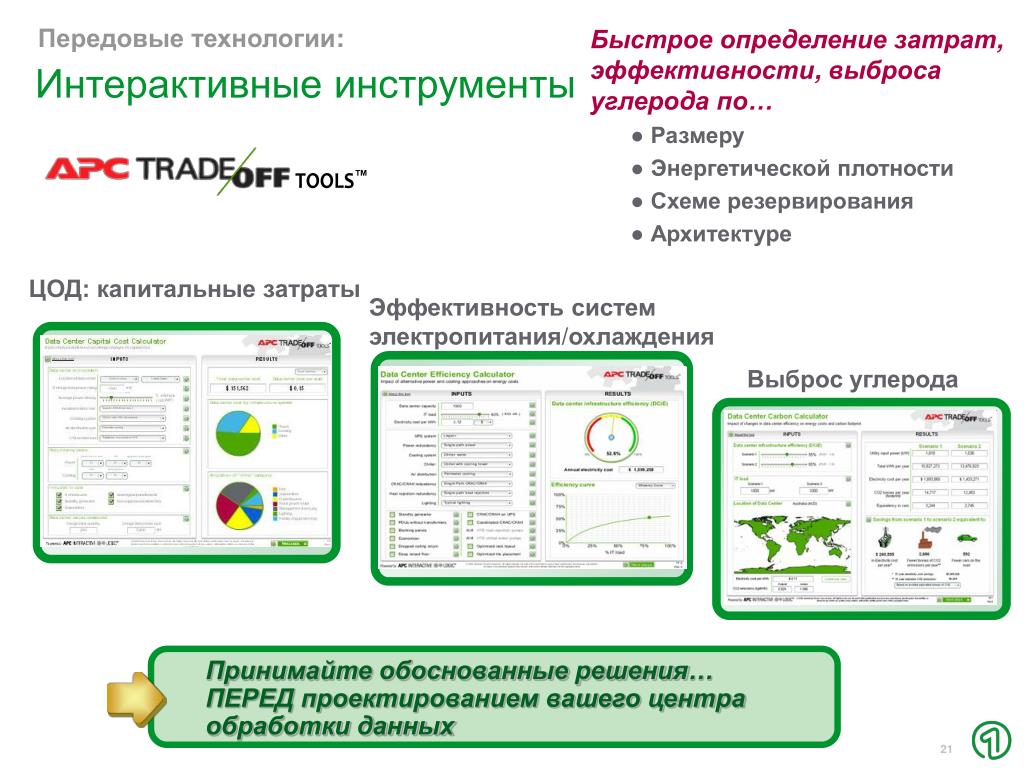

21. ™ Передовые технологии: Интерактивные инструменты Быстрое определение затрат, эффективности, выброса углерода по… • Размеру • Энергетической плотности • Схеме резервирования • Архитектуре ЦОД: капитальные затраты Эффективность систем электропитания/охлаждения Выброс углерода Принимайте обоснованные решения…ПЕРЕД проектированием вашего центра обработки данных

22. Пример комплексного решения Schneider:зона высокой энергетической плотности Задача:Модернизация действующего ЦОД для поддержки высокой энергетической плотности Решение:Зона высокой энергетической плотности Блоки охлаждения InRow™

23. Пример ОЧЕНЬ крупного центра обработки данных Голос заказчика: Компания Switch Communication – центр SuperNAP* в Лас-Вегасе « « Единый диспетчерский пункт … лучшие в своем классе решенияиз лучших компонентов мы получили через одного поставщика – компанию Schneider. Это было превосходное сотрудничество, учитывая время реагирования, сокращение расходов и совокупную стоимость владения. *NAP = NetworkAccessPoint (сетевая точка доступа)

25. APC – Critical Power and Cooling Services Business Unit 20… гИнженерная ИТ инфраструктура ЦОД реализованная в банковском секторе Беларуси

26. Вопросы?
