牵引力控制系统（ TRC） 概述

概述. 转向. 牵引力控制系统（ TRC） 概述. 启动. (1/1). 车辆稳定性控制系统（ VSC） 概述. 概述. 前轮打滑趋势. 后轮打滑趋势. 前轮防滑控制力矩. 后轮防滑控制力矩. 制动力. 制动力. 制动力. 制动力. 制动力. (1/1). 1. 防滑电子控制 模块（ EUC）/ 2. 制动执行器/ 3. 速度传感器/ 4. 减速传感器/ 5. 停车灯开关. 结构. 6. 组合仪表总成 （内置警告灯）. 7. 转向角传感器. 9. 带预充电功能的制动助力器 （限某些型号。）. 3. 速度传感器.

keefe-huber
Télécharger la présentation

牵引力控制系统（ TRC） 概述

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

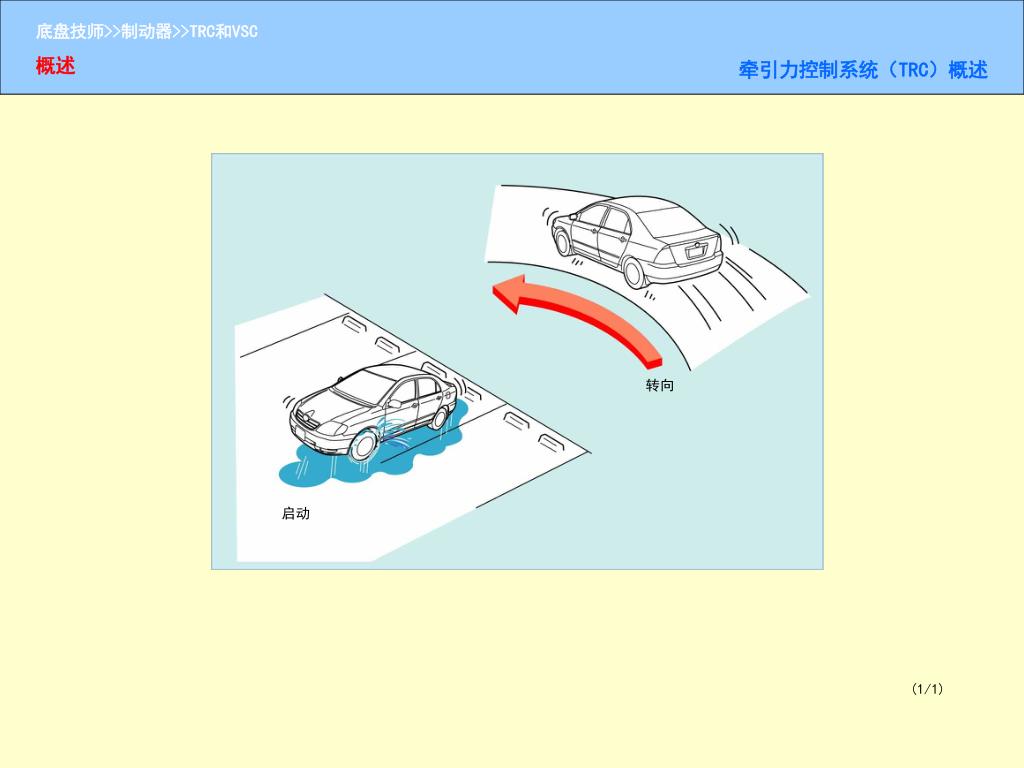

  1. 概述 转向 牵引力控制系统（TRC）概述 启动 (1/1)

  2. 车辆稳定性控制系统（VSC）概述 概述 前轮打滑趋势 后轮打滑趋势 前轮防滑控制力矩 后轮防滑控制力矩 制动力 制动力 制动力 制动力 制动力 (1/1)

  3. 1. 防滑电子控制模块（EUC）/ 2. 制动执行器/ 3. 速度传感器/ 4. 减速传感器/ 5. 停车灯开关 结构 6. 组合仪表总成 （内置警告灯） 7. 转向角传感器 9. 带预充电功能的制动助力器 （限某些型号。） 3. 速度传感器 TRC OFF开关 VSC警告蜂鸣器 3. 速度传感器 综述 5. 停止灯开关 4. 减速传感器 8. 横摆率 传感器 3. 速度传感器 1. 防滑控制ECU 3. 速度传感器 2. 制动执行器 (1/1)

  4. 6. 组合仪表 结构 制动系统警告灯 TRCOFF指示灯 VSC警报灯 防抱死制动系统（ABS）警报灯 综述 打滑指示灯 (1/1)

  5. 7. 转向角传感器 结构 转向角传感器 光电断续器 前 开槽盘 光电断续器的输入 中间位置 1.5 逆时针 顺时针 综述 开 SS1 关 开 SS2 关 开 SS3 关 中间位置 顺时针 No. 逆时针 SS1 开 开 关 关 关 关 开 SS2 关 关 关 开 开 关 开 SS3 关 开 关 关 开 开 开 (1/1)

  6. 8. 横摆率传感器 结构 科里奥利力 侧至侧运动 科里奥利力 检测部分 输出电压 综述 2.5V 共振器 传感器部分（示意图） 横摆率 左转 右转 (1/1)

  7. 9. 带有预充电功能的制动助力器（仅用于某些车型） 结构 6. 组合仪表总成 （内置警告灯） 7. 转向角传感器 9. 带预充电功能的制动助力器 （限某些型号。） 3. 速度传感器 TRCOFF开关 VSC警告蜂鸣器 3. 速度传感器 综述 5. 停止灯开关 4. 减速传感器 8. 横摆率 传感器 3. 速度传感器 1. 防滑控制ECU 3. 速度传感器 2. 制动执行器 (1/1)

  8. 1. 牵引力控制系统控制 控制 系统图表 发动机ECU 制动执行器 防滑制动ECU 速度传感器 助力器电磁阀 滑动指示灯 驱动轮速度 目标控制速度 控制启动速度 防滑控制ECU 制动液压 车速 燃油切断缸的数目 TRC控制的启动 时间 (1/3)

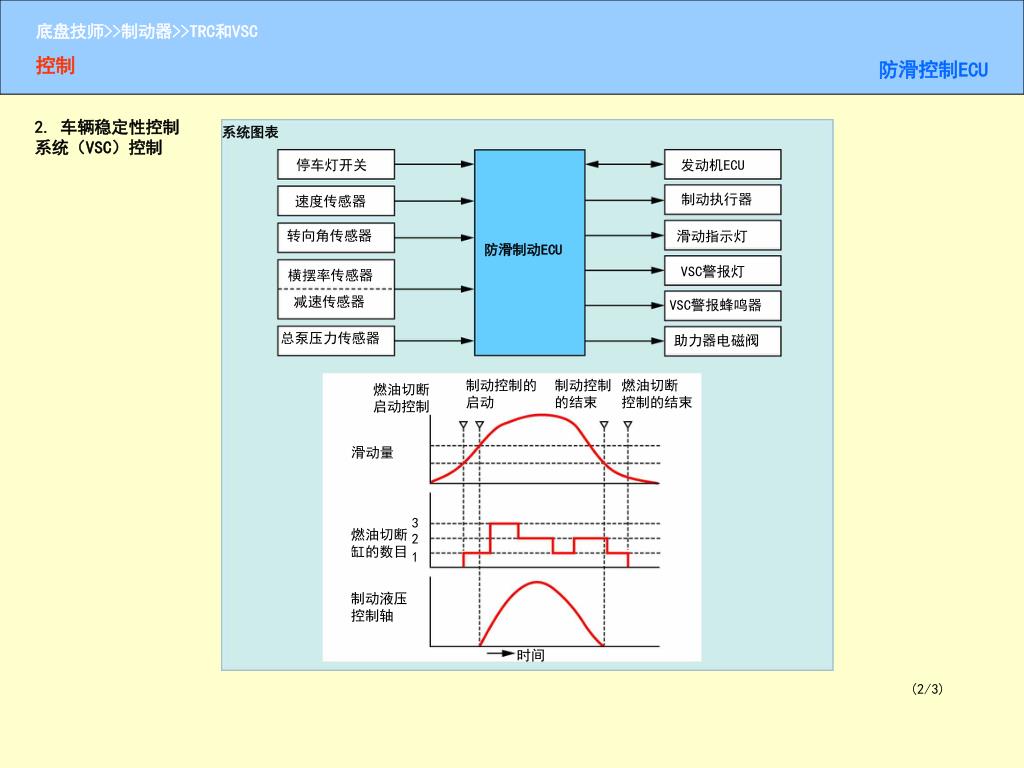

  9. 2. 车辆稳定性控制系统（VSC）控制 系统图表 控制 停车灯开关 发动机ECU 制动执行器 速度传感器 滑动指示灯 转向角传感器 防滑制动ECU VSC警报灯 横摆率传感器 减速传感器 VSC警报蜂鸣器 总泵压力传感器 助力器电磁阀 制动控制的启动 制动控制的结束 燃油切断控制的结束 燃油切断启动控制 防滑控制ECU 滑动量 3 燃油切断缸的数目 2 1 制动液压控制轴 时间 (2/3)

  10. 3. 诊断 控制 :灯点亮 :灯不亮 电子制动力分配系统(EBD) 车辆稳定性控制系统(TRC) 制动加力装置 防滑控制ECU 项目 ABS VSC 防抱死制动系统（ABS）警报灯 制动系统警报灯 TRC关 指示灯* VSC 警报灯 *: 不带推TRCOFF开关 代码72 C1272/72 亮 防滑控制ECU 灭 DLC3 TC DLC3 CG (3/3)

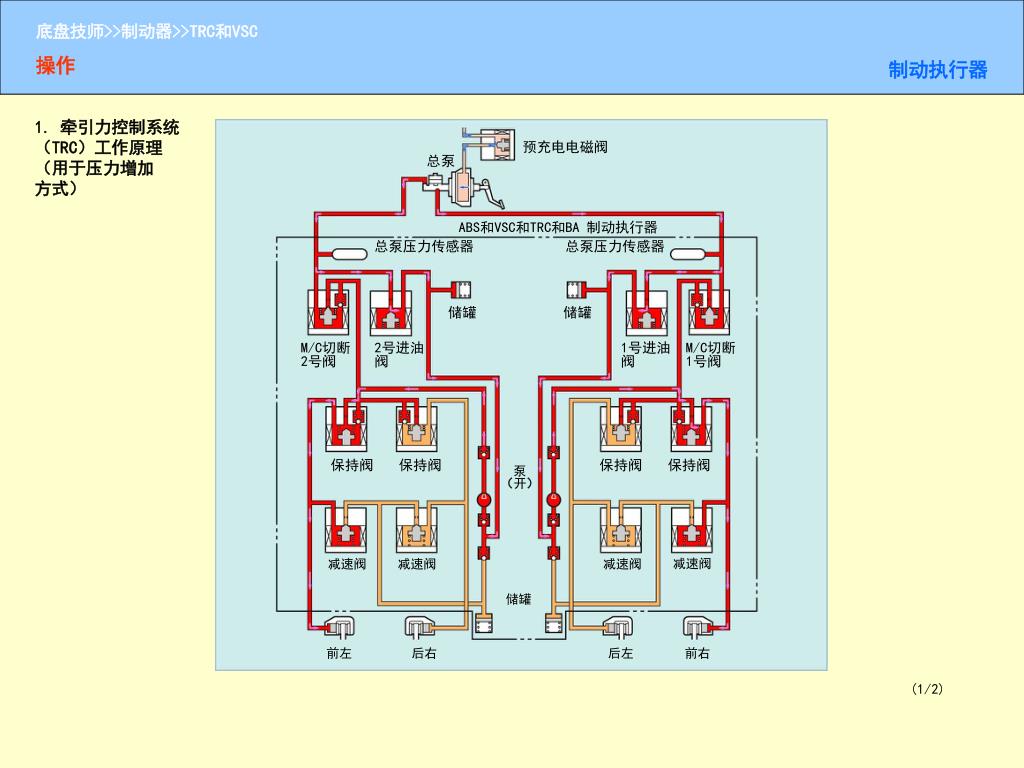

  11. 1. 牵引力控制系统（TRC）工作原理（用于压力增加方式） 操作 预充电电磁阀 总泵 ABS和VSC和TRC和BA 制动执行器 总泵压力传感器 总泵压力传感器 储罐 储罐 M/C切断2号阀 2号进油阀 1号进油阀 M/C切断1号阀 制动执行器 保持阀 保持阀 保持阀 保持阀 泵（开） 减速阀 减速阀 减速阀 减速阀 储罐 前左 后右 后左 前右 (1/2)

  12. 2. 车辆稳定性控制系统（VSC）工作原理 操作 预充电电磁阀 总泵 ABS和VSC和TRC和BA 制动执行器 总泵压力传感器 总泵压力传感器 储罐 储罐 M/C切断2号阀 2号进油阀 1号进油阀 M/C切断1号阀 制动执行器 保持阀 保持阀 保持阀 保持阀 泵（关） 减速阀 减速阀 减速阀 减速阀 储罐 前左 后右 后左 前右 (2/2)

  13. (1) 前轮打滑抑制控制 操作 预充电电磁阀 总泵 ABS和VSC和TRC和BA 制动执行器 总泵压力传感器 总泵压力传感器 储罐 储罐 M/C切断2号阀 2号进油阀 1号进油阀 M/C切断1号阀 制动执行器 保持阀 保持阀 保持阀 保持阀 泵（关） 减速阀 减速阀 减速阀 减速阀 储罐 前左 后右 后左 前右 (2/2)

  14. (1) 前轮打滑抑制控制 操作 预充电电磁阀 总泵 ABS和VSC和TRC和BA 制动执行器 总泵压力传感器 总泵压力传感器 储罐 储罐 M/C切断2号阀 2号进油阀 1号进油阀 M/C切断1号阀 制动执行器 保持阀 保持阀 保持阀 保持阀 泵（关） 减速阀 减速阀 减速阀 减速阀 储罐 前左 后右 后左 前右 (2/2)

  15. 液压制动助力器 总泵压力传感器 蓄能器 油箱 制动液面警告开关 泵和电机 概述与结构 蓄能器 总泵和制动执行器部分 压力开关 PH/PL 减压阀 泵和电机 (1/2)

  16. 液压制动助力器 滑阀 总泵活塞 回位弹簧 反作用杆 助力器室 调节活塞 中心阀 动力活塞 橡胶反作用盘 概述与结构 操作杆 回位弹簧 调节器部分 总泵部分 制动助力器部分 (2/2)

  17. 液压制动助力器 贮油罐 蓄能器 泵和电机 PL PH 减压阀 压力开关 调节器 总泵压力传感器 SA3 SA1 SA2 STR 概述与结构 转换电磁阀 SHRR SHRL SHFR SHFL 控制电磁阀 SRRR SRRL SRFR SRFL 后右 后左 前右 前左 (2/2)

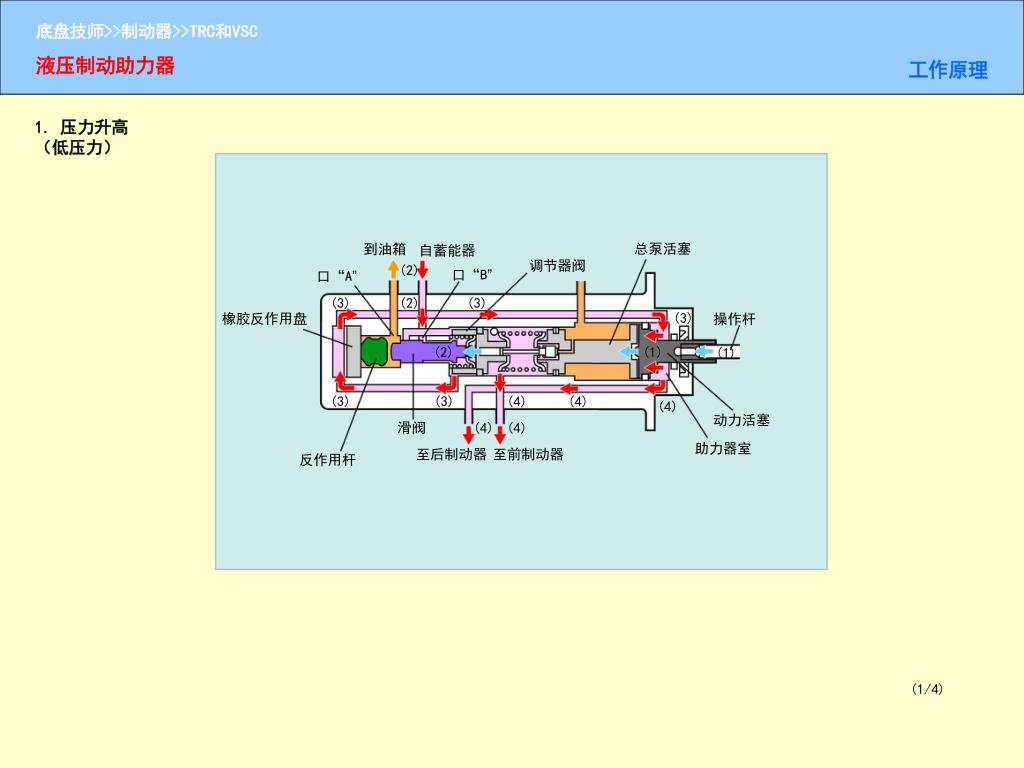

  18. 1. 压力升高（低压力） 液压制动助力器 总泵活塞 到油箱 自蓄能器 调节器阀 (2) 口“B” 口“A” (3) (2) (3) (3) 橡胶反作用盘 操作杆 (2) (1) (1) (3) (3) (4) (4) (4) 工作原理 动力活塞 滑阀 (4) (4) 助力器室 至后制动器 至前制动器 反作用杆 (1/4)

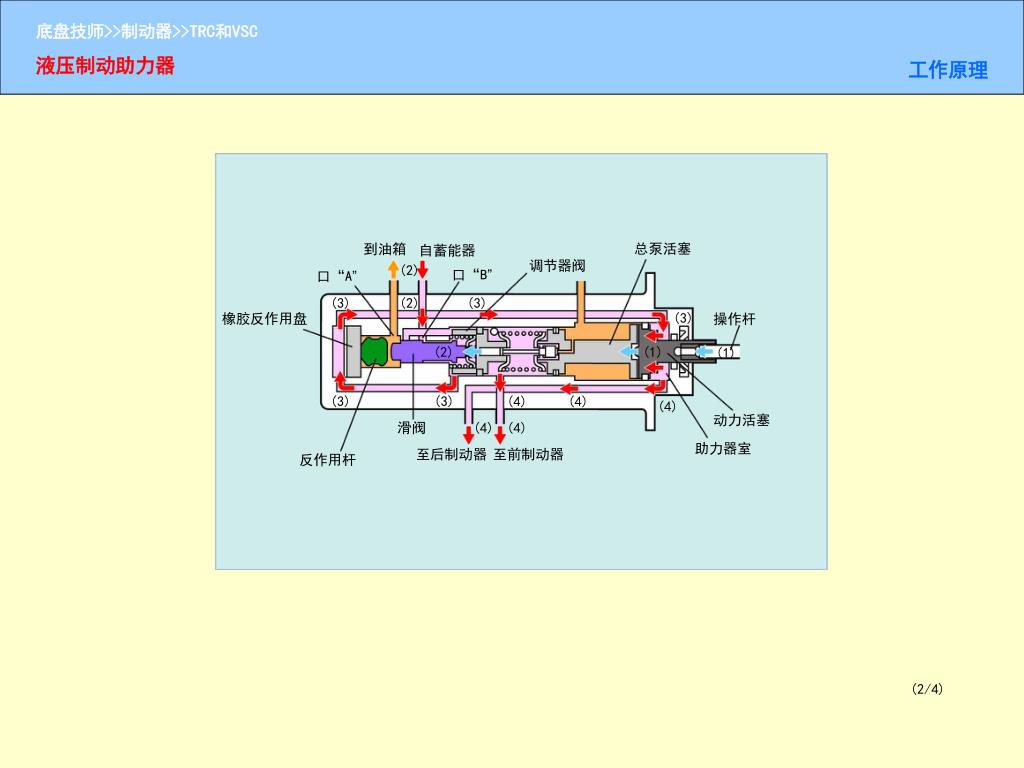

  19. 液压制动助力器 总泵活塞 到油箱 自蓄能器 调节器阀 (2) 口“B” 口“A” (3) (2) (3) (3) 橡胶反作用盘 操作杆 (2) (1) (1) (3) (3) (4) (4) (4) 工作原理 动力活塞 滑阀 (4) (4) 助力器室 至后制动器 至前制动器 反作用杆 (2/4)

  20. 2. 压力增加（高压力） 液压制动助力器 总泵活塞 蓄能器 调节器阀 操作杆 橡胶反作用盘 工作原理 滑阀 助力器压力 至后制动器 至前制动器 反作用杆 (3/4)

  21. 3. 保持 液压制动助力器 总泵活塞 口“B” 口“A” 调节器阀 操作杆 橡胶反作用盘 反作用杆 工作原理 滑阀 总泵压力 调节器压力 (4/4)

  22. 4. 压力减小 液压制动助力器 口“A” 总泵活塞 到油箱 调节器阀 操作杆 橡胶反作用盘 反作用杆 工作原理 滑阀 总泵压力 (4/4)

  23. 5. 动力供给故障过程中 液压制动助力器 蓄压器压力 调节器阀 操作杆 橡胶反作用盘 工作原理 动力活塞 滑阀 至前制动器 反作用杆 总泵活塞 (4/4)
