  1. LA TELEVISION NUMERIQUE TERRESTRE EN TUNISIE ********Présenté par: LAGHMARDI Noureddine Ingénieur Principal Office National de la Télédiffusion ALGERIELe 04 & 05 Décembre 2007

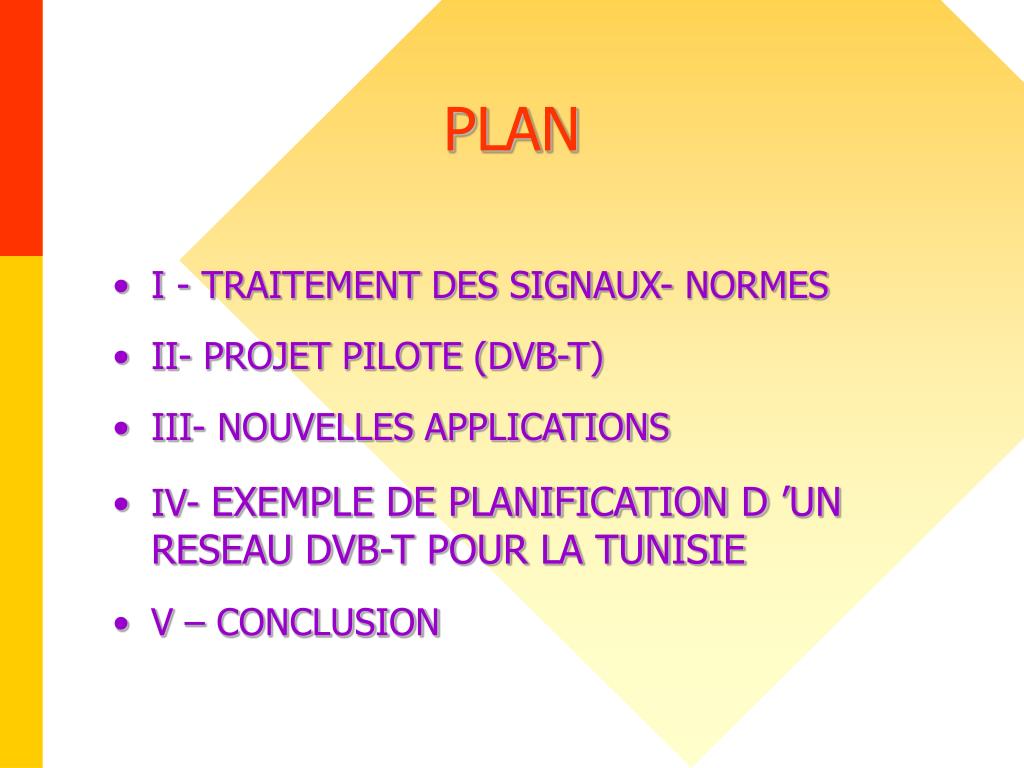

  2. PLAN • I - TRAITEMENT DES SIGNAUX- NORMES • II- PROJET PILOTE (DVB-T) • III- NOUVELLES APPLICATIONS • IV- EXEMPLE DE PLANIFICATION D ’UN RESEAU DVB-T POUR LA TUNISIE • V – CONCLUSION

  3. I-TRAITEMENT DES SIGNAUX . NORMES

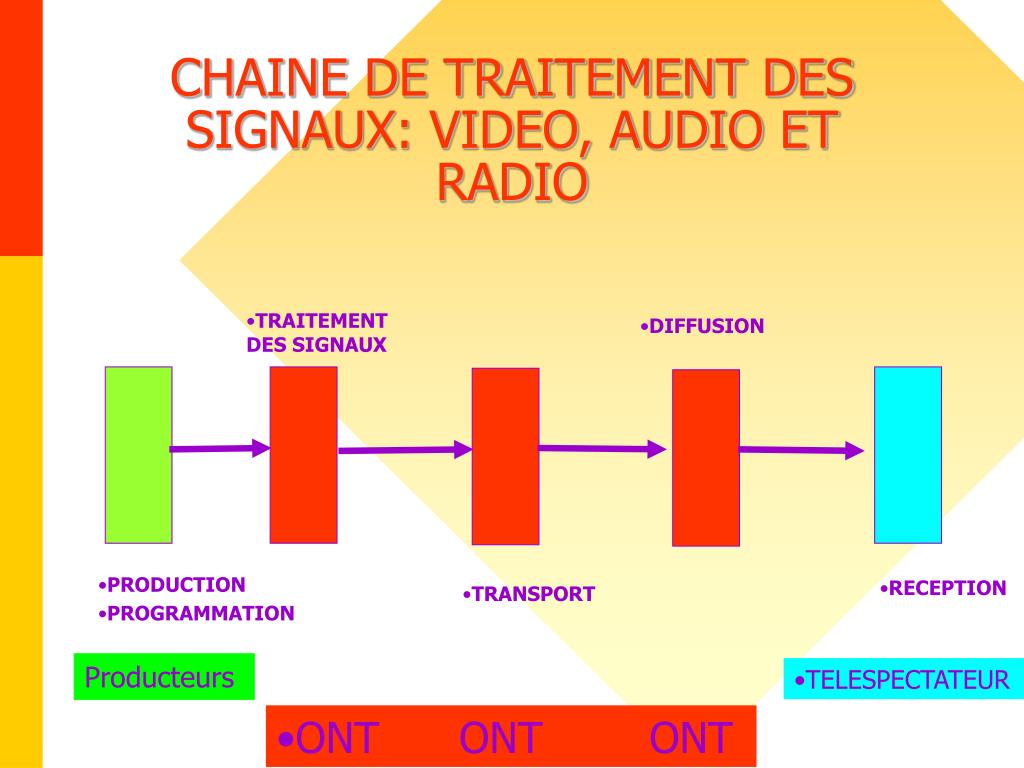

  4. CHAINE DE TRAITEMENT DES SIGNAUX: VIDEO, AUDIO ET RADIO TRAITEMENT DES SIGNAUX DIFFUSION PRODUCTION PROGRAMMATION RECEPTION TRANSPORT Producteurs TELESPECTATEUR ONT ONT ONT

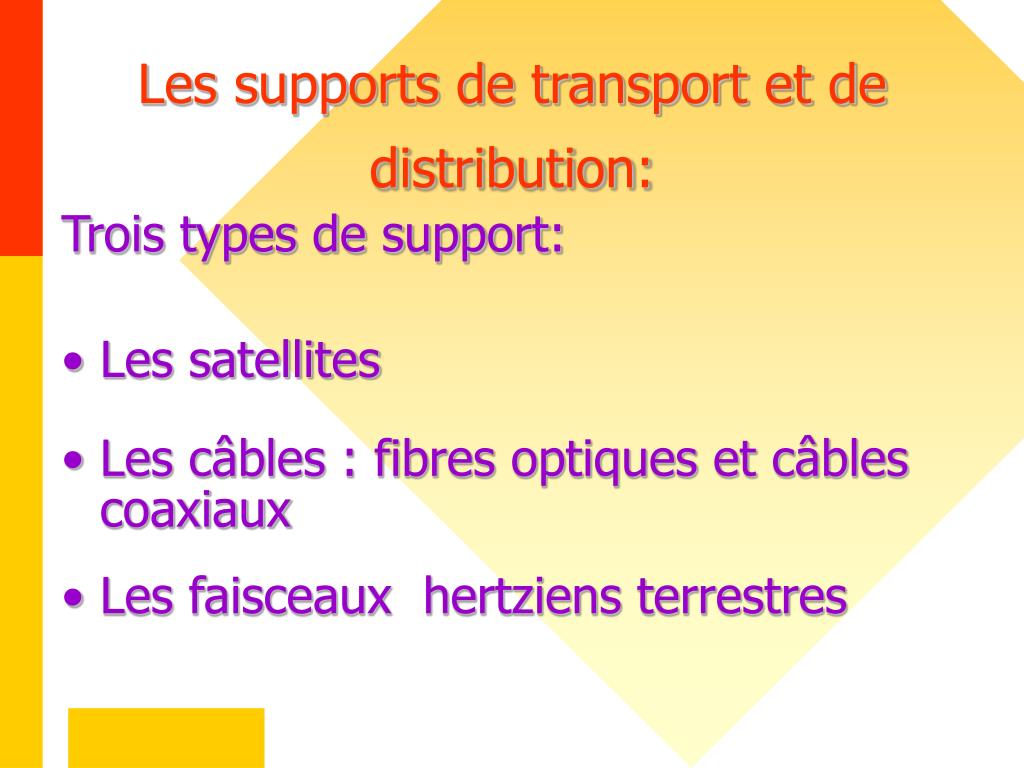

  5. Les supports de transport et de distribution: Trois types de support: • Les satellites • Les câbles : fibres optiques et câbles coaxiaux • Les faisceaux hertziens terrestres

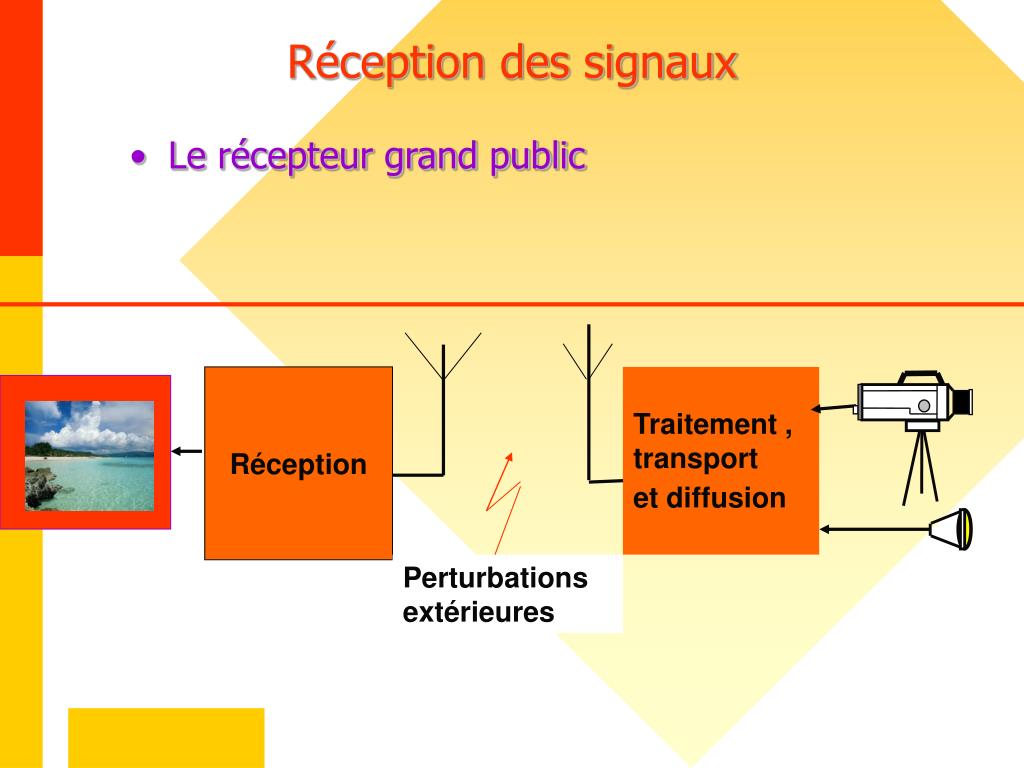

  6. Réception des signaux • Le récepteur grand public Réception Traitement , transport et diffusion Perturbations extérieures

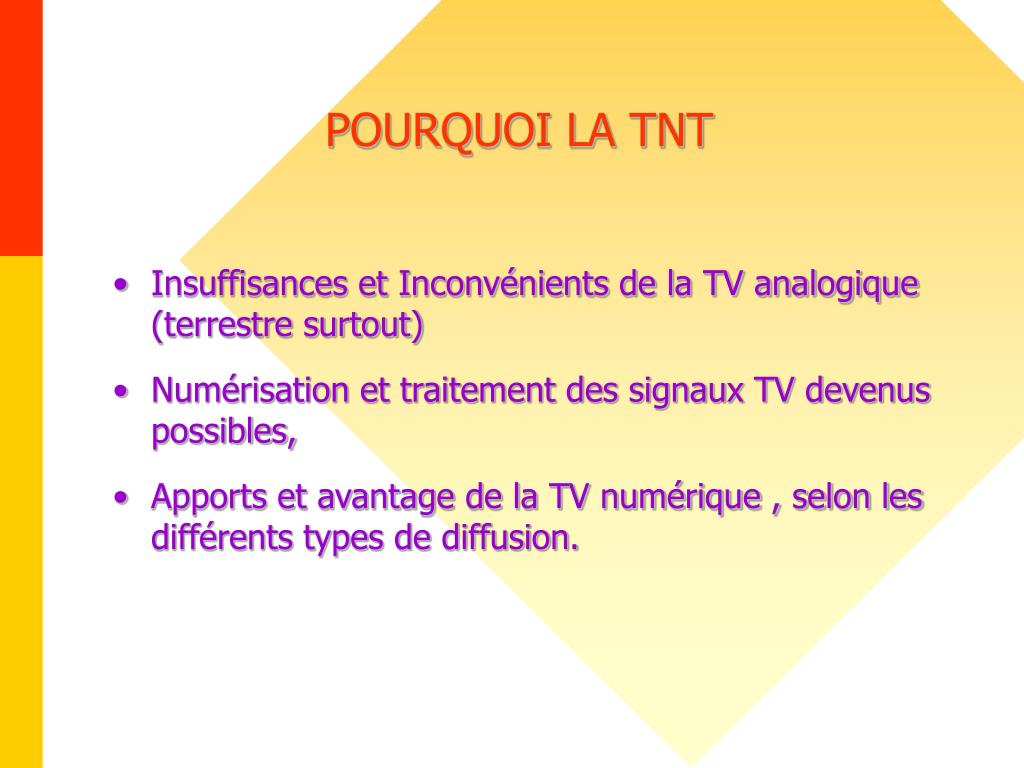

  7. POURQUOI LA TNT • Insuffisances et Inconvénients de la TV analogique (terrestre surtout) • Numérisation et traitement des signaux TV devenus possibles, • Apports et avantage de la TV numérique , selon les différents types de diffusion.

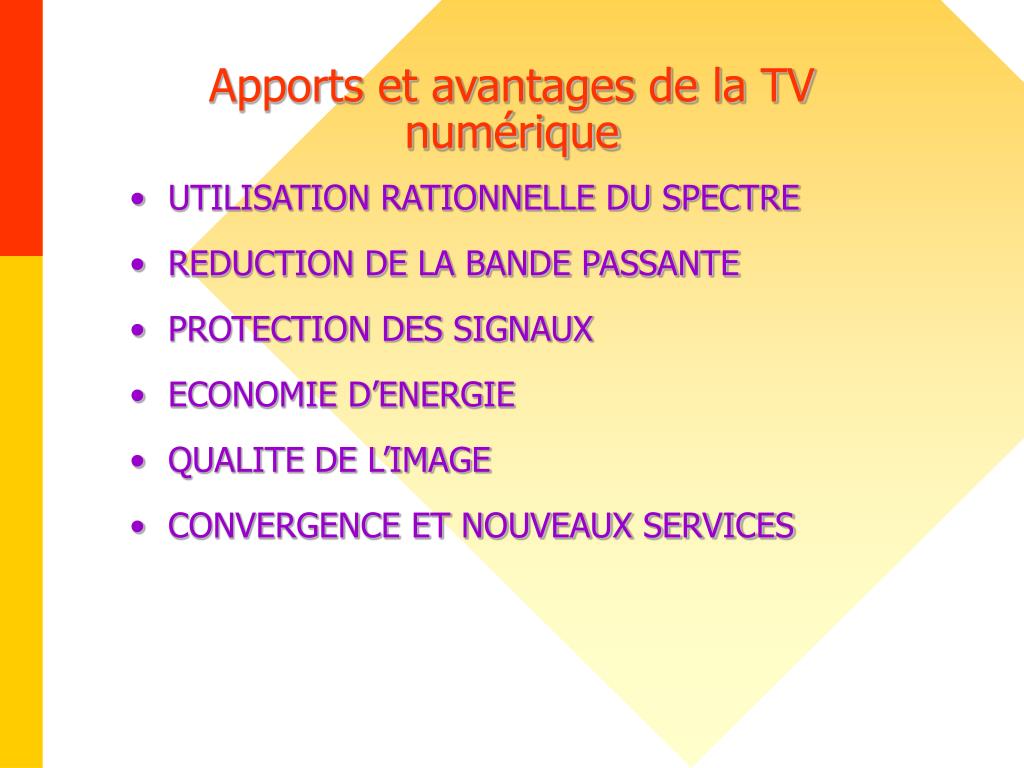

  8. Apports et avantages de la TV numérique • UTILISATION RATIONNELLE DU SPECTRE • REDUCTION DE LA BANDE PASSANTE • PROTECTION DES SIGNAUX • ECONOMIE D’ENERGIE • QUALITE DE L’IMAGE • CONVERGENCE ET NOUVEAUX SERVICES

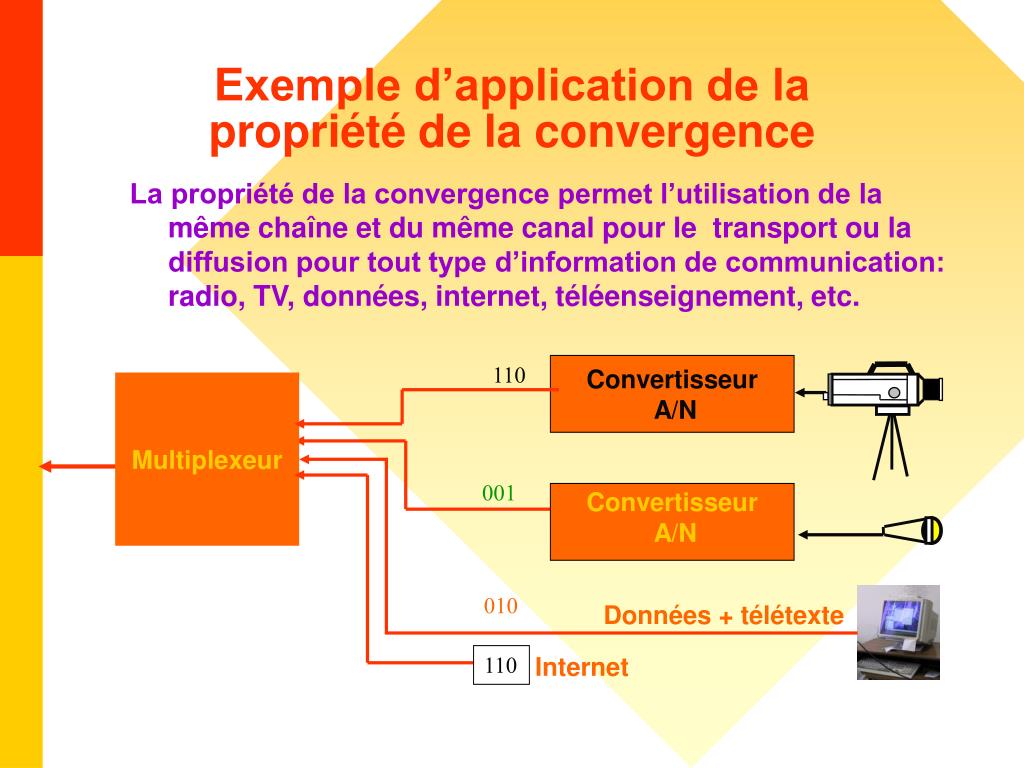

  9. Convertisseur A/N Exemple d’application de la propriété de la convergence La propriété de la convergence permet l’utilisation de la même chaîne et du même canal pour le transport ou la diffusion pour tout type d’information de communication: radio, TV, données, internet, téléenseignement, etc. 110 Multiplexeur 001 Convertisseur A/N 010 Données + télétexte 110 Internet

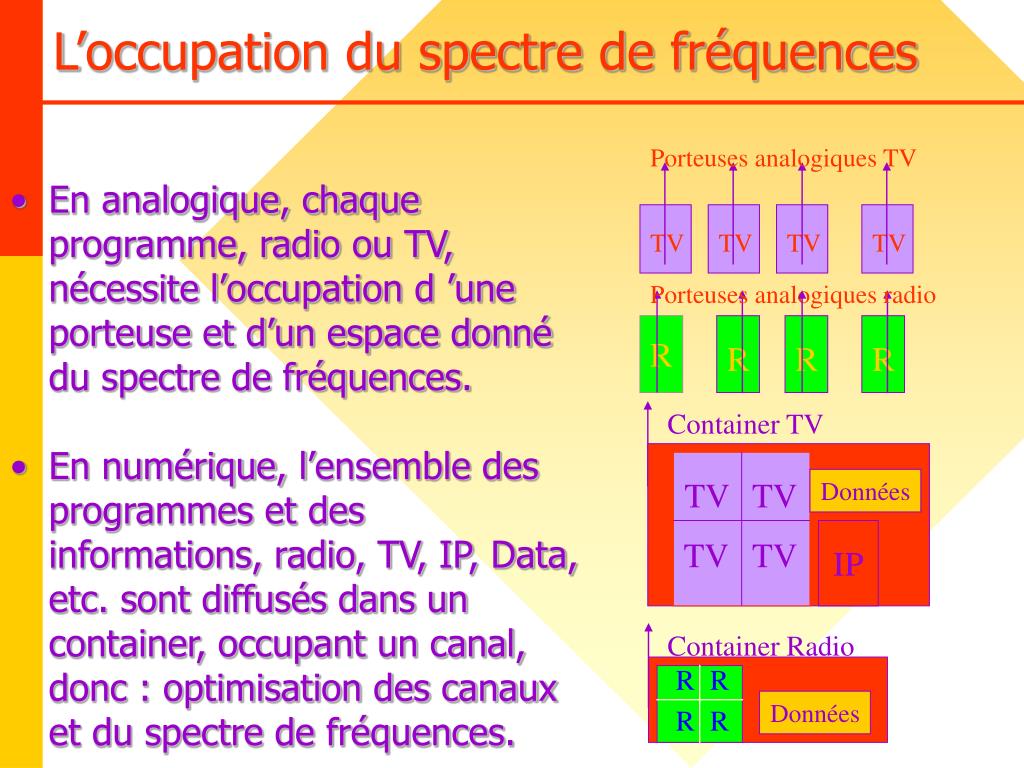

  10. L’occupation du spectre de fréquences Porteuses analogiques TV • En analogique, chaque programme, radio ou TV, nécessite l’occupation d ’une porteuse et d’un espace donné du spectre de fréquences. • En numérique, l’ensemble des programmes et des informations, radio, TV, IP, Data, etc. sont diffusés dans un container, occupant un canal, donc : optimisation des canaux et du spectre de fréquences. TV TV TV TV Porteuses analogiques radio R R R R Container TV TV TV TV Données IP TV TV Container Radio R R Données R R R

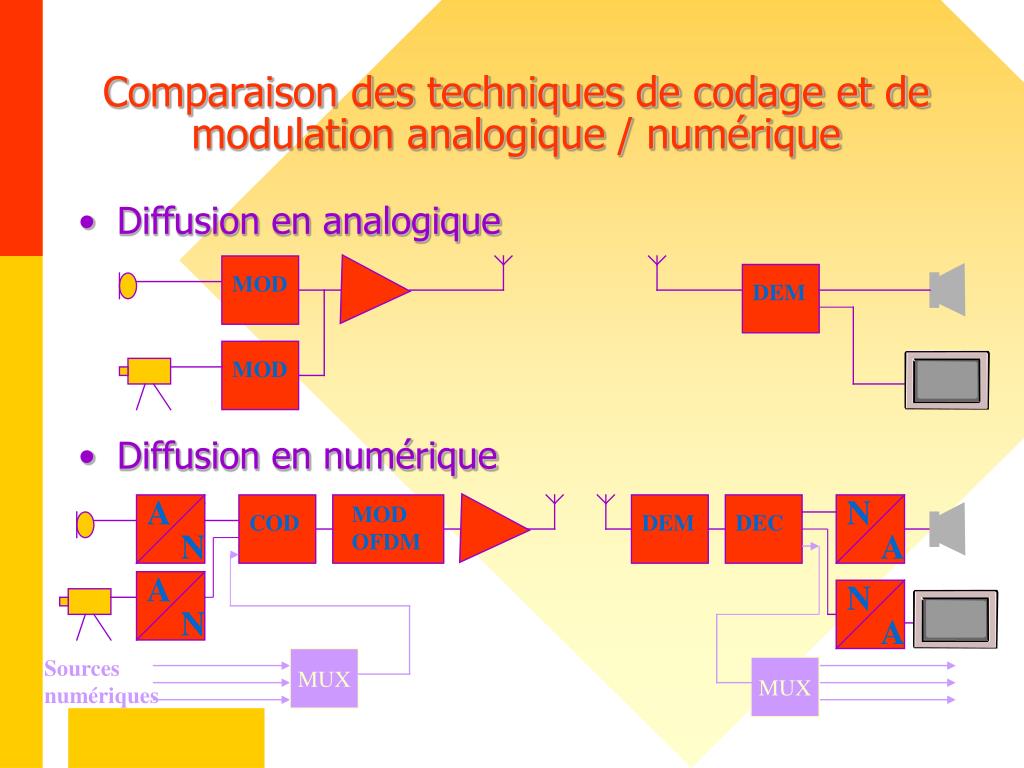

  11. N N A A MOD OFDM N A A N DEM Comparaison des techniques de codage et de modulation analogique / numérique • Diffusion en analogique MOD DEM MOD • Diffusion en numérique COD DEC Sources numériques MUX MUX

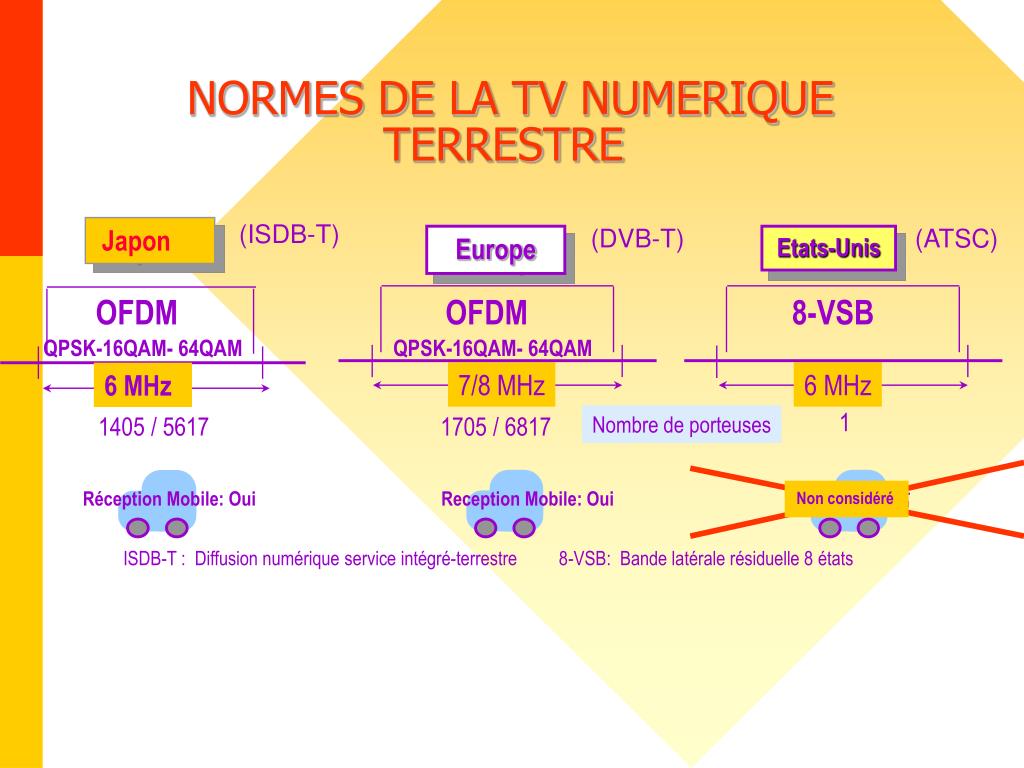

  12. NORMES DE LA TV NUMERIQUE TERRESTRE (ISDB-T) Japon (DVB-T) (ATSC) Europe Etats-Unis OFDM OFDM 8-VSB QPSK-16QAM- 64QAM QPSK-16QAM- 64QAM 7/8 MHz 6 MHz 6 MHz 1 1405 / 5617 1705 / 6817 Nombre de porteuses Reception Mobile: Oui 移動体受信 Réception Mobile: Oui Non considéré ISDB-T : Diffusion numérique service intégré-terrestre 8-VSB: Bande latérale résiduelle 8 états

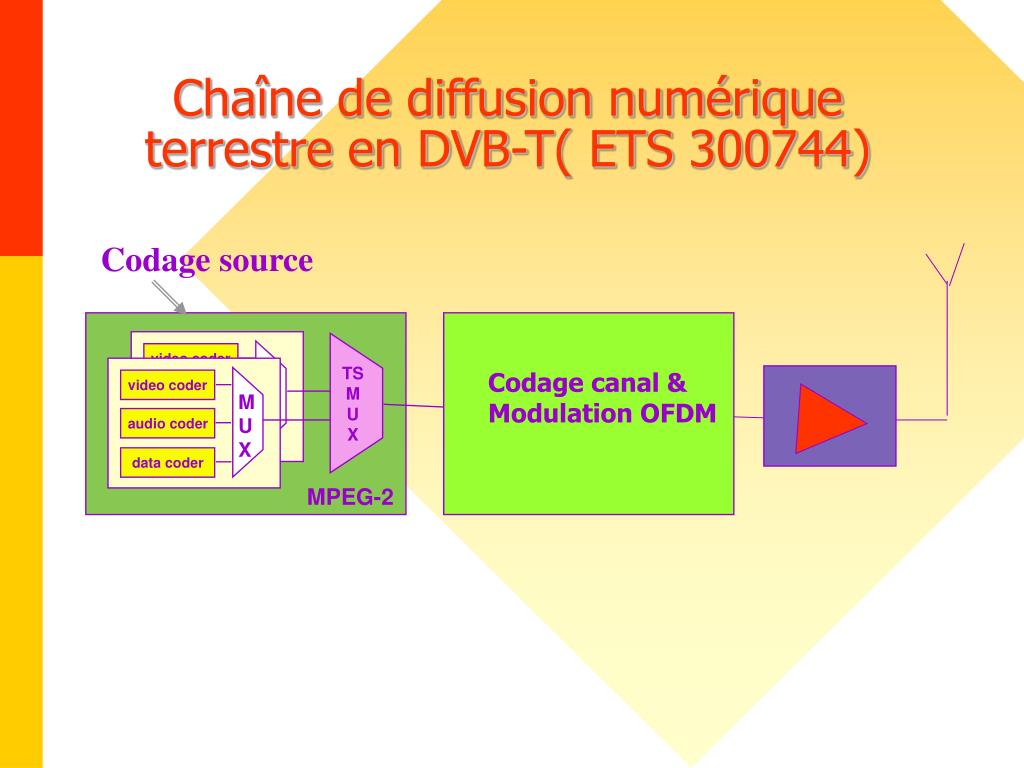

  13. video coder M U X video coder audio coder M U X audio coder data coder data coder Chaîne de diffusion numérique terrestre en DVB-T( ETS 300744) Codage source TS M U X Codage canal & Modulation OFDM MPEG-2

  14. II- PROJET PILOTE GRAND TUNIS 2001

  15. PROJET PILOTE • Veille technologique • Vérification des conditions d’ingénierie des réseaux de TV numérique terrestre • Expérimentation de cette nouvelle technologie • Nouvelles applications.

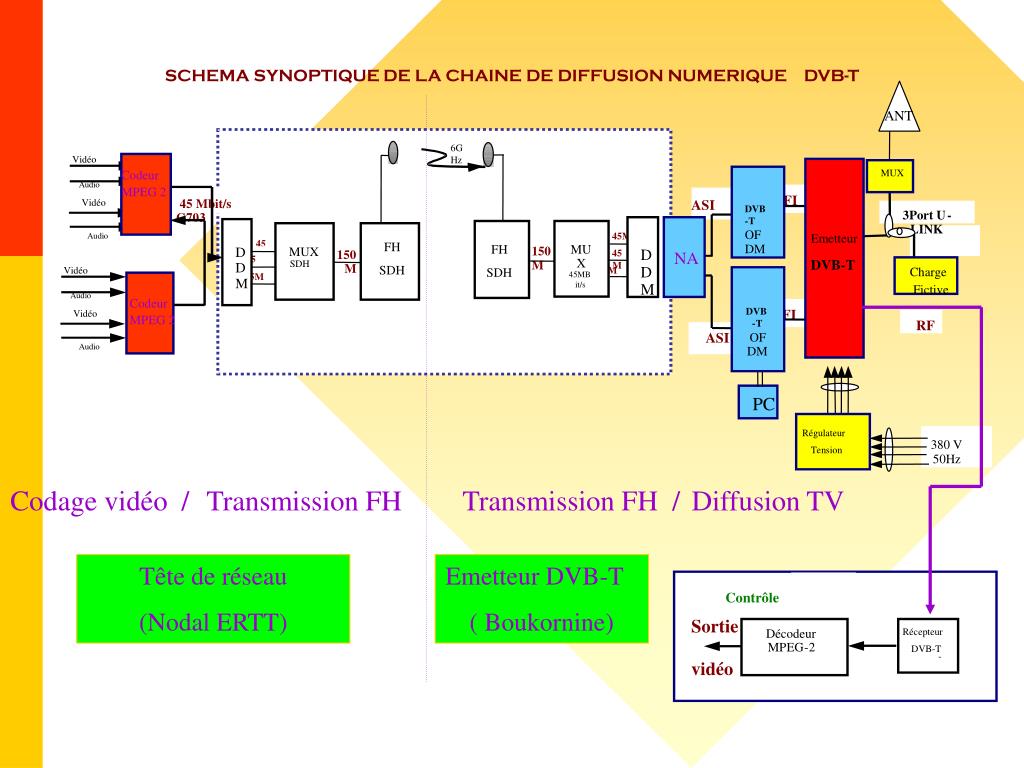

  16. SCHEMA SYNOPTIQUE DE LA CHAINE DE DIFFUSION NUMERIQUE DVB-T ANT 6G Vidéo Hz Codeur MPEG 2 MUX Audio FI 45 Mbit/s Vidéo ASI DVB 3Port U - G703 - T LINK OF 45M Audio Emetteur 45 FH DM FH MU 150 D MUX D 150 45 NA M 45 X DVB-T M SDH D M M SDH D Vidéo Charge 45M SDH M AM) 45MB 45M M it/s M Fictive Audio Codeur MPEG 2 DVB FI Vidéo RF - T ASI OF Audio DM PC Régulateur 380 V Tension 50Hz Codage vidéo / Transmission FH Transmission FH / Diffusion TV Tête de réseau (Nodal ERTT) Emetteur DVB-T ( Boukornine) Contrôle Sortie Décodeur Récepteur MPEG - 2 DVB-T - vidéo

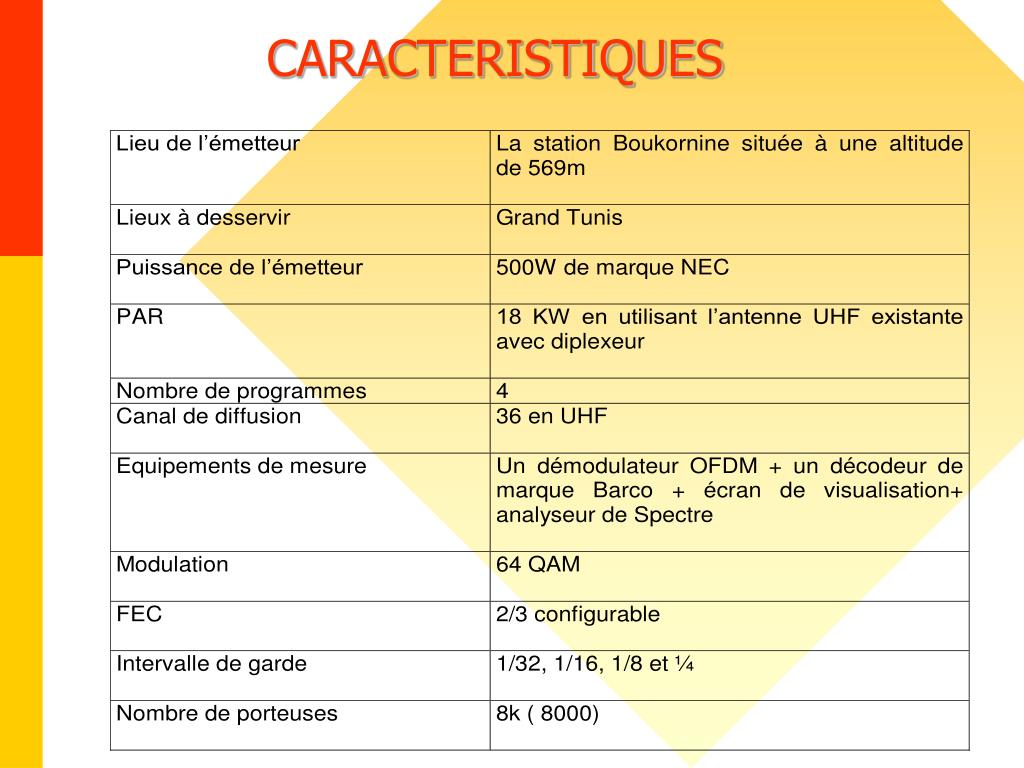

  17. CARACTERISTIQUES

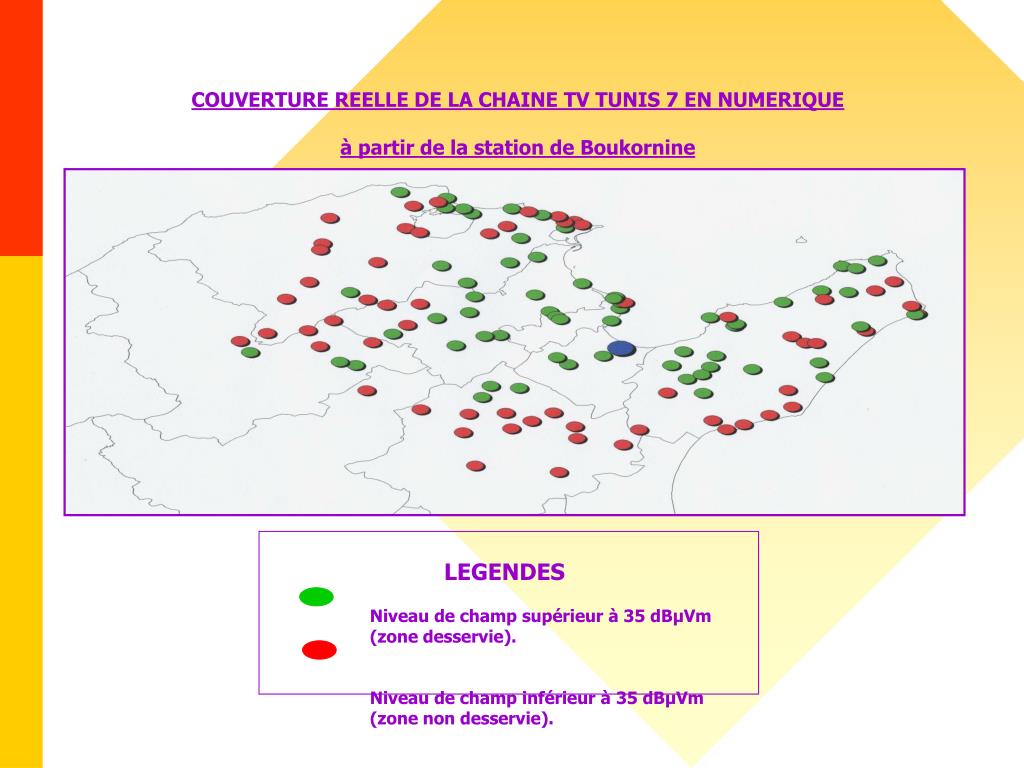

  18. COUVERTURE REELLE DE LA CHAINE TV TUNIS 7 EN NUMERIQUE à partir de la station de Boukornine LEGENDES Niveau de champ supérieur à 35 dBµVm (zone desservie). Niveau de champ inférieur à 35 dBµVm (zone non desservie).

  19. LEGENDES Emetteur Numérique Limites de couverture en numérique LIMITES DE COUVERTURE DE LA CHAINE « TV 7 » EN NUMERIQUE Station de Boukornine – Puissance 500 W Boukornine

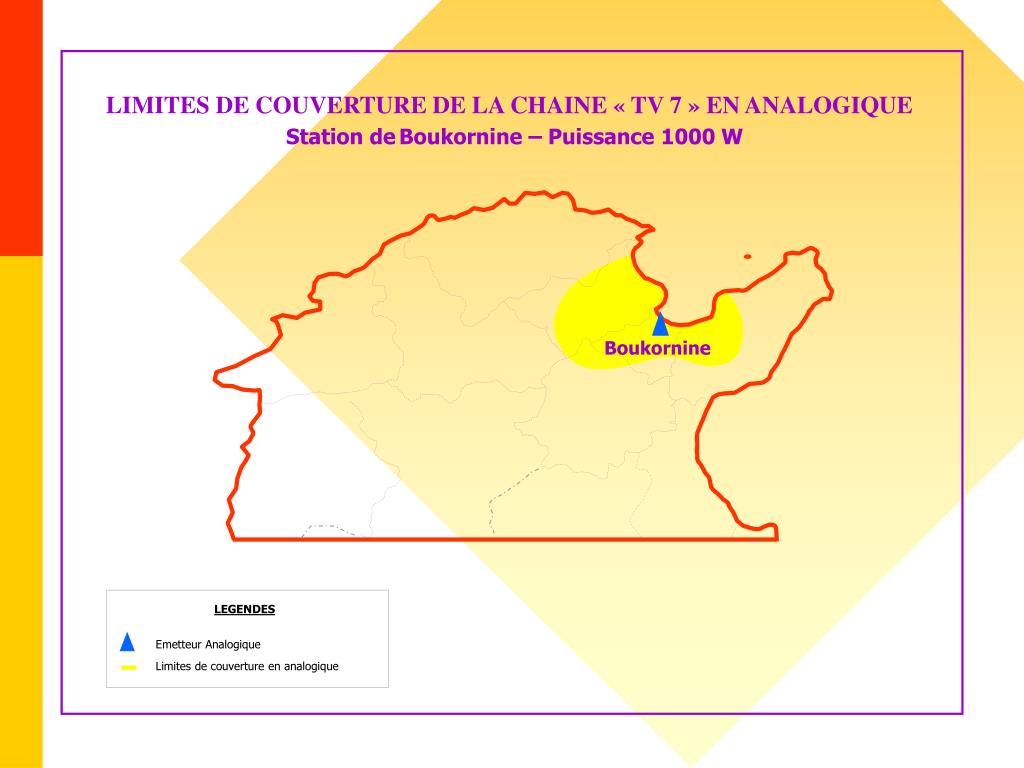

  20. LEGENDES Emetteur Analogique Limites de couverture en analogique LIMITES DE COUVERTURE DE LA CHAINE « TV 7 » EN ANALOGIQUE Station deBoukornine – Puissance 1000 W Boukornine

  21. COMPARAISON DES LIMITES DE COUVERTURE « TV 7 » DE BOUKORNINE EN NUMERIQUE ET EN ANALOGIQUE Boukornine LEGENDES Station de Boukornine Limites de couverture en numérique Limites de couverture en analogique

  22. III- NOUVELLES APPLICATIONS

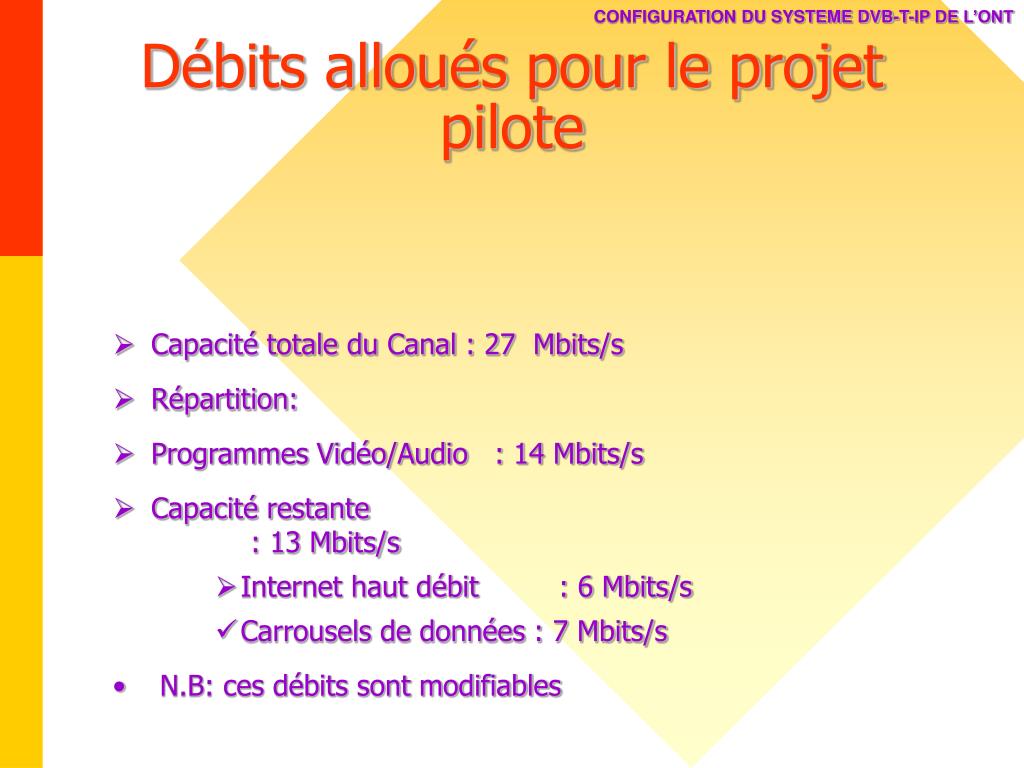

  23. CONFIGURATION DU SYSTEME DVB-T-IP DE L’ONT Débits alloués pour le projet pilote • Capacité totale du Canal : 27 Mbits/s • Répartition: • Programmes Vidéo/Audio : 14 Mbits/s • Capacité restante : 13 Mbits/s • Internet haut débit : 6 Mbits/s • Carrousels de données : 7 Mbits/s • N.B: ces débits sont modifiables

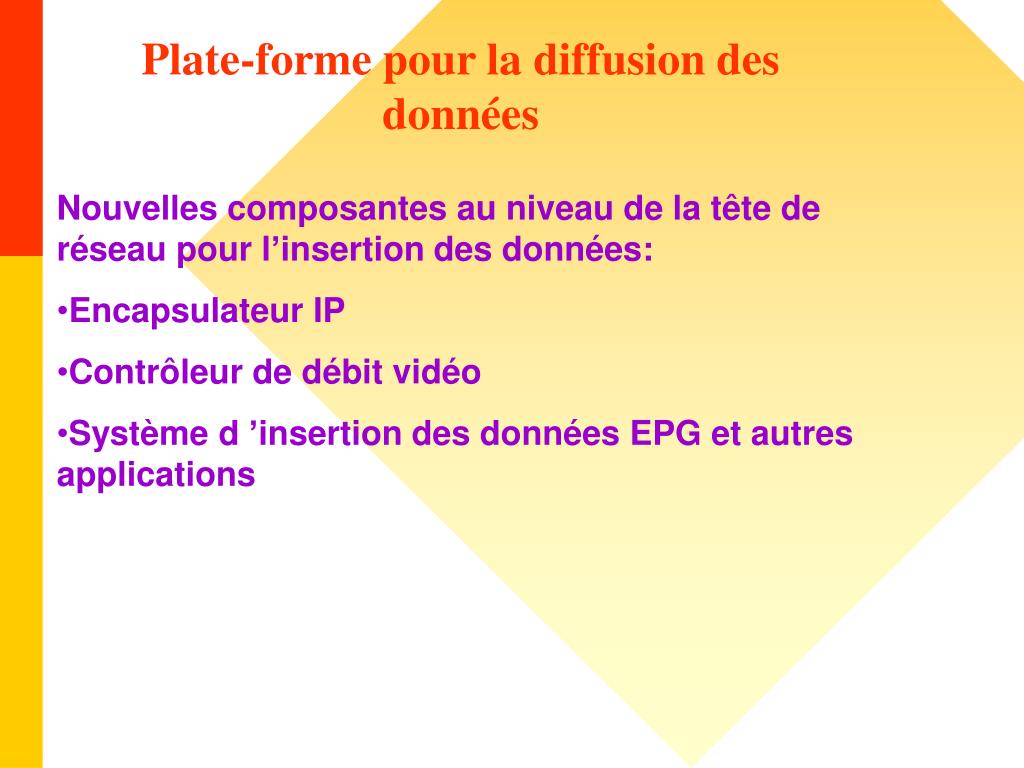

  24. Plate-forme pour la diffusion des données Nouvelles composantes au niveau de la tête de réseau pour l’insertion des données: • Encapsulateur IP • Contrôleur de débit vidéo • Système d ’insertion des données EPG et autres applications

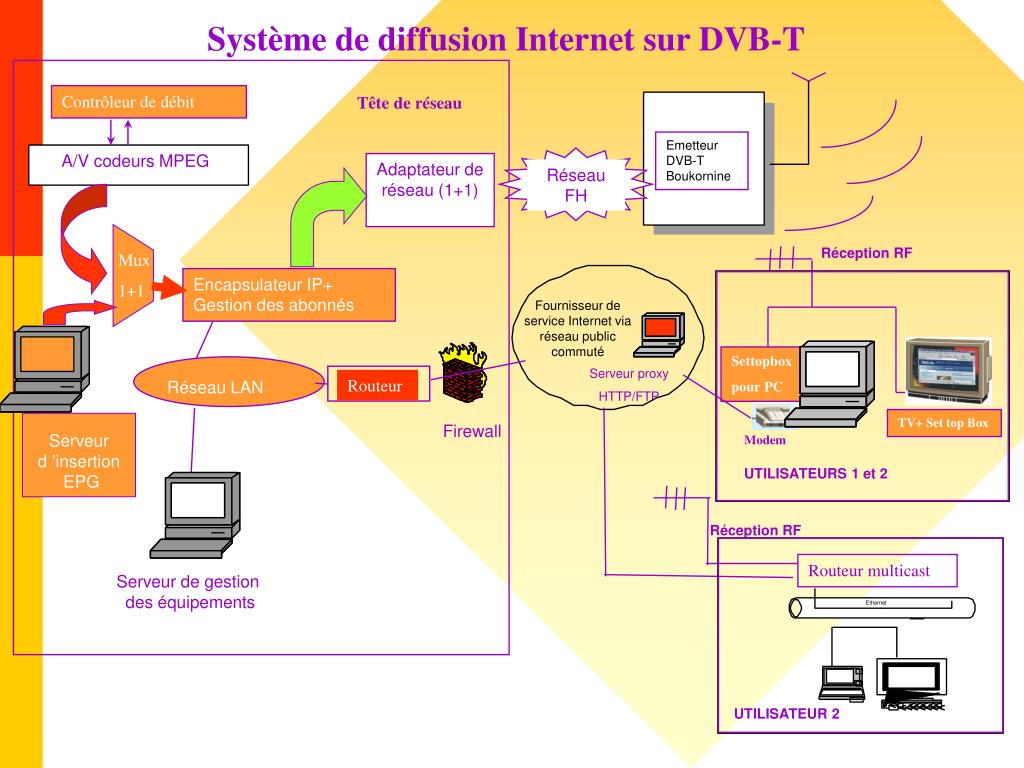

  25. Emetteur DVB-T Boukornine Réseau FH Système de diffusion Internet sur DVB-T Contrôleur de débit Tête de réseau A/V codeurs MPEG Adaptateur de réseau (1+1) Réception RF Mux 1+1 Encapsulateur IP+ Gestion des abonnés Fournisseur de service Internet via réseau public commuté Settopbox pour PC Serveur proxy HTTP/FTP Routeur Réseau LAN TV+ Set top Box Serveur d ’insertion EPG Firewall Modem UTILISATEURS 1 et 2 Réception RF Serveur de gestion des équipements Routeur multicast Ethernet UTILISATEUR 2

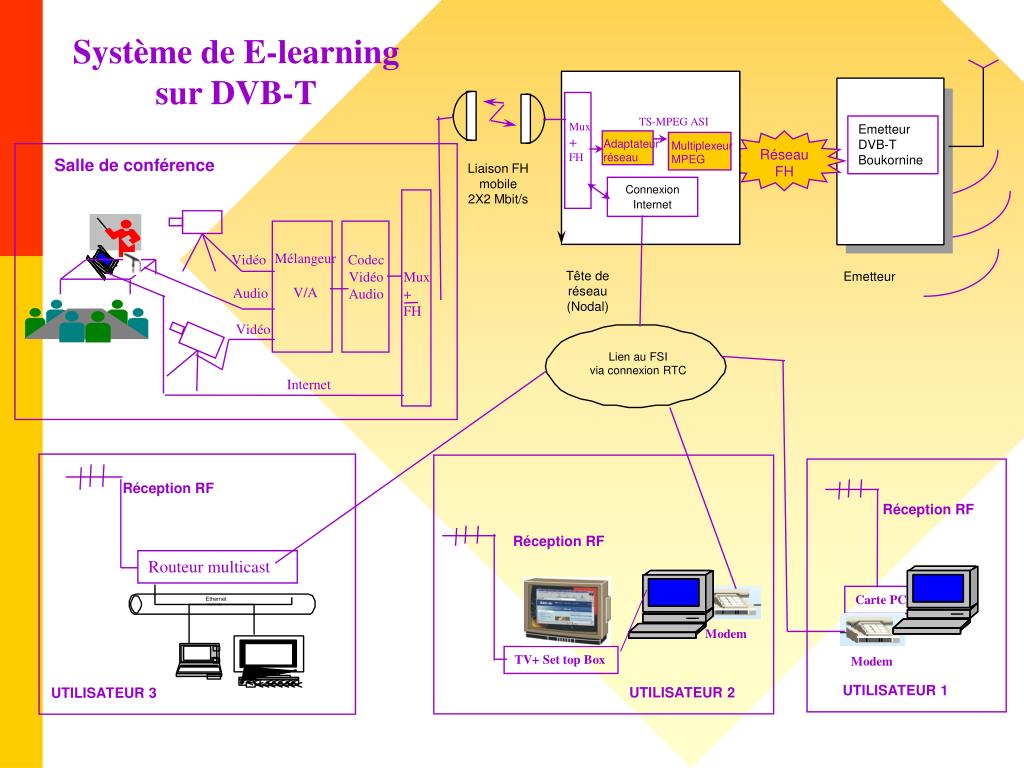

  26. Réseau FH Système de E-learning sur DVB-T TS-MPEG ASI Mux + FH Emetteur DVB-T Boukornine Adaptateur réseau Multiplexeur MPEG Salle de conférence Liaison FH mobile 2X2 Mbit/s Connexion Internet Mélangeur V/A Vidéo Codec Vidéo Audio Tête de réseau (Nodal) Mux + FH Emetteur Audio Vidéo Lien au FSI via connexion RTC Internet Réception RF Réception RF Réception RF Routeur multicast Carte PC Ethernet Modem TV+ Set top Box Modem UTILISATEUR 1 UTILISATEUR 2 UTILISATEUR 3

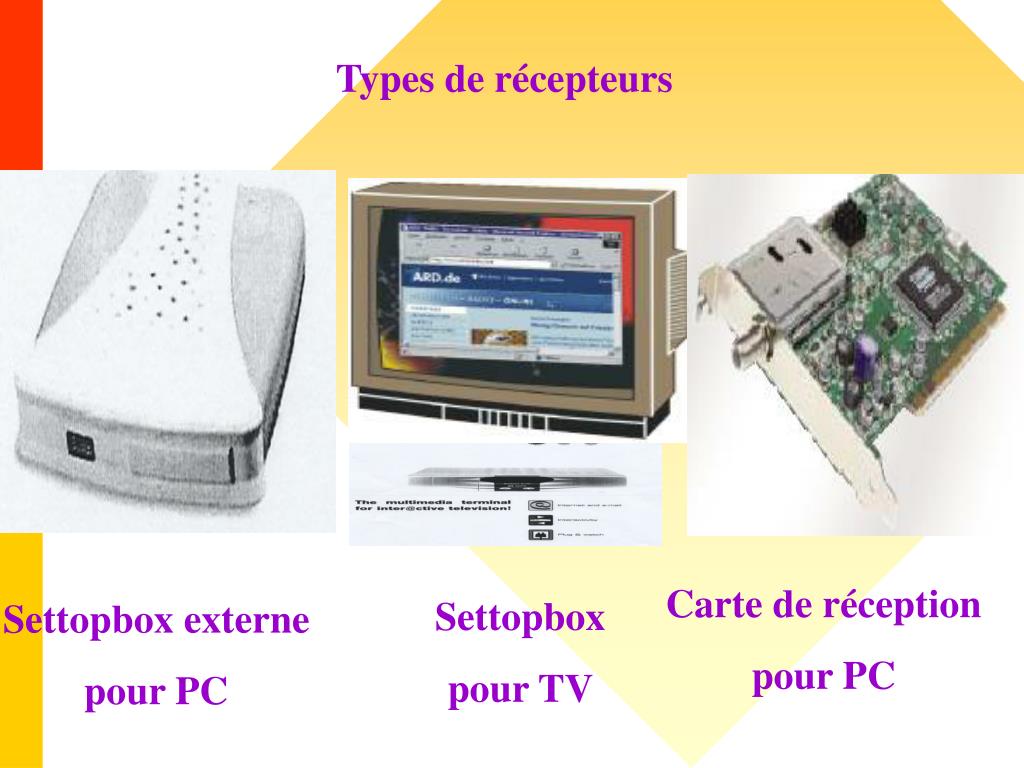

  27. Types de récepteurs Carte de réception pour PC Settopbox pour TV Settopbox externe pour PC

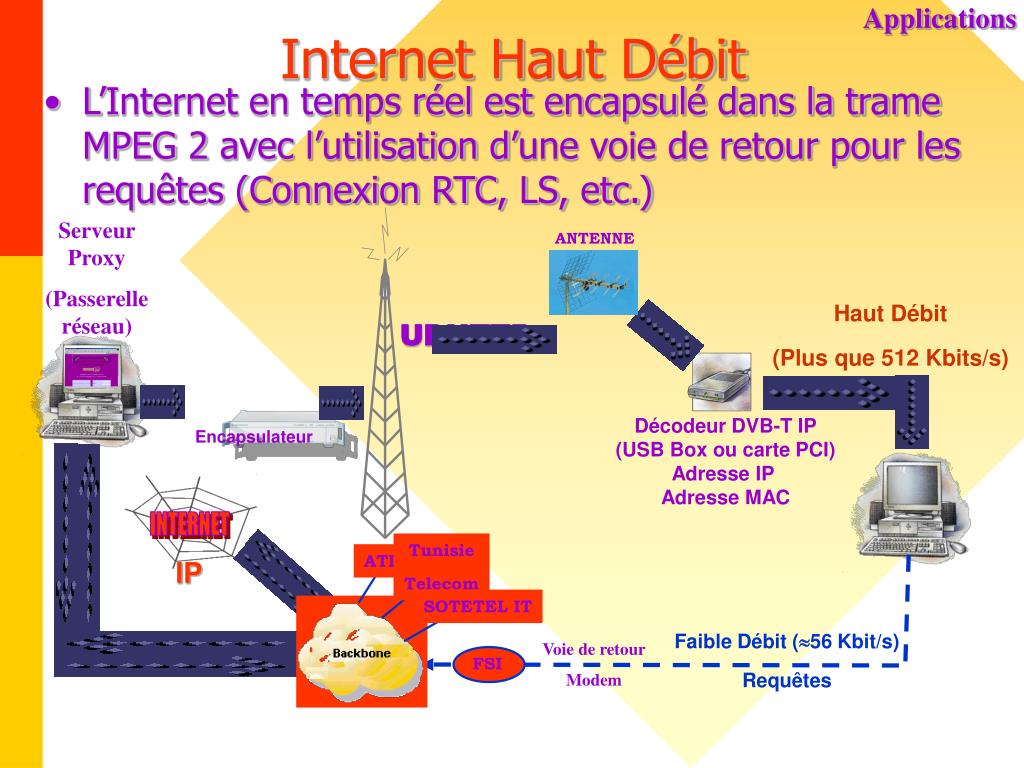

  28. Applications INTERNET Tunisie Telecom ATI FSI SOTETEL IT Internet Haut Débit Serveur Proxy (Passerelle réseau) ANTENNE • L’Internet en temps réel est encapsulé dans la trame MPEG 2 avec l’utilisation d’une voie de retour pour les requêtes (Connexion RTC, LS, etc.) Haut Débit (Plus que 512 Kbits/s) UDHTTP Décodeur DVB-T IP (USB Box ou carte PCI) Adresse IP Adresse MAC Encapsulateur IP Faible Débit (56 Kbit/s) Requêtes Voie de retour Modem

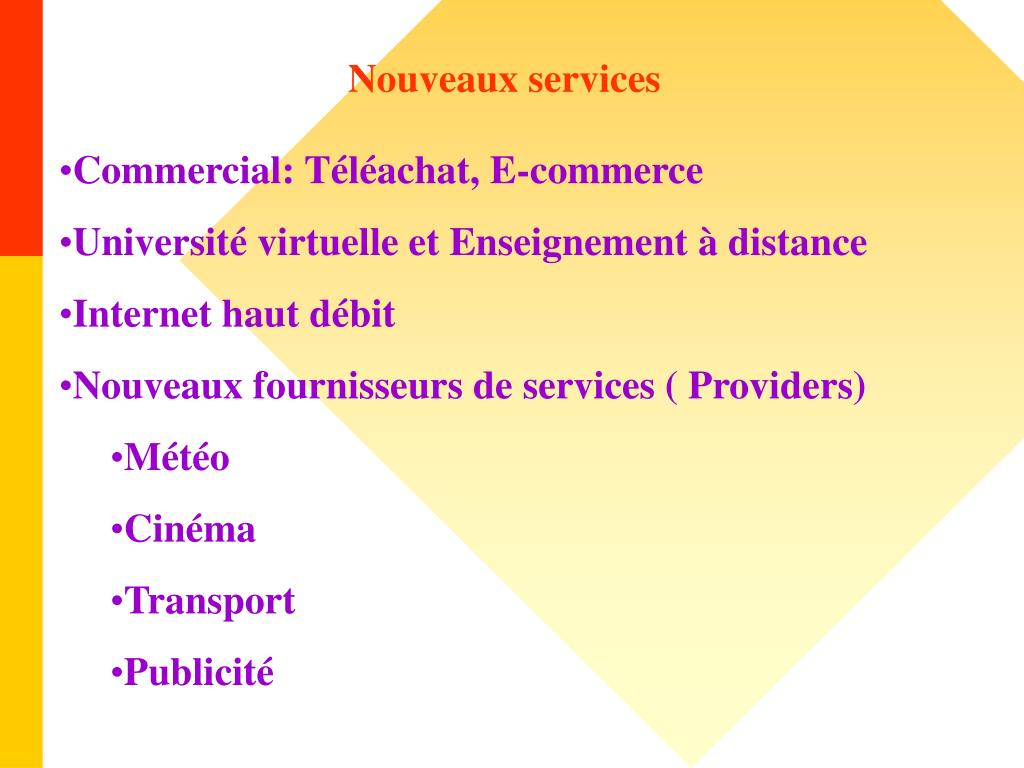

  29. Nouveaux services • Commercial: Téléachat, E-commerce • Université virtuelle et Enseignement à distance • Internet haut débit • Nouveaux fournisseurs de services ( Providers) • Météo • Cinéma • Transport • Publicité

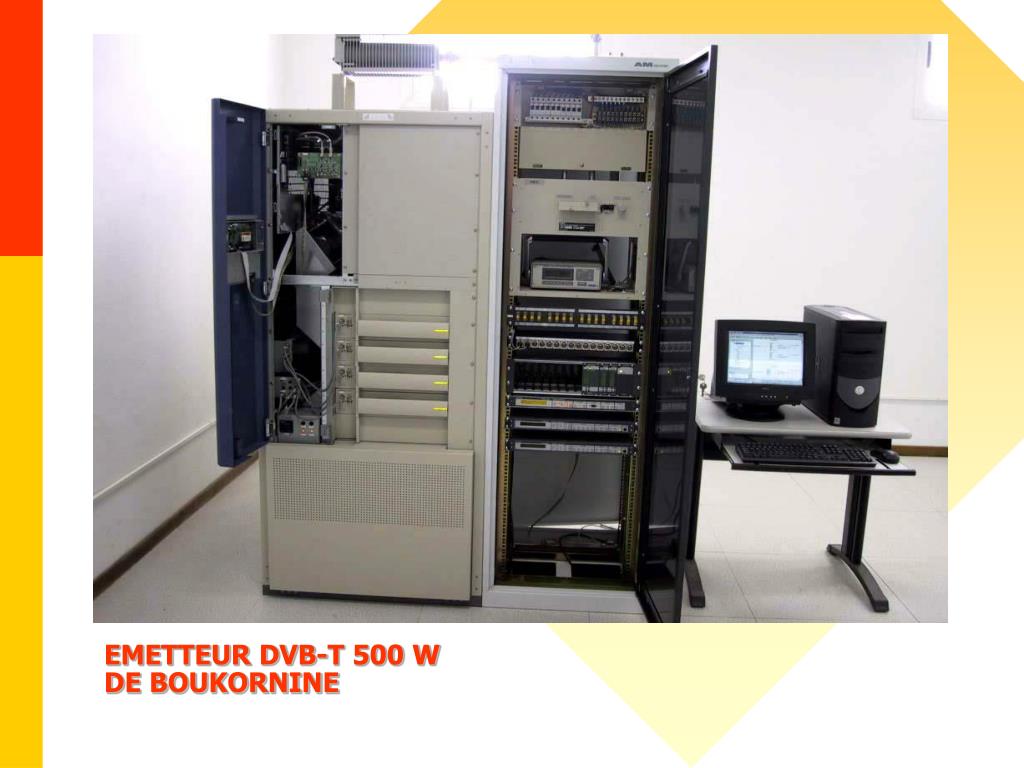

  30. EMETTEUR DVB-T 500 W DE BOUKORNINE

  31. TETE DE RESEAUDiscordage A/V, Routeur A/V, Codeurs + Équipements FH

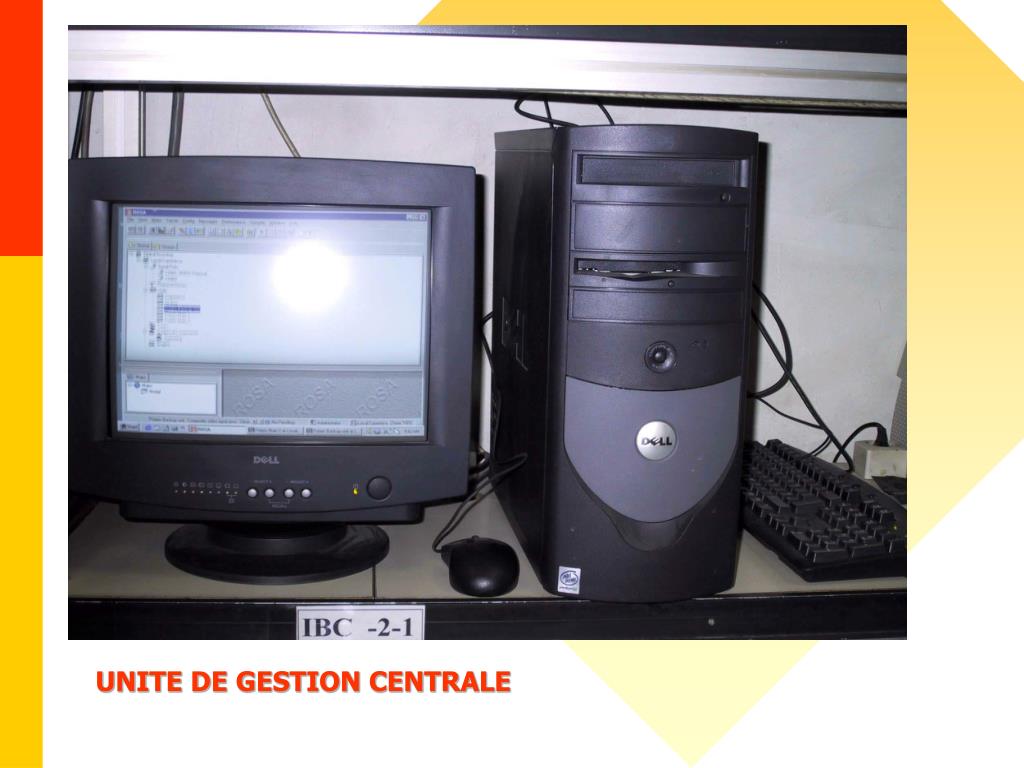

  32. UNITE DE GESTION CENTRALE

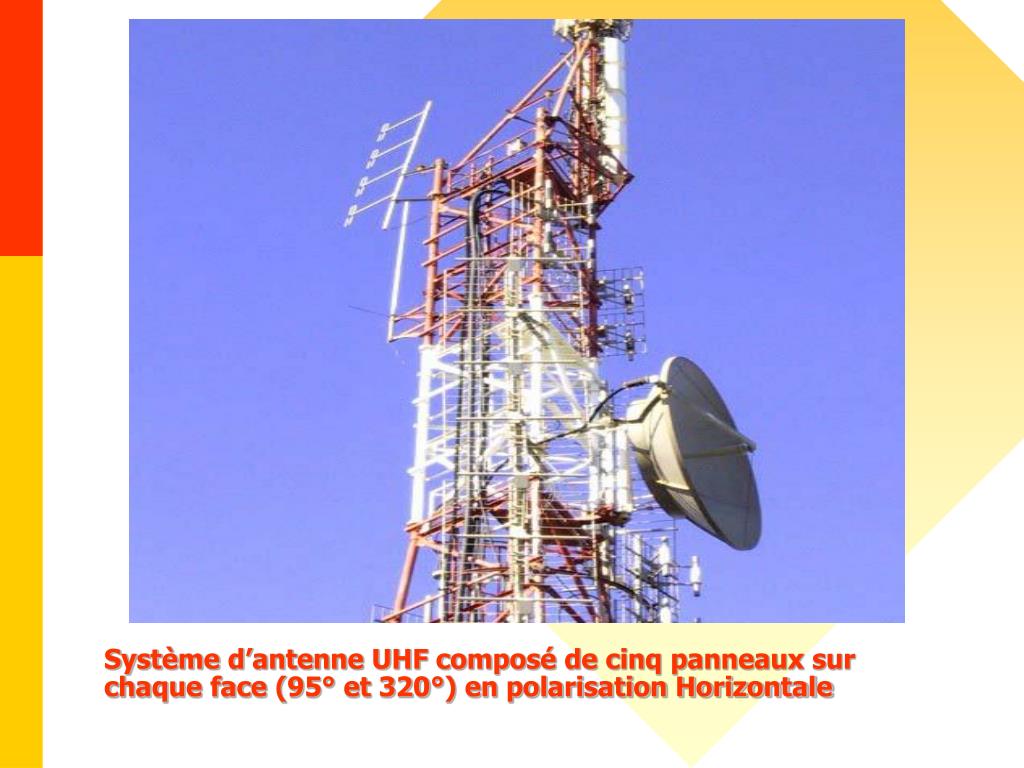

  33. Système d’antenne UHF composé de cinq panneaux sur chaque face (95° et 320°) en polarisation Horizontale

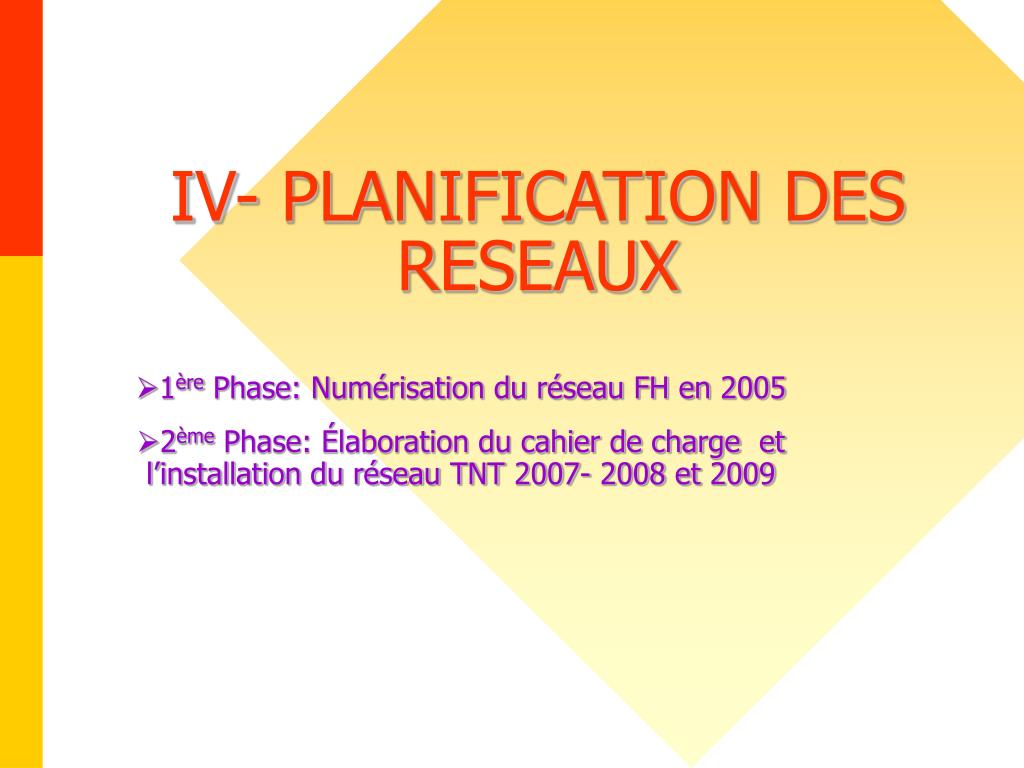

  34. IV- PLANIFICATION DES RESEAUX 1ère Phase: Numérisation du réseau FH en 2005 2ème Phase: Élaboration du cahier de charge et l’installation du réseau TNT 2007- 2008 et 2009

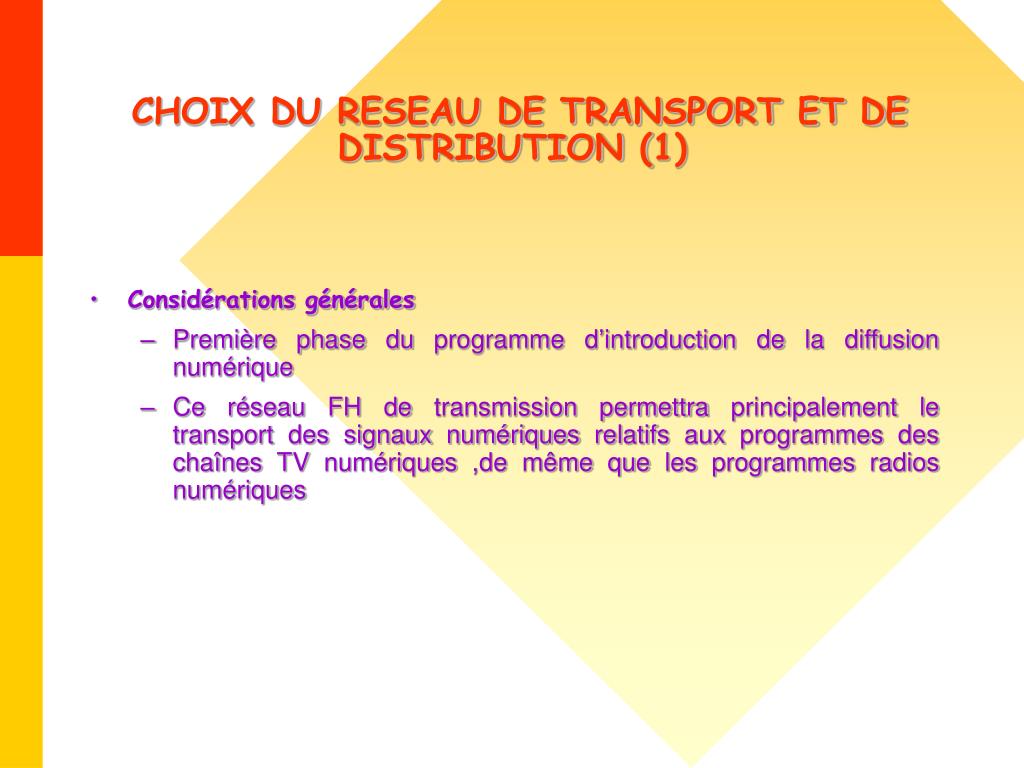

  35. CHOIX DU RESEAU DE TRANSPORT ET DE DISTRIBUTION (1) Considérations générales Première phase du programme d’introduction de la diffusion numérique Ce réseau FH de transmission permettra principalement le transport des signaux numériques relatifs aux programmes des chaînes TV numériques ,de même que les programmes radios numériques

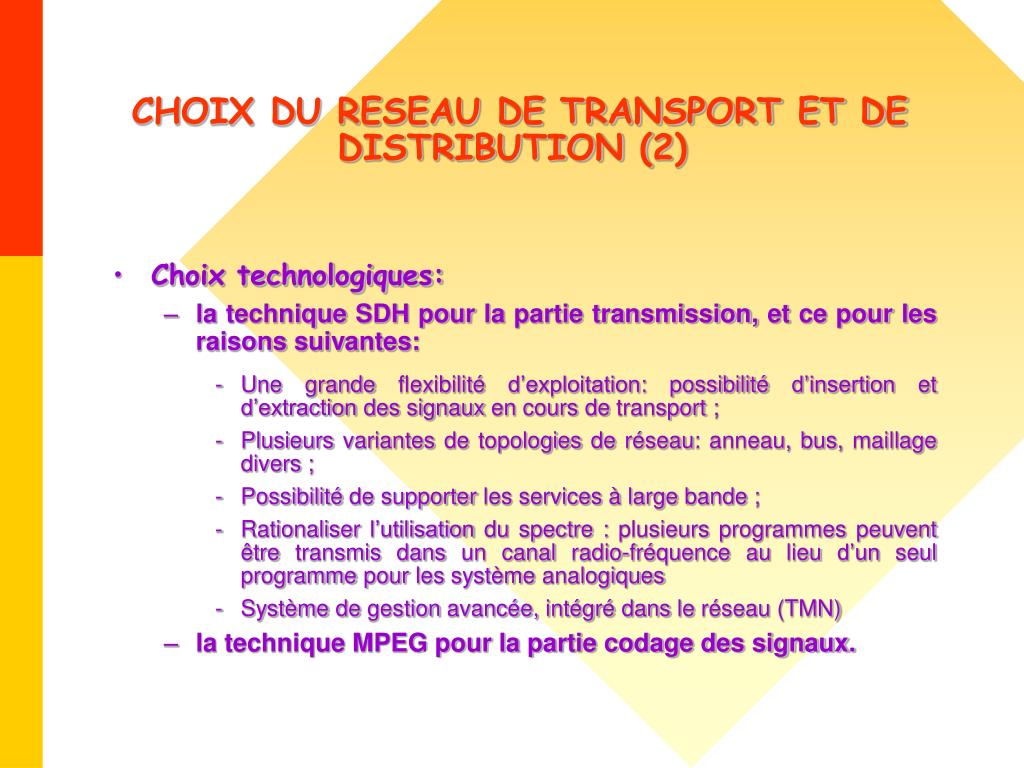

  36. CHOIX DU RESEAU DE TRANSPORT ET DE DISTRIBUTION (2) Choix technologiques: la technique SDH pour la partie transmission, et ce pour les raisons suivantes: Une grande flexibilité d’exploitation: possibilité d’insertion et d’extraction des signaux en cours de transport ; Plusieurs variantes de topologies de réseau: anneau, bus, maillage divers ; Possibilité de supporter les services à large bande ; Rationaliser l’utilisation du spectre : plusieurs programmes peuvent être transmis dans un canal radio-fréquence au lieu d’un seul programme pour les système analogiques Système de gestion avancée, intégré dans le réseau (TMN) la technique MPEG pour la partie codage des signaux.

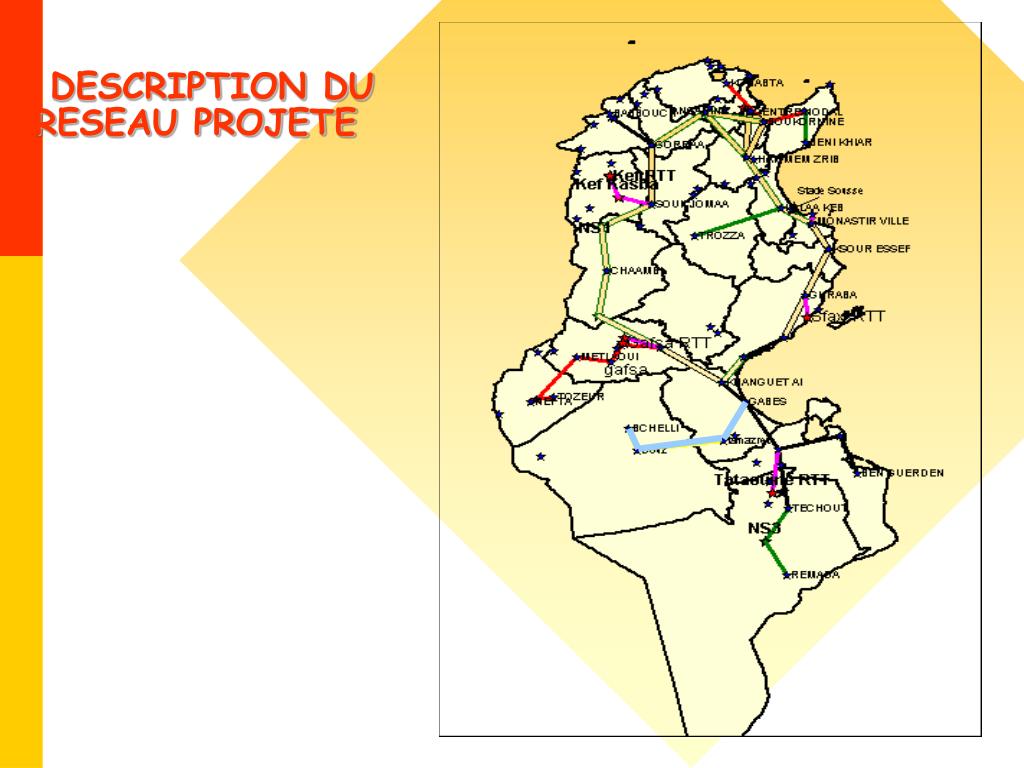

  37. DESCRIPTION DU RESEAU PROJETE

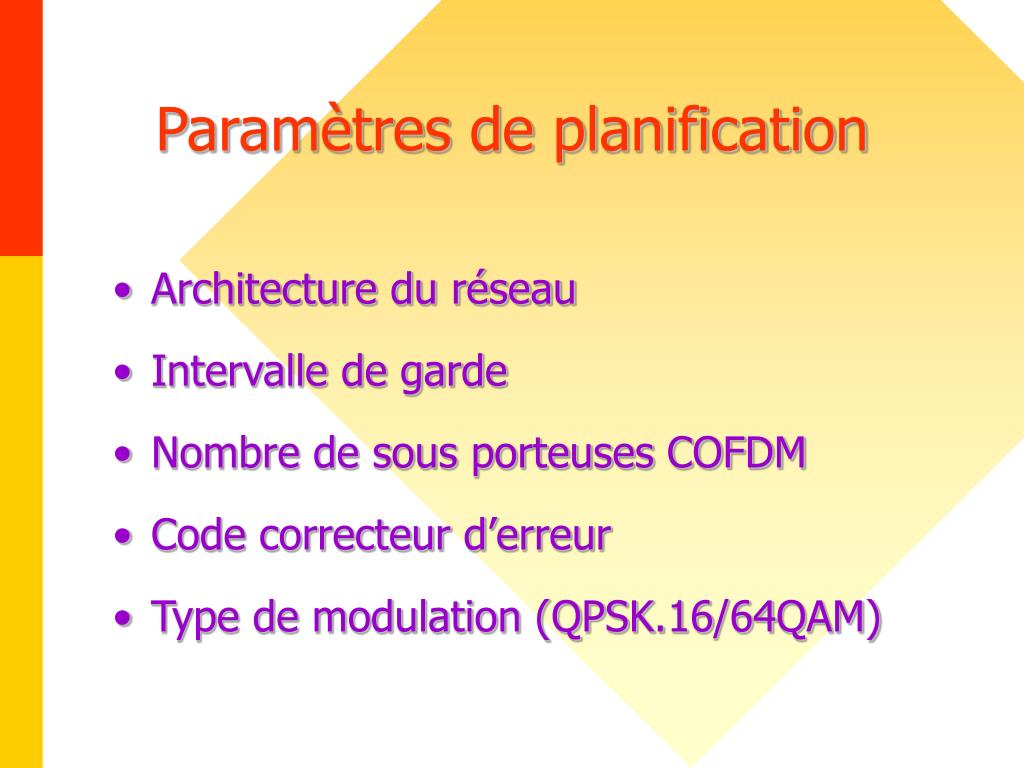

  38. Paramètres de planification • Architecture du réseau • Intervalle de garde • Nombre de sous porteuses COFDM • Code correcteur d’erreur • Type de modulation (QPSK.16/64QAM)

  39. Types de réseaux Réseau SFN F1 Réseau MFN F1 F2 F1 F4 F1 F1 F1 F1 F3 F5 F1 F6 F1 F1 Réseau mixte SFN+MFN F2 F2 F2

  40. INTERVALLE DE GARDENOMBRE DE SOUS PORTEUSES • Durée de l’intervalle de garde= durée de l’intervalle /durée du symbole • Valeurs retenues: ¼- 1/8- 1/16- 1/32 • Nombre de sous porteuses COFDM: 2048 pour 2K, 8192 pour 8K

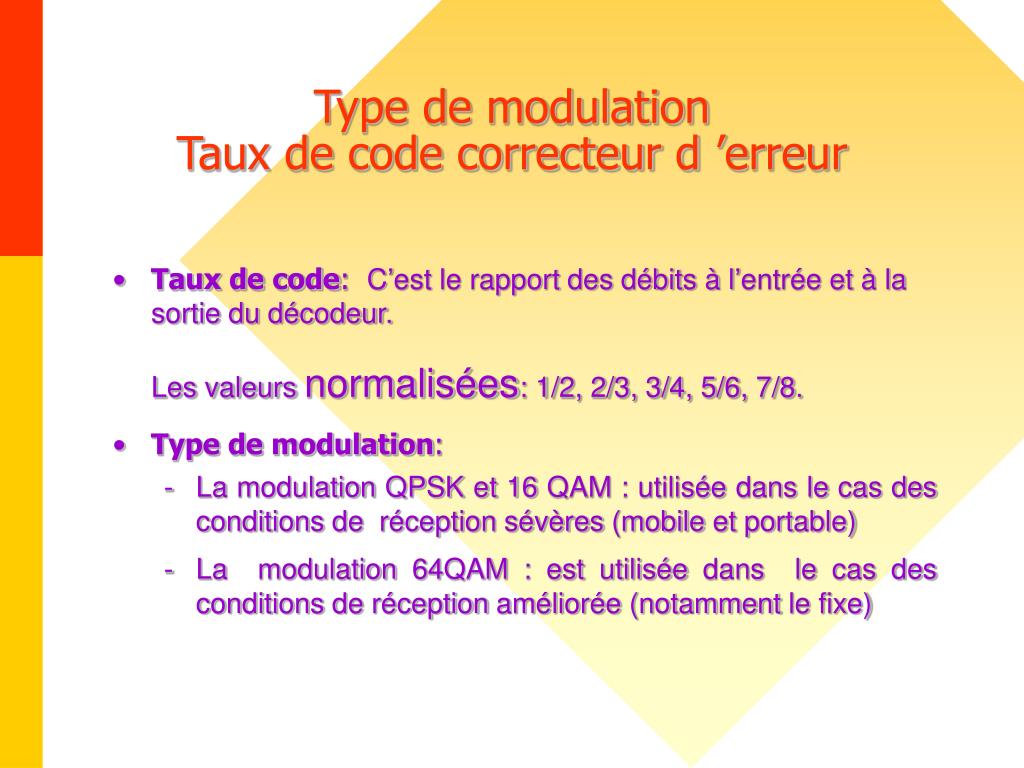

  41. Type de modulationTaux de code correcteur d ’erreur • Taux de code: C’est le rapport des débits à l’entrée et à la sortie du décodeur. Les valeurs normalisées: 1/2, 2/3, 3/4, 5/6, 7/8. • Type de modulation: • La modulation QPSK et 16 QAM : utilisée dans le cas des conditions de réception sévères (mobile et portable) • La modulation 64QAM : est utilisée dans le cas des conditions de réception améliorée (notamment le fixe)

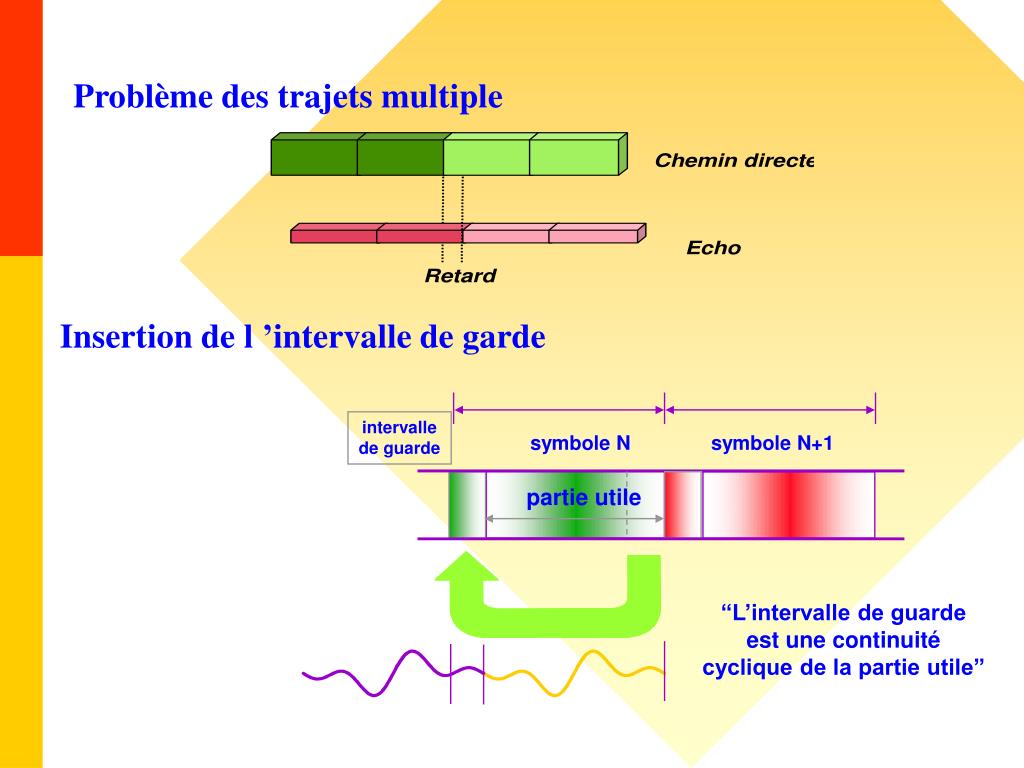

  42. Problème des trajets multiple Insertion de l ’intervalle de garde intervalle de guarde symbole N symbole N+1 partie utile “L’intervalle de guarde est une continuité cyclique de la partie utile”

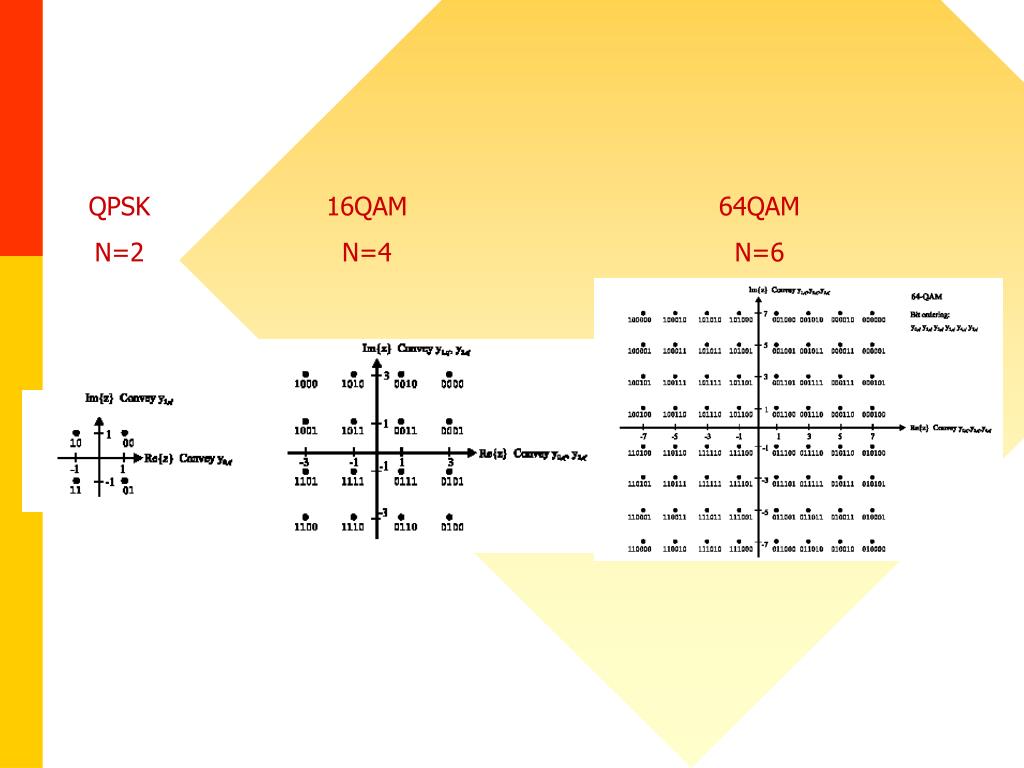

  43. QPSK N=2 16QAM N=4 64QAM N=6

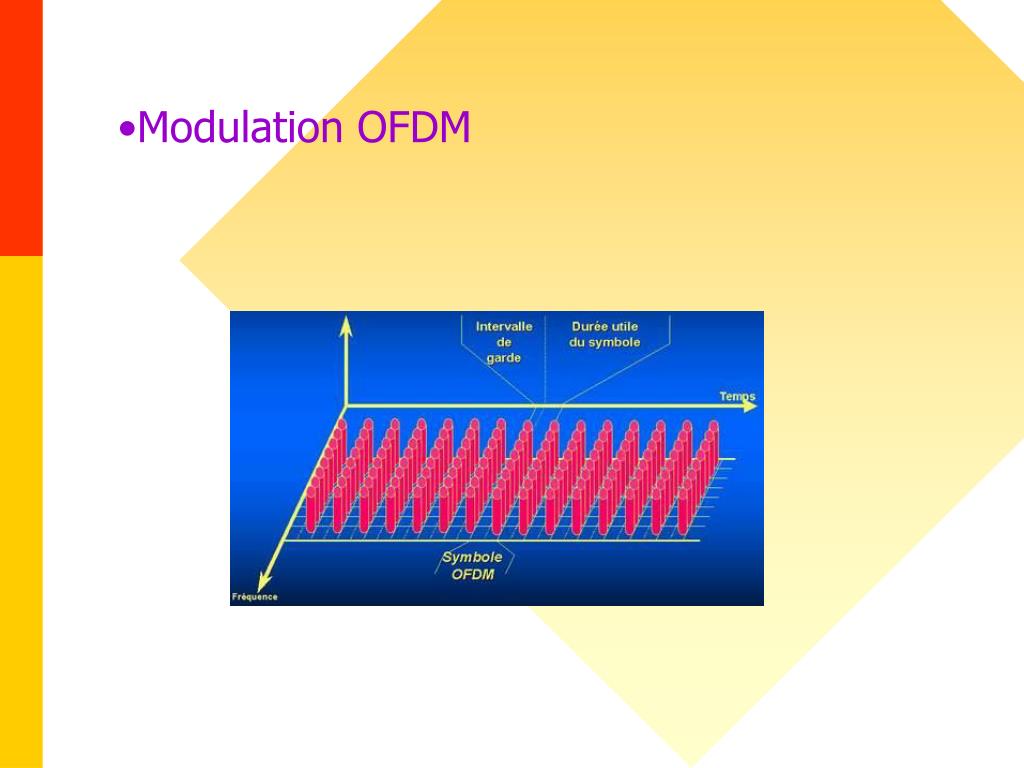

  44. Modulation OFDM

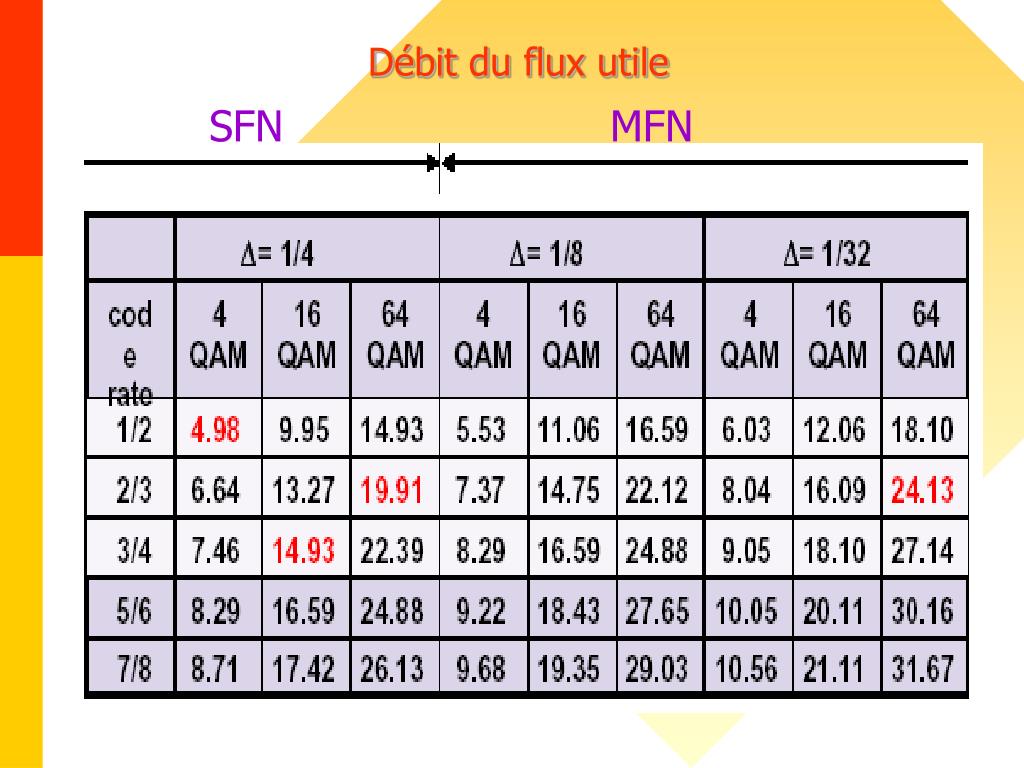

  45. Débit du flux utile SFN MFN

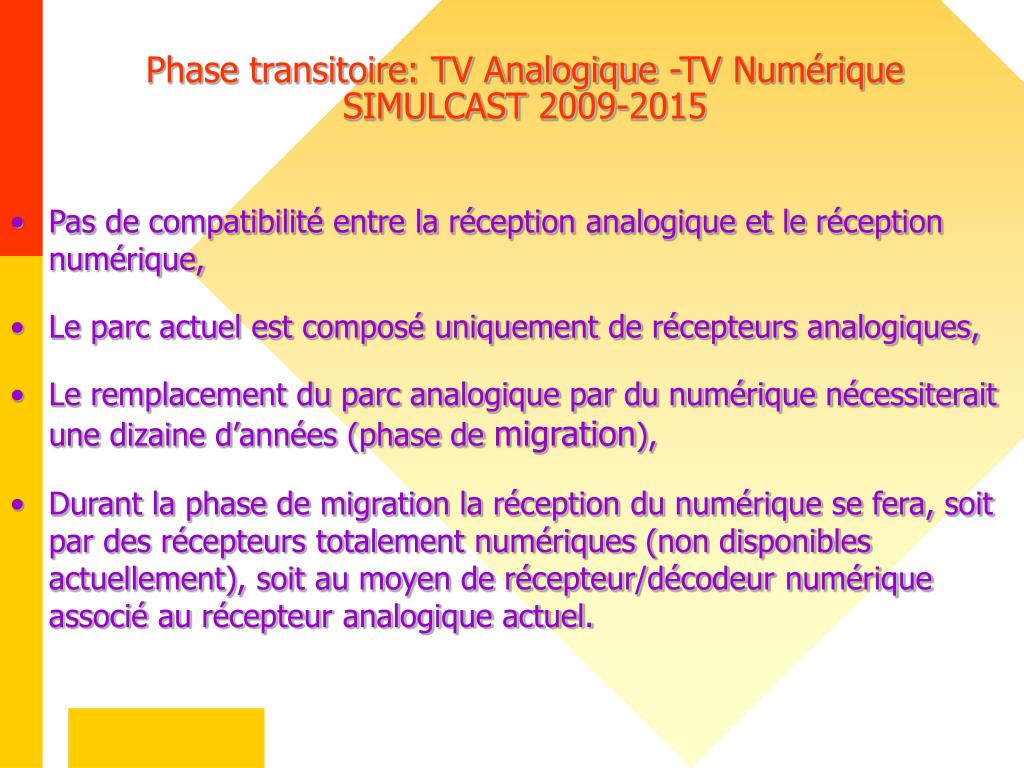

  46. Phase transitoire: TV Analogique -TV NumériqueSIMULCAST 2009-2015 • Pas de compatibilité entre la réception analogique et le réception numérique, • Le parc actuel est composé uniquement de récepteurs analogiques, • Le remplacement du parc analogique par du numérique nécessiterait une dizaine d’années (phase de migration), • Durant la phase de migration la réception du numérique se fera, soit par des récepteurs totalement numériques (non disponibles actuellement), soit au moyen de récepteur/décodeur numérique associé au récepteur analogique actuel.

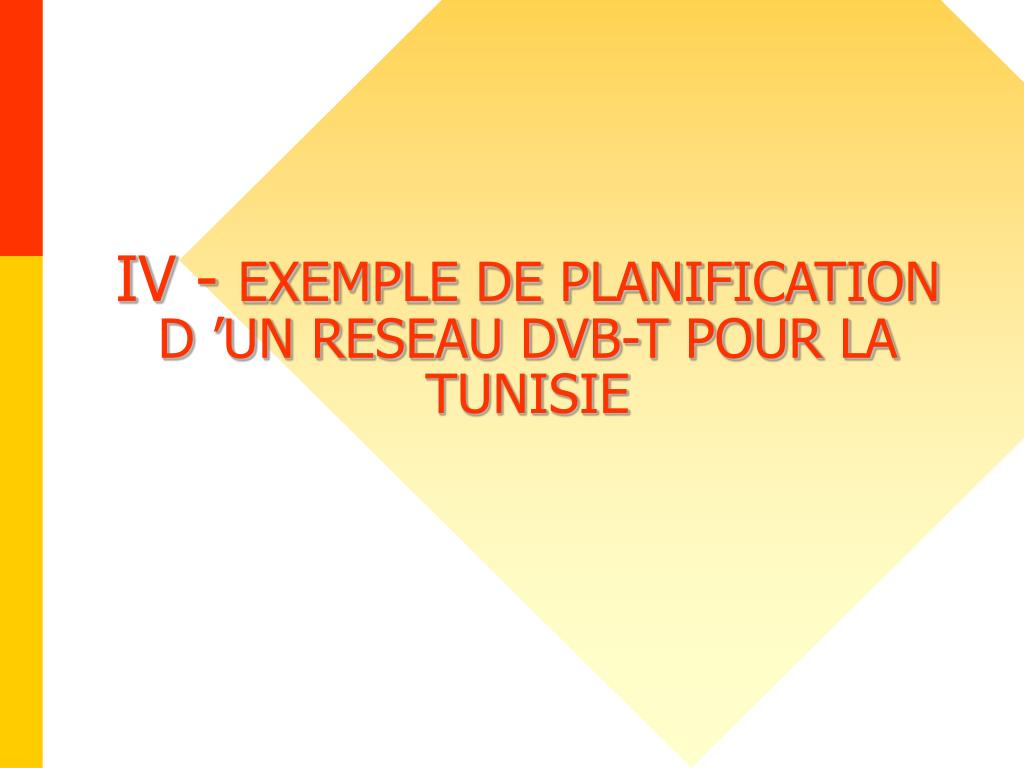

  47. IV - EXEMPLE DE PLANIFICATION D ’UN RESEAU DVB-T POUR LA TUNISIE

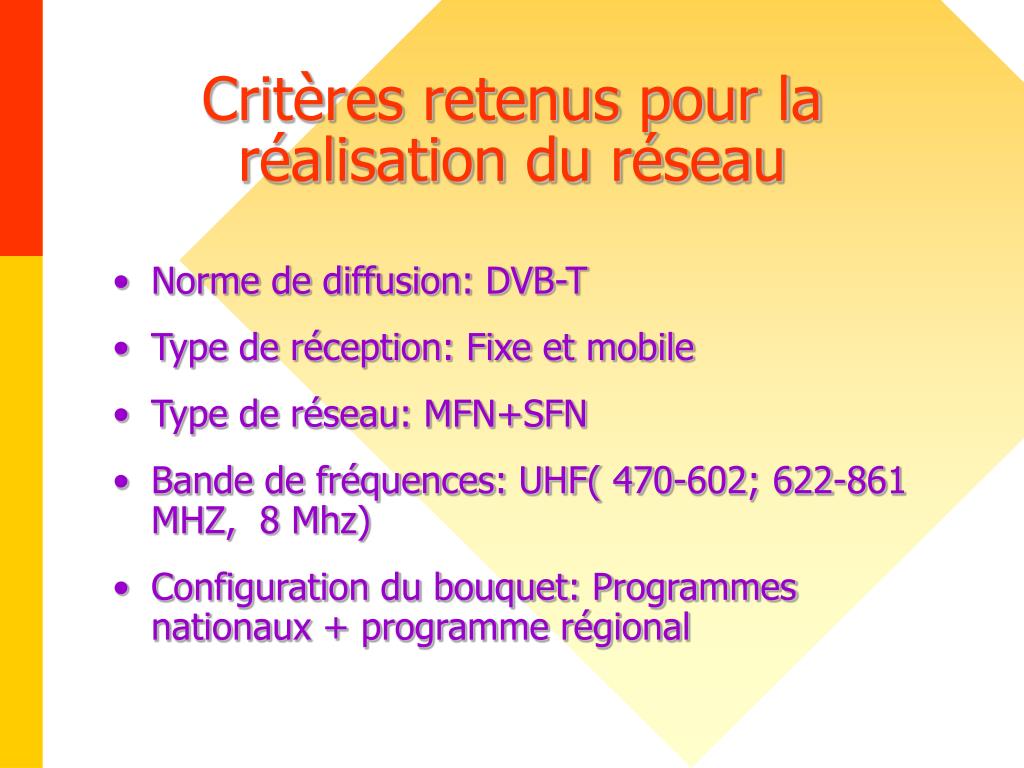

  48. Critères retenus pour la réalisation du réseau Norme de diffusion: DVB-T Type de réception: Fixe et mobile Type de réseau: MFN+SFN Bande de fréquences: UHF( 470-602; 622-861 MHZ, 8 Mhz) Configuration du bouquet: Programmes nationaux + programme régional

  49. HYPOTHESES DE TRAVAIL • Carte de la Tunisie numérisée • Réutilisation des sites en exploitation et adjonction de nouveaux, si nécessaire, • Réutilisation des infrastructures existantes: bâtiments , pylônes, énergie.. • Topologie du réseau de transport en boucle (F.H)

  50. Outils de planification • Outil de planification National • Différents Services : • TV AN, DVB-T, T-DAB… • Différents modèles de propagation : • Fresnel , ITU-R1546, ITU-R370… • Modèle numérique de terrain (MNT) pour la Tunisie avec un pas de 50m
