1. NADCA Asociación Norteamericana de la Fundición a Presión Seguridad en Operaciones de Procesamientos y Terminados de Aluminio Incluyendo polvo Inflamable en la Industria de la Fundición a Presión Unidad 3

2. Objetos que Permiten Después de completar esta sección de este curso los estudiantes deben estar capaces de: Discutir sobre la producción del polvo en aluminio y las precauciones que acarrean estas operaciones en un modo seguro Explicar procedimientos de Orden y Limpieza, recolección de polvo, prevención de fuegos ,prevención y acumulación del polvo ambulante, almacenamiento apropiado, y procedimientos seguros para el aluminio y magnesio. Colectador de polvo metalico Desploman y explotan

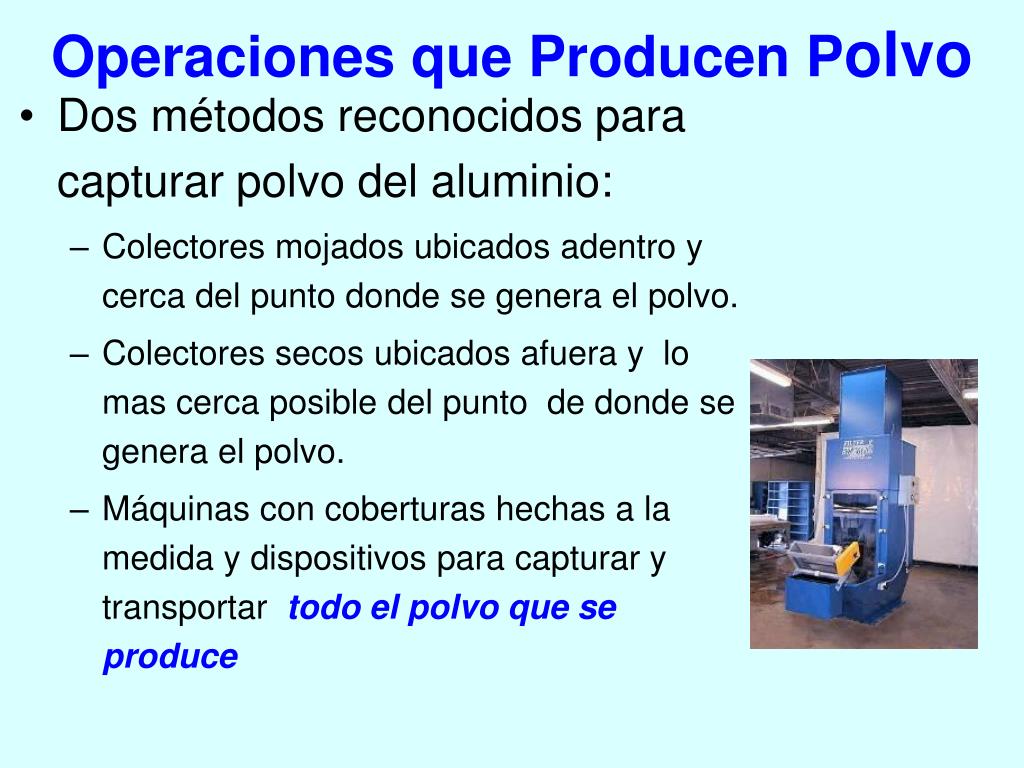

3. Operaciones que Producen Polvo • Dos métodos reconocidos para capturar polvo del aluminio: • Colectores mojados ubicados adentro y cerca del punto donde se genera el polvo. • Colectores secos ubicados afuera y lo mas cerca posible del punto de donde se genera el polvo. • Máquinas con coberturas hechas a la medida y dispositivos para capturar y transportar todo el polvo que se produce

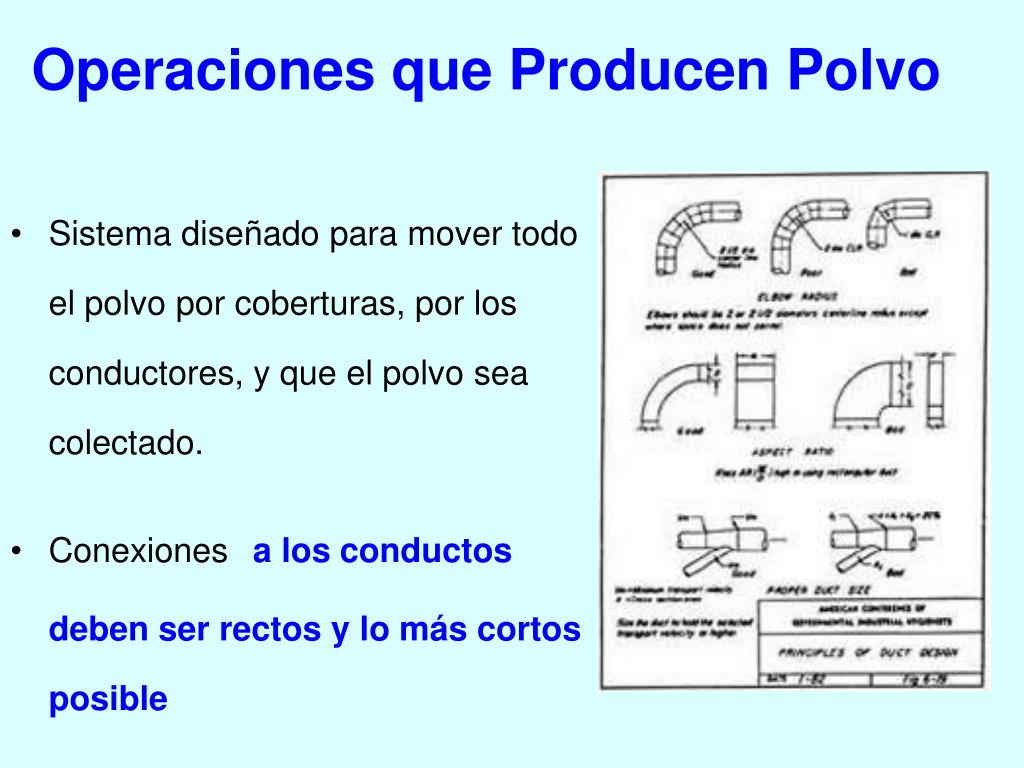

4. Operaciones que Producen Polvo • Sistema diseñado para mover todo el polvo por coberturas, por los conductores, y que el polvo sea colectado. • Conexiones a los conductos deben ser rectos y lo más cortos posible

5. Trabajo de Conductos • Las conexiones de los conductos deben ser cortos y lo más rectos positive.

6. Operaciones que producen Polvo • Metal – la suspensión del polvo del aire puede pasar a una variación explosiva en el colector!

7. CAUTION: Este colector puede contener polvo explosivo. Mantenerse fuera del área cuando el equipo esta en operación CUIDADO • Colector tipo- seco protegido con barreras u otra protección • Área alrededor del colector debe haber una señal de “CUIDADO” • Personal debe estar fuera del área cuando el equipo esta en operación. CAUTION: This dust collector can c

8. ! Advertencia Metales de Aluminio Solamente.- fuego o explosión puede ocurrir con otros metales • Equipo dedicado- No para ser usado con otro tipo de metales. • Señalados con avisos de ADVERTENCIA! - pulidores- pulverizadores Warning: Aluminum Metal Only – Fire or Explosion Can Result with Other Metals. Kaboom! Hola Aluminio! Soy otra clase de Metal!

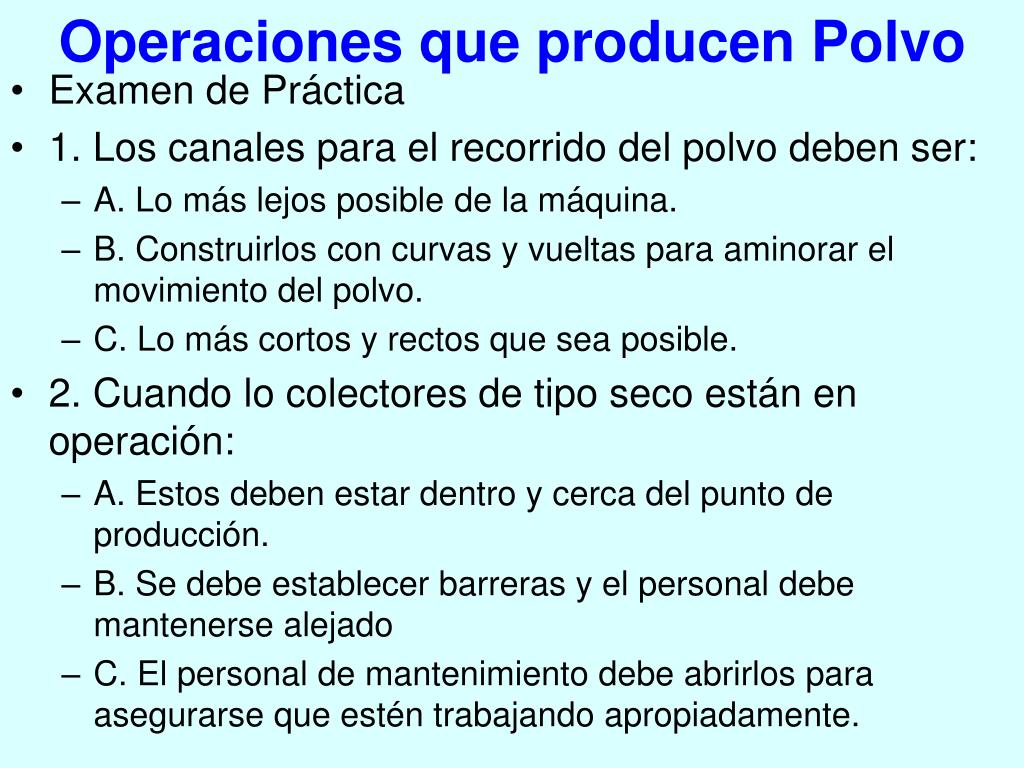

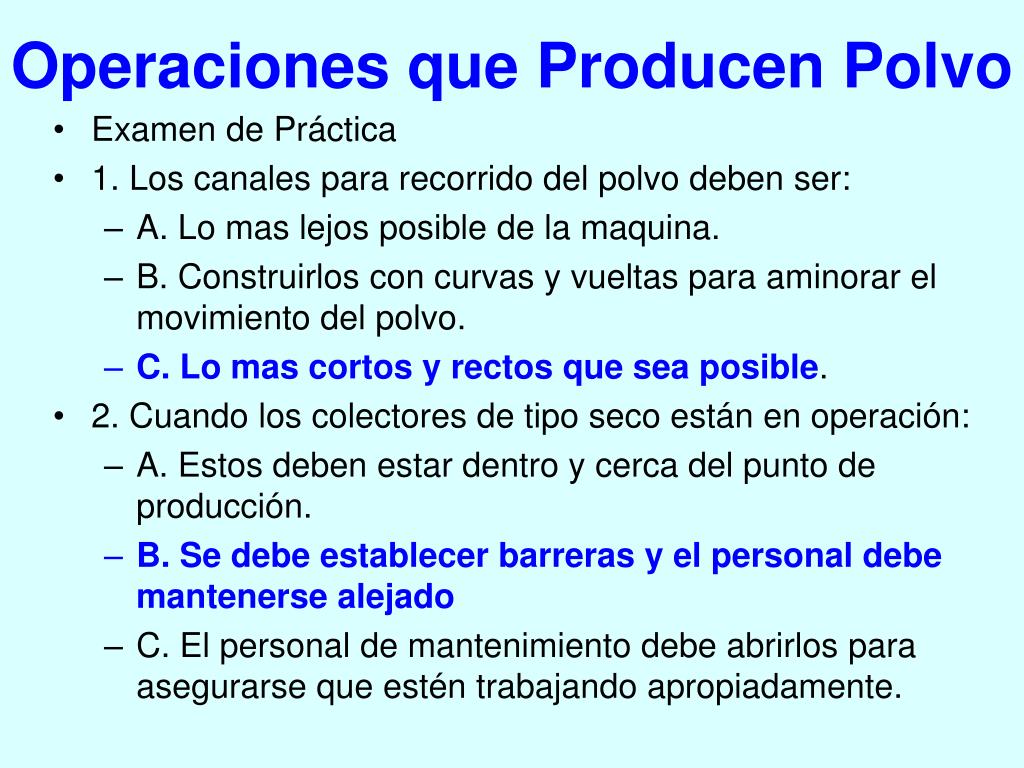

9. Operaciones que producen Polvo • Examen de Práctica • 1. Los canales para el recorrido del polvo deben ser: • A. Lo más lejos posible de la máquina. • B. Construirlos con curvas y vueltas para aminorar el movimiento del polvo. • C. Lo más cortos y rectos que sea posible. • 2. Cuando lo colectores de tipo seco están en operación: • A. Estos deben estar dentro y cerca del punto de producción. • B. Se debe establecer barreras y el personal debe mantenerse alejado • C. El personal de mantenimiento debe abrirlos para asegurarse que estén trabajando apropiadamente.

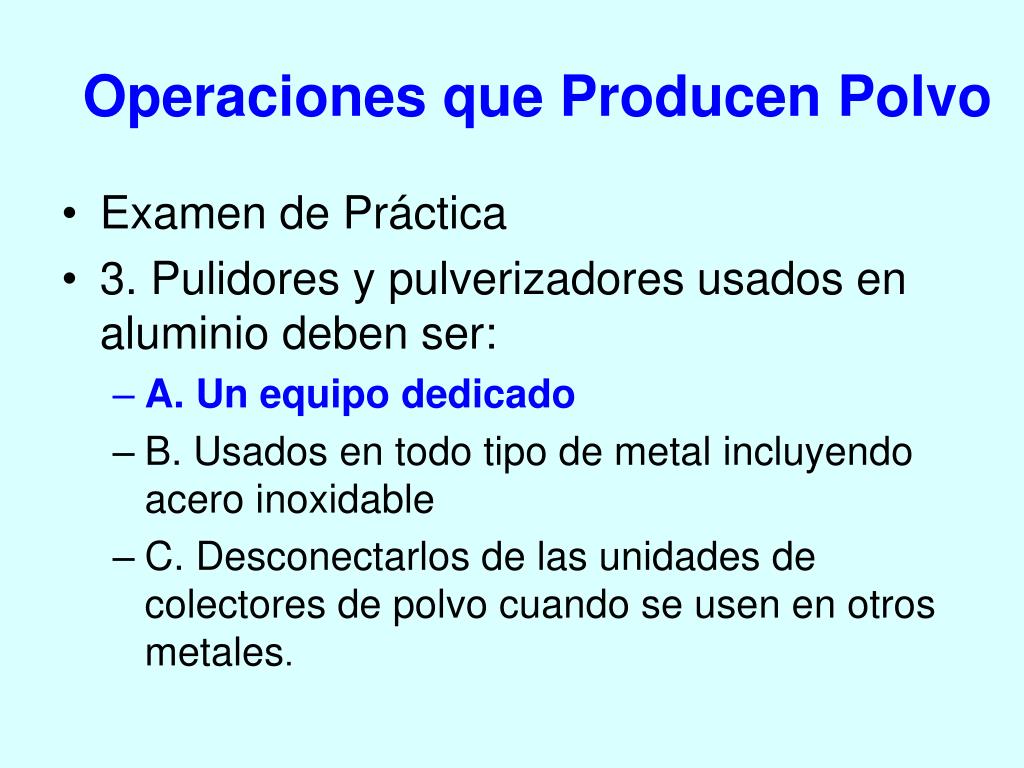

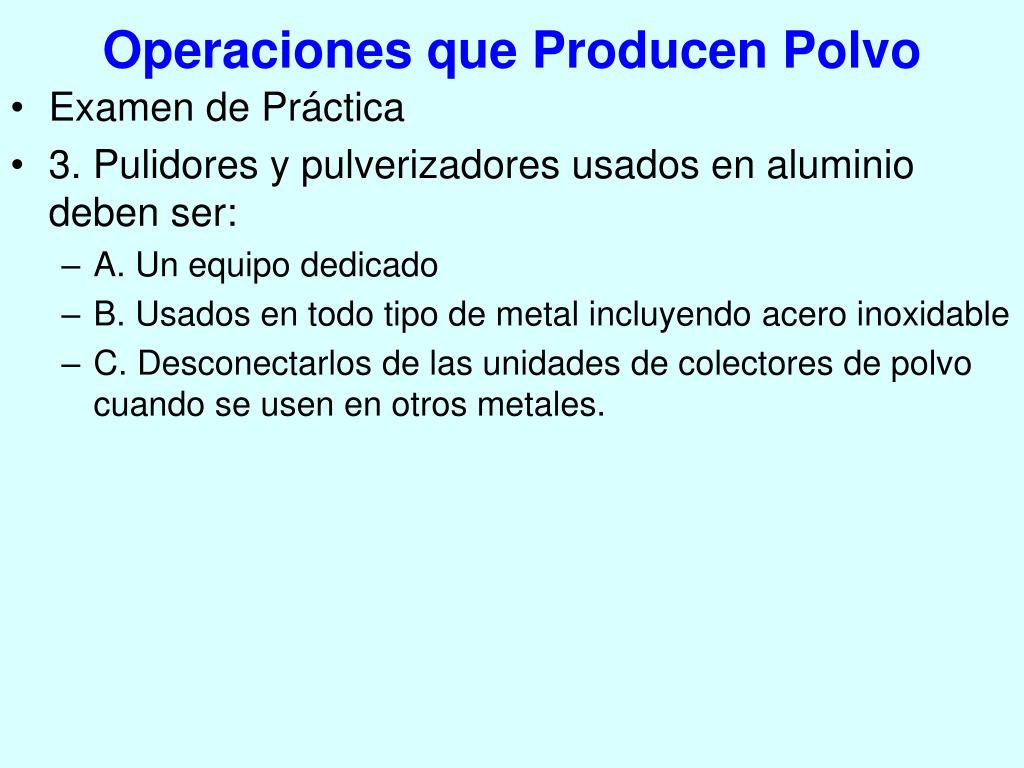

10. Operaciones que Producen Polvo • Examen de Práctica • 3. Pulidores y pulverizadores usados en aluminio deben ser: • A. Un equipo dedicado • B. Usados en todo tipo de metal incluyendo acero inoxidable • C. Desconectarlos de las unidades de colectores de polvo cuando se usen en otros metales.

11. Operaciones que Producen Polvo • Examen de Práctica • 1. Los canales para recorrido del polvo deben ser: • A. Lo mas lejos posible de la maquina. • B. Construirlos con curvas y vueltas para aminorar el movimiento del polvo. • C. Lo mas cortos y rectos que sea posible. • 2. Cuando los colectores de tipo seco están en operación: • A. Estos deben estar dentro y cerca del punto de producción. • B. Se debe establecer barreras y el personal debe mantenerse alejado • C. El personal de mantenimiento debe abrirlos para asegurarse que estén trabajando apropiadamente.

12. Operaciones que Producen Polvo • Examen de Práctica • 3. Pulidores y pulverizadores usados en aluminio deben ser: • A. Un equipo dedicado • B. Usados en todo tipo de metal incluyendo acero inoxidable • C. Desconectarlos de las unidades de colectores de polvo cuando se usen en otros metales.

13. Máquinas individuales con colectores de polvo portátiles • Permitidas para usarlas en el interior cuando partes no se pueden mover. • Realizar un análisis de peligro para minimizar el riesgo de incendios. • Capacidad limite de colección • < 1 lb • Vaciar a diario Filtrando (media) Descarga de material Tipo portable – Colector de polvo

14. Colectores Portables de Polvo • Ciclones son menos peligrosos que los tipos bolsa. • Descarga y escapa a la atmosfera lejos de otras operaciones!

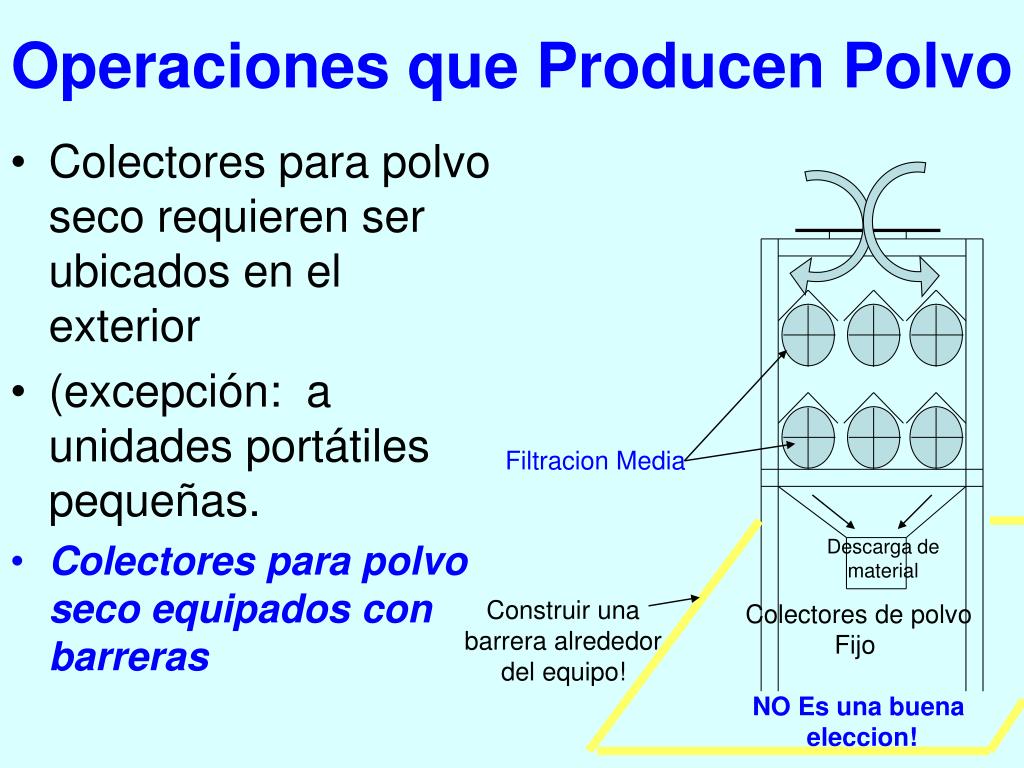

15. Operaciones que Producen Polvo • Colectores para polvo seco requieren ser ubicados en el exterior • (excepción: a unidades portátiles pequeñas. • Colectores para polvo seco equipados con barreras Filtracion Media Descarga de material Construir una barrera alrededor del equipo! Colectores de polvo Fijo NO Es una buena eleccion!

16. Este colector de polvo puede contener polvo explosivo. Mantenerse fuera de la línea marcada mientras el equipo esta funcionando Colección de Polvo, Conductos y Trabajo en los Conductos • El área de colección debe ser marcada y tener un rotulo • NFPA 68: longitud de una bola de fuego de un colector con ventilación. • Sistema de colección dedicado solamente para aluminio! 20'

17. Expertos indican una eventual explosión puede esperarse de colectores que usan bolsa para aluminio finos! • Múltiple-series de ciclones con una etapa líquida final es una mejor elección Not so good… Soy una mejor selección Can lead to

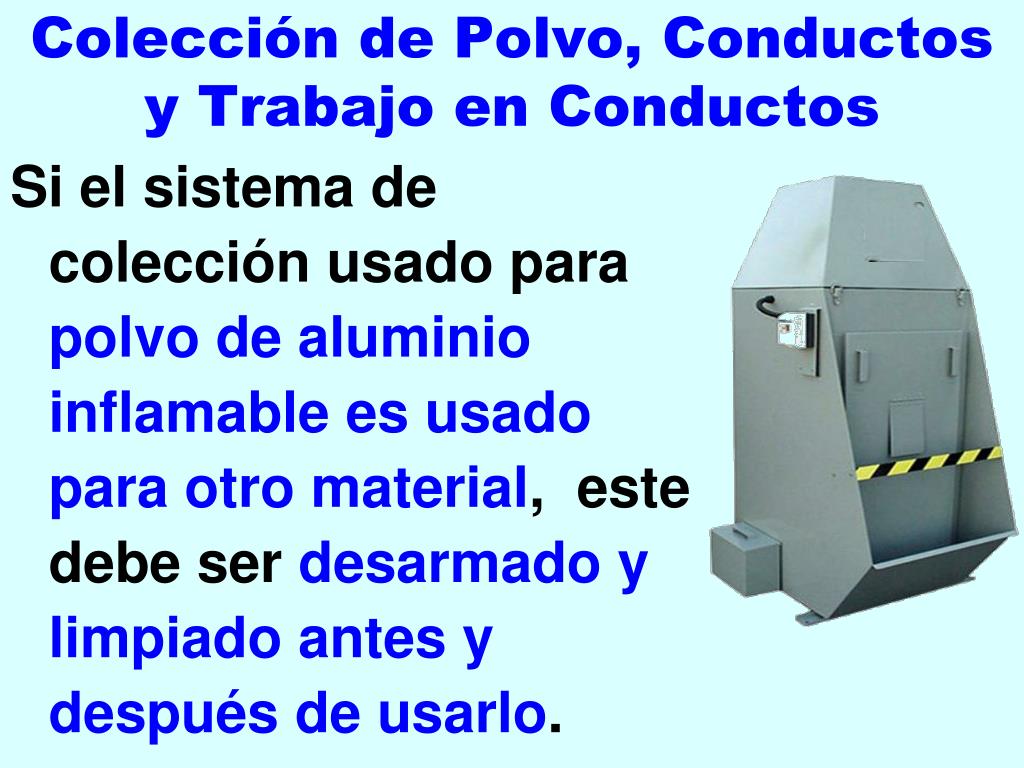

18. Colección de Polvo, Conductos y Trabajo en Conductos Si el sistema de colección usado para polvo de aluminio inflamable es usado para otro material, este debe ser desarmado y limpiado antes y después de usarlo.

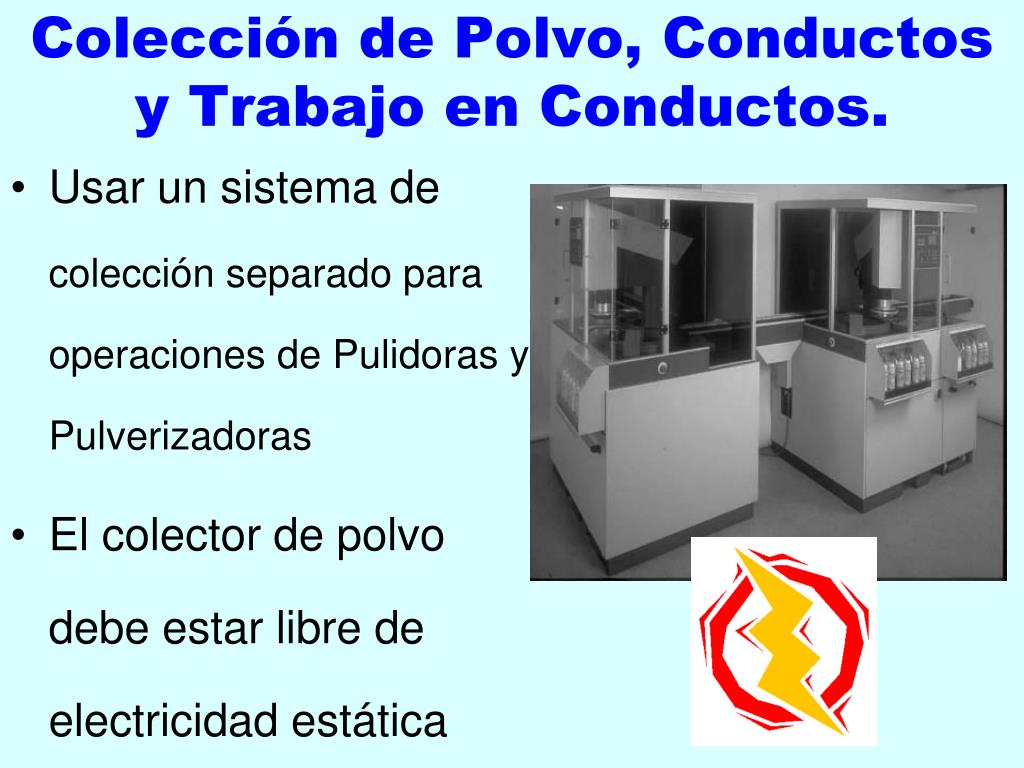

19. Colección de Polvo, Conductos y Trabajo en Conductos. • Usar un sistema de colección separado para operaciones de Pulidoras y Pulverizadoras • El colector de polvo debe estar libre de electricidad estática

20. Colección de Polvo, Conductos y trabajo en Conductos • Para el diseño de colectores tipo bolsa y sacudido-minimizar el chispeado • Neumático o manual menos probabilidad de crear chispas, porque no hay partes en moviendo. • Adjunto alambres a tierra en Bolsas Sadudidor mecanico de bolsa

21. Coleccion de Polvo,Condutos y Trabajo en Conductos • Para colectores tipo Bolsa una alarma suena cuando hay caída de presión a través de la bolsa. • Ubicar este tipo de colector Bolsa o (media) a > 50 pies de otras operaciones y edificios! • Mantener el personal a > 50 pies de distancia durante el sacudido de la bolsa. Por lo menos yo estoy afuera!

22. (Thermite) Reacción de la Mezcla • Evitar que el aluminio impacte con hierro oxidado! • La reacción termita de la mezcla hace posible un impacto de aluminio con hierro o acero oxidado. • Suficiente calor para producir hierro fundido! Laboratorio creado para reacciones de mezclas

23. Colección de polvo, conductos y trabajo en conductos • Examen de Práctica • 1. Colectores para aluminio tipo Bolsa: • A. Son económicos y eficientes. • B. Son considerados mejores que los colectores tipo Ciclón • C. Han sido asociados con fuegos cuando han sido usados en aluminio. • 2. Si el aluminio impacta con hierro oxidado • El material producido es inmóvil. • Puede iniciar una peligrosa reacción por la mezcla. • Es valioso por el producto que es cómodo..

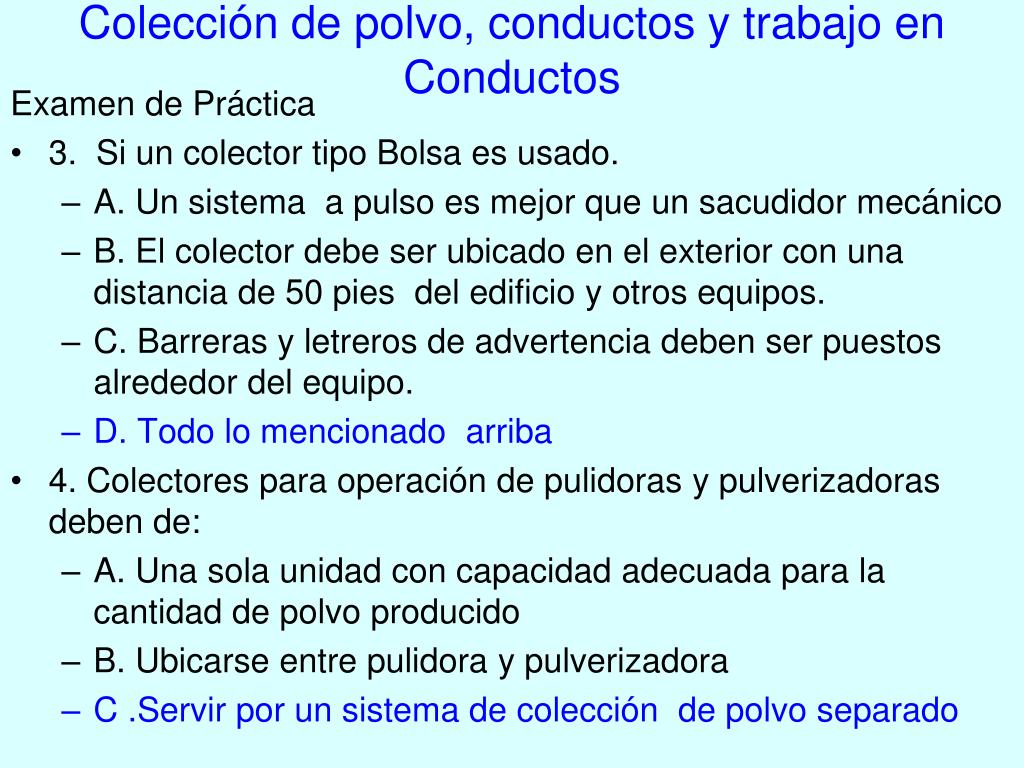

24. Colección de polvo, Conductos, y Trabajo en Conductos Examen de Práctica • 3. Si un colector tipo Bolsa es usado. • A. Un sistema a pulso es mejor que un sacudidor mecánico • B. El colector debe ser ubicado en el exterior con una distancia de 50 pies del edificio y otros equipos. • C. Barreras y letreros de advertencia deben ser puestos alrededor del equipo. • D. Todo lo mencionado arriba • 4. Colectores para operación de pulidoras y pulverizadoras deben de: • A. Una sola unidad con capacidad adecuada para la cantidad de polvo producido • B. Ubicarse entre pulidora y pulverizadora • C .Servir por un sistema de colección de polvo separado

25. Colección de polvo, conductos y trabajo en Conductos • Examen de Práctica • 1. Colectores para aluminio de tipo Bolsa: • A. Son económicos y eficientes. • B. Son considerados mejores que los colectores tipo Ciclon • C. Han sido asociados con fuegos cuando han sido usados en aluminio. • 2. Si el aluminio impacta con hierro oxidado • El material producido es inmóvil. • A. Puede iniciar una peligrosa reacción por la mezcla. • Es valioso por el producto que es cómodo..

26. Colección de polvo, conductos y trabajo en Conductos Examen de Práctica • 3. Si un colector tipo Bolsa es usado. • A. Un sistema a pulso es mejor que un sacudidor mecánico • B. El colector debe ser ubicado en el exterior con una distancia de 50 pies del edificio y otros equipos. • C. Barreras y letreros de advertencia deben ser puestos alrededor del equipo. • D. Todo lo mencionado arriba • 4. Colectores para operación de pulidoras y pulverizadoras deben de: • A. Una sola unidad con capacidad adecuada para la cantidad de polvo producido • B. Ubicarse entre pulidora y pulverizadora • C .Servir por un sistema de colección de polvo separado

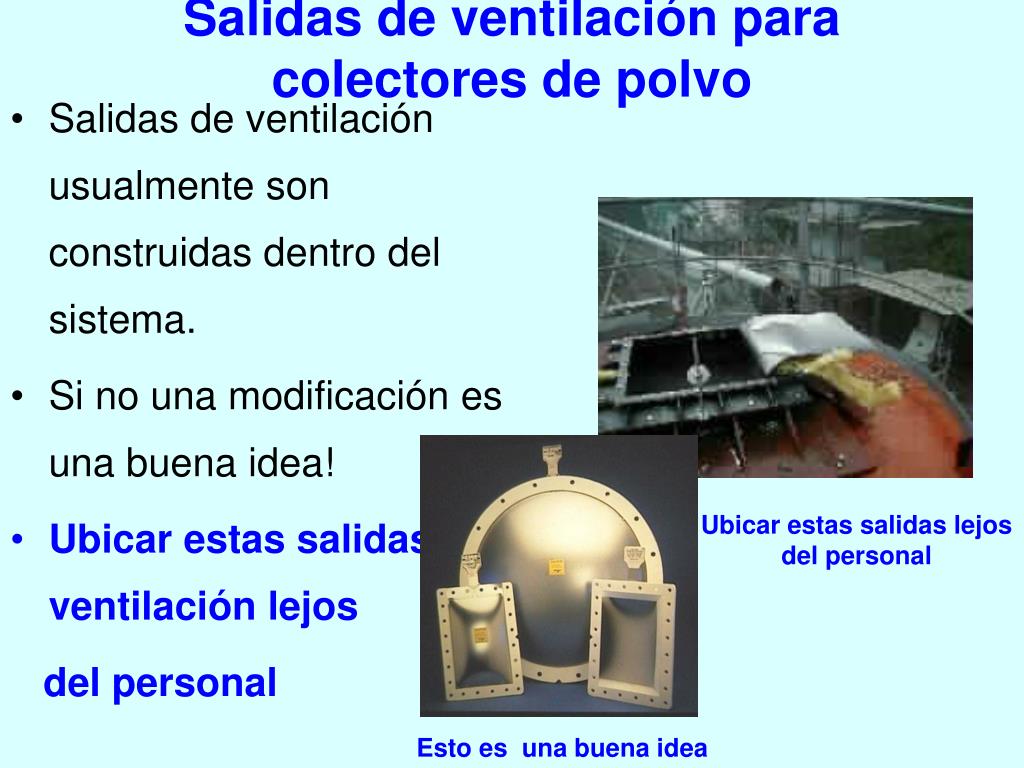

27. Esto es una buena idea Salidas de ventilación para colectores de polvo • Salidas de ventilación usualmente son construidas dentro del sistema. • Si no una modificación es una buena idea! • Ubicar estas salidas de ventilación lejos del personal Ubicar estas salidas lejos del personal

28. Trabajo en Conductos • Conductos cortos y rectos para elevar al máximo el flujo de aire. • No aumento de conductos adicionales o tapones en conductos que puedan atrapar polvo. • Conductos haciendo tierra y asegurados para la disipación de electricidad estática.

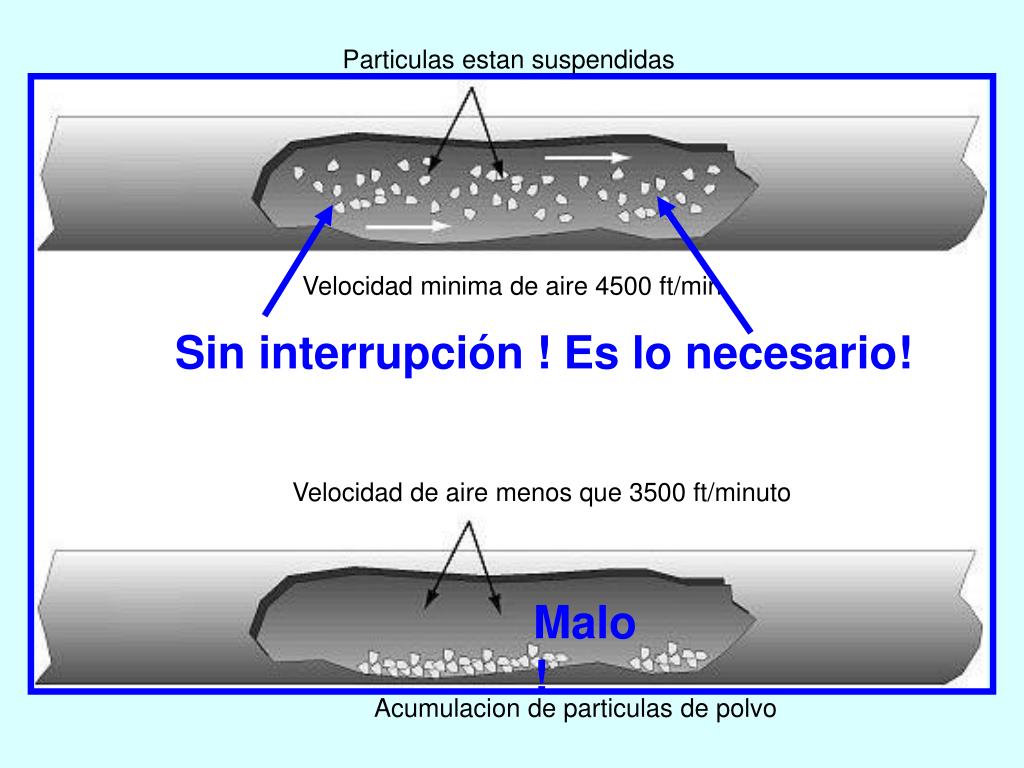

29. Particulas estan suspendidas Velocidad minima de aire 4500 ft/min Sin interrupción ! Es lo necesario! Velocidad de aire menos que 3500 ft/minuto Malo! Acumulacion de particulas de polvo

30. Construcción de Conductos Smells like something’s burning! • Conductos son hechos de material conductivo • Vueltas y uniones enfrentan dirección de flujo de aire. • No salidas sin uso o tapadas. • Uniones de conductos lejos del personal!

31. Construcción de Conductos Prevenir incremento de carga estática! • No añadir conductos sin hacer un nuevo diseño por ingeniería • Colectores y maquinaria que generen polvo inflamable , deben ser aseguradas y estar haciendo tierra. Alambres de cobre son asegurados firmemente al equipo y haciendo tierra, por ejemplo conectando a una caño de agua metálicos o a otros objetos conectados a tierra

32. Colección de Polvo y Trabajo en Conductos Examen de Práctica • 1. Salidas de ventilación: • A. Debe ser construidos dentro de colectores de polvo de aluminio inflamable. • B. Localizados lejos del personal. • C. No es necesario ante circunstancias normales. . • D. ambos A & B. • 2. Conductos para polvo deben tener: • A. Sección sin salida para ayudar a colectar en el punto de generación. • B. Tapas sin uso para mantener la velocidad y presión en conductos. • C. No puntos muertos o tapas sin uso

33. Coleccion de Polvo y Trabajo en Conductos • Examen de Práctica • 3. Colectores de polvo y maquinas: • A. Aislado a la tierra para prevenir conductividad . • B. Haciendo tierra y asegurado apropiadamente. • C. Designado e instalado para disipar electricidad estática • D. ambos B y C.

34. Colección de Polvo y Trabajo en conductos • Examen de Práctica • 1. Salidas de ventilación: • A. Debe ser construidos dentro de colectores para polvo de aluminio inflamable. • B. Localizados lejos del personal. • C. No es necesario ante circunstancias normales. . • D. ambos A y B. • 2. Conductos para polvo deben tener: • A. Sección sin salida para ayudar a colectar en el punto de generación. • B. Tapas sin uso para mantener la velocidad y presión en conductos. • C. No puntos muertos o tapas sin uso

35. Colección de Polvo y Trabajo en Conductos • Examen de Práctica • 3. Colectores de polvo y maquinas: • A. Aislado a la tierra para prevenir conductividad . • B. Haciendo tierra y asegurado apropiadamente. • C. Designado e instalado para disipar electricidad estática • D. ambos B y C.

36. Colector de Polvo de Tipo Mojado • Escape al exterior del edificio • Conductos de escape lo más cortos y rectos posible. • Conductos diseñados a resistir la misma presión de la explosión como los colectores de tipo mojado.

37. Colector de Polvo de Tipo Mojado • El Aluminio y agua producen gas de hidrógeno. • Extremadamente inflamable y fácil de encenderse. • Esto no puede ser atrapado en una área no ventilada del edificio o equipo!

38. Colector de Polvo de Tipo Mojado • Regresar aire examinado y aprobado para recirculación. • Inspeccionar y limpiar con frecuencia las salidas de escape. • Partículas colectadas en la pared del escape del conducto puede ser • altamente inflamable Estoy formando un pastel de alta inflamabilidad Colectando particulas en el escape de salida

39. Paquete de neblina eliminador Superficie de trabajo libre de chispas Malla expandida de metal aluminio Nivel de agua Nivel de control de líquido c/ entrelazado Lodo Colector de polvo portatil Colector de Polvo Tipo Mojado

40. H2 H2 H2 H2 H2 H2 H2 H2 H2 H2 H2 H2 H2 H2 H2 H2 H2 H2 H2 Lodo y Colector con Pozo Ventilado • Polvo mojado es altamente inflamable! • Quitar el lodo regularmente • Pozo del colector ventilado!

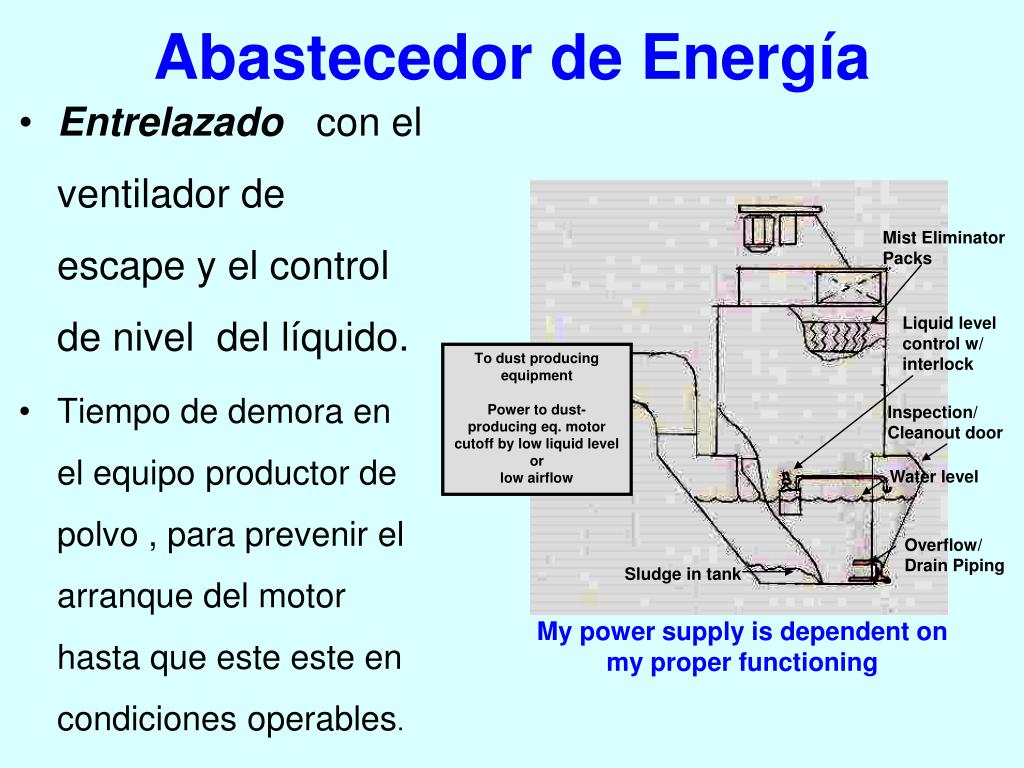

41. Mist Eliminator Packs Liquid level control w/ interlock To dust producing equipment Power to dust- producing eq. motor cutoff by low liquid level or low airflow Inspection/ Cleanout door Water level Overflow/ Drain Piping Sludge in tank Abastecedor de Energía • Entrelazado con el ventilador de escape y el control de nivel del líquido. • Tiempo de demora en el equipo productor de polvo , para prevenir el arranque del motor hasta que este este en condiciones operables. My power supply is dependent on my proper functioning

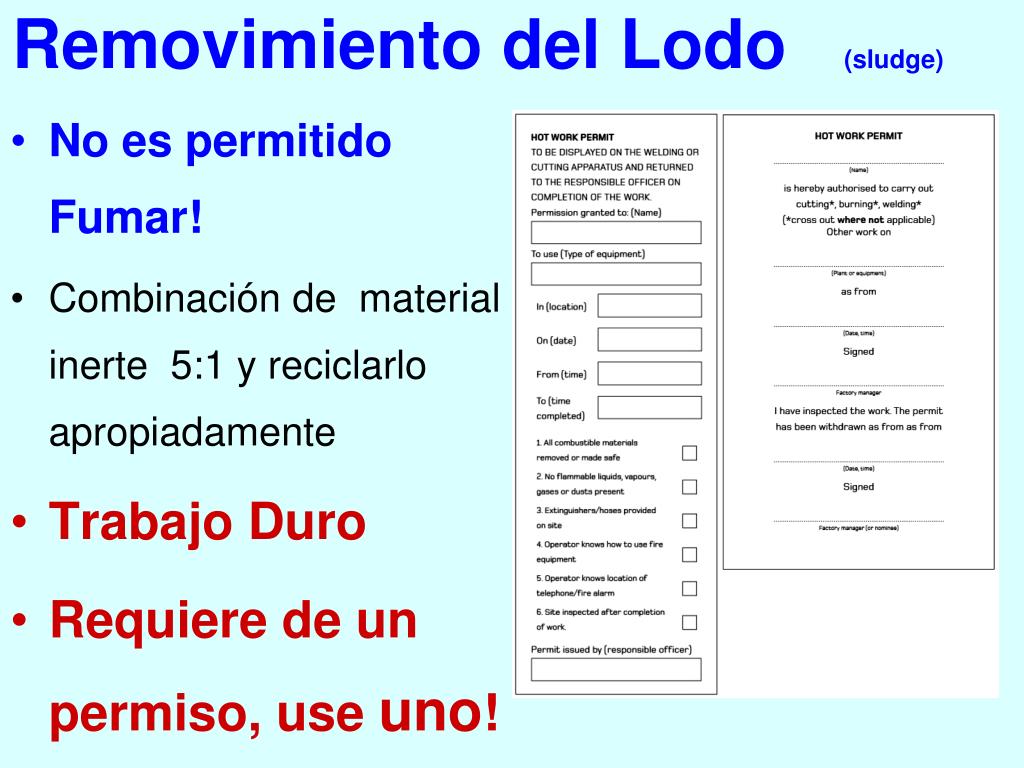

42. Removimiento del Lodo (sludge) • Remover el lodo a diario • Cubrir los escapes de ventilación de los contenedores para trasportarlos • Llenar los contenedores hasta < 50 lbs

43. Removimiento del Lodo (sludge) • No es permitido Fumar! • Combinación de material inerte 5:1 y reciclarlo apropiadamente • Trabajo Duro • Requiere de un permiso, use uno!

44. Colectores de Tipo Mojado • Examen de Práctica • 1. Polvo de aluminio mojado: • A. es inerte • B. es fácil de moverlo con palas de acero • C. pueden generar explosión de gas hidrógeno • 2. Escape de aire: • A. Debe ser ventilado al exterior • B. Debe ser examinado, si este es regresado al edificio. • C. ambos A y B.

45. Colectores de Tipo Mojado • Examen de Práctica • 3. El lodo de colectores tipo mojado para polvo inflamable de aluminio, se debe: • A. remover a diario. • B. en contenedores menos de 50 lbs. • C. cubierto las salidas de ventilación del contenedor durante el transporte a disposición. . • D. todo lo mencionado (arriba).

46. Colectores de Tipo Mojado • . • Examen de Práctica • 1. Polvo de aluminio mojado: • A. es inerte • B. es fácil de moverlo con palas de acero • C. pueden generar explosión de gas hidrógeno • 2. Escape de aire: • A. Debe ser ventilado al exterior • B. Debe ser examinado, si este es regresado al edificio. • C. ambos A y B.

47. Colectores de Tipo Mojado • Examen de Práctica • 3. El lodo de colectores tipo mojado para polvo inflamable de aluminio, se debe: • A. remover a diario. • B. en contenedores menos de 50 lbs. • C. cubierto las salidas de ventilación del contenedor durante el transporte a disposición. . • D. todo lo mencionado (arriba).

48. Colectores de Polvo de Tipo Seco • Usarlos donde es permitido • Contenedores de colectores cubiertos para prevenir polvo fugitivo nacido del aire. • Colector diseñado y mantenido para asegurar la limpieza interna! • No es permitido la acumulación de material en cualquier área del colector

49. Colectores de Polvo de Tipo Seco • Colectores de polvo con malla y alambres finos enredados en un tejido sin insolación o enredados • No son garantizados la eliminación de descarga estática: • Ninguna descarga pasa sobre áreas no conductivas del tejido • Alambres quebrados pueden aumentar una desgalga!

50. Colectores de Polvo de Tipo Seco • Las Campanas (hoods) deben ser limpiadas regularmente • Colectores de polvo de tipo seco deben proveer ventilación para deflagración • El aire de colectores tipo seco no es permitido reciclarloy regresarlo dentro del edificio. Cortesia de sistemas de seguridad Fenwal
