Presentation Transcript

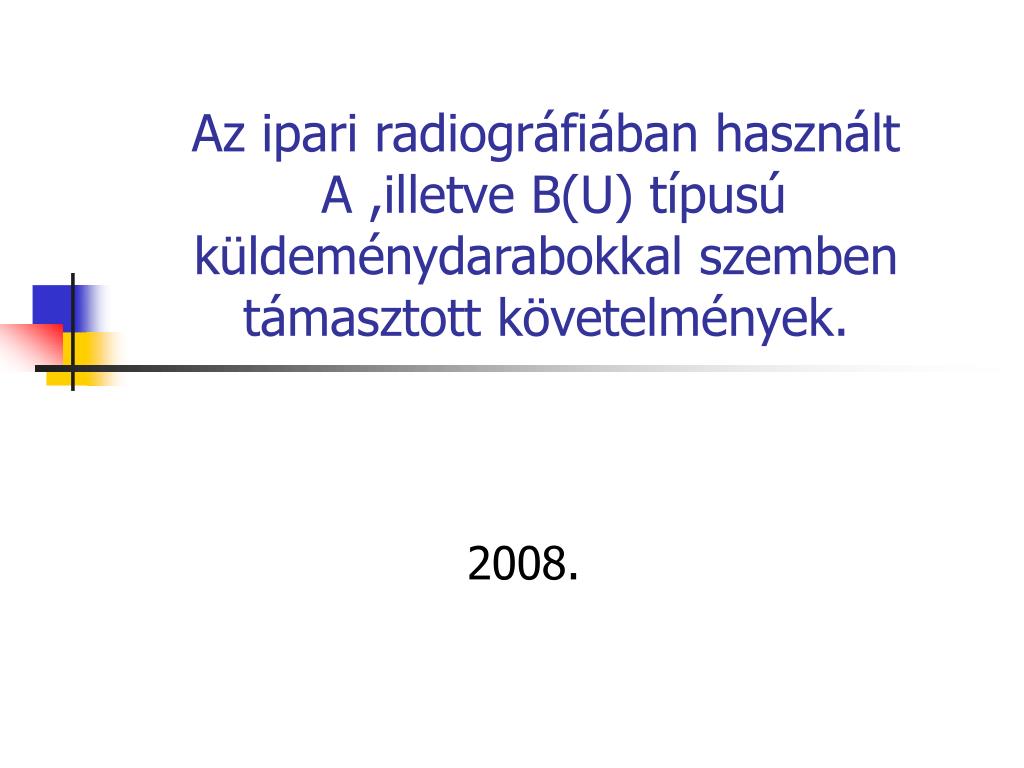

  1. Az ipari radiográfiában használt A ,illetve B(U) típusú küldeménydarabokkal szemben támasztott követelmények. 2008.

  2. TAK-22 Se

  3. Munkaeszköz Minősített berendezés Az atomenergiáról szóló 1996. évi CXVI. törvény 16/2000. (VI.8.) EüM rendelet szerint OSSKI szakvélemény alapján az OTH adja ki az engedélyt az atomenergia alkalmazási körében használt berendezésekre, eszközökre. Csomagolás IAEA No. TS-R-1 2005 Edition (International Atomic Energy Agency) ADR 7.osztály A típus, B(U) típus A típus Megfelelőségi nyilatkozatot a gyártó adja ki B(U) típus a 14/1977.(IX.3) KHVM rendelet szerint az MTA IKI szakvéleménye alapján az OAH adja ki az engedélyokiratot. TAK-22 Se

  4. A típus

  5. B(U) típus

  6. Overpack

  7. Küldeménydarab • A küldeménydarab radioaktív anyagok esetében a csomagolást jelenti, annak radioaktív tartalmával együtt szállításra kész formában. Az ADR-ben (Veszélyes Áruk Nemzetközi Közúti Szállításáról Szóló Európai Megállapodás) szereplő küldeménydarab típusoknál, meghatározott aktivitás határokat, korlátozásokat, valamint az előírt követelményeket kell betartani.

  8. Csomagolási követelmények • Külső méretének 10 cm-nél nagyobbnak kell lenni. • Zárral (ólomzárral) kell ellátni. • Rögzítő szerelvényekkel kell ellátni. • - 40 oC + 70 oC-ot kell kibírnia. • Biztonsági tartállyal kell rendelkeznie. (speciális forma) • Sugárárnyékolást kell tartalmaznia. • Radioaktív tartalma nem veszhet el.

  9. Vizsgálatok normális szállítási követelmények elviselésére • Vízpermet próba (1 óra hosszáig, óránként 5 cm intenzitású esőnek kell kitenni.) • Szabadejtési próba (1,2 m-ről leejteni) • Halmozási próba (tényleges tömeg ötszörösével kell terhelni) • Átdöfési próba (1 m-ről 3,2 cm átmérőjű félgömbben végződő 6 kg tömegű vasrudat kell ráejteni.)

  10. Vizsgálatok balesetekkel szembeni ellenálló képesség bemutatására • Mechanikai próba • 1. ejtés 9 m-ről • 2. ejtés 15 cm átmérőjű, 20 cm hosszú, kihegyezett rúdra ejtés • 3. ejtés 9 m-ről 500 kg tömeget kell ráejteni. • Hőpróba • 30 percen át tartó, 800 oC lánghőmérsékletű szénhidrogén levegő keverékével előállított hőfluxust kell kibírnia. • Vízbemerítési próba • 8 órán keresztül 15 m-es vízoszlopot kell kibírnia.

  11. Köszönjük figyelmüket!
