实验 6 PSK 、 QPSK 调制实验

实验 6 PSK 、 QPSK 调制实验. 一、实验内容 掌握 2CPSK(2DPSK) 调制 / 解调原理 观察 2CPSK(2DPSK) 调制 / 解调各点波形，掌握信号在调制 / 解调过程中信号波形及频谱的变化 掌握四相相位键控调制解调的工作原理及性能测试； 掌握 2CPSK 解调相位模糊. 二、实验设备. 37K02 ： 1-2 脚连接 0 相载波输出； 3-4 脚连接 π 相载波输出 。 1-2 脚和 3-4 脚都连接，则输出 2PSK 信号。 37W01 ： 0 相载波幅度调节。 37W02 ： π 相载波幅度调节。

khuong
Télécharger la présentation

实验 6 PSK 、 QPSK 调制实验

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 实验6 PSK、QPSK调制实验 • 一、实验内容 • 掌握2CPSK(2DPSK)调制/解调原理 • 观察2CPSK(2DPSK)调制/解调各点波形，掌握信号在调制/解调过程中信号波形及频谱的变化 • 掌握四相相位键控调制解调的工作原理及性能测试； • 掌握2CPSK解调相位模糊

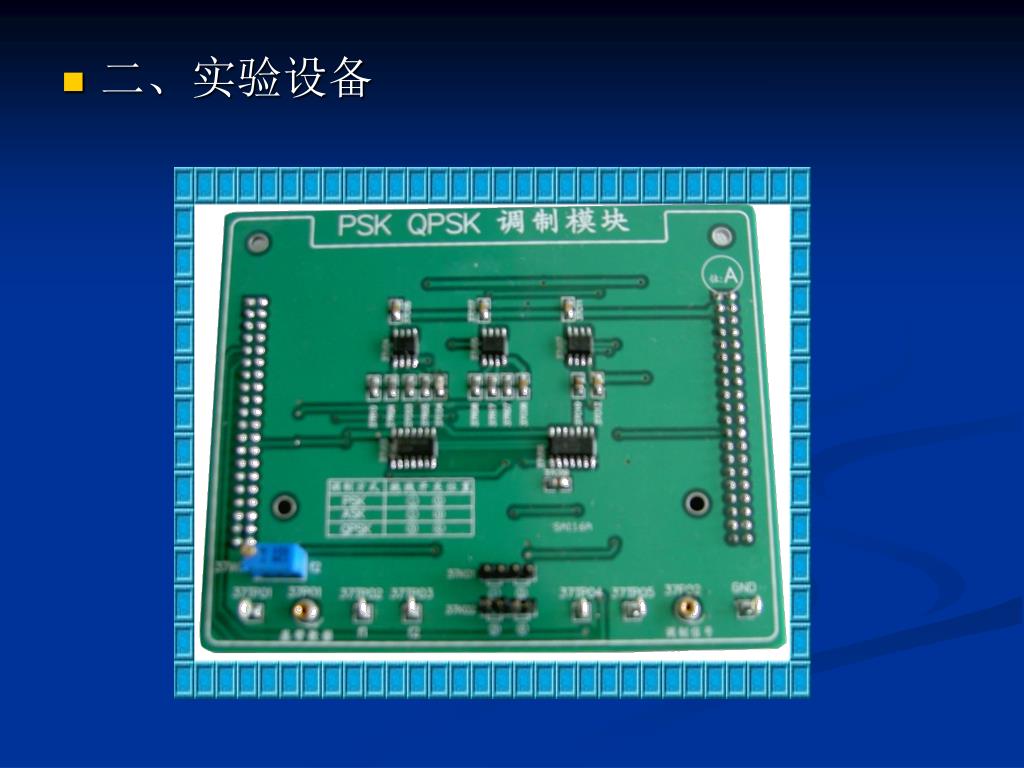

  2. 二、实验设备

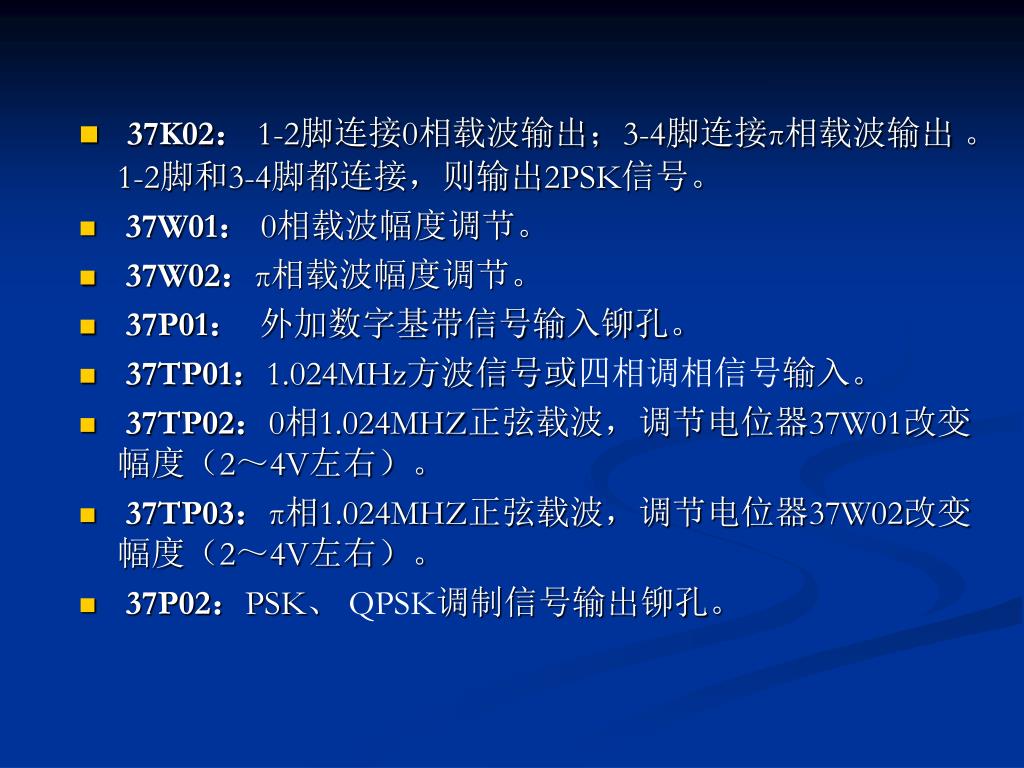

  3. 37K02： 1-2脚连接0相载波输出；3-4脚连接π相载波输出 。 1-2脚和3-4脚都连接，则输出2PSK信号。 • 37W01： 0相载波幅度调节。 • 37W02：π相载波幅度调节。 • 37P01： 外加数字基带信号输入铆孔。 • 37TP01：1.024MHz方波信号或四相调相信号输入。 • 37TP02：0相1.024MHZ正弦载波，调节电位器37W01改变幅度（2～4V左右）。 • 37TP03：π相1.024MHZ正弦载波，调节电位器37W02改变幅度（2～4V左右）。 • 37P02：PSK、 QPSK调制信号输出铆孔。

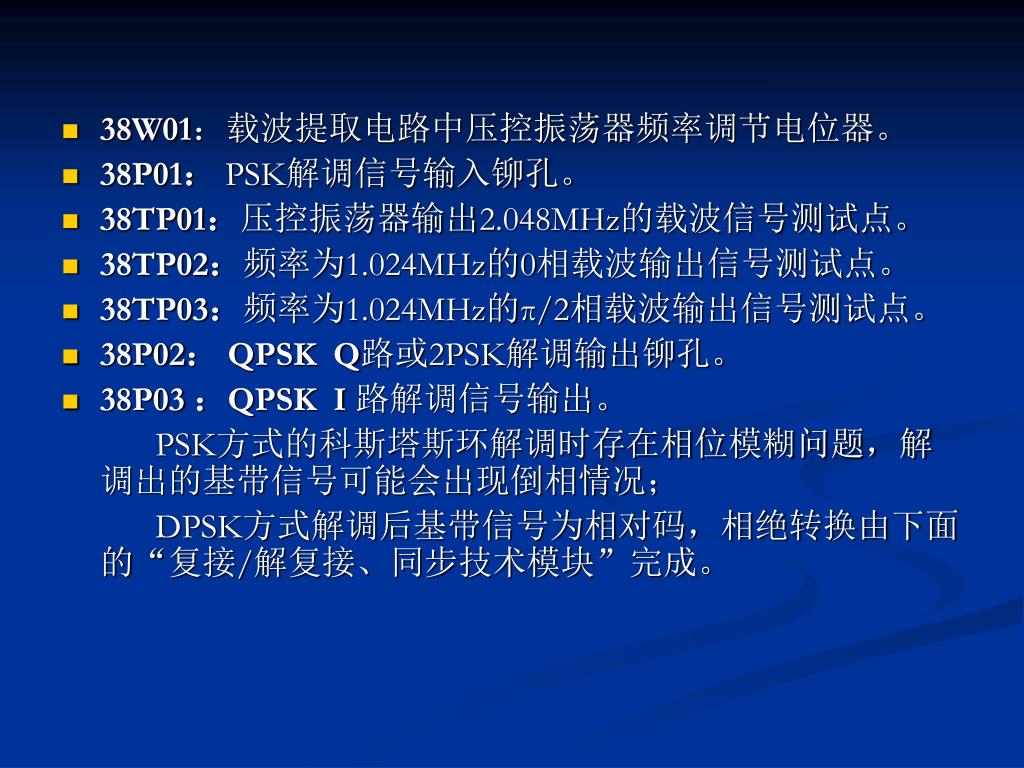

  4. 38W01：载波提取电路中压控振荡器频率调节电位器。38W01：载波提取电路中压控振荡器频率调节电位器。 • 38P01： PSK解调信号输入铆孔。 • 38TP01：压控振荡器输出2.048MHz的载波信号测试点。 • 38TP02：频率为1.024MHz的0相载波输出信号测试点。 • 38TP03：频率为1.024MHz的π/2相载波输出信号测试点。 • 38P02： QPSK Q路或2PSK解调输出铆孔。 • 38P03 ：QPSK I 路解调信号输出。 PSK方式的科斯塔斯环解调时存在相位模糊问题，解调出的基带信号可能会出现倒相情况； DPSK方式解调后基带信号为相对码，相绝转换由下面的“复接/解复接、同步技术模块”完成。

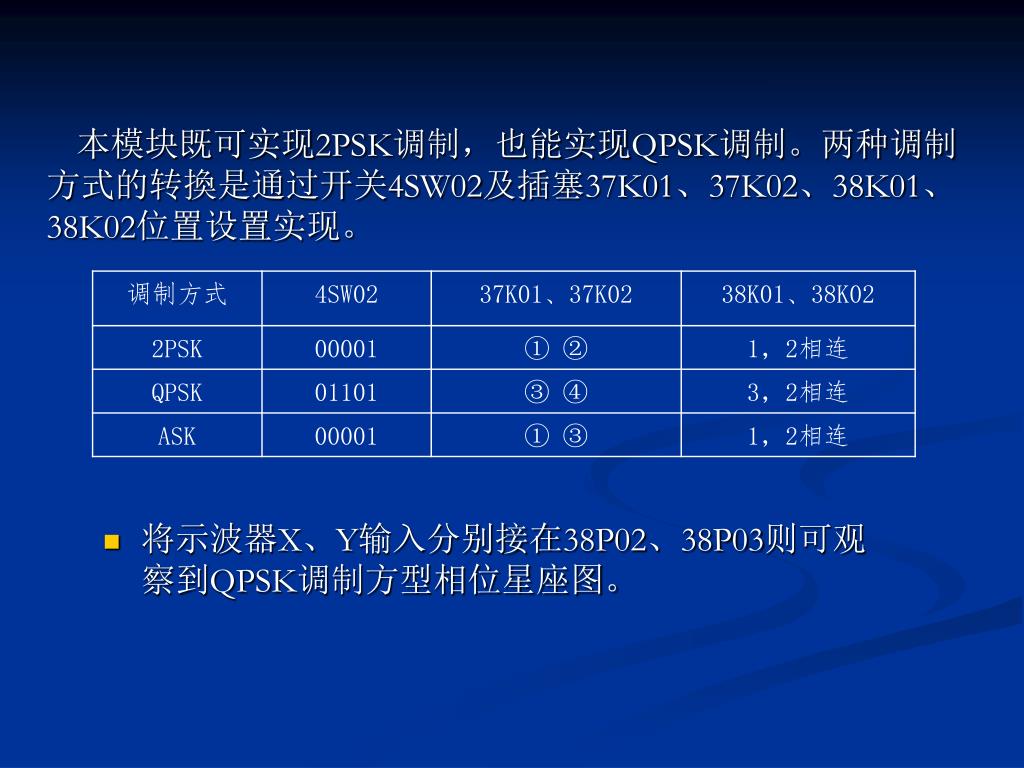

  5. 本模块既可实现2PSK调制，也能实现QPSK调制。两种调制方式的转換是通过开关4SW02及插塞37K01、37K02、38K01、38K02位置设置实现。本模块既可实现2PSK调制，也能实现QPSK调制。两种调制方式的转換是通过开关4SW02及插塞37K01、37K02、38K01、38K02位置设置实现。 • 将示波器X、Y输入分别接在38P02、38P03则可观察到QPSK调制方型相位星座图。

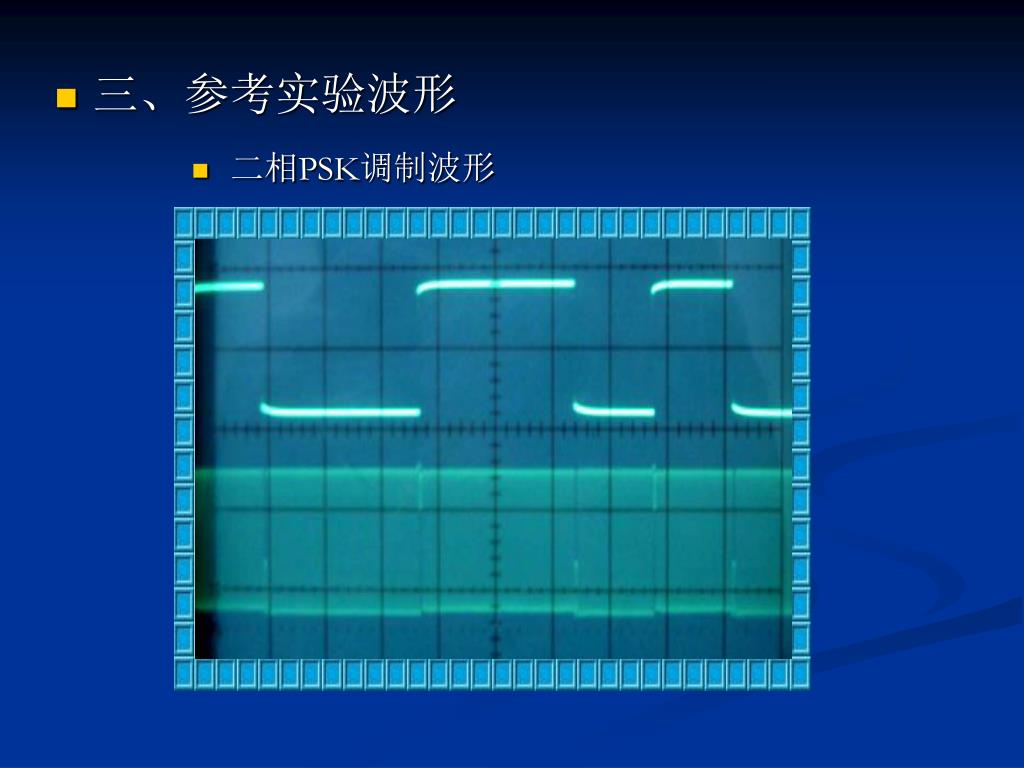

  6. 二相PSK调制波形 • 三、参考实验波形

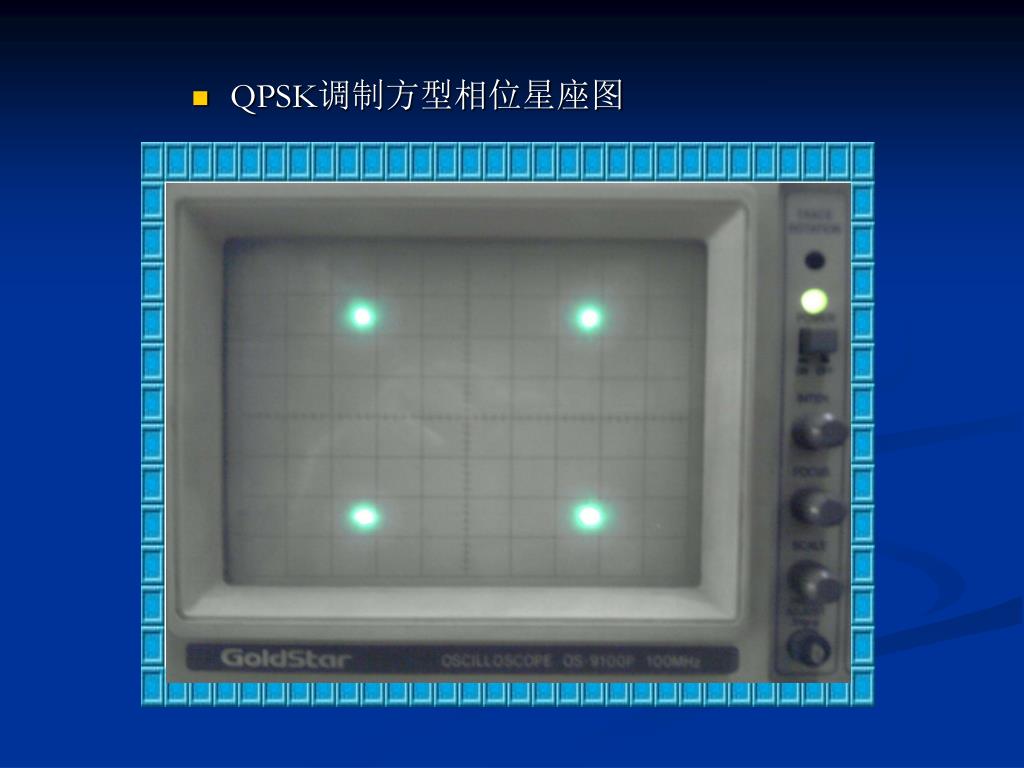

  7. QPSK调制方型相位星座图

More Related
