  1. TCP/IP 네트워크 제7장 Ping 프로그램 정보통신연구실

  2. 목차 • Introduction • Ping Program • LAN Output • WAN Output • Hardwired SLIP Links • Dialup SLIP Links • IP Record Route Option • Normal Example • Abnormal Output • IP Timestamp Option • Summary 정보통신연구실

  3. 1. Introduction • Ping • Packet InterNet Goper에 나타남 • 호스트에 도착할 수 있는지 테스트 • send an ICMP echo request message to a host • 호스트에 telnet을 할 수 없을 경우, 어떤 문제인지 결정하기 위해 사용 • 호스트까지 얼마나 멀리 떨어져 측정 • measures the round-trip time to the host 정보통신연구실

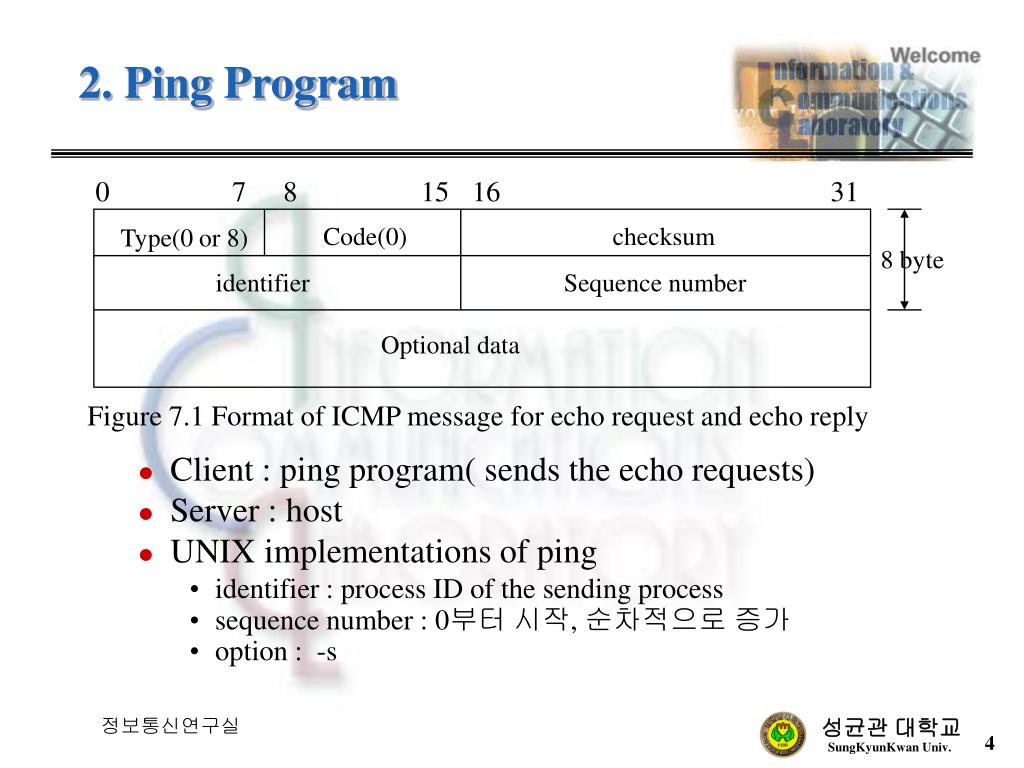

  4. 0 7 8 15 16 31 Code(0) checksum Type(0 or 8) 8 byte identifier Sequence number Optional data Figure 7.1 Format of ICMP message for echo request and echo reply 2. Ping Program • Client : ping program( sends the echo requests) • Server : host • UNIX implementations of ping • identifier : process ID of the sending process • sequence number : 0부터 시작, 순차적으로 증가 • option : -s 정보통신연구실

  5. LAN Output bsdi % ping svr4 PING svr4 (140.252.13.34) : 56 data bytes 64 bytes from 140.252.13.34 : icmp_seq=0 ttl=255 time=0 ms 64 bytes from 140.252.13.34 : icmp_seq=1 ttl=255 time=0 ms 64 bytes from 140.252.13.34 : icmp_seq=2 ttl=255 time=0 ms 64 bytes from 140.252.13.34 : icmp_seq=3 ttl=255 time=0 ms 64 bytes from 140.252.13.34 : icmp_seq=4 ttl=255 time=0 ms ^? ----svr4 PING Statistics---- 5 packets transmitted, 5 packets received, 0% packet loss round-trip (ms) min/avg/max = 0/0/0 ms 정보통신연구실

  6. Cont’d [dblab:/users/user/kangms]# ping ce ce.hannam.ac.kr is alive [dblab:/users/user/kangms]# ping -s ce PING ce.hannam.ac.kr: 56 data bytes 64 bytes from ce.hannam.ac.kr (203.247.40.42): icmp_seq=0. time=3. ms 64 bytes from ce.hannam.ac.kr (203.247.40.42): icmp_seq=1. time=2. ms 64 bytes from ce.hannam.ac.kr (203.247.40.42): icmp_seq=2. time=2. ms 64 bytes from ce.hannam.ac.kr (203.247.40.42): icmp_seq=3. time=14. ms 64 bytes from ce.hannam.ac.kr (203.247.40.42): icmp_seq=4. time=2. ms ^C ----ce.hannam.ac.kr PING Statistics---- 5 packets transmitted, 5 packets received, 0% packet loss round-trip (ms) min/avg/max = 2/4/14 정보통신연구실

  7. Cont’d • ICMP echo 응답 • sequence number, TTL, round-trip time이 출력 • TTL • IP header에 있는 time-to-live 필드 • 현재 BSD ping 프로그램은 echo 응답을 수신할 때마다 TTL을 출력 • 8장에서 TTL 이용방법 설명 • round-trip time 계산 • ICMP 메시지의 데이터 부분에 echo 요구를 보내는 시간을 저장 • 계산 : 현재 시간 - 응답이 되돌아 온 시간 • BSD/386 version 0.9.8에서는 10-ms 이하는 지원하지 않음 ( version 1.0부터는 지원) 정보통신연구실

  8. Cont’d • 호스트 이름을 지정하더라도, 첫째 줄에 IP가 출력 • sunOS에서는 그렇지 않음 • resolver에 의해 IP 주소로 변환 됨 • resolver는 14 장에서 다룸 • Ping을 실행 시키면 첫줄이 출력 될 때까지의 시간이 지연 됨 • 0번의 응답 시간이 긴 이유 • 목적지의 주소가 sender의 ARP cache에 없기 때문 • ARP 요구와 응답 때문에 지연 • echo 응답 요구 메시지는 1초마다 보냄 정보통신연구실

  9. WAN 출력 [ce:/user/msphd/kangms]# ping -s vangogh.cs.berkeley.edu PING vangogh.cs.berkeley.edu: 56 data bytes 64 bytes from 128.32.33.5: icmp_seq=0. time=405. ms 64 bytes from 128.32.33.5: icmp_seq=1. time=295. ms 64 bytes from 128.32.33.5: icmp_seq=2. time=301. ms 64 bytes from 128.32.33.5: icmp_seq=3. time=314. ms 64 bytes from 128.32.33.5: icmp_seq=4. time=291. ms 64 bytes from 128.32.33.5: icmp_seq=6. time=294. ms ^C ----vangogh.cs.berkeley.edu PING Statistics---- 8 packets transmitted, 6 packets received, 25% packet loss round-trip (ms) min/avg/max = 291/316/405 [ce:/user/msphd/kangms]# 정보통신연구실

  10. Hardwired SLIP links Svr4 % ping -s slip PING slip: 56 data bytes 64 byte from slip (192.42.62.1): icmp_seq=0. Time=1480. ms 64 byte from slip (192.42.62.1): icmp_seq=1. Time=1480. ms 64 byte from slip (192.42.62.1): icmp_seq=2. Time=1480. ms 64 byte from slip (192.42.62.1): icmp_seq=3. Time=1480. ms ^? ---------------------slip PING statistics------------------ 5 packets transmitted, 4 packets received, 20% packet loss round-trip (ms) min/avg/max = 1480/1480/1480 Svr4 % • Hardwired SLIP link 통신 속도 : 1200 bit/sec 정보통신연구실

  11. Cont’d • Round-trip time 계산 • IP datagram의 총 크기 : 84 byte • ICMP message : 54 byte • IP header : 20 byte • ICMP header : 8byte • datagram의 시작과 끝의 END byte : 2 byte • 초당 전송 byte : 8.33 ms/byte • 1byte (8bit) + start bit(1) + stop bit(1) • 1200 bit/sec => 120 byte/sec ( 8.33 ms/byte) • round-trip time 계산 • (86 * 8.22 * 2) = 1.433 ms 정보통신연구실

  12. Dialup SLIP Links • 환경 조건 • 모뎀을 가지고 연결 • V.32 modulation ( 9600 bit/sec ) • V.42 error control • V.42bis 데이터 압축 • hardware처럼 계산이 정확하지 않음 • 주의 사항 • RTT는 10 ms의 배수 • RTT는 서서히 감소(280 ~ 300 ms) • RTT의 최소 : 260 ms 정보통신연구실

  13. Cont’d sun % ping gemini PING gemini: 56 data bytes 64 byte from gemini (140.252.1.11): icmp_seq=0. Time=373. ms 64 byte from gemini (140.252.1.11): icmp_seq=1. Time=360. ms 64 byte from gemini (140.252.1.11): icmp_seq=2. Time=340. ms 64 byte from gemini (140.252.1.11): icmp_seq=3. Time=320. ms 64 byte from gemini (140.252.1.11): icmp_seq=4. Time=330. ms 64 byte from gemini (140.252.1.11): icmp_seq=5. Time=310. ms 64 byte from gemini (140.252.1.11): icmp_seq=6. Time=290. ms 64 byte from gemini (140.252.1.11): icmp_seq=7. Time=300. ms 64 byte from gemini (140.252.1.11): icmp_seq=8. Time=280. ms 64 byte from gemini (140.252.1.11): icmp_seq=9. Time=290. ms 64 byte from gemini (140.252.1.11): icmp_seq=10. Time=300. ms 64 byte from gemini (140.252.1.11): icmp_seq=11. Time=280. ms ^? ----gemini PING statistics---- 12 packets transmitted, 12 packets received, 0% packet loss round-trip (ms) min/avg/max = 280/314/373 정보통신연구실

  14. 3. IP Record Route Option • IP record route option • ping -R [ destination ] • -R option은 record route 기능을 갖음 • IP 주소 목록 출력 • datagram을 처리하는 모든 router들은 자신의 IP를 추가 • 목적지에 도달 시, ICMP echo 응답에 IP주소 복사 • echo 응답을 받았을 시, IP 주소 목록 출력 • 대부분 시스템들이 이 option 기능을 지원 • 시스템 중에는 IP 목록을 반영하지 않는 것도 있음 • 문제점 : 9개의 IP 주소 목록만 수록할 수 있음 정보통신연구실

  15. 39 byte code len ptr IP addr #1 IP addr #2 IP addr #3 IP addr #9 1 1 4 byte 4 byte 4 byte 4 byte 1 Ptr = 4 Ptr = 8 Ptr = 12 Ptr = 36 Ptr = 40 Figure 7.3 General format of record route option in IP header Con’d • Field 설명 • Code : IP option 유형을 지정하는 필드 ( RR = 7 ) • len : RR option의 총 바이트 수 ( 39 byte ) • ptr : IP 주소 목록이 채워질 곳을 지정 • 최소값 = 4, 최대값 = 40 • IP add : 송신하는 IP add를 기록(RFC 791) • 마지막으로 자신의 수신 IP 주소를 기록 정보통신연구실

  16. Normal Example svr4 % ping -R slip PING slip (140.252.13.65) : 56 data bytes 64 bytes from 140.252.13.65 : icmp_seq=0 ttl=254 time=280 ms RR : bsdi (140.252.13.66) slip (140.252.13.65) bsdi (140.252.13.35) svr4 (140.252.13.34) 64 bytes from 140.252.13.65 : icmp_seq=1 ttl=254 time=280 ms ( same route ) 64 bytes from 140.252.13.65 : icmp_seq=2 ttl=254 time=270 ms ( same route ) ^? ------ slip ping statistics ----- 3 packers transmitted, 3 packets received, 0% packet loss round-trip min/avg/max = 270/276/280 ms 정보통신연구실

  17. SLIP slip bsdi sun svr4 .65 .66 .35 .34 Eithernet 4th =140.252.13.34 Empty list 1st = 140.252.13.66 2st = 140.252.13.65 3st = 140.252.13.35 Figure 7.4 Ping with recorcd route option. Cont’d 1 0.0 svr4 > slip : icmp: echo request (ttl 32, id 35835, optlen=40 RR{39} = RR{#0.0.0.0/0.0.0.0/ ~ /0.0.0.0} EOF) 2 0.267746 (0.2677) slip > svr4 : icmp: echo reply ( ttl 254, id 1976, optlen=40 RR{39}=RR{140,252,13,66/ 140,252,13,65/140,252,13,35/ #0.0.0.0/ ~ / 0.0.0.0} EOF) Figure 7.5 tcpdump output of record option 정보통신연구실

  18. Abnormal Output slip % ping -R aix PING aix (140.252.13.65) : 56 data bytes 64 bytes from 140.252.1.92 : icmp_seq=0 ttl=251 time=650 ms RR : bsdi (140.252.13.35) sun (140.252.1.29) netb (140.252.1.183) gateway (140.252.1.4) why is this router used ? netb (140.252.1.183) sun (140.252.13.33) bsdi (140.252.13.66) slip (140.252.13.65) 64 bytes from aix : icmp_seq=1 ttl=251 time=610 ms ( same route ) 64 bytes from aix : icmp_seq=2 ttl=251 time=600 ms ( same route ) ^? ------ aix ping statistics ----- 4 packers transmitted, 3 packets received, 25% packet loss round-trip min/avg/max = 600/620/6250 ms 정보통신연구실

  19. internet Ping destination 4st = 140.252.1.92 gateway aix .1.4 .1.92 Eithernet 3st = 140.252.1.183 .1.183 5st = 140.252.1.4 netb 6st = 140.252.1.183 SLIP 8st = 140.252.13.66 7st = 140.252.13.33 2st = 140.252.1.29 .1.29 SLIP slip bsdi sun .13.65 .13.66 .13.35 .13.33 Eithernet Empty list 1st = 140.252.13.35 Figure 7.6 ping with record route, showing IP routing feature Cont’d 정보통신연구실

  20. 40 byte code len ptr OF FL Tstamp #1 Tstamp #2 Tstamp #3 Tstamp #9 1 1 1 4 byte 4 byte 4 byte 4 byte Figure 7.7 General format of timestamp option in IP header 4. IP Timestamp Option • Field 설명 • code : 0x44 - timestamp option code • len, ptr : record route option과 같음 • OF(overflow) : timestamp의 공간이 없는 경우에 router는 OF field를 증가 정보통신연구실

  21. Cont’d • FL(flag) • 0 : timestamp만 기록 • 1 : router의 IP 주소와 timestamp 기록( 4쌍의 공간) • 3 : sender는 최대 4쌍의 IP add와 0 timestamp를 초기화router는 리스트에 있는 다음 IP add가 자신의 것과 일치할 경우만 timestamp를 기록 정보통신연구실

  22. 5. Summary • Ping program • TCP/IP 실행을 하는 두 시스템 간의 기본적인 접속 실험을 함 • ICMP echo 요구와 echo 응답 메시지를 이용 • 트랜스포트 계층(TCP or UDP)를 사용하지 않음 • LAN, WAN, SLIP link(hardwired, dialup)에 서의 일반적인 ping 출력을 알아봄 • Ping을 이용한 RR(record route) option • IP timestamp option 정보통신연구실
