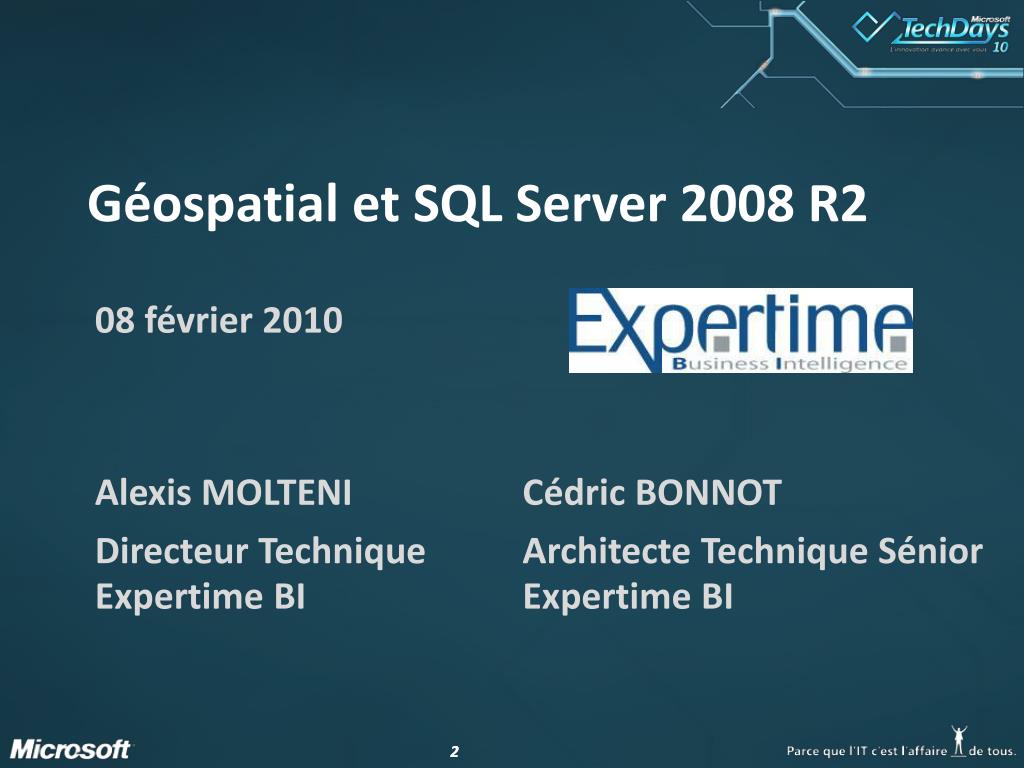

  1. Géospatial et SQL Server 2008 R2 08 février 2010 Alexis MOLTENI Directeur Technique Expertime BI Cédric BONNOT Architecte Technique Sénior Expertime BI

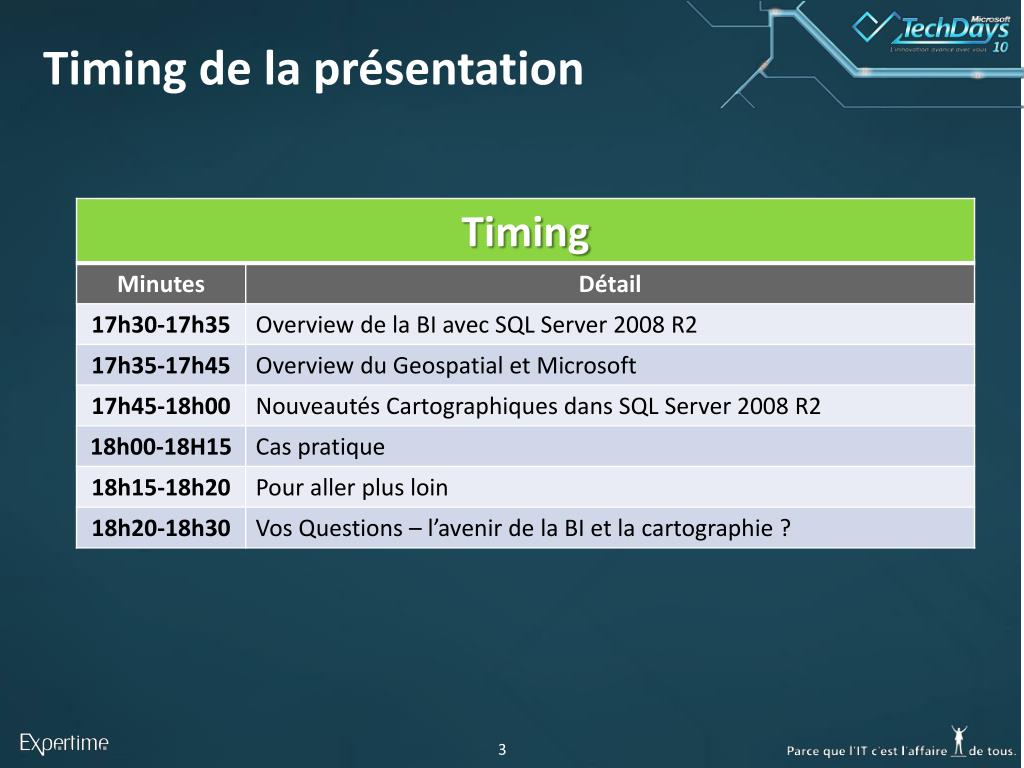

  2. Timing de la présentation

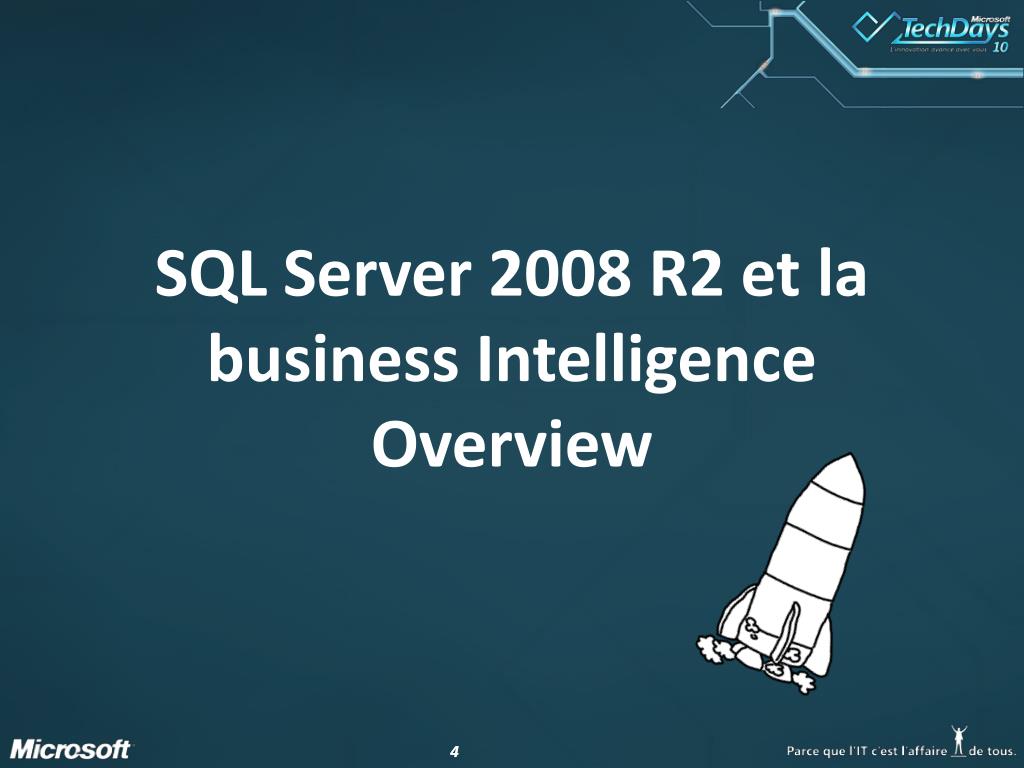

  3. SQL Server 2008 R2 et la business IntelligenceOverview

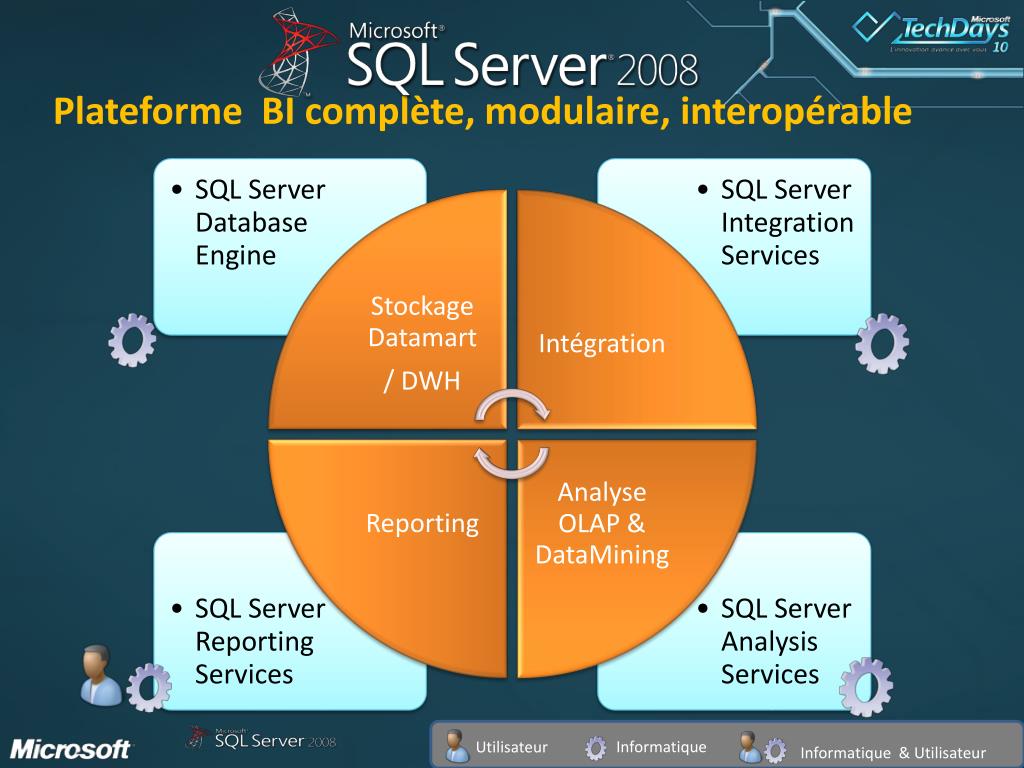

  4. Plateforme BI complète, modulaire, interopérable Informatique Utilisateur Informatique & Utilisateur

  5. ETL d’entreprise Haute performance et évolutivité Design Optimisé Environnement de développement Gestion des versions Analyse pas à pas visuelle du flux et des données Nombreuses transformations natives Extensible Tâches personnalisées Transformations personnalisées Sources de données personnalisées Ré écriture complète de module Data Indépendant de SQL Server ETL d’entreprise

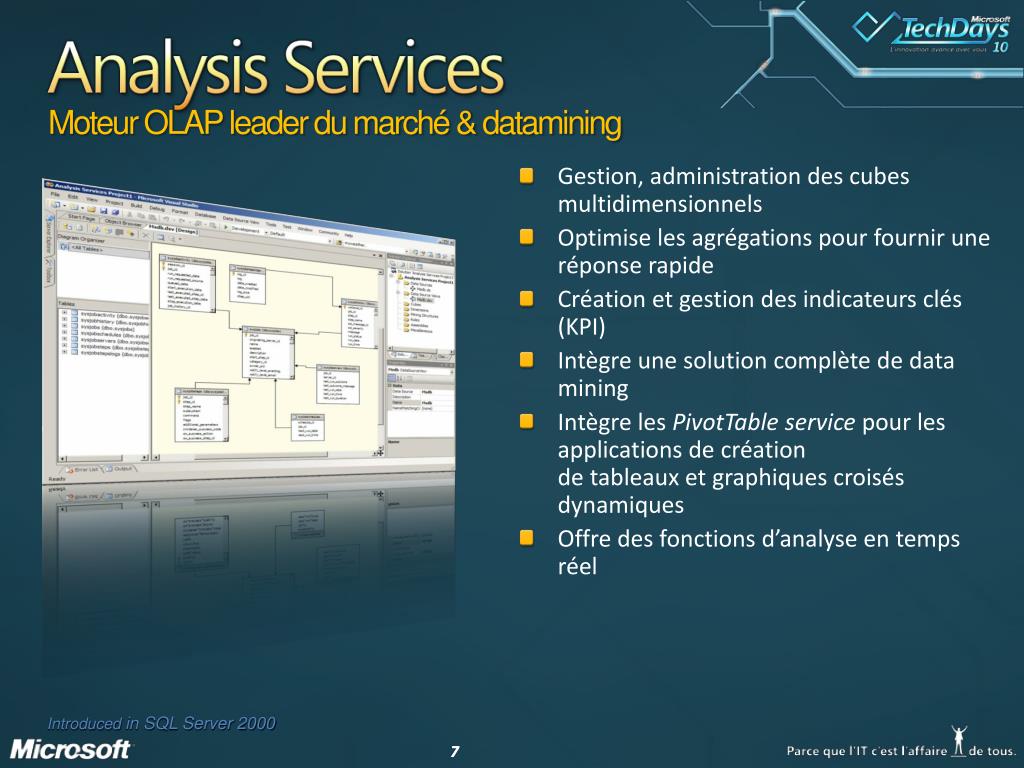

  6. Gestion, administration des cubes multidimensionnels Optimise les agrégations pour fournir une réponse rapide Création et gestion des indicateurs clés (KPI) Intègre une solution complète de data mining Intègre les PivotTable service pour les applications de créationde tableaux et graphiques croisés dynamiques Offre des fonctions d’analyse en temps réel Analysis ServicesEnhanced OLAP and Data Mining Capabilities Moteur OLAP leader du marché & datamining Introduced in SQL Server 2000

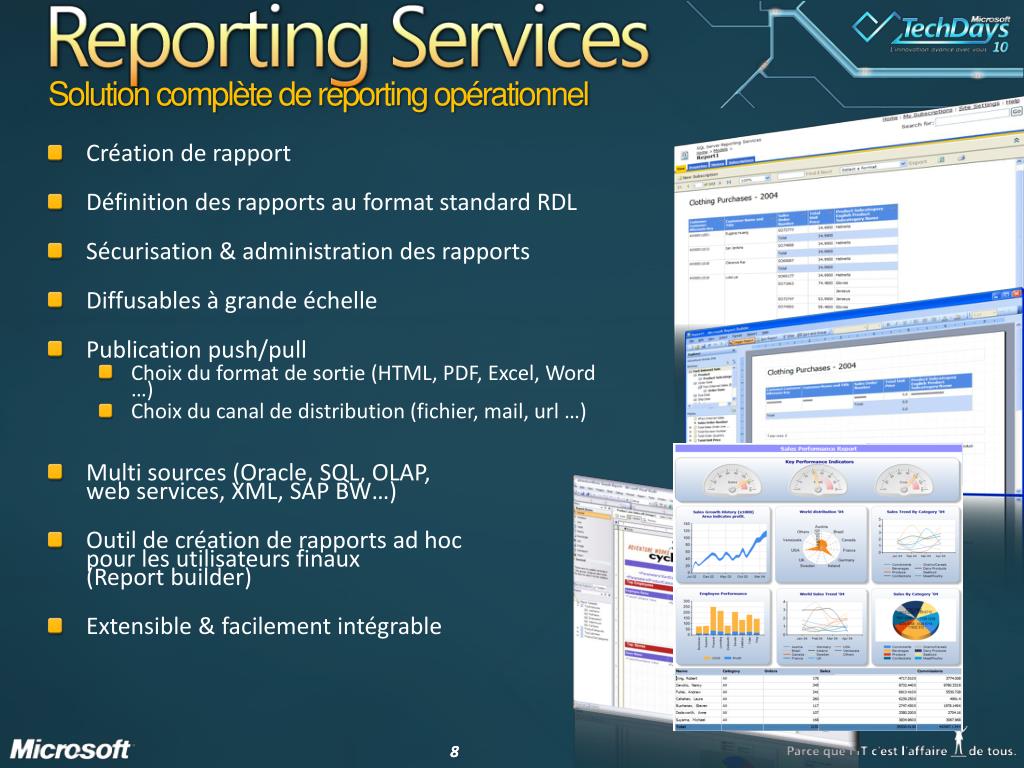

  7. Solution complète de reporting opérationnel • Création de rapport • Définition des rapports au format standard RDL • Sécurisation & administration des rapports • Diffusables à grande échelle • Publication push/pull • Choix du format de sortie (HTML, PDF, Excel, Word …) • Choix du canal de distribution (fichier, mail, url …) • Multi sources (Oracle, SQL, OLAP, web services, XML, SAP BW…) • Outil de création de rapports ad hoc pour les utilisateurs finaux (Report builder) • Extensible & facilement intégrable

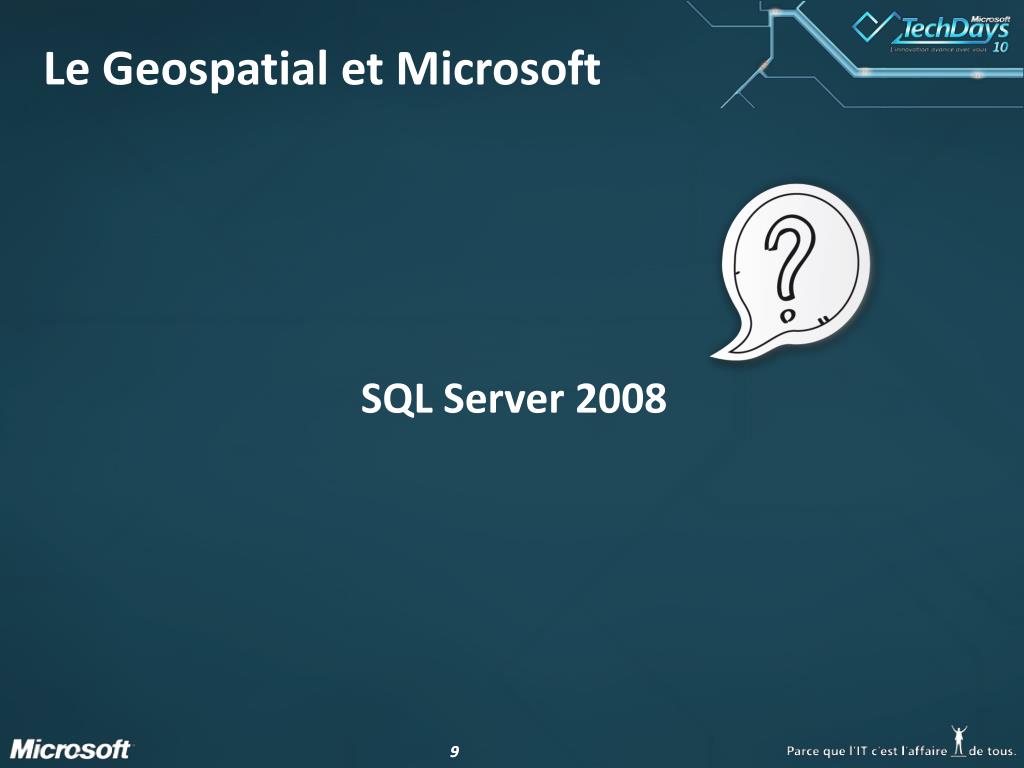

  8. Le Geospatial et Microsoft SQL Server 2008

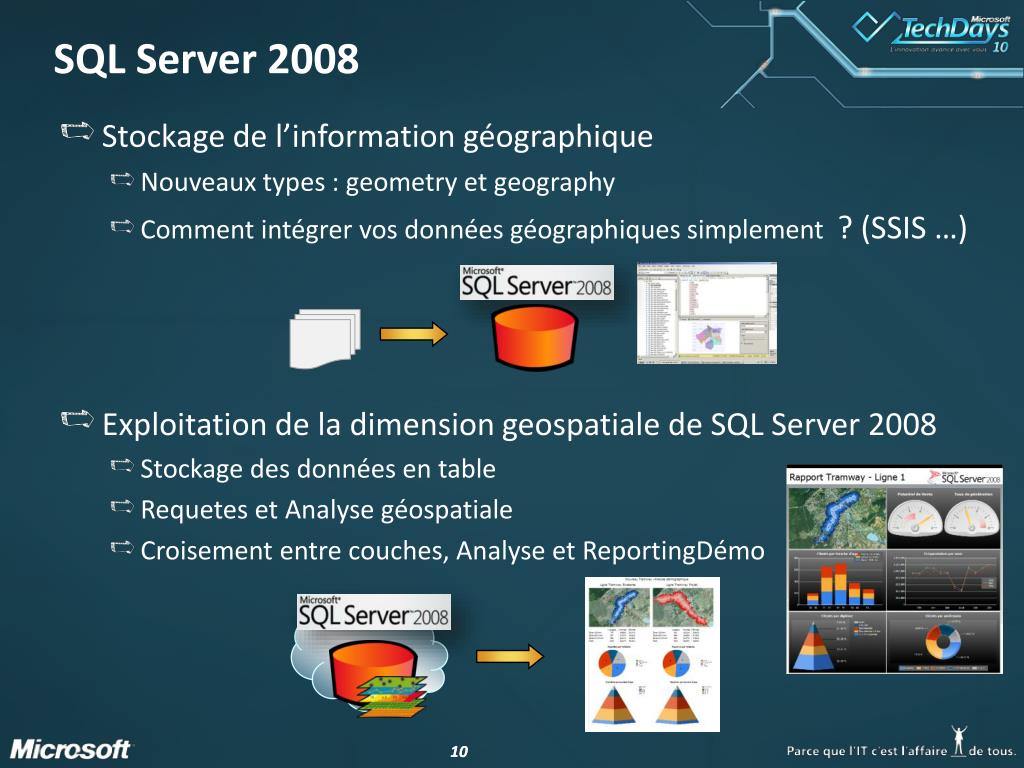

  9. SQL Server 2008 • Stockage de l’informationgéographique • Nouveaux types : geometry et geography • Comment intégrervosdonnéesgéographiquessimplement? (SSIS …) • Exploitation de la dimension geospatiale de SQL Server 2008 • Stockage des données en table • Requetes et Analysegéospatiale • Croisement entre couches, Analyse et ReportingDémo

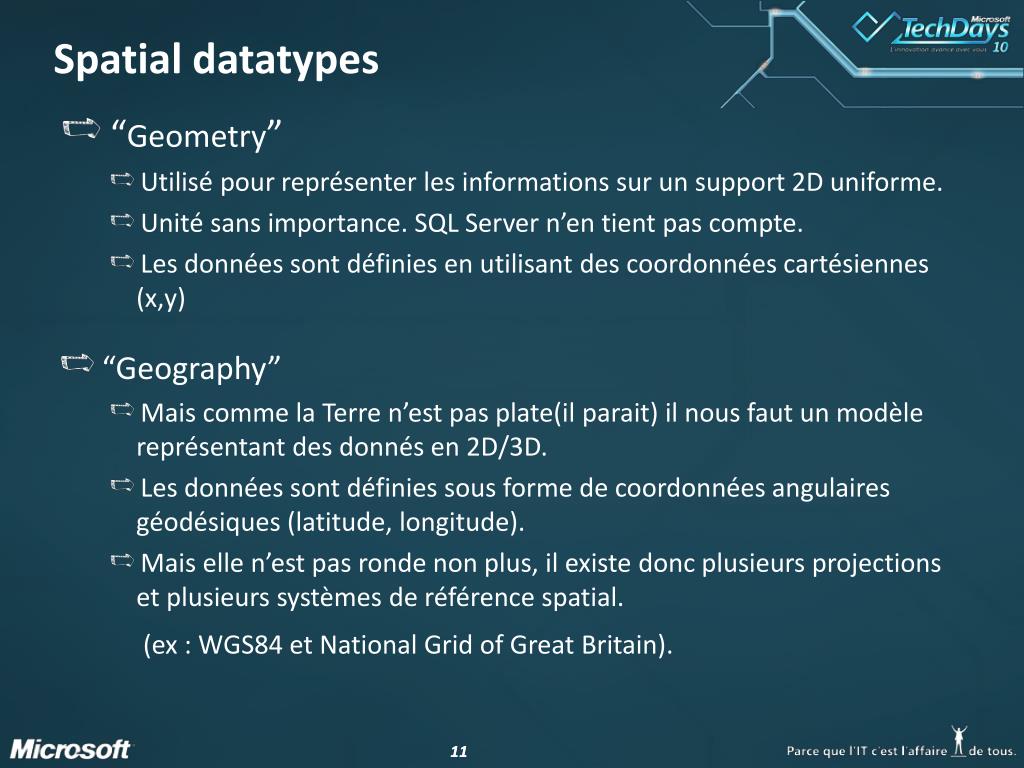

  10. Spatial datatypes • “Geometry” • Utilisé pour représenter les informations sur un support 2D uniforme. • Unité sans importance. SQL Server n’en tient pas compte. • Les données sont définies en utilisant des coordonnées cartésiennes (x,y) • “Geography” • Mais comme la Terre n’est pas plate(il parait) il nous faut un modèle représentant des donnés en 2D/3D. • Les données sont définies sous forme de coordonnées angulaires géodésiques (latitude, longitude). • Mais elle n’est pas ronde non plus, il existe donc plusieurs projections et plusieurs systèmes de référence spatial. (ex : WGS84 et National Grid of Great Britain).

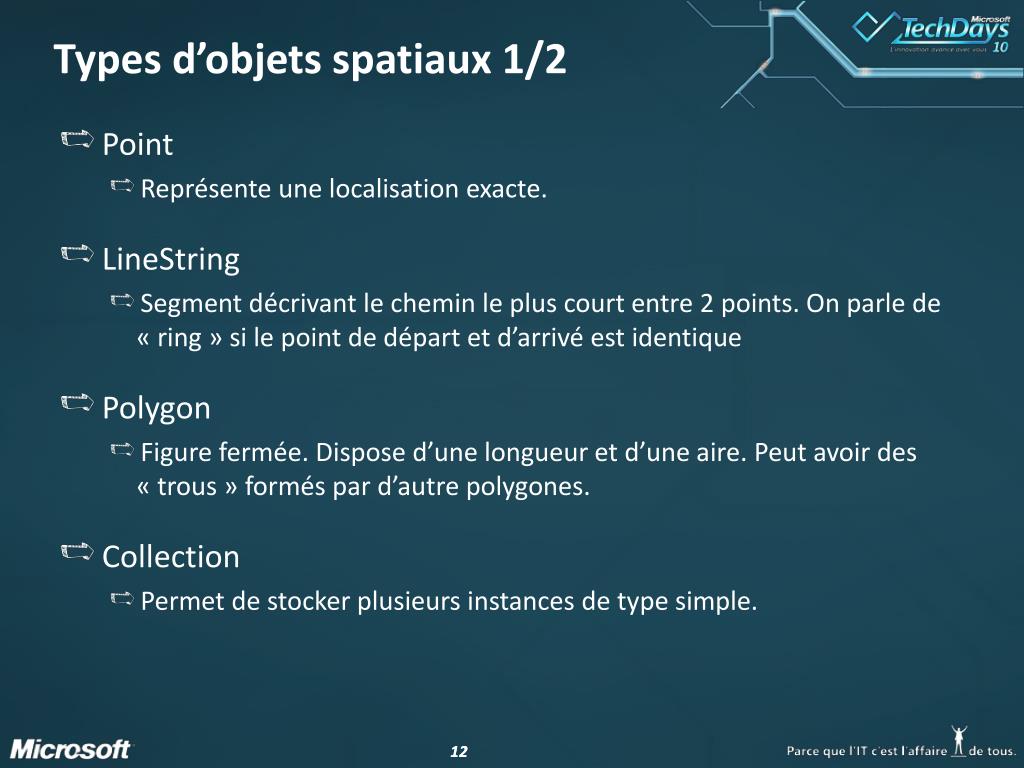

  11. Types d’objetsspatiaux 1/2 • Point • Représente une localisation exacte. • LineString • Segment décrivant le chemin le plus court entre 2 points. On parle de « ring » si le point de départ et d’arrivé est identique • Polygon • Figure fermée. Dispose d’une longueur et d’une aire. Peut avoir des « trous » formés par d’autre polygones. • Collection • Permet de stocker plusieurs instances de type simple.

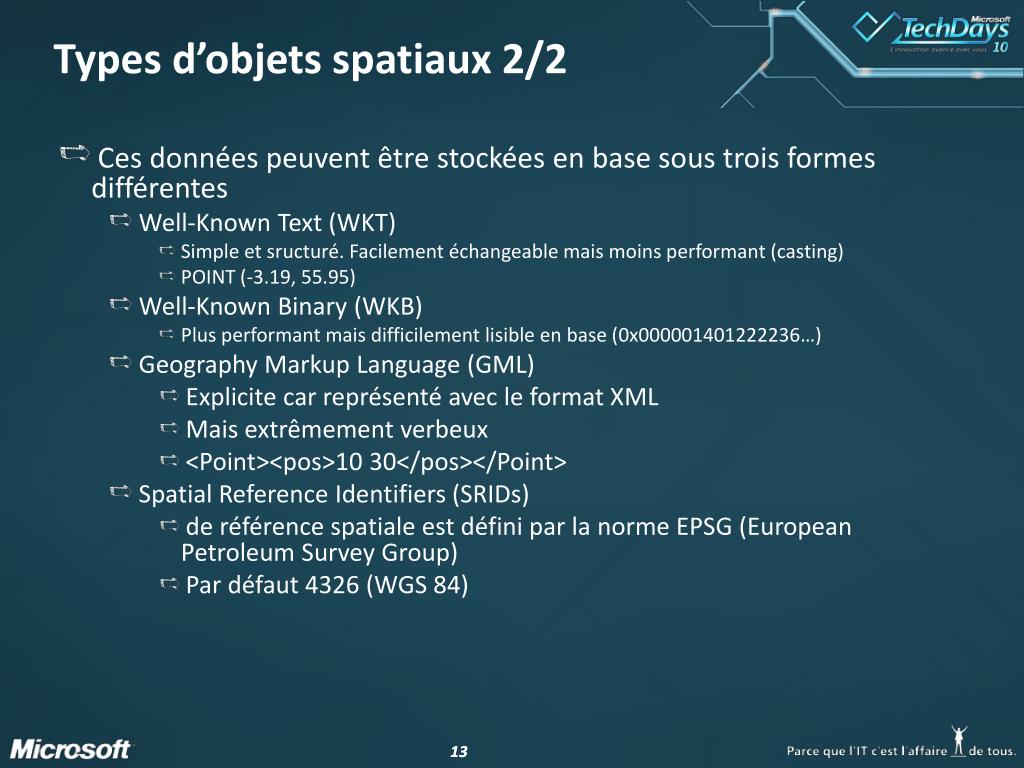

  12. Types d’objetsspatiaux2/2 • Ces données peuvent être stockées en base sous trois formes différentes • Well-KnownText (WKT) • Simple et sructuré. Facilement échangeable mais moins performant (casting) • POINT (-3.19, 55.95) • Well-KnownBinary (WKB) • Plus performant mais difficilement lisible en base (0x000001401222236…) • GeographyMarkupLanguage (GML) • Explicite car représenté avec le format XML • Mais extrêmement verbeux • <Point><pos>10 30</pos></Point> • Spatial Reference Identifiers (SRIDs) • de référence spatiale est défini par la norme EPSG (EuropeanPetroleum Survey Group) • Par défaut 4326 (WGS 84)

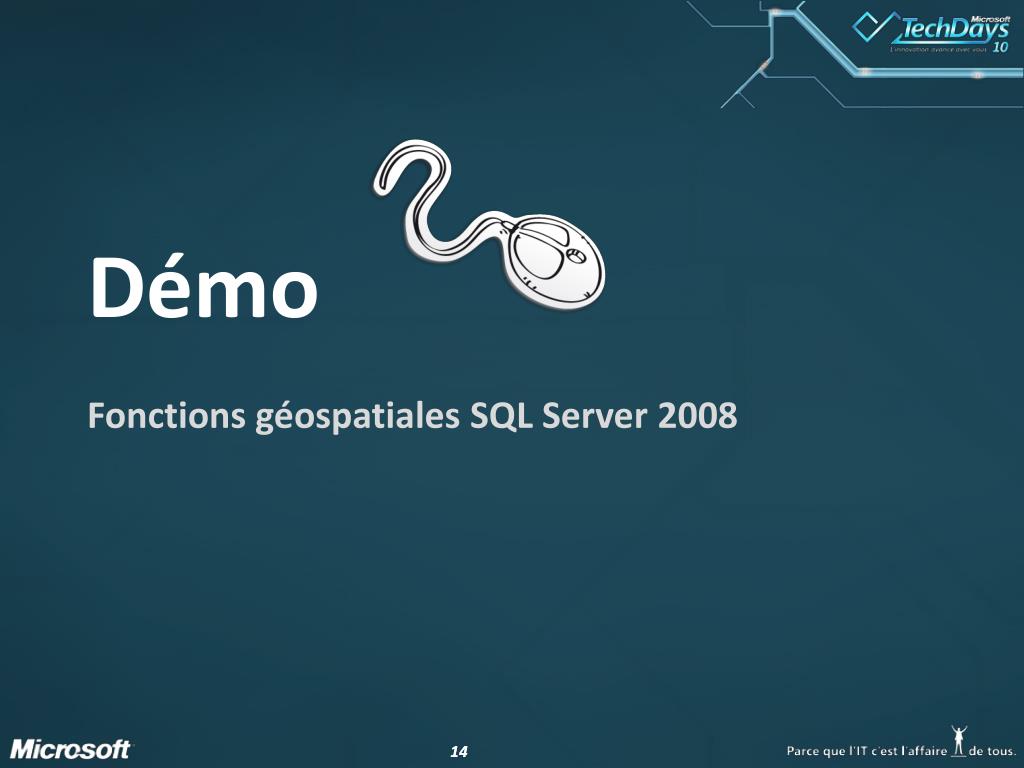

  13. Démo Fonctions géospatiales SQL Server 2008

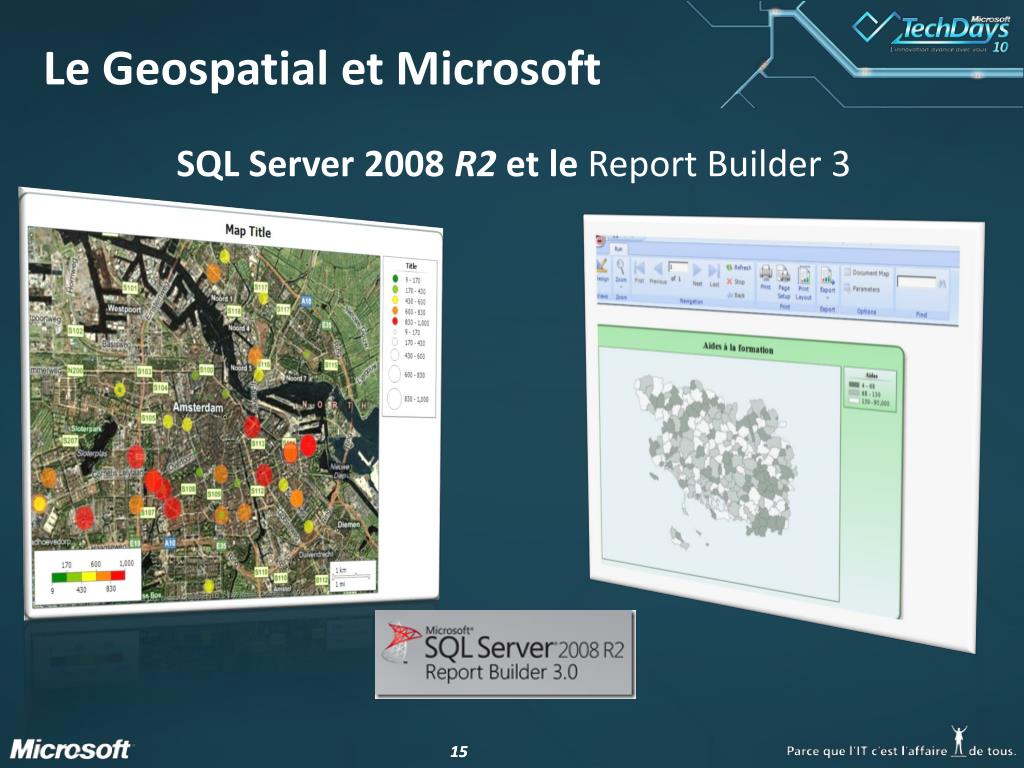

  14. Le Geospatial et Microsoft SQL Server 2008 R2 et le Report Builder 3

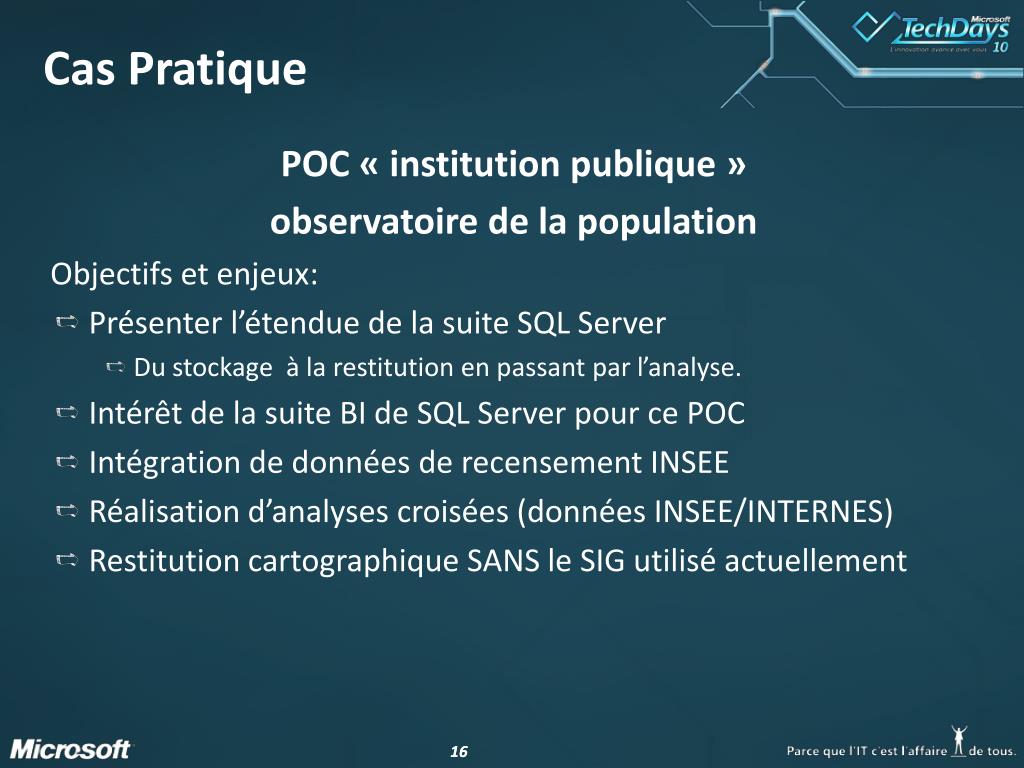

  15. Cas Pratique POC « institution publique » observatoire de la population Objectifs et enjeux: • Présenter l’étendue de la suite SQL Server • Du stockage à la restitution en passant par l’analyse. • Intérêt de la suite BI de SQL Server pour ce POC • Intégration de données de recensement INSEE • Réalisation d’analyses croisées (données INSEE/INTERNES) • Restitution cartographique SANS le SIG utilisé actuellement

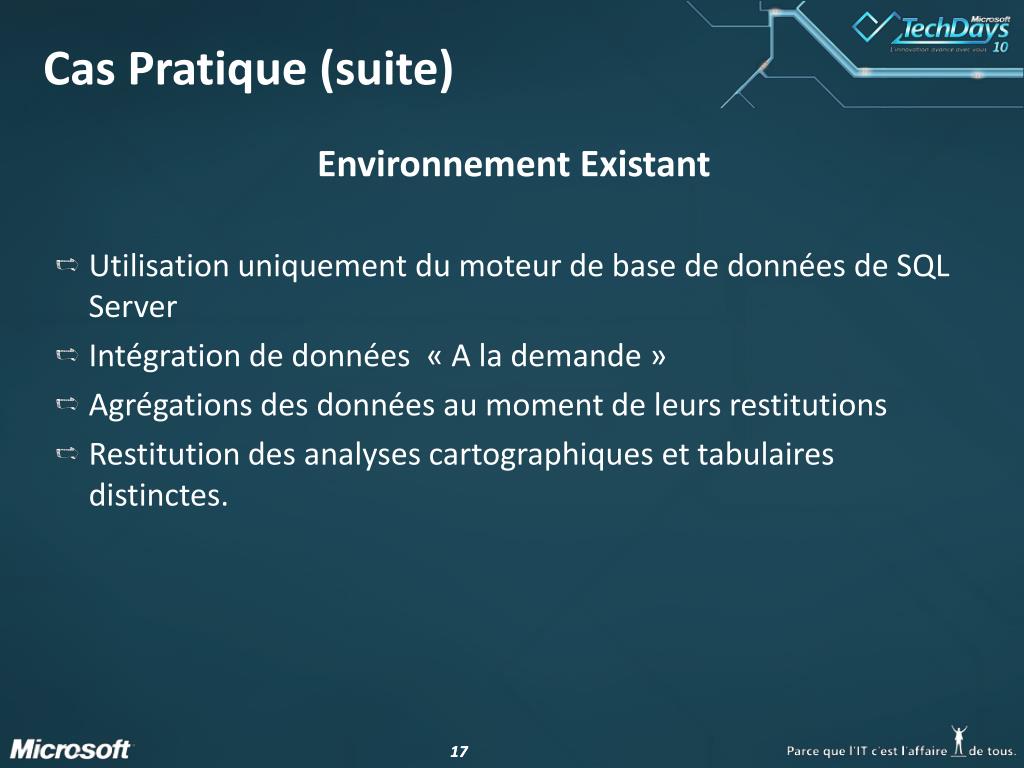

  16. Cas Pratique (suite) Environnement Existant • Utilisation uniquement du moteur de base de données de SQL Server • Intégration de données « A la demande » • Agrégations des données au moment de leurs restitutions • Restitution des analyses cartographiques et tabulaires distinctes.

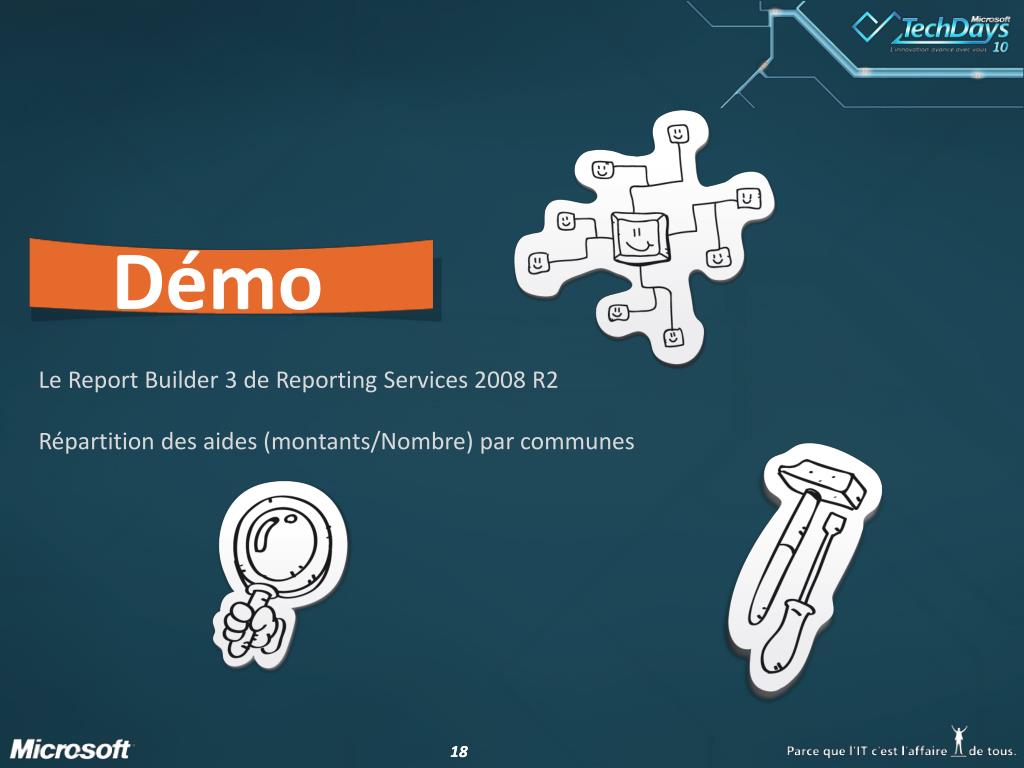

  17. Démo Le Report Builder 3 de Reporting Services 2008 R2 Répartition des aides (montants/Nombre) par communes

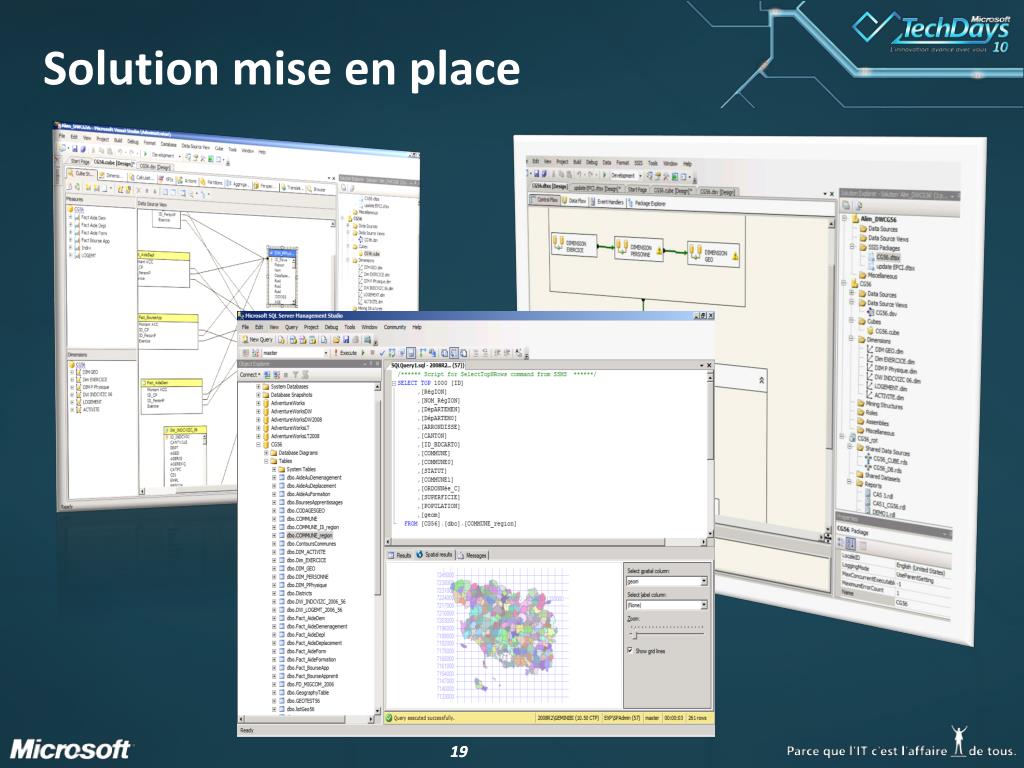

  18. Solution mise en place

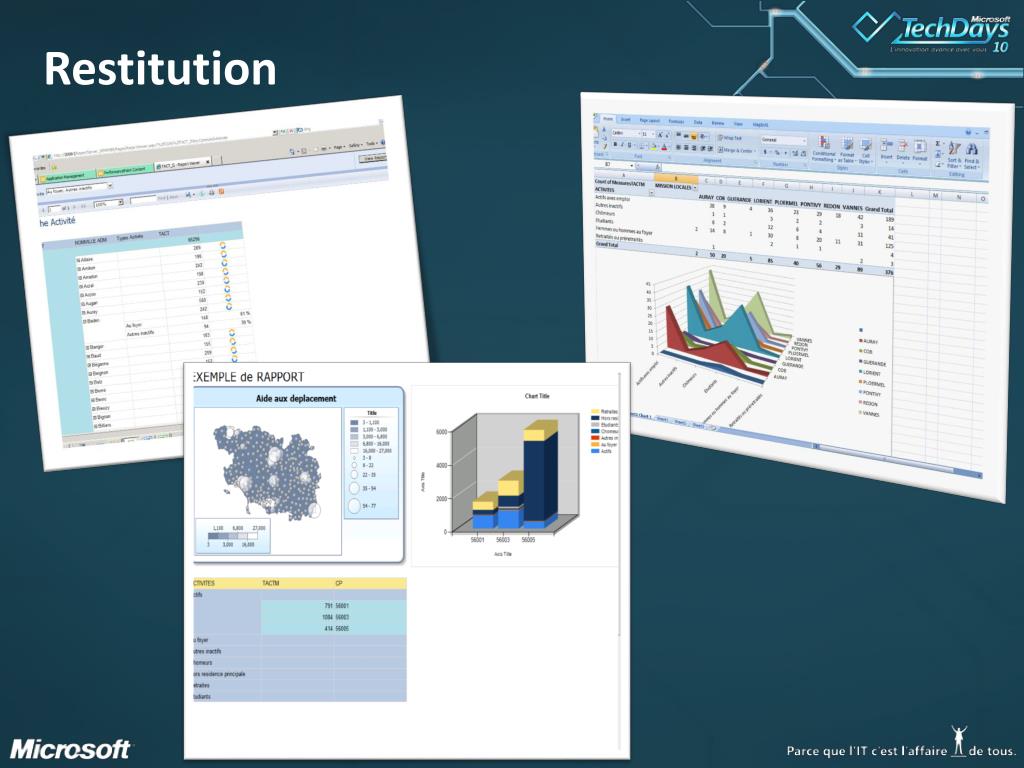

  19. Restitution

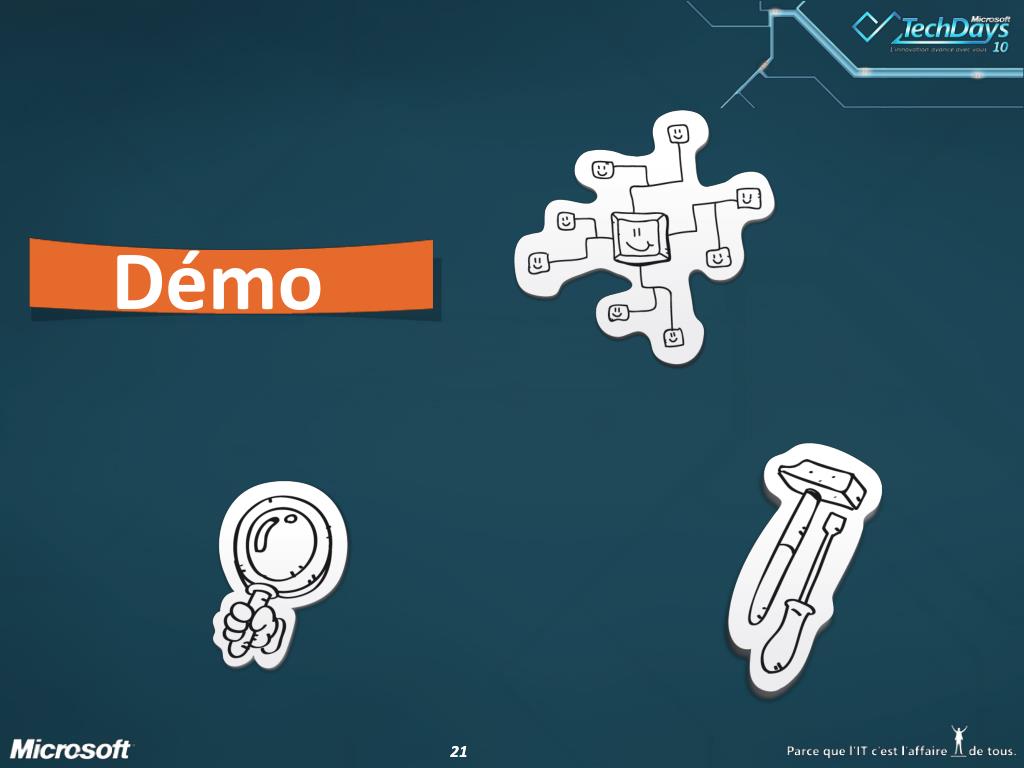

  20. Démo

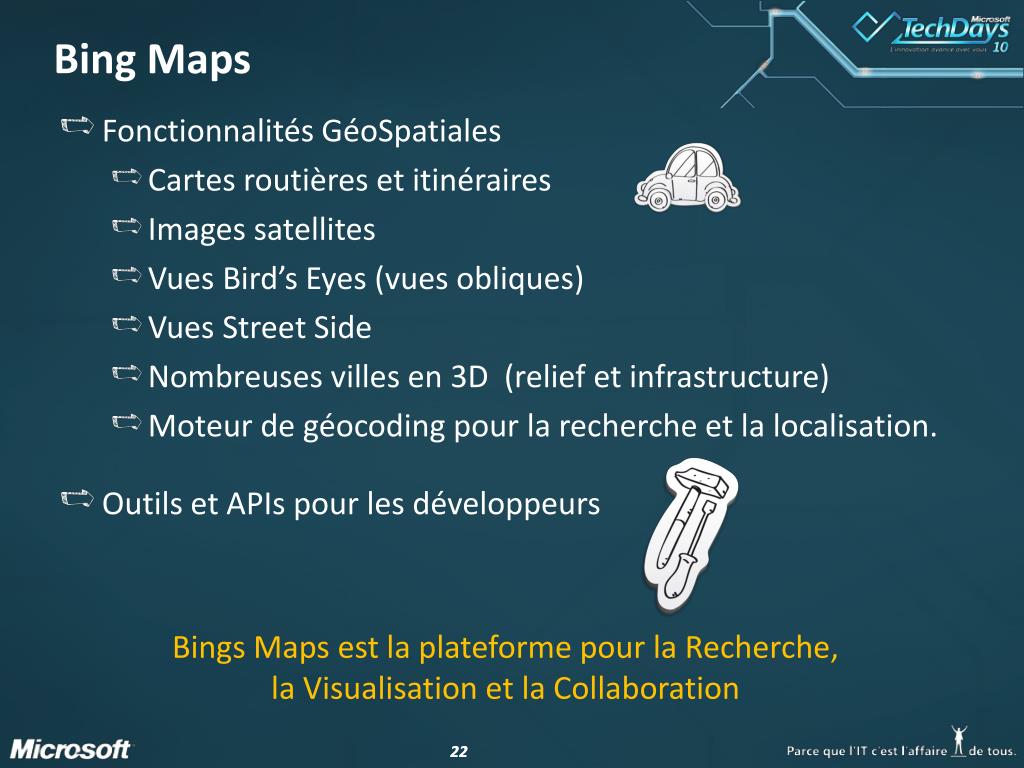

  21. Bing Maps • FonctionnalitésGéoSpatiales • Cartesroutières et itinéraires • Images satellites • Vues Bird’s Eyes (vuesobliques) • Vues Street Side • Nombreusesvilles en 3D (relief et infrastructure) • Moteur de géocoding pour la recherche et la localisation. • Outils et APIs pour les développeurs Bings Maps est la plateforme pour la Recherche, la Visualisation et la Collaboration

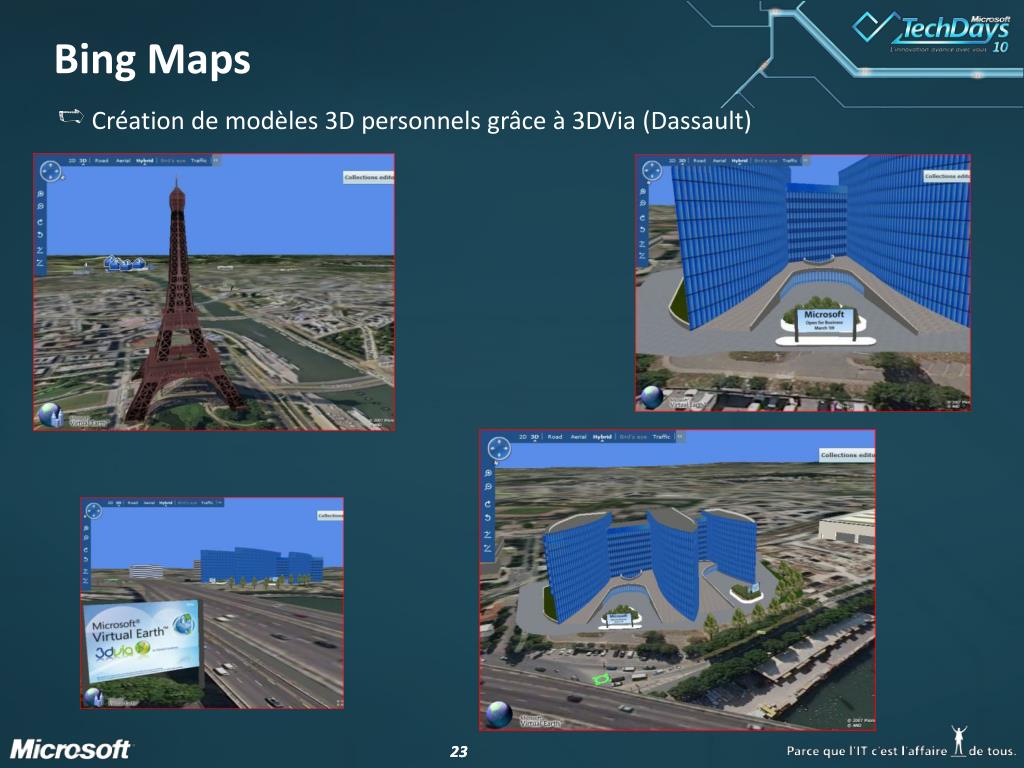

  22. Bing Maps • Création de modèles 3D personnelsgrâce à 3DVia (Dassault)

  23. Démo Bing Maps

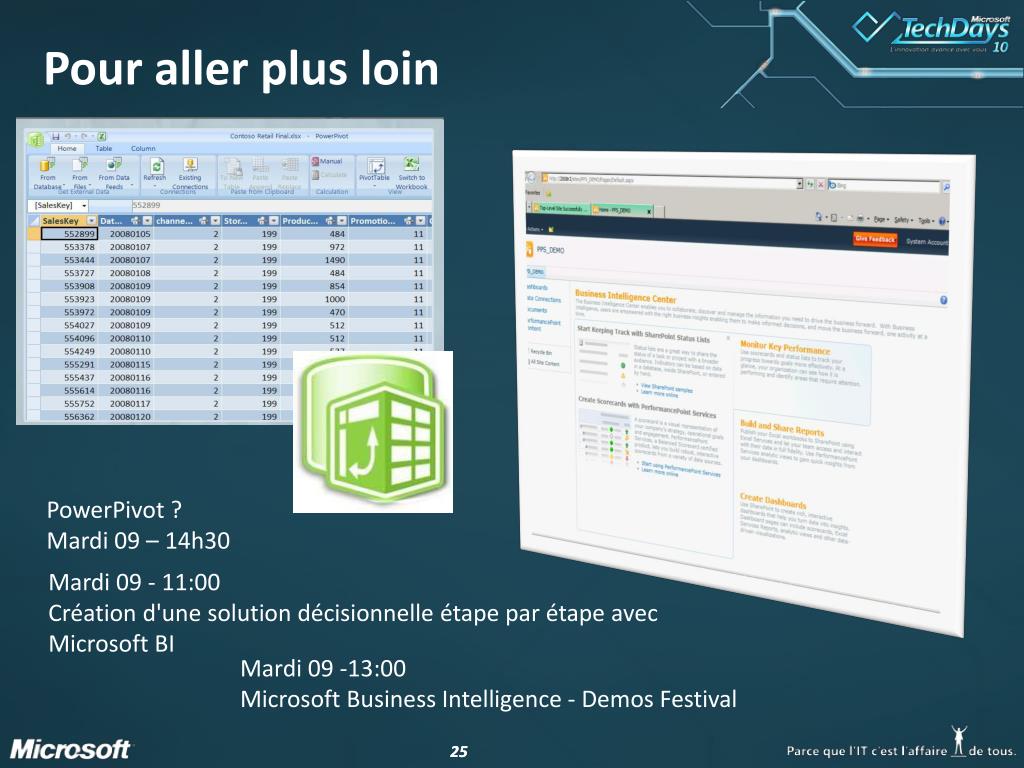

  24. Pour aller plus loin PowerPivot ? Mardi 09 – 14h30 Mardi 09 - 11:00 Création d'une solution décisionnelle étape par étape avec Microsoft BI Mardi 09 -13:00 Microsoft Business Intelligence - DemosFestival

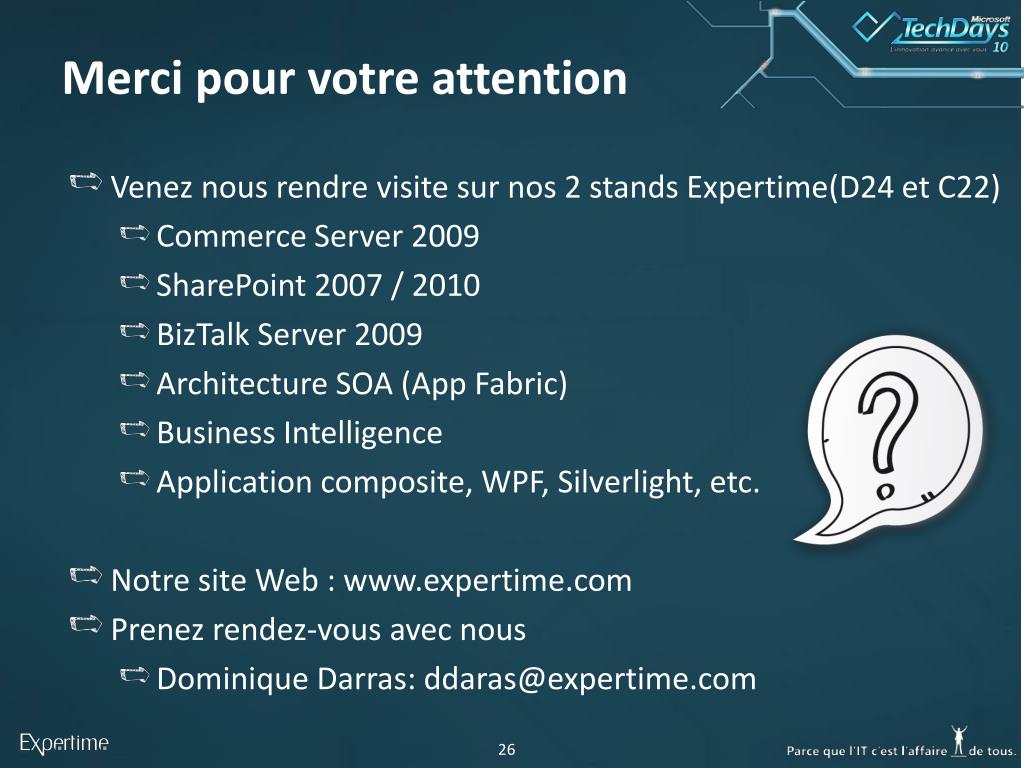

  25. Merci pour votre attention • Venez nous rendre visite sur nos 2 stands Expertime(D24 et C22) • Commerce Server 2009 • SharePoint 2007 / 2010 • BizTalk Server 2009 • Architecture SOA (App Fabric) • Business Intelligence • Application composite, WPF, Silverlight, etc. • Notre site Web : www.expertime.com • Prenez rendez-vous avec nous • Dominique Darras: ddaras@expertime.com

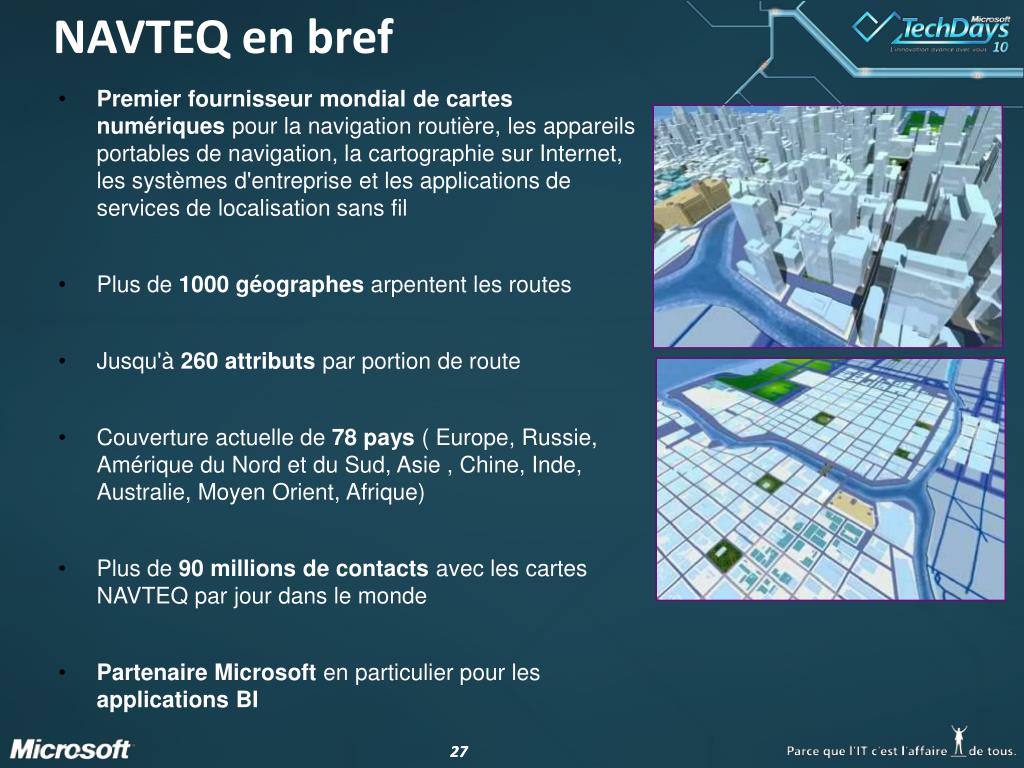

  26. NAVTEQ en bref • Premier fournisseurmondialde cartesnumériques pour la navigation routière, les appareils portables de navigation, la cartographiesur Internet, les systèmesd'entreprise et les applications de services de localisation sans fil • Plus de 1000 géographesarpentent les routes • Jusqu'à260 attributs par portion de route • Couverture actuelle de 78 pays ( Europe, Russie, Amérique du Nord et du Sud, Asie , Chine, Inde, Australie, Moyen Orient, Afrique) • Plus de 90 millions de contacts avec les cartes NAVTEQ par jour dans le monde • Partenaire Microsoft en particulier pour les applications BI
