  1. CLASSIFICACIÓ D’ELEMENTS DE TRANSMISSIÓ Rodes de fricció Engranatges Reductors o multiplicadors Corretges i cadenes ???? Conversors Lineal - Rotació • Eixos paral.lels exteriors • Eixos paral.lels interiors • Eixos concurrents • Amb llanta ranurada • Frontal • Cònic • Esfèric • Toroidal

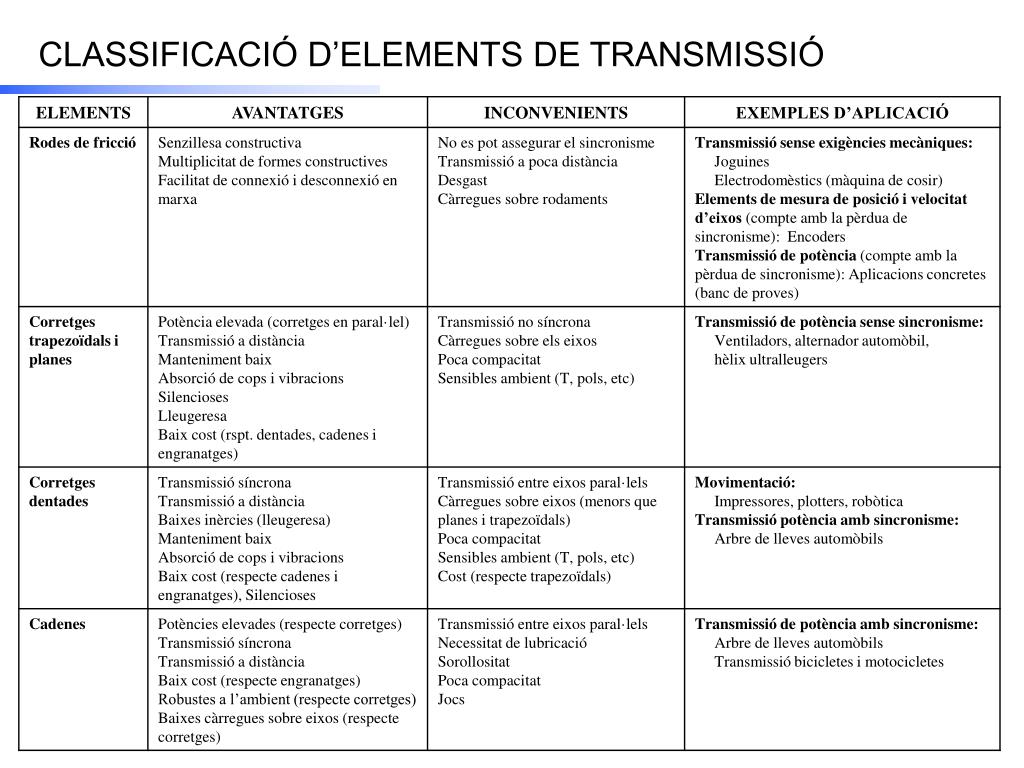

  2. CLASSIFICACIÓ D’ELEMENTS DE TRANSMISSIÓ

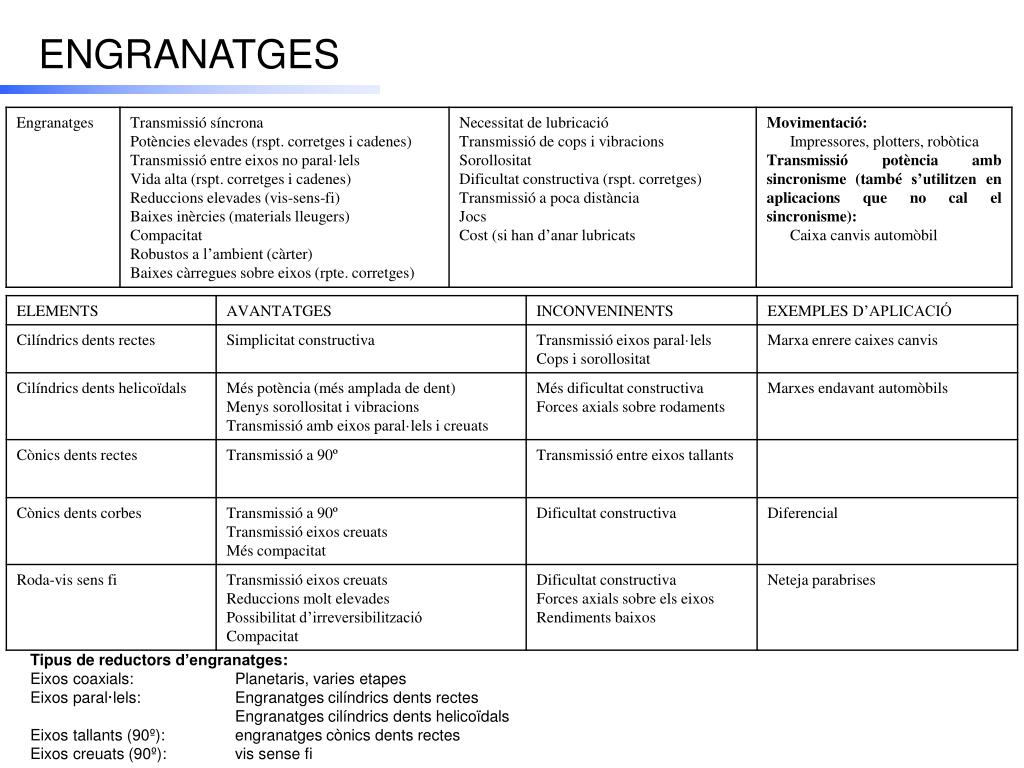

  3. ENGRANATGES Exteriors Rectes Interiors Pinyó i cremallera Eixos paral.lels Helicoidals Eixos creuats Pinyó i cremallera Vis-sens-fi Dents rectes Cònics Dents corbes (hipoidals, espirals, etc.)

  4. ENGRANATGES Tipus de reductors d’engranatges: Eixos coaxials: Planetaris, varies etapes Eixos paral·lels: Engranatges cilíndrics dents rectes Engranatges cilíndrics dents helicoïdals Eixos tallants (90º): engranatges cònics dents rectes Eixos creuats (90º): vis sense fi

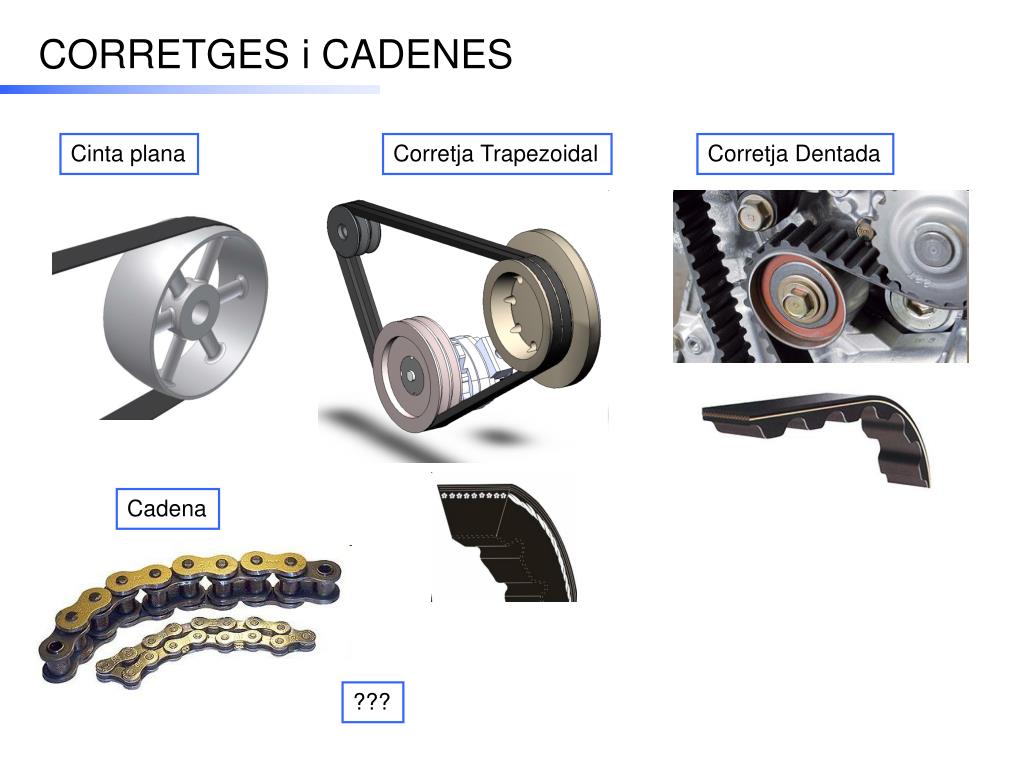

  5. CORRETGES i CADENES Cinta plana Corretja Trapezoidal Corretja Dentada Cadena ???

  6. Per conjunts o mecanismes: lleva-seguidor o biela manovella Per fricció CONVERSORS MOVIMENT LINEAL-ROTACIÓ Pinyó - cremallera Cargol de potència Carro – corretja (cadena, o cable)

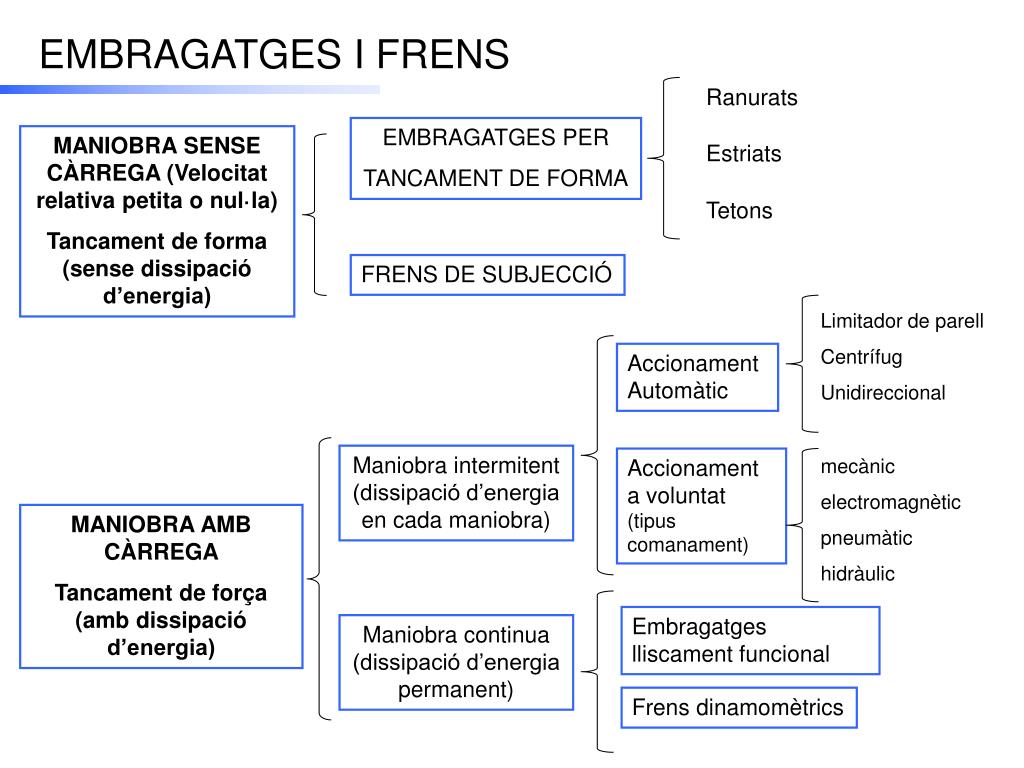

  7. Ranurats EMBRAGATGES PER TANCAMENT DE FORMA EMBRAGATGES I FRENS MANIOBRA SENSE CÀRREGA (Velocitat relativa petita o nul·la) Tancament de forma (sense dissipació d’energia) Estriats Tetons FRENS DE SUBJECCIÓ Limitador de parell Centrífug Unidireccional Accionament Automàtic Maniobra intermitent (dissipació d’energia en cada maniobra) Accionament a voluntat (tipus comanament) mecànic electromagnètic pneumàtic hidràulic MANIOBRA AMB CÀRREGA Tancament de força (amb dissipació d’energia) Embragatges lliscament funcional Maniobra continua (dissipació d’energia permanent) Frens dinamomètrics

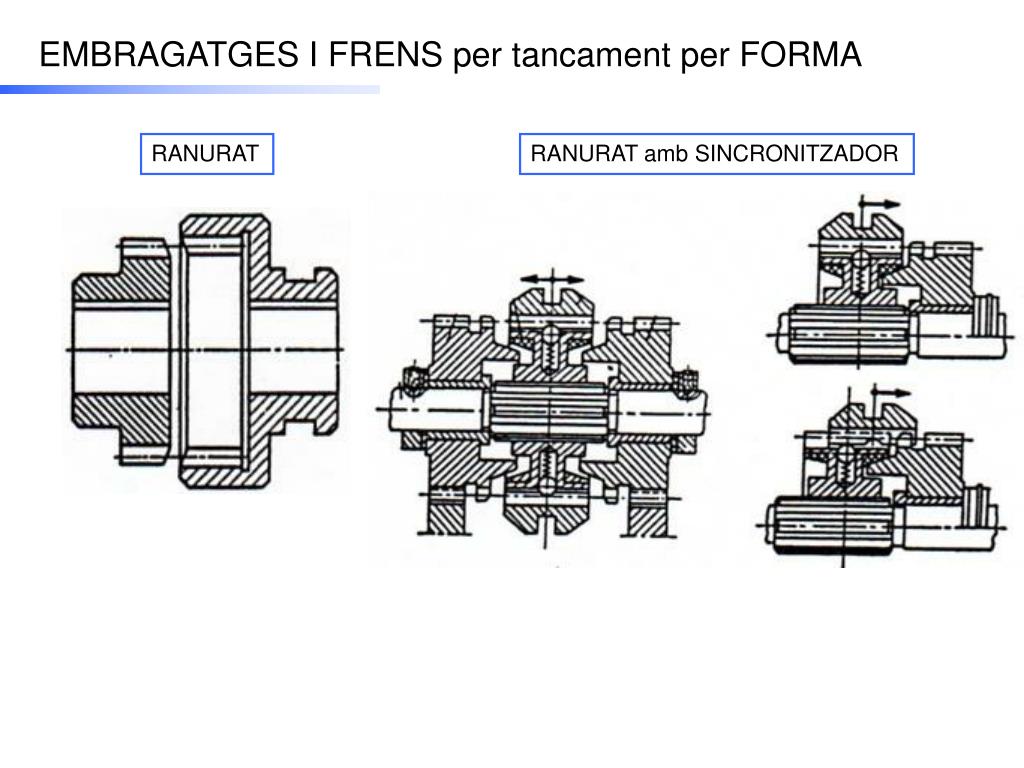

  8. EMBRAGATGES I FRENS per tancament per FORMA RANURAT RANURAT amb SINCRONITZADOR

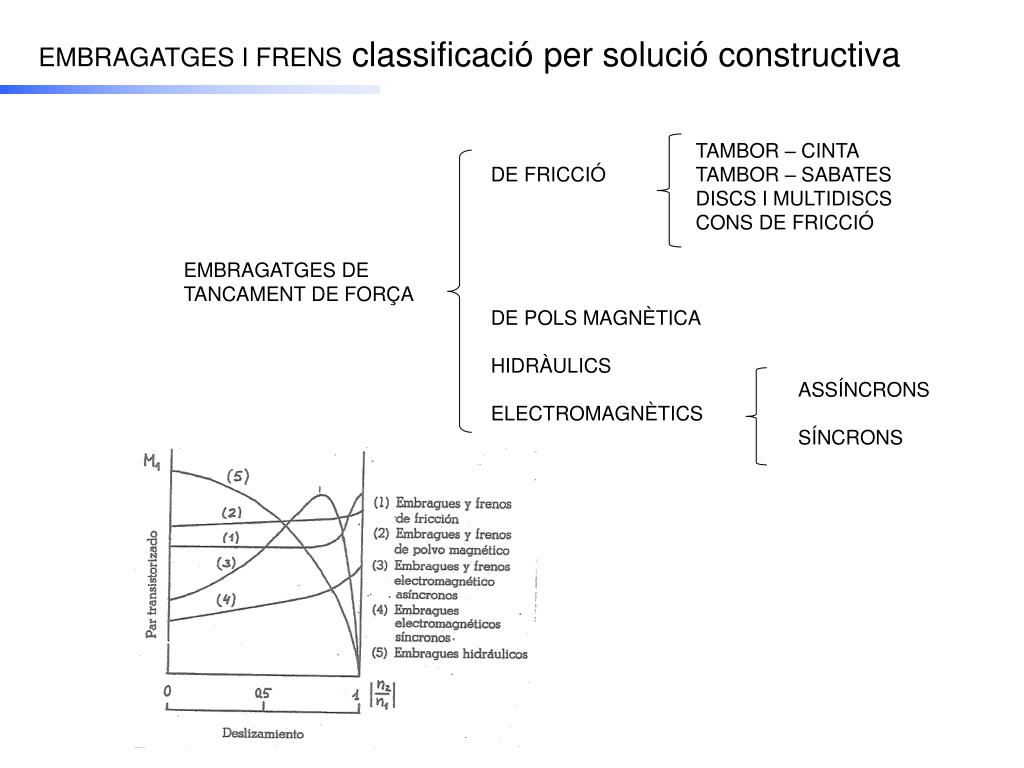

  9. EMBRAGATGES I FRENS classificació per solució constructiva TAMBOR – CINTA DE FRICCIÓ TAMBOR – SABATES DISCS I MULTIDISCS CONS DE FRICCIÓ EMBRAGATGES DE TANCAMENT DE FORÇA DE POLS MAGNÈTICA HIDRÀULICS ASSÍNCRONS ELECTROMAGNÈTICS SÍNCRONS

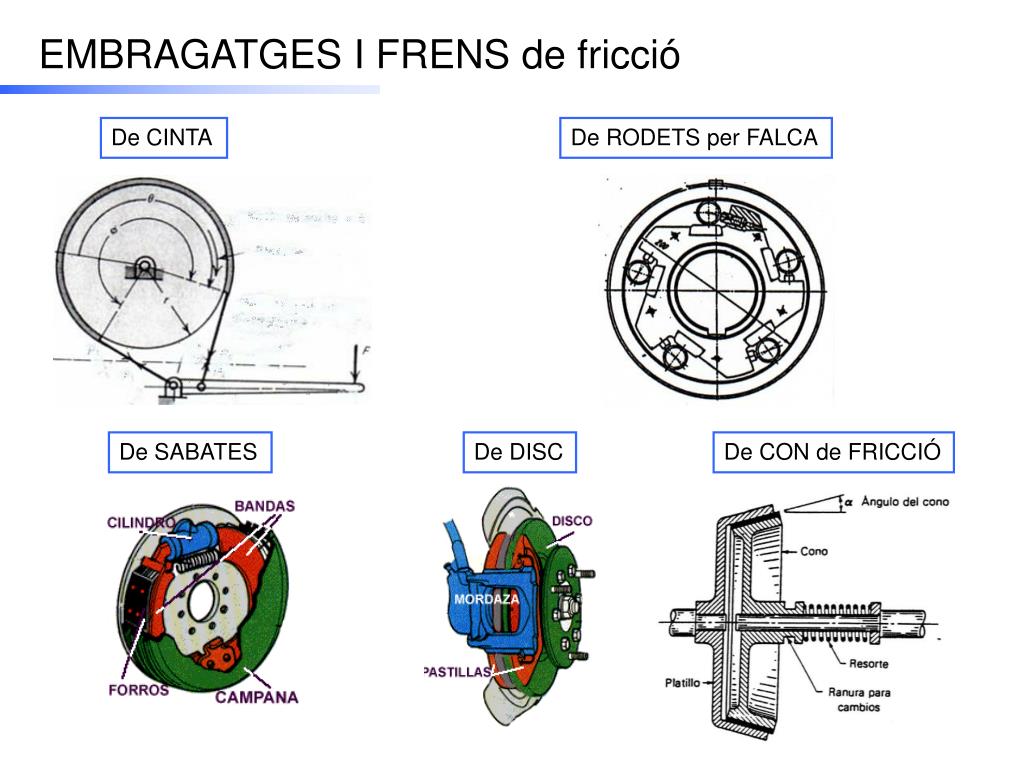

  10. De CINTA De RODETS per FALCA EMBRAGATGES I FRENS de fricció De SABATES De DISC De CON de FRICCIÓ

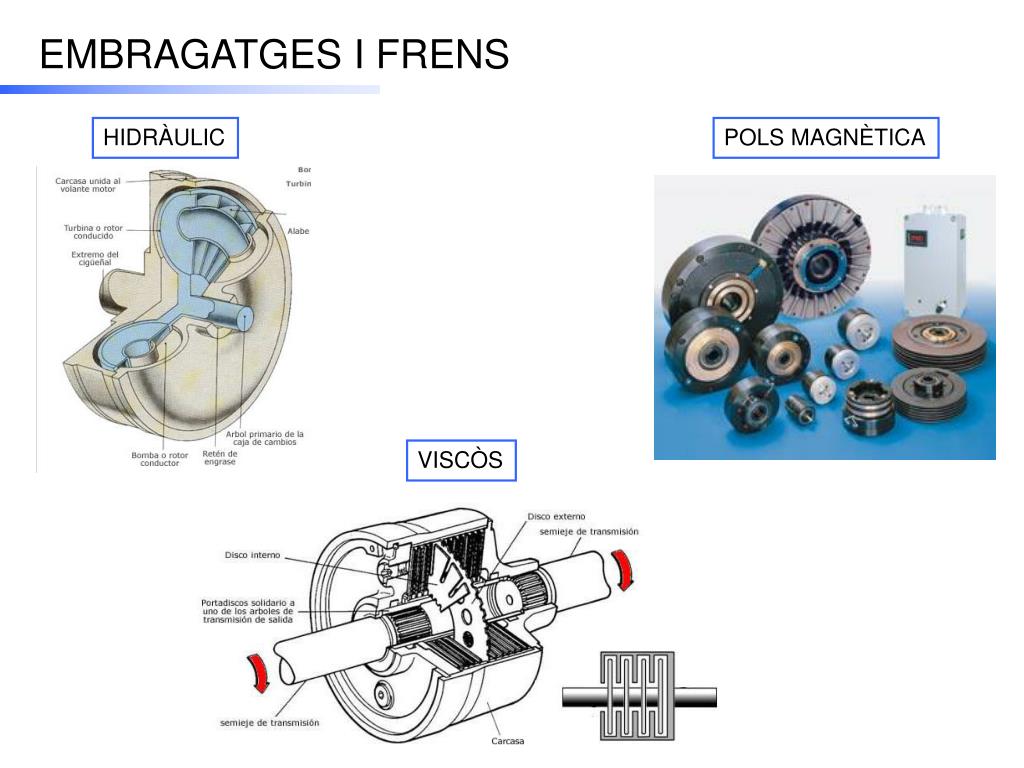

  11. HIDRÀULIC POLS MAGNÈTICA EMBRAGATGES I FRENS VISCÒS

  12. EMBRAGATGES I FRENS

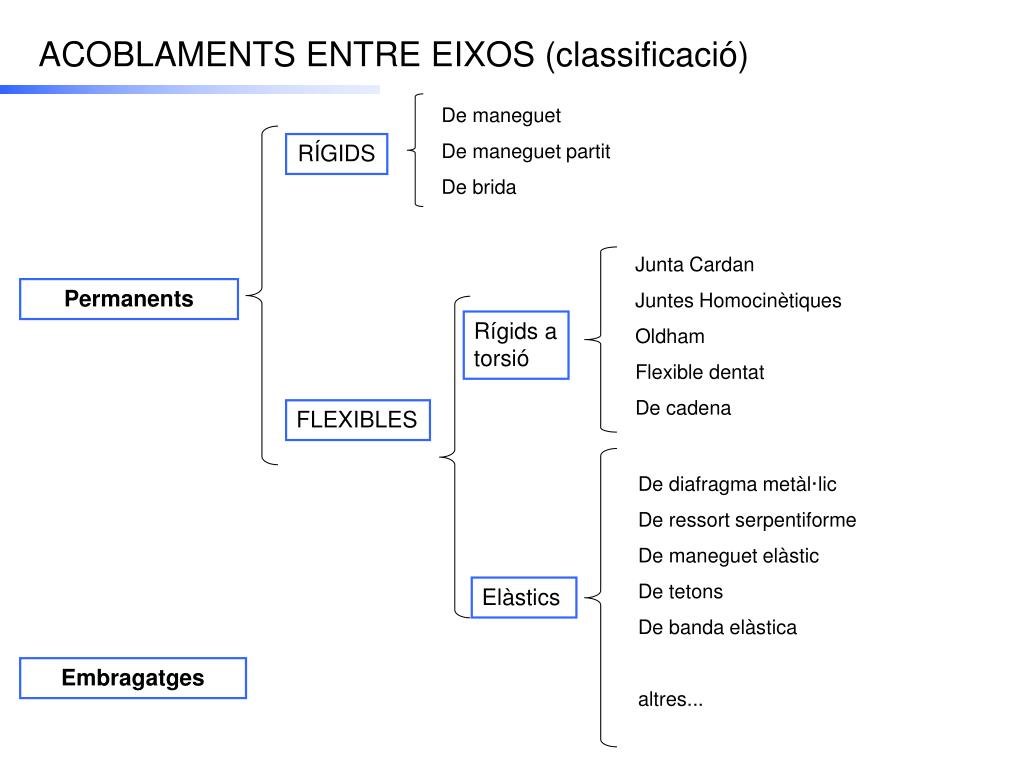

  13. De maneguet De maneguet partit De brida ACOBLAMENTS ENTRE EIXOS (classificació) RÍGIDS Junta Cardan Juntes Homocinètiques Oldham Flexible dentat De cadena Permanents Rígids a torsió FLEXIBLES De diafragma metàl·lic De ressort serpentiforme De maneguet elàstic De tetons De banda elàstica altres... Elàstics Embragatges

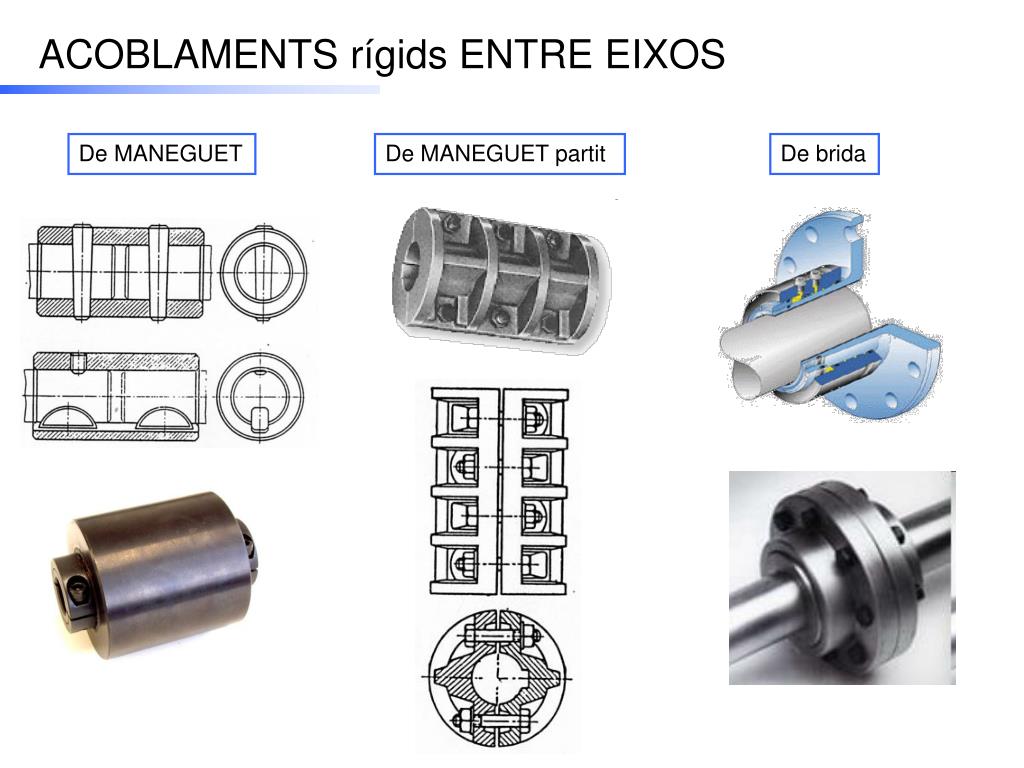

  14. ACOBLAMENTS rígids ENTRE EIXOS De MANEGUET De MANEGUET partit De brida

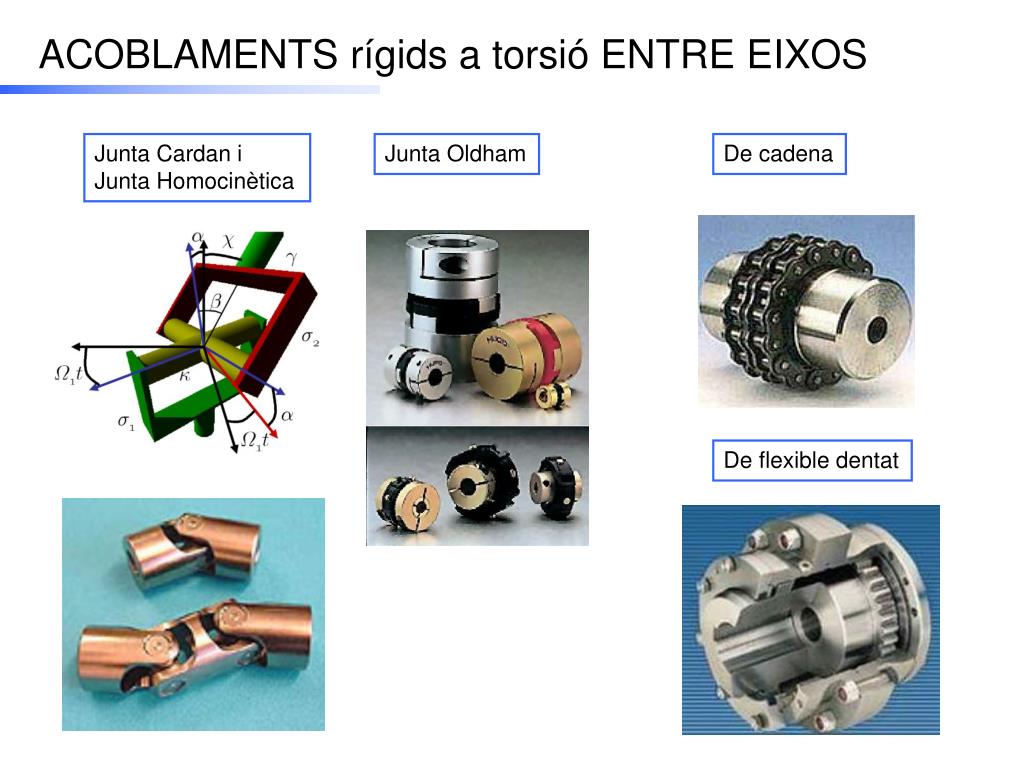

  15. ACOBLAMENTS rígids a torsió ENTRE EIXOS Junta Cardan i Junta Homocinètica Junta Oldham De cadena De flexible dentat

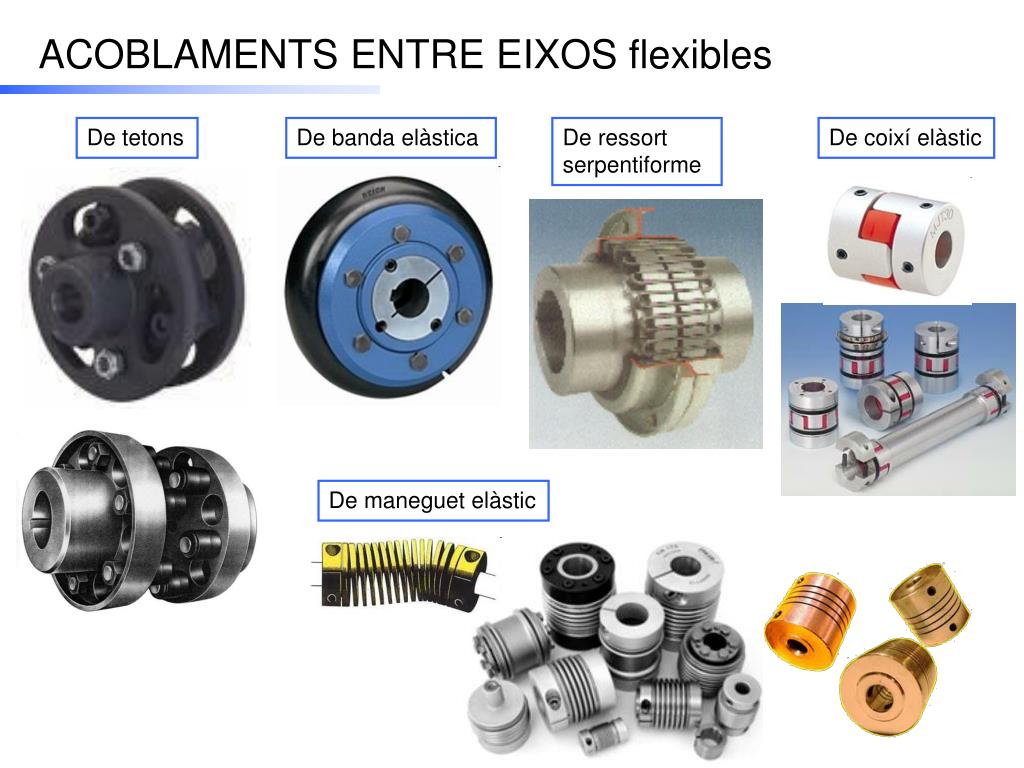

  16. De tetons De banda elàstica De ressort serpentiforme De coixí elàstic ACOBLAMENTS ENTRE EIXOS flexibles De maneguet elàstic

  17. LIMITADORS DE PARELL De boles De corrons
