XPEECH SIP DECT TEKNİK ÜRÜN EĞİTİMİ

1. XPEECH SIP DECT TEKNİK ÜRÜN EĞİTİMİ Ergin Boyacı (Bircom – Müşteri Deneyimi ve Ürün Geliştirme) Şubat 2012

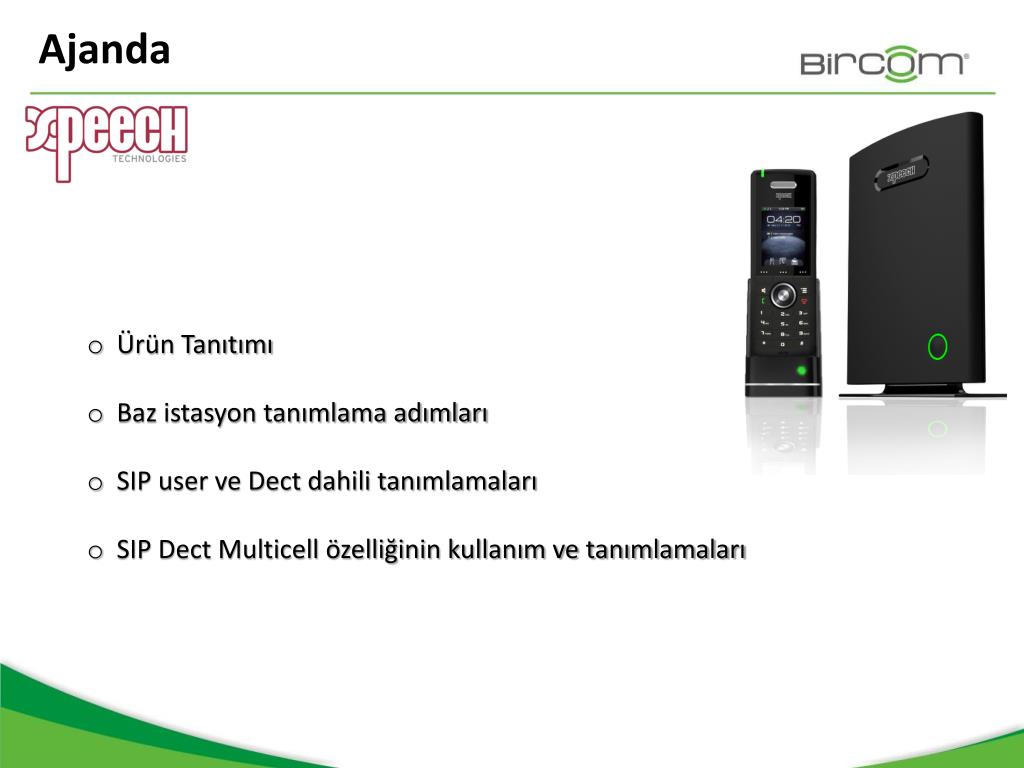

2. Ajanda • Ürün Tanıtımı • Baz istasyon tanımlama adımları • SIP user ve Dect dahili tanımlamaları • SIP Dect Multicell özelliğinin kullanım ve tanımlamaları

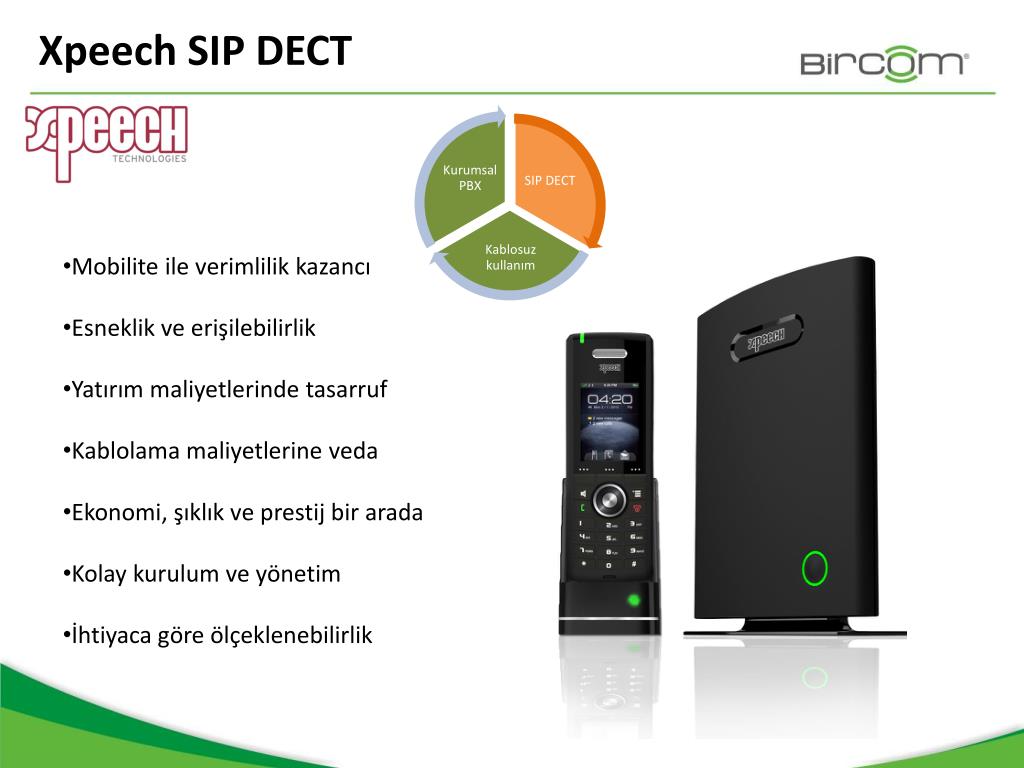

3. Xpeech SIP DECT • Mobilite ile verimlilik kazancı • Esneklik ve erişilebilirlik • Yatırım maliyetlerinde tasarruf • Kablolama maliyetlerine veda • Ekonomi, şıklık ve prestij bir arada • Kolay kurulum ve yönetim • İhtiyaca göre ölçeklenebilirlik

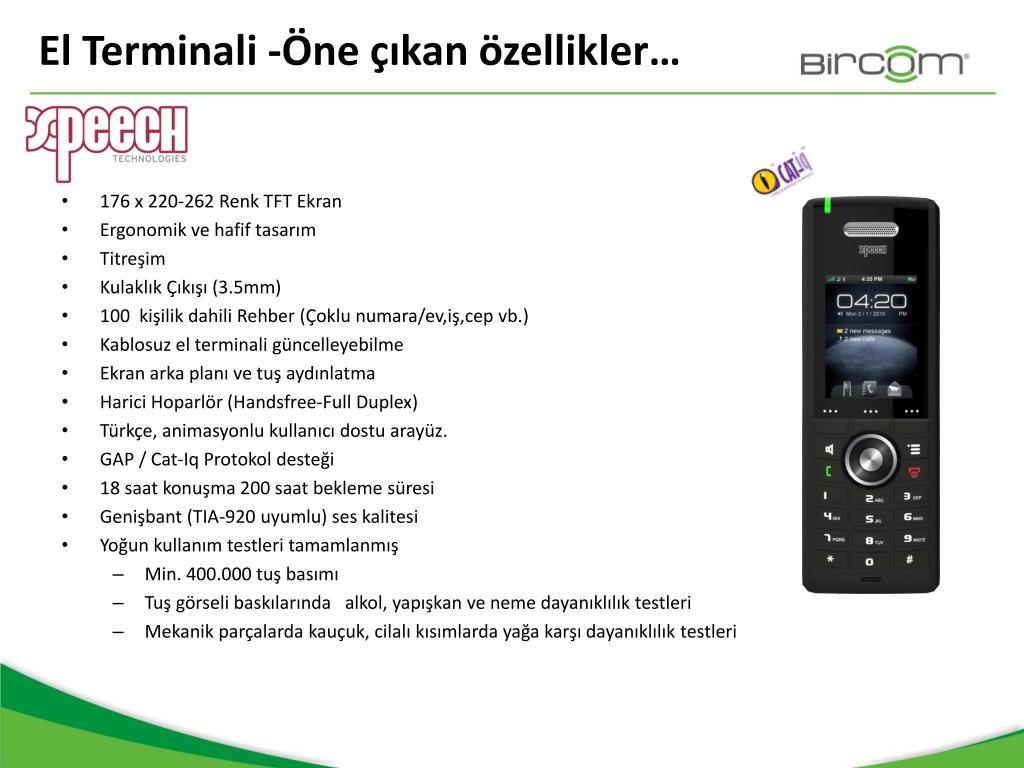

4. El Terminali -Öne çıkan özellikler… • 176 x 220-262 Renk TFT Ekran • Ergonomik ve hafif tasarım • Titreşim • Kulaklık Çıkışı (3.5mm) • 100 kişilik dahili Rehber (Çoklu numara/ev,iş,cep vb.) • Kablosuz el terminali güncelleyebilme • Ekran arka planı ve tuş aydınlatma • Harici Hoparlör (Handsfree-FullDuplex) • Türkçe, animasyonlu kullanıcı dostu arayüz. • GAP / Cat-Iq Protokol desteği • 18 saat konuşma 200 saat bekleme süresi • Genişbant (TIA-920 uyumlu) ses kalitesi • Yoğun kullanım testleri tamamlanmış • Min. 400.000 tuş basımı • Tuş görseli baskılarında alkol, yapışkan ve neme dayanıklılık testleri • Mekanik parçalarda kauçuk, cilalı kısımlarda yağa karşı dayanıklılık testleri

5. El Terminali -Öne çıkan özellikler… Türkçe Dil Seçeneği • Kullanıcı dostu animasyonlu telefon arayüzü

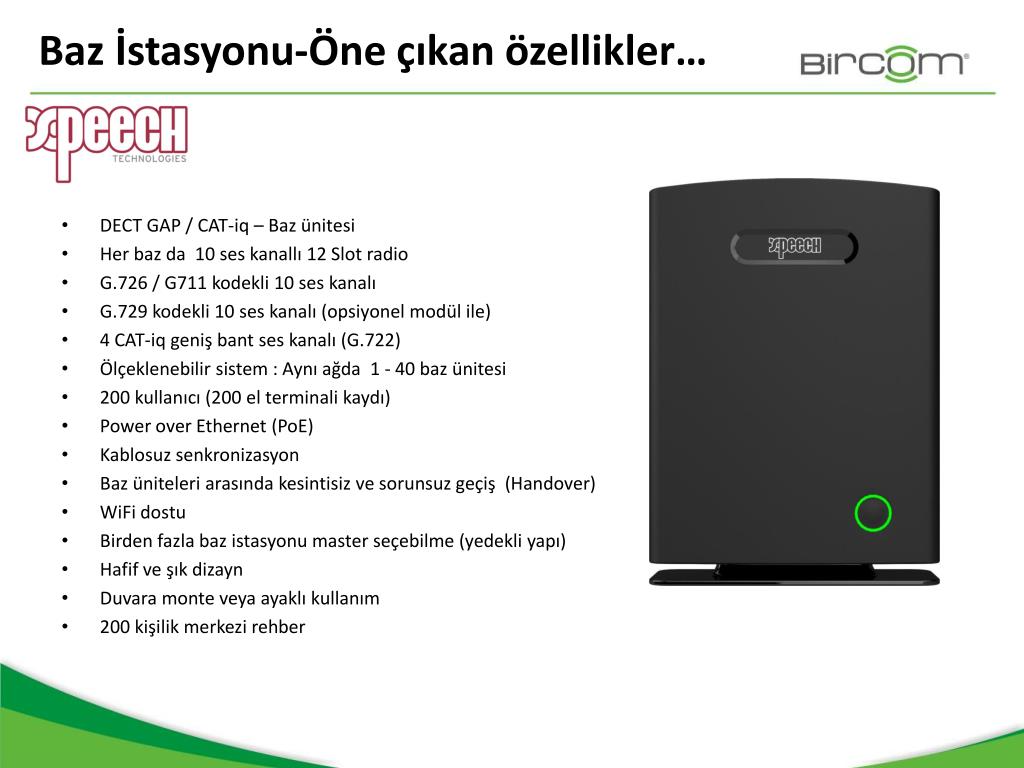

6. Baz İstasyonu-Öne çıkan özellikler… • DECT GAP / CAT-iq – Bazünitesi • Her bazda 10 seskanallı 12 Slot radio • G.726 / G711 kodekli 10 seskanalı • G.729 kodekli 10 seskanalı (opsiyonel modül ile) • 4 CAT-iqgenişbantseskanalı (G.722) • Ölçeklenebilirsistem : Aynıağda 1 - 40 bazünitesi • 200 kullanıcı (200 el terminalikaydı) • Power over Ethernet (PoE) • Kablosuzsenkronizasyon • Bazüniteleriarasındakesintisizve sorunsuz geçiş (Handover) • WiFidostu • Birden fazla baz istasyonu master seçebilme (yedekli yapı) • Hafif ve şık dizayn • Duvara monte veya ayaklı kullanım • 200 kişilik merkezi rehber

7. Kullanıcı dostu yönetim arayüzü Türkçe Dil Seçeneği

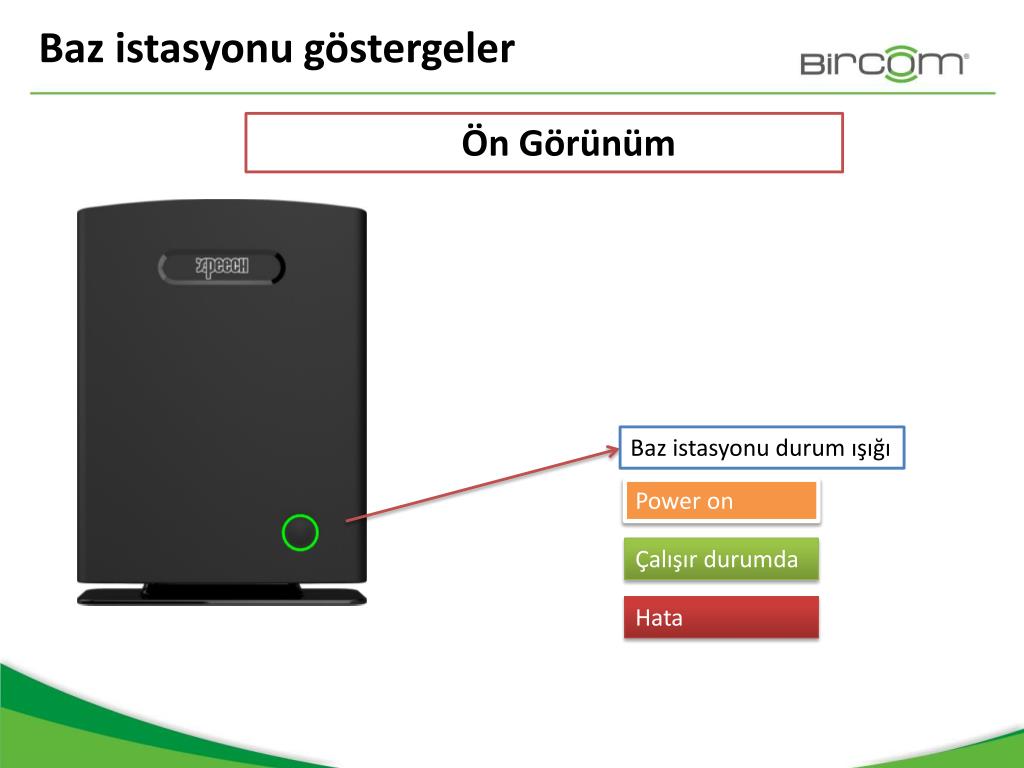

8. Baz istasyonu göstergeler Ön Görünüm Baz istasyonu durum ışığı Power on Çalışır durumda Hata

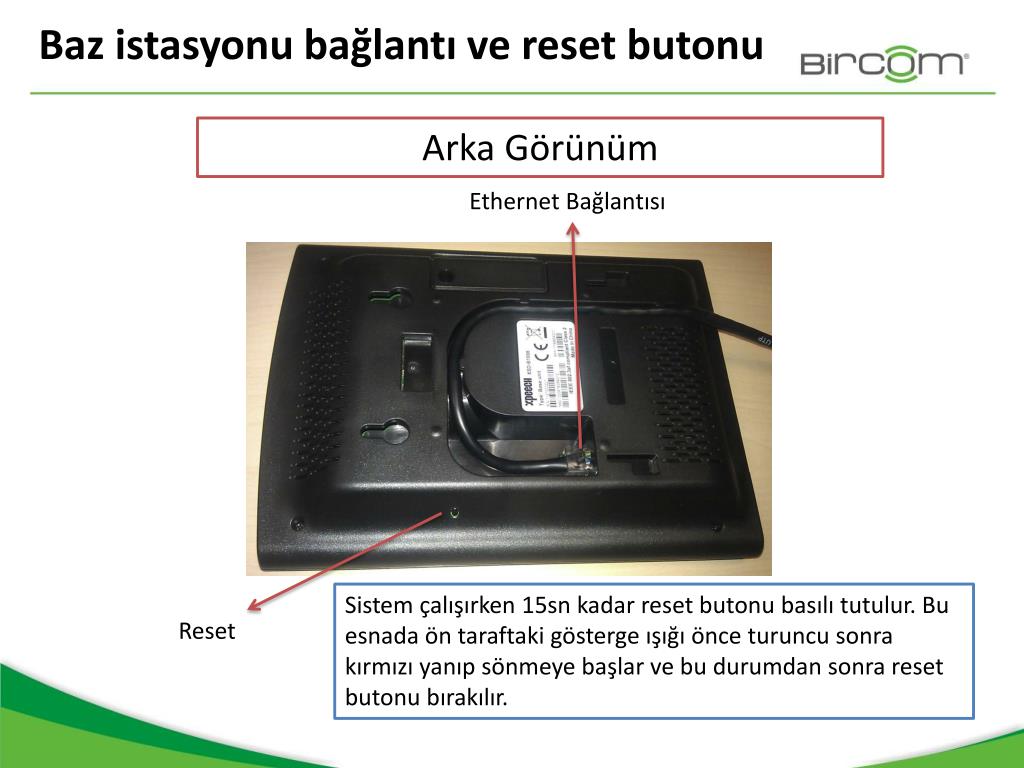

9. Baz istasyonu bağlantı ve reset butonu Arka Görünüm Ethernet Bağlantısı Sistem çalışırken 15sn kadar reset butonu basılı tutulur. Bu esnada ön taraftaki gösterge ışığı önce turuncu sonra kırmızı yanıp sönmeye başlar ve bu durumdan sonra reset butonu bırakılır. Reset

10. Opsiyonel G729 modülü G729 modülü G729 modülünün soketi / yuvası

11. Baz İstasyon Tanımlamaları

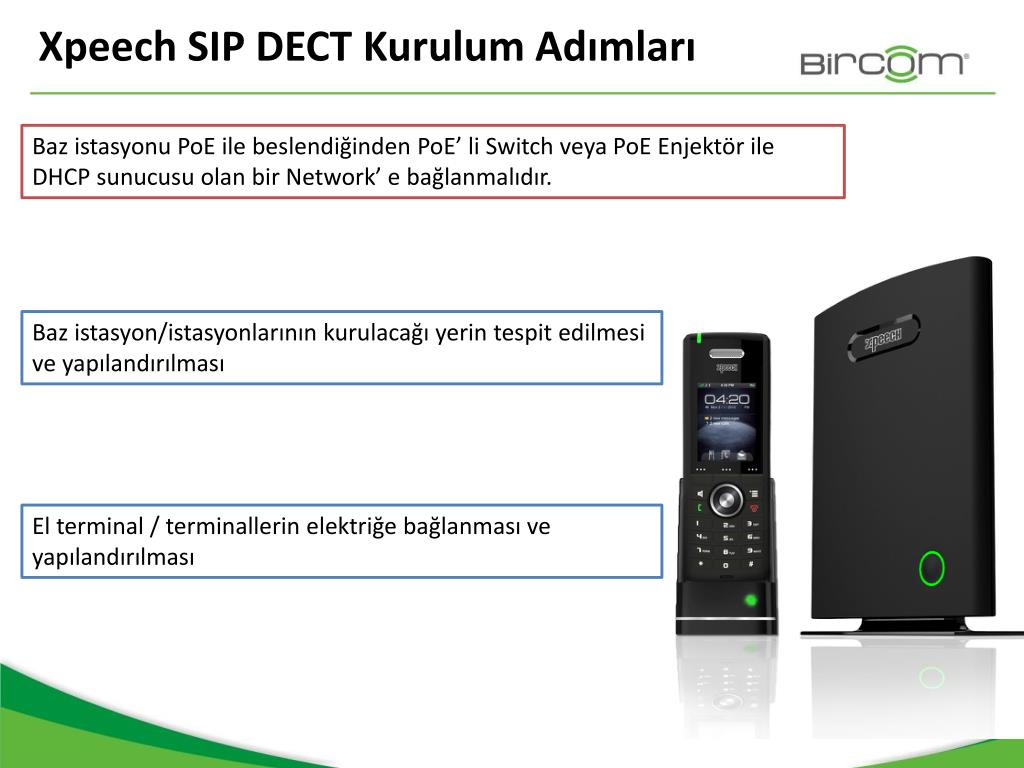

12. Xpeech SIP DECT Kurulum Adımları Baz istasyonu PoE ile beslendiğinden PoE’ li Switch veya PoE Enjektör ile DHCP sunucusu olan bir Network’ e bağlanmalıdır. Baz istasyon/istasyonlarının kurulacağı yerin tespit edilmesi ve yapılandırılması El terminal / terminallerin elektriğe bağlanması ve yapılandırılması

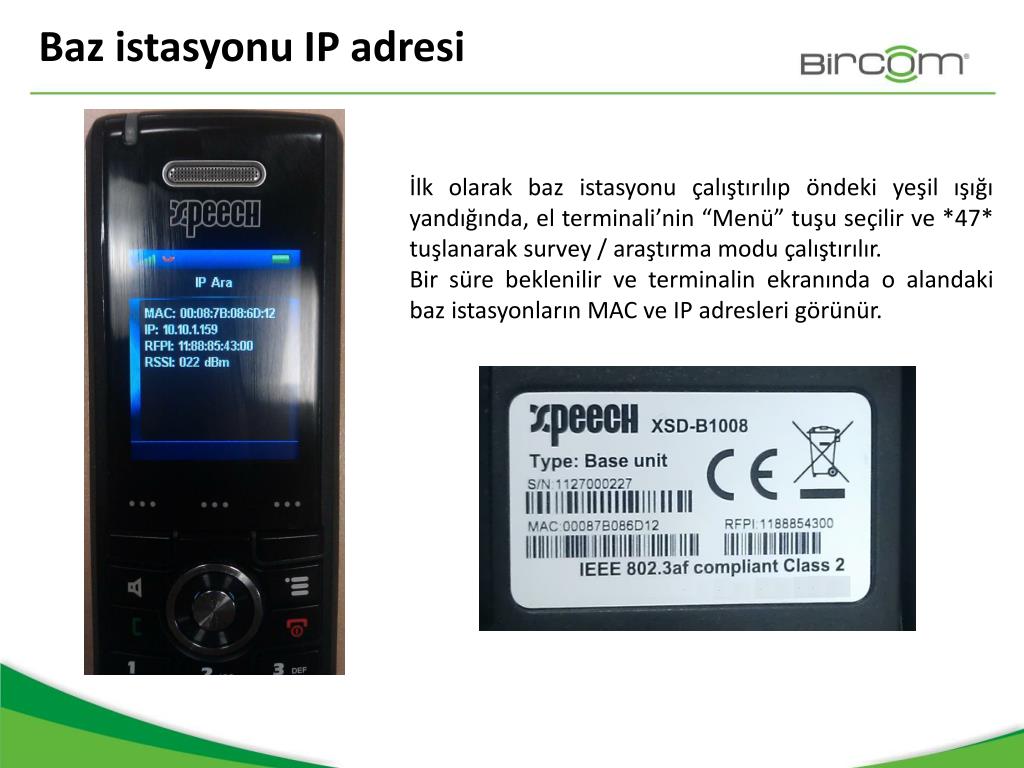

13. Baz istasyonu IP adresi İlk olarak baz istasyonu çalıştırılıp öndeki yeşil ışığı yandığında, el terminali’nin “Menü” tuşu seçilir ve *47* tuşlanarak survey / araştırma modu çalıştırılır. Bir süre beklenilir ve terminalin ekranında o alandaki baz istasyonların MAC ve IP adresleri görünür.

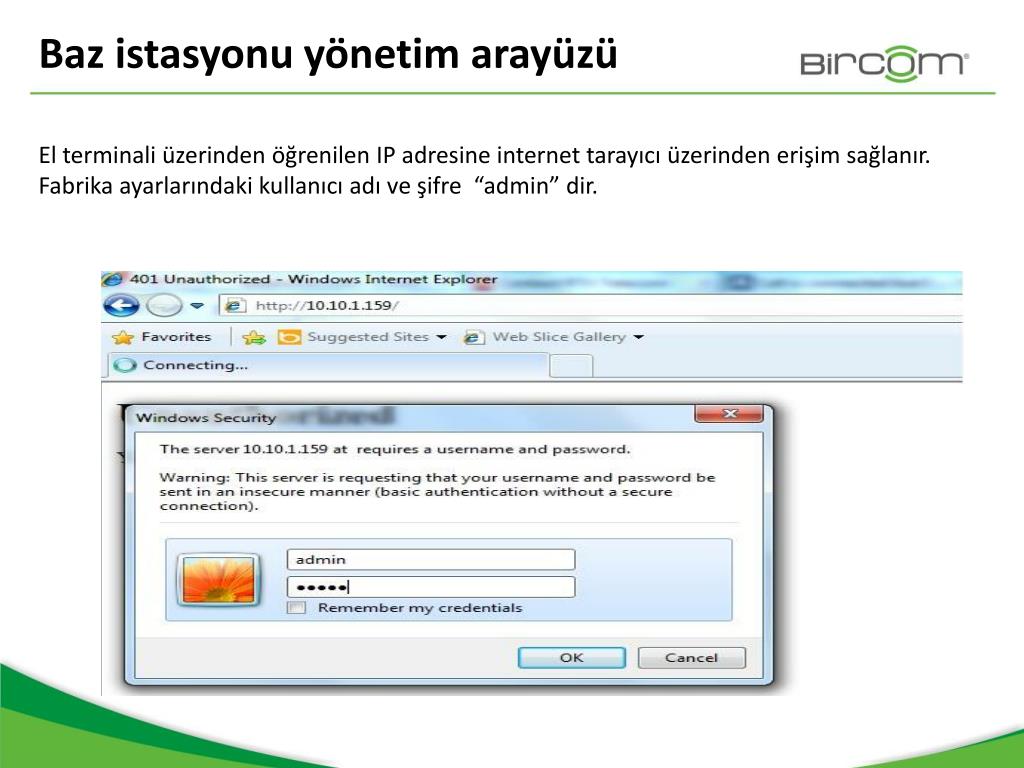

14. Baz istasyonu yönetim arayüzü El terminali üzerinden öğrenilen IP adresine internet tarayıcı üzerinden erişim sağlanır. Fabrika ayarlarındaki kullanıcı adı ve şifre “admin” dir.

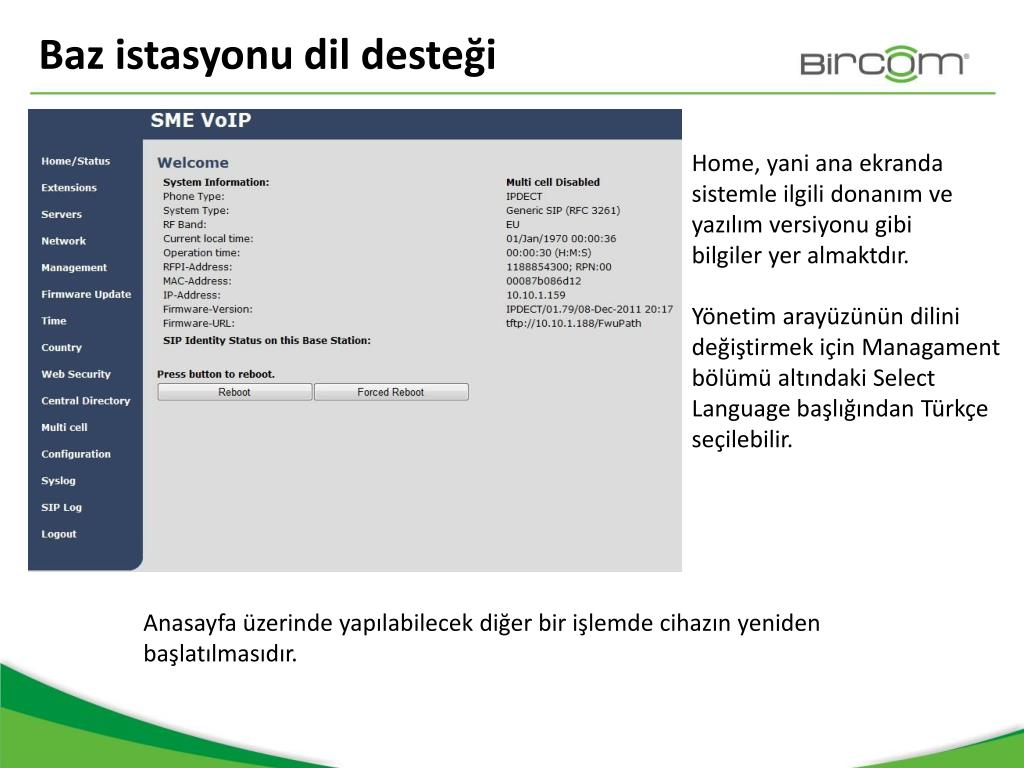

15. Baz istasyonu dil desteği Home, yani ana ekranda sistemle ilgili donanım ve yazılım versiyonu gibi bilgiler yer almaktdır. Yönetim arayüzünün dilini değiştirmek için Managament bölümü altındaki Select Language başlığından Türkçe seçilebilir. Anasayfa üzerinde yapılabilecek diğer bir işlemde cihazın yeniden başlatılmasıdır.

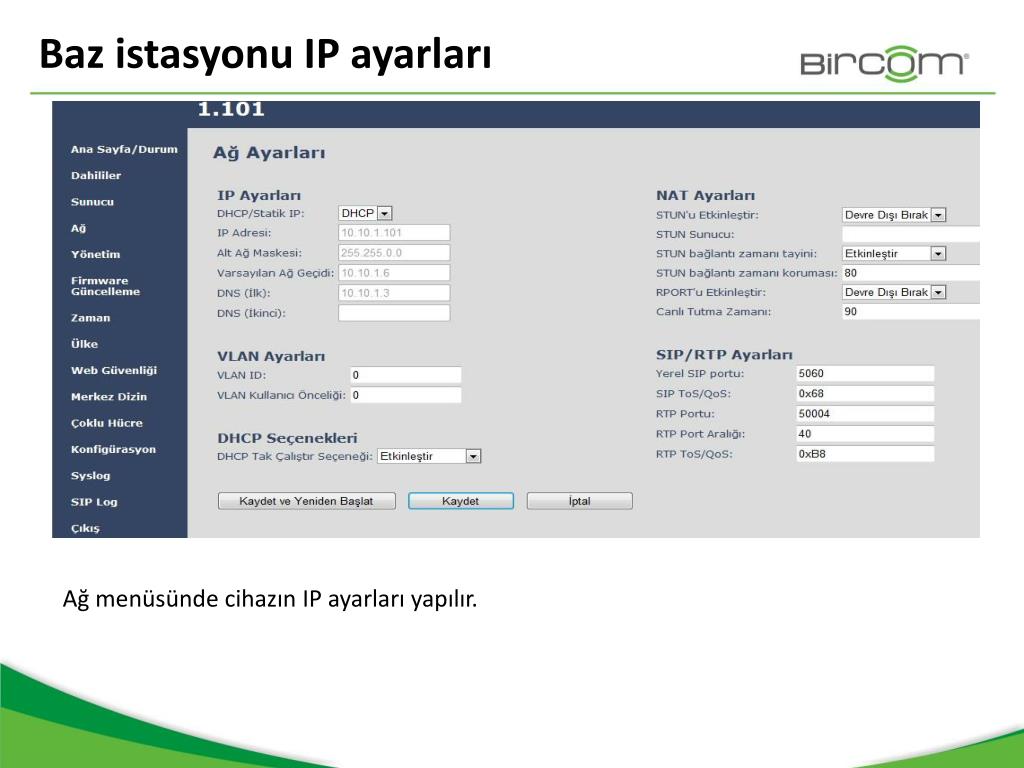

16. Baz istasyonu IP ayarları Ağ menüsünde cihazın IP ayarları yapılır.

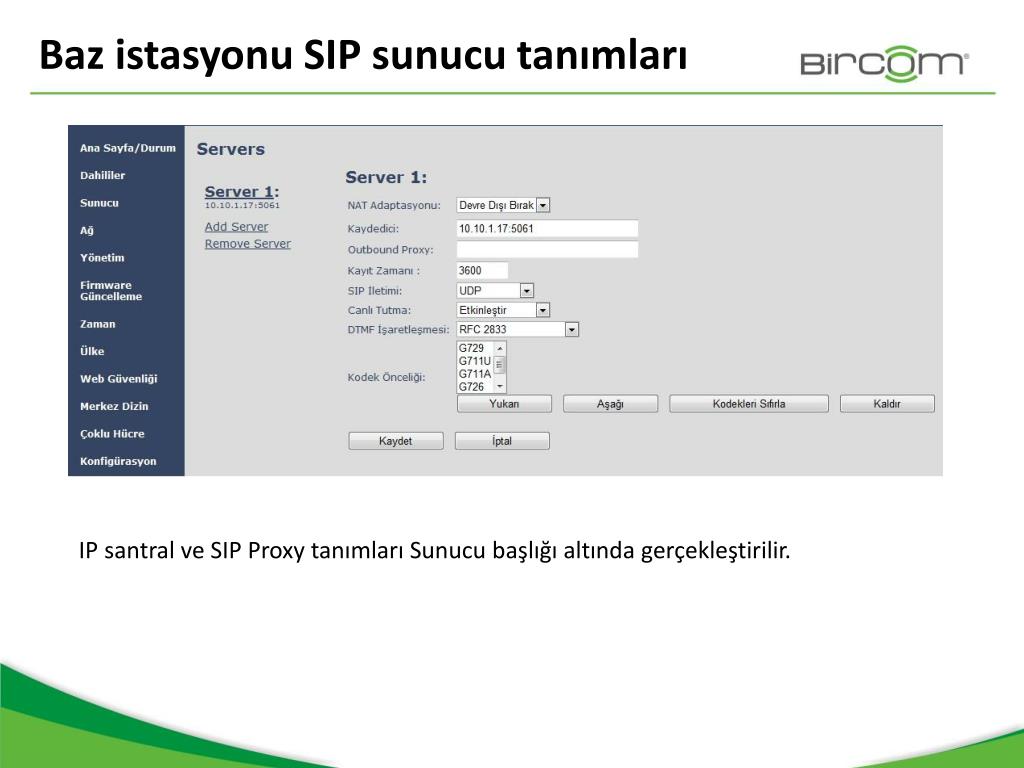

17. Baz istasyonu SIP sunucu tanımları IP santral ve SIP Proxy tanımları Sunucu başlığı altında gerçekleştirilir.

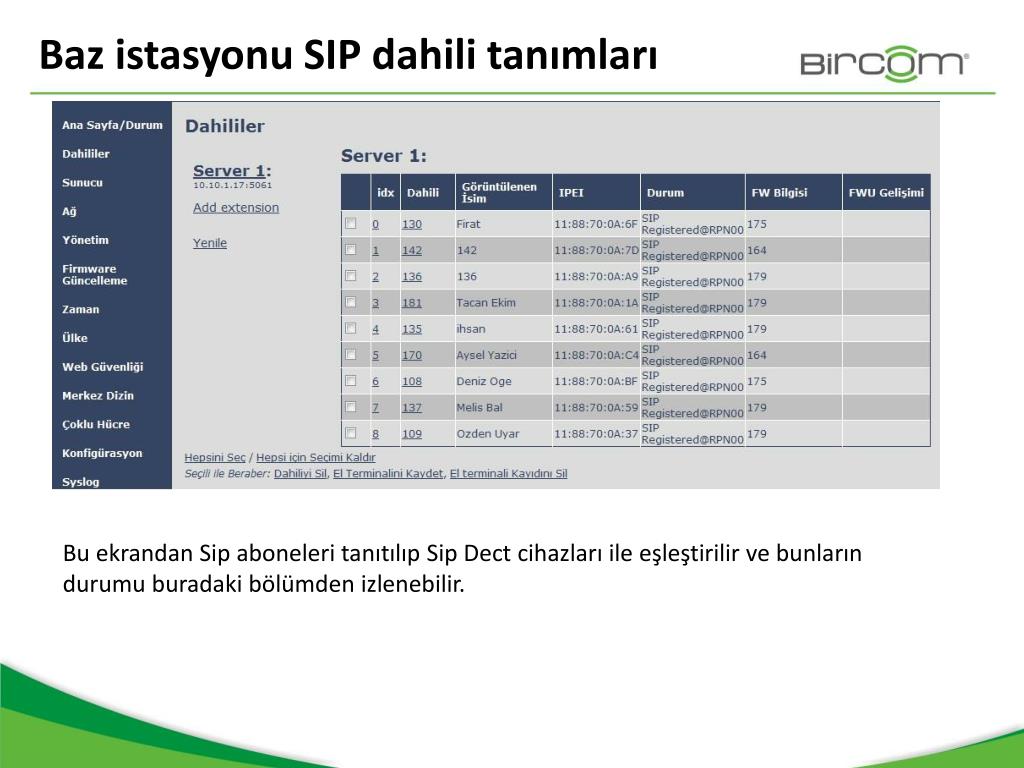

18. Baz istasyonu SIP dahili tanımları Bu ekrandan Sip aboneleri tanıtılıp Sip Dect cihazları ile eşleştirilir ve bunların durumu buradaki bölümden izlenebilir.

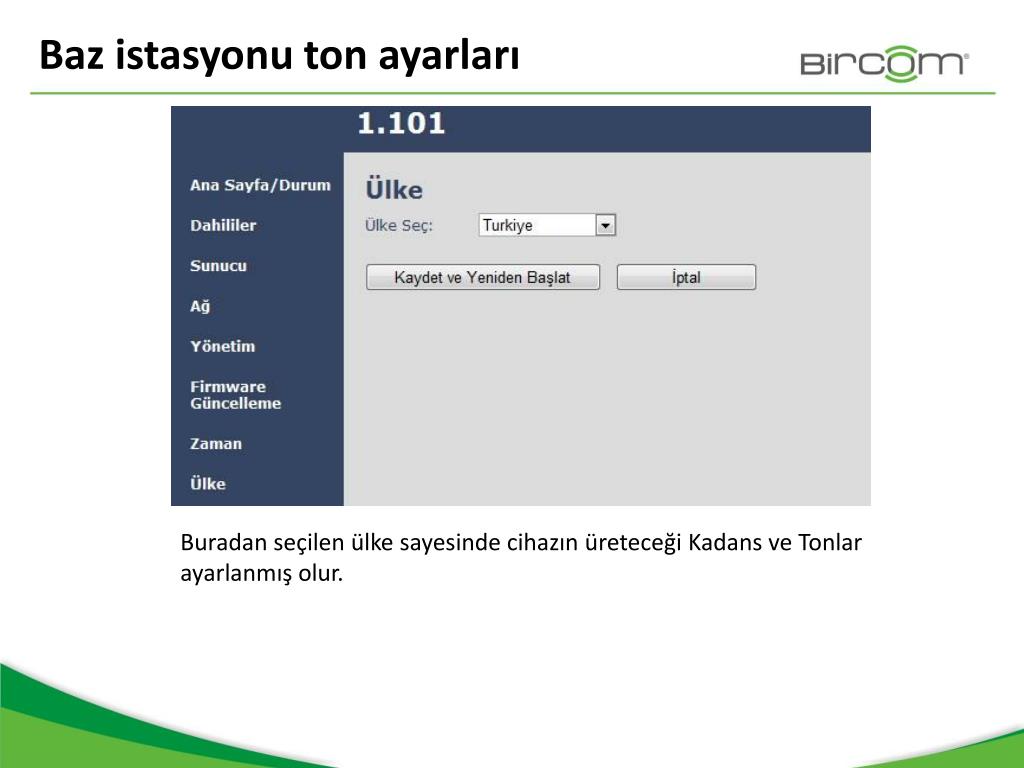

19. Baz istasyonu ton ayarları Buradan seçilen ülke sayesinde cihazın üreteceği Kadans ve Tonlar ayarlanmış olur.

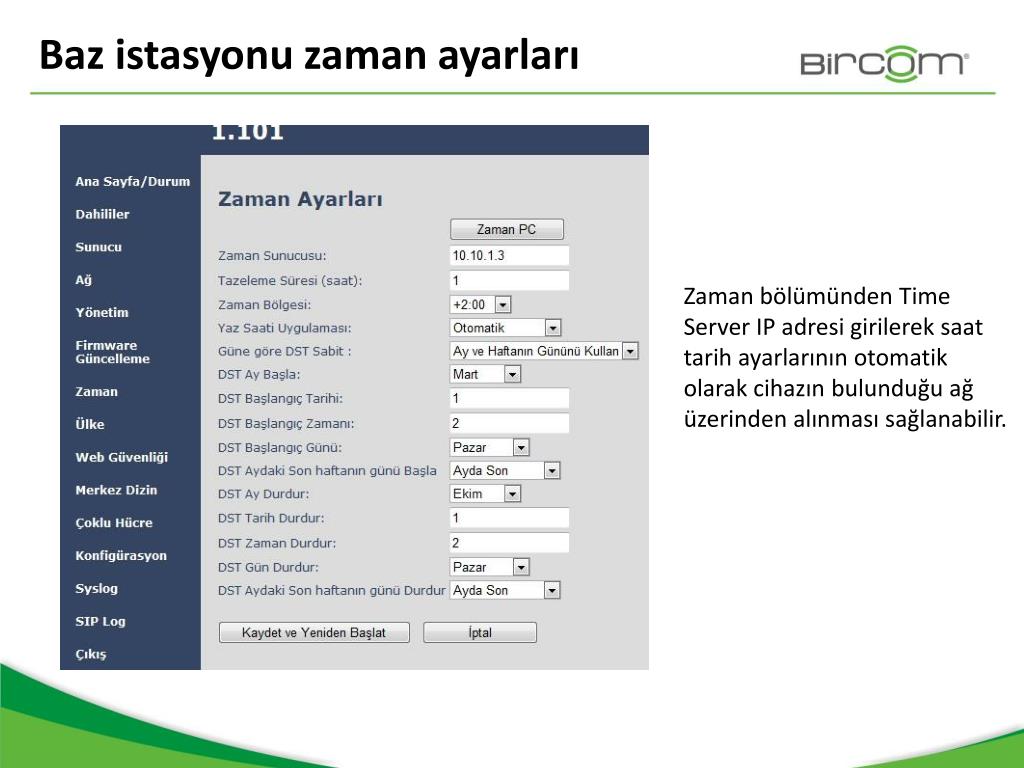

20. Baz istasyonu zaman ayarları Zaman bölümünden Time Server IP adresi girilerek saat tarih ayarlarının otomatik olarak cihazın bulunduğu ağ üzerinden alınması sağlanabilir.

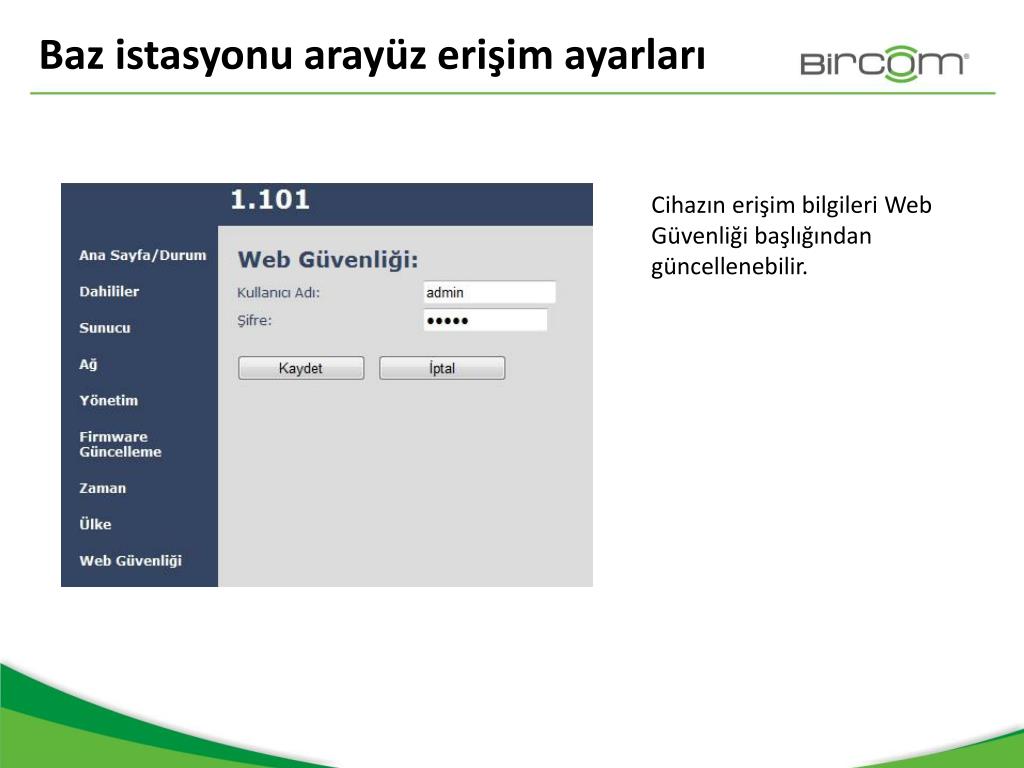

21. Baz istasyonu arayüz erişim ayarları Cihazın erişim bilgileri Web Güvenliği başlığından güncellenebilir.

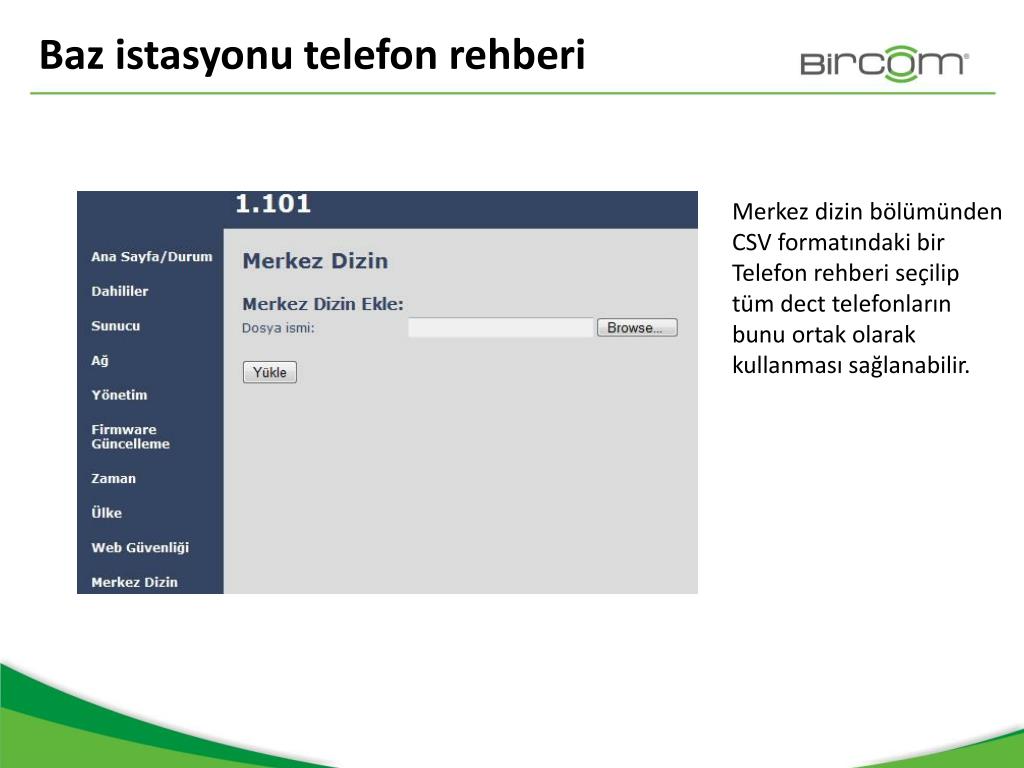

22. Baz istasyonu telefon rehberi Merkez dizin bölümünden CSV formatındaki bir Telefon rehberi seçilip tüm dect telefonların bunu ortak olarak kullanması sağlanabilir.

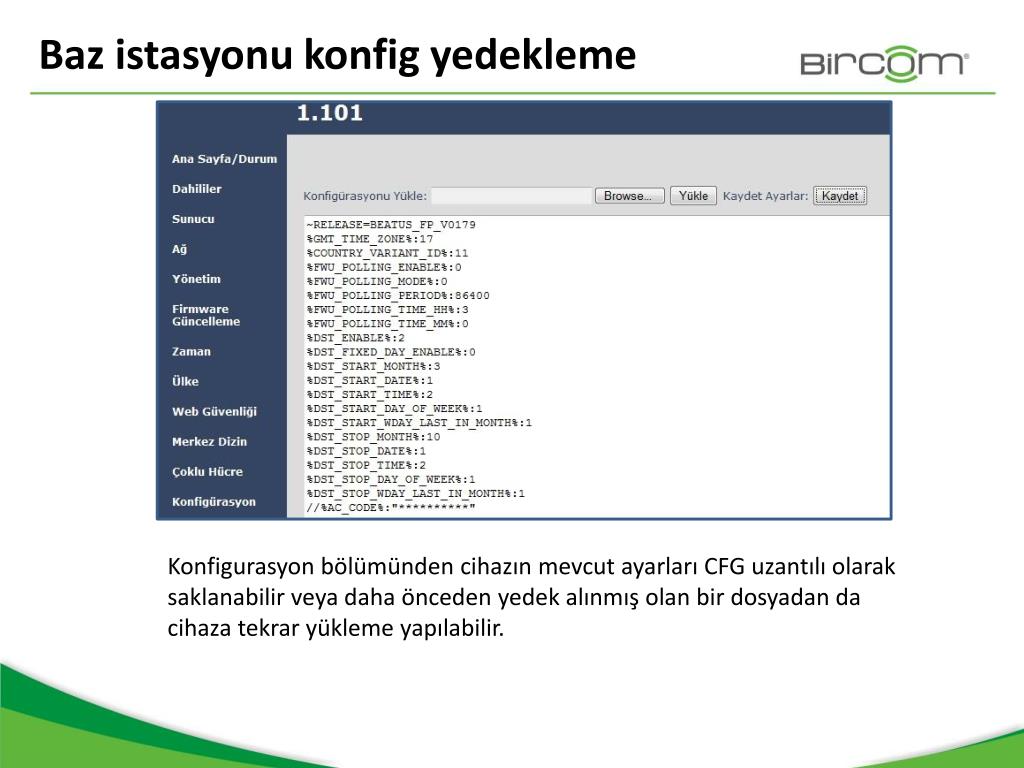

23. Baz istasyonu konfig yedekleme Konfigurasyon bölümünden cihazın mevcut ayarları CFG uzantılı olarak saklanabilir veya daha önceden yedek alınmış olan bir dosyadan da cihaza tekrar yükleme yapılabilir.

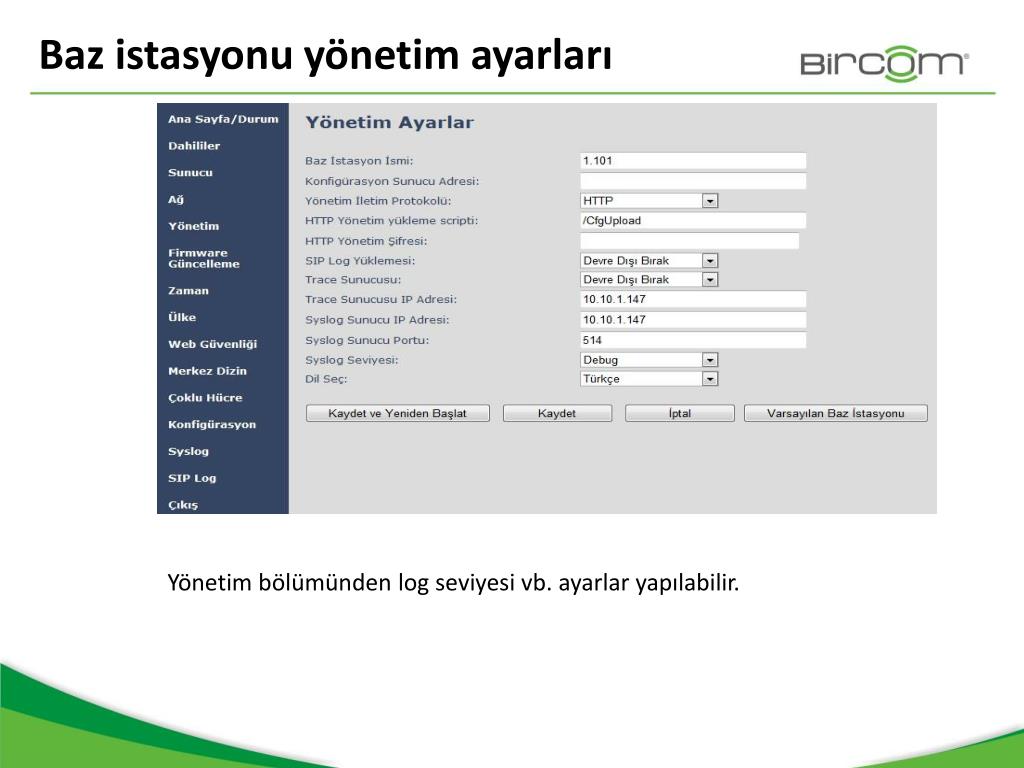

24. Baz istasyonu yönetim ayarları Yönetim bölümünden log seviyesi vb. ayarlar yapılabilir.

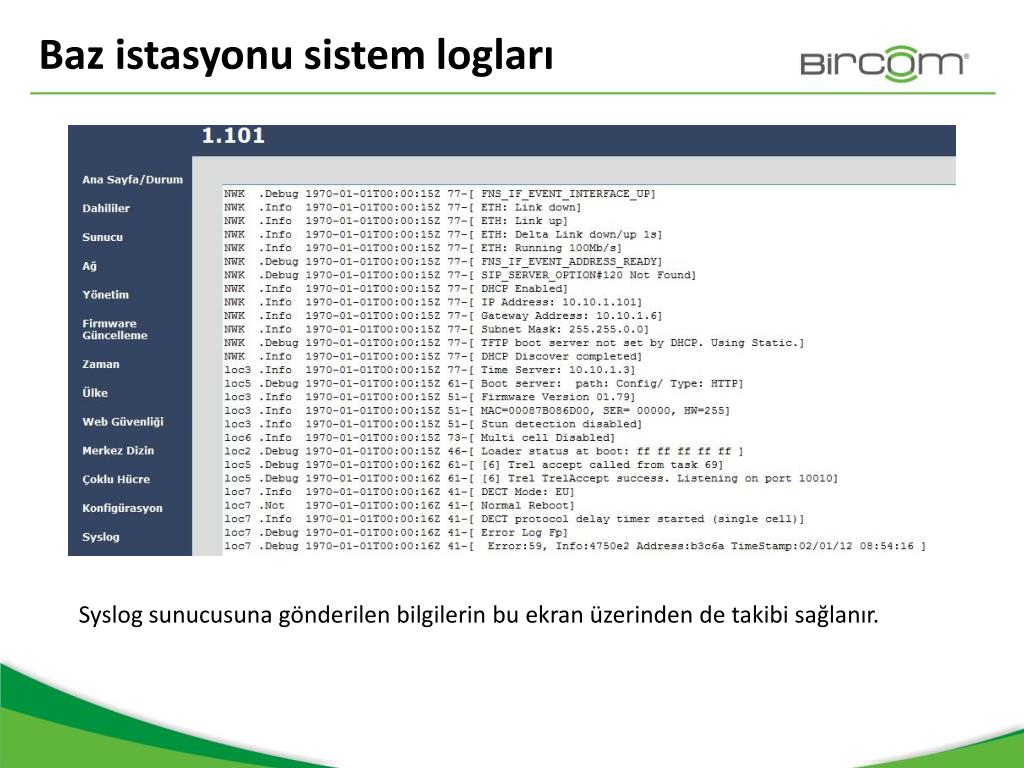

25. Baz istasyonu sistem logları Syslog sunucusuna gönderilen bilgilerin bu ekran üzerinden de takibi sağlanır.

26. Baz istasyonu SIP logları Sip logları bu bölüm üzerinden izlenebilmektedir.

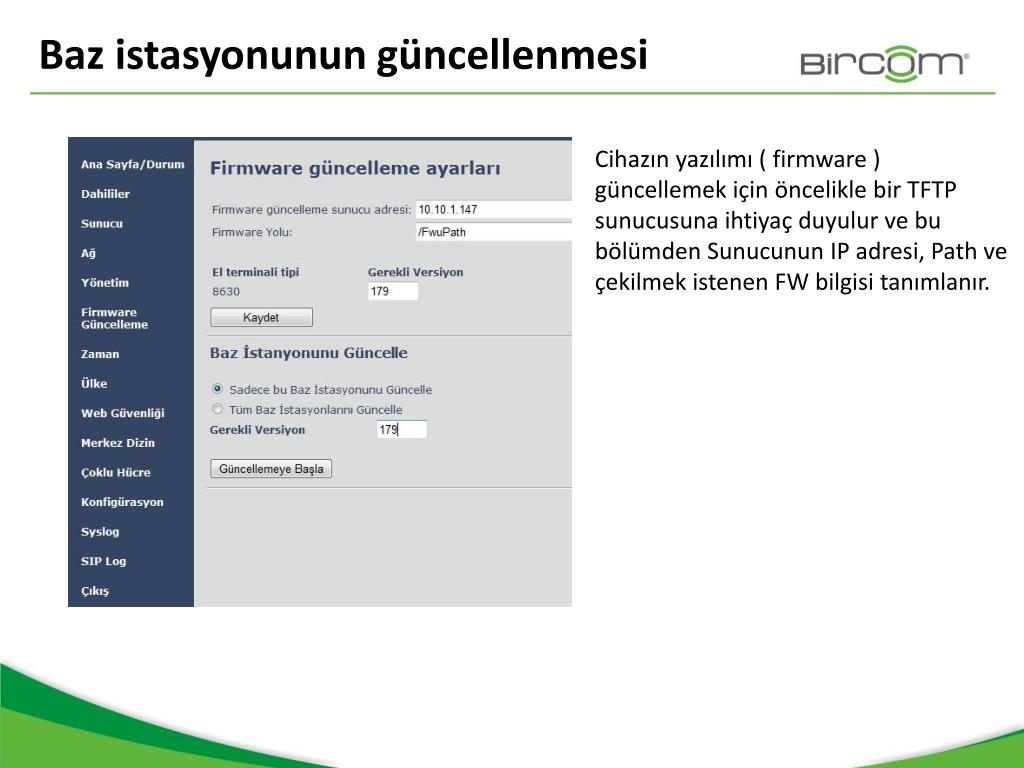

27. Baz istasyonunun güncellenmesi Cihazın yazılımı ( firmware ) güncellemek için öncelikle bir TFTP sunucusuna ihtiyaç duyulur ve bu bölümden Sunucunun IP adresi, Path ve çekilmek istenen FW bilgisi tanımlanır.

28. SIP User ve DECT Telefon Tanımlamaları

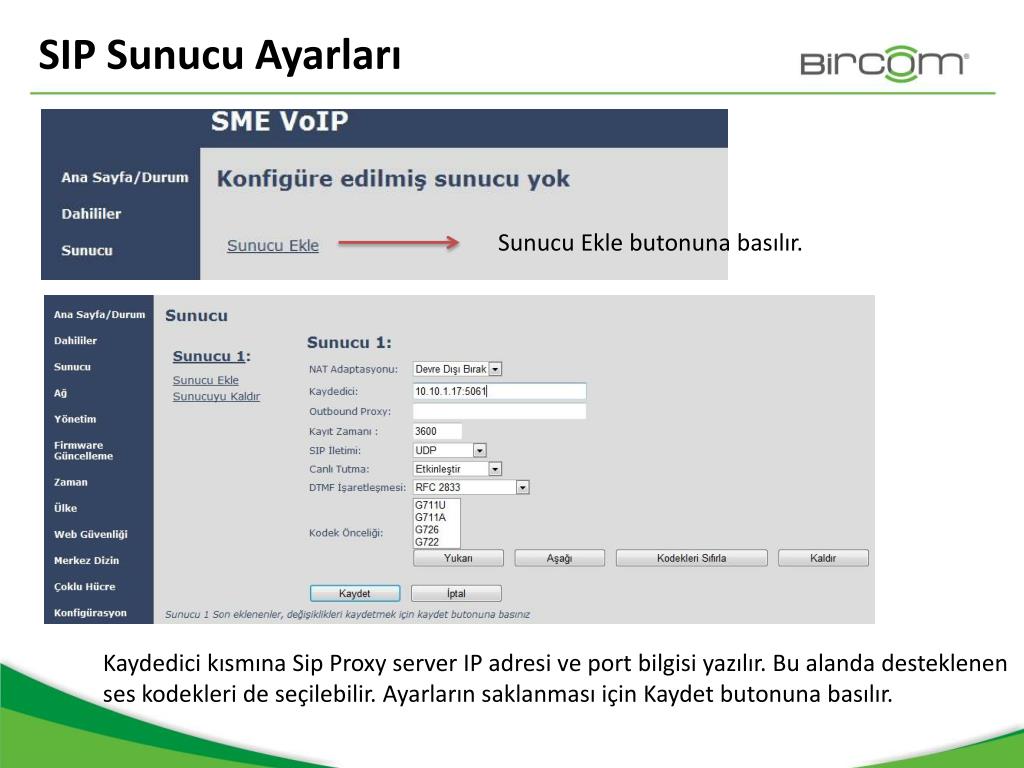

29. SIP Sunucu Ayarları Sunucu Ekle butonuna basılır. Kaydedici kısmına Sip Proxy server IP adresi ve port bilgisi yazılır. Bu alanda desteklenen ses kodekleri de seçilebilir. Ayarların saklanması için Kaydet butonuna basılır.

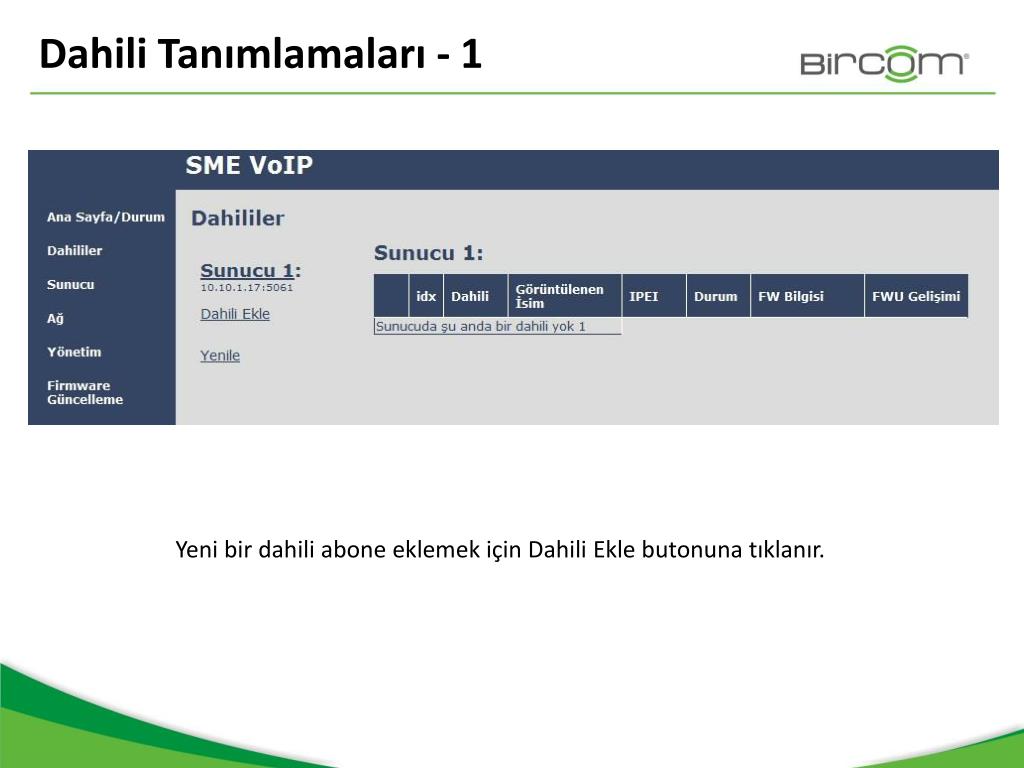

30. Dahili Tanımlamaları - 1 Yeni bir dahili abone eklemek için Dahili Ekle butonuna tıklanır.

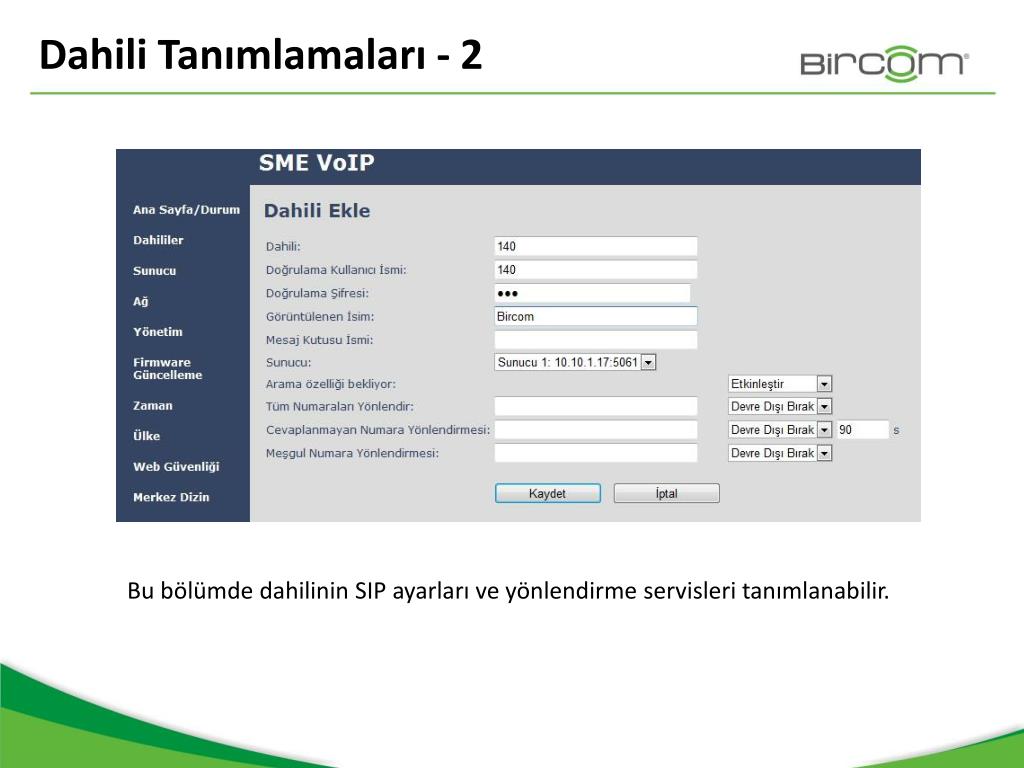

31. Dahili Tanımlamaları - 2 Bu bölümde dahilinin SIP ayarları ve yönlendirme servisleri tanımlanabilir.

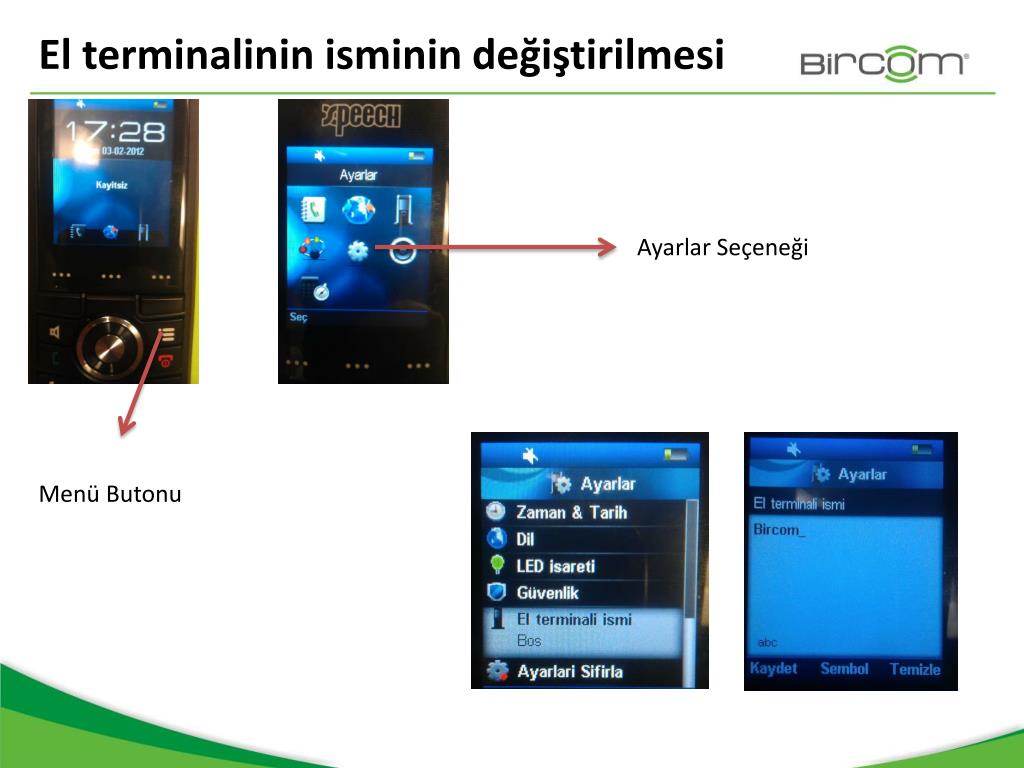

32. El terminalinin isminin değiştirilmesi Ayarlar Seçeneği Menü Butonu

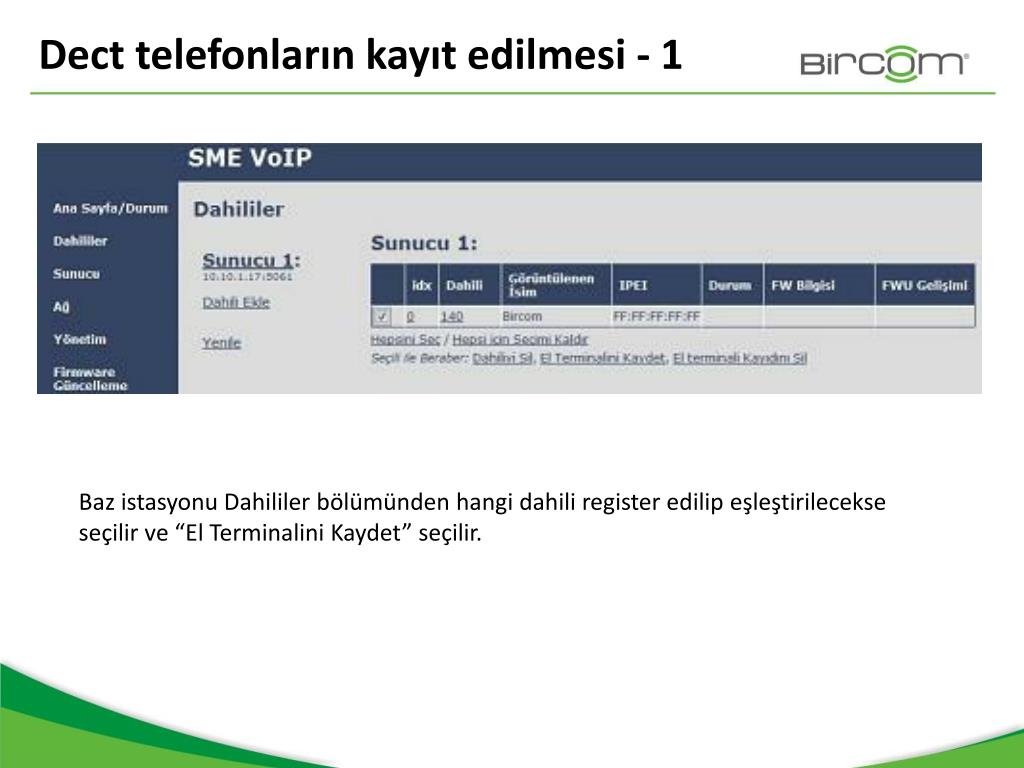

33. Dect telefonların kayıt edilmesi - 1 Baz istasyonu Dahililer bölümünden hangi dahili register edilip eşleştirilecekse seçilir ve “El Terminalini Kaydet” seçilir.

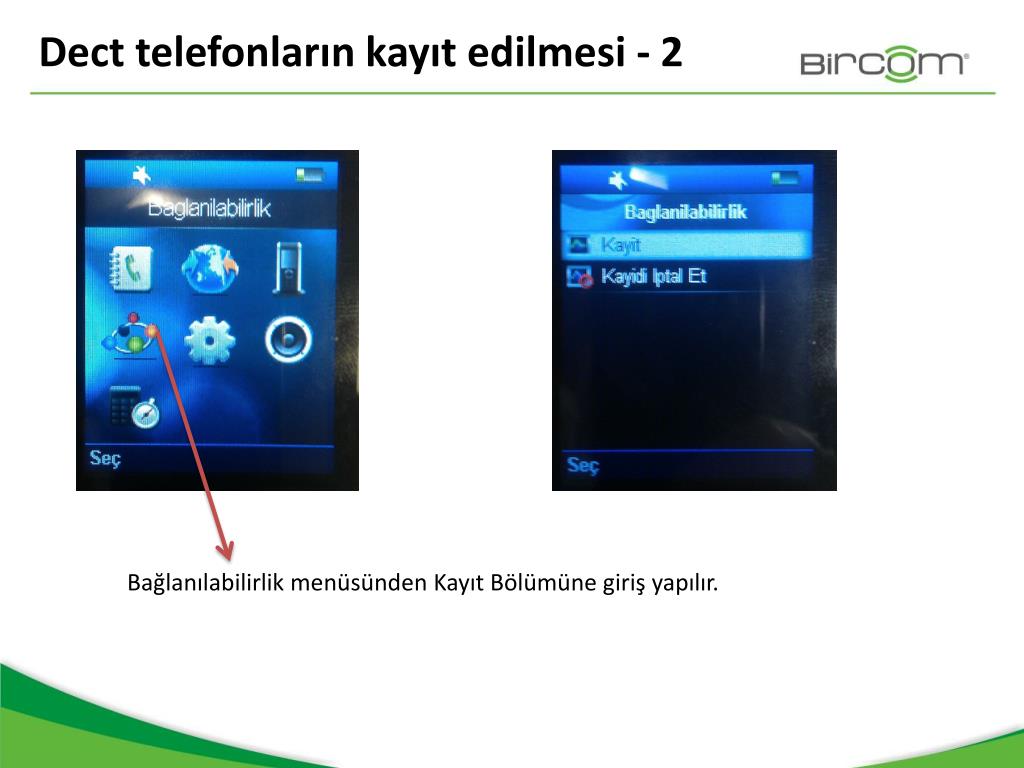

34. Dect telefonların kayıt edilmesi - 2 Bağlanılabilirlik menüsünden Kayıt Bölümüne giriş yapılır.

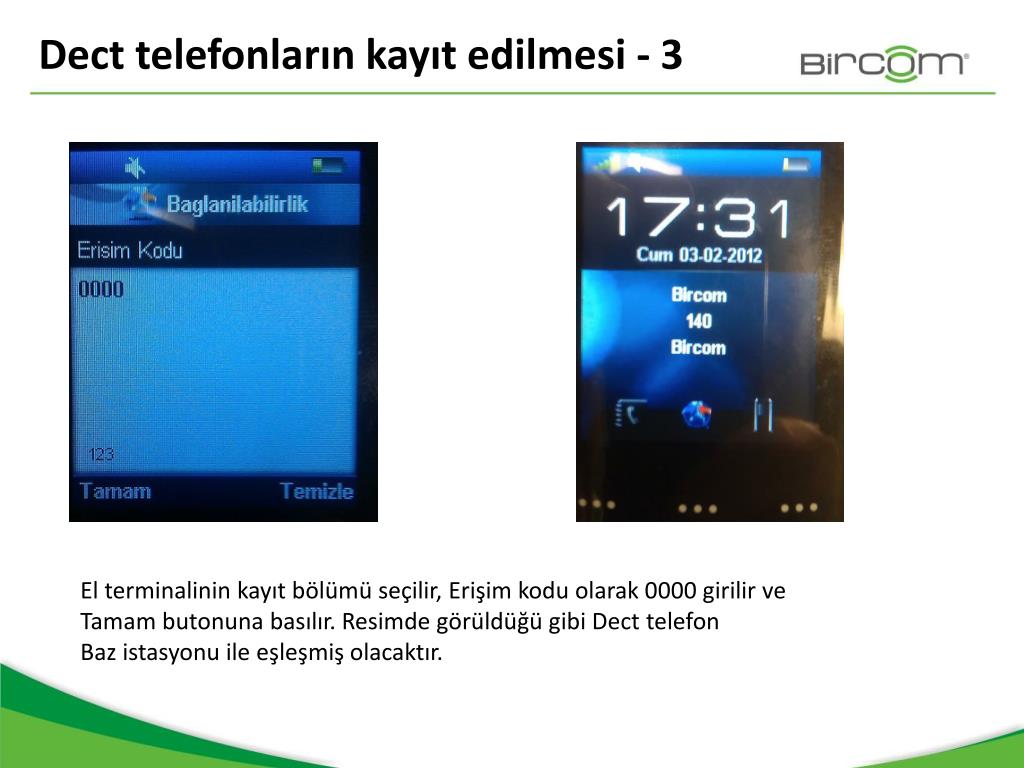

35. Dect telefonların kayıt edilmesi - 3 El terminalinin kayıt bölümü seçilir, Erişim kodu olarak 0000 girilir ve Tamam butonuna basılır. Resimde görüldüğü gibi Dect telefon Baz istasyonu ile eşleşmiş olacaktır.

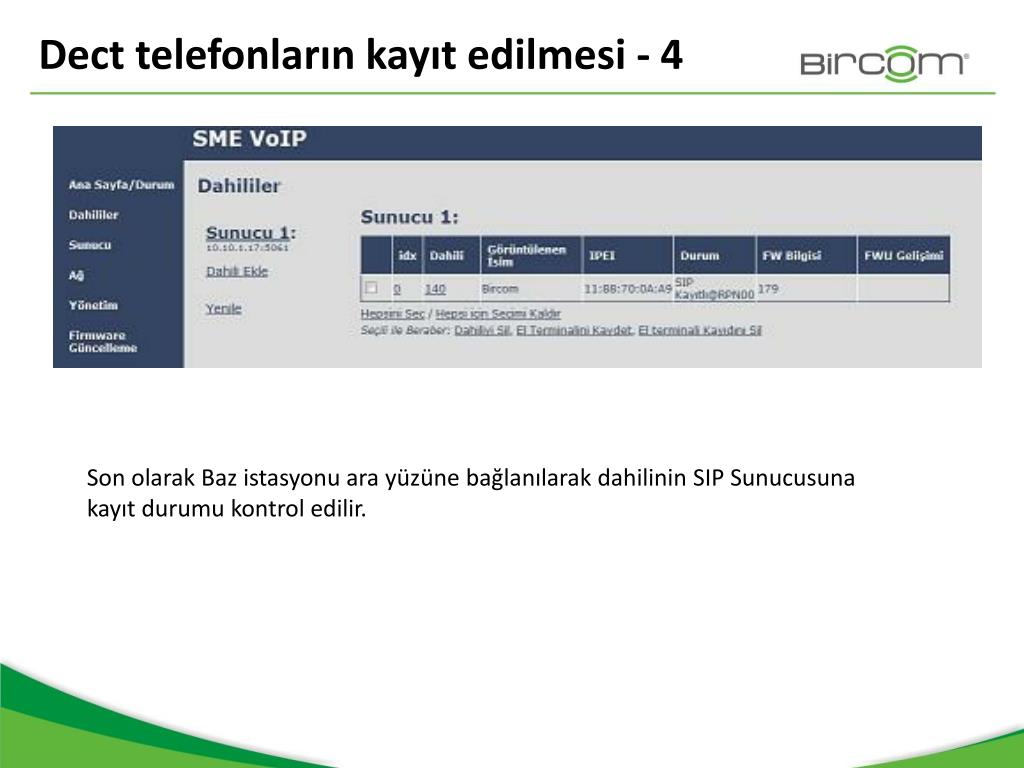

36. Dect telefonların kayıt edilmesi - 4 Son olarak Baz istasyonu ara yüzüne bağlanılarak dahilinin SIP Sunucusuna kayıt durumu kontrol edilir.

37. SIP DECT MultiCell / Çok hücreli Sistem Tanım ve Ayarları

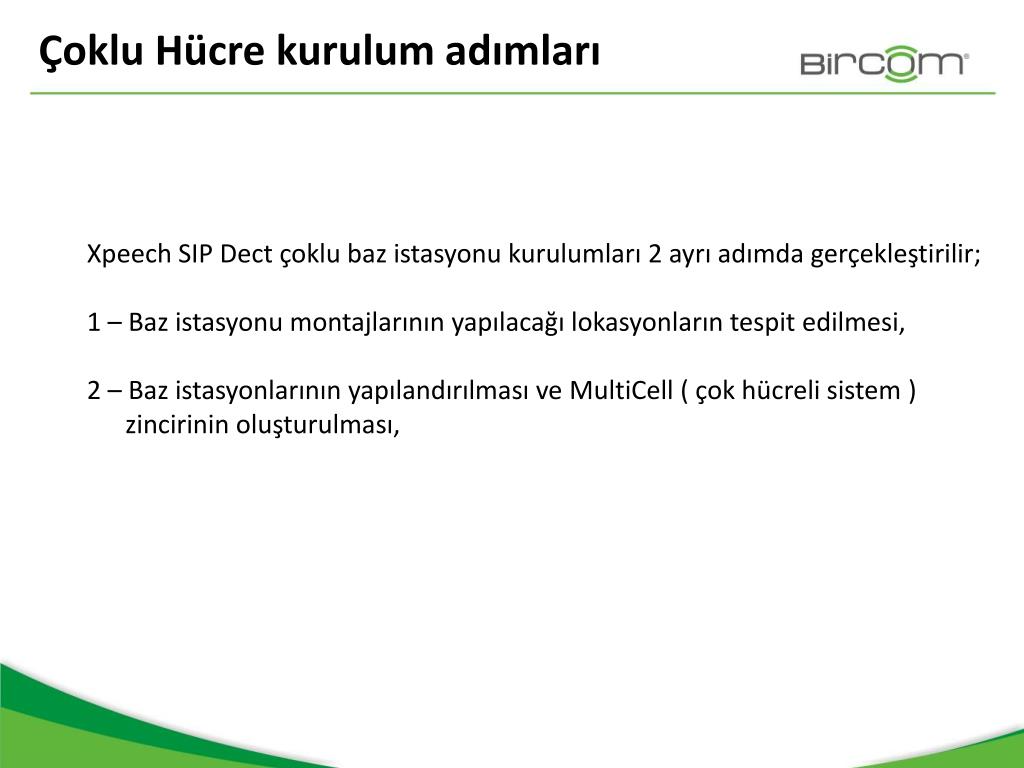

38. Çoklu Hücre kurulum adımları Xpeech SIP Dect çoklu baz istasyonu kurulumları 2 ayrı adımda gerçekleştirilir; 1 – Baz istasyonu montajlarının yapılacağı lokasyonların tespit edilmesi, 2 – Baz istasyonlarının yapılandırılması ve MultiCell ( çok hücreli sistem ) zincirinin oluşturulması,

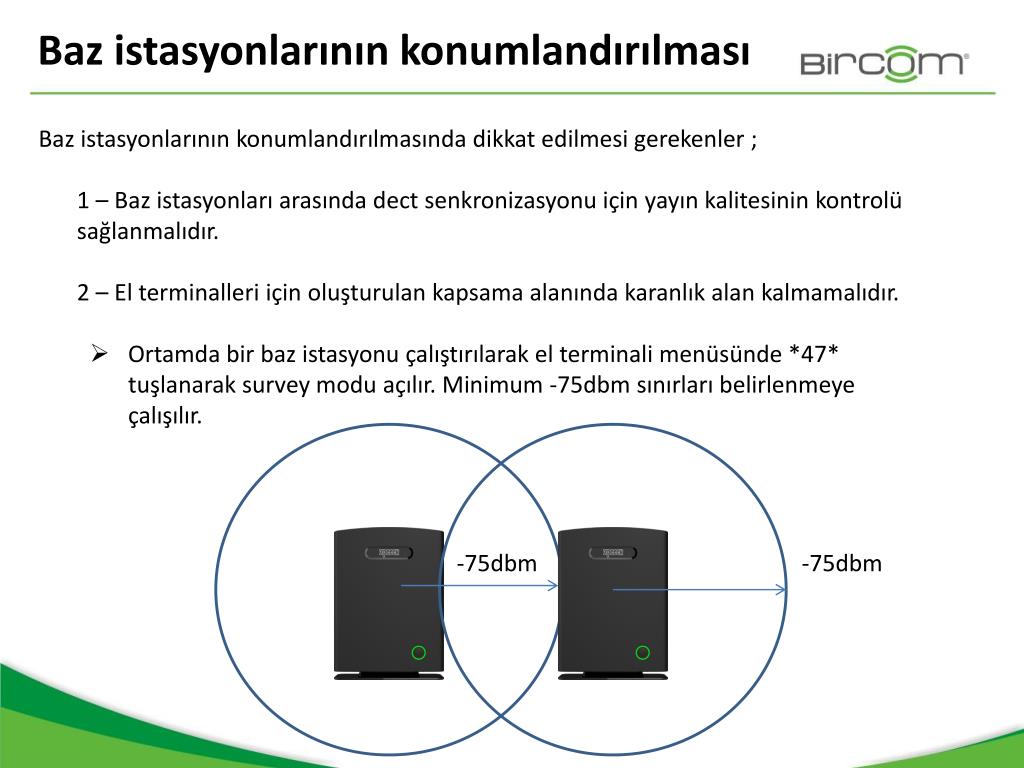

39. Baz istasyonlarının konumlandırılması • Baz istasyonlarının konumlandırılmasında dikkat edilmesi gerekenler ; • 1 – Baz istasyonları arasında dect senkronizasyonu için yayın kalitesinin kontrolü sağlanmalıdır. • 2 – El terminalleri için oluşturulan kapsama alanında karanlık alan kalmamalıdır. • Ortamda bir baz istasyonu çalıştırılarak el terminali menüsünde *47* tuşlanarak surveymodu açılır. Minimum -75dbm sınırları belirlenmeye çalışılır. -75dbm -75dbm

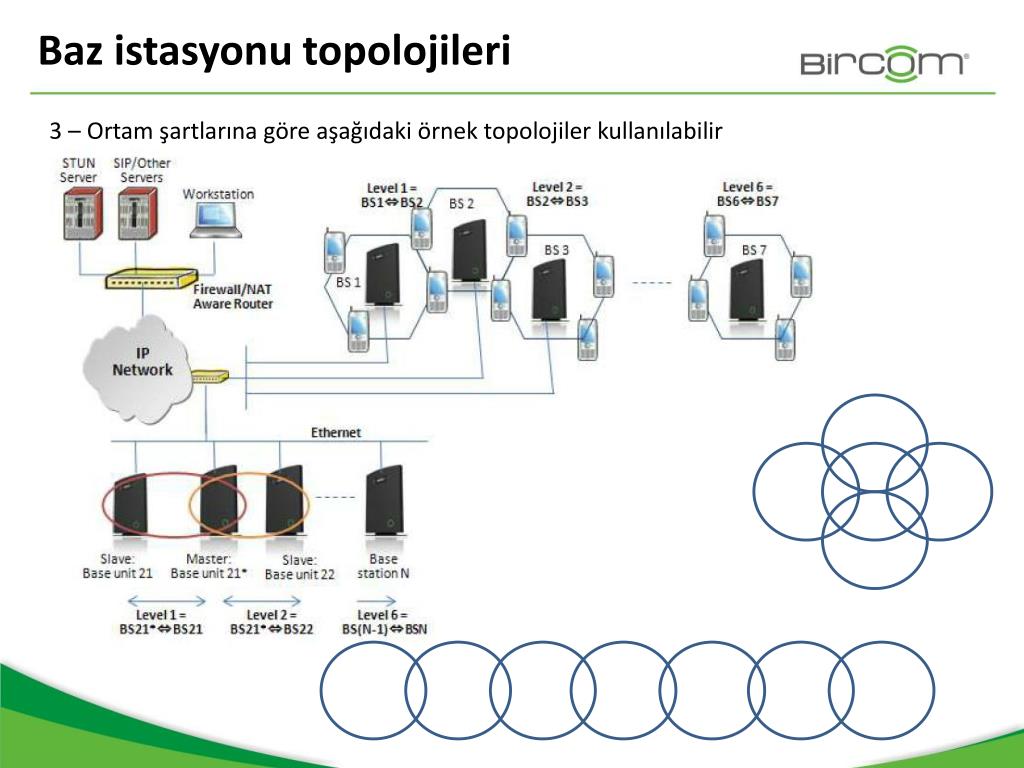

40. Baz istasyonu topolojileri 3 – Ortam şartlarına göre aşağıdaki örnek topolojiler kullanılabilir

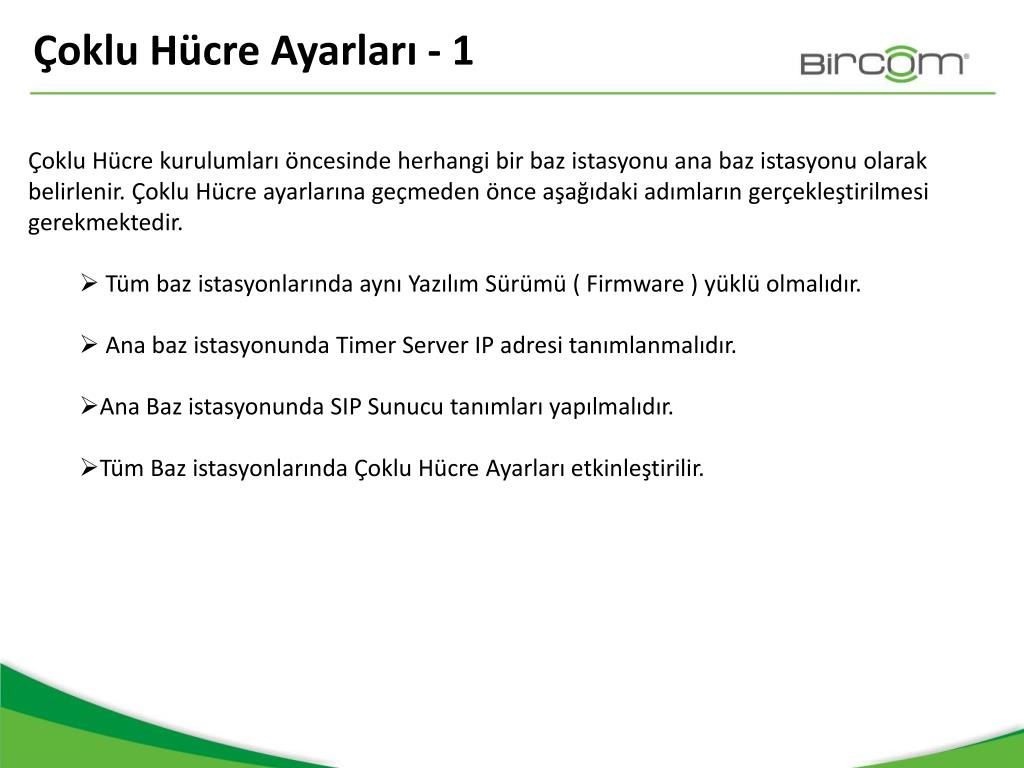

41. Çoklu Hücre Ayarları - 1 • Çoklu Hücre kurulumları öncesinde herhangi bir baz istasyonu ana baz istasyonu olarak belirlenir. Çoklu Hücre ayarlarına geçmeden önce aşağıdaki adımların gerçekleştirilmesi gerekmektedir. • Tüm baz istasyonlarında aynı Yazılım Sürümü ( Firmware ) yüklü olmalıdır. • Ana baz istasyonunda Timer Server IP adresi tanımlanmalıdır. • Ana Baz istasyonunda SIP Sunucu tanımları yapılmalıdır. • Tüm Baz istasyonlarında Çoklu Hücre Ayarları etkinleştirilir.

42. Çoklu Hücre Ayarları - 2 Tüm baz istasyonlarının WEB arayüzüne bağlanılır ve resimde gösterilen Çoklu Hücre bölümüne giriş sağlanır. Etkinleştirmek için kullanılır Diğer baz istasyonlarında Zincir ID numarası aynı olmalıdır Senkronizasyon zaman aralığı Veri senkronizasyon tipi Veri senkronizasyon seviyesi

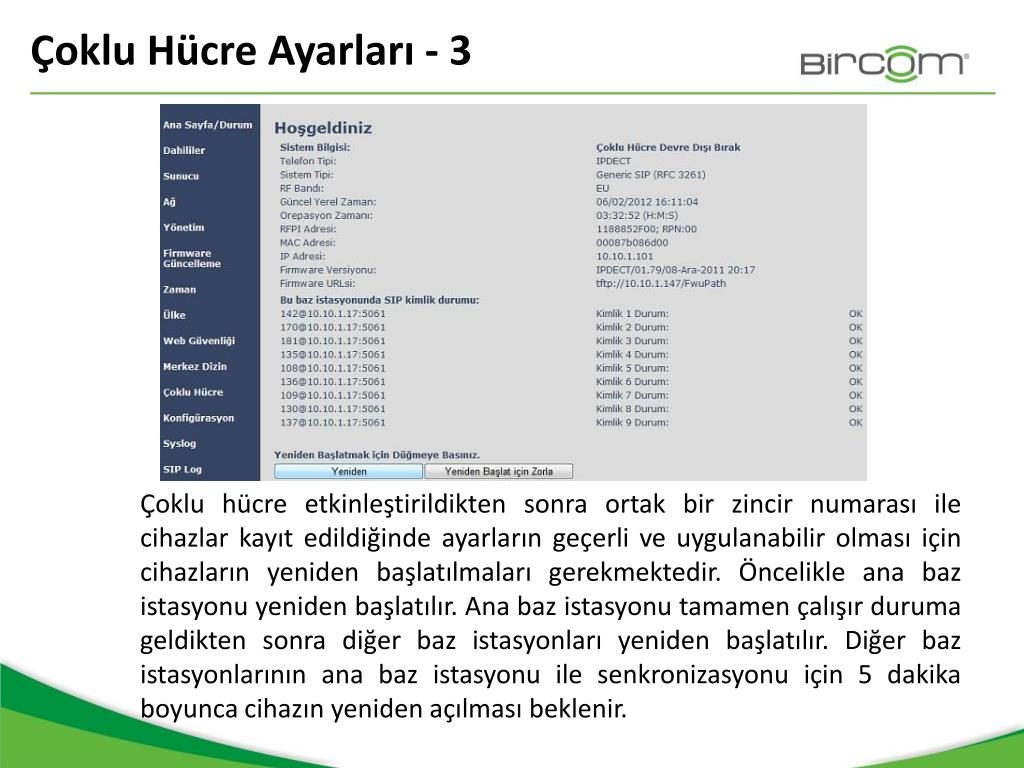

43. Çoklu Hücre Ayarları - 3 Çoklu hücre etkinleştirildikten sonra ortak bir zincir numarası ile cihazlar kayıt edildiğinde ayarların geçerli ve uygulanabilir olması için cihazların yeniden başlatılmaları gerekmektedir. Öncelikle ana baz istasyonu yeniden başlatılır. Ana baz istasyonu tamamen çalışır duruma geldikten sonra diğer baz istasyonları yeniden başlatılır. Diğer baz istasyonlarının ana baz istasyonu ile senkronizasyonu için 5 dakika boyunca cihazın yeniden açılması beklenir.

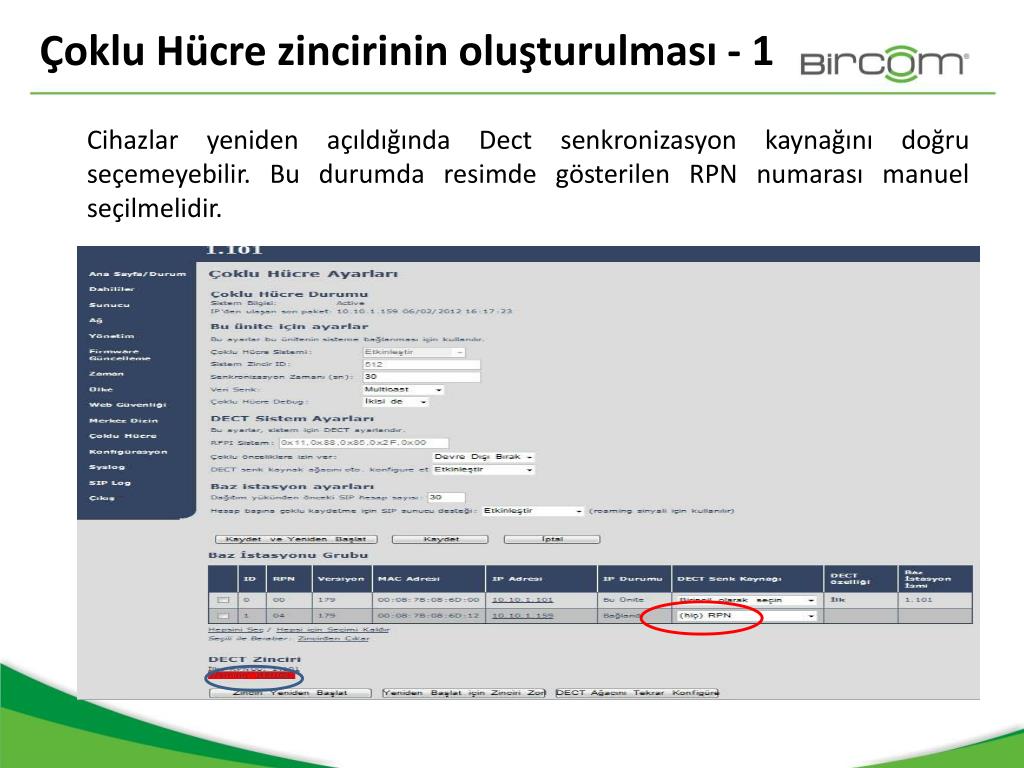

44. Çoklu Hücre zincirinin oluşturulması - 1 Cihazlar yeniden açıldığında Dect senkronizasyon kaynağını doğru seçemeyebilir. Bu durumda resimde gösterilen RPN numarası manuel seçilmelidir.

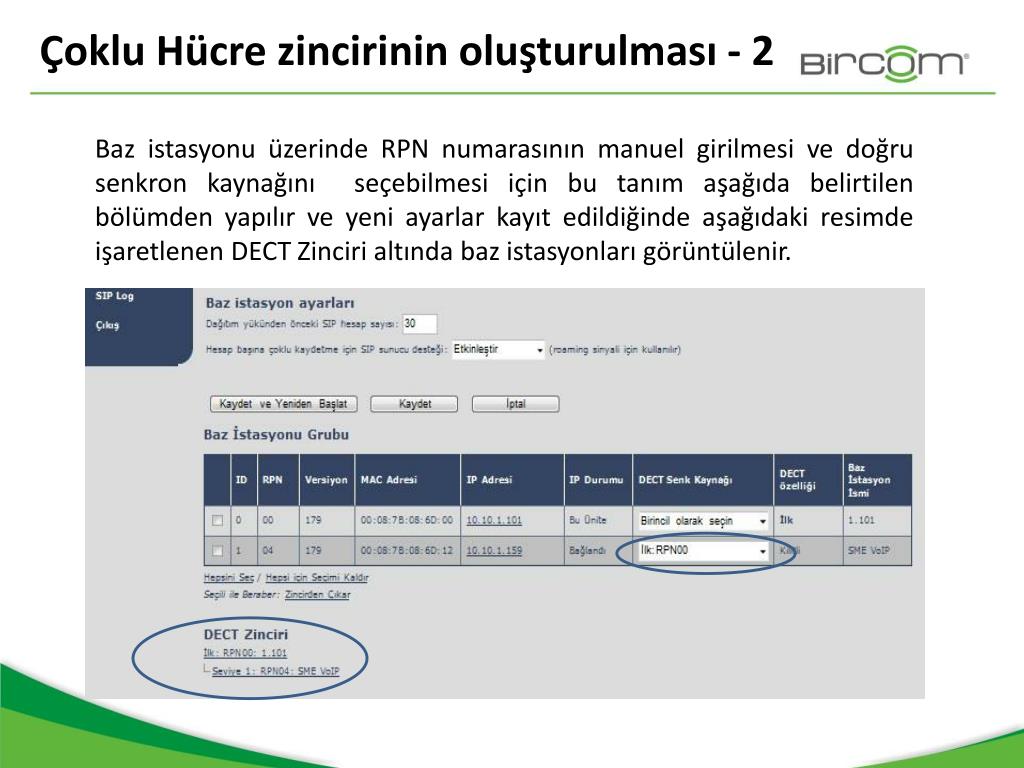

45. Çoklu Hücre zincirinin oluşturulması - 2 Baz istasyonu üzerinde RPN numarasının manuel girilmesi ve doğru senkron kaynağını seçebilmesi için bu tanım aşağıda belirtilen bölümden yapılır ve yeni ayarlar kayıt edildiğinde aşağıdaki resimde işaretlenen DECT Zinciri altında baz istasyonları görüntülenir.

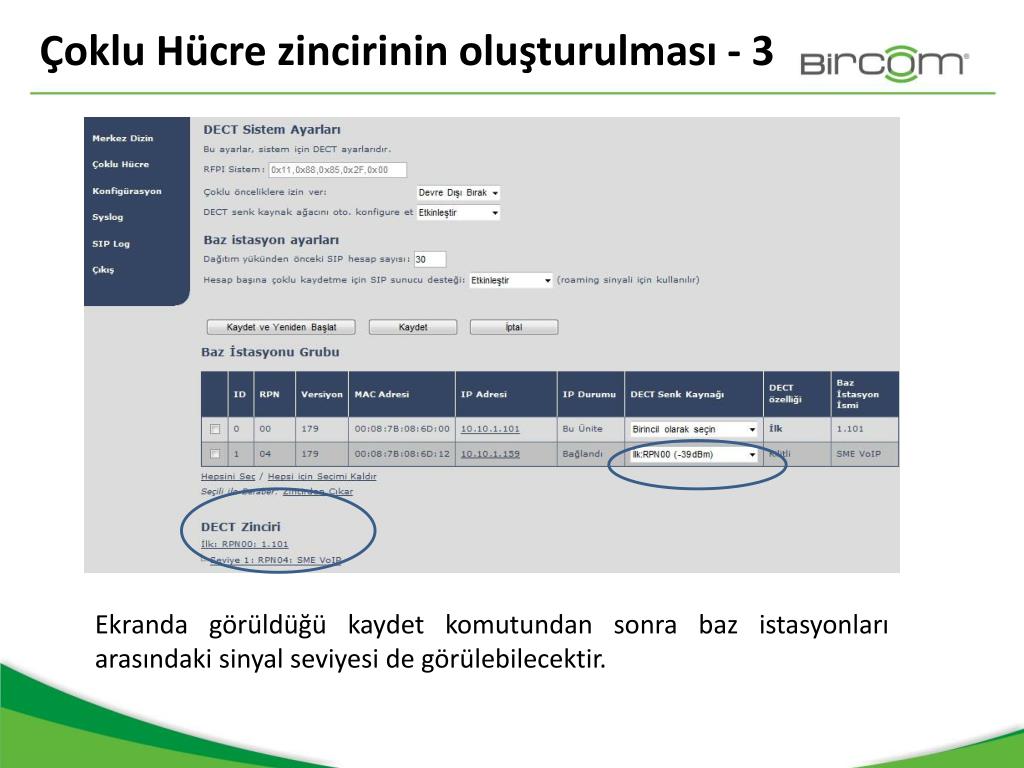

46. Çoklu Hücre zincirinin oluşturulması - 3 Ekranda görüldüğü kaydet komutundan sonra baz istasyonları arasındaki sinyal seviyesi de görülebilecektir.

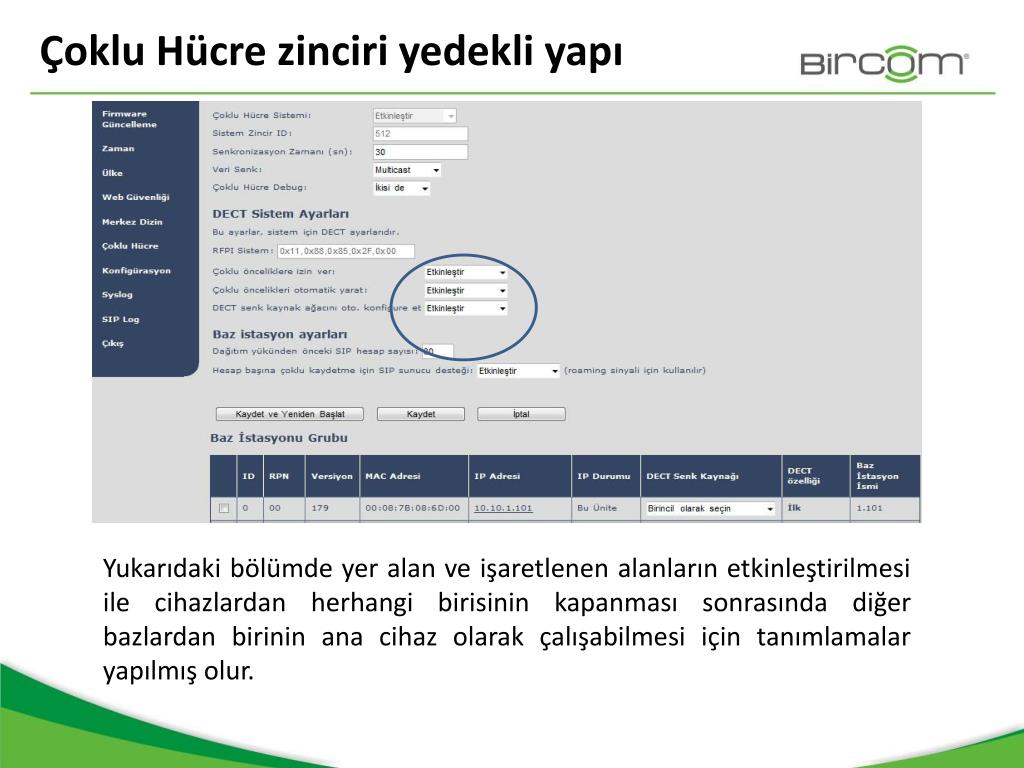

47. Çoklu Hücre zinciri yedekli yapı Yukarıdaki bölümde yer alan ve işaretlenen alanların etkinleştirilmesi ile cihazlardan herhangi birisinin kapanması sonrasında diğer bazlardan birinin ana cihaz olarak çalışabilmesi için tanımlamalar yapılmış olur.

48. Teşekkür Ederiz.
