  1. 公共工程金質獎設計單位簡報

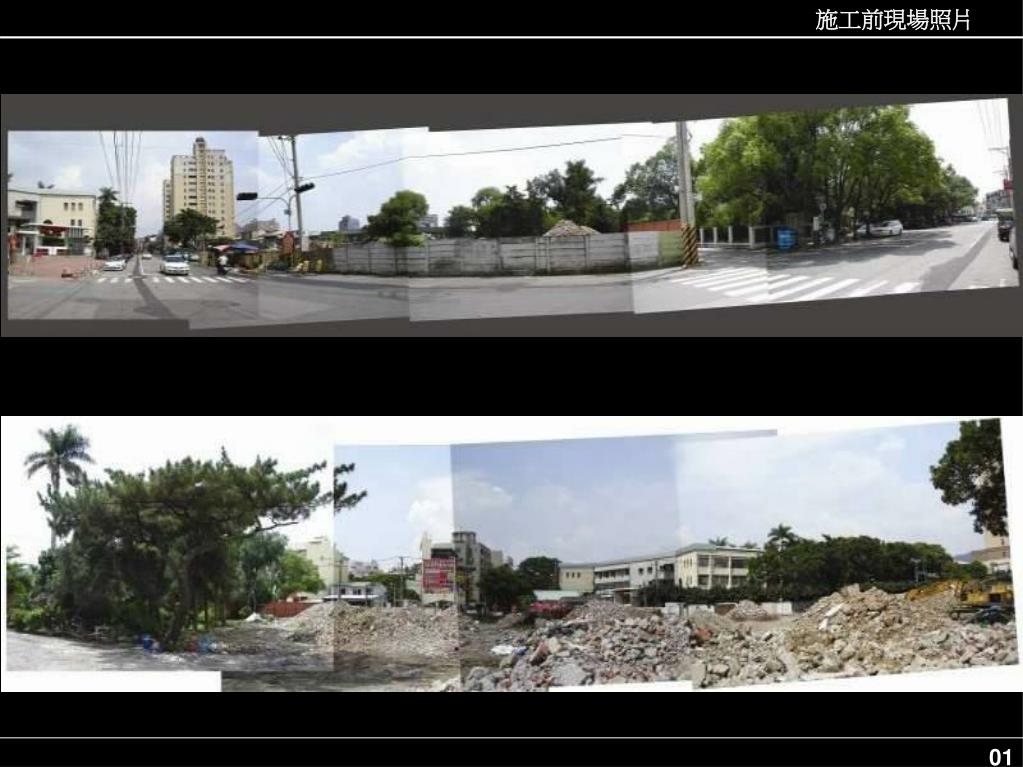

  2. 施工前現場照片 01

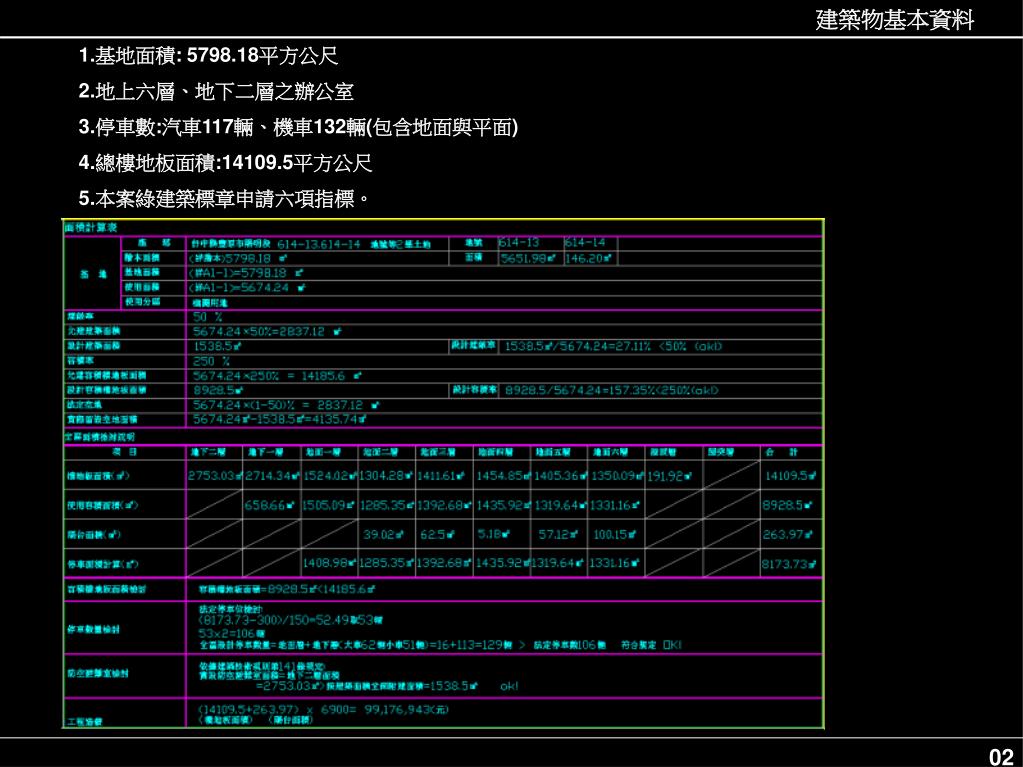

  3. 建築物基本資料 1.基地面積: 5798.18平方公尺 2.地上六層、地下二層之辦公室 3.停車數:汽車117輛、機車132輛(包含地面與平面) 4.總樓地板面積:14109.5平方公尺 5.本案綠建築標章申請六項指標。 02

  4. 03

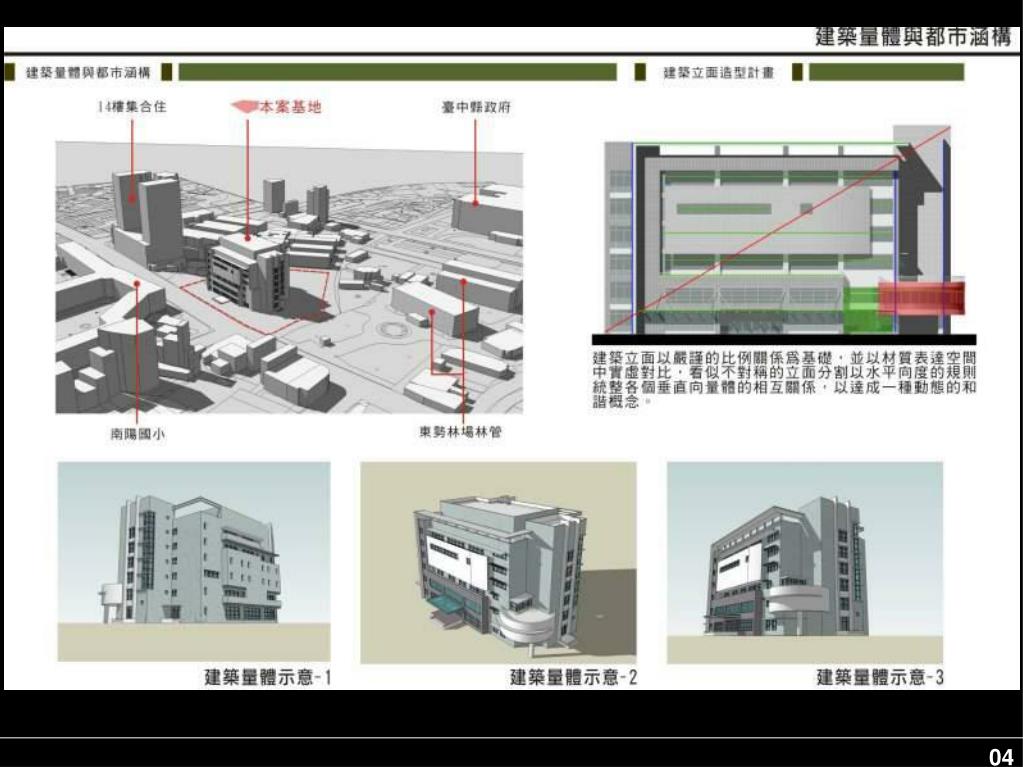

  5. 04

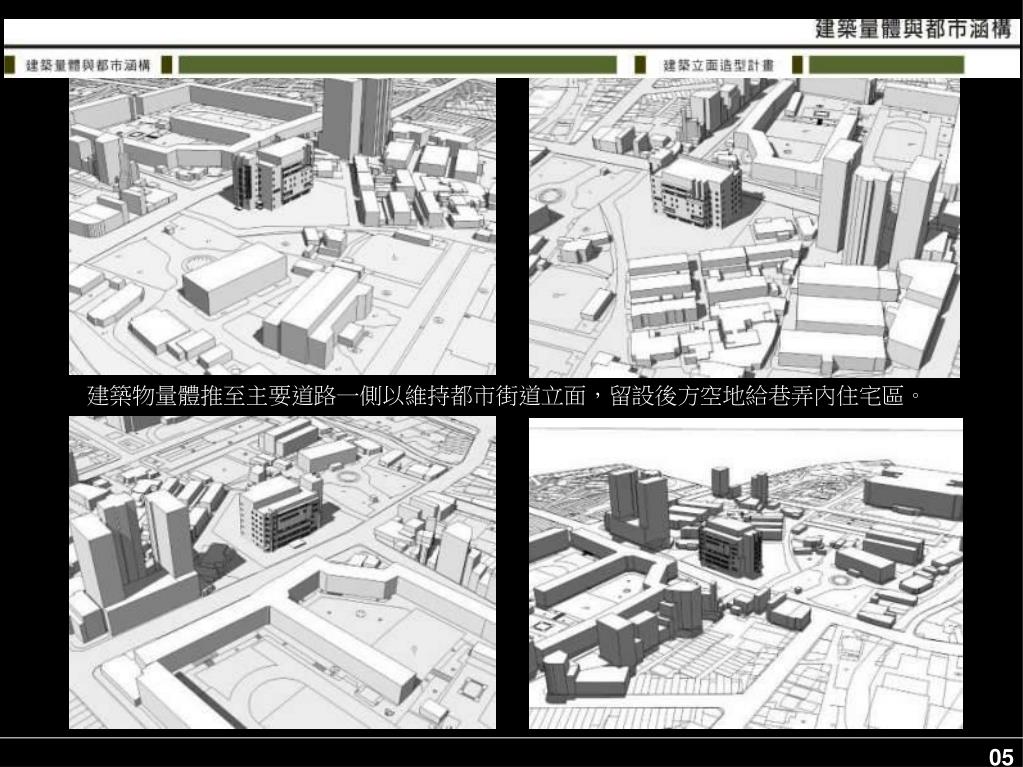

  6. 建築物量體推至主要道路一側以維持都市街道立面，留設後方空地給巷弄內住宅區。建築物量體推至主要道路一側以維持都市街道立面，留設後方空地給巷弄內住宅區。 05

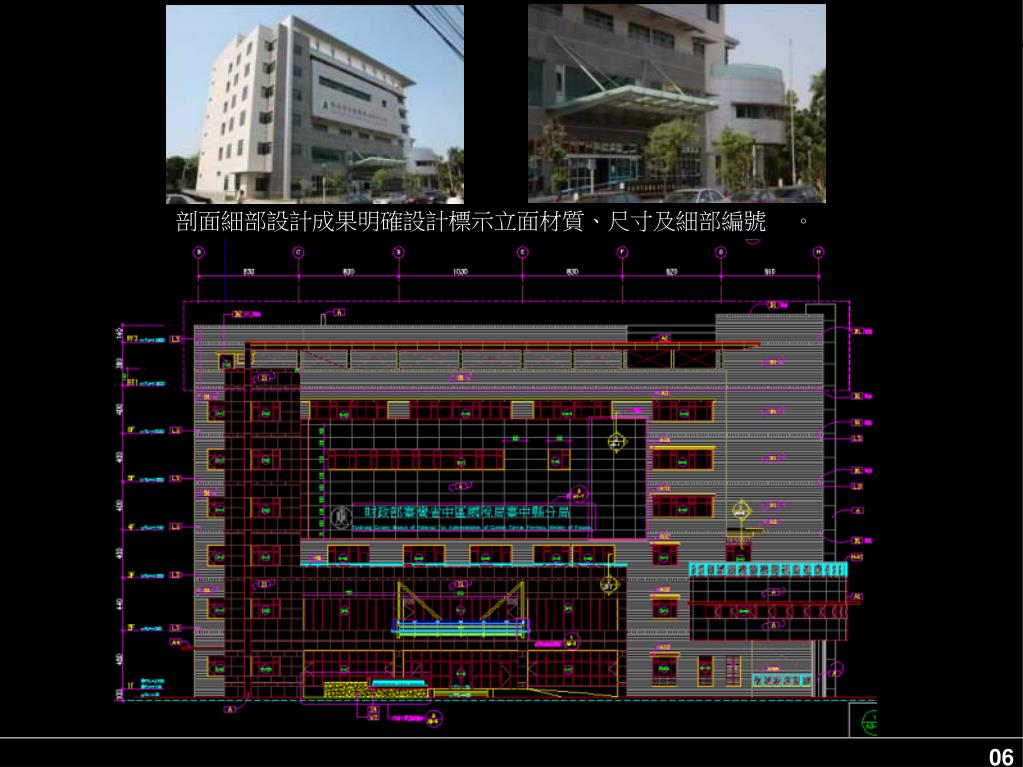

  7. 剖面細部設計成果明確設計標示立面材質、尺寸及細部編號、。剖面細部設計成果明確設計標示立面材質、尺寸及細部編號、。 06

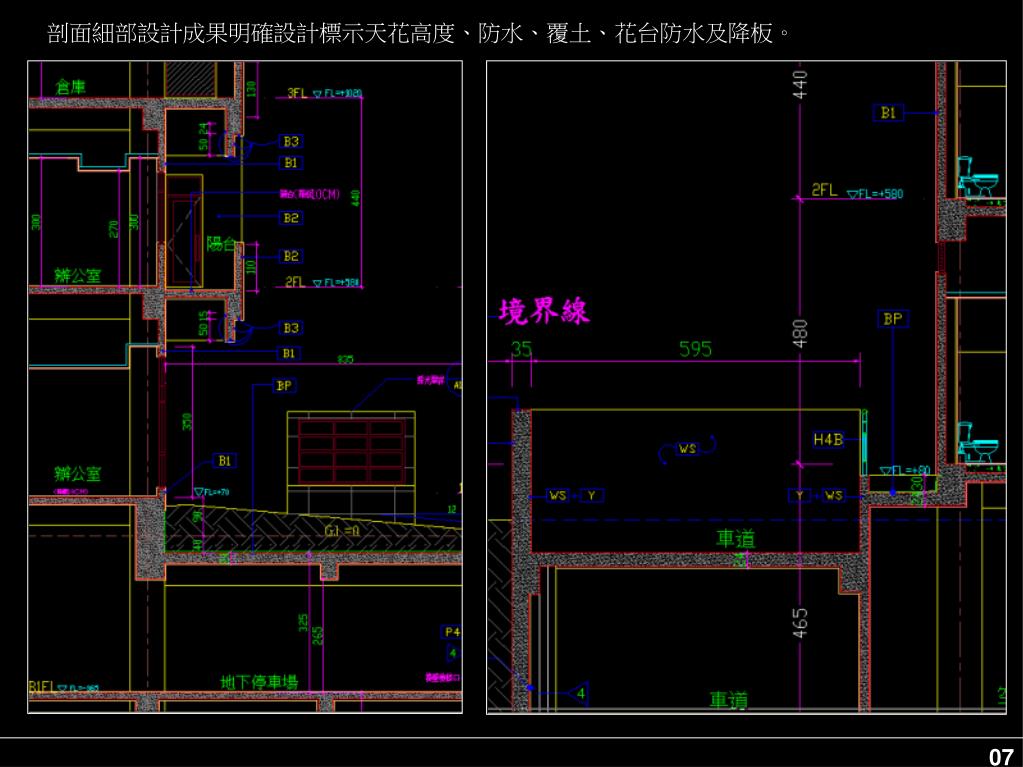

  8. 剖面細部設計成果明確設計標示天花高度、防水、覆土、花台防水及降板。剖面細部設計成果明確設計標示天花高度、防水、覆土、花台防水及降板。 07

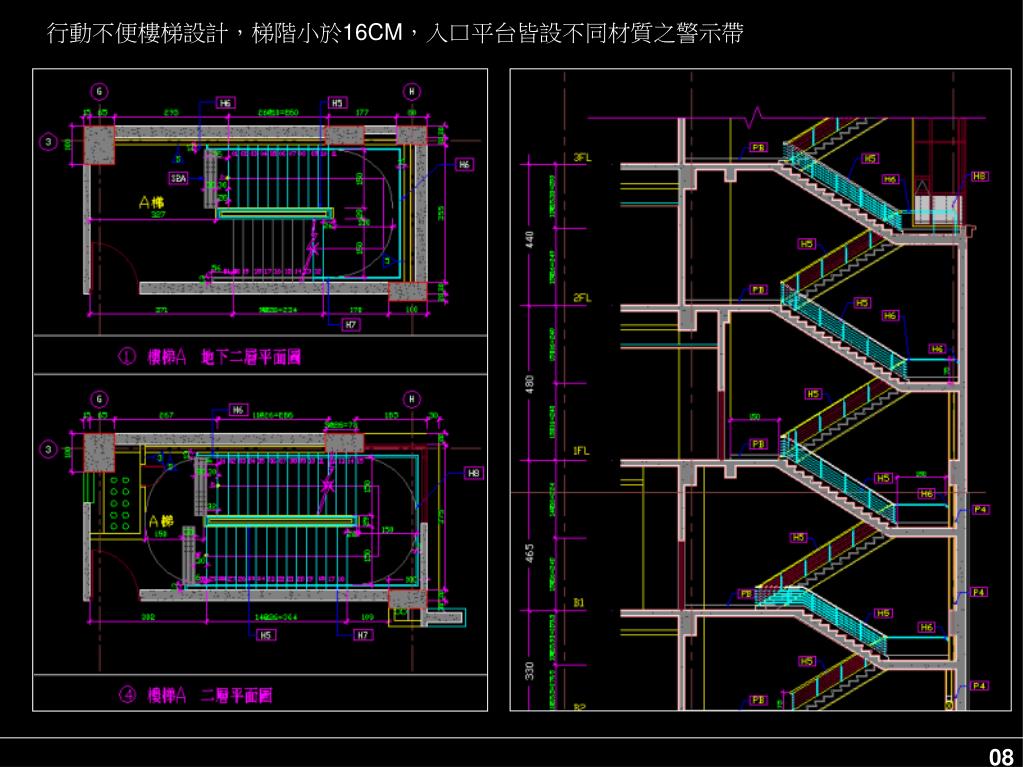

  9. 行動不便樓梯設計，梯階小於16CM，入口平台皆設不同材質之警示帶行動不便樓梯設計，梯階小於16CM，入口平台皆設不同材質之警示帶 08

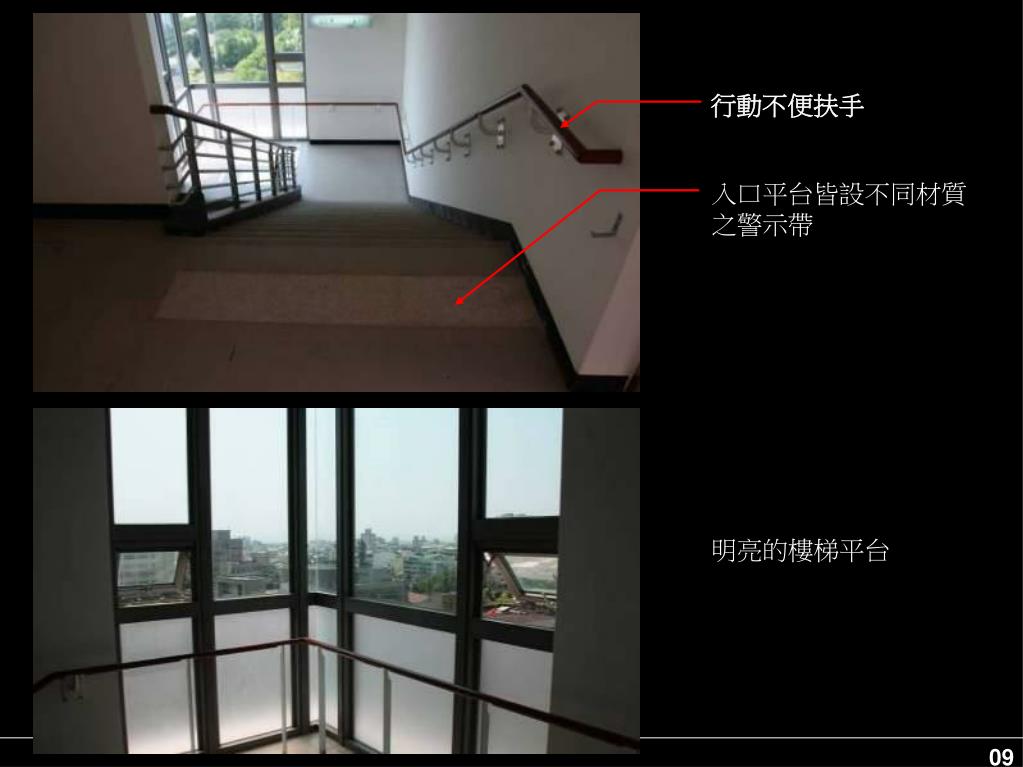

  10. 行動不便扶手 入口平台皆設不同材質之警示帶 明亮的樓梯平台 09

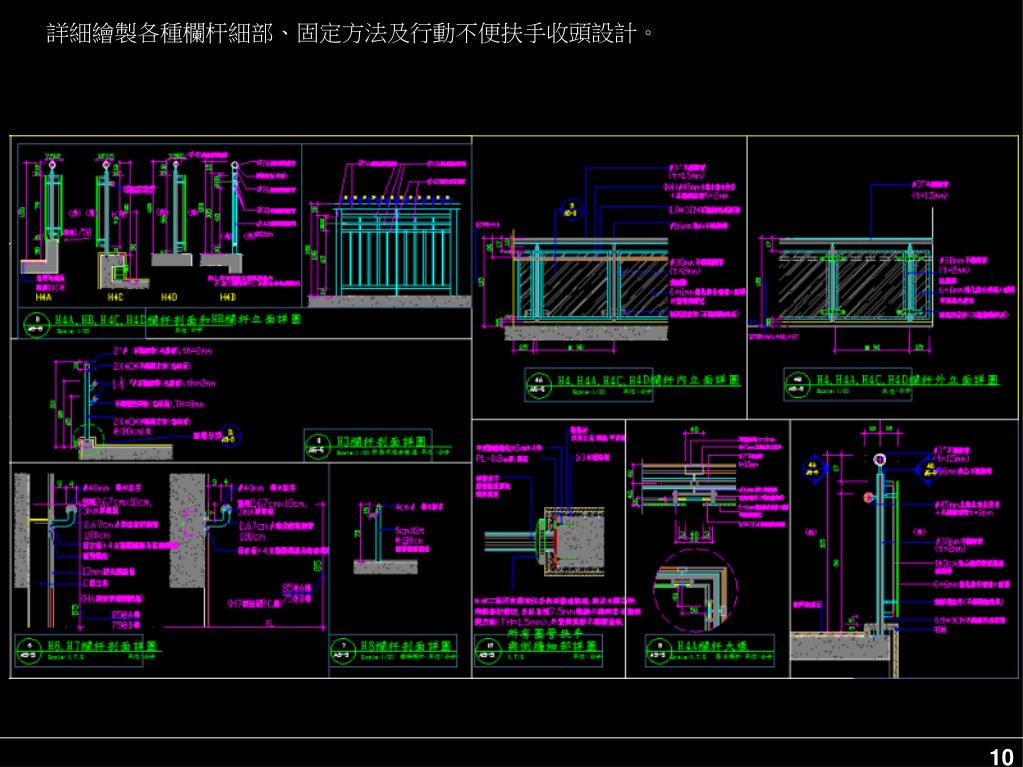

  11. 詳細繪製各種欄杆細部、固定方法及行動不便扶手收頭設計。詳細繪製各種欄杆細部、固定方法及行動不便扶手收頭設計。 10

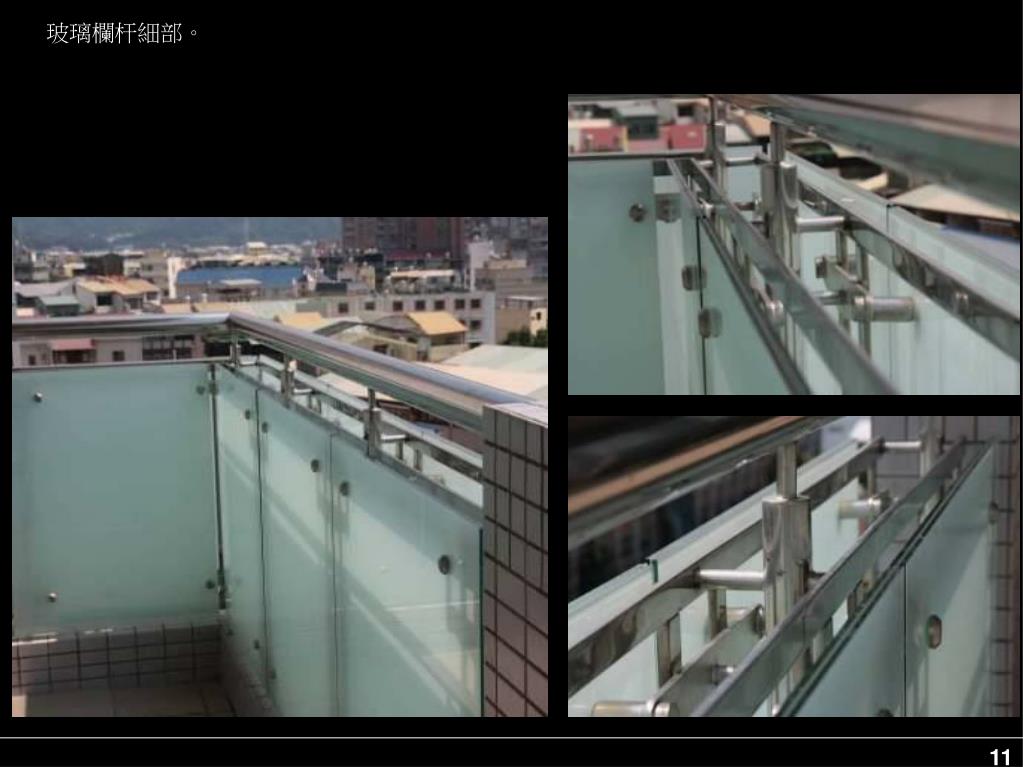

  12. 玻璃欄杆細部。 11

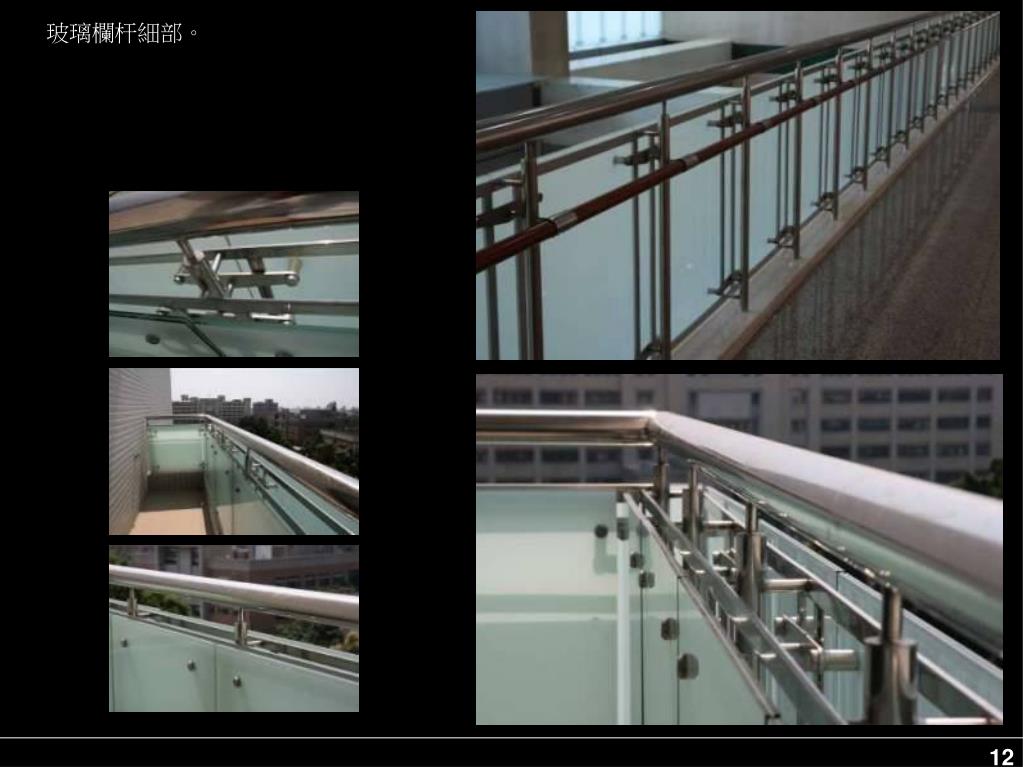

  13. 玻璃欄杆細部。 12

  14. 融合行動不便坡道與入口建物名稱之設計 行動不便標示銘牌設計 13

  15. 明亮的入口 14

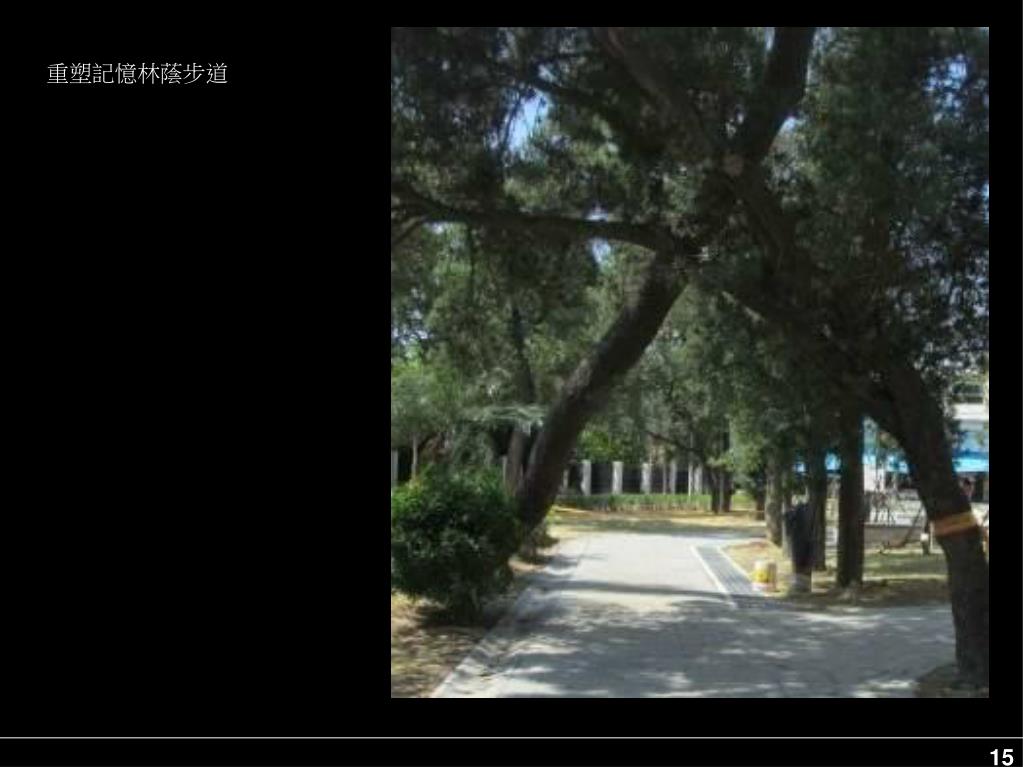

  16. 重塑記憶林蔭步道 15

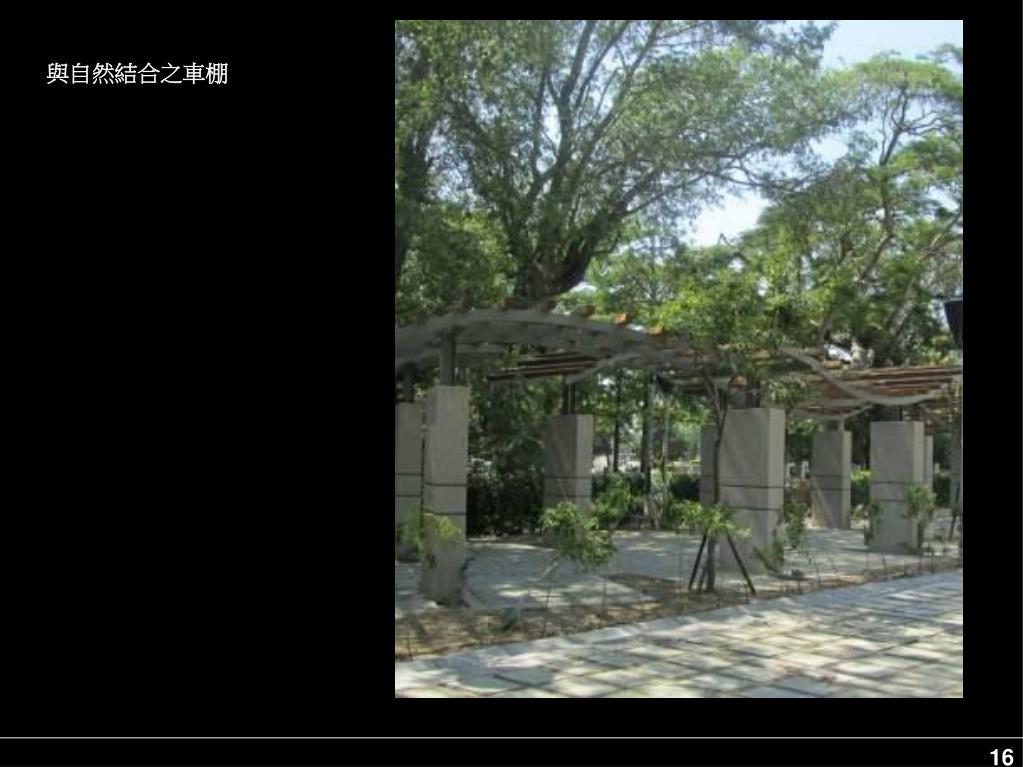

  17. 與自然結合之車棚 16

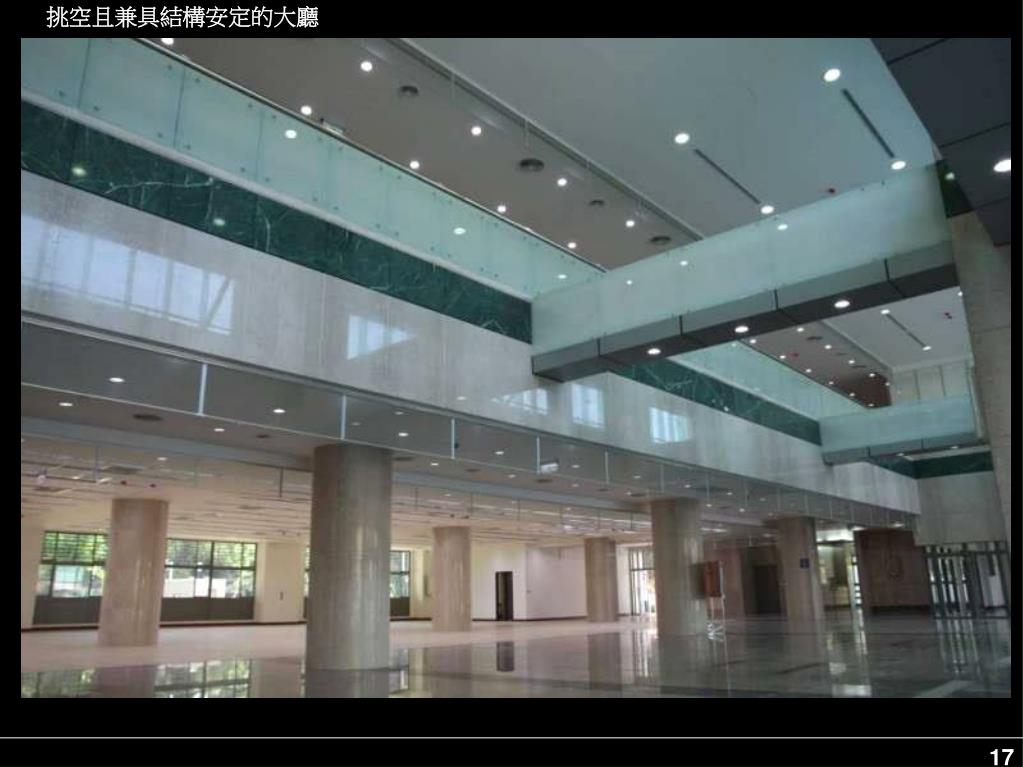

  18. 挑空且兼具結構安定的大廳 17

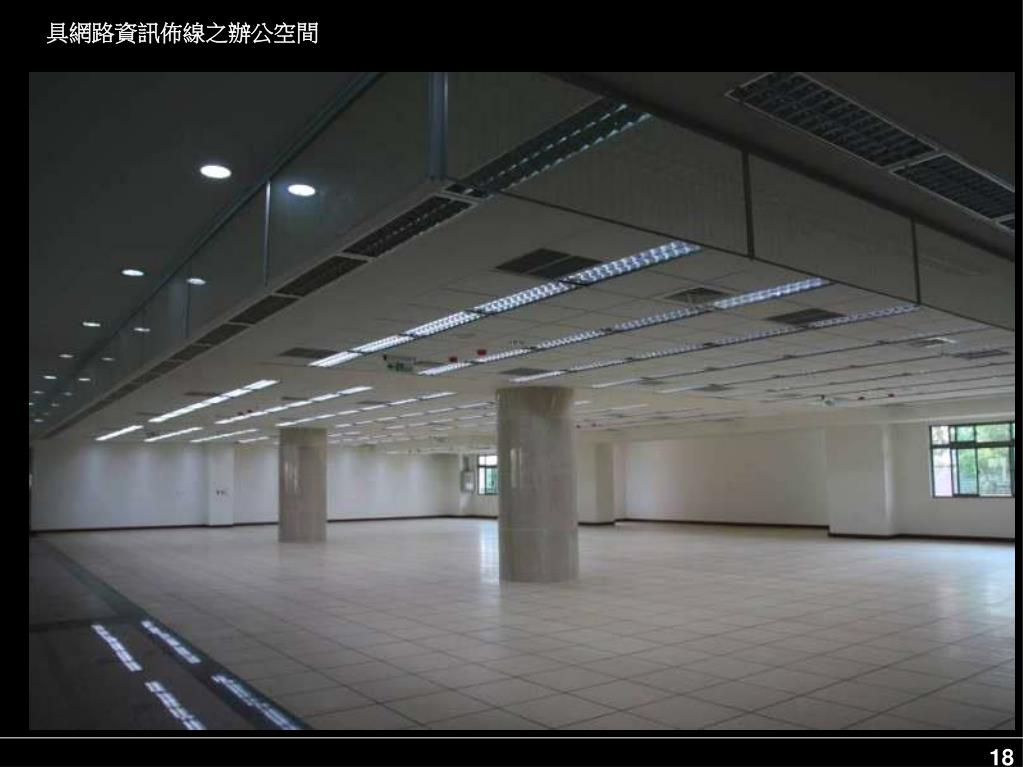

  19. 具網路資訊佈線之辦公空間 18

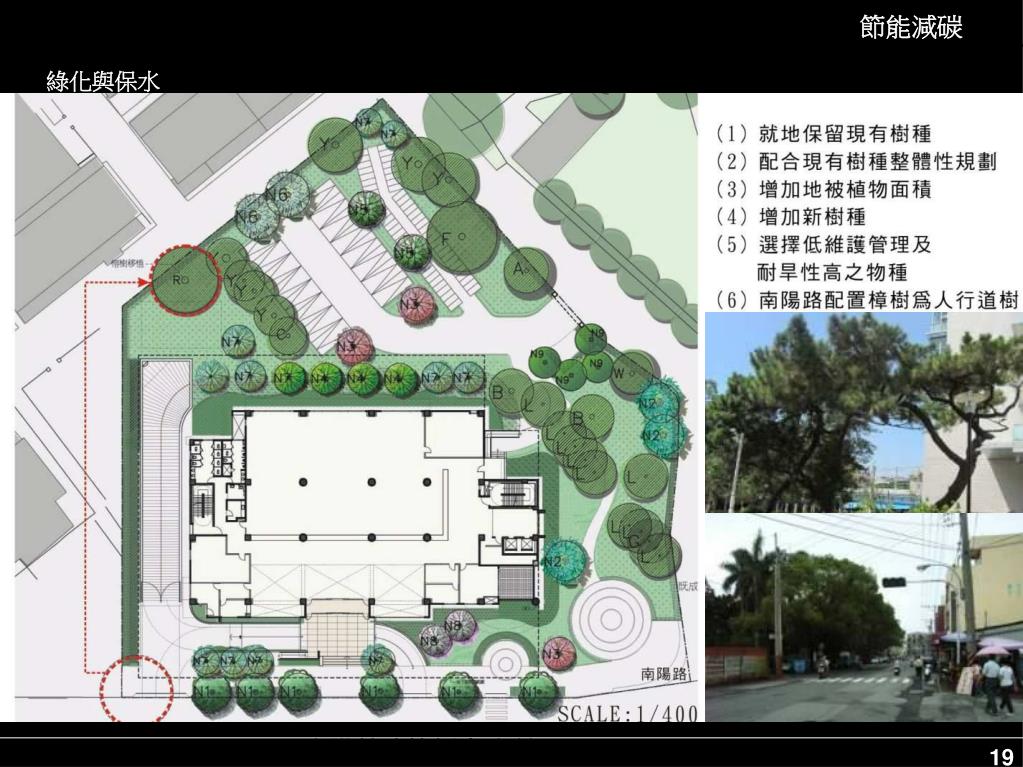

  20. 節能減碳 綠化與保水 高世銘建築師事務所 19

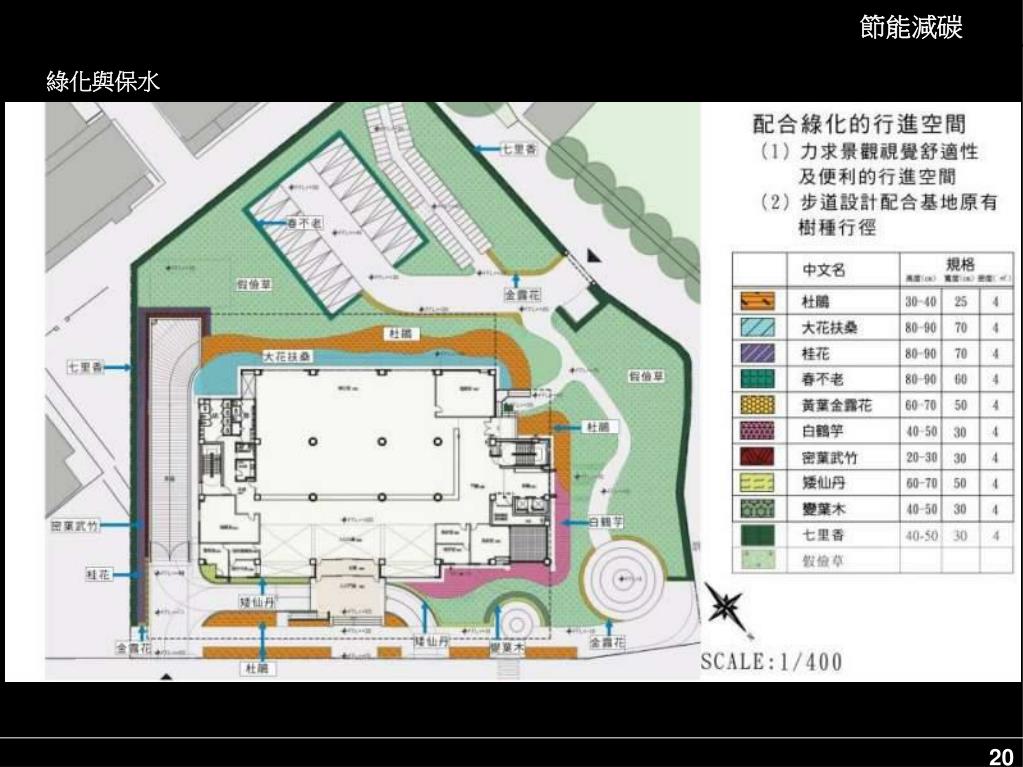

  21. 節能減碳 綠化與保水 20

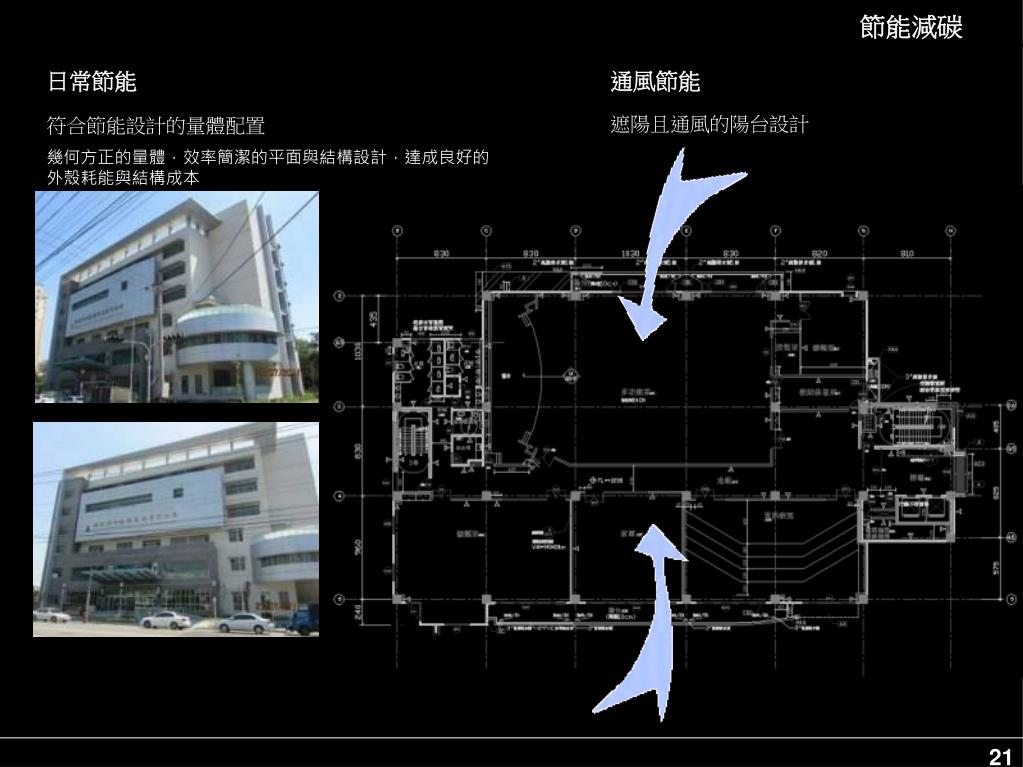

  22. 節能減碳 日常節能 通風節能 遮陽且通風的陽台設計 符合節能設計的量體配置 幾何方正的量體，效率簡潔的平面與結構設計，達成良好的外殼耗能與結構成本 21

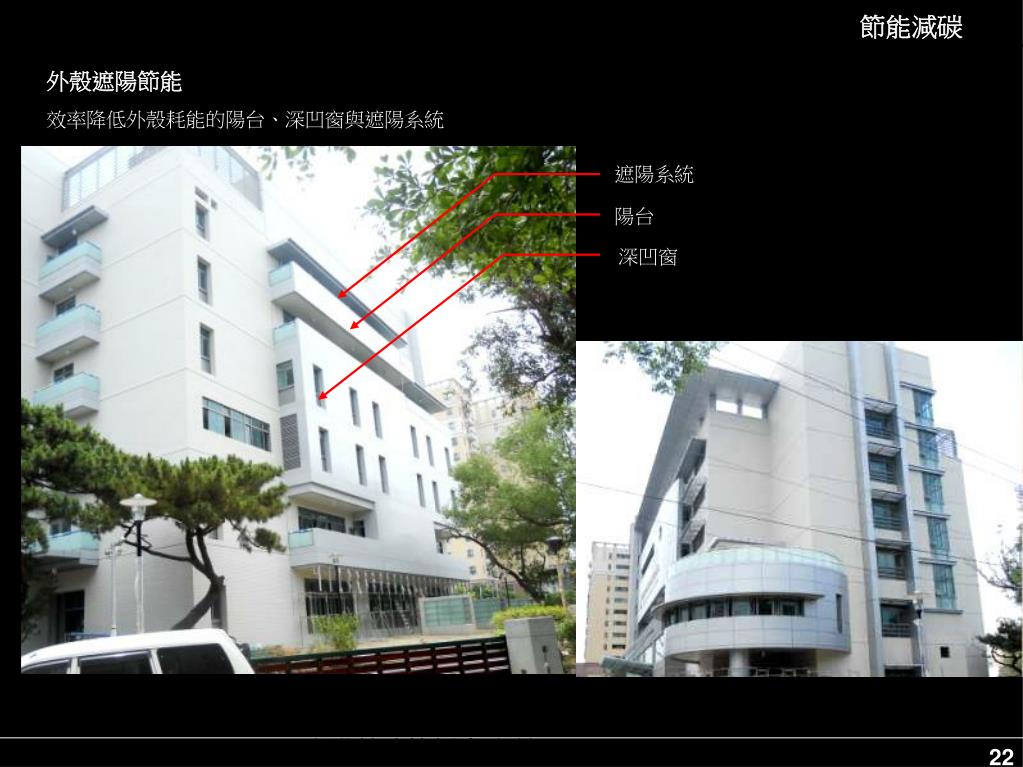

  23. 節能減碳 外殼遮陽節能 效率降低外殼耗能的陽台、深凹窗與遮陽系統 遮陽系統 陽台 深凹窗 高世銘建築師事務所 22

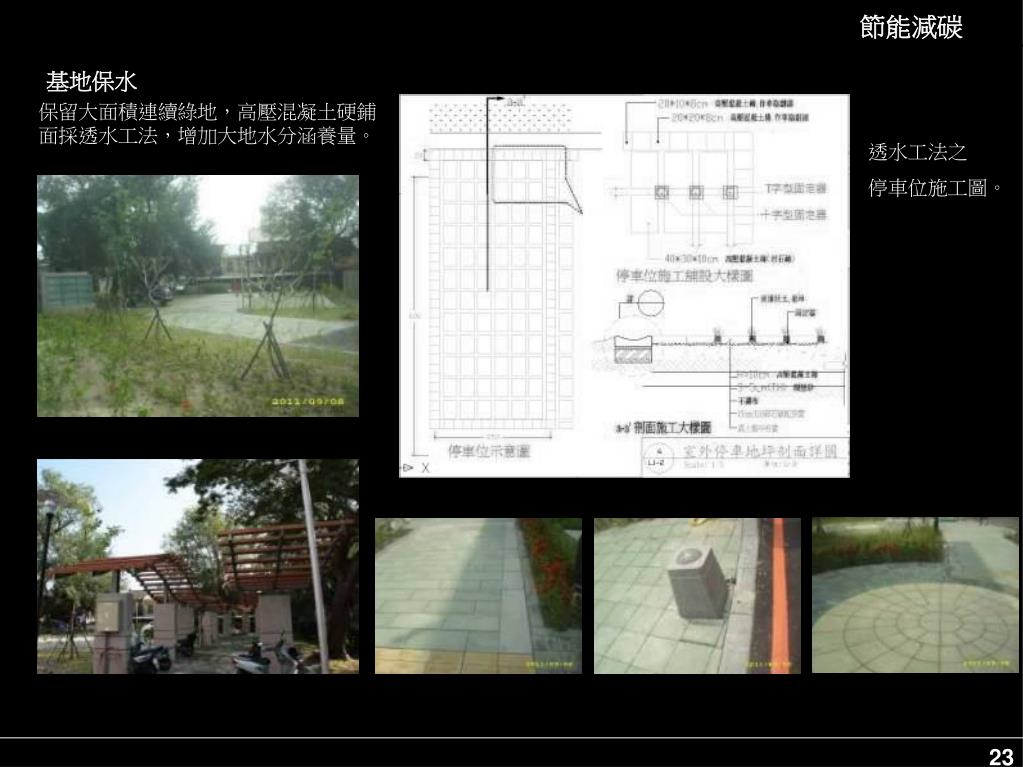

  24. 節能減碳 基地保水 保留大面積連續綠地，高壓混凝土硬鋪面採透水工法，增加大地水分涵養量。 透水工法之 停車位施工圖。 23

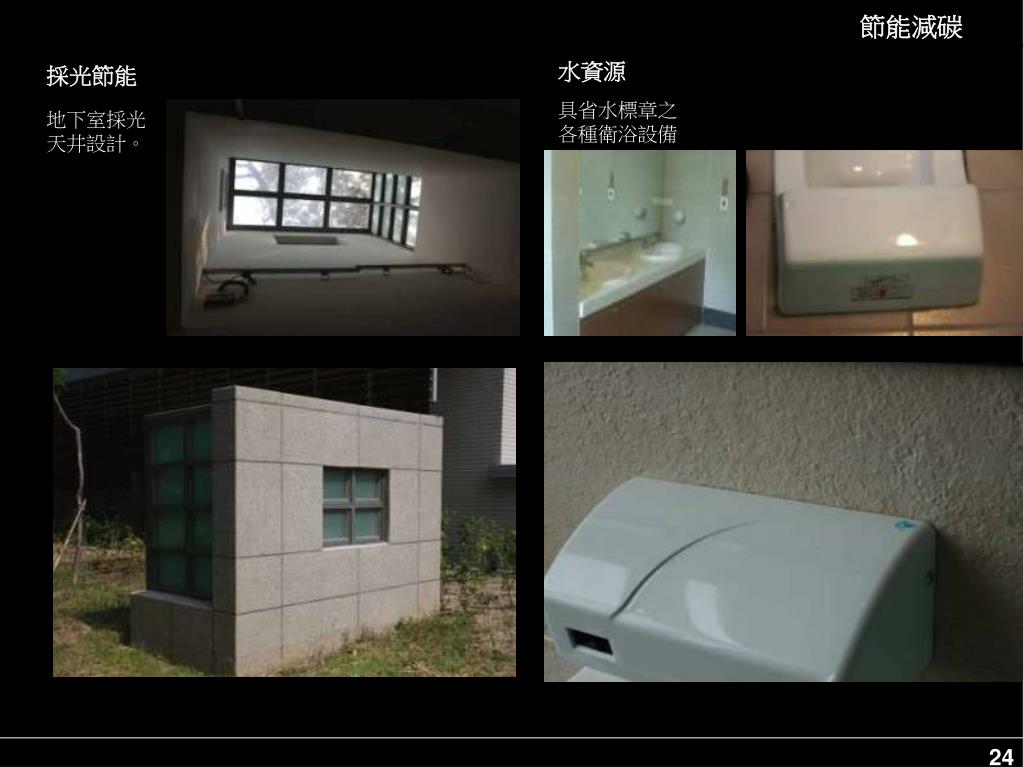

  25. 節能減碳 水資源 採光節能 具省水標章之各種衛浴設備 地下室採光天井設計。 24

  26. 節能減碳 室內環境 良好空間採光/通風深度比之室內空間 輕量化且具綠建材標章之室內裝修材料 易於維修之天花管線 25

  27. 明亮的室內空間 26

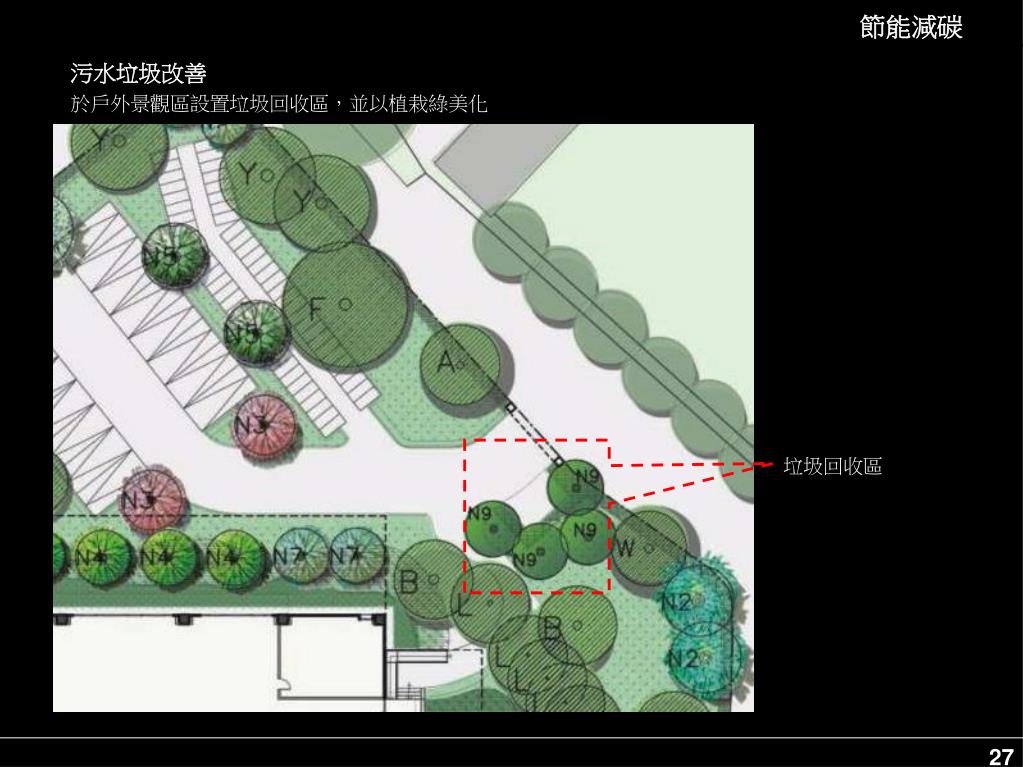

  28. 節能減碳 污水垃圾改善 於戶外景觀區設置垃圾回收區，並以植栽綠美化 垃圾回收區 27

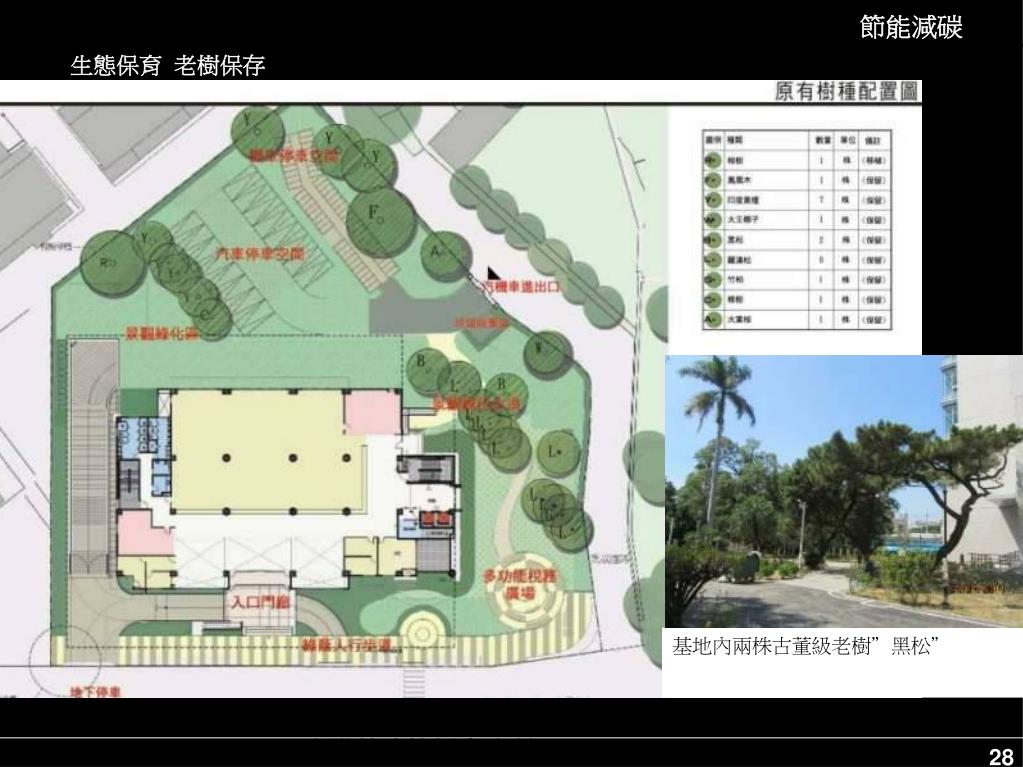

  29. 節能減碳 生態保育 老樹保存 基地內兩株古董級老樹”黑松” 高世銘建築師事務所 28

  30. 大廳精準對花之石材 29

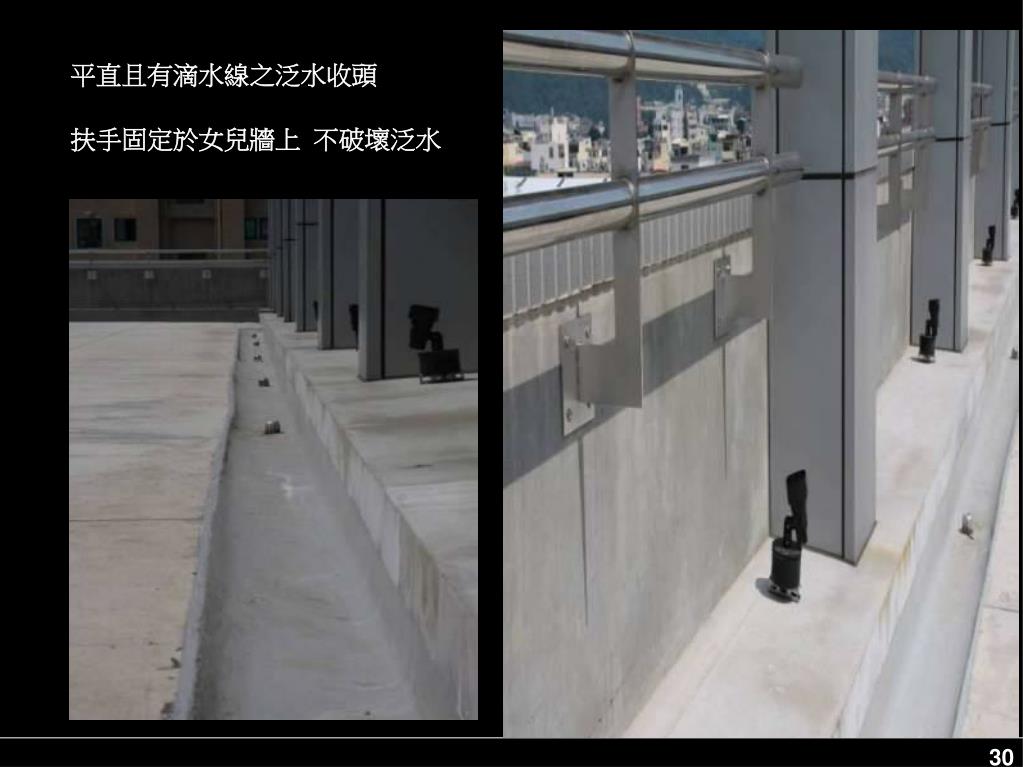

  31. 平直且有滴水線之泛水收頭 扶手固定於女兒牆上 不破壞泛水 30

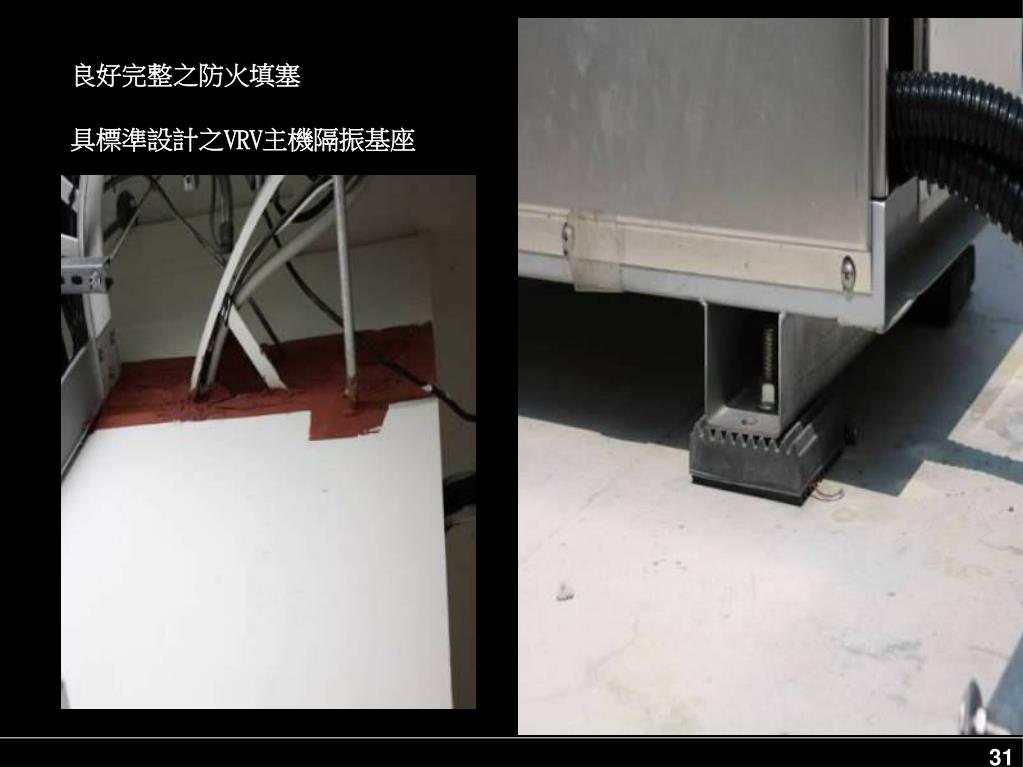

  32. 良好完整之防火填塞 具標準設計之VRV主機隔振基座 31

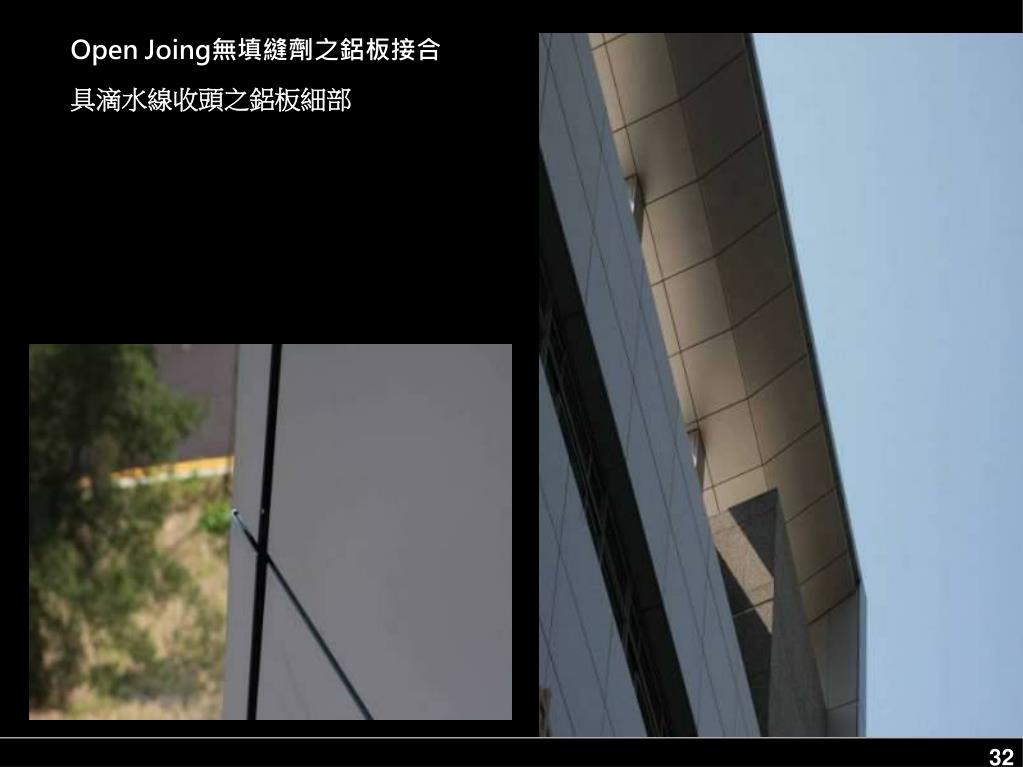

  33. Open Joing無填縫劑之鋁板接合 具滴水線收頭之鋁板細部 32

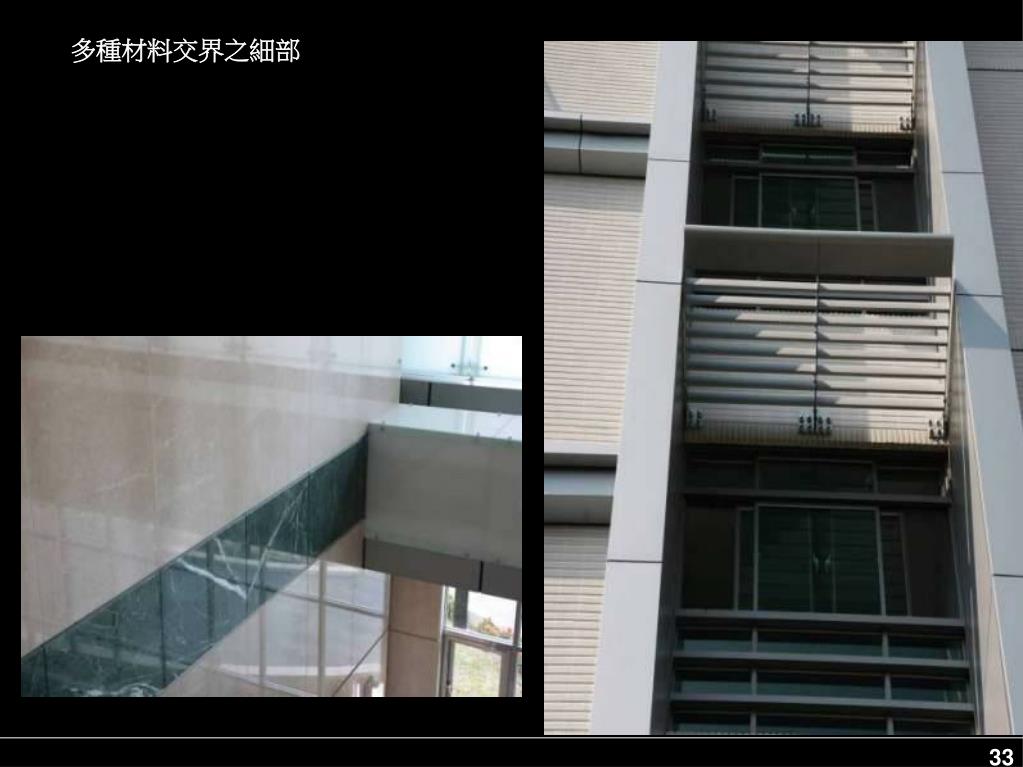

  34. 多種材料交界之細部 33

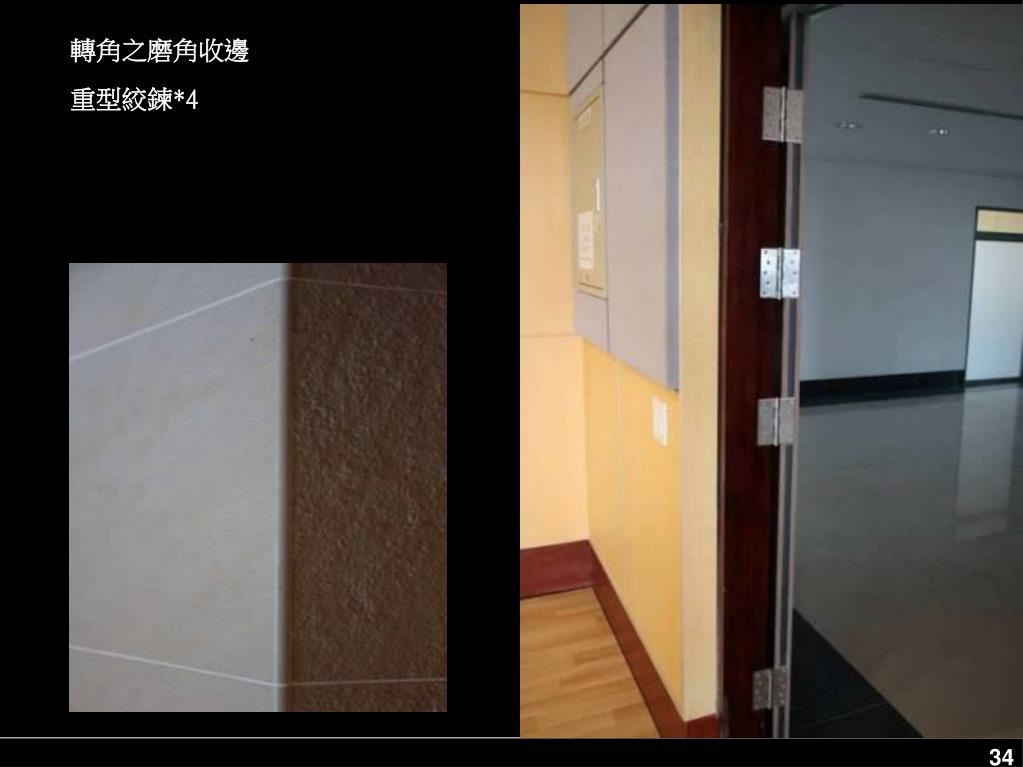

  35. 轉角之磨角收邊 重型絞鍊*4 34

  36. 35

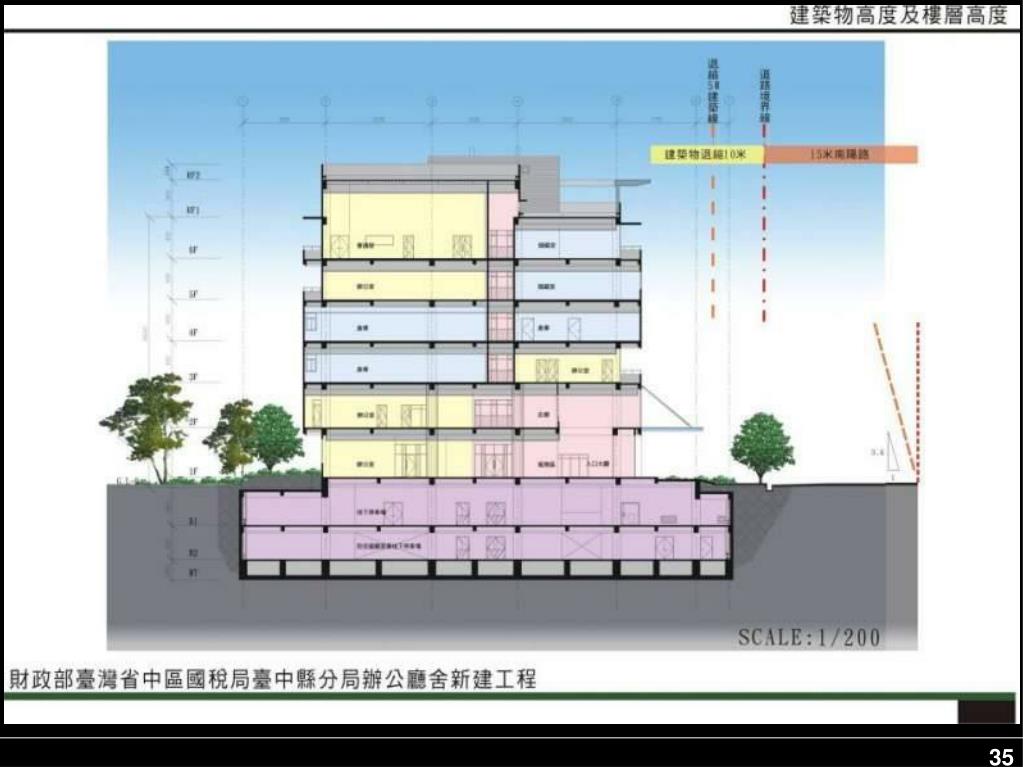

  37. 36

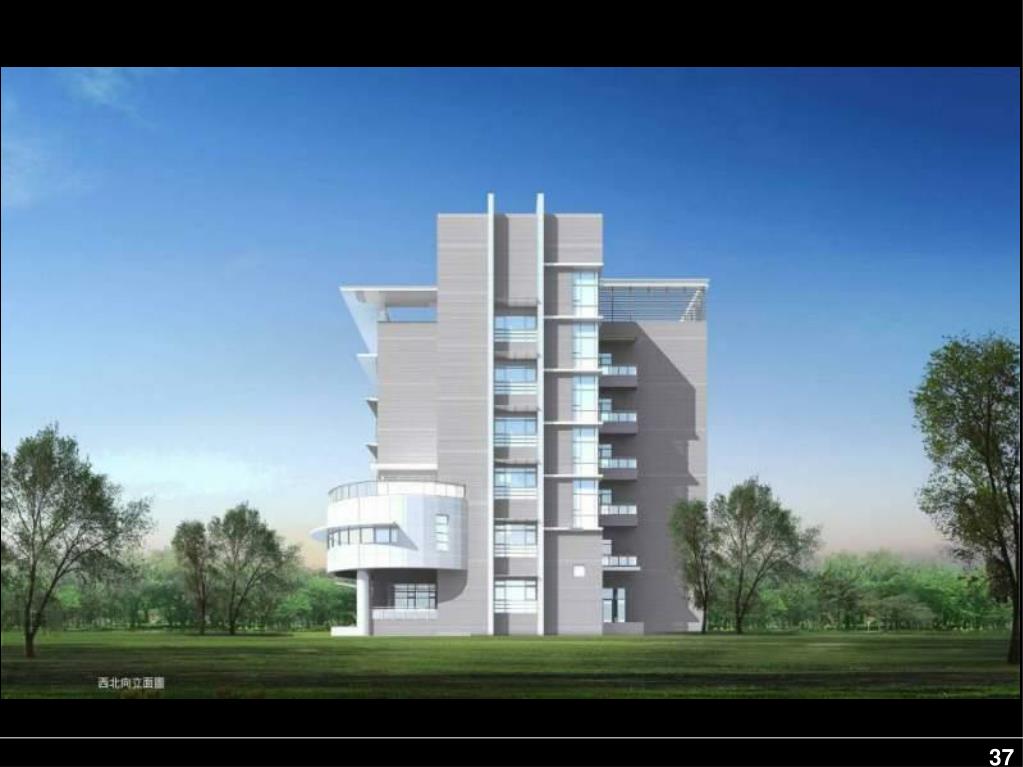

  38. 37

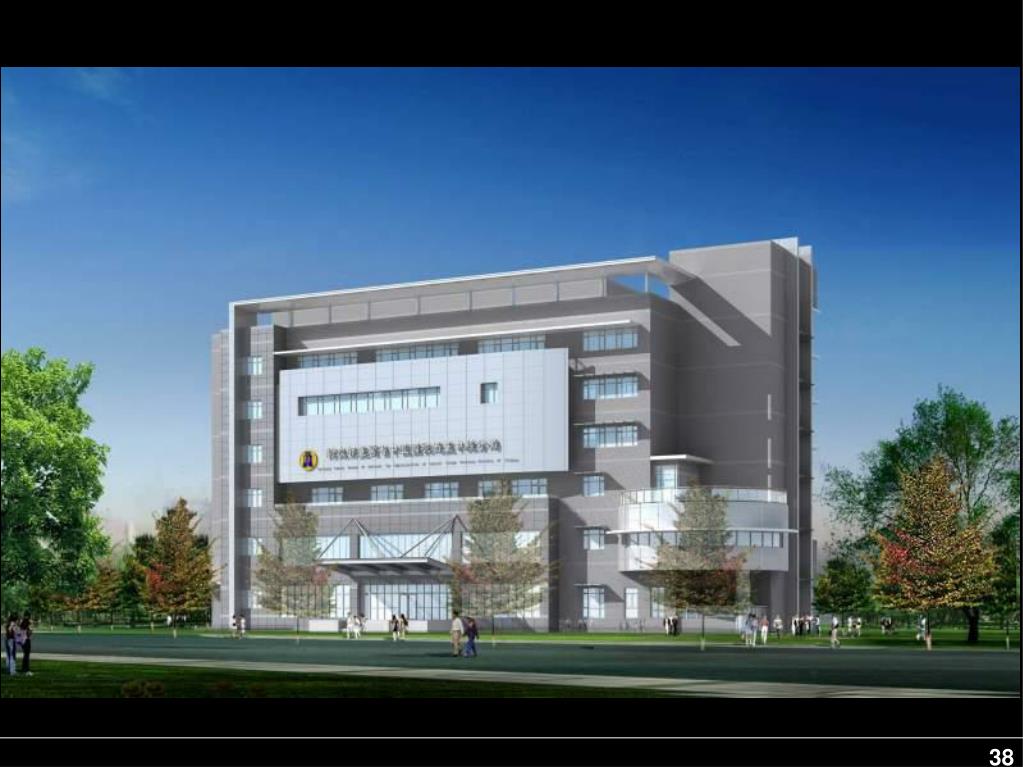

  39. 38
