  1. SENZORI U INDUSTRIJI dr Zoran Mitrović

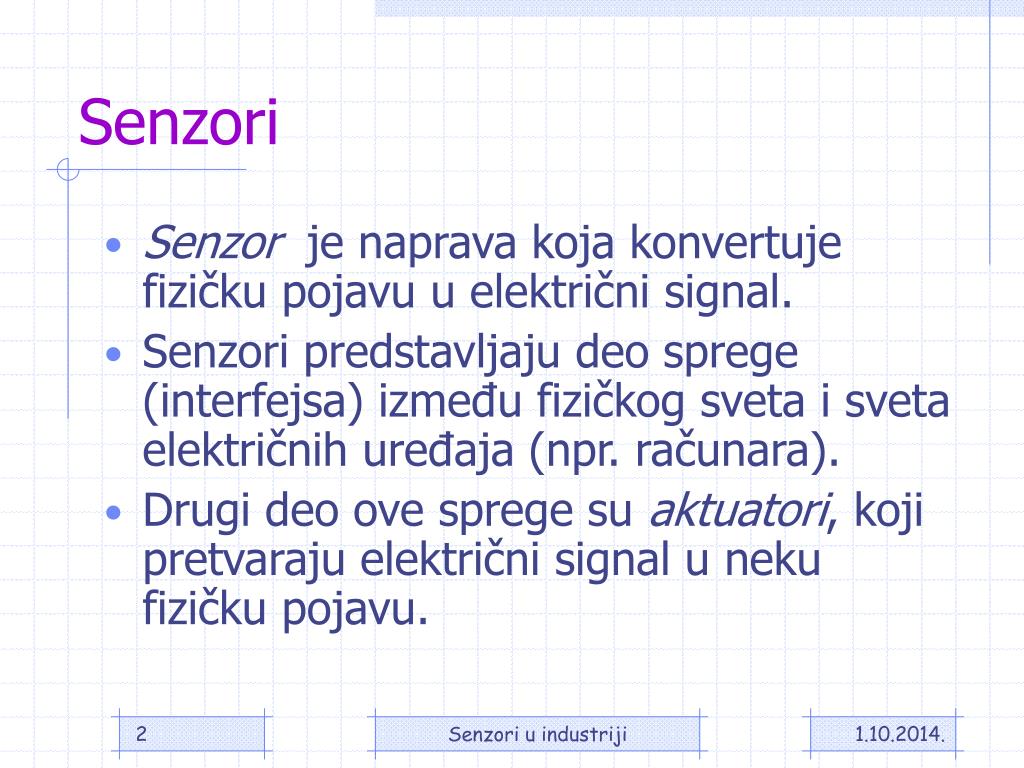

  2. Senzori • Senzor jenaprava koja konvertuje fizičku pojavu u električni signal. • Senzoripredstavljaju deo sprege (interfejsa) između fizičkog sveta i sveta električnih uređaja (npr. računara). • Drugi deo ove sprege su aktuatori, koji pretvaraju električni signal u neku fizičku pojavu. Senzori u industriji

  3. Merenja u industriji Senzori u industriji

  4. Struktura senzora Senzori u industriji

  5. Karakteristike senzora • Prenosna funkcija • Osetljivost • Opseg (dinamički opseg, domet) • Tačnost ili merna nesigurnost • Histerezis • Linearnost (nelinearnost) • Šum • Rezolucija • Propusni opseg Senzori u industriji

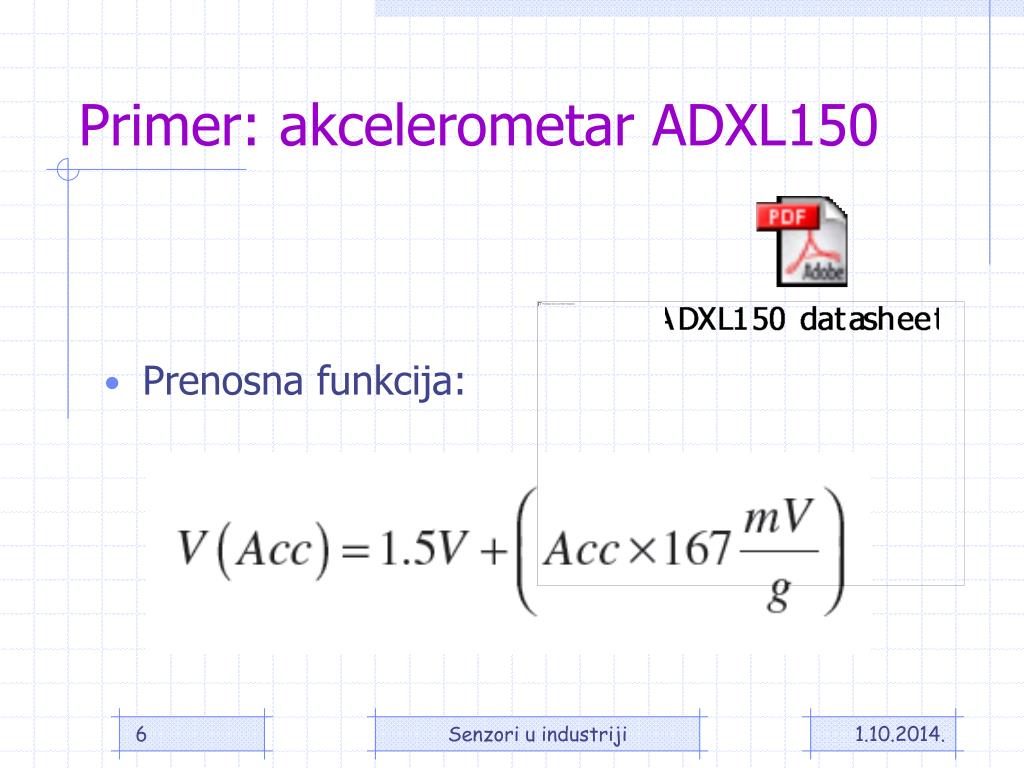

  6. Primer: akcelerometar ADXL150 • Prenosna funkcija: Senzori u industriji

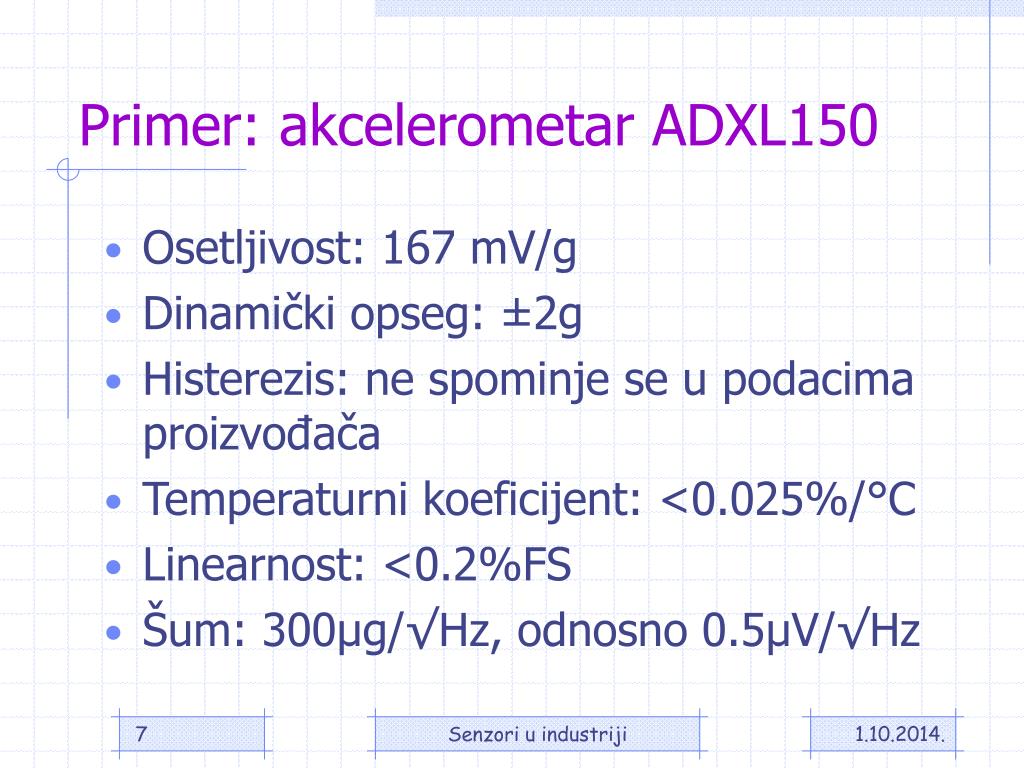

  7. Primer: akcelerometar ADXL150 • Osetljivost: 167 mV/g • Dinamički opseg: ±2g • Histerezis: ne spominje se u podacima proizvođača • Temperaturni koeficijent: <0.025%/°C • Linearnost: <0.2%FS • Šum: 300µg/√Hz, odnosno 0.5µV/√Hz Senzori u industriji

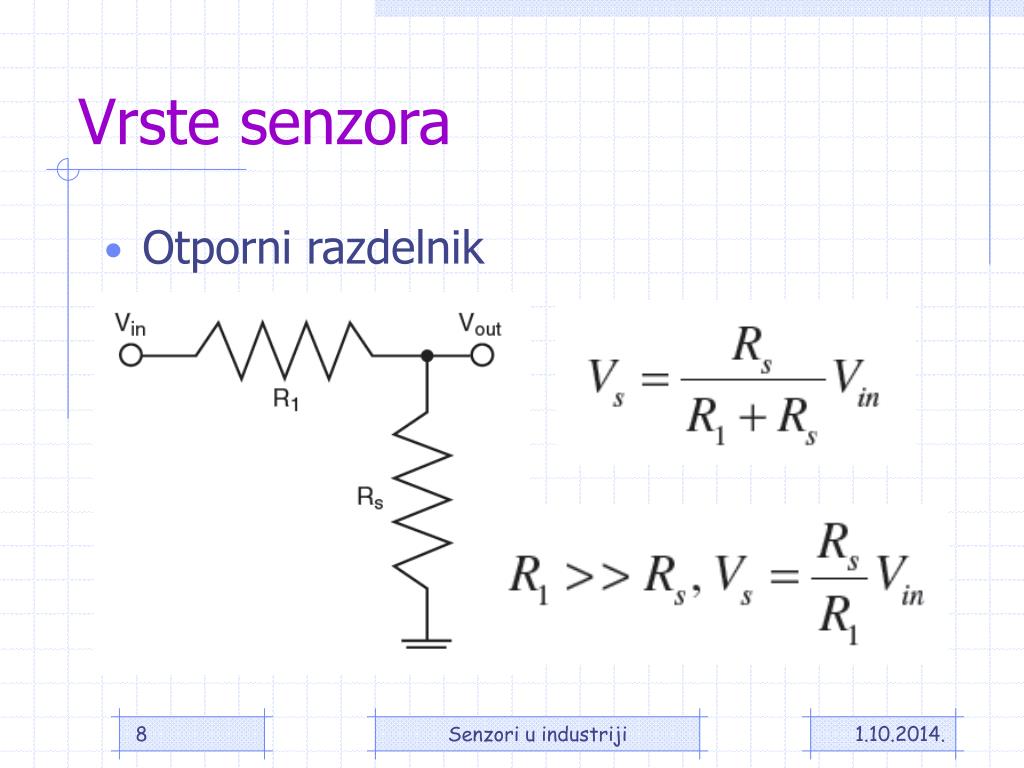

  8. Vrste senzora • Otporni razdelnik Senzori u industriji

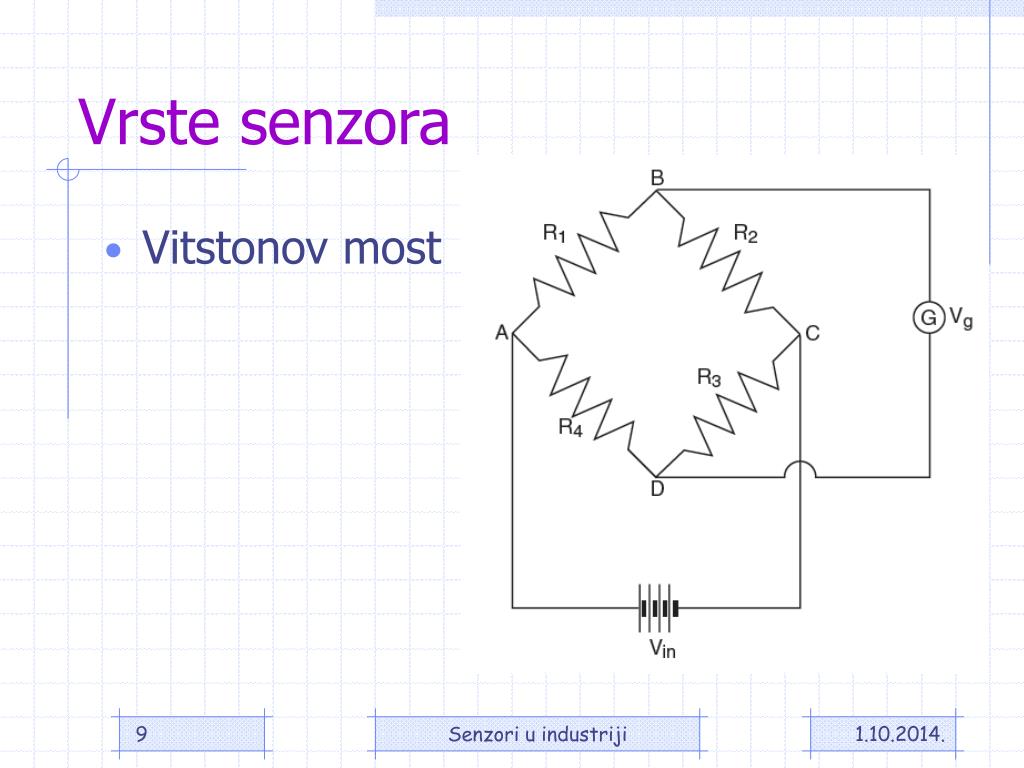

  9. Vrste senzora • Vitstonov most Senzori u industriji

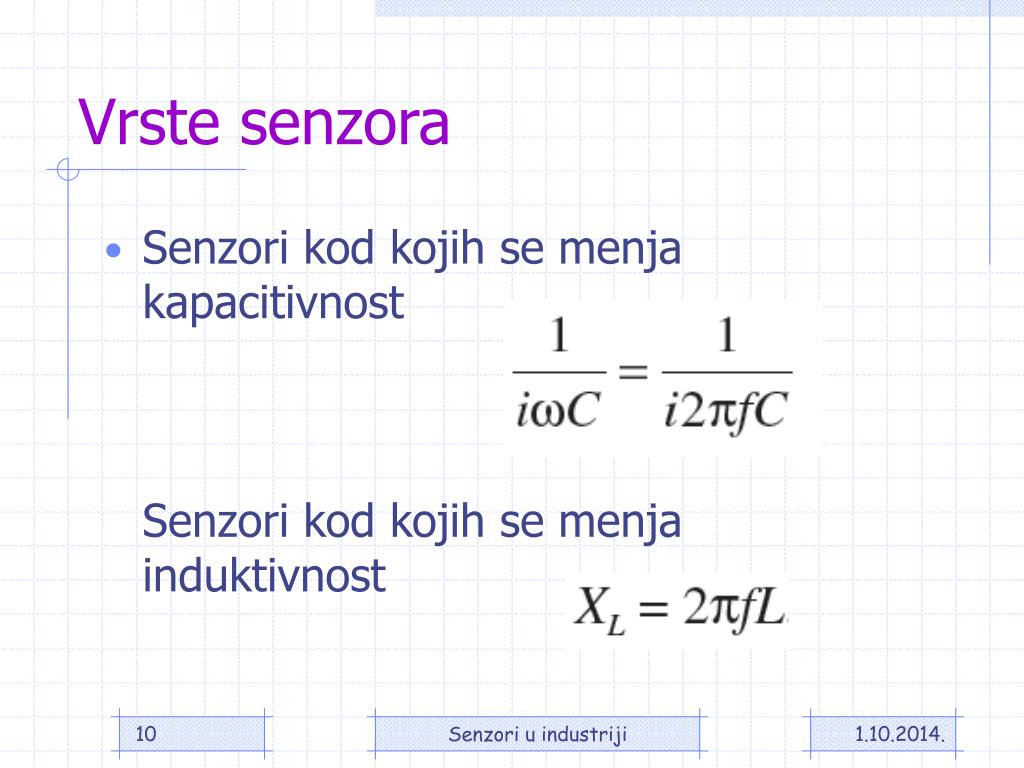

  10. Vrste senzora • Senzori kod kojih se menja kapacitivnostSenzori kod kojih se menja induktivnost Senzori u industriji

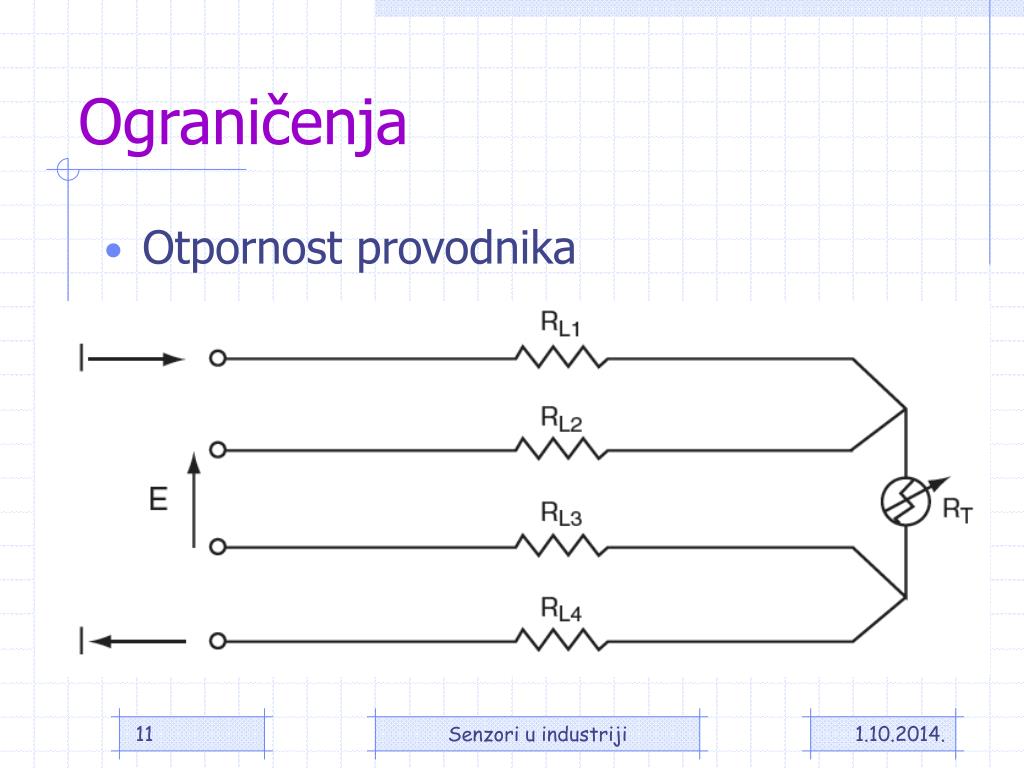

  11. Ograničenja • Otpornost provodnika Senzori u industriji

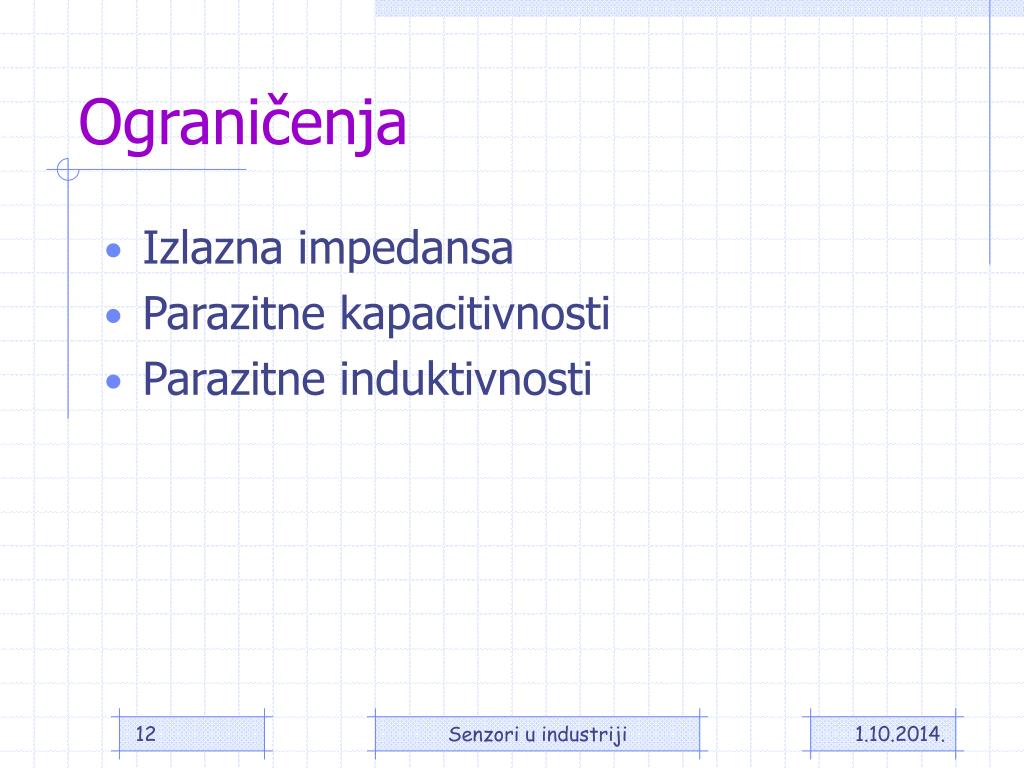

  12. Ograničenja • Izlazna impedansa • Parazitne kapacitivnosti • Parazitne induktivnosti Senzori u industriji

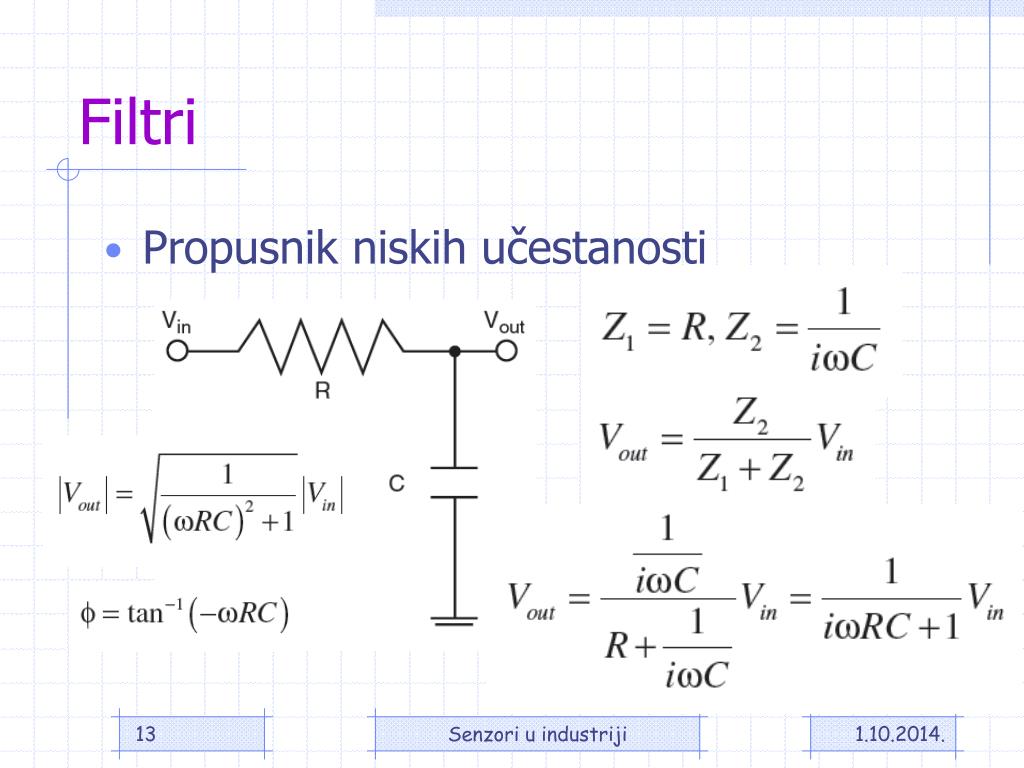

  13. Filtri • Propusnik niskih učestanosti Senzori u industriji

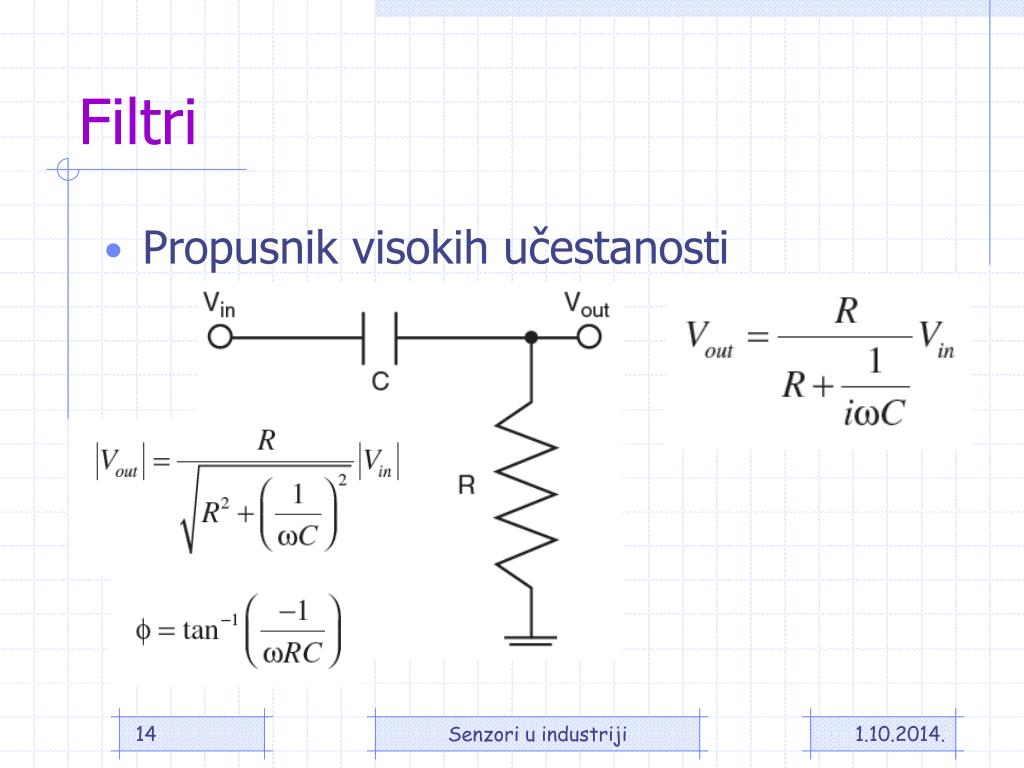

  14. Filtri • Propusnik visokih učestanosti Senzori u industriji

  15. Filtri • Propusnik opsega učestanosti Senzori u industriji

  16. Otporni senzori • Promena dužine • Promena poprečnog preseka Senzori u industriji

  17. Otporni senzori • Promena temperature Senzori u industriji

  18. Kapacitivni senzori Senzori u industriji

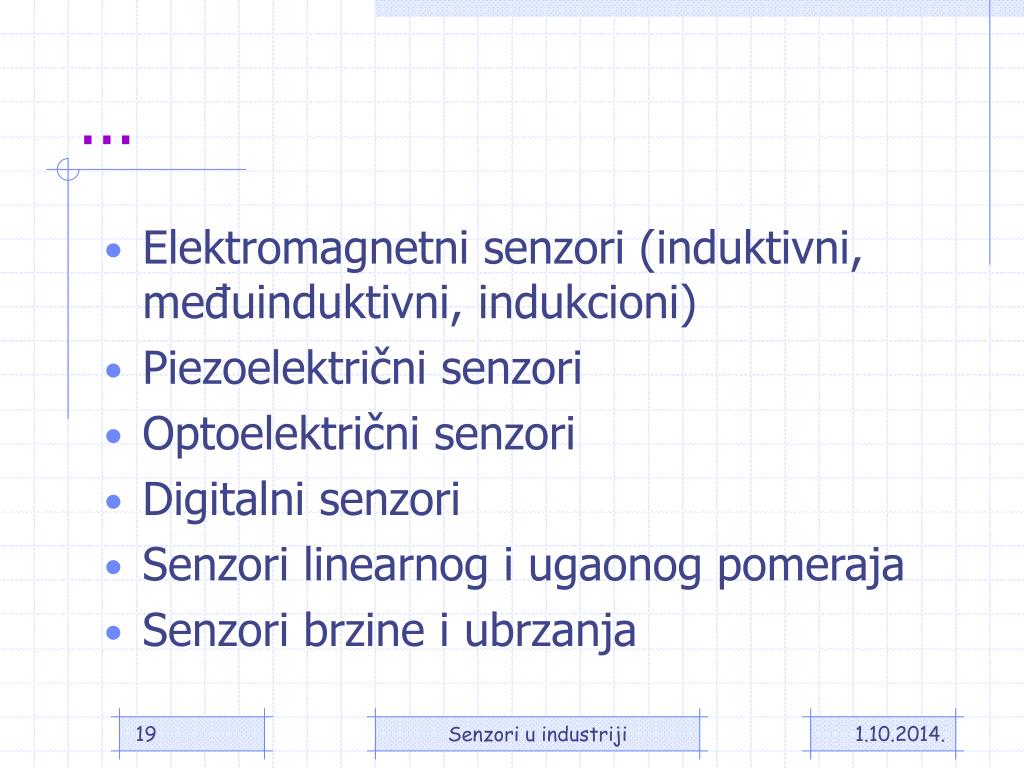

  19. ... • Elektromagnetni senzori (induktivni, međuinduktivni, indukcioni) • Piezoelektrični senzori • Optoelektrični senzori • Digitalni senzori • Senzori linearnog i ugaonog pomeraja • Senzori brzine i ubrzanja Senzori u industriji

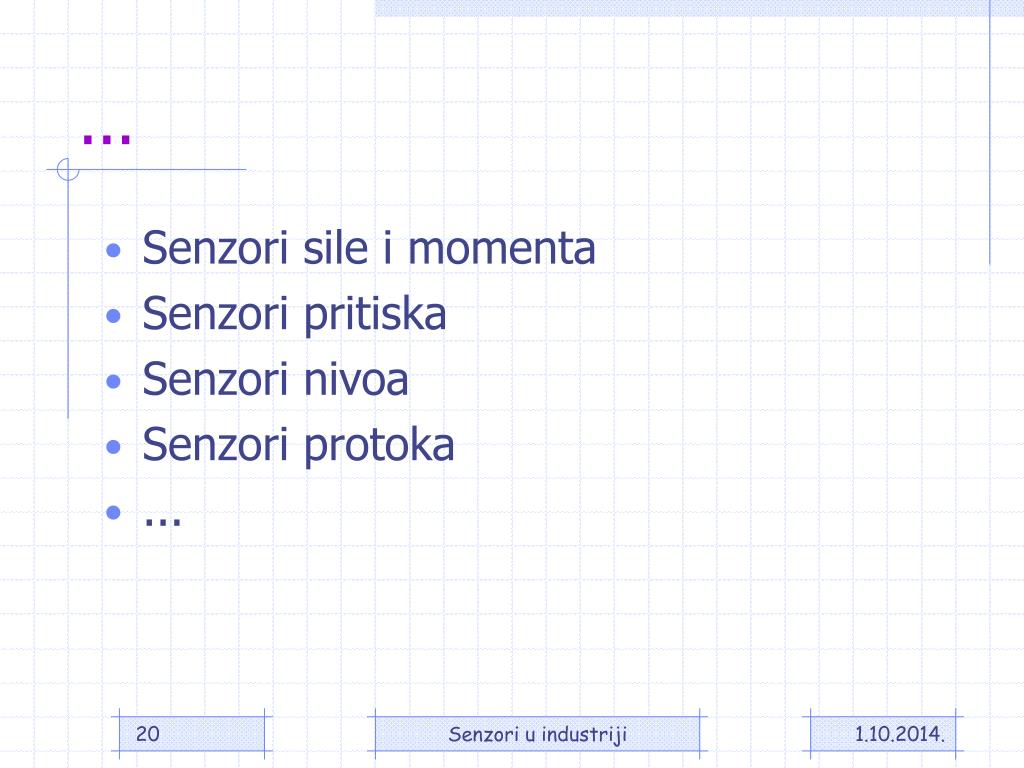

  20. ... • Senzori sile i momenta • Senzori pritiska • Senzori nivoa • Senzori protoka • ... Senzori u industriji
