戰甲車的設計與主要系統

防護力－強. 火　力－猛. 承載力－穩. 機動力－快. 戰甲車的設計與主要系統. 武器系統. 火砲 旋膛砲 : 砲管有螺旋線能使砲彈穩定飛行，精準的命中目標，唯其膛線隨著發射量而耗損。 滑膛砲 : 砲管無螺旋線，在追求高初速度時，滑膛砲較旋膛砲有利，且滑膛砲只能射擊具有穩定翼的砲彈，且容易受風向的影響。. 武器系統. 彈藥 戰車之彈藥一般分穿甲彈與化學彈。 1. 穿甲彈 ：是利用火藥動能的高度產生穿甲及爆炸的原理。因之，彈頭通常由堅硬的金屬所構成，各類穿甲彈均屬之。 2. 化學彈 ：係利用化學產生的效應，產生破壞力，如爆震彈。. 防護系統. 複合裝甲.

lexiss
Télécharger la présentation

戰甲車的設計與主要系統

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

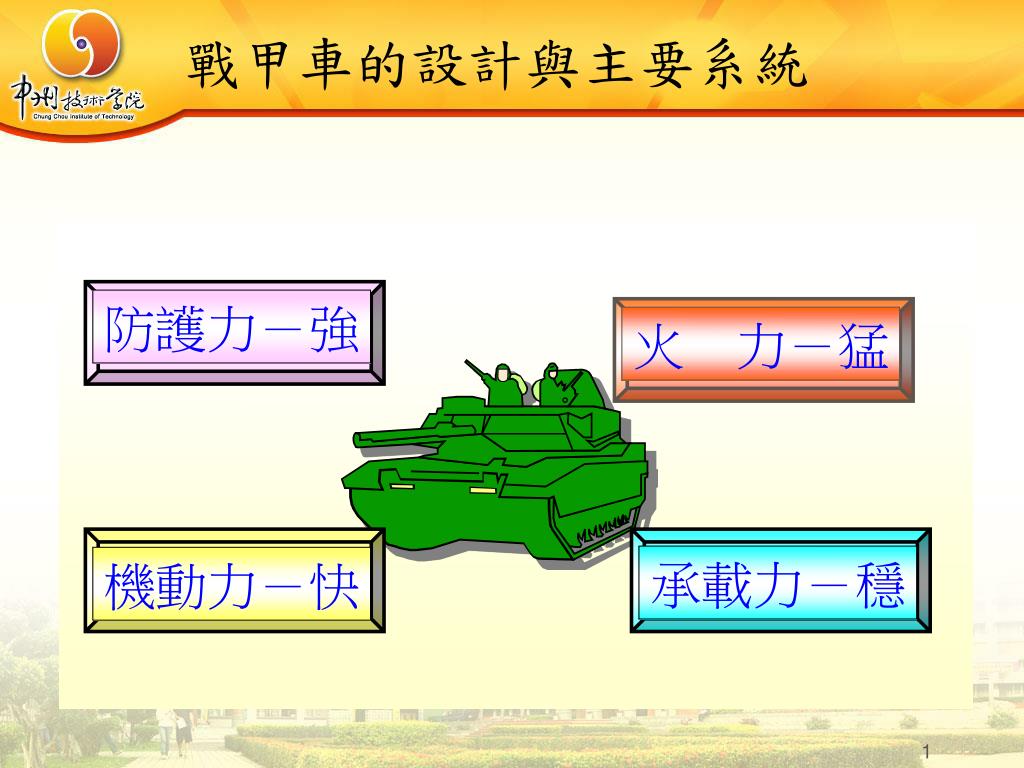

  1. 防護力－強 火　力－猛 承載力－穩 機動力－快 戰甲車的設計與主要系統

  2. 武器系統 火砲 • 旋膛砲:砲管有螺旋線能使砲彈穩定飛行，精準的命中目標，唯其膛線隨著發射量而耗損。 • 滑膛砲:砲管無螺旋線，在追求高初速度時，滑膛砲較旋膛砲有利，且滑膛砲只能射擊具有穩定翼的砲彈，且容易受風向的影響。

  3. 武器系統 彈藥 • 戰車之彈藥一般分穿甲彈與化學彈。 1.穿甲彈：是利用火藥動能的高度產生穿甲及爆炸的原理。因之，彈頭通常由堅硬的金屬所構成，各類穿甲彈均屬之。 2.化學彈：係利用化學產生的效應，產生破壞力，如爆震彈。

  4. 防護系統 複合裝甲 截斷式裝甲 反應裝甲 間隙裝甲

  5. 動力系統 • 機動與速度是戰甲車展現震撼力的方式，亦是發揮奇襲與提高存活率的重要考量因素。 • 戰車的動力系統為衡量戰車性能的關鍵，如引擎的馬力、傳動加速、散熱冷卻、能源的耗損與補給….均須妥善的規劃與設計。

  6. 承載系統 • 承載系統有二大主要任務 • 整合及運載武器裝備系統 • 使戰車能在地面上運動 • 承載系統主要有履帶、驅動輪、傳動與避震系統等。

  7. 我國輕型戰車「M-41D型戰車」

  8. 我國戰車「M48H勇虎戰車」

  9. M-48H勇虎戰車性能諸元 • 乘 員：4人 • 戰鬥重量：54噸 • 武 裝：105mm線膛砲 • 12.7mm機槍 • 7.62mm機槍╳2 • 最高路速：48Km/h • 最大行程：496km • 攜帶彈藥：60發/900發/6000發

  10. 我國CM21戰甲車具有多功能用途

  11. 美國M60A3主力戰車-台灣有買

  12. 美製M-60A3戰車 • 1960出廠目前已超過1萬輛 • 採『鎔鑄式』結構一體成形 • 火力射控『電腦化』 • 可在1,800公尺內輕易擊破T-62戰車 • 射程可延伸至4,400公尺

  13. 美製M-60A3戰車性能諸元 • 乘 員：4人 • 戰鬥重量：52.6噸 • 武 裝：105mm線膛砲 • 12.7mm機槍 • 7.62mm機槍╳2 • 最高路速：48.2km/h • 最大行程：496km • 攜帶彈藥：63發/900發/6000發

  14. 各式裝甲車輛簡介 美國M1艾布蘭（Abram）主力戰車

  15. 美製M-1戰車 • 1980出廠;採合金『層板裝甲』 • 0~32公里僅需6.2秒 • 波灣戰爭參戰1955輛均無遭戰車摧毀,亦無乘員遭戰車殺死 • 沙烏地及科威特分別購買465輛 及236輛M-1A2,每輛500萬美元 • 車內滅火機可在0.02秒鐘內撲滅戰車內火源 • 利用熱影像系統,能於任何天候及夜間在3600公尺命中目標

  16. 美製M-1戰車性能諸元 • 乘 員：4人 • 重 量：57噸 • 武 裝：120mm滑膛砲 • 12.7機槍 • 7.62機槍╳2 • 最高路速：67km/h • 最大行程：480km

  17. 德製豹II戰車 • 1979年大量裝備當時西德裝甲部隊 • 每輛造價超過400萬美元 • 無論機動力、火力、防護力均屬上上之選 • 目前已生產至少1,800輛 • 強調裝甲防護力，配備導航系統;數位射控電腦。堪稱是性能最好的歐製戰車。

  18. 法製雷克勒戰車 • 1992服役;每輛造價950萬美元 • 法陸軍採購800輛,阿拉伯聯合大公國採購436輛,銷售量僅次於M-1A2 • 配備自動裝填,乘員僅三人 • 採用120公釐滑膛砲 • 主砲最大射速15發/分鐘 • 由於射控高度自動化,能在60秒鐘內,攻擊6個目標 • 接戰程序僅需4~6秒 • 現役主力戰車中整體設計最為先進

  19. 英製挑戰者二式戰車 • 1994年推出;每輛造價635萬美元 • 英國戰車研製鐵律:火力第一，防護力次之,機動力第三 • 120公釐旋膛砲;配備52枚砲彈 • 由挑戰者一式大幅改良而來 • 波灣戰爭英國第4及第7裝甲旅共157輛挑戰者I型參戰,摧毀伊軍300輛戰車,被毀1輛 • 接戰程序不超過8秒

  20. 俄製T-80U戰車 • 1989年推出;每輛220~260萬美元之間 • 採自動裝填,乘員3人 • 車上裝有6枚雷射導引飛彈，最大射程5公里 • 採125公釐滑膛砲，射程2100公尺以上 • 路速:75km/h 最大行程:400km

  21. 俄製T-90主力戰車 • 1.T-72系列主力戰車的最新改良型 • 2.採用類似T-80的射控與砲控系統、觀瞄系統、武器系統和先進的裝甲技術

  22. 日本90式戰車 • 重要規格皆與德國豹二式類似，但自動化程度較高 • 2.裝有可調整高度的液氣壓承載系統，能快速調整高度與傾斜度

  23. 美製M-113裝甲車 • 1960年服役;現有50國採用 • 有『戰場計程車』之稱 • 為裝甲旅及機械化師使用 • 乘 員：2+11人 • 重 量：11.3噸 • 武 裝：12.7機槍/2000發 • 最高路速：67km/h • 浮游速度：5.8km/h • 最大行程：483km

  24. BTR裝甲運兵車 • 前蘇聯於1960年代開始量產 歷經30餘年的修改,推出 BTR-60、BTR-70、BTR-80等 • 世界上生產數量最大的輪式 裝甲車輛 • 共生產超過15,000輛

  25. 布萊德雷裝甲(步兵)戰鬥車 • 美國陸軍目前主力裝甲戰鬥車 • 配備25公釐機砲、機槍和托式反戰車飛彈 • 防護性能佳，能伴隨主力戰車直接戰鬥 • 車長：6.453m（砲管向前） • 車寬：3.2m • 車高：2.97m • 武裝：25mm機砲、7.62mm同軸機槍

  26. 俄製BMP步兵戰鬥車 • 世界上第一種步兵戰鬥車 • 可在車內使用步槍和機槍對外射擊，不需下車就能戰鬥 • 配備有火砲和飛彈，能有效支援步兵和戰甲車戰鬥

  27. 美製M-109自走砲 • 自由世界使用最廣泛的自走砲 • 採用全履帶式鋁合金車體底盤 • 車長：9.12m（砲管向前） • 車寬：3.15m • 車高：2.8m • 武裝：155mm榴砲 • 射程：24000m

  28. 美製M-109A6自走砲性能 1.射 程：24,000公尺 2.最大射速：3發/分 3.操作人員：4人 4.反應時間：60秒 5.最高時速：56.3公里 6.續行距離：344公里

  29. 英製AS-90自走砲 • 相比，綜合性能明顯提高英國根據1990年代以後作戰需求發展而成 • 與美M-109系列相比，綜合性能明顯提高 • 射 程：24,700公尺 • 2.最大射速：6發/分 • 3.操作人員：5人 • 4.反應時間：60秒 • 5.最高時速：55公里 • 6.續行距離：430公里

  30. 德製PzH2000自走砲 • 與AS-90一樣，從火砲到底盤都是全新設計 • 配備有導航與新資訊化裝備
