高分子電気絶縁材料の撥水性の画像診断に関する研究

高分子電気絶縁材料の撥水性の画像診断に関する研究. 所研究室 １３ S ０４　　尾本　裕樹. 研究背景. 撥水性. 　シリコーンゴムなどのポリマーがいしの利点　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　撥水性の評価方法として接触角やＳＴＲＩ法がある 　試料の撥水性の評価に画像解析を用いて、定量的で信頼性に富む評価を目指す. 本研究では・・・. 今回は・・・. 試料状態の違いや噴霧水・試料の温度変化による　試料面の撥水性の変化等を観測. 試料および実験方法. ・未劣化試料と水浸劣化試料の撥水性の比較. 幅 ５０　ｍｍ 長さ ５０　ｍｍ

lok
Télécharger la présentation

高分子電気絶縁材料の撥水性の画像診断に関する研究

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

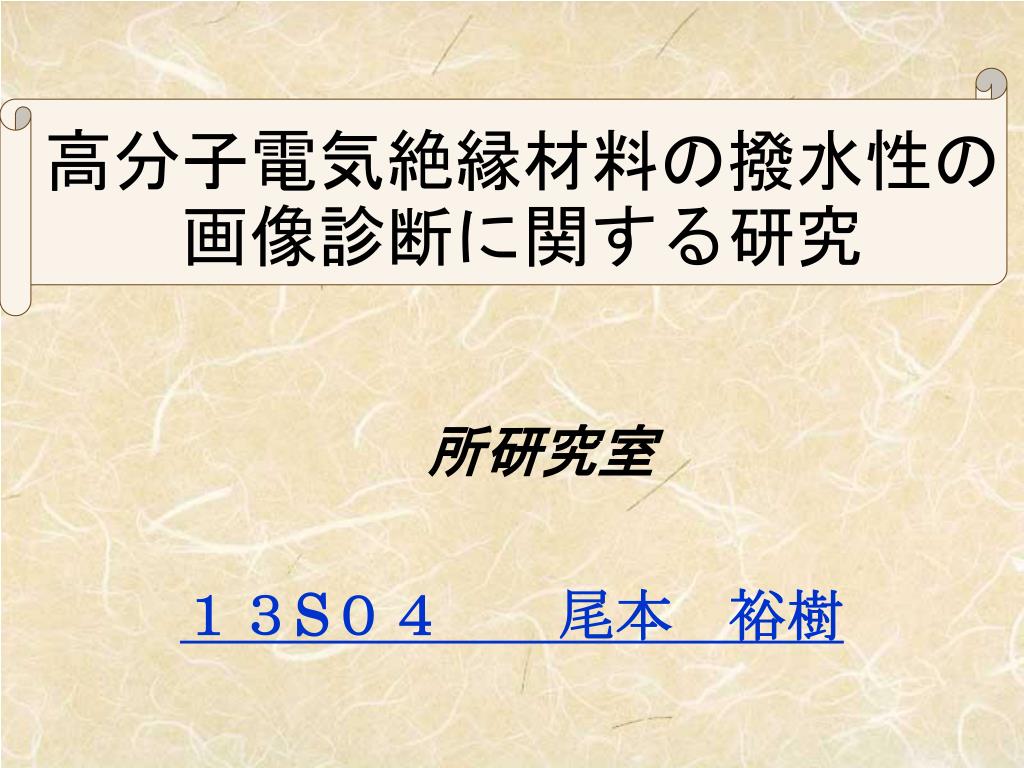

  1. 高分子電気絶縁材料の撥水性の画像診断に関する研究高分子電気絶縁材料の撥水性の画像診断に関する研究 所研究室 １３S０４　　尾本　裕樹

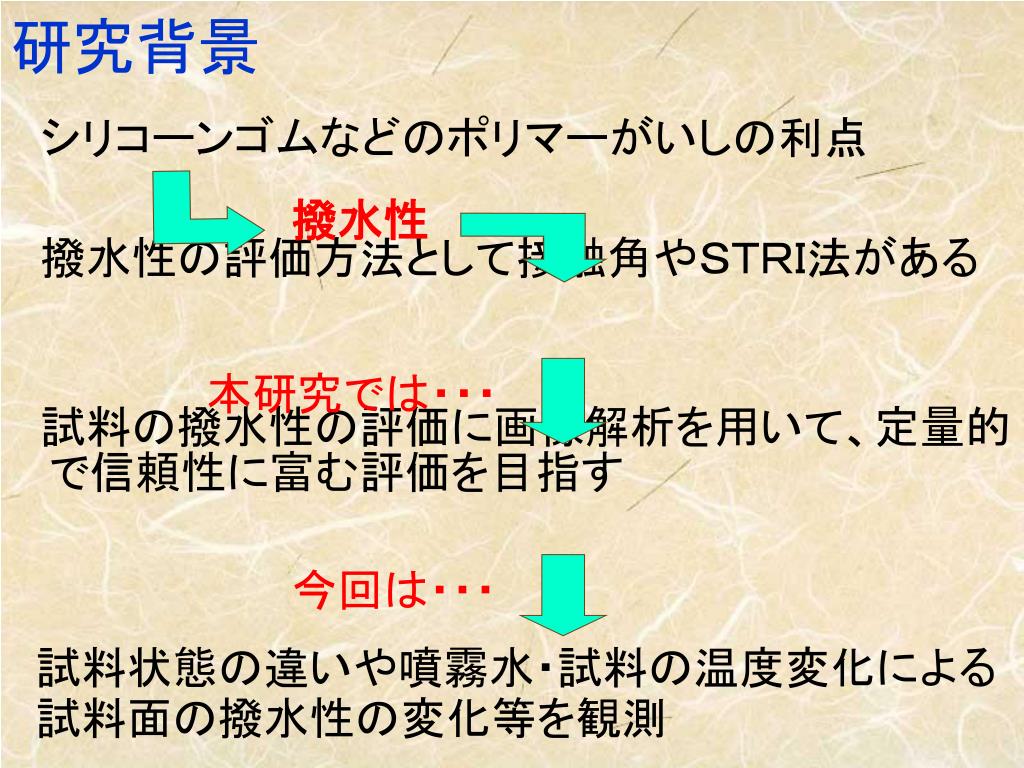

  2. 研究背景 撥水性 　シリコーンゴムなどのポリマーがいしの利点　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　撥水性の評価方法として接触角やＳＴＲＩ法がある 　試料の撥水性の評価に画像解析を用いて、定量的で信頼性に富む評価を目指す 本研究では・・・ 今回は・・・ 試料状態の違いや噴霧水・試料の温度変化による　試料面の撥水性の変化等を観測

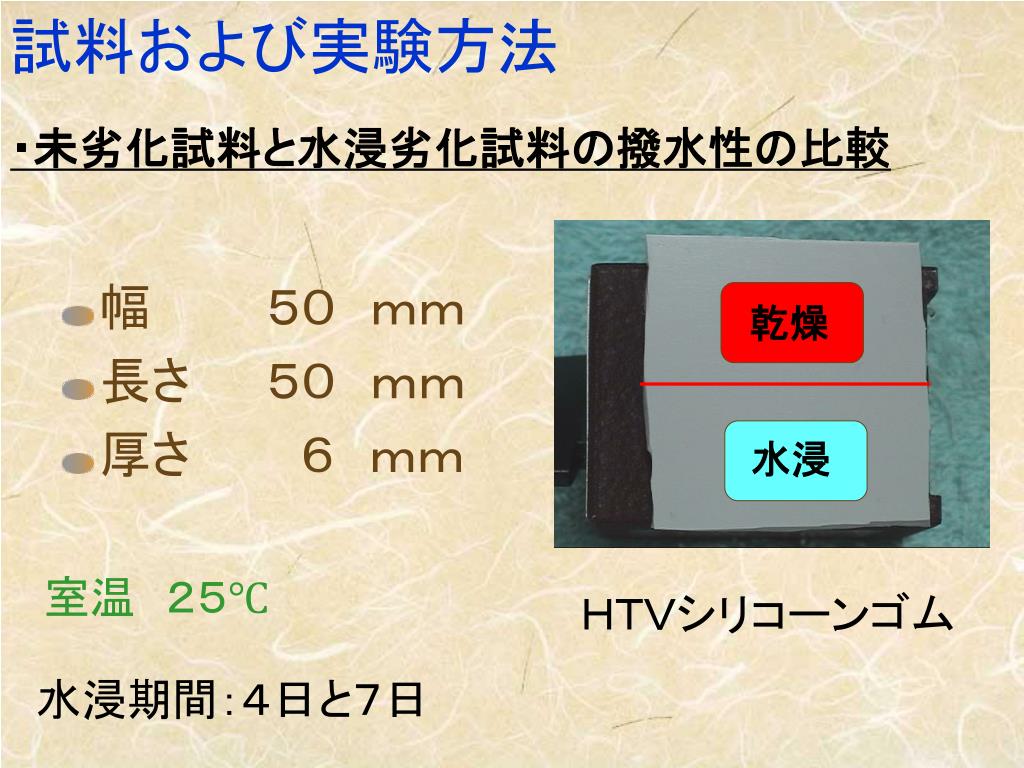

  3. 試料および実験方法 ・未劣化試料と水浸劣化試料の撥水性の比較 • 幅 ５０　ｍｍ • 長さ ５０　ｍｍ • 厚さ 　６　ｍｍ 乾燥 水浸 室温　２５℃ ＨＴＶシリコーンゴム 水浸期間：４日と７日

  4. 噴霧水と試料の温度 ４０℃ ５℃ に約３時間放置してから室温２５℃にて測定 噴霧距離　１５ｃｍ 噴霧回数　１５回 ３０℃ ２０℃ ・噴霧水と試料の温度変化がおよぼす試料面の撥水性 への影響の観測

  5. ・水浸温度を変化させた場合の試料面の撥水性の変化の観測・水浸温度を変化させた場合の試料面の撥水性の変化の観測

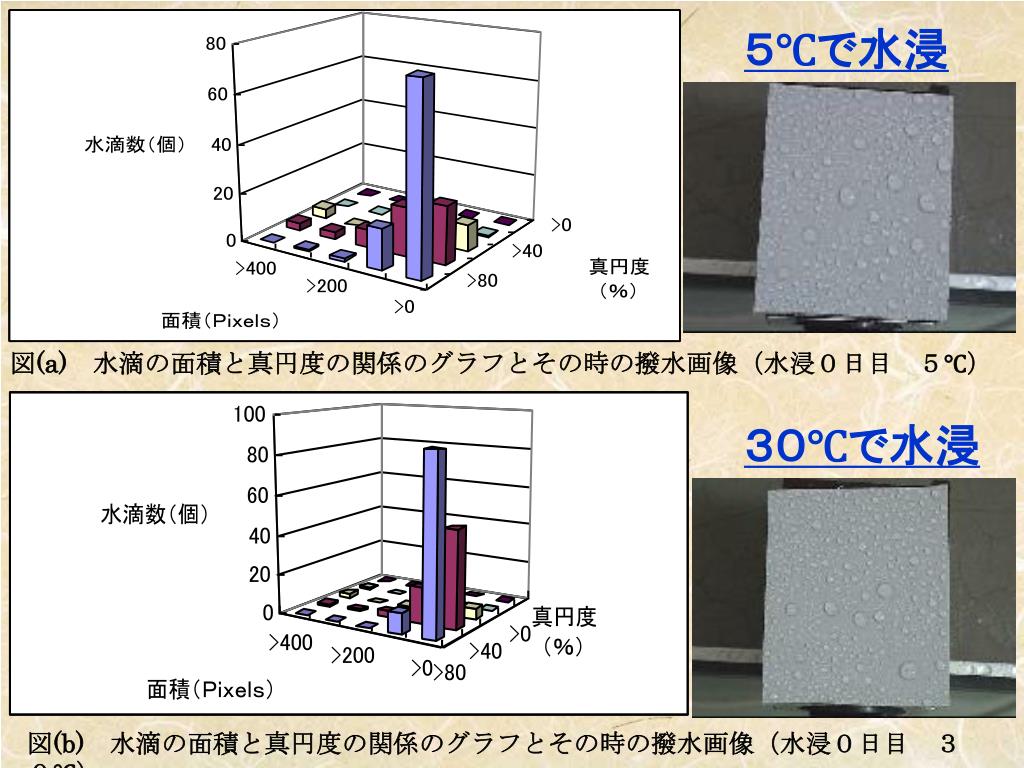

  6. ５℃で水浸 図(a)　水滴の面積と真円度の関係のグラフとその時の撥水画像（水浸０日目　５℃） ３０℃で水浸 図(b)　水滴の面積と真円度の関係のグラフとその時の撥水画像（水浸０日目　３０℃）

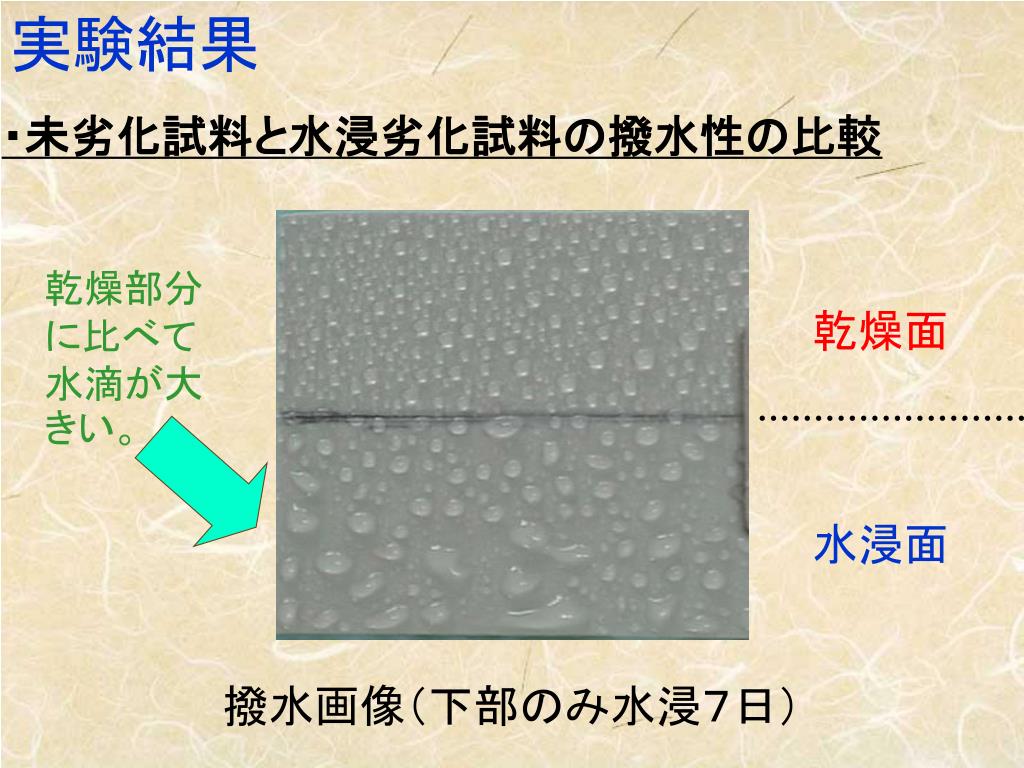

  7. 実験結果 ・未劣化試料と水浸劣化試料の撥水性の比較 乾燥部分に比べて水滴が大きい。 乾燥面 水浸面 撥水画像（下部のみ水浸７日）

  8. ＬＭＷ溶出 面積（Ｐｉｘｅｌｓ） 吸水 面積（Ｐｉｘｅｌｓ）

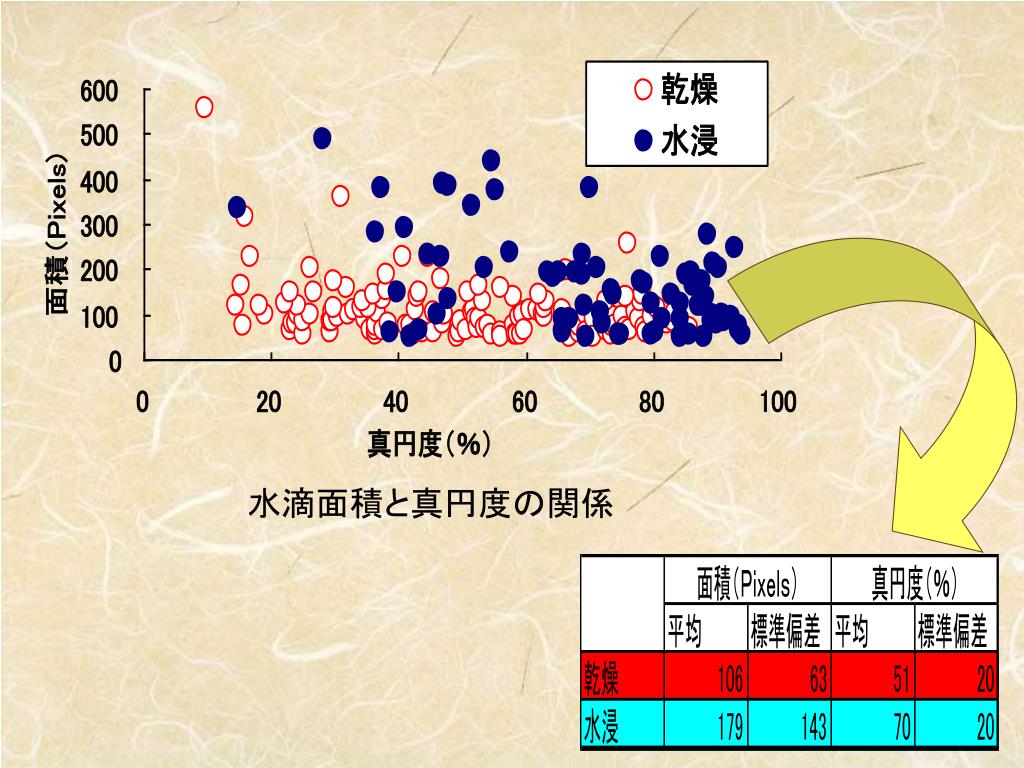

  9. 水滴面積と真円度の関係

  10. ・噴霧水と試料の温度を変化した場合の試料面の撥水性への影響の観測・噴霧水と試料の温度を変化した場合の試料面の撥水性への影響の観測

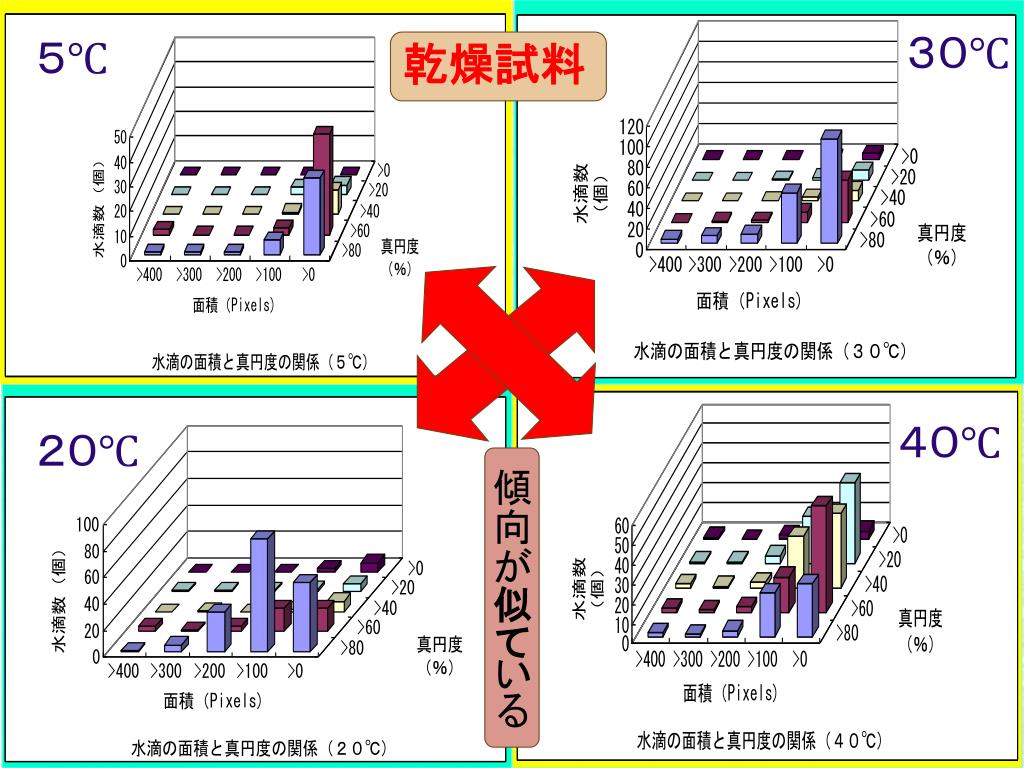

  11. ３０℃ ５℃ 乾燥試料 ４０℃ ２０℃ 傾向が似ている

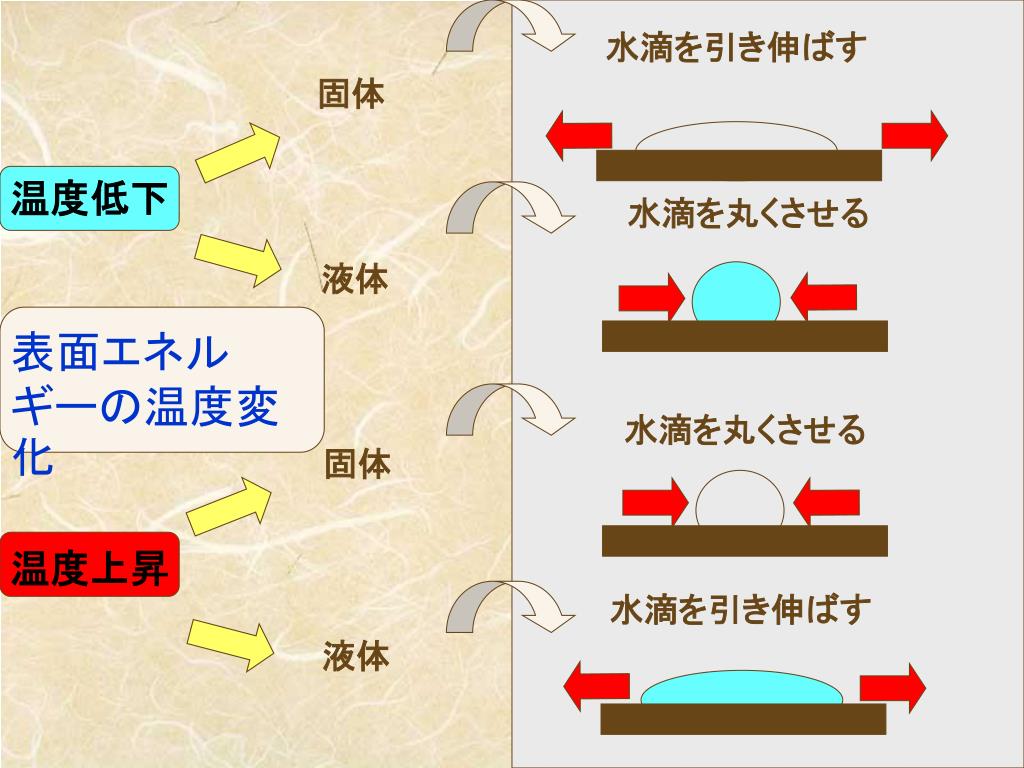

  12. 水滴を引き伸ばす 固体 温度低下 水滴を丸くさせる 液体 表面エネルギーの温度変化 水滴を丸くさせる 固体 温度上昇 水滴を引き伸ばす 液体

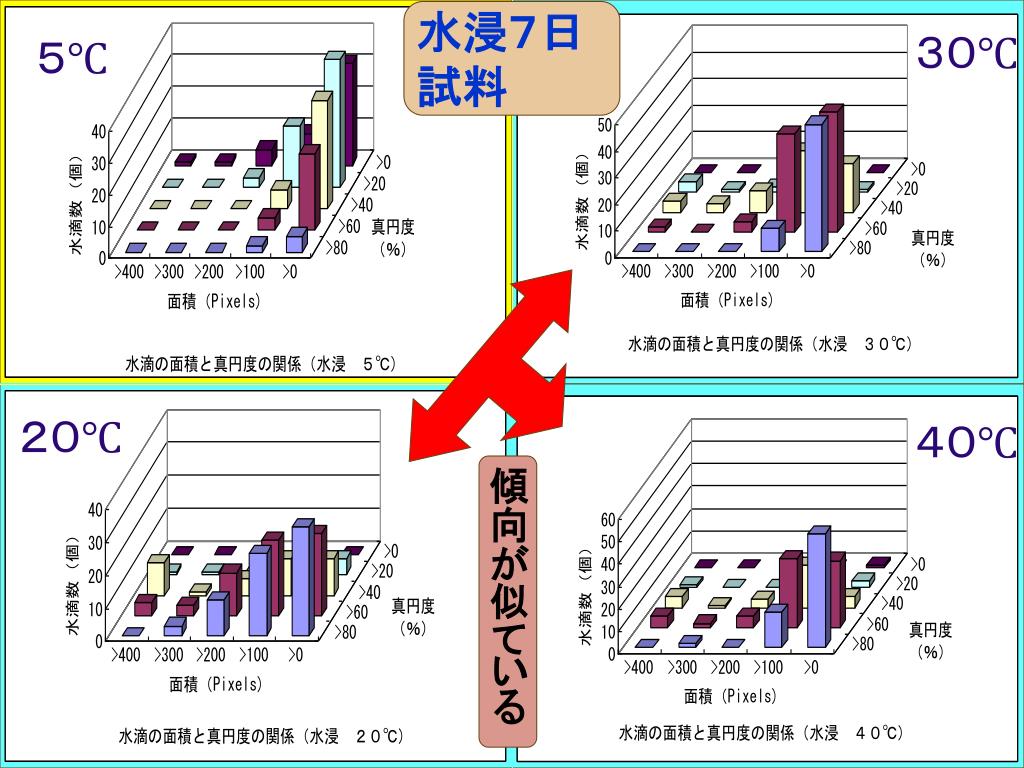

  13. 水浸７日　 試料 ３０℃ ５℃ ２０℃ ４０℃ 傾向が似ている

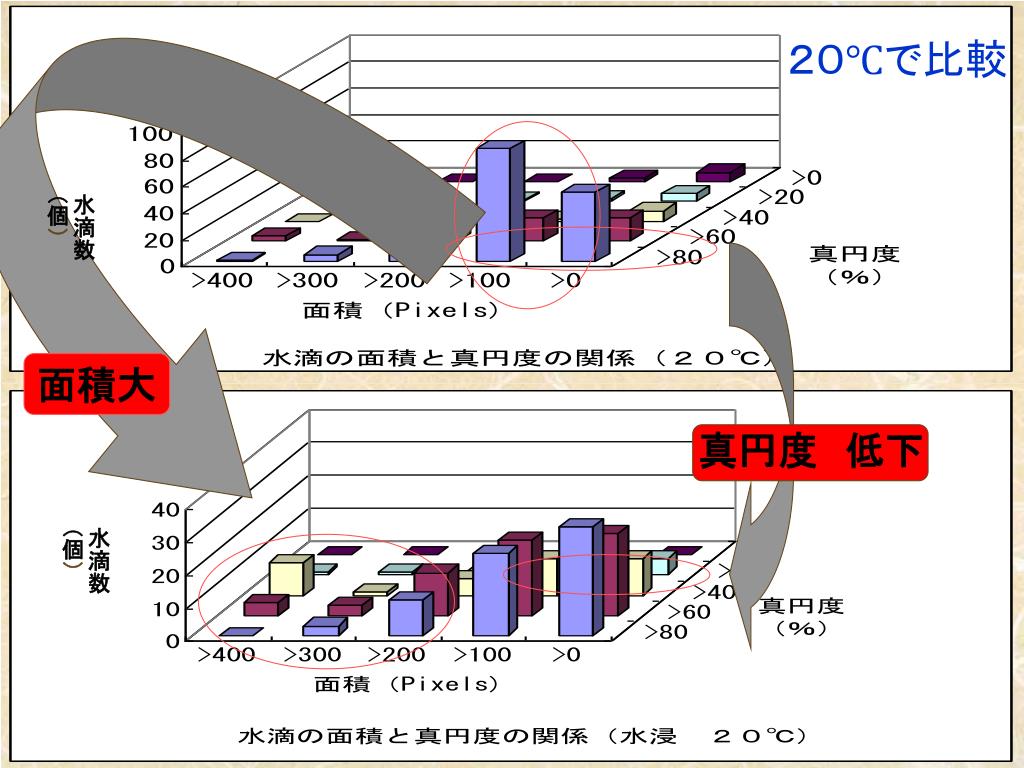

  14. ２０℃で比較 水滴数（個） 面積大 真円度　低下 水滴数（個）

  15. ・水浸温度を変化させた場合の試料面の撥水性の変化の観測・水浸温度を変化させた場合の試料面の撥水性の変化の観測

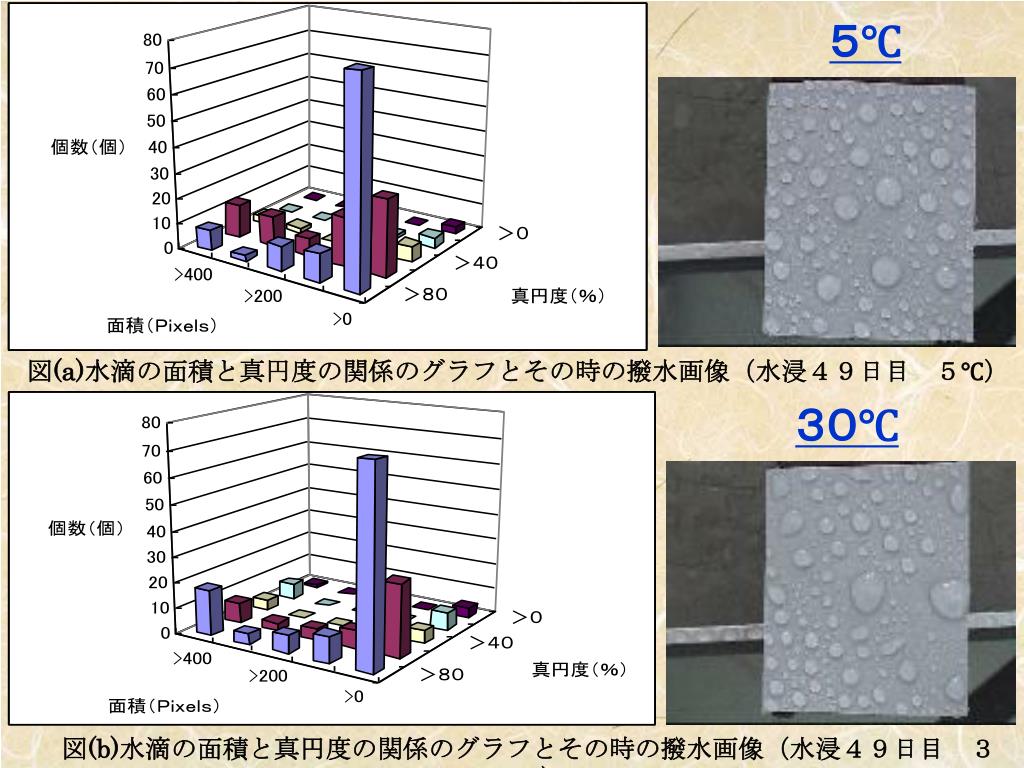

  16. ５℃ 図(a)水滴の面積と真円度の関係のグラフとその時の撥水画像（水浸４９日目　５℃） ３０℃ 図(b)水滴の面積と真円度の関係のグラフとその時の撥水画像（水浸４９日目　３０℃）

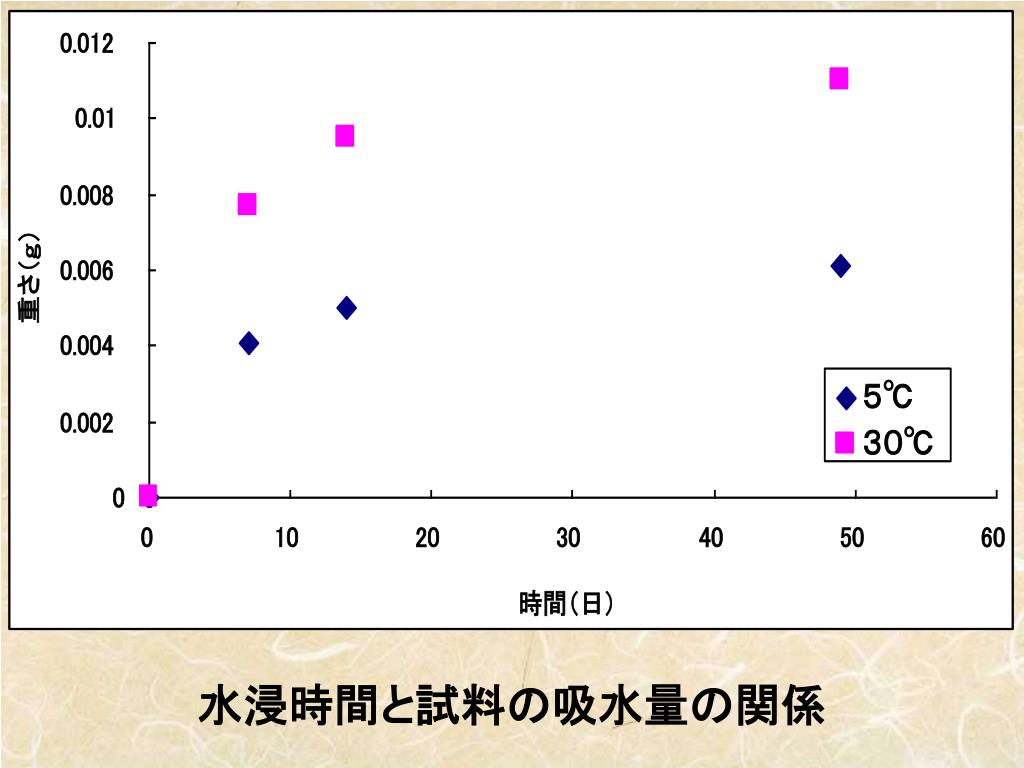

  17. 図４．１９　水浸時間と試料の吸水量の関係 水浸時間と試料の吸水量の関係

  18. まとめ ・未劣化と水浸劣化を比べると、水浸劣化の方が水滴面積が大きくなる。　　　　　　　　　　　　試料を水平に設置した場合、真円度は水浸劣化が悪いとは言えない。 ・温度が高くなるほど水滴は大きくなる。　　　　また、５℃の場合には試料を水浸劣化させる事により真円度の低下がみられた。２０℃、３０℃、４０℃の場合には水浸劣化させる事により水滴面積の拡大が顕著であった。 ・水浸温度が高い方が試料面の撥水性はより低下する。
