Presentation Transcript

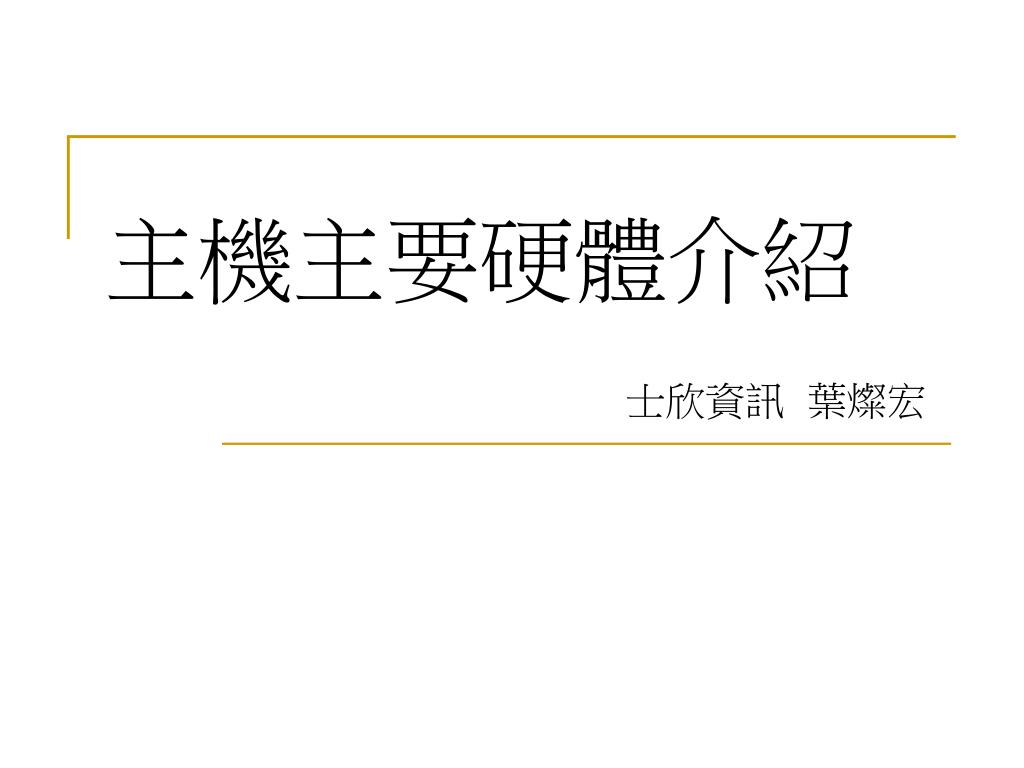

  1. 主機主要硬體介紹 士欣資訊 葉燦宏

  2. 實用硬體資訊網站 • 組裝前先做功課 ? 讓別人當開路先峰 • www.tomshardware.com • www.oc.com.tw • www.pcdvd.com.tw • http://www.dcview.com.tw/ • http://www.cdrinfo.com/ • http://www.arclink.com.tw/

  3. CPU（Central Processing Unit） • CPU是電腦裡面相當重要的元件，幾乎大大小小的工作，都要靠CPU來打理；舉凡運算、控制、邏輯處理等，無一不經過CPU。因此選用的CPU速度越快，電腦的整體效率自然愈高

  4. CPU的外頻、倍頻與快取

  5. 製造商 • Intel 英特爾 http://www.intel.com/ 目前規格　Socket478 LGA775 • AMD 超微 http://www.amd.com/ 目前規格Socket462(A) Socket939 Socket754

  6. 記憶體 • 是電腦直接存放資料的主要元件，系統會先將處理的指令、資料先載入再讓CPU做運算存回。 • SDram、EdoRam(舊) • DDR 與DDR2 的比較

  7. DDR 與DDR2的比較

  8. 記憶體晶片廠、模組廠、代理商 • 記憶體晶片廠　　 生產記憶體顆利的廠商。 美商美光 　南韓Hynix • 模組廠 將晶片廠生產的晶片封裝成自家產品。 威鋼、金士頓、勝創、創見 • 代理商 代理模組廠的保固跟經銷。 聯強、捷元

  9. 容易搞混 • 記憶體晶片廠也有出自家廠牌的模組 • 模組廠也有用自家生產的晶片 • 代理商所代理的晶片廠跟模組廠不一 • 關鍵：選擇晶片才是最重要的關鍵

  10. 記憶體模組

  11. 軟碟機 Floopy Disk • 容量小 1.44Mb • 容易損壞 • 主要是為做為小資料的傳輸，或者當開機片

  12. 硬碟　HardDisk • 存放資料的裝置，電源關閉後資料不會消失

  13. 硬碟的資訊 • 介面 IDE SCSI SATA SATA2 • 容量 120G 160G … • 轉速 5400rpm 7200rpm 10000rpm 15000rpm • 平均搜尋時間 8ms~12ms • 緩衝記憶體容量 1Mb 2Mb 8Mb • 軸承種類　滾珠軸承　液態軸承 • 傳輸規格 ATA66 100 133 SATA 150 SATA2 300

  14. 製造商 • HITACHI 原為IBM http://www.hitachi.com/ • Maxtor http://www.maxtor.com/ • Seagate http://www.seagate.com/ • W.D • Fujitsu 現幾乎只生產筆記型硬碟

  15. CDrom • 只能讀取CD片，不能寫入 • 一倍速為150Kb/s • 光碟片的容量常見650Mb~700Mb 870Mb

  16. 光碟機廠商 • 華碩 • 微星 • 建興 • 建碁 • TEAC • 代工問題？可由光碟機的面版看出端伲

  17. CD-RW • 可以燒錄CD片的光碟機 • 速度表示 52x32x52x 寫入52倍覆寫32倍讀取52倍 • 光碟片 CD-R 只允許燒錄一次 CD-RW 可允許將資料刪除再重覆燒錄

  18. Combo燒錄機 • 可以讀取燒錄CD • 但是只能讀取DVD

  19. DVDrom • 只能讀取DVD片，不能寫入 • 一倍速為1350Kb/s，目前16x • 光碟片容量　單層4.7G 雙層8.5G

  20. 目前的DVD光碟片的種類 • DVD+R • DVD-R • DVD+RW • DVD-RW • DVD+R DVD-R DL (雙層) • DVD光碟機可以讀取DVD+R DVD-R DVD-RW DVD+RW DVD+R DLDVD–R DL

  21. DVD燒錄機 • 除了可以燒錄DVD，還可以燒錄CD。目前售價已相當便宜

  22. DVD燒錄機種類 • DVD Dual 表示可以燒錄 DVD+R 與DVD-R • DVD+R DL表示還可以燒錄DVD+R DL的片子 • DVD-R DL表示還可以燒錄DVD-R DL的片子

  23. DVD燒錄機與DVD空白片 • 要注意空白片的種類與燒錄機是否規格相容 現今的DVD燒錄機可以燒錄所有規格的空白片 與家用DVD_player相容的問題 早期的家用DVD_player無法支援所有規格的DVD 例如：使用+R的player無法播放-R的片子 　　　使用+R的player也許也讀不到DVD+RW

  24. 空白片－種類跟需求

  25. 顯示卡 • 顯示卡晶片廠商永無止盡間的戰爭 • 較高階的顯示卡的電晶體數目已遠大於CPU • 顯示卡主要負責圖形處理(2D與3D) • 顯示卡的核心與計憶體大小 • 需求與預算

  26. 顯示卡晶片廠商 • Ati 家用晶片 Ati 9x系列 Ati X系列 • nVIDIA 家用晶片 Geforce系列 • Matrox G200 G400系列，已淡出市場

  27. 顯示卡模組廠商與顯示卡記憶體 • 將晶片廠商所生產的晶片與記憶體晶片廠所生產的記憶體包裝成自家的產品 華碩、精技、青雲、精星 麗台、技嘉、微星、ELSA

  28. 顯示卡介面 • PCI 為較早期的顯示卡介面 • AGP 1x 2x 4x 8x 專為顯示卡設計的介面 一倍為266Mb/s • PCI-E (PCI-Express) 較新的顯示卡介面，取代PCI與AGP介面 • 外接電源?

  29. 五花八門爭奇鬥豔的顯示卡

  30. 該如何選擇顯示卡？ • 考量自己的需求，加以購買即可

  31. 網路卡 NIC • Network Interface Card 負責與本機以外的資訊做溝通的介面 • 傳輸規格 10 Mb 100Mb 1000Mb(Gigabit) • 網路卡介面 ISA 10Mb PCI 100Mb 1000Mb 內建 100Mb 1000Mb • 網路線接頭 RJ-45(CAT-5雙絞線) BNC(同軸電纜線)

  32. 網路卡晶片廠商 • Realtek • 3Com • D-Link • Intel 多用於伺服器主機 • ……

  33. 網路卡

  34. 音效卡 • 讓電腦發出聲音的元件 • 介面：PCI 內建 • 聲道數5.1 7.1 .1表示重低音 • 不同顏色的接孔來區分輸出、輸入

  35. 音效卡

  36. 主機板 • 晶片組? • CPU插槽規格? • 記憶體規格? • 硬碟介面? • 擴充介面規格? • 內建硬體?

  37. 主機板晶片組 • 北橋晶片 主管主機板中較高速的部分，包括CPU、記憶體 AGP • 南橋晶片 主管主中板中較慢速的部分，包括PCI、USB IDE

  38. Sis 656晶片組

  39. 主機板的CPU插槽規格 • 不同的插槽跟晶片組支援不同的CPU • Intel LGA775 Socket 478 舊有規格 Slot 1，Socket370(7) • AMD Socket462(A) Socket939 Socket754 舊有規格 Slot A ，Socket370(7)

  40. 主機板記憶體規格 • 不同的插槽支援不同的RAM • 與CPU的外頻搭配選購 CPU的外頻與RAM是否達同步? 超頻需求? • DDR • DDR2

  41. 主機板硬碟規格 • IDE 硬碟、光碟(1~4個) • SCSI 硬碟、光碟機 (7~15個) • SATA 硬碟、光碟機 (2~4個) • SATA II 硬碟 (2~4個) • Raid ?

  42. 主機板擴充介面數量？ • AGP　一個 • PCI　　不一 • PCI-E 一組 • 考慮將來的擴充性、與實際上的需求？

  43. 主機板內建硬體？ • 內建單(雙)網路卡 • 內建音效卡 • 內建顯示卡?(晶片組內建顯示卡) • BIOS設定開或關 • USB2.0 IEEE1394

  44. 電源供應器 Power • 瓦數規格 250w 300w 350w … • 接頭規格 AT ATX BTX • 評估所要安裝的硬體電源需求量加以選擇瓦數 • 好的電源可以穩定硬體的壽命，電腦的硬體是設計長時間不用關機的。

  45. 電源供應器 Power

  46. 機殼 Case • 機殼的內部空間 (幾大幾小?) 空間過於擁擠，安裝不易，散熱不易 • 機殼的拆裝方式 螺絲與快拆 • 機殼的風扇加裝 前吸入後導出，加強主機的散熱 • 前方的介面(ex..USB) • 外觀的喜好

  47. 機殼 Case

  48. 顯示器 CRT • 映像管顯示器 • CRT螢幕，實際的顯示尺寸會小於其表示規格，可視區域 • 大小的表示是指對角線的長度 • 較笨重、體積過大 • 點距：點距愈小，畫面愈精緻 • 解析度： 例如 1600x1200 75hz • 類比接頭D-Sub
