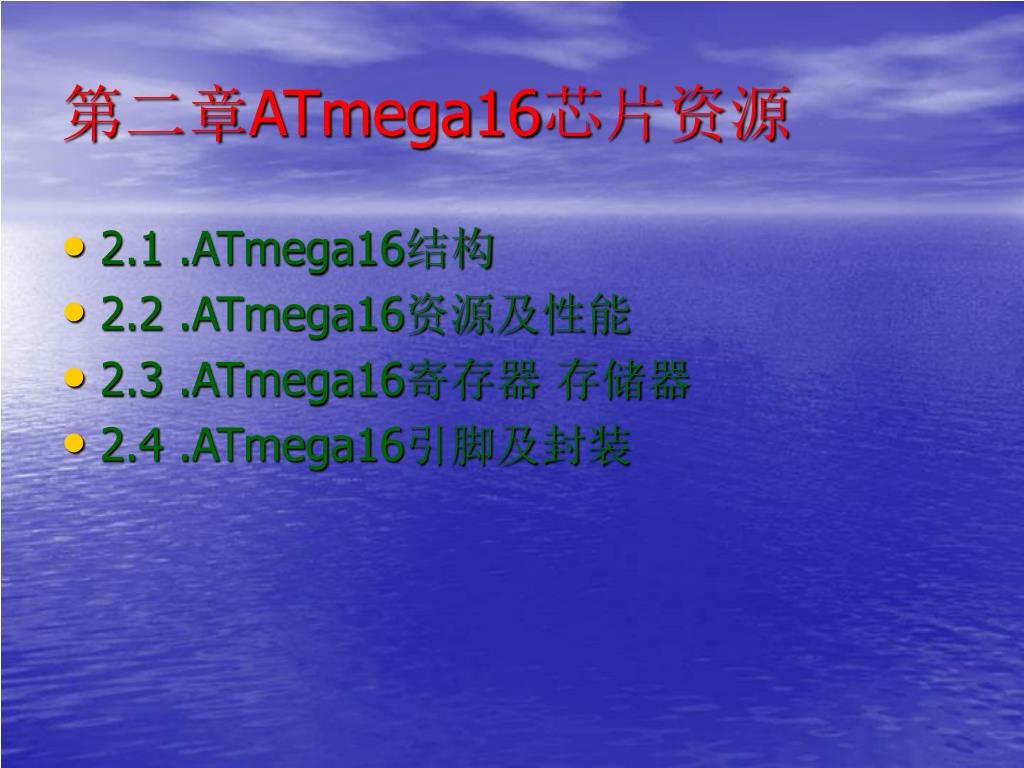

  1. 第二章ATmega16芯片资源 • 2.1 .ATmega16结构 • 2.2 .ATmega16资源及性能 • 2.3 .ATmega16寄存器 存储器 • 2.4 .ATmega16引脚及封装

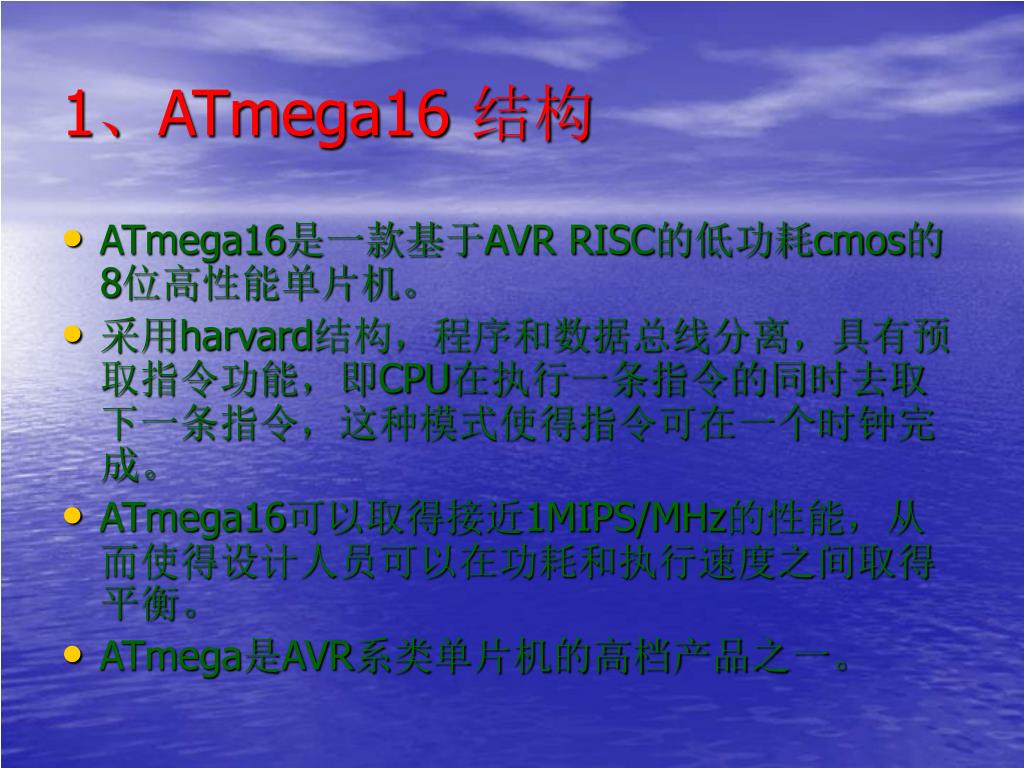

  2. 1、ATmega16 结构 • ATmega16是一款基于AVR RISC的低功耗cmos的8位高性能单片机。 • 采用harvard结构，程序和数据总线分离，具有预取指令功能，即CPU在执行一条指令的同时去取下一条指令，这种模式使得指令可在一个时钟完成。 • ATmega16可以取得接近1MIPS/MHz的性能，从而使得设计人员可以在功耗和执行速度之间取得平衡。 • ATmega是AVR系类单片机的高档产品之一。

  3. 2、ATmega16 资源及性能 • AVR RISC结构 • 高性能、低功耗RISC的结构。 • 130条指令，大多数为单周期指令。 • 32*8的通用（工作）寄存器+外设控制寄存器。 • 工作在16MHz时具有16MIPS的性能。 • 片内集成硬件乘法器（执行速度为2个时钟周期）

  4. 程序和数据存储器、工作寄存器 • 16k字节的在线可编程Flash（摖除次数为10000次） • 支持在线编程（In-System Programming) • 1k字节的片内SRAM • 512字节的在线可编程EEPROM • 可编程的程序加密位

  5. 外围资源 • 2个带预分频器，具有比较、PWM功能的8位定时器/计数器。 • 1个带预分频器，具有比较、捕获和PWM功能的16位定时器/计数器。 • 1个具有独立振荡器和异步实时时钟（RTC) • 4个PWM通道 • 8通道10位ADC • 一个I2C的串行接口 • 一个可编程的串行USART接口 • 一个主/从收/发的SPI同步串行接口 • 带片内RC振荡器的可编程看门狗定时器WDT • 片内模拟比较器

  6. 特制的MCU特点 • 上电复位和可编程的欠电压检测电路 • 内部集成了可校准的RC振荡器 • 内部和外部的中断源20个 • 6中休眠模式：空闲模式（Idle）、ADC噪声抑制模式、省电模式、掉电模式、待命模式和外部待命模式

  7. 在4MHz、3v、25℃条件下的功耗 • 工作模式： 3.6mA • 空闲模式： 1.0mA • 掉电模式： 0.5uA • I/O和封装 • 32个可编程的I/O引脚 • 40脚的PDIP封装，44脚TQEP封装 • 工作电压 • 2.7~5.5 （ATmega 16L) • 4.5~5.5 (ATmega 16) • 运行速度 • 0~8MHz (ATmega 16L) • 0~16MHz (ATmega 16)

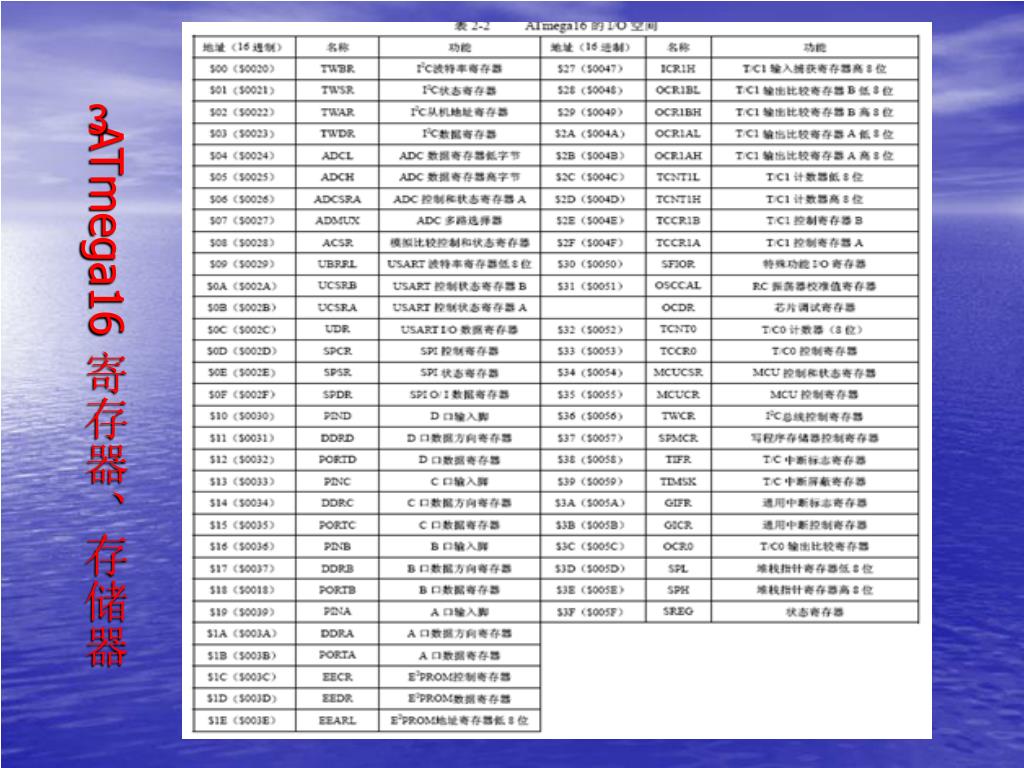

  8. ATmega16 寄存器、存储器 3

  9. 通用寄存器文件 • 寄存器文件针对AVR增强型RISC指令集做了优化。为了获得需要的性能和灵活性，寄存器文件支持以下的输入/输出方案： • 输出一个8位操作数，输出一个8位结果 • 输出两个8位位操作数，输出一个8位结果 • 输出两个8位位操作数，输出一个16位结果 • 输出一个16位位操作数，输出一个16位结果 • Figure 4为CPU 32个通用寄存器的结构 • Figure 4. AVR CPU通用工作寄存器

  10. Flash程序存储器 ATmega16具有16K字节的在线编程Flash，用于存放程序指令代码。因为所有的AVR指令有16位或32位，故而Flash组织成8K*16位的形成。 Flash有存储器至少可以擦写10，000次，ATmega16的程序计数器（CP)为13位，因此可以寻址8K字的程序存储器空间，用SPI或JTAG接口实现对Flash的串行下载。

  11. SRAM 数据存储器 • 前1120 个数据存储器包括了寄存器文件、I/O存储器及内部数据SRAM。起始的 96个地址为寄存器文件与64个I/O存储器，接着是1024字节的内部数据SRAM。 • 数据存储器的寻址方式分为5种：直接寻址、带偏移量的间接寻址、间接寻址、带预减量的间接寻址和带后增的间接寻址、寄存器文件中的寄存器R26倒R31为间接寻址的指针寄存器 • 直接寻址范围可达整个数据区 • 带偏移量的间接寻址模式能够寻址到由寄存器Y和Z给定的基址附近的63个地址 • 在自动预减和后加的间接寻址模式中，寄存器X、Y和自动增加或减少 • ATmega16的全部32个通向寄存器、64个I/O寄存器及1024个字节的内部数据SRAM可以通过所有上述的寻址模式进行访问

  12. EEPROM数据寄存器 • ATmega16包含512字节的EEPROM数据寄存器。它是作为一个独立的数据空间而存在的，可以按字节读写。 • EEPROM的寿命至少为100，000次摖除周期。EEPROM的访问由地址寄存器、数据寄存器和控制寄存器决定。 • 通过SPE和JTAG及并行电缆下载EEPROM数据的操作。

  13. 时钟源 • ATmega16芯片有如下几种通过Flash熔丝位进行选择的时钟源。时钟输入到AVR时钟发生器，在分配到相应的模块。 • 缺省时钟 • 器件出产时缺省设置的时钟源是 1MHz的内部RC振荡器，启动时间为最长。这种设置保证用户可以通过ISP或并行编程器得到所需的时钟源。 • 晶体振荡 • XTAL1与XTAL2分别为用作片内振荡器的反向放大器的输入和输出，这个振荡器可以使用石英晶体，也可以使用陶瓷谐振器。

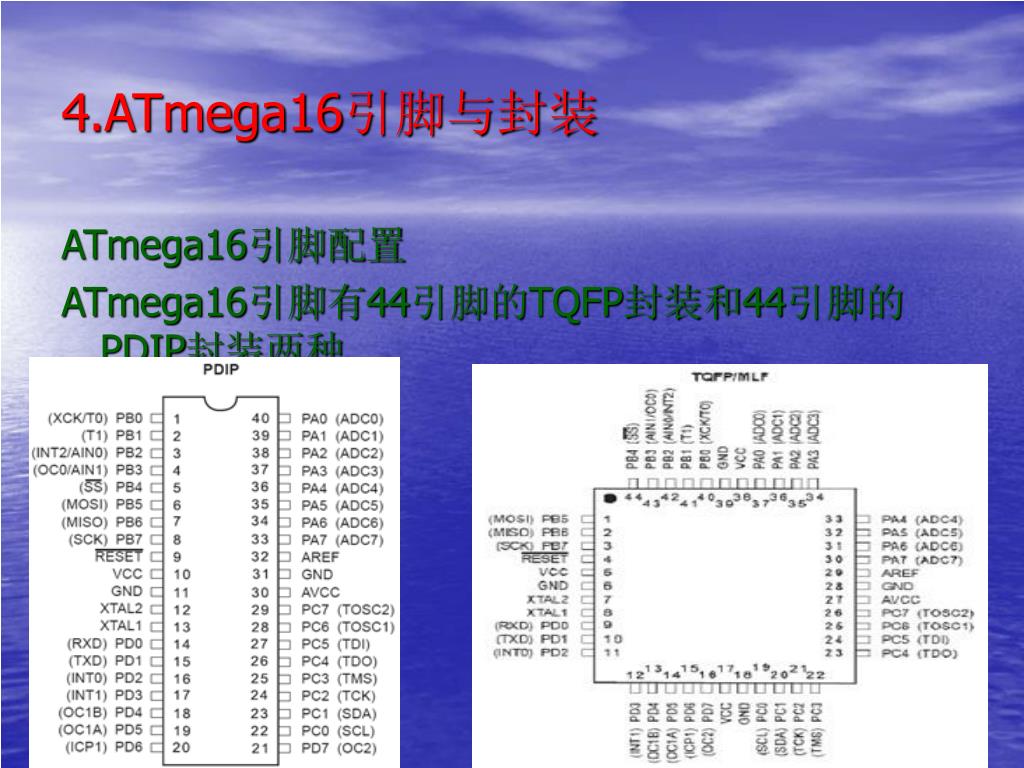

  14. 4.ATmega16引脚与封装 ATmega16引脚配置 ATmega16引脚有44引脚的TQFP封装和44引脚的PDIP封装两种

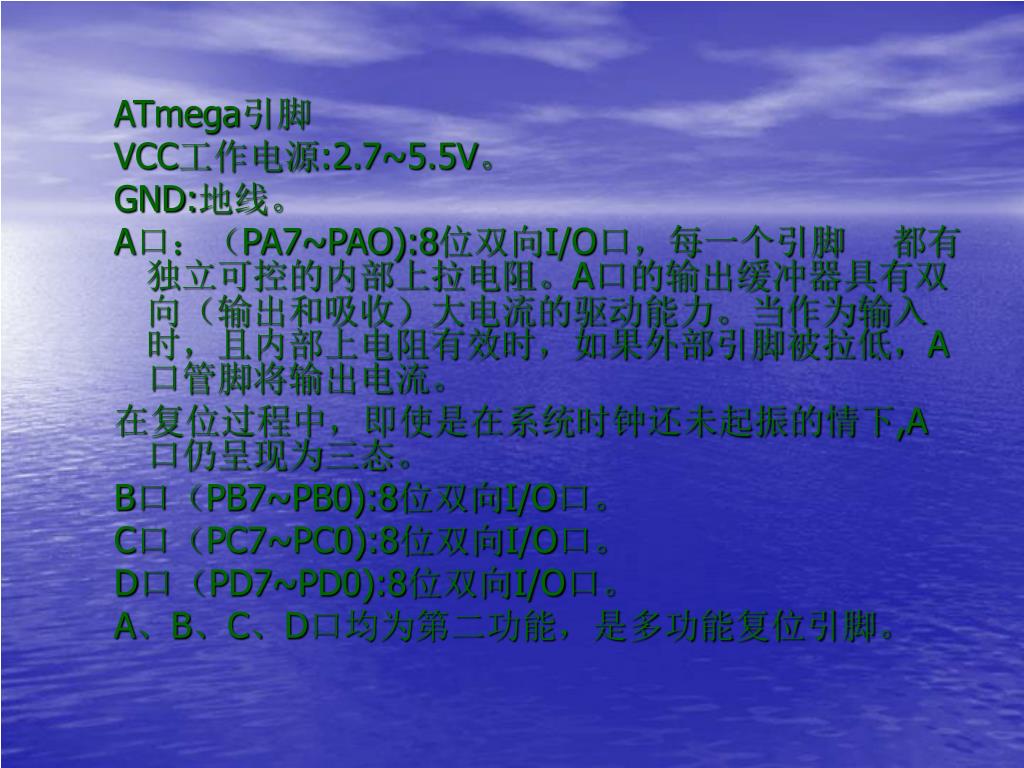

  15. ATmega引脚 VCC工作电源:2.7~5.5V。 GND:地线。 A口：（PA7~PAO):8位双向I/O口，每一个引脚 都有独立可控的内部上拉电阻。A口的输出缓冲器具有双向（输出和吸收）大电流的驱动能力。当作为输入时，且内部上电阻有效时，如果外部引脚被拉低，A口管脚将输出电流。 在复位过程中，即使是在系统时钟还未起振的情下,A口仍呈现为三态。 B口（PB7~PB0):8位双向I/O口。 C口（PC7~PC0):8位双向I/O口。 D口（PD7~PD0):8位双向I/O口。 A、B、C、D口均为第二功能，是多功能复位引脚。

  16. /RESRT:复位输入。在该引脚上，一个超过系统规定长度的低电平信号，将引起系统复位。低于系统规定长度的低电平信号脉冲，不能保证可靠复位。/RESRT:复位输入。在该引脚上，一个超过系统规定长度的低电平信号，将引起系统复位。低于系统规定长度的低电平信号脉冲，不能保证可靠复位。 XTAL1:内部反转晶振放大器的输入端和向内部时钟操作电路的输入端。 XTAL2:内部反转晶振放大器的输出端。 AVCC:A/D的转换器的电源。当A口被用作ADC时，AVCC应通过一个低通滤波器与VCC连接。在不使用ADC时，该引脚应直接与VCC相连。 AREF:A/D的转换器的模拟参考电源。

  17. ATmega16封装---PDIP40封装

  18. ATmega16封装---TQFP44封装
