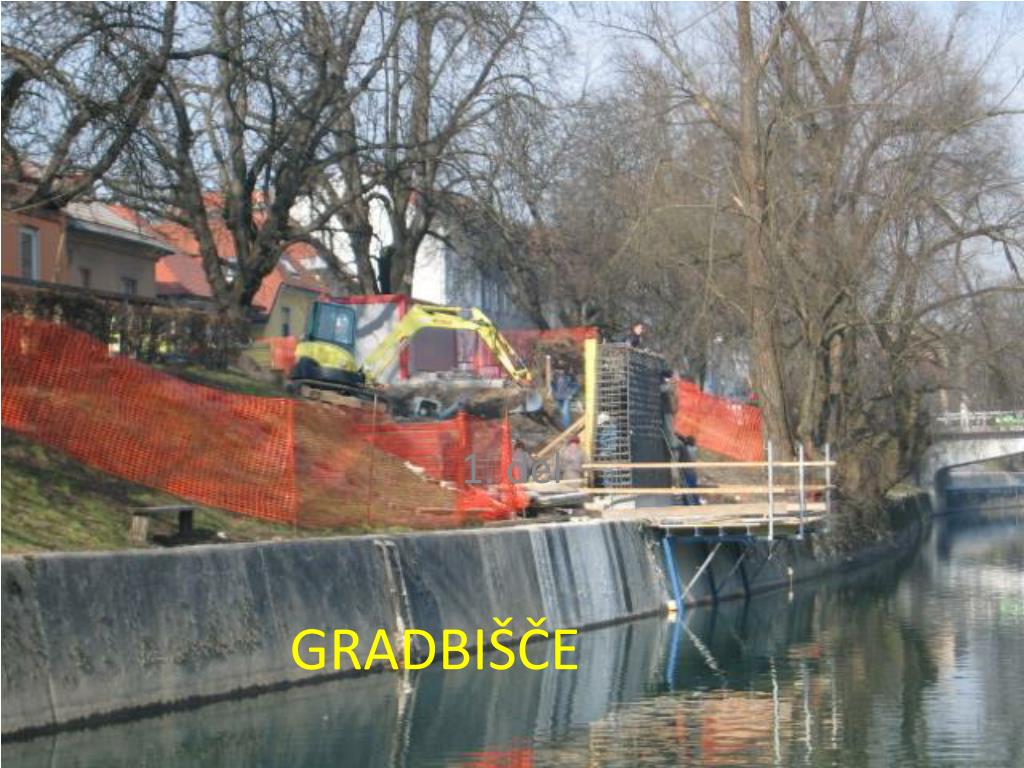

GRADBIŠČE

1. GRADBIŠČE 1. del

2. Varnost na gradbiščuNormativno varstvo:Uredba o zagotavljanju varnosti in zdravja pri delu na začasnih in premičnih gradbiščih (Ur.l. RS 03/2002) VARNOSTNI NAČRT – narejen v skladu s prilogo V.- je dokazilo, s katerim naročnik (oz. projektant) dokazuje, da so bila upoštevana temeljna načela varnosti in zdravja pri delu in da bo ob predpisanih ukrepih objekt moč zgraditi na varen način.- je sestavni del projektne dokumentacije.

3. 5. NAPRAVE, OPREMA IN INŠTALACIJE INSTALACIJE NAPRAVE, STROJI IN OPREMA OPREMA ZA DVIGOVANJE IN PRENAŠANJE VOZILA IN STROJI ZA IZKOPAVANJE, PREMEŠČANJE IN PREVOZ MATERIALA

4. Električna napeljava. Narejena v skladu z organizacijsko shemo gradbišča. Vodovod. Pipa s pitno vodo sme biti oddaljena največ 100 m od delovnega mesta. Kanalizacija. Iztoki morajo biti priključeni na kanalizacijsko omrežje, če pa tega ni, pa greznice oz drug predpisan način. Platoji za pranje vozil morajo imeti čistilne naprave – usedalnike, peskolove in lovilce olja Vertikalni transport (žerjavi) Transportne (horizontalne) poti . Odvisne od razmer na terenu in namena uporabe (število vozil, pričakovani osni pritisk, velikost vozil…). Poti so široke najmanj 1,8 m oziroma vsaj 0,8 m širše od transportnih sredstev. Največji vzpon je 15% (običajni pa med 8-10% NAPRAVE IN NAPELJAVE

5. 6. ODRI, LESTVE, DELOVNI POD DELOVNI POD ODRI

6. 7. OPAŽENJE TER OSTALI DELOVNI POSTOPKI OPAŽENJE IN OPAŽI MONTAŽNA GRADNJA RUŠITVE IN DEMONTAŽA BETONIRANJE 8. POŽARNA VARNOST 9. EVAKUACIJA

7. Namenjeni obratovanju gradbišča. Ti objekti so: pisarniški, garderobni, sanitarni, prehranski, delavnice… Vrste in število pomožnih objektov je odvisno od vrste gradbišča in trajanja gradbenih del. 10. SANITARNI PROSTORI IN PROSTORI ZA POČITEK

8. Namenjeni obratovanju gradbišča. Ti objekti so: pisarniški, garderobni, sanitarni, prehranski, delavnice… Vrste in število pomožnih objektov je odvisno od vrste gradbišča in trajanja gradbenih del. Glede na velikost delimo gradbišča na: - mala gradbišča (do 25 delavcev) - srednje gradbišče (25-50 delavcev) - veliko gradbišče (nad 50 delavcev) Minimalni pogoji za pomožne objekte pisarniški prostori 3-3.25 m2 na uslužbenca garderoba 0.4 – 0. 5 m2 na delavca 0.3 - 0.5 m2 na omarico za delovno obleko in čevlje sanitarije WC 10 -25 delavcev pisoar 15-30 delavcev prha do 30 delavcev umivalnik 20-25 delavcev jedilnica 0.5-1 m2 na delavca Vrste pomožnih objektov glede na vrsto izdelave: - leseni montažni provizoriji - zidani provizoriji - kontejnerski POMOŽNI OBJEKTI

9. 11. POSEBEJ ZAHTEVNA DELOVNA MESTA DELA NA VIŠINI GRADBENE JAME, VODNJAKI, ZEMELJSKA DELA PODVODNI ZVONOVI IN KESONI DELA POD ZEMLJO DELO OB PROMETU DELA OB IN NAD VODO, KJER JE NEVARNOST UTOPITVE

10. DELO NA STREHI DELO V CEVOVODIH IN UTESNJENIH PROSTORIH MONTAŽNA GRADNJA RUŠITVE IN DEMONTAŽA BETONIRANJE

11. 12. DELAVCI S POSEBNIMI POTREBAMI NOSEČNICE IN DOJEČE MATERE INVALIDNI DELAVCI 13. OSEBNA VAROVALNA OPREMA 14. PRVA POMOČ

12. METODA ANALIZE IN UKREPOV ZA PREPREČEVANJE TVEGANJ • METODA OBSEGA: • ANALIZO OKOLJA • PREPOZNAVANJA NEVARNOSTI TER DEJAVNOSTI NA KATERE VPLIVA • NAČRTOVANJA IN IZVEDBA USTREZNIH UKREPOV (v fazi projekta, v fazi izgradnje, v fazi uporabe)

13. GRADBIŠČE IN VLOGA KOORDINATORJEV ZA VARNOST IN ZDRAVJE NA GRADBIŠČIH Opredelitev (v skladu z Uredbo o zagotavljanju varnosti in zdravja pri delu na začasnih in premičnih gradbiščih. (Ur.l.RS 03/2002) : Začasna ali premična gradbišča (v nadaljnjem besedilu: “gradbišča”) pomenijo katerokoli delovišče, na katerem se izvajajo gradbena dela in vzdrževalna dela. Koordinator za varnost in zdravje pri delu v pripravljalni fazi projekta pomeni katerokoli fizično osebo, katero naročnik in/ali nadzornik projekta med pripravo zasnove projekta pooblasti za izvajanje nalog; v izvajalni fazi projekta” pomeni katerokoli fizično osebo, katero naročnik in/ali nadzornik projekta med izvajanjem projekta pooblasti za izvajanje nalog; imenuje ga naročnik ali nadzornik projekta in sicer posebej za fazo priprave projekta in za fazo izvajanja projekta. Vodja posameznih del je oseba z vsaj KV izobrazbo ustrezne stroke in najmanj tremi leti delovnih izkušenj, kateri delodajalec lahko poveri neposredno vodenje teh del in od katere se lahko pričakuje, da bo prevzete naloge opravila s polno odgovornostjo, v primeru nepredvidenega dogodka pa tudi ukrepala v skladu s svojim znanjem in navodili delodajalca; Izvajalec je vsak delodajalec, ki izvaja gradbena ali druga dela iz priloge I te uredbe.

14. Vloga KOORDINATORJA za varnost in zdravje V PRIPRAVLJALNI FAZI opravlja naslednje naloge: Usklajuje izvajanje določb iz 6. člena Uredbe o zagotavljanju…; Izdela ali zagotovi, da se izdela varnostni načrt v skladu s prilogo V, s katerim so določena pravila, ki se nanašajo na zadevno gradbišče, upoštevajoč po potrebi tudi industrijske dejavnosti na gradbišču; ta načrt mora vsebovati tudi posebne ukrepe glede del, ki spadajo v eno ali več kategorij priloge II Pripravi dokumentacijo, ki ustreza značilnostim projekta in ki vsebuje ustrezne varnostne in zdravstvene podatke, ki jih je potrebno upoštevati pri vsakem nadaljnjem delu (v fazah uporabe, vzdrževanja, rušenja itd.). GRADBIŠČE IN VLOGA KOORDINATORJEV ZA VARNOST IN ZDRAVJE NA GRADBIŠČIH

15. Vloga KOORDINATORJA za varnost in zdravje FAZI IZVAJANJA opravlja naslednje naloge: a) usklajuje izvajanje temeljnih načel varnosti in zdravja pri delu: – pri sprejemanju odločitev o tehničnih in/ali organizacijskih vidikih pri planiranju posameznih faz dela, – pri določanju rokov, ki so potrebni za varno dokončanje posameznih faz dela, ki se izvajajo hkrati ali zaporedno; usklajuje izvajanje ustreznih določb, da bi zagotovil, da delodajalci in b) samozaposlene osebe: – dosledno upoštevajo temeljna načela iz 10. člena te uredbe, – ravnajo po varnostnem načrtu iz druge alinee 7. člena te uredbe; c) izdela ali zagotovi, da se izdela potrebna uskladitev varnostnega načrta in dokumentacije s spremembami na gradbišču; d) zagotavlja sodelovanje in medsebojno obveščanje izvajalcev del, ki bodisi hkrati ali eden za drugim delajo na gradbišču, in njihovih delavskih predstavnikov, s ciljem preprečevanja poškodb ali zdravstvenih okvar pri delu; e) preverja varno izvajanje delovnih postopkov in usklajuje načrtovane aktivnosti; f) zagotavlja, da na gradbišče vstopajo le osebe, ki so na gradbišču zaposlene, in osebe, ki imajo dovoljenje za vstop na gradbišče. GRADBIŠČE IN VLOGA KOORDINATORJEV ZA VARNOST IN ZDRAVJE NA GRADBIŠČIH

16. Med izvajanjem del na gradbišču je potrebno upoštevati in izvajati temeljna načela iz zakona, ki ureja varnost in zdravje pri delu, še zlasti v zvezi: – z vzdrževanjem primernega reda in zadovoljitvijo čistoče na gradbišču, – z izbiranjem lokacije delovnih mest ob upoštevanju načinov ohranjanja dostopnosti do teh delovnih mest in določitve poti ali področij za prehod in gibanje ter opremo, – z ravnanjem z različnimi materiali, – s tehničnim vzdrževanjem, pregledi pred dajanjem v obratovanje in z rednimi pregledi instalacij in opreme, da bi popravili oziroma odpravili kakršnekoli napake, ki bi lahko vplivale na varnost in zdravje delavcev, – z razmejitvijo in načrtovanjem površin za skladiščenje različnih materialov, zlasti kadar gre za nevarne materiale ali snovi, – s pogoji za odstranitev nevarnih materialov, ki so bili uporabljeni, – s skladiščenjem in odlaganjem ali odstranjevanjem odpadkov in ruševin, – s sprotnim prilagajanjem dejanskega časa poteka del na gradbišču, porabljenega za različne vrste del ali delovnih faz, – s sodelovanjem med delodajalci in samostojnimi podjetniki, – z vzajemnim delovanjem z industrijskimi panogami na območju, znotraj katerega ali v bližini katerega je gradbišče. GRADBIŠČE IN VLOGA KOORDINATORJEV ZA VARNOST IN ZDRAVJE NA GRADBIŠČIH

17. Obveznosti delodajalcev: • Delodajalci morajo zaradi zagotavljanja varnosti in zdravja pri delu na delovnih mestih na gradbišču: • - sprejeti in izvesti ukrepe, ki so v skladu z minimalnimi zahtevami iz priloge IV; • - upoštevati navodila koordinatorja(-ev) za varnost in zdravje pri delu. • delavcem ali njihovim predstavnikom zagotoviti vse potrebne informacije o varnosti in zdravju na gradbišču in o tveganjih za varnost in zdravje pri posameznih delih. Informacije morajo biti podane tako, da so delavcem razumljive. • - mora delavce ali njihove predstavnike obveščati o vseh ukrepih, ki jih je ali jih namerava uvesti v zvezi z varnostjo in zdravjem pri delu na gradbišču GRADBIŠČE IN VLOGA KOORDINATORJEV ZA VARNOST IN ZDRAVJE NA GRADBIŠČIH Obveznosti drugih oseb na gradbišču: Samozaposlene osebe, ki so na gradbišču, morajo upoštevati določbe predpisov, ki se nanašajo na področje varnosti in zdravja pri delu, ter navodila koordinatorjev za varnost in zdravje pri delu. Kadar delodajalci osebno sodelujejo v procesu del na gradbišču, morajo upoštevati tudi določbe drugih predpisov, ki se nanašajo na področje varnosti in zdravja pri delu, ter navodila koordinatorjev za varnost in zdravje pri delu.

18. Obveznosti naročnika ali nadzornika: • - imenovati enega ali več koordinatorjev za varnost in zdravje pri delu. • zagotoviti izdelavo varnostnega načrta. Vsaka sprememba, ki lahko vpliva na varnost in zdravje delavcev pri delu na gradbišču, mora biti vnesena v varnostni načrt. Varnostni načrt je sestavni del projektne dokumentacije, določene s posebnimi predpisi. • v primerih, ko je predvideno trajanje dela daljše od 30 delovnih dni in na gradbišču hkrati dela več kot 20 delavcev ali je predvideni obseg dela 500 človek/dni ali več, mora naročnik ali nadzornik projekta sestaviti prijavo gradbišča, kot je to določeno v prilogi III. te uredbe. • mora prijavo poslati inšpekciji za delo najkasneje 15 dni pred začetkom del na takem gradbišču • - mora v vseh fazah načrtovanja in priprave projekta upoštevati temeljna načela varnosti in zdravja pri delu iz Zakona o varnosti in zdravju pri delu, še zlasti: • – ko odloča o arhitektonskih, tehničnih, tehnoloških in/ali organizacijskih vidikih, da bi lahko planiral različne postavke ali faze del, ki jih je potrebno izvajati hkrati ali v zaporedju; • – ko določa čas, potreben za dovršitev takih del ali faz del. Pri tem upošteva tudi varnostni načrt ter dokumentacijo iz tretje alinee 7. člena te uredbe, kadarkoli je to potrebno. GRADBIŠČE IN VLOGA KOORDINATORJEV ZA VARNOST IN ZDRAVJE NA GRADBIŠČIH

19. Največje količine gradbenih odpadkov, za katere ni potrebno investitorju zagotoviti oddaje zbiralcu gradbenih odpadkov. RAVNANJE Z ODPADKI Opredeljuje Uredba o ravnanju z odpadki, ki nastajajo pri gradbenih delih (Ur.l. 34/2008)

20. Vrste odpadkov (po klasifikaciji Uredbi o ravnanju z odpadki (Ur.l. RS 34/2008): 17 GRADBENI ODPADKI IN ODPADKI IZ RUŠENJA OBJEKTOV (vključno z zemeljskimi izkopi z onesnaženih območij) 17 01 Beton, opeka, ploščice in keramika 17 02 Les, steklo in plastika 17 03 Bitumenske mešanice, premogov katran in izdelki iz katrana 17 04 Kovine (vključno z zlitinami) 17 05 Zemljina (vključno z zemeljskimi izkopi z onesnaženih območij), kamenje in izkopani material 17 06 Izolirni materiali in gradbeni materiali, ki vsebujejo azbest 17 08 Gradbeni material na osnovi sadre 17 09 Drugi gradbeni odpadki in ruševine (vsebujejo živo srebro, PCB…) RAVNANJE Z ODPADKI

21. Podvrste gradbenih odpadkov iz skupine kovin: 17 04 Kovine (vključno z zlitinami) 17 04 01 Baker, bron in medenina 17 04 02 Aluminij 17 04 03 Svinec 17 04 04 Cink 17 04 05 Železo in jeklo 17 04 06 Kositer 17 04 07 Mešanice kovin 17 04 09* Kovinski odpadki, ki so onesnaženi z nevarnimi snovmi 17 04 10* Kabli, ki vsebujejo mineralna olja, premogov katran in druge nevarne snovi 17 04 11 Kabli, ki niso navedeni pod 17 04 10 RAVNANJE Z ODPADKI Opredeljuje Uredba o ravnanju z odpadki, ki nastajajo pri gradbenih delih (Ur.l. 34/2008)

22. NAČRT VARNE UREDITVE GRADBIŠČA

23. NAČRT VARNE UREDITVE GRADBIŠČAje narejen v skladu s PRILOGO V. Uredbe o zagotavljanju varnosti in zdravja pri delu na začasnih in premičnih gradbiščih. (Ur.l.RS 03/2002)

24. PRILOGA V • VSEBINA VARNOSTNEGA NAČRTA • 1. Opis in načrt ureditve gradbišča, ki določa konkreten način izpolnitve zahtev iz priloge IV predvsem o:… (podrobnosti še sledijo) • 2. Kratek opis izbranih/uporabljenih tehnologij gradnje; • 3. Seznam nevarnih snovi; • 4. Navedbo posebno nevarnih del; • 5. Določitev delovnih mest, na katerih je večja nevarnost za življenje in zdravje delavcev, ter vrste in količine potrebne osebne varovalne opreme; določitev prostorov ali delovišč, kjer veljajo olajšave v zvezi s splošno zahtevo nošenja čelade; • 6. Smernice za usklajevanje interakcije z industrijskimi aktivnostmi v neposredni bližini gradbišča, tudi z začasno prekinitvijo komunalnih vodov, če je to potrebno; • 7. Terminski plan – načrtovano zaporedje/istočasnost, roki za izvedbo del; • 8. Skupne ukrepe za zagotavljanje varnosti in zdravja pri delu; • 9. Obveznost vodij posameznih del o medsebojnem obveščanju o poteku posameznih faz dela; • 10. Gradbiščni red (izvleček ukrepov in pravil za zagotovitev varnosti na gradbišču); • 11. Popis del z oceno stroškov ureditve gradbišča in izvajanja skupnih ukrepov za zagotavljanje varnosti in zdravja na gradbišču

25. PRILOGA V • VSEBINA VARNOSTNEGA NAČRTA • 1. Opis in načrt ureditve gradbišča, ki določa konkreten način izpolnitve zahtev iz priloge IV predvsem o: • podatkih (podzemni in nadzemni kataster, situacije, načrti) o obstoječih instalacijah in napravah ter drugih vplivih okolice gradbišča na varnost delavcev, s poudarkom na preverjanju okoliščin, ki bi lahko na mestu gradbišča zaradi pretekle rabe terena ali objekta nakazovale prisotnost nevarnih snovi ali predmetov ter potrebnih ukrepih za zagotovitev varnosti in zdravja delavcev ter potrebnih ukrepih v zvezi z zagotovitvijo varnosti in zdravja delavcev, • 2. ureditvi zavarovanja gradbišča proti okolici, • 3. ureditvi in vzdrževanju pisarn, garderob, sanitarnih vozlov in nastanitvenih objektov na gradbišču, • 4. ureditvi prometnih komunikacij, zasilnih poti in izhodov, • 5. določitvi kraja, prostora in načina razmestitve in shranjevanja gradbenega materiala, • 6. ureditvi prostorov za hrambo nevarnega materiala, • 7. načinu prevažanja, nakladanja in razkladanja gradbenega materiala in težkih predmetov, • 8. načinu označitve oziroma zavarovanja nevarnih mest in ogroženih področij na gradbišču (nevarne cone),

26. 9. načinu dela v neposredni bližini ali na krajih, kjer nastajajo zdravju škodljivi plini, prah in hlapi ali kjer lahko nastane požar ali eksplozija, • 10. ureditvi električnih napeljav za pogon naprav in strojev ter razsvetljavo na gradbišču, • 11. določitvi mest za postavitev gradbenih strojev in naprav ter zavarovanja, glede na lokacijo gradbišča • 12. določitvi vrst in načina izvedbe gradbenih odrov, • 13. ukrepe varstva pred požarom ter opremo, naprave in sredstva za varstvo pred požarom na gradbišču, • 14. organiziranju prve pomoči na gradbišču, • 15. organiziranju prehrane in prevoza delavcev na delovišče/gradbišče in z gradbišča, če je to potrebno;

27. PRILOGE (potrebno narediti v okviru elaborata): • Terminski plan (grafična priloga) • Prijava gradbišča • Načrt ureditve gradbišča z vrisanimi elementi gradbišča in vplivi na okolje • izpolnjena prva dva lista Knjige ukrepov za varno delo (z navedeno ugotovljeno nepravilnostjo in izdanim ukrepom)

28. TERMINSKI PLAN • Nekatera dela na gradbišču: • rušenje, • zakoličba, • ureditev gradbišča • izkop gradbene jame, • izvedba opažev za temelje • priprava in namestitev armature za temelje • namestitev cevi za inštalacije za temelje • betoniranje temeljev • postavitev hidroizolacije • zidarska dela • namestitev armature vertikalnih vezi • izvedba opažev za etažno ploščo • postavljanje odra • priprava in namestitev armature za ploščo • namestitev cevi za inštalacije za ploščo • postavitev ostrešja • krovska dela • kleparska dela • vgrajevanje elektro in telekomunikacijske inštalacij • vgrajevanje strojnih inštalacij (vodovod, kanalizacija, prezračevanje, ogrevanje…). • pleskarska in štukaterska dela, • polaganje ploščic in estrihov, • odstranitev odrov • namestitev termoizolacije • asfalterska dela, • mizarska dela, • vgradnja oken in vrat • parketarska dela.

29. PRIJAVA GRADBIŠČA (priloga III) Gradbišče prijavlja (nepotrebno prečrtaj): naročnik del nadzornik projekta v imenu naročnika Podpis žig

30. PRIJAVA GRADBIŠČA (priloga III) Prijava gradbišča dela na gradbišču potekala dlje kot 30 delovnih dni in na gradbišču hkrati dela več kot 20 delavcev, Prijavo (naročnik ali nadzornik) poslati inšpekciji za delo najkasneje 15 dni pred začetkom del na gradbišču. Kopija prijave mora biti vidno nameščena tudi na samem gradbišču.

31. PRIJAVA GRADBIŠČA (priloga III) Prijava gradbišča mora vsebovati naslednje podatke: - datum odpošiljanja (mora se ujemati z datumom poštnega žiga na ovojnici), - popoln naslov gradbišča, - podatki o naročniku (ime, naslov, telefonska številka), - vrsta gradnje (novogradnja, rekonstrukcija, vzdrževanje, čiščenje, rušenje), - nadzornik projekta (ime, naslov, telefonska številka), - koordinatorji za varnost in zdravje pri delu v pripravljalni fazi projekta (ime, naslov, telefonska številka), - koordinatorji za varnost in zdravje pri delu v fazi izvajanja projekta (ime, naslov, telefonska številka), - številka, verzija in datum (posodobitve) varnostnega načrta, - oseba, ki je varnostni načrt izdelala (ime, ime odgovorne osebe, naslov, telefonska številka), - predvideni datum začetka del, - predvideno trajanje del, - ocenjeno največje število delavcev na gradbišču, - planirano število pogodbenih izvajalcev in samostojnih podjetnikov na gradbišču, - podatki o pogodbenih izvajalcih, ki so že izbrani, - podatki o prijavniku gradbišča.

32. NAČRT UREDITVE GRADBIŠČA Z VRISANIMI ELEMENTI GRADBIŠČA IN VPLIVI NA OKOLJE • Načrt mora vsebovati naslednje elemente: (razmestitev je glede na pričakovani potek del in razpoložljiv prostor):  • Gradbiščna ograja • Vhod na gradbišče z tablami • Gradbena jama • Žerjav s vrisanim tlorisom dosega • Vris komunikacijskih poti • Pisarniški kontejner • Garderobe delavcev • Jedilnica • Sanitarije • Prva pomoč • Priključki • Podzemni kataster (študenti naj označijo vsaj en podzemni vod (elektrika, voda, plin...) • Deponije gradbenega materiala • Les za opaže • Gradbeni odri • Zidaki • Armaturna mreža • Drenažne in kanalizacijske cevi • Elektro cevi • Hidro izolacija • Termoizolacija • Pesek in zemlja za nasutje, ureditev okolice • Deponije odpadnega gradbenega materiala • Beton, opeka, ploščice, keramika, sadra • Ostanki termoizolacije • Ostanki lesa, stekla, plastike • Ostanki azbestno cementnih gradbenih izdelkov • Ostanki gradbenega materiala, ki vsebuje azbest • Bitumen, katran • Kovine • Zemeljski izkop

33. IZPOLNJENA PRVA DVA LISTA KNJIGE UKREPOV ZA VARNO DELO (Z NAVEDENO UGOTOVLJENO NEPRAVILNOSTJO IN IZDANIM UKREPOM) • Ukrep izdal: _________________ ________________ • ime, priimek podpis

34. KNJIGA UKREPOV ZA VARNO DELO • Ukrep izdal: _________________ ________________ • ime, priimek podpis
