  1. Московский государственный университет имени М.В. ЛомоносоваХимический факультетКафедра физической химииЛаборатория химической термодинамики Общие характеристики существующих программ моделирования технологических процессов Выполнил: Студент 411 группы Шиляева Е.А.

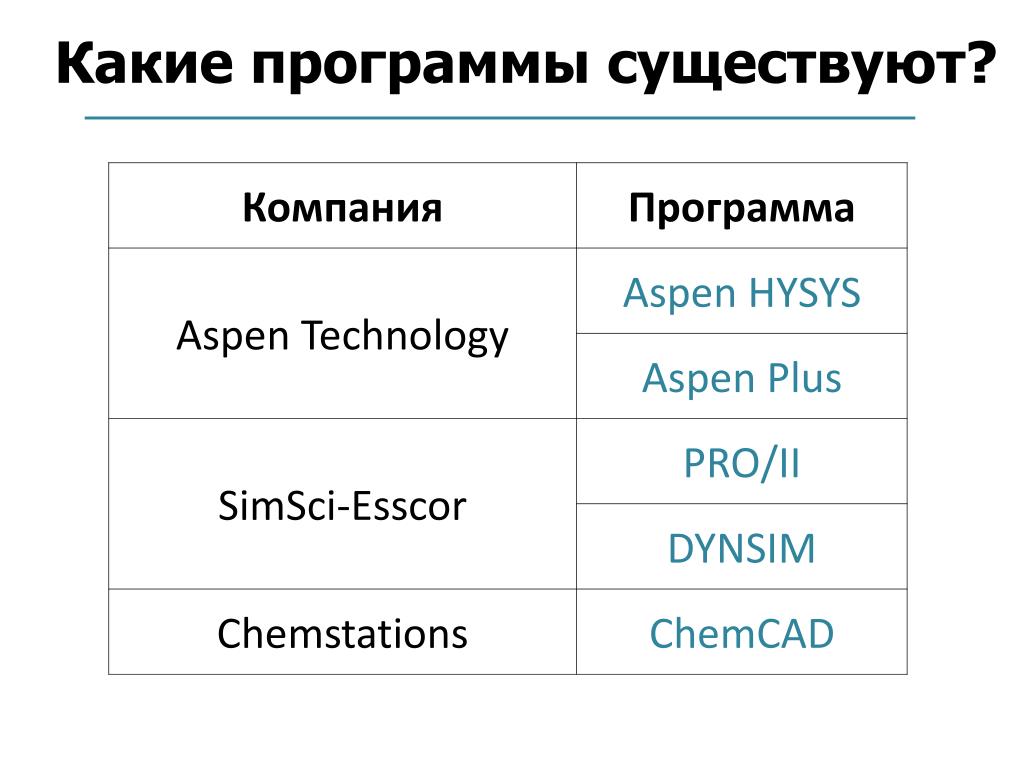

  2. Какие программы существуют?

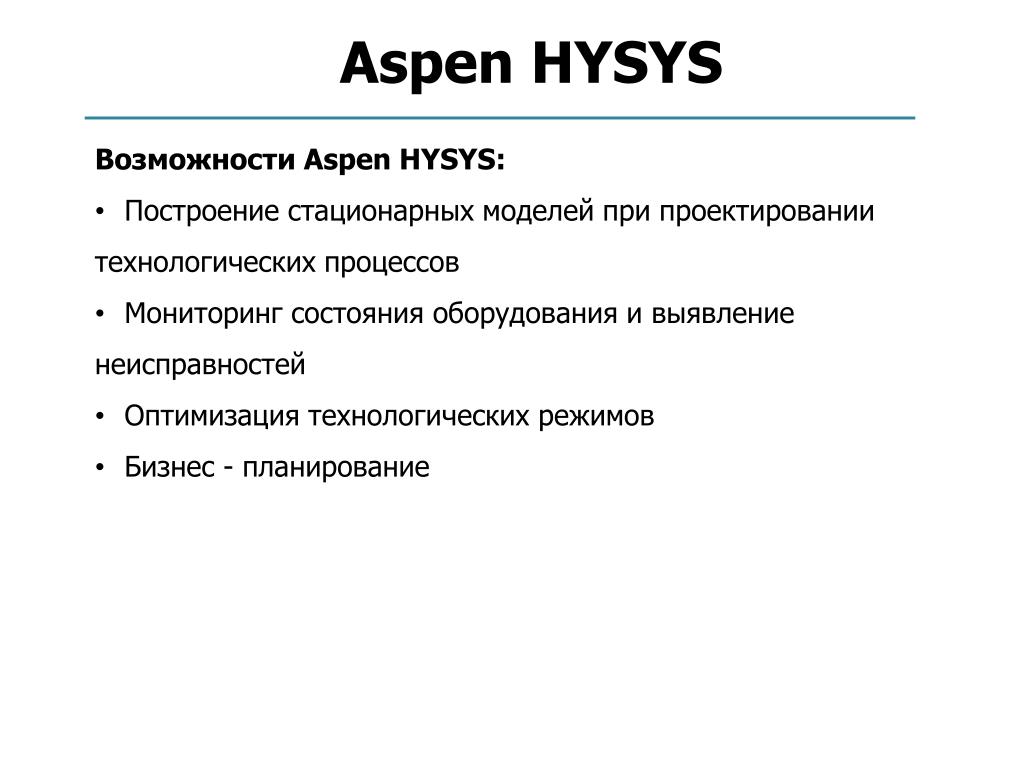

  3. Aspen HYSYS • Возможности Aspen HYSYS: • Построение стационарных моделей при проектировании технологических процессов • Мониторинг состояния оборудования и выявление неисправностей • Оптимизация технологических режимов • Бизнес - планирование

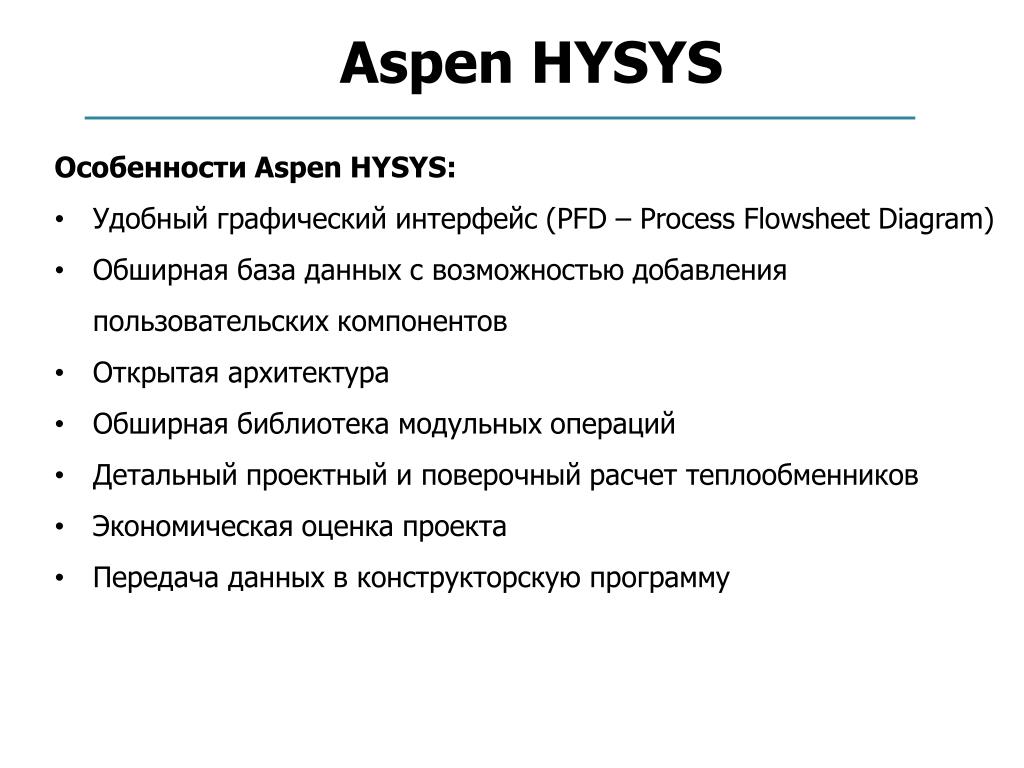

  4. Aspen HYSYS • Особенности Aspen HYSYS: • Удобный графический интерфейс (PFD – Process Flowsheet Diagram) • Обширная база данных с возможностью добавления пользовательских компонентов • Открытая архитектура • Обширная библиотека модульных операций • Детальный проектный и поверочный расчет теплообменников • Экономическая оценка проекта • Передача данных в конструкторскую программу

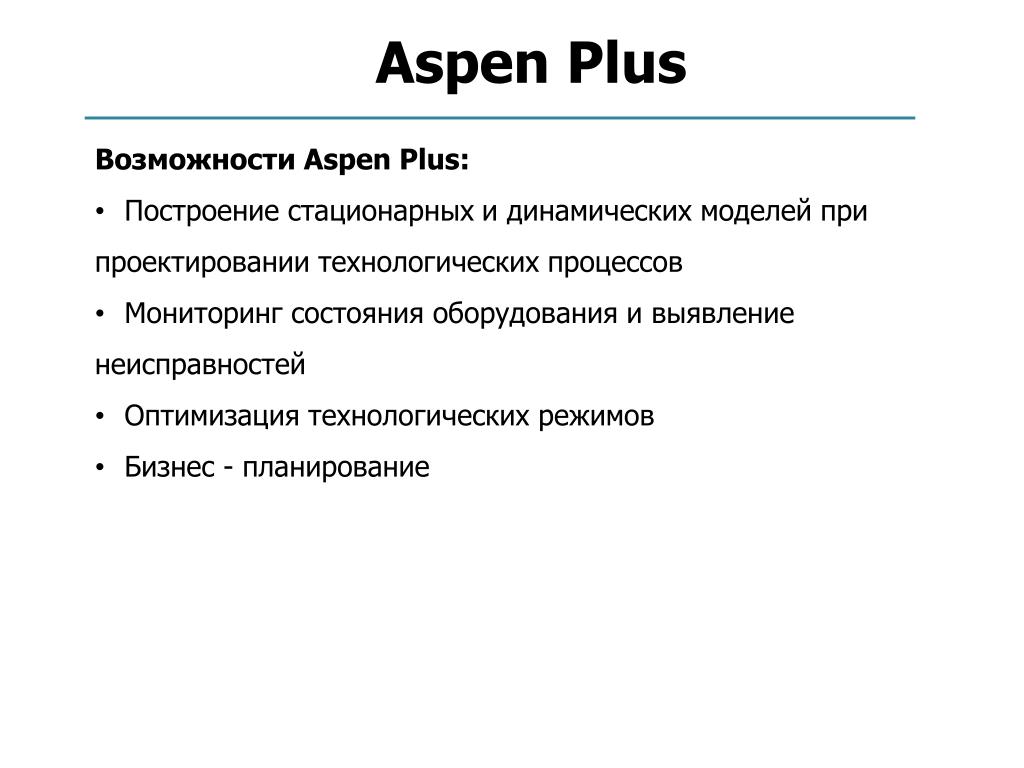

  5. Aspen Plus • Возможности Aspen Plus: • Построение стационарныхи динамических моделей при проектировании технологических процессов • Мониторинг состояния оборудования и выявление неисправностей • Оптимизация технологических режимов • Бизнес - планирование

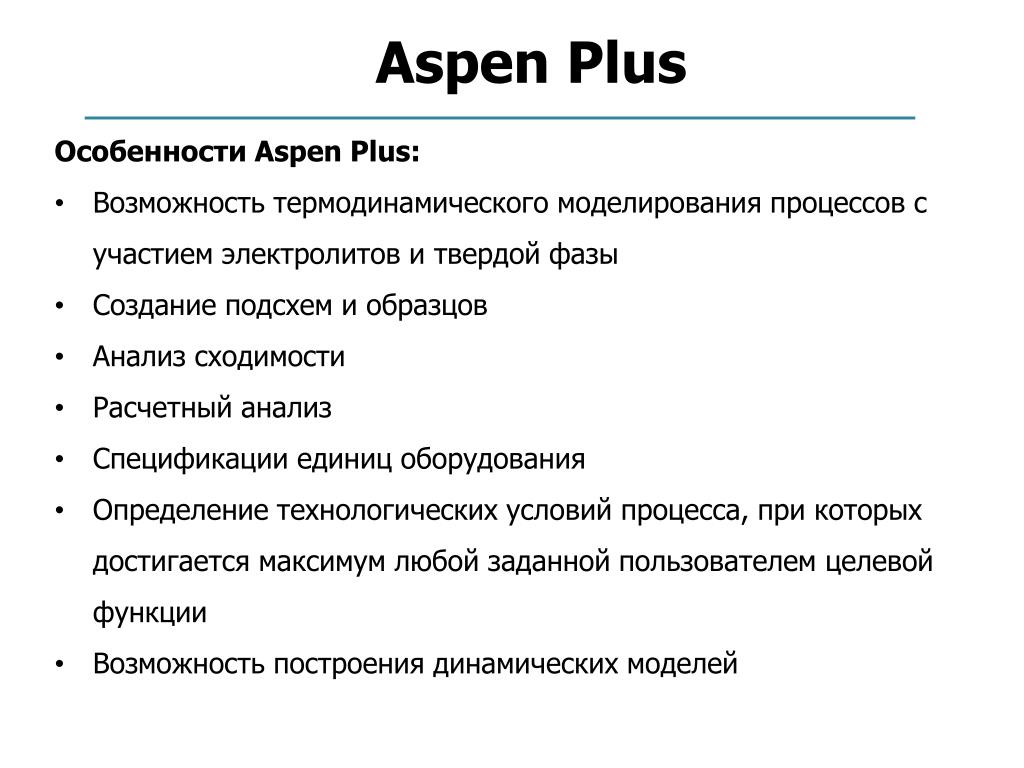

  6. Aspen Plus • Особенности Aspen Plus: • Возможность термодинамического моделирования процессов с участием электролитов и твердой фазы • Создание подсхем и образцов • Анализ сходимости • Расчетный анализ • Спецификации единиц оборудования • Определение технологических условий процесса, при которых достигается максимум любой заданной пользователем целевой функции • Возможность построения динамических моделей

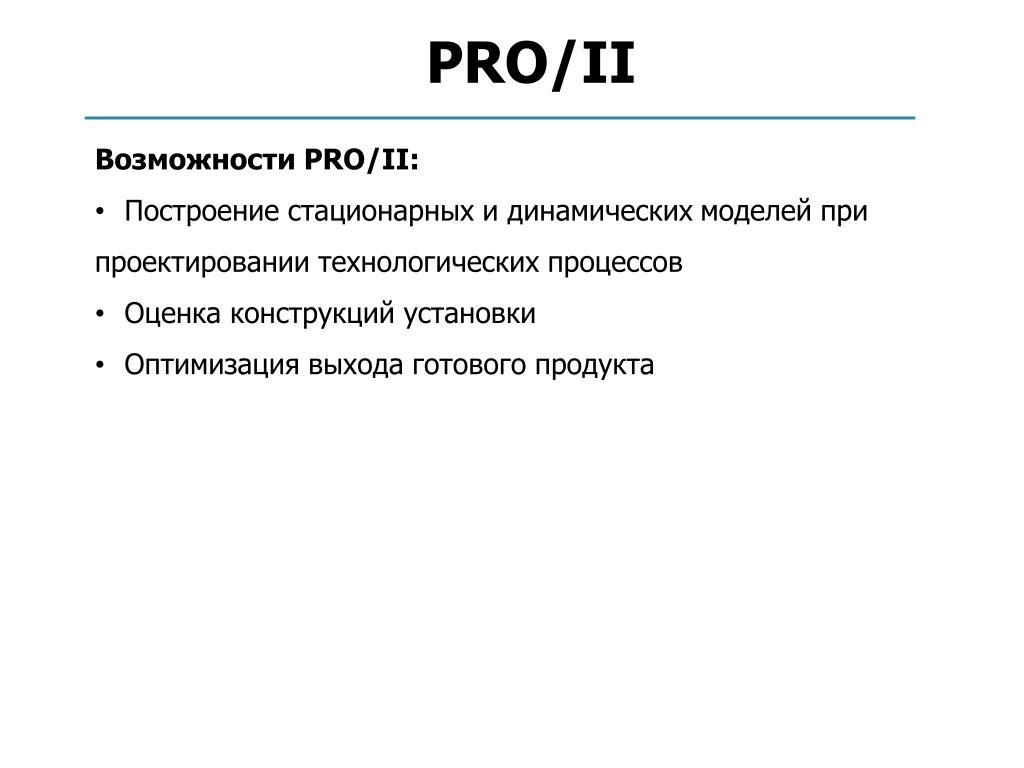

  7. PRO/II • Возможности PRO/II: • Построение стационарных и динамическихмоделей при проектировании технологических процессов • Оценка конструкций установки • Оптимизация выхода готового продукта

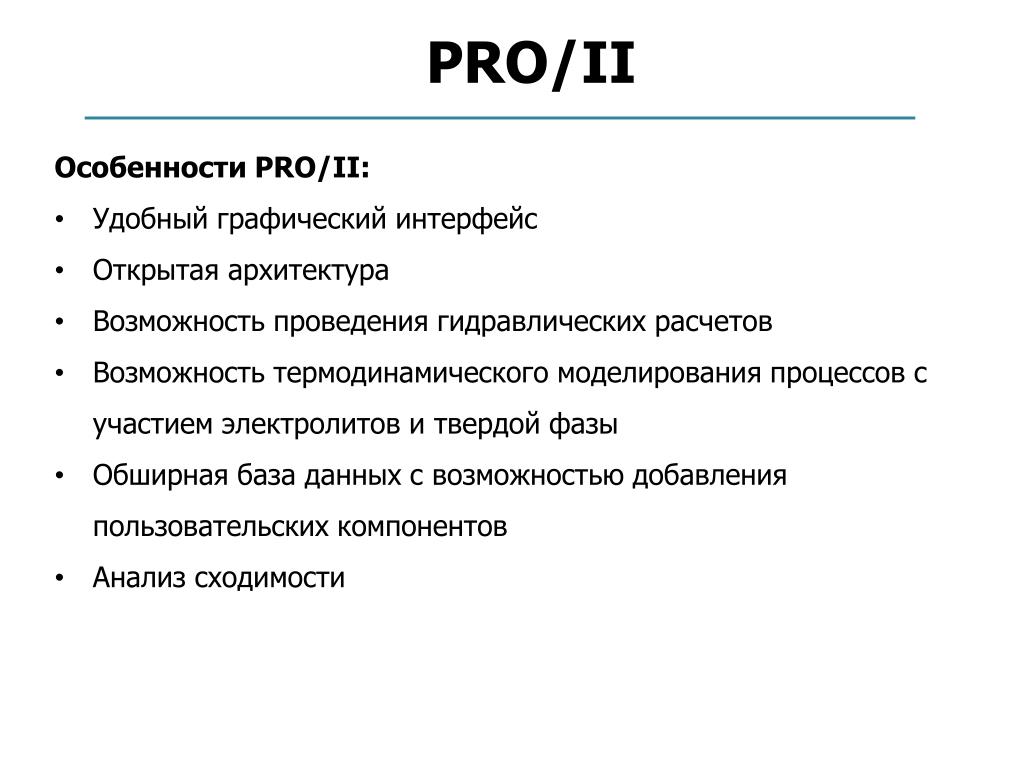

  8. PRO/II • Особенности PRO/II: • Удобный графический интерфейс • Открытая архитектура • Возможность проведения гидравлических расчетов • Возможность термодинамического моделирования процессов с участием электролитов и твердой фазы • Обширная база данных с возможностью добавления пользовательских компонентов • Анализ сходимости

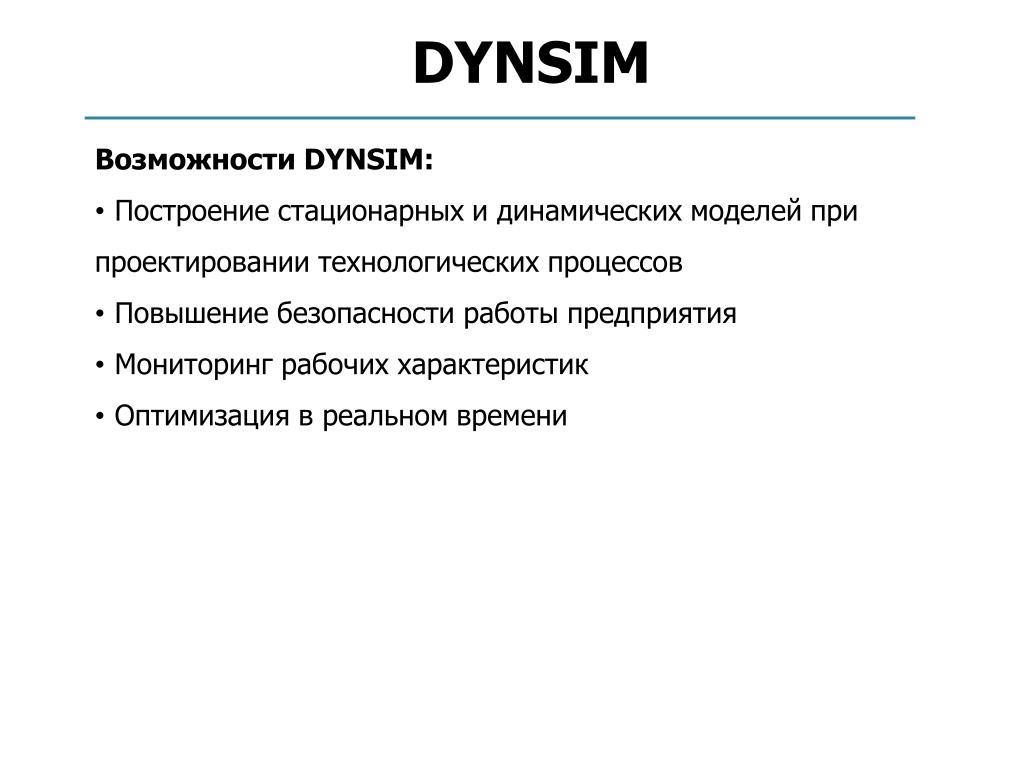

  9. DYNSIM • Возможности DYNSIM: • Построение стационарныхи динамических моделей при проектировании технологических процессов • Повышение безопасности работы предприятия • Мониторинг рабочих характеристик • Оптимизация в реальном времени

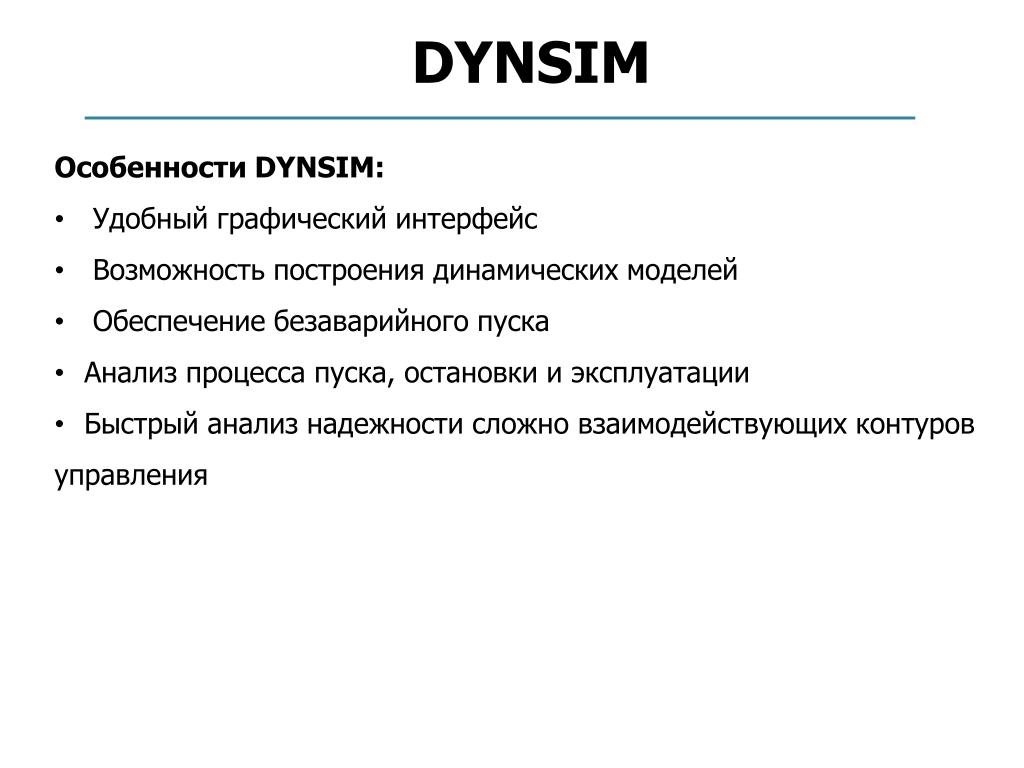

  10. DYNSIM • Особенности DYNSIM: • Удобный графический интерфейс • Возможность построения динамических моделей • Обеспечение безаварийного пуска • Анализ процесса пуска, остановки и эксплуатации • Быстрый анализ надежности сложно взаимодействующих контуров управления

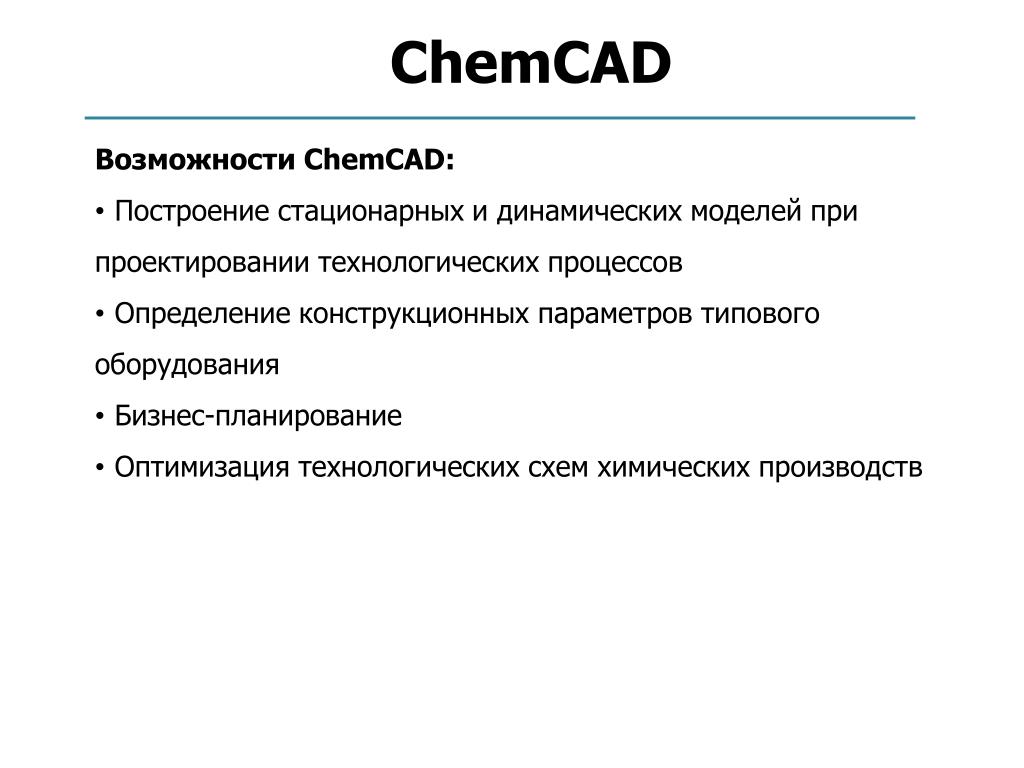

  11. ChemCAD • Возможности ChemCAD: • Построение стационарныхи динамических моделей при проектировании технологических процессов • Определение конструкционных параметров типового оборудования • Бизнес-планирование • Оптимизация технологических схем химических производств

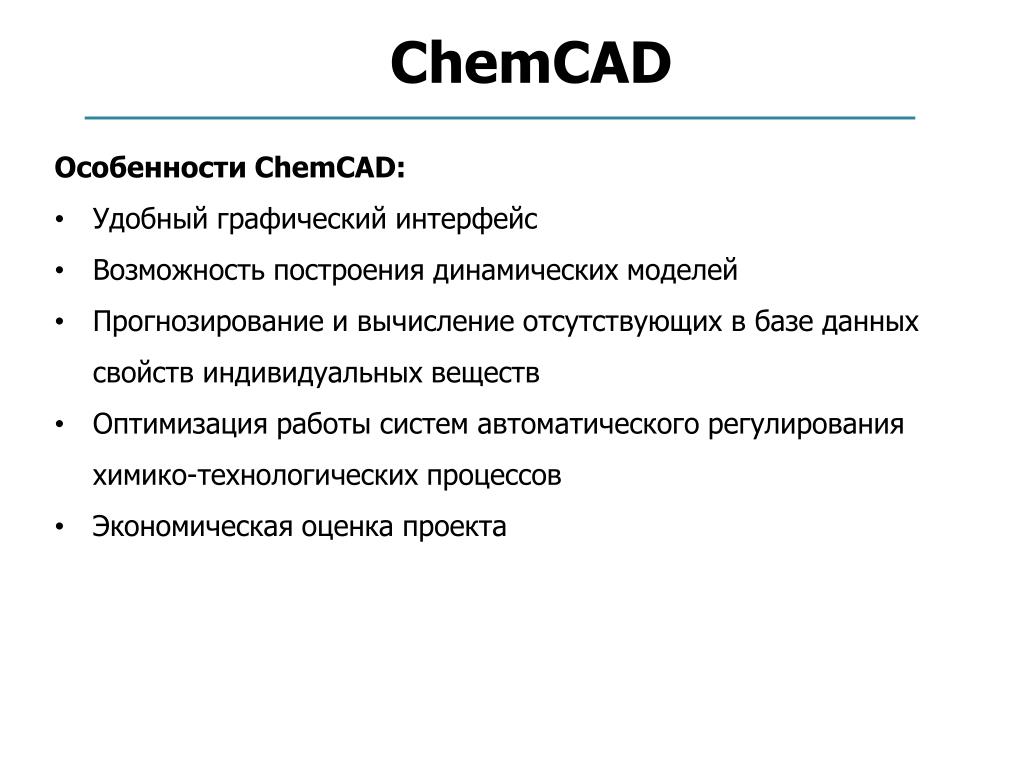

  12. ChemCAD • Особенности ChemCAD: • Удобный графический интерфейс • Возможность построения динамических моделей • Прогнозирование и вычисление отсутствующих в базе данных свойств индивидуальных веществ • Оптимизация работы систем автоматического регулирования химико-технологических процессов • Экономическая оценка проекта

  13. Однако • GIBBS, КОМФОРТ, DESIGN II • PIPEPHASE, TACITE • VISUAL FLOW • FI-HEATER • SAFETY • TOKSI

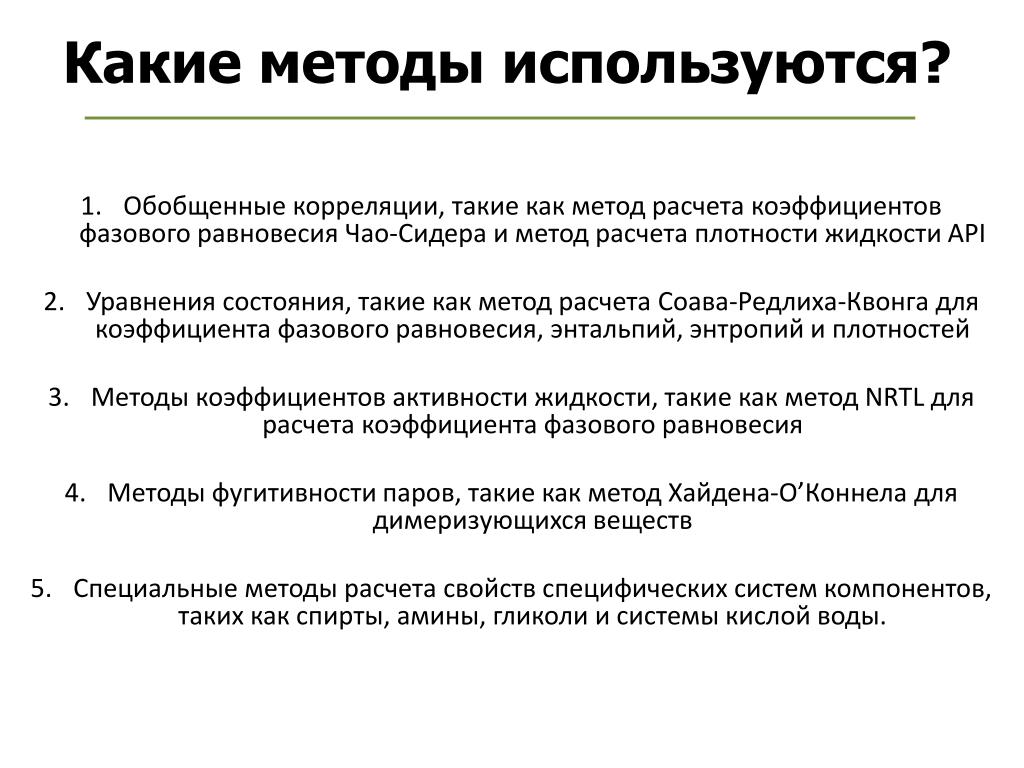

  14. Какие методы используются? • Обобщенные корреляции, такие как метод расчета коэффициентов фазового равновесия Чао-Сидера и метод расчета плотности жидкости API • Уравнения состояния, такие как метод расчета Соава-Редлиха-Квонга для коэффициента фазового равновесия, энтальпий, энтропий и плотностей • Методы коэффициентов активности жидкости, такие как метод NRTL для расчета коэффициента фазового равновесия • Методы фугитивности паров, такие как метод Хайдена-О’Коннела для димеризующихся веществ • Специальные методы расчета свойств специфических систем компонентов, таких как спирты, амины, гликоли и системы кислой воды.
