  1. 關聯式模型簡介Relational Model 鄧姚文

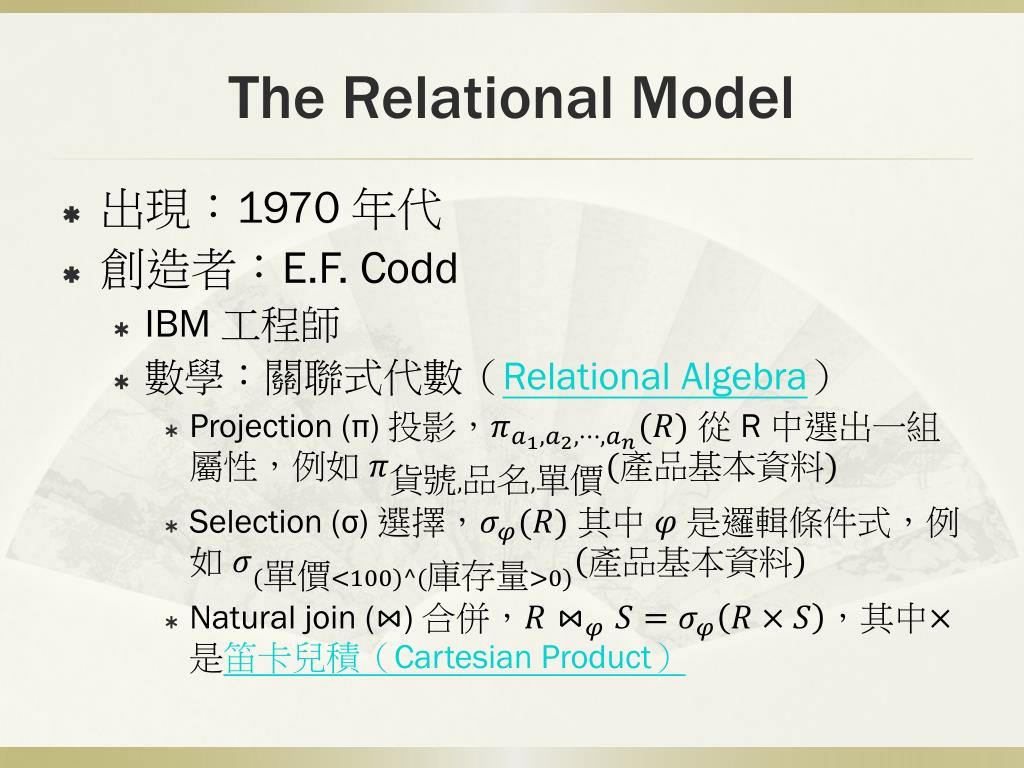

  2. The Relational Model • 出現：1970 年代 • 創造者：E.F. Codd • IBM 工程師 • 數學：關聯式代數（Relational Algebra） • Projection (π)投影，從 R 中選出一組屬性，例如 • Selection (σ)選擇，其中 是邏輯條件式，例如 • Natural join (⋈) 合併，，其中是笛卡兒積（Cartesian Product）

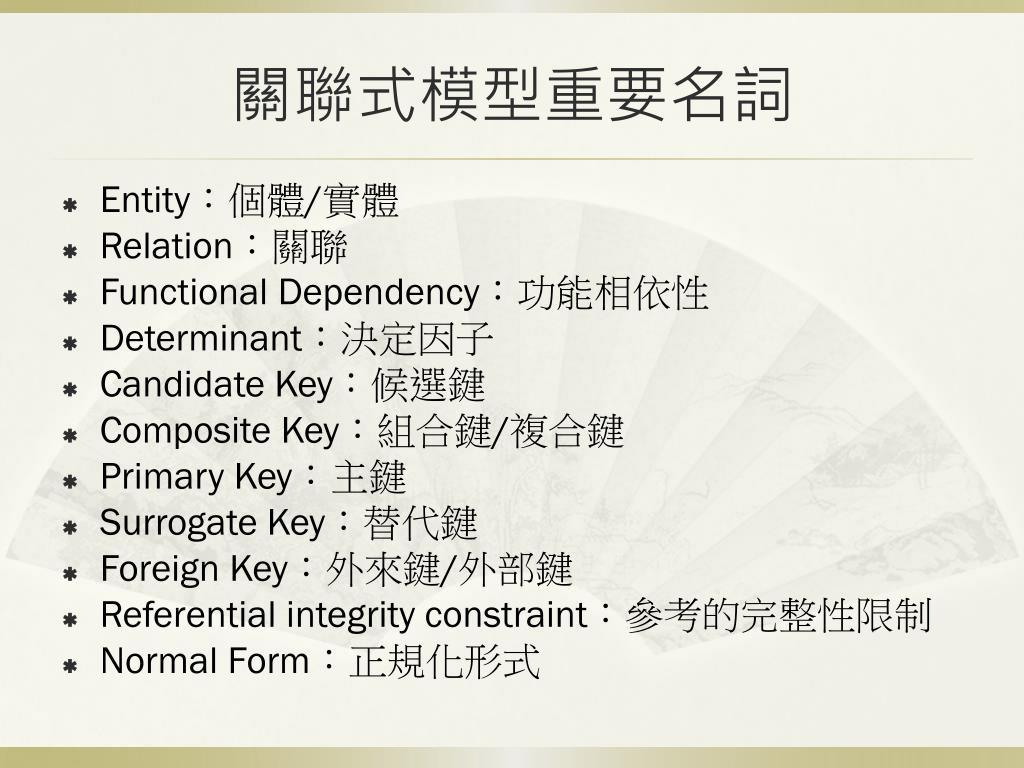

  3. 關聯式模型重要名詞 • Entity：個體/實體 • Relation：關聯 • Functional Dependency：功能相依性 • Determinant：決定因子 • Candidate Key：候選鍵 • Composite Key：組合鍵/複合鍵 • Primary Key：主鍵 • Surrogate Key：替代鍵 • Foreign Key：外來鍵/外部鍵 • Referential integrity constraint：參考的完整性限制 • Normal Form：正規化形式

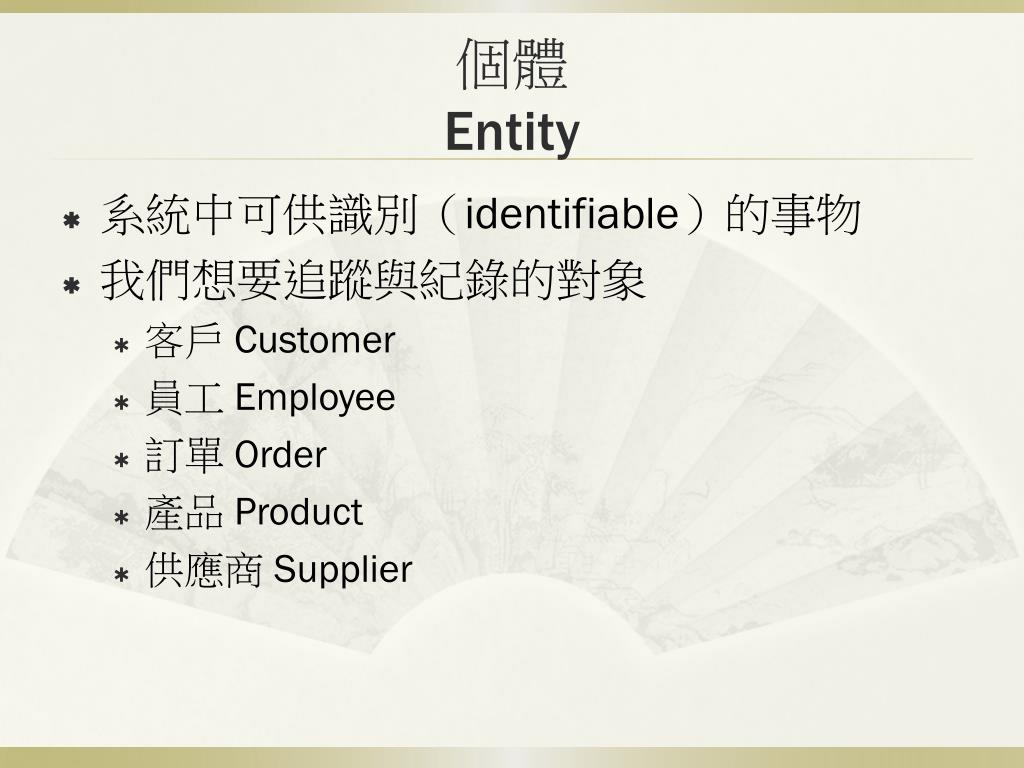

  4. 個體Entity • 系統中可供識別（identifiable）的事物 • 我們想要追蹤與紀錄的對象 • 客戶 Customer • 員工 Employee • 訂單 Order • 產品 Product • 供應商 Supplier

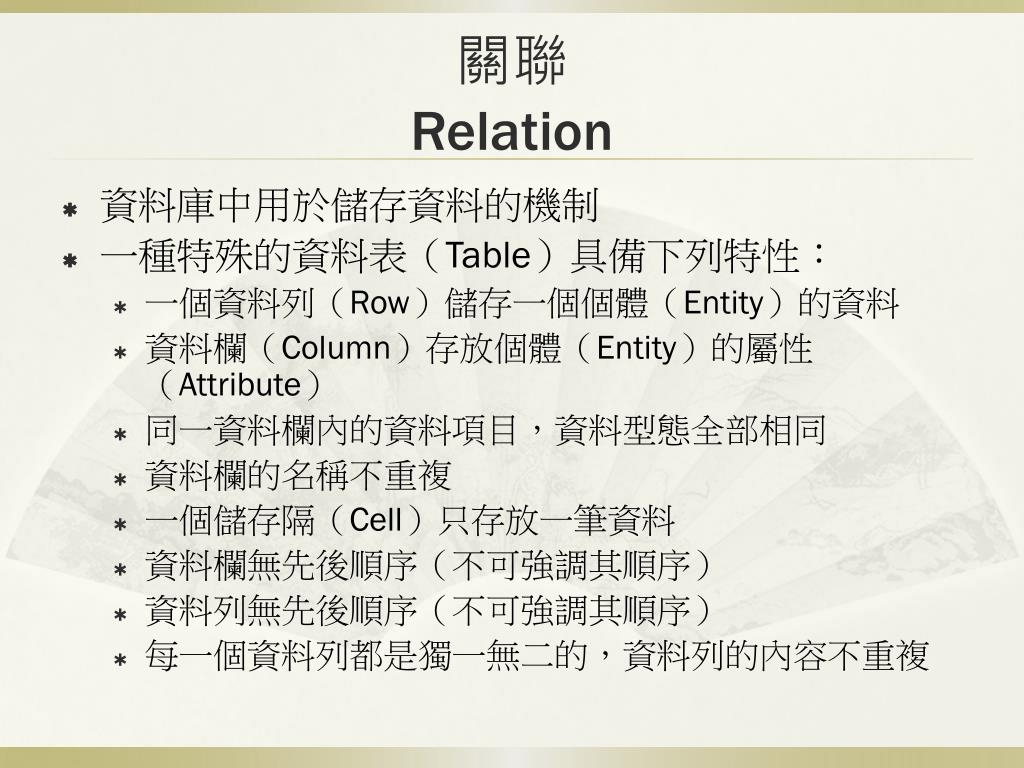

  5. 關聯Relation • 資料庫中用於儲存資料的機制 • 一種特殊的資料表（Table）具備下列特性： • 一個資料列（Row）儲存一個個體（Entity）的資料 • 資料欄（Column）存放個體（Entity）的屬性（Attribute） • 同一資料欄內的資料項目，資料型態全部相同 • 資料欄的名稱不重複 • 一個儲存隔（Cell）只存放一筆資料 • 資料欄無先後順序（不可強調其順序） • 資料列無先後順序（不可強調其順序） • 每一個資料列都是獨一無二的，資料列的內容不重複

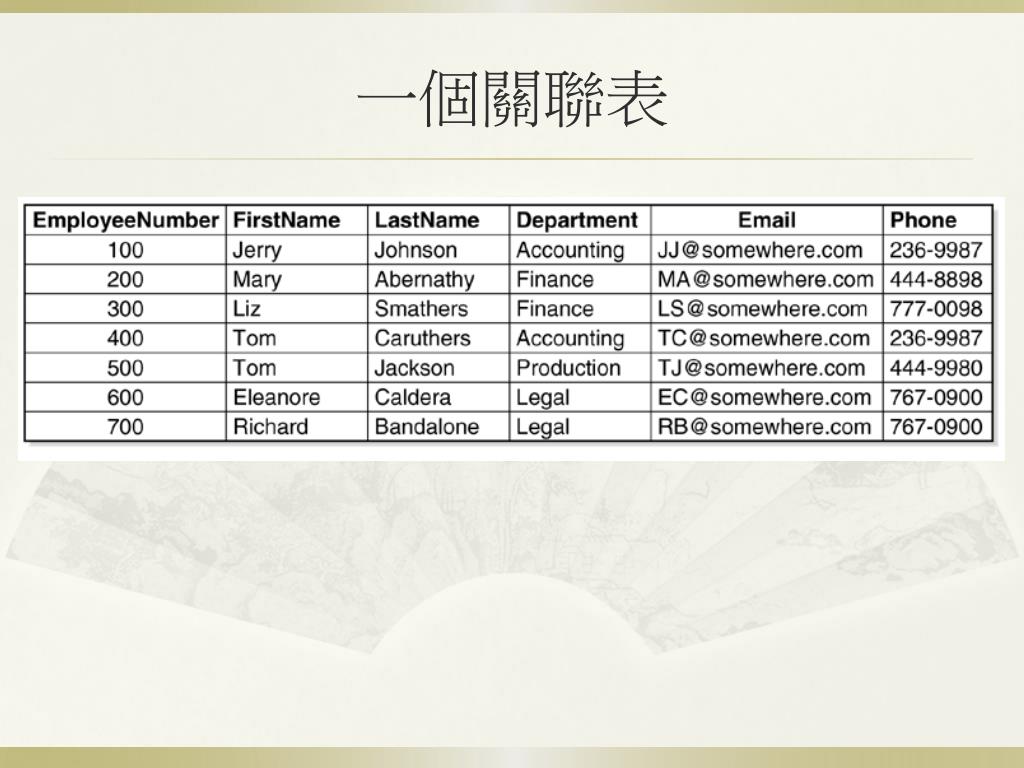

  6. 一個關聯表

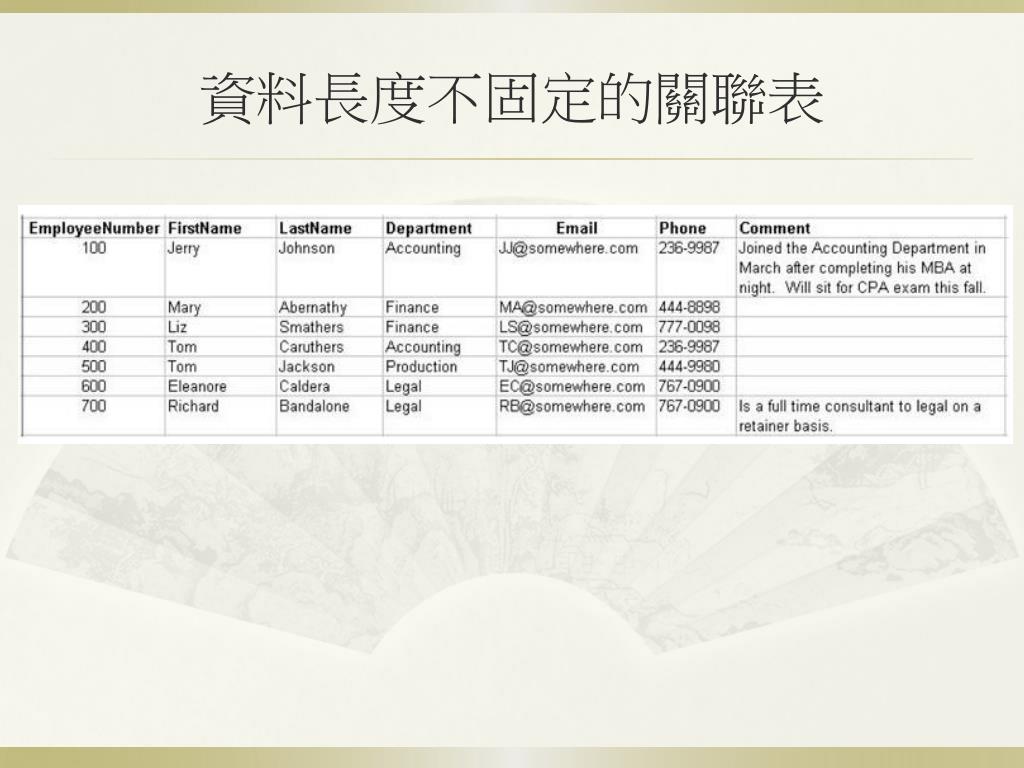

  7. 資料長度不固定的關聯表

  8. 這個資料表不是關聯表！ 一個儲存格存放多筆資料！

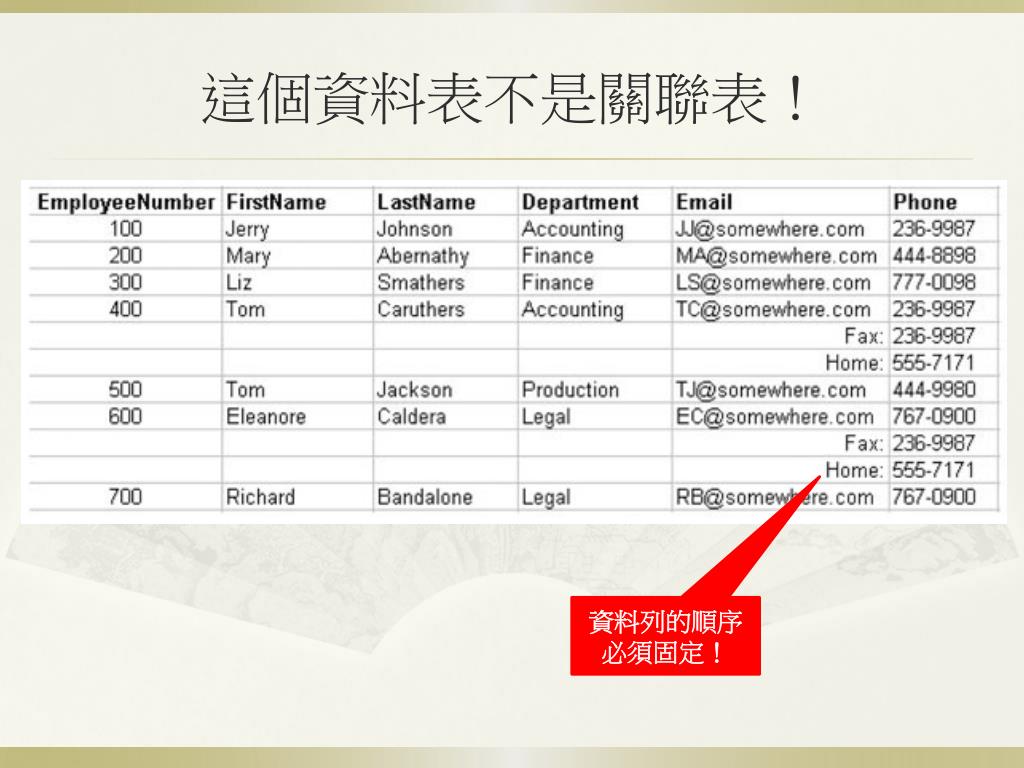

  9. 這個資料表不是關聯表！ 資料列的順序必須固定！

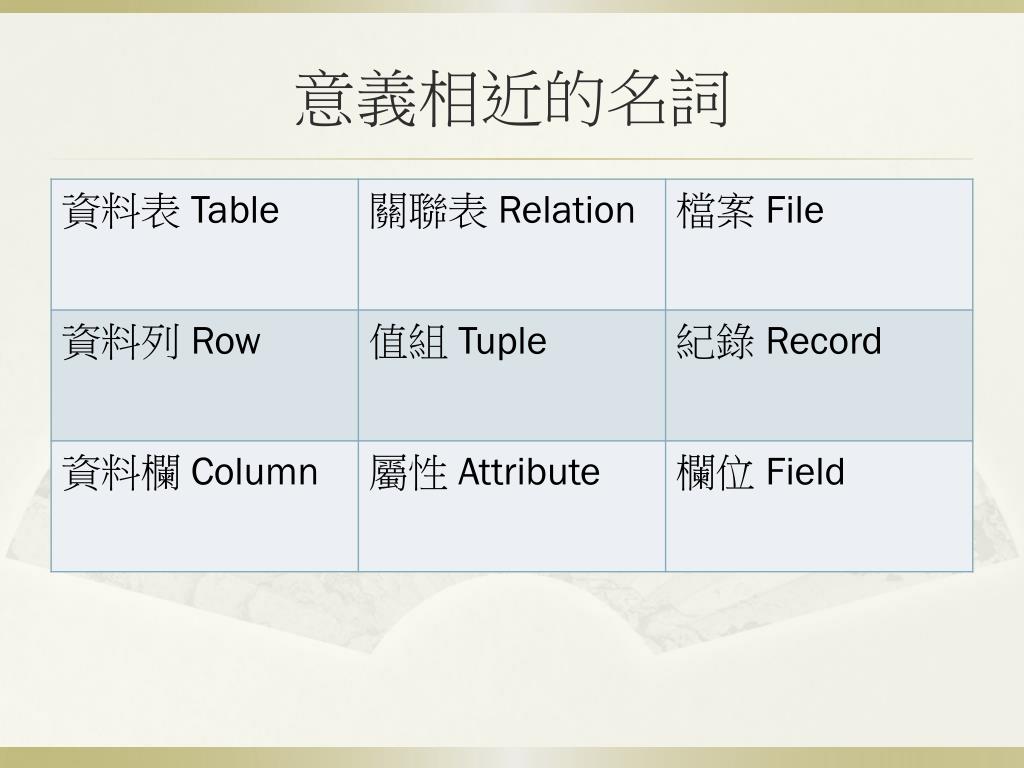

  10. 意義相近的名詞

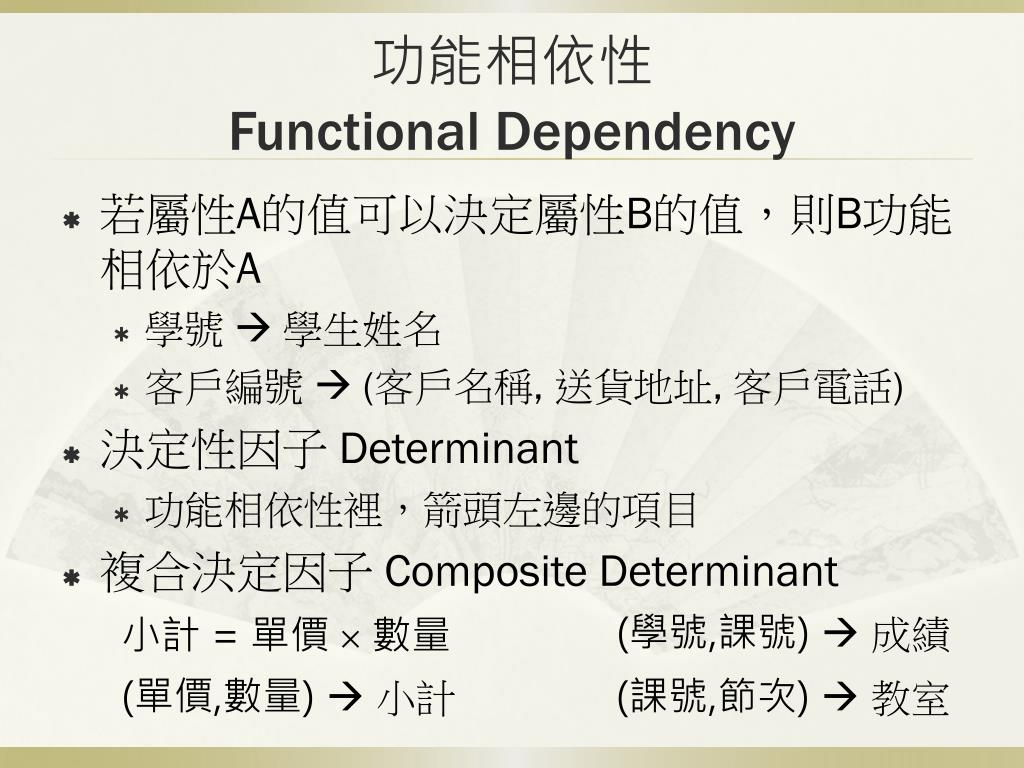

  11. 功能相依性Functional Dependency • 若屬性A的值可以決定屬性B的值，則B功能相依於A • 學號  學生姓名 • 客戶編號  (客戶名稱, 送貨地址, 客戶電話) • 決定性因子 Determinant • 功能相依性裡，箭頭左邊的項目 • 複合決定因子 Composite Determinant (學號,課號)  成績 小計 = 單價  數量 (單價,數量) 小計 (課號,節次)  教室

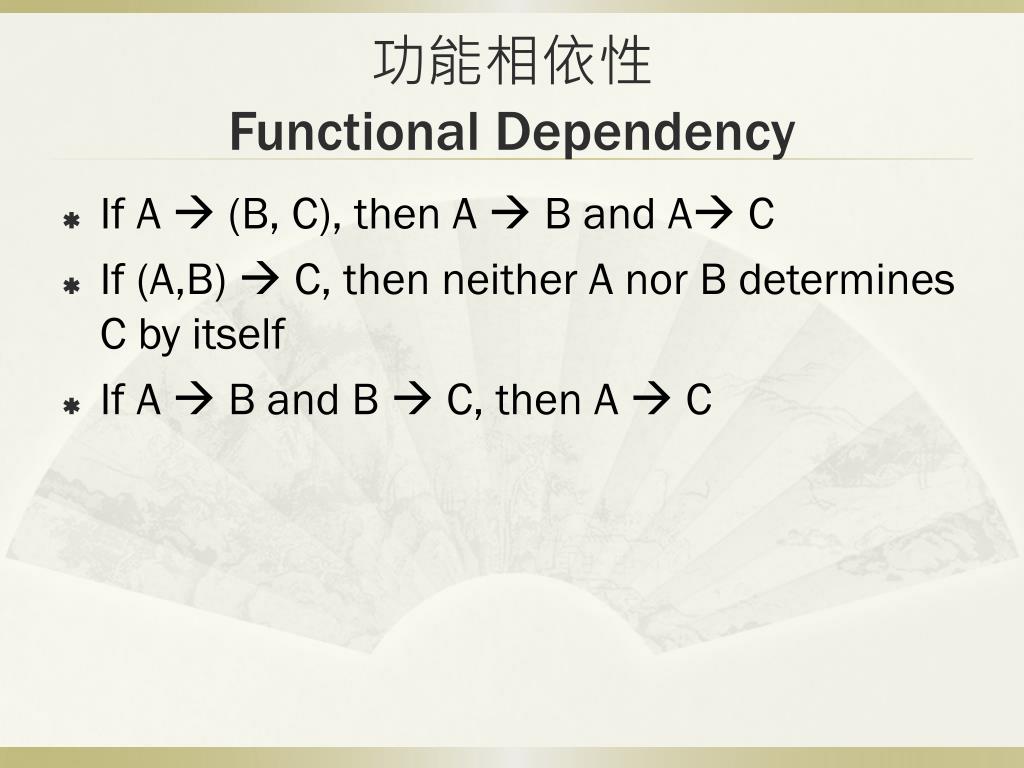

  12. 功能相依性Functional Dependency • If A  (B, C), then A  B and A C • If (A,B)  C, then neither A nor B determines C by itself • If A  B and B  C, then A  C

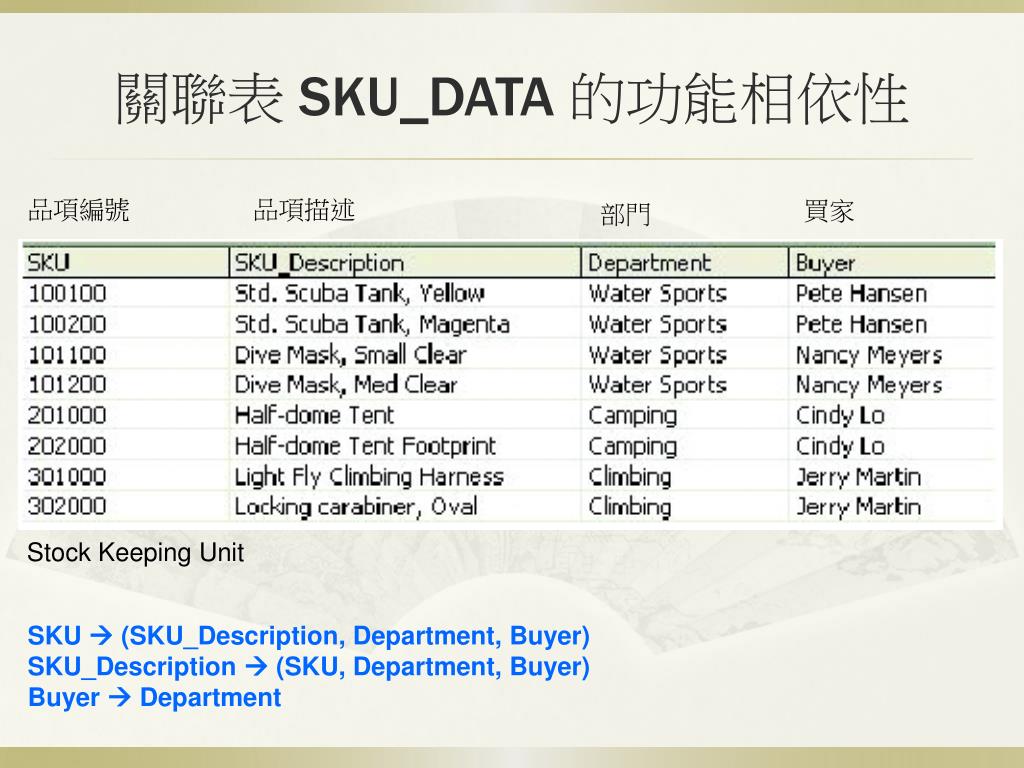

  13. 關聯表 SKU_DATA 的功能相依性 品項編號 品項描述 買家 部門 Stock Keeping Unit SKU  (SKU_Description, Department, Buyer) SKU_Description  (SKU, Department, Buyer) Buyer  Department

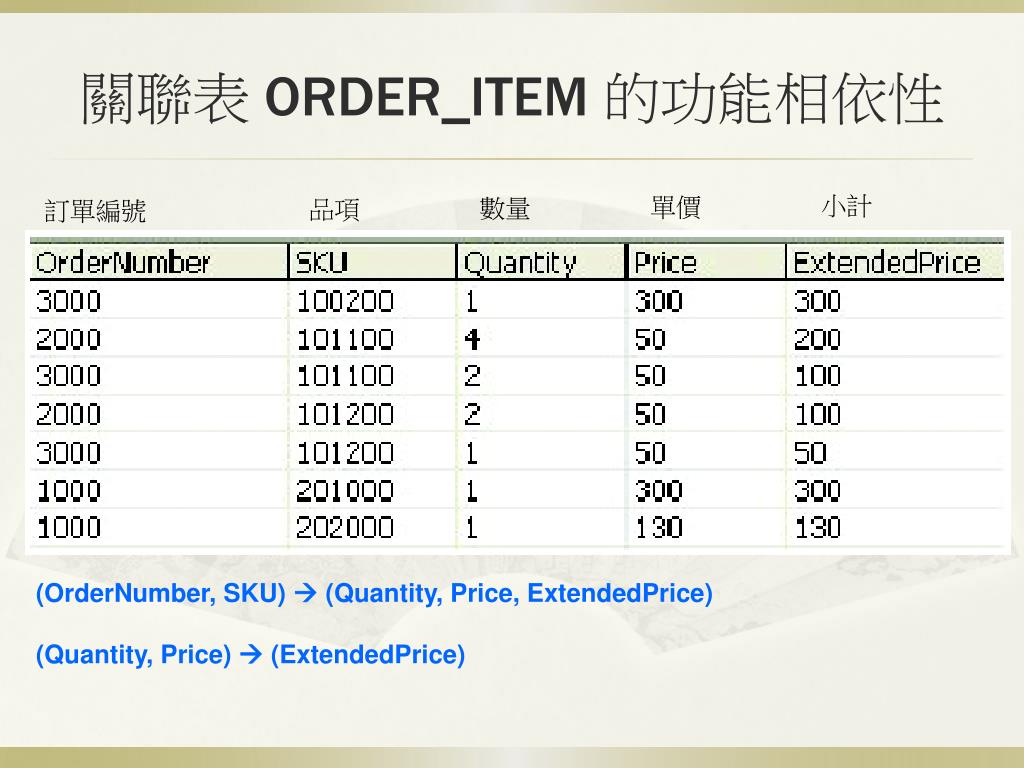

  14. 關聯表 ORDER_ITEM 的功能相依性 小計 單價 數量 品項 訂單編號 (OrderNumber, SKU)  (Quantity, Price, ExtendedPrice) (Quantity, Price)  (ExtendedPrice)

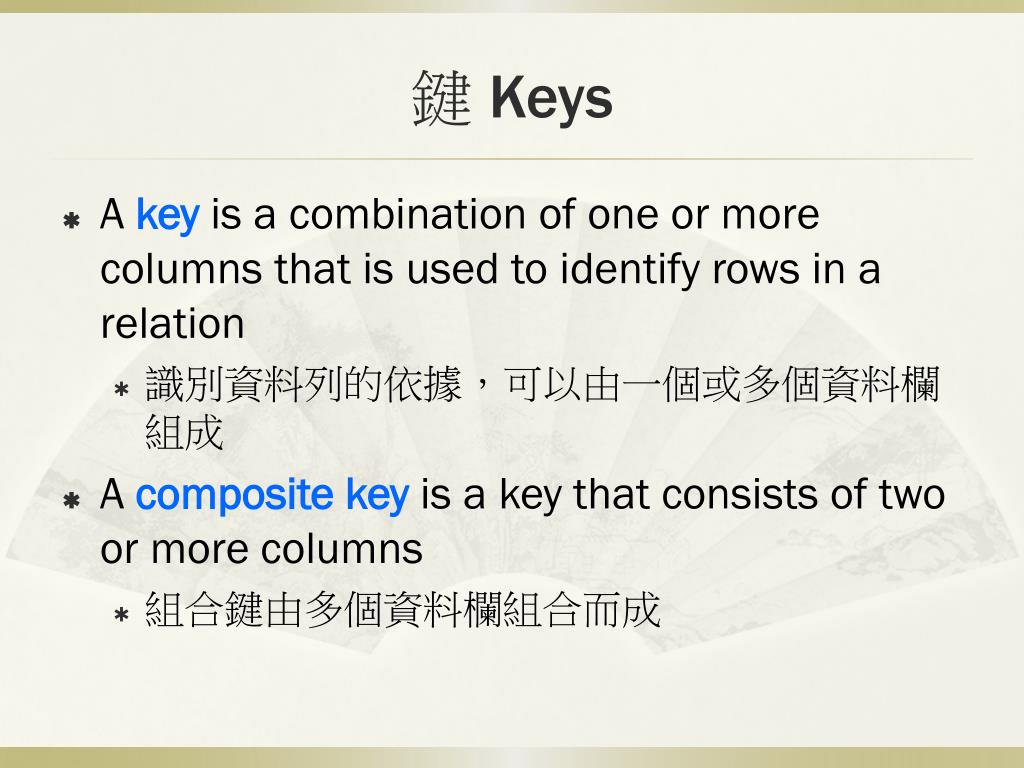

  15. 鍵 Keys • A key is a combination of one or more columns that is used to identify rows in a relation • 識別資料列的依據，可以由一個或多個資料欄組成 • A composite key is a key that consists of two or more columns • 組合鍵由多個資料欄組合而成

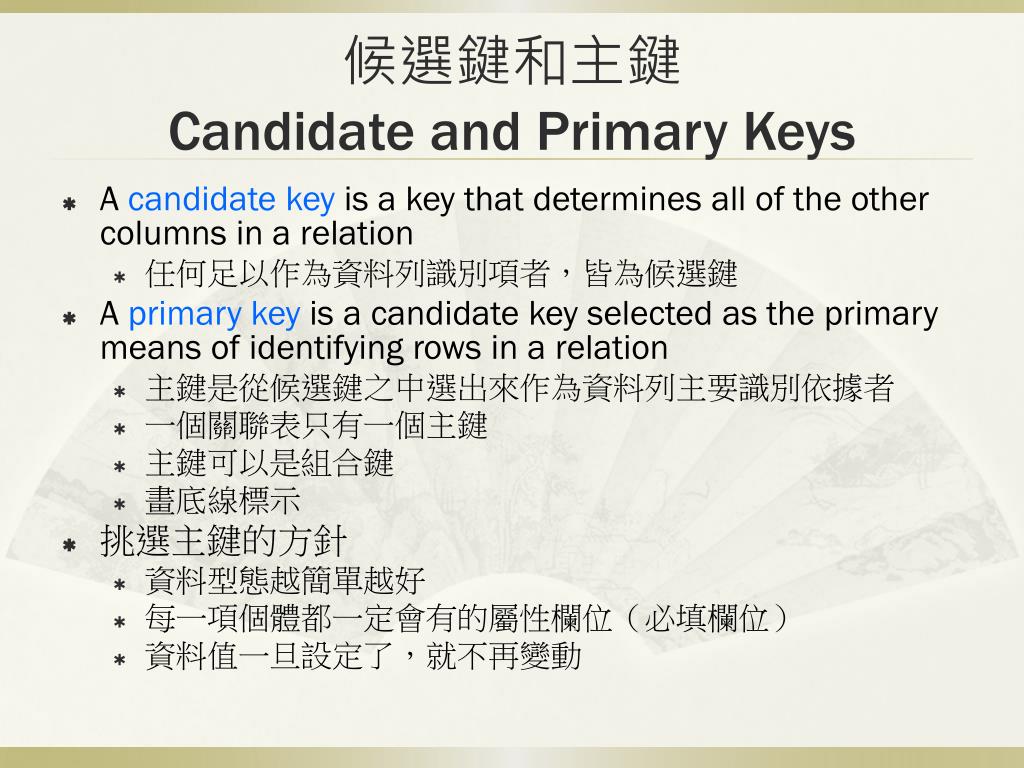

  16. 候選鍵和主鍵Candidate and Primary Keys • A candidate key is a key that determines all of the other columns in a relation • 任何足以作為資料列識別項者，皆為候選鍵 • A primary key is a candidate key selected as the primary means of identifying rows in a relation • 主鍵是從候選鍵之中選出來作為資料列主要識別依據者 • 一個關聯表只有一個主鍵 • 主鍵可以是組合鍵 • 畫底線標示 • 挑選主鍵的方針 • 資料型態越簡單越好 • 每一項個體都一定會有的屬性欄位（必填欄位） • 資料值一旦設定了，就不再變動

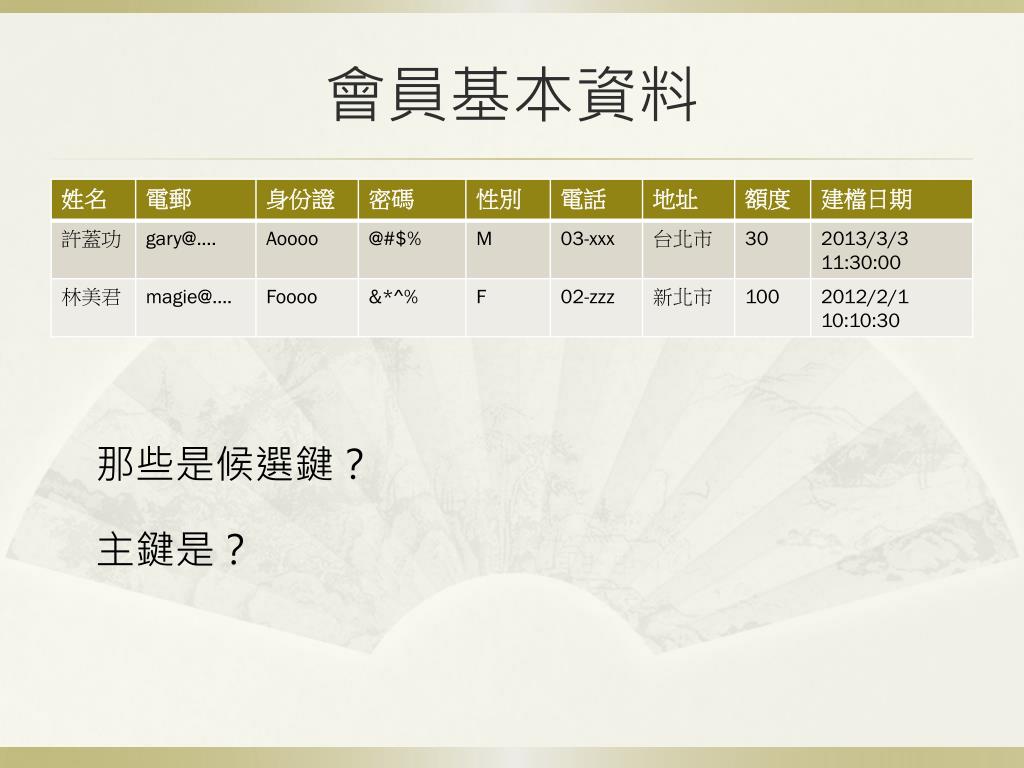

  17. 會員基本資料 那些是候選鍵？ 主鍵是？

  18. 替代鍵/代理鍵Surrogate Keys • A surrogate key as an artificial column added to a relation to serve as a primary key • 在找不到適合的主鍵時，人造的欄位，作為主鍵使用 • 通常是一個流水號，也可以制定編碼規則 • MS SQL Server 以 identity 型別支援此功能 • 自動編號 • 對使用者而言，沒有意義 • 通常不顯示在使用者介面上

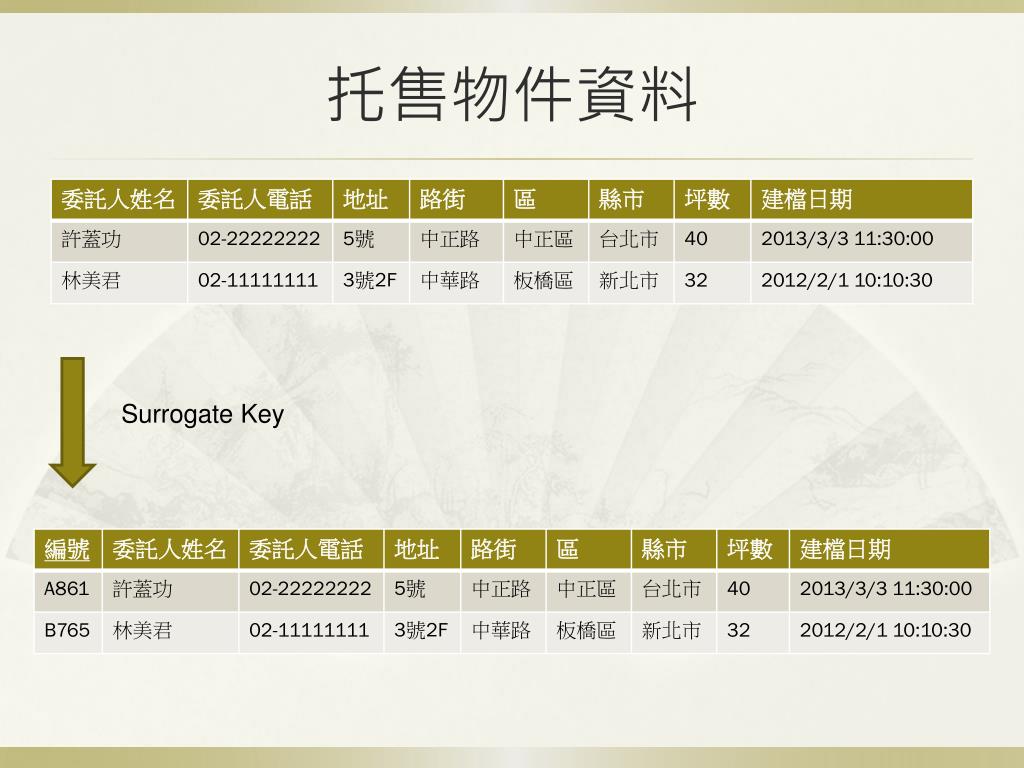

  19. 托售物件資料 Surrogate Key

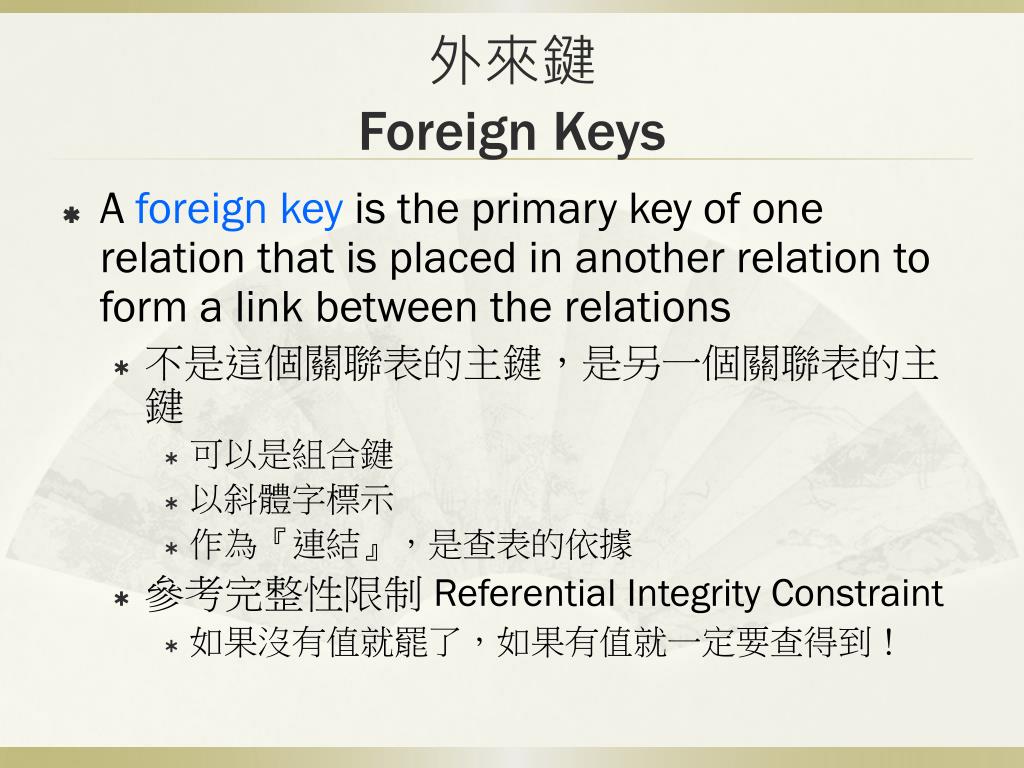

  20. 外來鍵Foreign Keys • A foreign key is the primary key of one relation that is placed in another relation to form a link between the relations • 不是這個關聯表的主鍵，是另一個關聯表的主鍵 • 可以是組合鍵 • 以斜體字標示 • 作為『連結』，是查表的依據 • 參考完整性限制 Referential Integrity Constraint • 如果沒有值就罷了，如果有值就一定要查得到！

  21. 外來鍵Foreign Keys 訂單（訂單編號, 客戶編號, 訂單日期, 送貨地址, …） 客戶基本資料（客戶編號, 客戶名稱, 送貨地址, …）

  22. Foreign Key with aReferential Integrity Constraint NOTE: The primary key of the relation is underlined and any foreign keys are in italics in the relations below: SKU_DATA (SKU, SKU_Description, Department, Buyer) ORDER_ITEM (OrderNumber, SKU, Quantity, Price,ExtendedPrice) Where ORDER_ITEM.SKU must exist in SKU_DATA.SKU

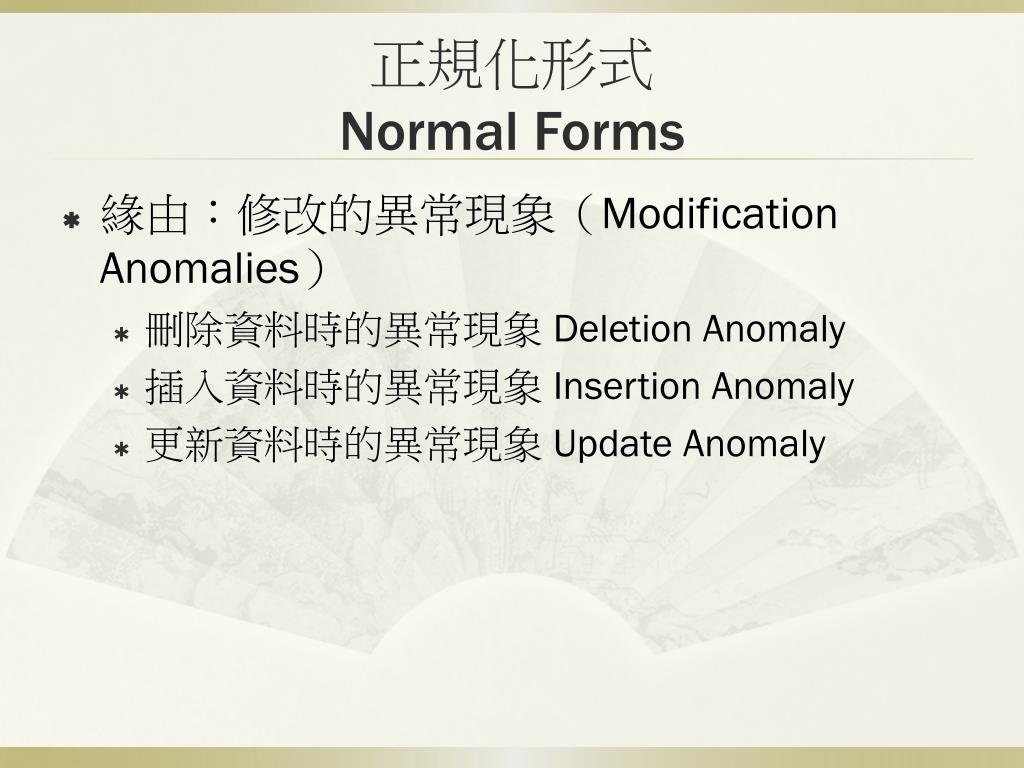

  23. 正規化形式Normal Forms • 緣由：修改的異常現象（Modification Anomalies） • 刪除資料時的異常現象 Deletion Anomaly • 插入資料時的異常現象 Insertion Anomaly • 更新資料時的異常現象 Update Anomaly

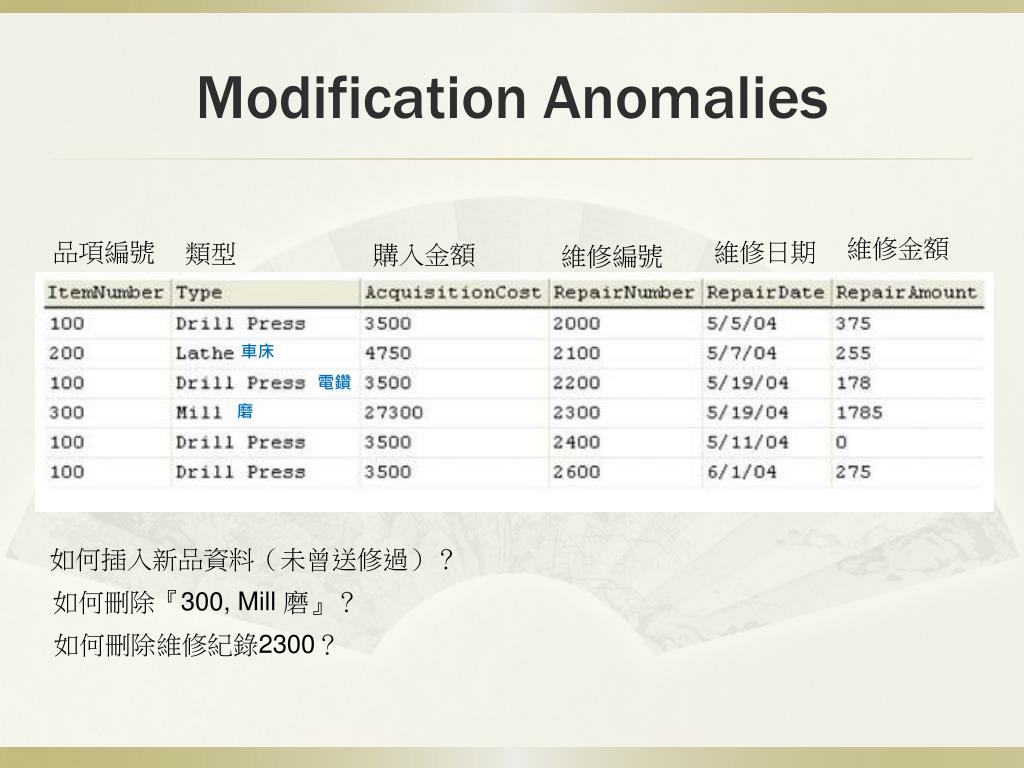

  24. Modification Anomalies 維修金額 品項編號 維修日期 類型 購入金額 維修編號 車床 電鑽 磨 如何插入新品資料（未曾送修過）？ 如何刪除『300, Mill 磨』？ 如何刪除維修紀錄2300？

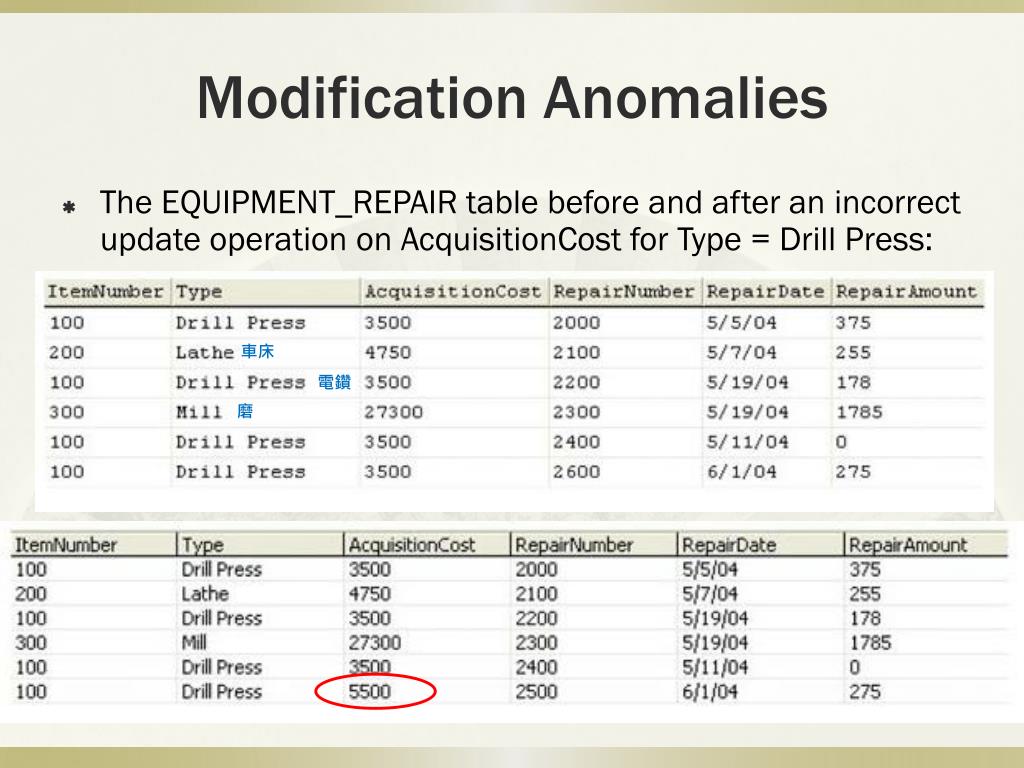

  25. Modification Anomalies • The EQUIPMENT_REPAIR table before and after an incorrect update operation on AcquisitionCost for Type = Drill Press: 車床 電鑽 磨

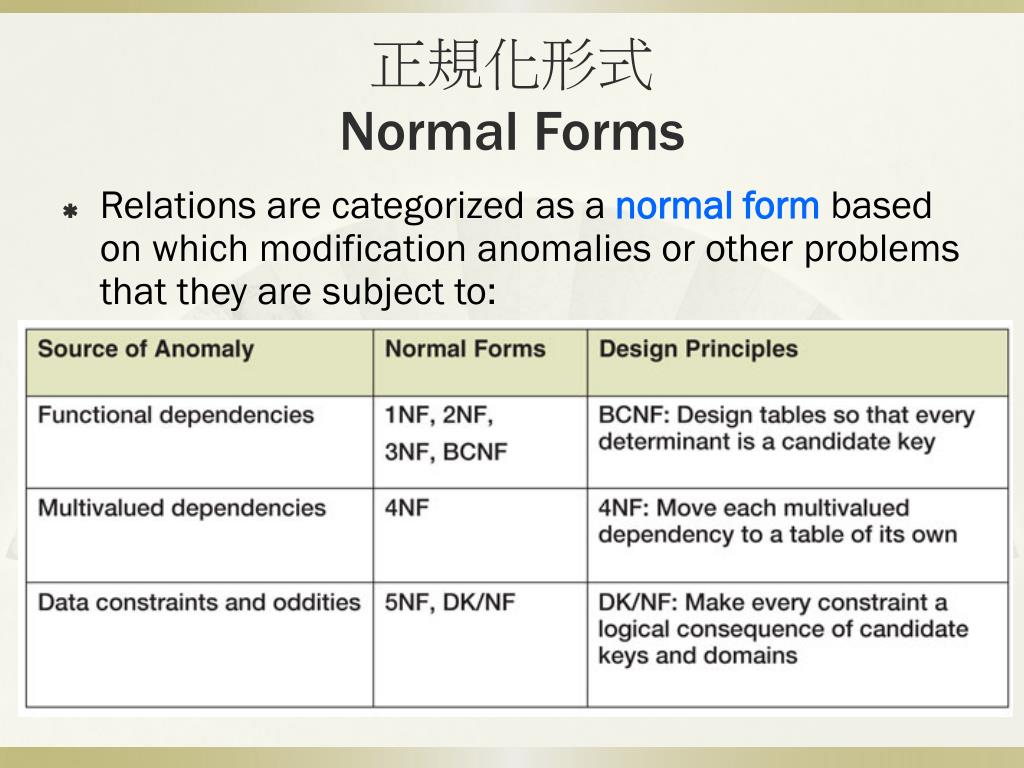

  26. 正規化形式Normal Forms • Relations are categorized as a normal form based on which modification anomalies or other problems that they are subject to:

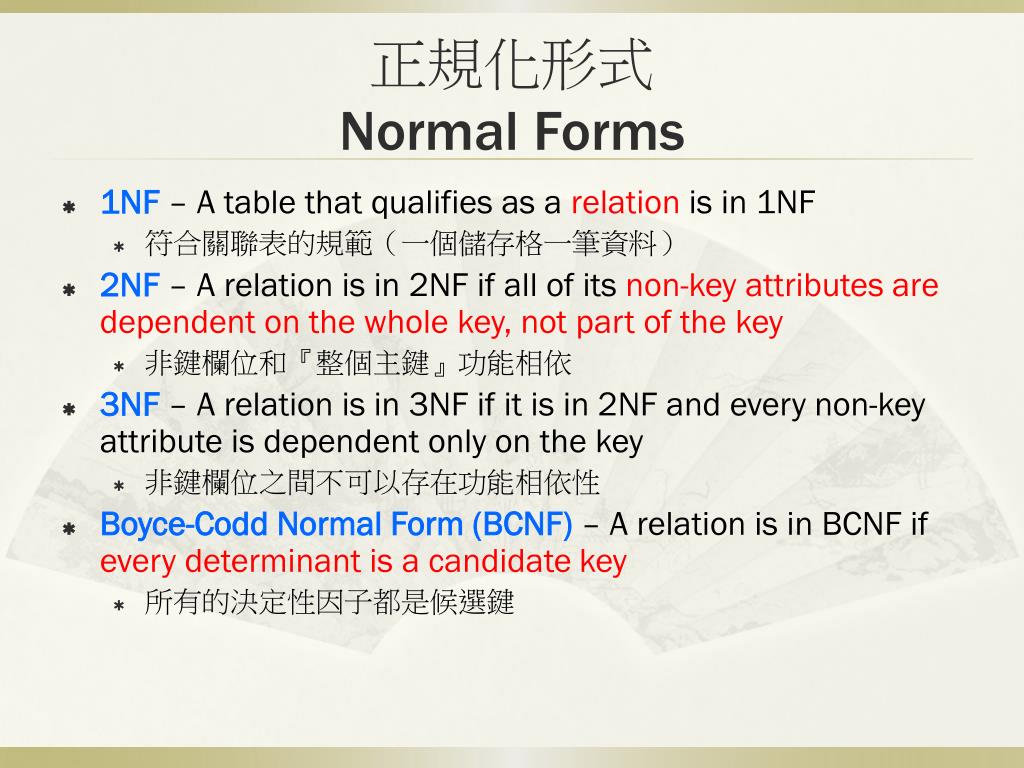

  27. 正規化形式Normal Forms • 1NF – A table that qualifies as a relation is in 1NF • 符合關聯表的規範（一個儲存格一筆資料） • 2NF – A relation is in 2NF if all of its non-key attributes are dependent on the whole key, not part of the key • 非鍵欄位和『整個主鍵』功能相依 • 3NF – A relation is in 3NF if it is in 2NF and every non-key attribute is dependent only on the key • 非鍵欄位之間不可以存在功能相依性 • Boyce-Codd Normal Form (BCNF) – A relation is in BCNF if every determinant is a candidate key • 所有的決定性因子都是候選鍵

  28. 一個不符合 2NF 的例子 • 客戶資料(分行代碼, 客戶身份證號, 客戶姓名, 貸款金額) • 分行代碼,客戶身份證號→貸款金額 • 客戶身份證號→客戶姓名 • 不符合 2NF，因為『客戶姓名』只和『客戶身份證號』功能相依，而不是和整個主鍵『分行代碼, 客戶身份證號』功能相依 • 改為 • 客戶資料(客戶身份證號, 客戶姓名) • 客戶貸款資料(分行代碼, 客戶身份證號, 貸款金額)

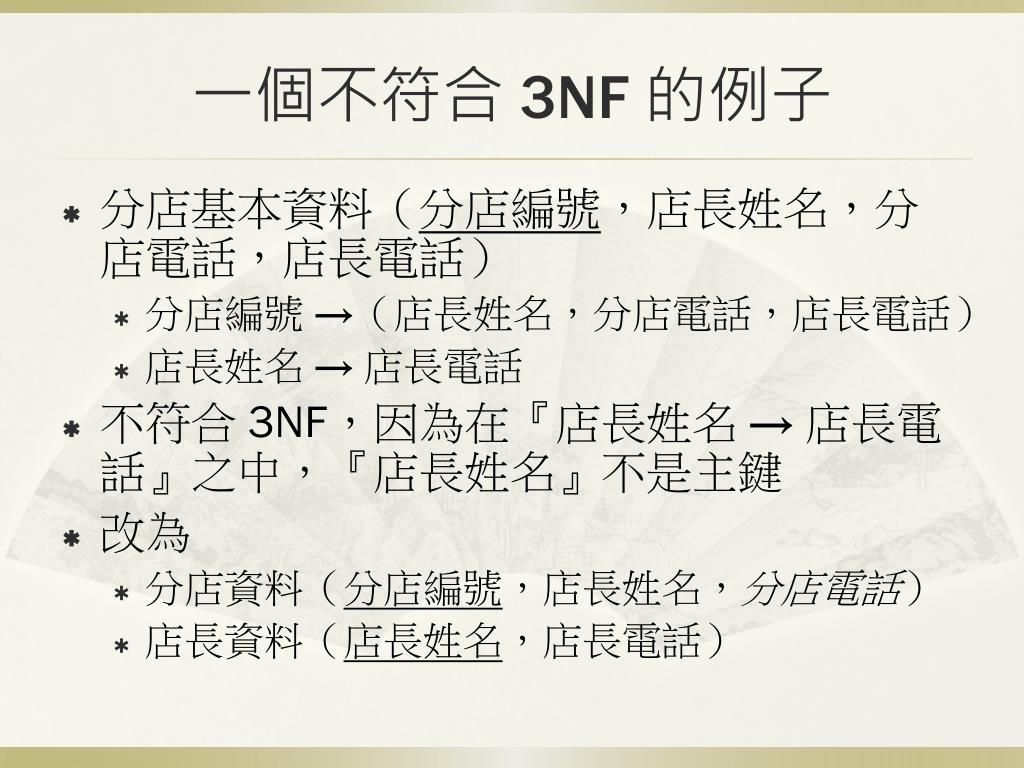

  29. 一個不符合 3NF 的例子 • 分店基本資料（分店編號，店長姓名，分店電話，店長電話） • 分店編號 →（店長姓名，分店電話，店長電話） • 店長姓名 → 店長電話 • 不符合 3NF，因為在『店長姓名 → 店長電話』之中，『店長姓名』不是主鍵 • 改為 • 分店資料（分店編號，店長姓名，分店電話） • 店長資料（店長姓名，店長電話）

  30. 一個符合 3NF 但是不符合 BCNF 的例子 • 修課資料(學生學號, 課程編號, 授課老師編號, 成績) • 學生學號, 課程編號→成績 • 授課老師編號→課程編號 • 課程編號→授課老師編號 • 學生學號, 授課老師編號→成績 • 符合 3NF，因為沒有非鍵屬性之間的功能相依性，也沒有發生和部分主鍵功能相依的情況 • 不符合BCNF 的原因：『課程編號→授課老師編號』裡『授課老師編號』與『課程編號』都是候選鍵的一部份，但不是完整的候選鍵

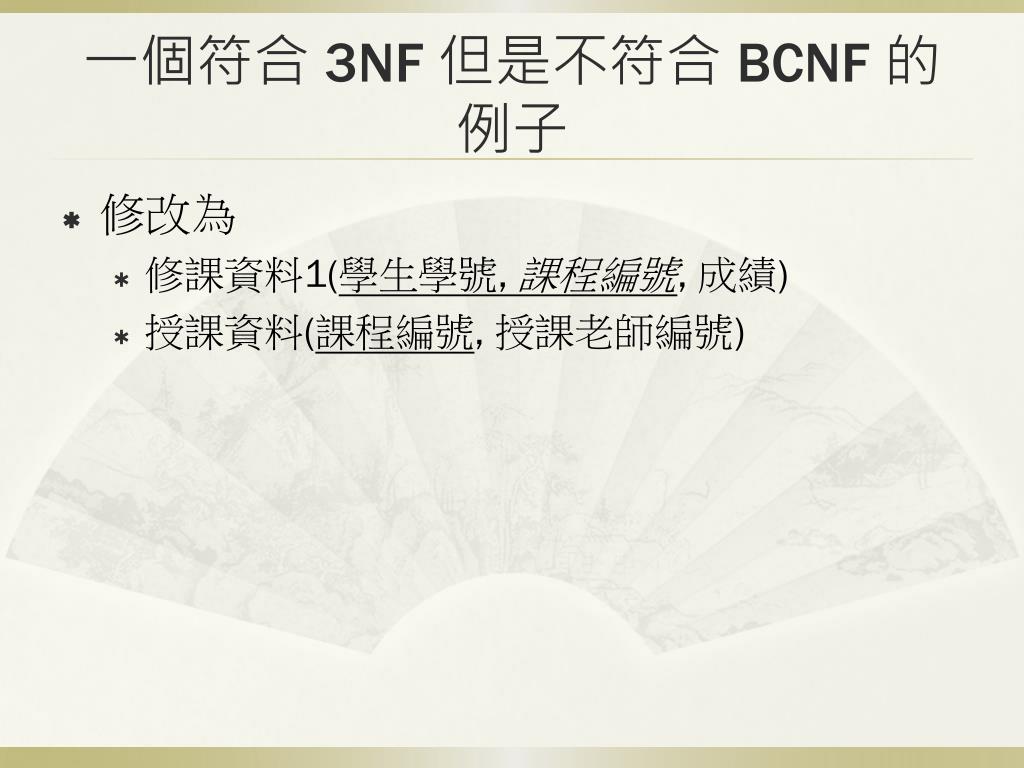

  31. 一個符合 3NF 但是不符合 BCNF 的例子 • 修改為 • 修課資料1(學生學號, 課程編號, 成績) • 授課資料(課程編號, 授課老師編號)

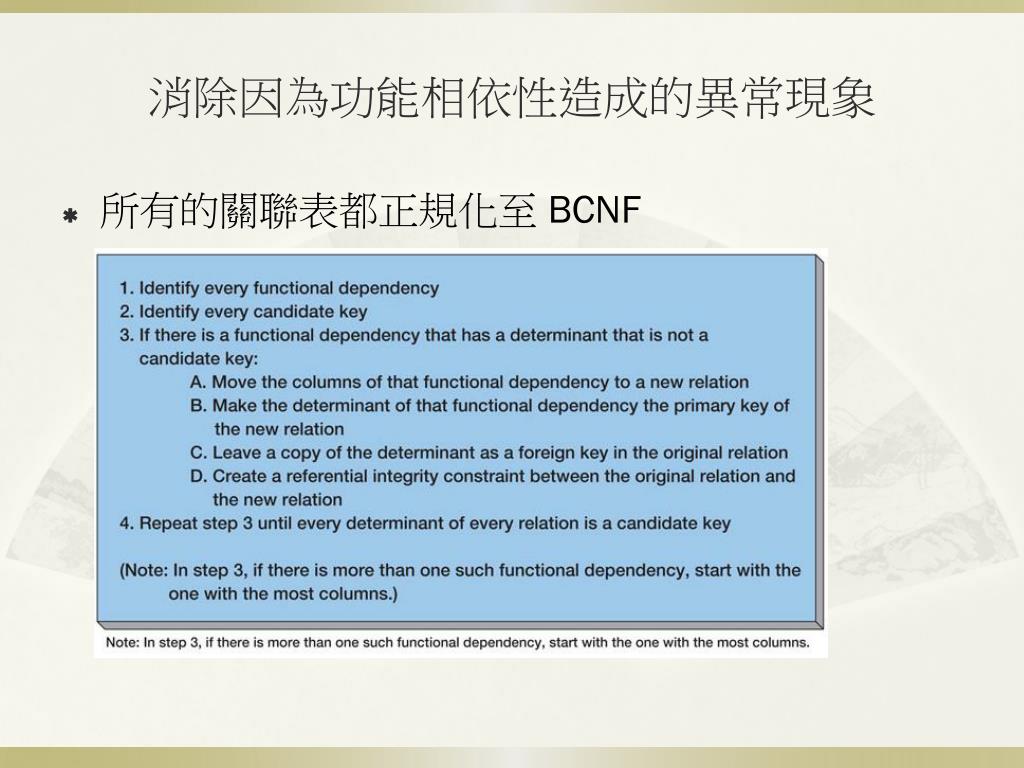

  32. 消除因為功能相依性造成的異常現象 • 所有的關聯表都正規化至 BCNF

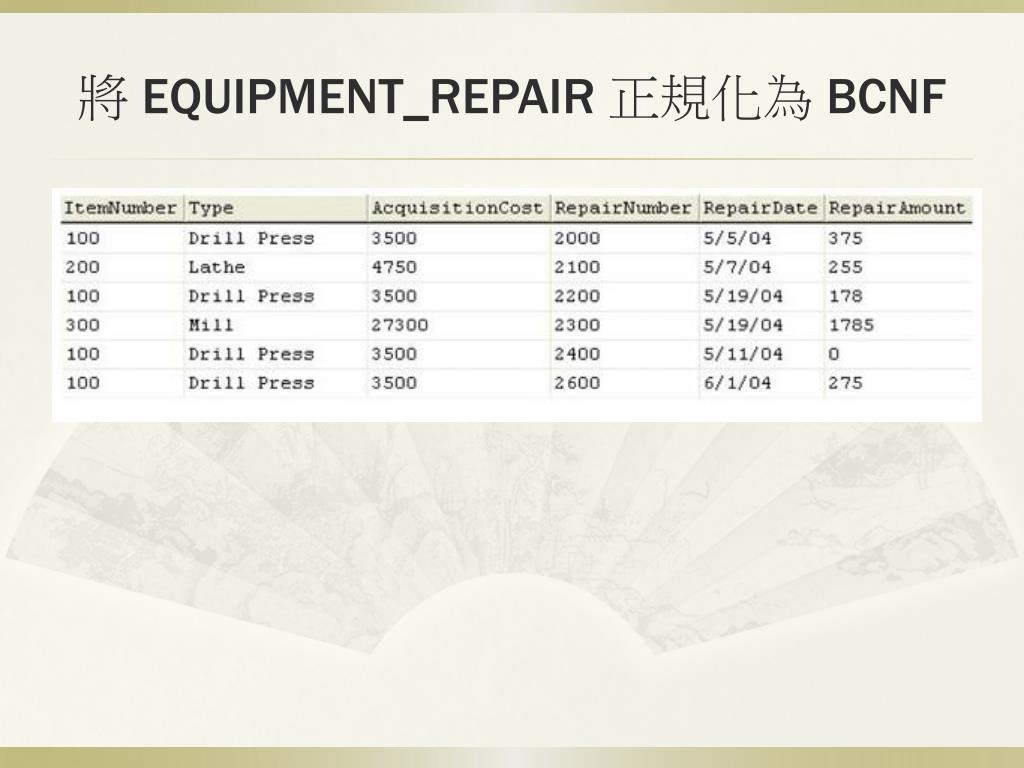

  33. 將 EQUIPMENT_REPAIR 正規化為 BCNF

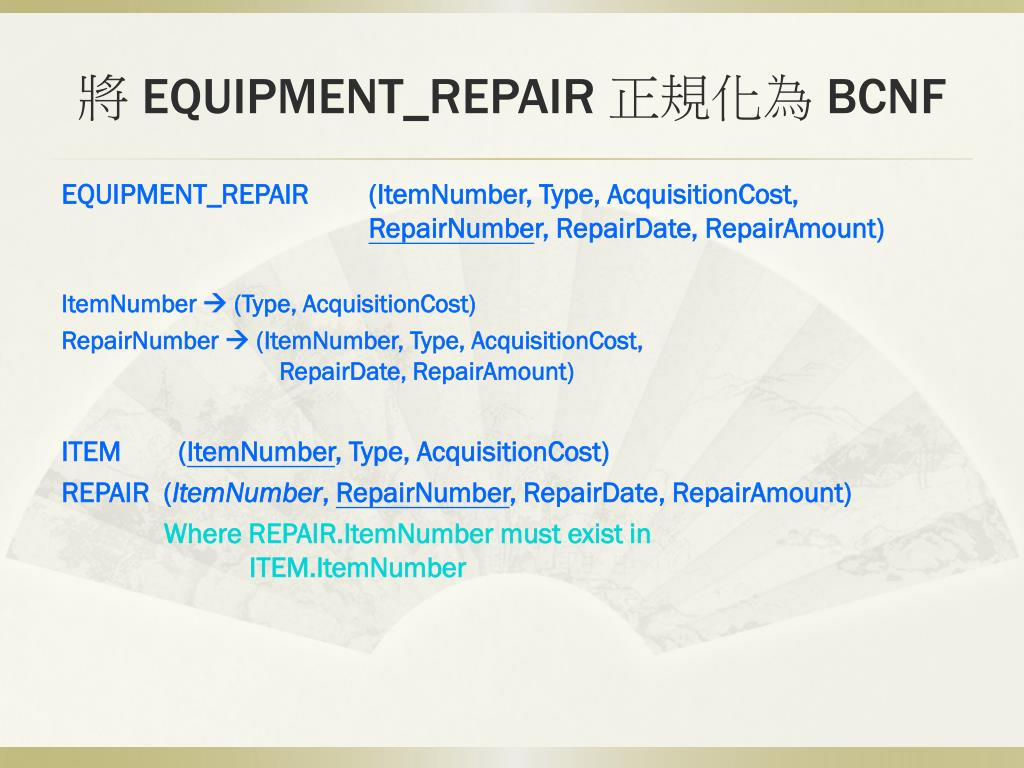

  34. 將 EQUIPMENT_REPAIR 正規化為 BCNF EQUIPMENT_REPAIR (ItemNumber, Type, AcquisitionCost,RepairNumber, RepairDate, RepairAmount) ItemNumber  (Type, AcquisitionCost) RepairNumber  (ItemNumber, Type, AcquisitionCost,RepairDate, RepairAmount) ITEM (ItemNumber, Type, AcquisitionCost) REPAIR (ItemNumber, RepairNumber, RepairDate, RepairAmount) Where REPAIR.ItemNumber must exist inITEM.ItemNumber

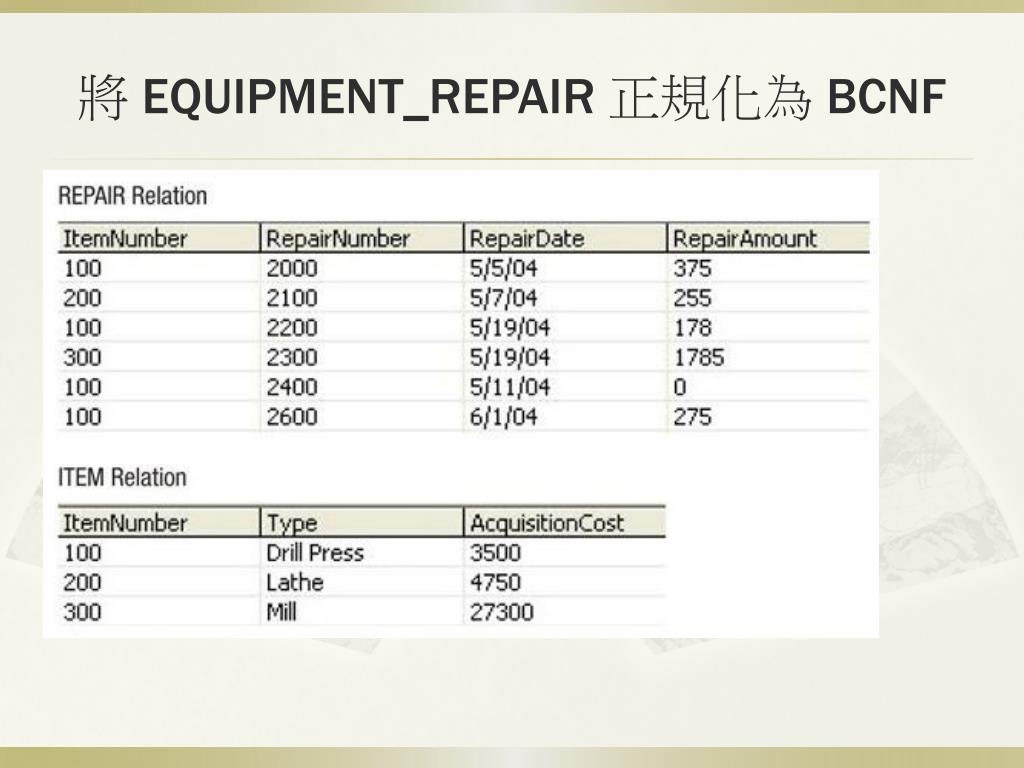

  35. 將 EQUIPMENT_REPAIR 正規化為 BCNF

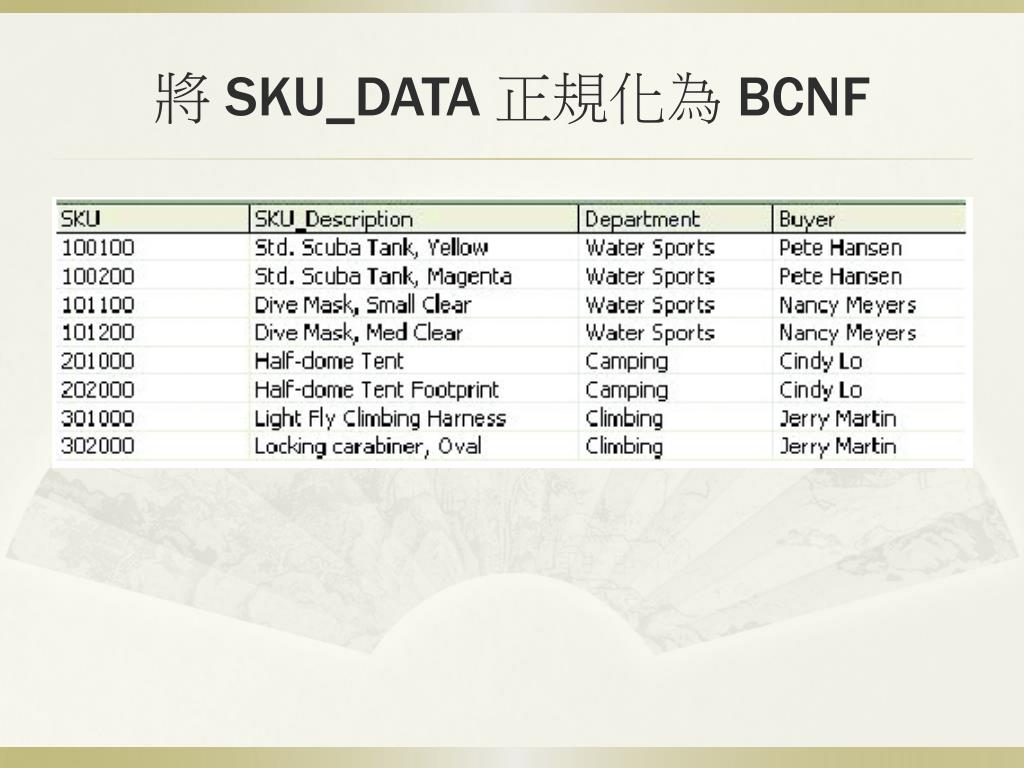

  36. 將 SKU_DATA 正規化為 BCNF

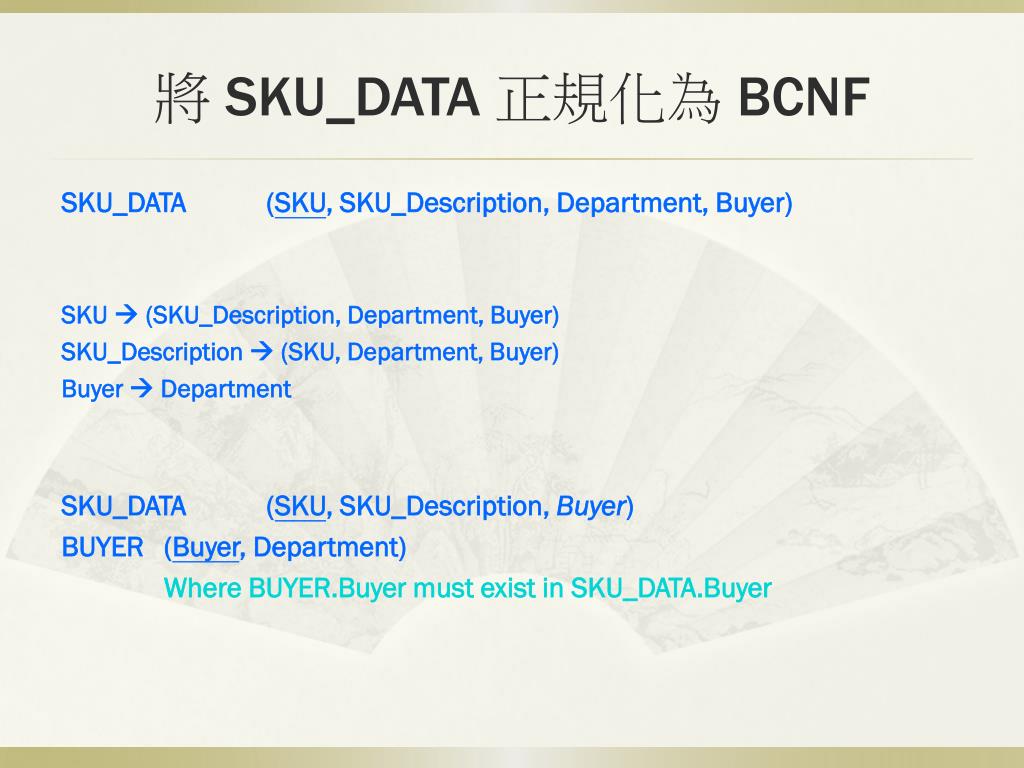

  37. 將 SKU_DATA 正規化為 BCNF SKU_DATA (SKU, SKU_Description, Department, Buyer) SKU  (SKU_Description, Department, Buyer) SKU_Description  (SKU, Department, Buyer) Buyer  Department SKU_DATA (SKU, SKU_Description, Buyer) BUYER (Buyer, Department) Where BUYER.Buyer must exist in SKU_DATA.Buyer

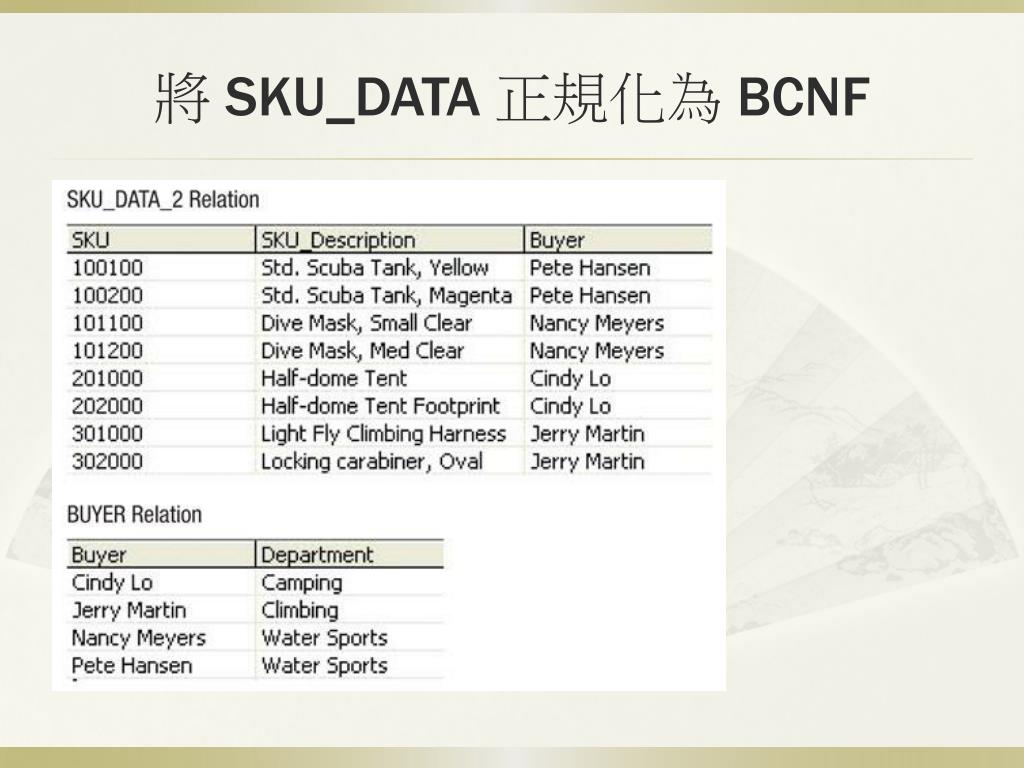

  38. 將 SKU_DATA 正規化為 BCNF

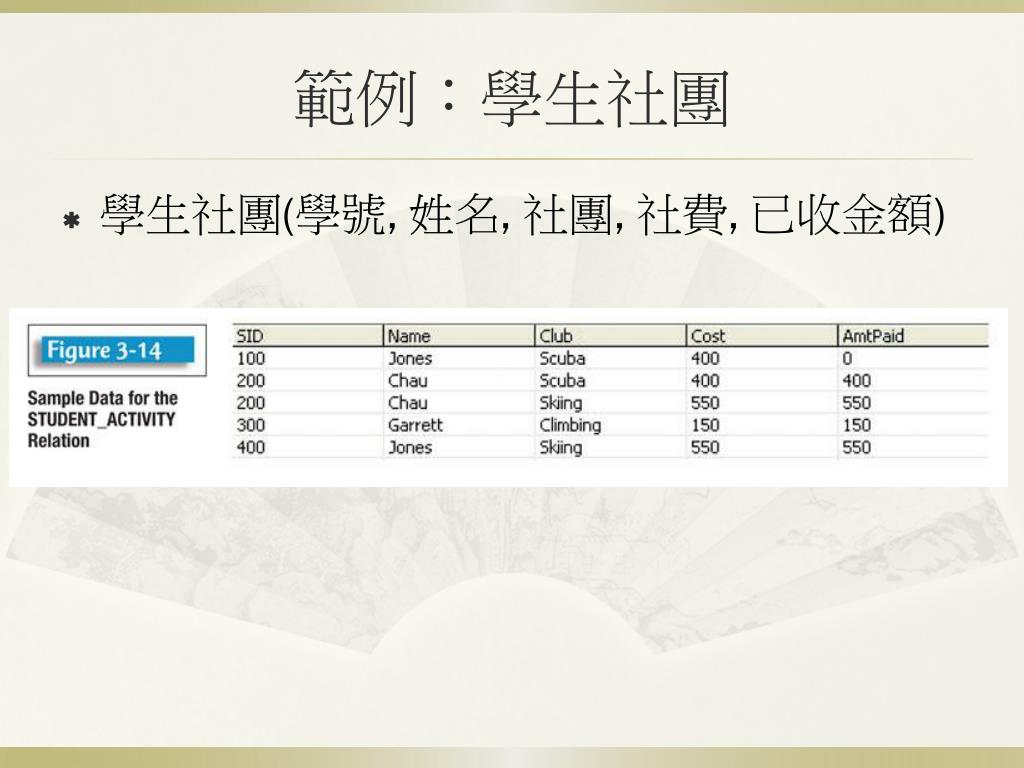

  39. 範例：學生社團 • 學生社團(學號, 姓名, 社團, 社費, 已收金額)

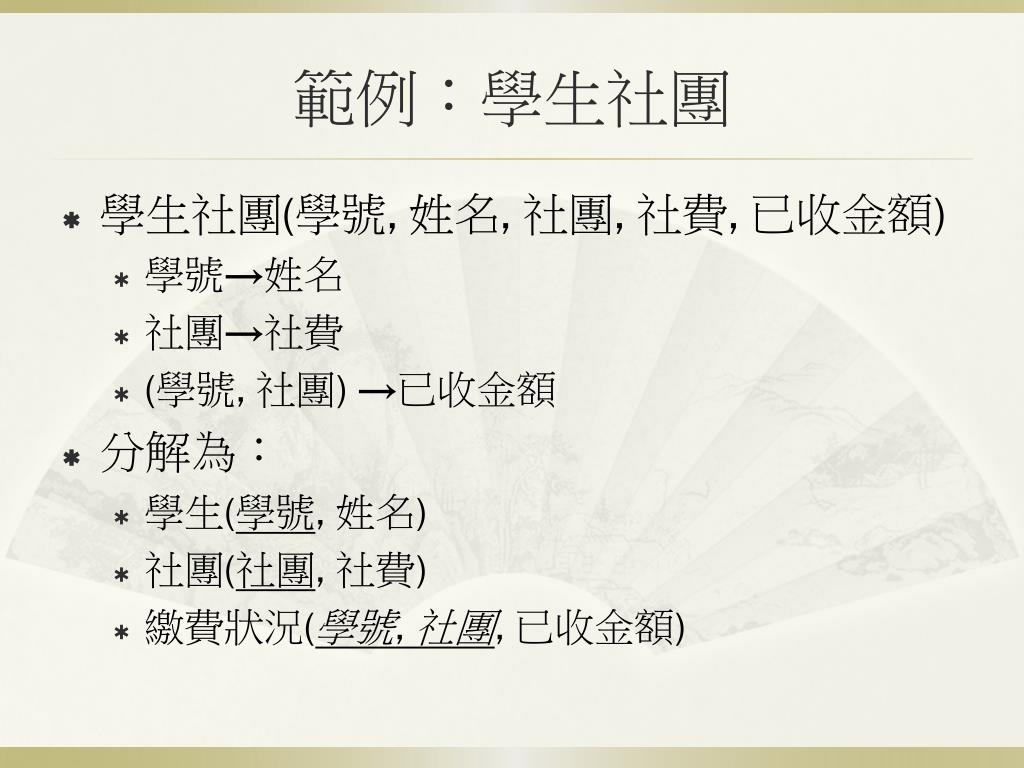

  40. 範例：學生社團 • 學生社團(學號, 姓名, 社團, 社費, 已收金額) • 學號→姓名 • 社團→社費 • (學號, 社團) →已收金額 • 分解為： • 學生(學號, 姓名) • 社團(社團, 社費) • 繳費狀況(學號, 社團, 已收金額)

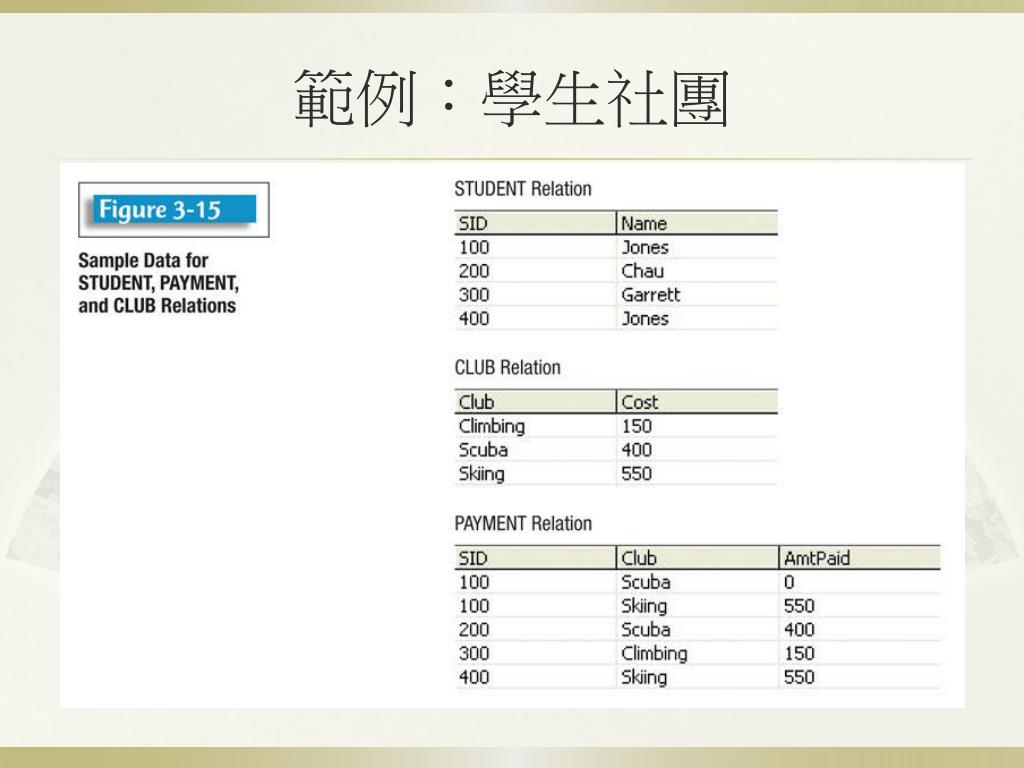

  41. 範例：學生社團

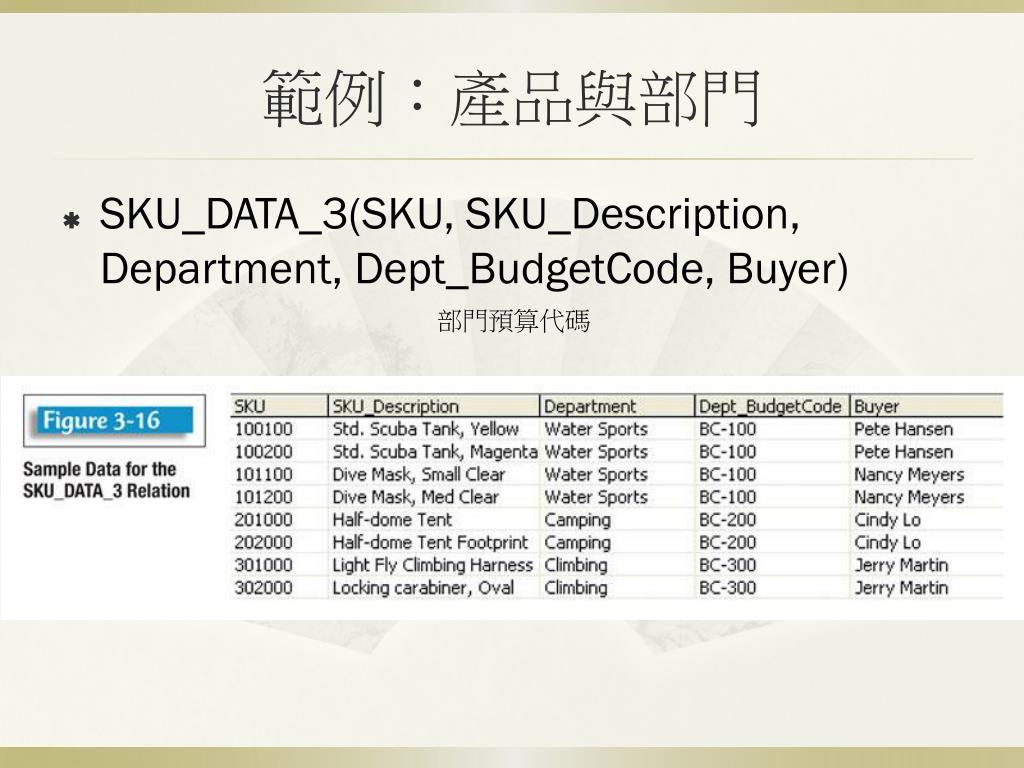

  42. 範例：產品與部門 • SKU_DATA_3(SKU, SKU_Description, Department, Dept_BudgetCode, Buyer) 部門預算代碼

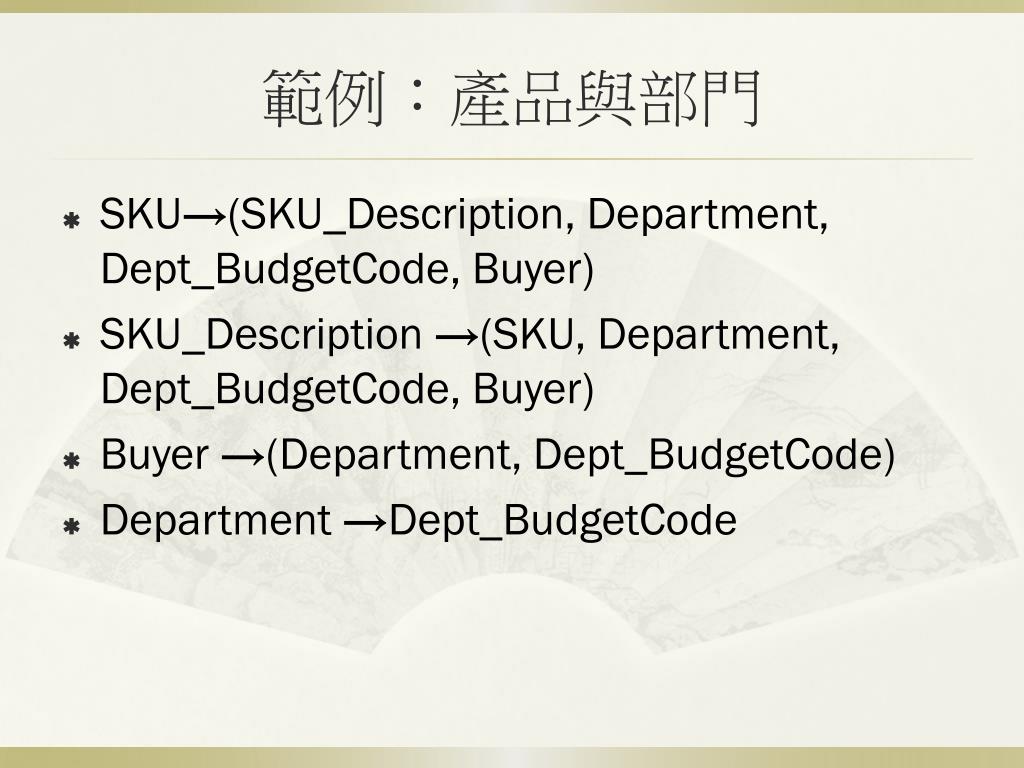

  43. 範例：產品與部門 • SKU→(SKU_Description, Department, Dept_BudgetCode, Buyer) • SKU_Description →(SKU, Department, Dept_BudgetCode, Buyer) • Buyer →(Department, Dept_BudgetCode) • Department →Dept_BudgetCode

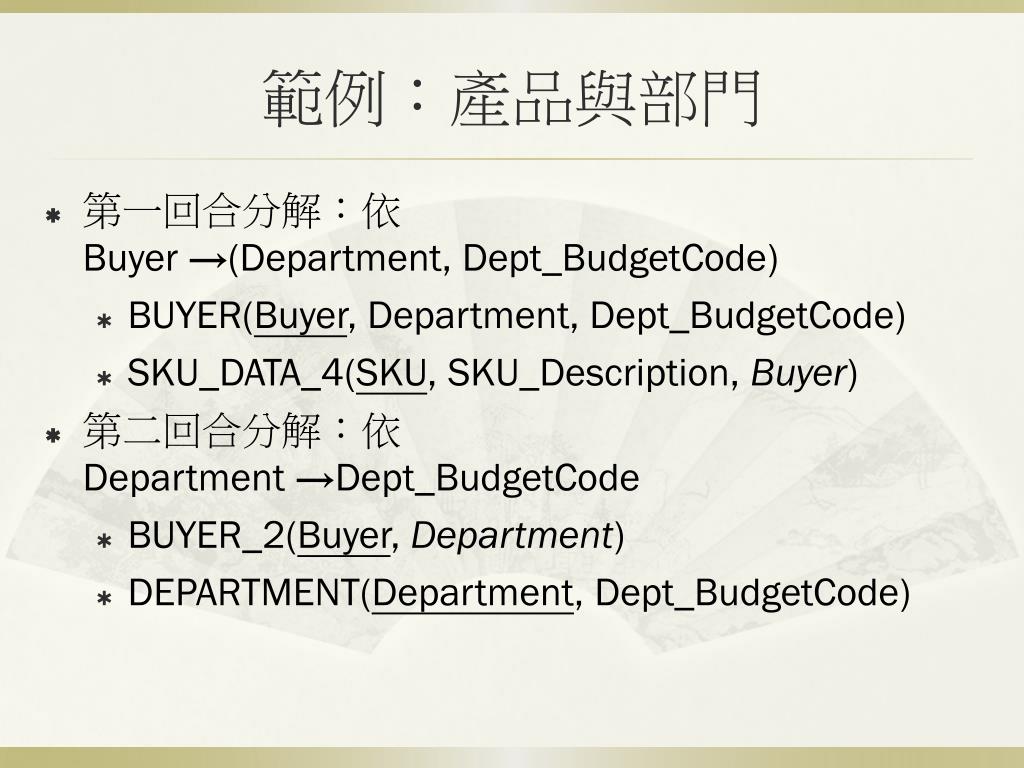

  44. 範例：產品與部門 • 第一回合分解：依Buyer →(Department, Dept_BudgetCode) • BUYER(Buyer, Department, Dept_BudgetCode) • SKU_DATA_4(SKU, SKU_Description, Buyer) • 第二回合分解：依Department →Dept_BudgetCode • BUYER_2(Buyer, Department) • DEPARTMENT(Department, Dept_BudgetCode)

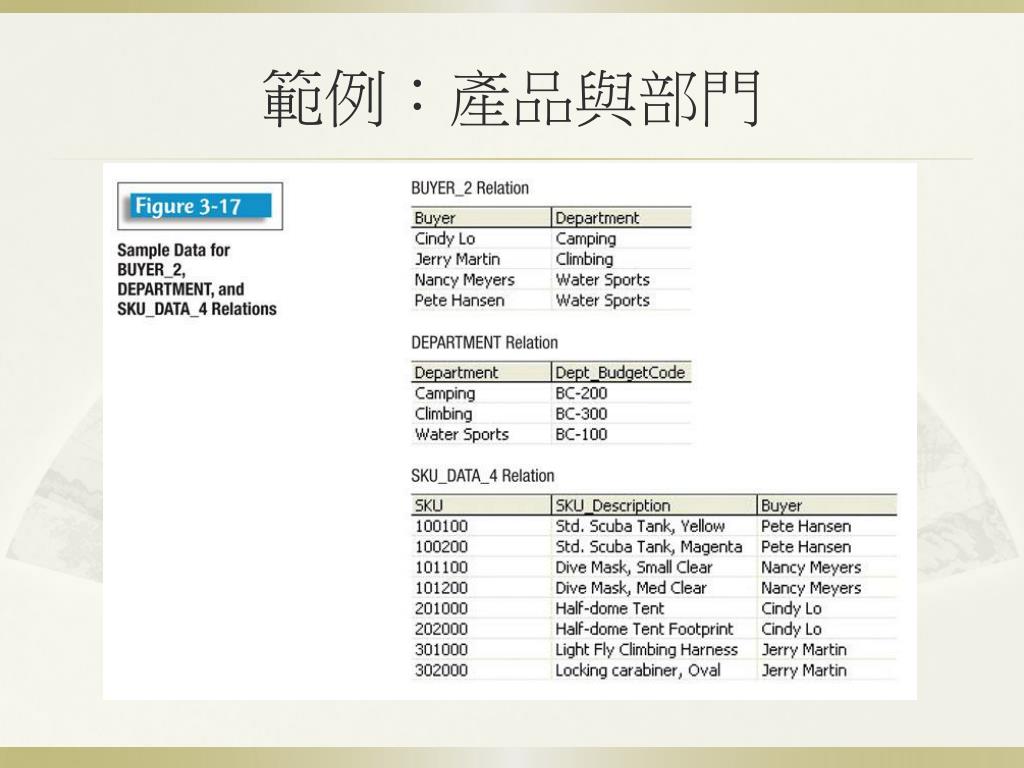

  45. 範例：產品與部門
