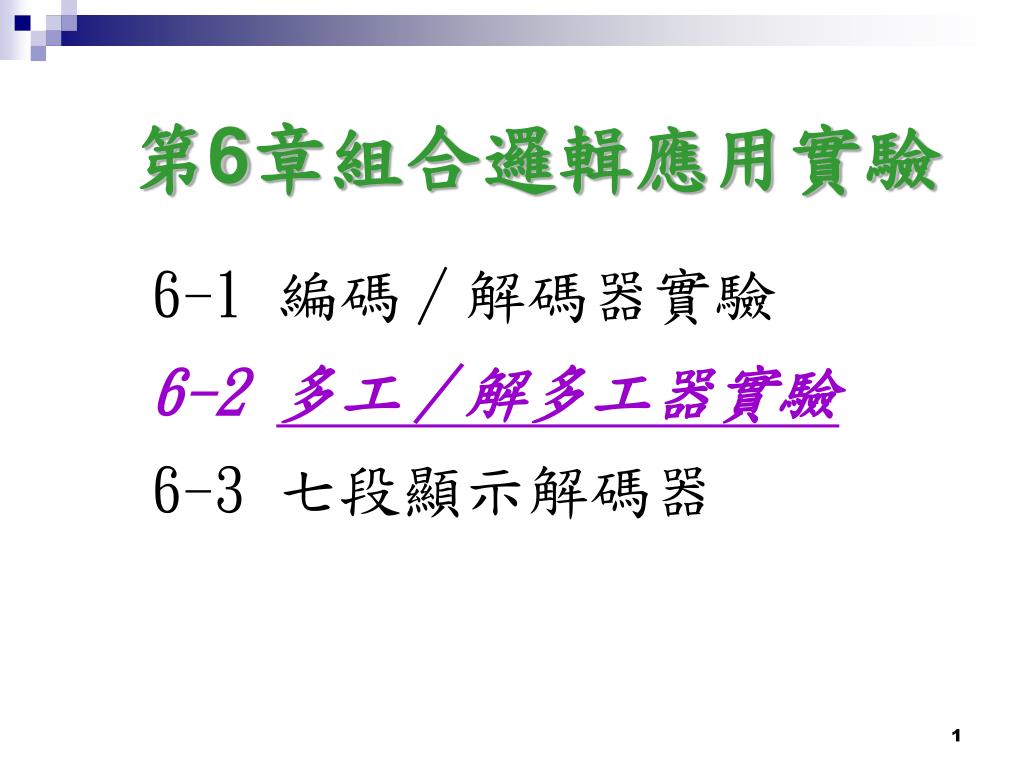

  1. 第6章組合邏輯應用實驗 6-1 編碼∕解碼器實驗 6-2 多工∕解多工器實驗 6-3 七段顯示解碼器

  2. 6-2 多工∕解多工器實驗 一、多工器（MUltipleXer，簡記MUX）或稱資料選擇器（data selector）。 二、解多工器（DEMUltipleXer，簡記DEMUX），又稱為資料分配器（data distributor）。

  3. 多工器之概念圖 解多工器之概念圖 多對 1 關係 1 對多關係

  4. 一、多工器 1、多工器是將多組輸入信號中，選擇一組從輸出端發送出去的電路，是一種多選一的電路，因此又稱資料選擇器 2、多工器如具有 n 條選擇線，則有2n條輸入線與 1 條輸出線，輸入與輸出關係為 2n：1

  5. 多工器之概念圖 解多工器之概念圖 多對 1 關係 1 對多關係

  6. 二、解多工器 1、解多工器是將一組輸入信號，從多組輸出端當中選擇一組發送出去的電路，是一種一選多的電路 2、解多工器如具有 n 條選擇線，則有 1 條輸入線與 2n條輸出線，兩者關係為1：2n

  7. 多工器之概念圖 解多工器之概念圖 多對 1 關係 1 對多關係

  8. 2線對1線 多工器

  9. 常用的IC多工器： 2對1多工器：74157、74158、4019B等。 4對1多工器：74153、4539B等。 8對1多工器：74151、4512B等。 16對1多工器：74150、5023B等。

  10. 74LS153多工器 節目錄

  11. 1線對2線解多工器

  12. 常用的解碼器/解多工器： 2對4線解碼器（1對4解多工器）：74139、74155。 3對8線解碼器（1對8解多工器）：74138。 4對16線解碼器（1對16解多工器）：74154。

  13. 74LS155解多工器

  14. CMOS 傳輸閘之特性

  15. 常用之“多工器/解多工器” 之COMS IC如下： 2通道：4053（3組）、4551（4組） 4通道：4052（2組）。 8通道：4051、4097（2組）。 16通道：4067。

  16. CD4051 多工器／解多工器 八通道元件 節目錄

  17. CD4051 以多工器方式運用

  18. CD4051 以解多工器方式運用

  19. CD4051 綜合運用

  20. CD4053 CD4052 具有兩組四通道之多工器／解多工器 具有三組獨控二通道之多工器／解多工器 返 回
