1. 2013. 01. 안전한 내일을 약속하는 최첨단 기술! 지능형분전반을 이용한 전통 사찰 지능형 전기안전감시 시스템 주)미콘

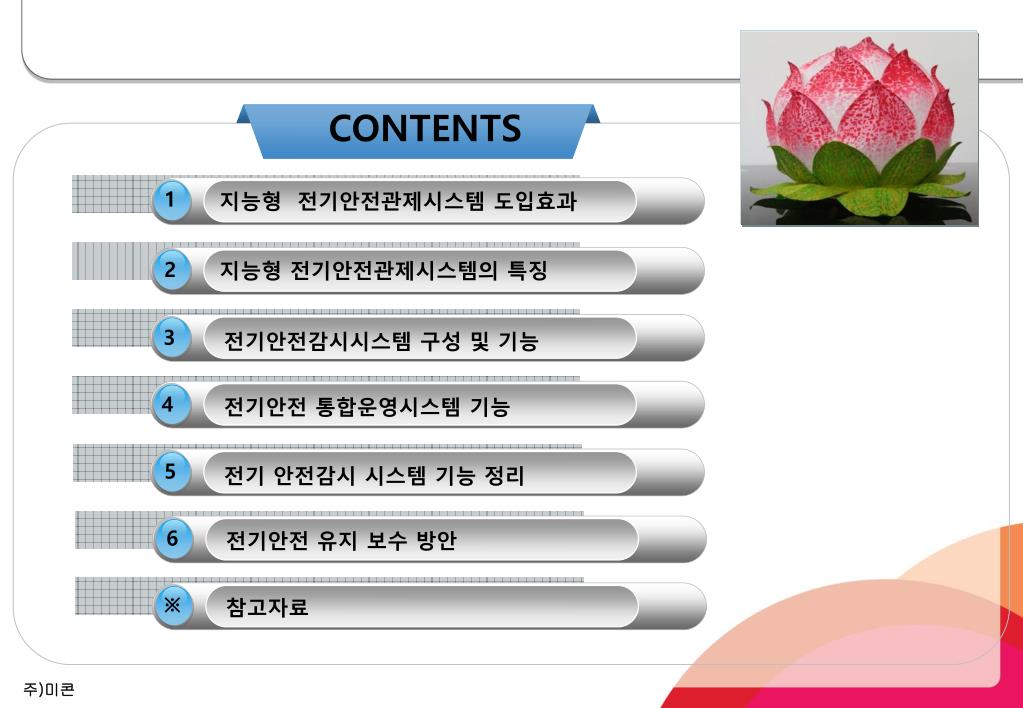

2. 1 지능형 전기안전관제시스템 도입효과 2 지능형 전기안전관제시스템의 특징 3 전기안전감시시스템 구성 및 기능 4 전기안전 통합운영시스템 기능 5 6 ※ 전기 안전감시 시스템 기능 정리 전기안전 유지 보수 방안 참고자료 CONTENTS 주)미콘

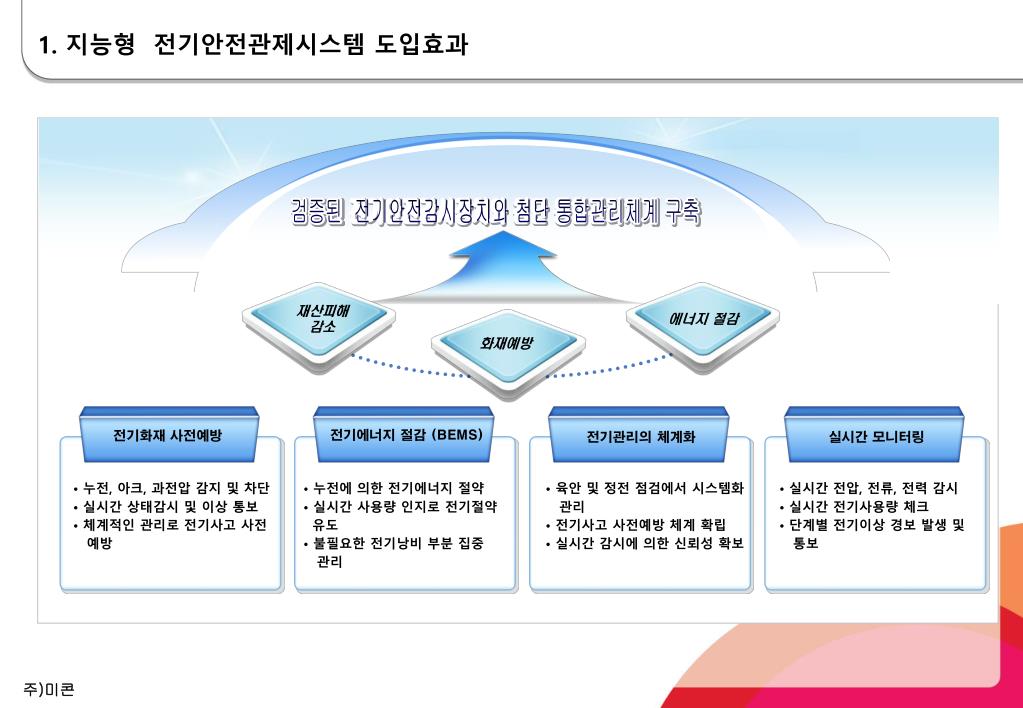

3. 재산피해 감소 에너지 절감 검증된 전기안전감시장치와 첨단 통합관리체계 구축 검증된 전기안전감시장치와 첨단 통합관리체계 구축 화재예방 1. 지능형 전기안전관제시스템 도입효과 전기에너지 절감 (BEMS) 전기화재 사전예방 전기관리의 체계화 실시간 모니터링 • 누전, 아크, 과전압 감지 및 차단 • 실시간 상태감시 및 이상 통보 • 체계적인 관리로 전기사고 사전 • 예방 • 누전에 의한 전기에너지 절약 • 실시간 사용량 인지로 전기절약 • 유도 • 불필요한 전기낭비 부분 집중 • 관리 • 육안 및 정전 점검에서 시스템화 • 관리 • 전기사고 사전예방 체계 확립 • 실시간 감시에 의한 신뢰성 확보 • 실시간 전압, 전류, 전력 감시 • 실시간 전기사용량 체크 • 단계별 전기이상 경보 발생 및 • 통보 주)미콘

4. 2. 지능형 전기안전관제시스템의 특징 • 국책연구과제 개발제품 • 성능 및 안전시험 인증제품 • 다양한 실증 현장적용 실적 보유 • 지경부 R&D사업과제로 개발 : 한국전기안전공사, 전기안전연구원, 코오롱글로벌 • 전기안전 및 에너지절감효과를 위한 스마트그리드 기술적용 • 동력분전반 안전인증제품 : 한국전기안전공사 • 차단기 공인시험 인증제품 : 한국전기연구원 동력분전반 안전인증 시험성적서 (한국전기안전공사) • 전문 통합운영관리시스템 구축 및 기술지원 • 통합형 중앙운영센터 구축 • 웹 및 모바일기반의 서비스 제공 • 한국전기안전공사를 통한 전문 유지관리 및 위탁운영체계 확보 차단기 공인시험 성적서(한국전기연구원) 주)미콘

5. 전각#n 관리소 전각#2 전각#1 3. 지능형 전기안전감시시스템 구성 및 기능 시스템 구성 • 문화재 시설에 지능형 전기안전감시 장치를 설치하여 분기 회로별 전원공급상태(전력, 전압, 전류, 누설전류) 및 아크 상시 모니터링으로 전기에너지 절감과 전기화재 사고를 예방하는 서비스를 제공하는 시스템입니다. • 전기 화재 사고를 예방하기 위해서는 분기 회로별 감시데이터를 분석할 수 있는 차트 그래프가 제공 되어져야 하고, 이상 유무를 판단할 수 있는 리포트 제공이 필수임. (관리실) Eathernet 전기안전 월패드 Main 분전반 지능형 전기안전관제서버 (WEB Base PG) S/W Hub 지능형 분전반 SMS 공용인터넷 스마트폰 (현장 관리자) 통신/DB App 서버 지능형 분전반 갤럭시탭 (관리자) 무선인터넷 문화재 관제 Web PG S/W Hub 한국전기안전공사 관제 시스템 방화벽 지능형 분전반

6. 3. 지능형 전기안전감시시스템 구성 및 기능 지능형 분전반 ■ 지능형 분전반은 분기별 차단기에 감지센서를 장착하여 각 분기 회로별 전압, 전류, 전력의 사용량을 실시간으로 모니터링 할 수 있으며, 누전, 아크, 과전압를 감지하여 단계별 경보를 통합 상황실에 보내 화재 예방을 할 수 있습니다. 또한 실시간으로 전기 사용량 및 전기 상태를 감시 및 제어를 할 수 있습니다. ■ 기능 1) 분기 회로별 실시간 전기 감시 및 경보 2) 분기 회로별 누설 전류 검출 및 Trip 3) 분기 회로별 과전압 검출 및 Trip 4) 분기 회로별 Arc 검출 및 Trip 5) 차단기ON/OFF 상태감시 6) 회로별 전기 사용량 모니터링 7) 일괄소등(지능형 분전반 일체형) ■ 통신 : TCP/IP, RS485, Zigbee, Blutooth 과전류 검출 센서 [모니터링용] 누전 검출 및 Trip 회로 [기존] 누설 전류 검출 센서[모니터링용] 누설 전류 검출 센서 [Trip용] Arc 검출 센서[모니터링, Trip용] 차단기 상태 감시 PCB [ON/OFF] 주)미콘

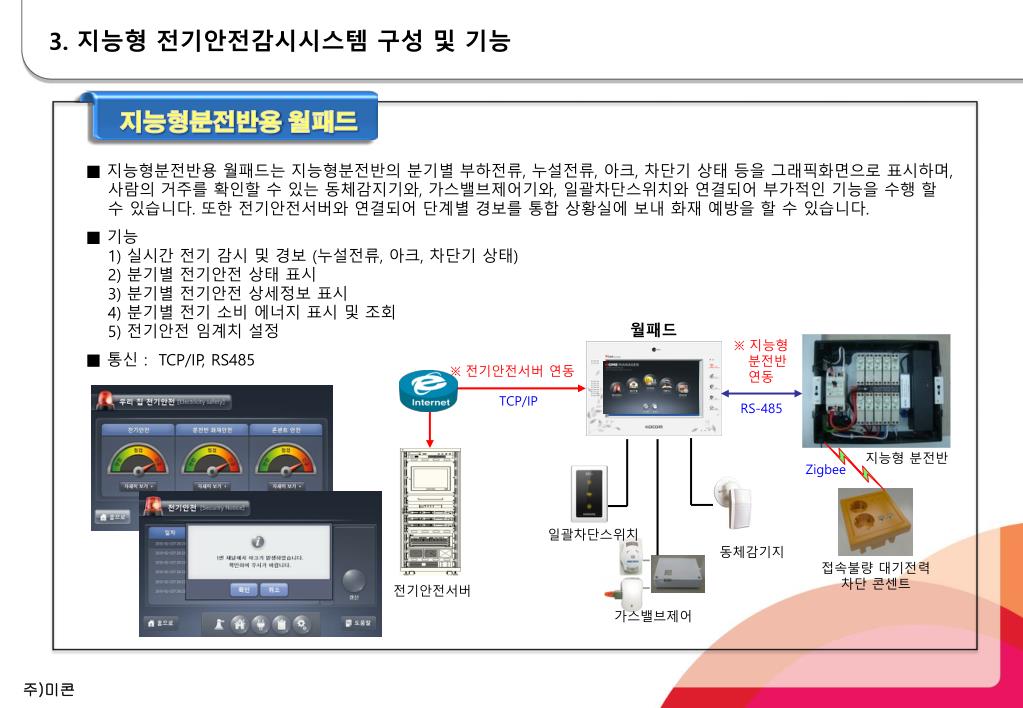

7. 3. 지능형 전기안전감시시스템 구성 및 기능 지능형분전반용월패드 ■ 지능형분전반용 월패드는 지능형분전반의 분기별 부하전류, 누설전류, 아크, 차단기 상태 등을 그래픽화면으로 표시하며,사람의 거주를 확인할 수 있는 동체감지기와, 가스밸브제어기와, 일괄차단스위치와 연결되어 부가적인 기능을 수행 할 수 있습니다. 또한 전기안전서버와 연결되어 단계별 경보를 통합 상황실에 보내 화재 예방을 할 수 있습니다. ■ 기능 1) 실시간 전기 감시 및 경보 (누설전류, 아크, 차단기 상태) 2) 분기별 전기안전 상태 표시 3) 분기별 전기안전 상세정보 표시 4) 분기별 전기 소비 에너지 표시 및 조회 5) 전기안전 임계치 설정 ■ 통신 : TCP/IP, RS485 월패드 ※ 지능형분전반 연동 ※ 전기안전서버 연동 TCP/IP RS-485 지능형 분전반 Zigbee 일괄차단스위치 동체감기지 접속불량 대기전력 차단 콘센트 전기안전서버 가스밸브제어 주)미콘

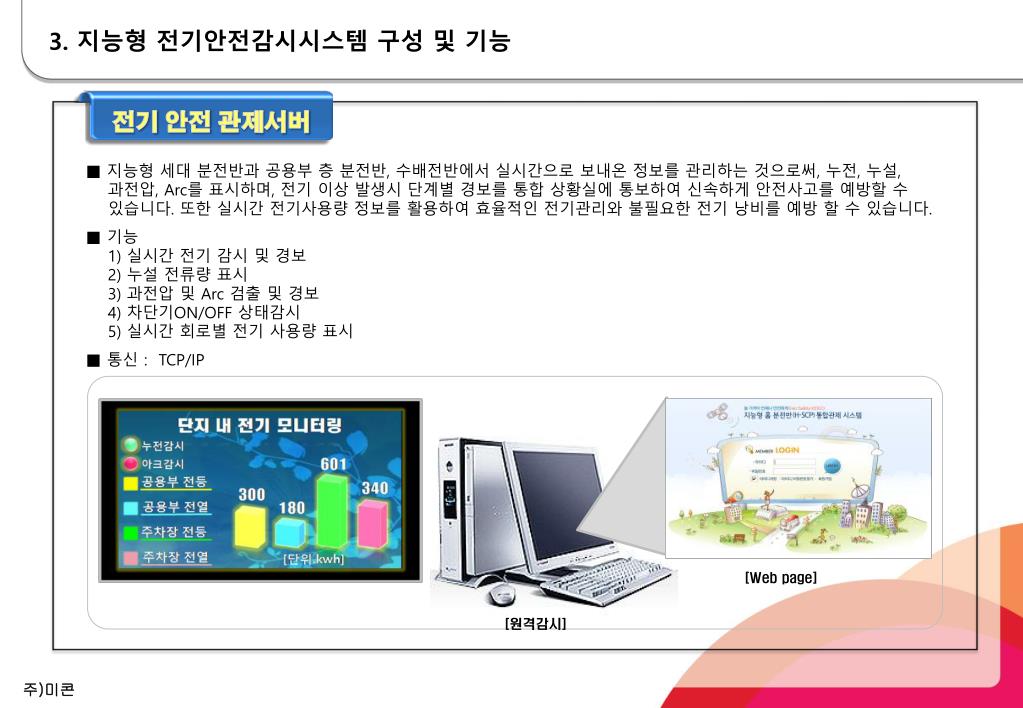

8. 3. 지능형 전기안전감시시스템 구성 및 기능 전기안전 관제서버 ■ 지능형 세대분전반과 공용부 층 분전반, 수배전반에서 실시간으로 보내온 정보를 관리하는 것으로써, 누전, 누설, 과전압, Arc를 표시하며, 전기 이상 발생시 단계별 경보를 통합 상황실에 통보하여 신속하게 안전사고를 예방할 수 있습니다. 또한 실시간 전기사용량 정보를 활용하여 효율적인 전기관리와 불필요한 전기 낭비를 예방 할 수 있습니다. ■ 기능 1) 실시간 전기 감시 및 경보 2) 누설 전류량표시 3) 과전압 및 Arc 검출 및 경보 4) 차단기ON/OFF 상태감시 5) 실시간회로별 전기 사용량 표시 ■ 통신 : TCP/IP [Web page] [원격감시] 주)미콘

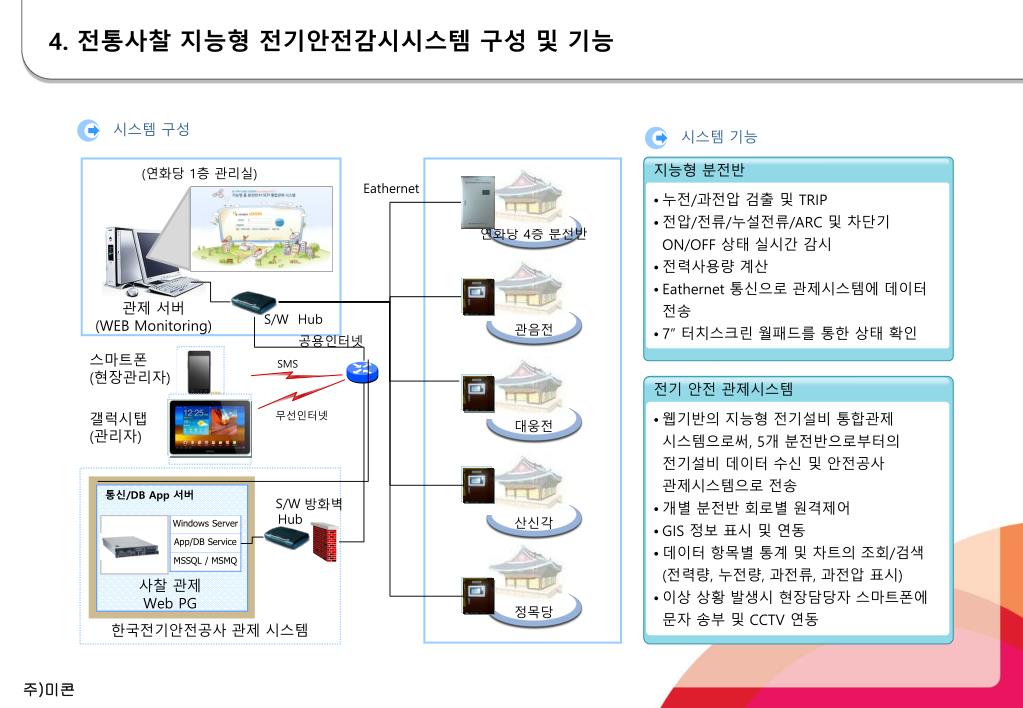

9. 시스템 구성 시스템 기능 연화당 4층 분전반 정목당 산신각 대웅전 관음전 4. 전통사찰 지능형 전기안전감시시스템 구성 및 기능 지능형 분전반 (연화당 1층 관리실) Eathernet • 누전/과전압 검출 및 TRIP • 전압/전류/누설전류/ARC 및 차단기 ON/OFF 상태 실시간 감시 • 전력사용량 계산 • Eathernet 통신으로 관제시스템에 데이터 전송 • 7” 터치스크린 월패드를 통한 상태 확인 관제서버 (WEB Monitoring) S/W Hub 공용인터넷 스마트폰 (현장관리자) SMS 전기 안전 관제시스템 • 웹기반의 지능형 전기설비 통합관제 시스템으로써, 5개 분전반으로부터의 전기설비 데이터 수신및 안전공사 관제시스템으로 전송 • 개별 분전반 회로별 원격제어 • GIS 정보 표시 및 연동 • 데이터 항목별 통계 및 차트의 조회/검색 (전력량, 누전량, 과전류, 과전압 표시) • 이상 상황 발생시 현장담당자 스마트폰에 문자 송부 및 CCTV 연동 무선인터넷 갤럭시탭 (관리자) 통신/DB App 서버 S/W Hub 방화벽 사찰 관제 Web PG 한국전기안전공사 관제 시스템 주)미콘

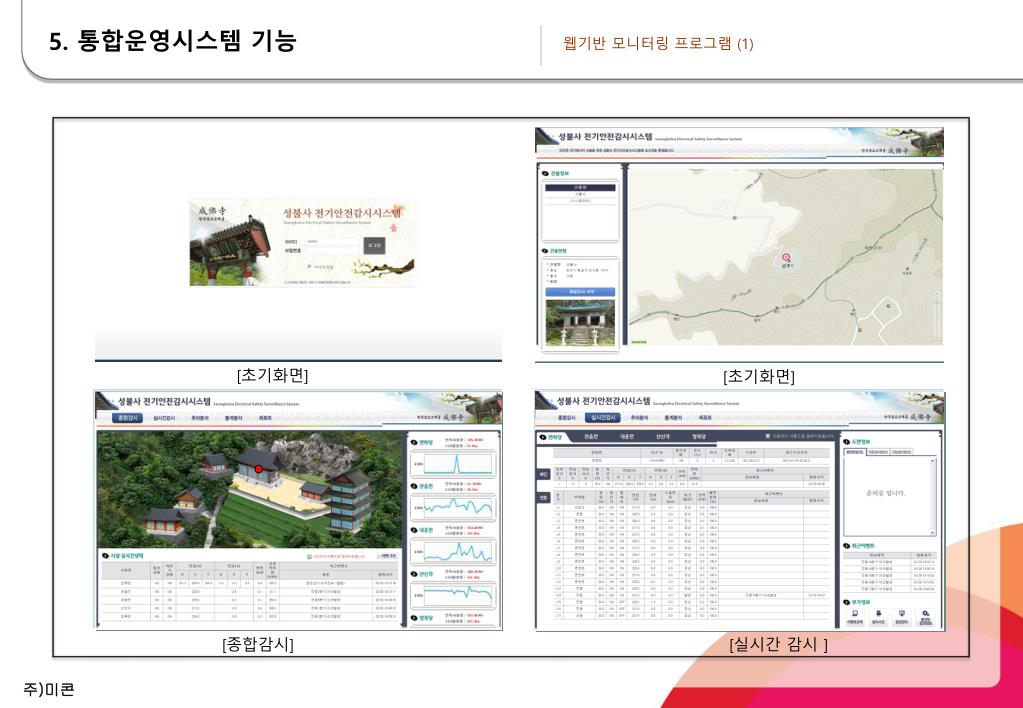

10. 5. 통합운영시스템 기능 웹기반 모니터링 프로그램 (1) [초기화면] [초기화면] [종합감시] [실시간 감시 ] 주)미콘

11. 5. 통합운영시스템 기능 웹기반 모니터링 프로그램 (1) [ 추이분석 – 데이터분석 ] [추이분석 – 전력량분석 ] [통계분석 - 전기안전통계] [통계분석 - 전력사용통계 ] 주)미콘

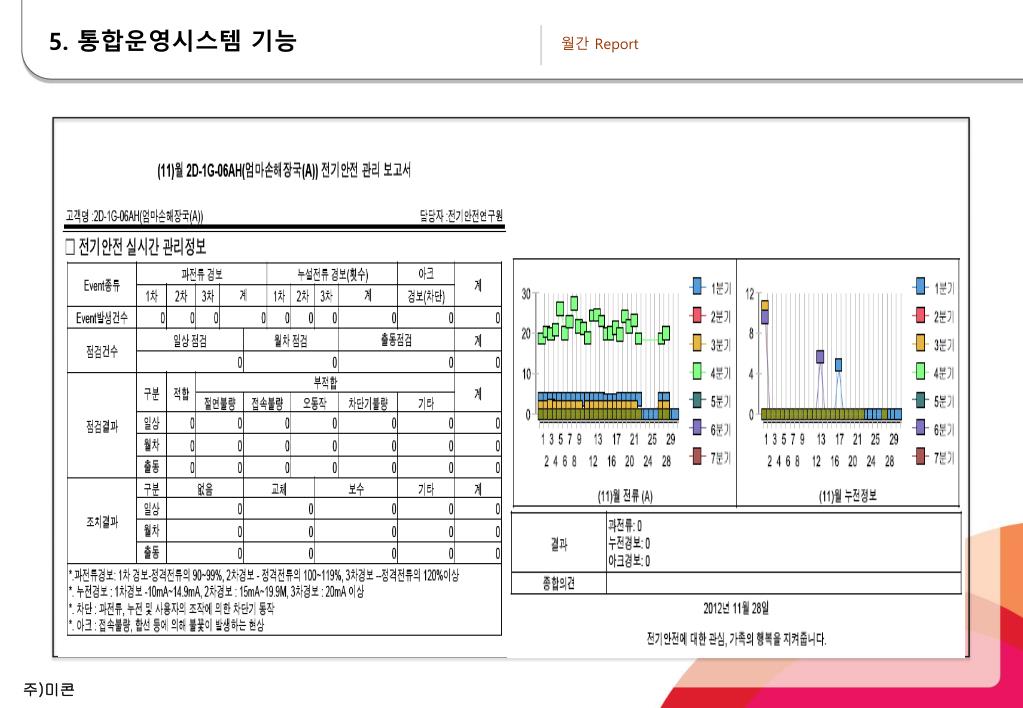

12. 5. 통합운영시스템 기능 월간 Report 주)미콘

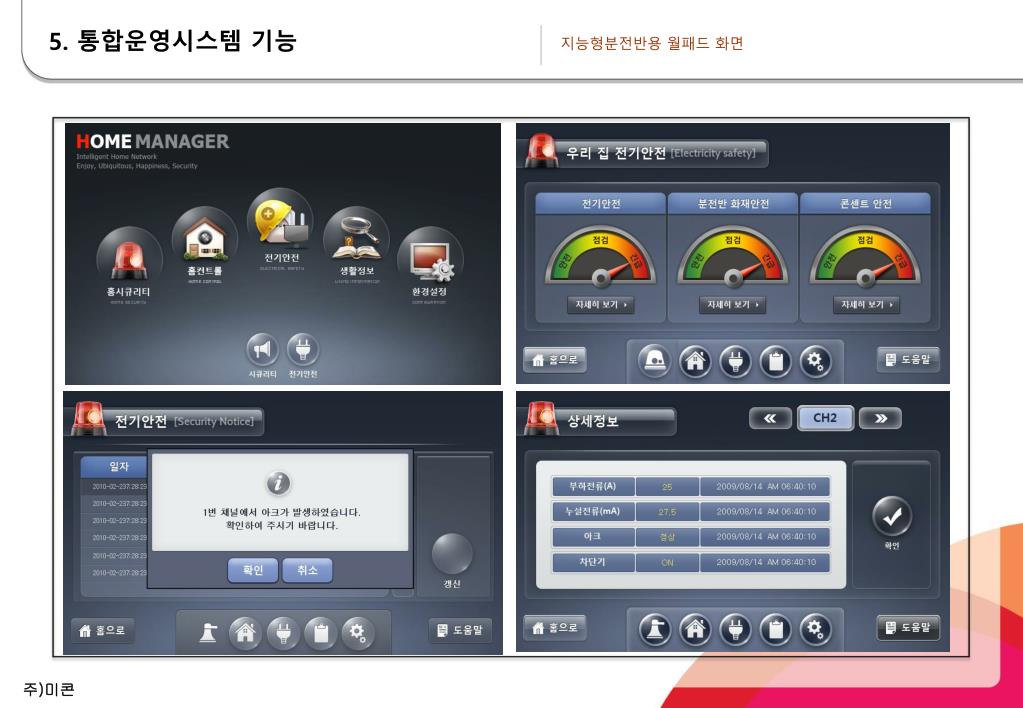

13. 5. 통합운영시스템 기능 지능형분전반용 월패드 화면 주)미콘

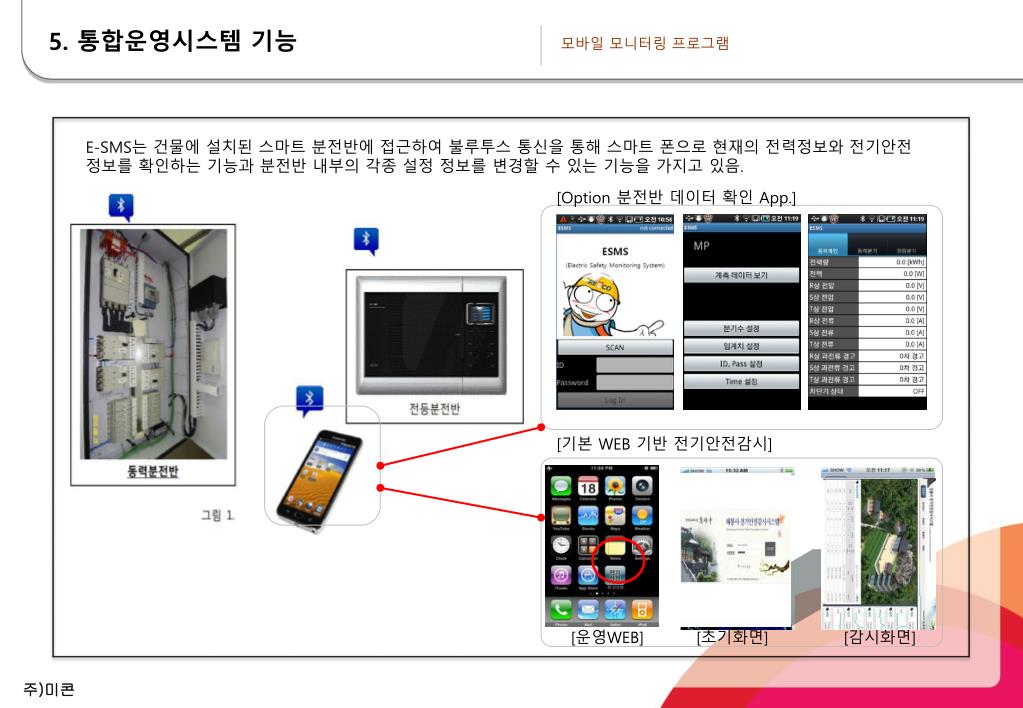

14. 5. 통합운영시스템 기능 모바일 모니터링 프로그램 E-SMS는 건물에 설치된 스마트 분전반에 접근하여 불루투스 통신을 통해 스마트 폰으로 현재의 전력정보와 전기안전 정보를 확인하는 기능과 분전반 내부의 각종 설정 정보를 변경할 수 있는 기능을 가지고 있음. [Option 분전반 데이터 확인 App.] [기본 WEB 기반 전기안전감시] [운영WEB] [초기화면] [감시화면] 주)미콘

15. 6. 전기안전감시시스템 기능 정리 전기안전관제시스템 도입 전후 비교 • 전기 화재의 주 원인인 아-크, 과전류, 누설전류를 감시하여 사전에 전기재해 예방 • 전기설비를 실시간으로 통합 관리 및 점검 할 수 있는효율적인 관리 시스템 구축 주)미콘

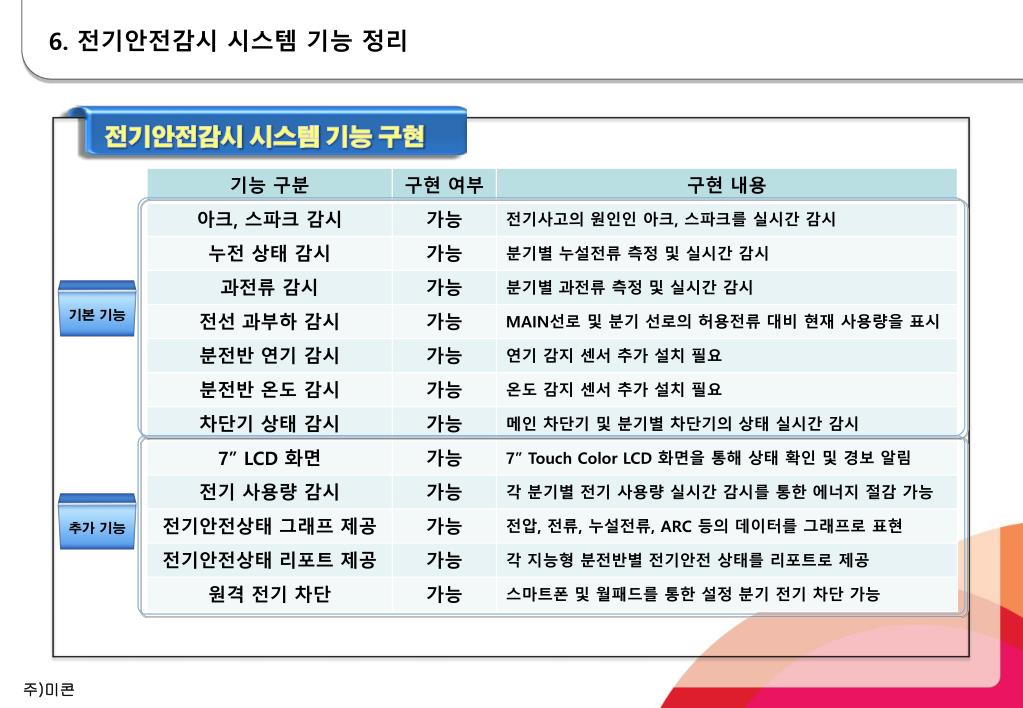

16. 6. 전기안전감시 시스템 기능 정리 전기안전감시 시스템 기능 구현 기본 기능 추가 기능 주)미콘

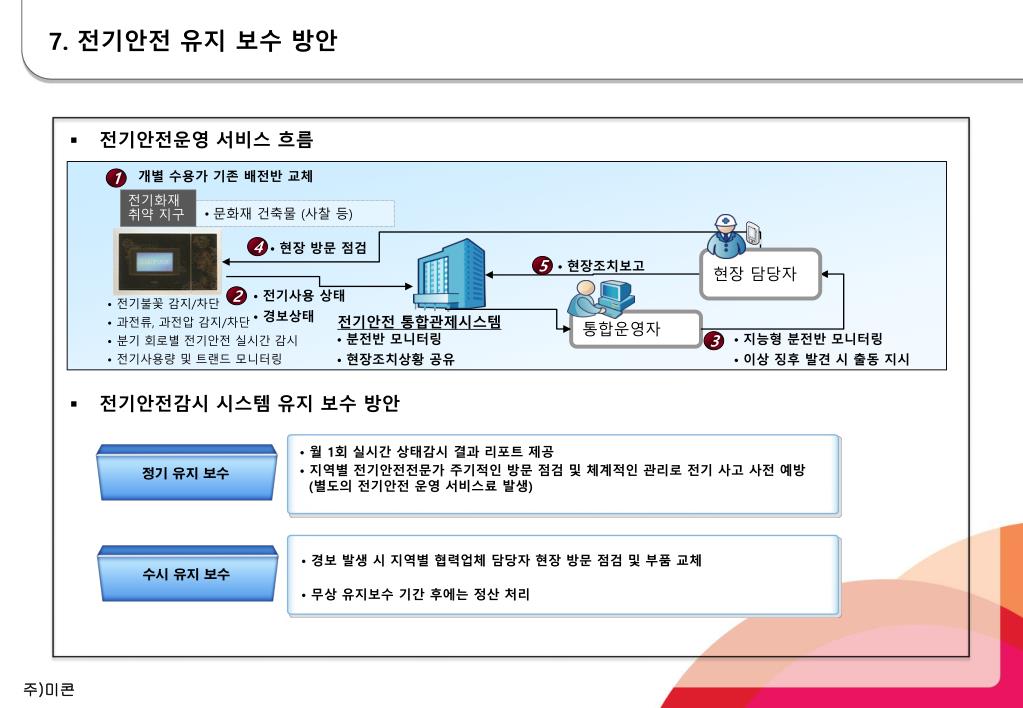

17. 7. 전기안전 유지 보수 방안 • 전기안전운영 서비스 흐름 통합운영자 • 전기불꽃 감지/차단 • 과전류, 과전압 감지/차단 • 분기 회로별 전기안전 실시간 감시 • 전기사용량 및 트랜드 모니터링 개별 수용가 기존 배전반 교체 1 전기화재 취약 지구 • 전기안전감시 시스템 유지 보수 방안 • 문화재 건축물 (사찰 등) 전기안전 통합관제시스템 4 • 현장 방문 점검 • 월 1회 실시간 상태감시 결과 리포트 제공 • 지역별 전기안전전문가 주기적인 방문 점검 및 체계적인 관리로 전기 사고 사전 예방 (별도의 전기안전 운영 서비스료 발생) • 현장조치보고 5 정기 유지 보수 현장 담당자 • 전기사용 상태 • 경보상태 2 • 분전반 모니터링 • 현장조치상황 공유 • 지능형 분전반 모니터링 • 이상 징후 발견 시 출동 지시 • 경보 발생 시 지역별 협력업체 담당자 현장 방문 점검 및 부품 교체 • 무상 유지보수 기간 후에는정산 처리 3 수시 유지 보수 주)미콘

18. 자동복구 기능을 갖는 누전차단기 사용 관련 질의 기술표준원 및 한국전기안전공사 답변 ※ 참고자료 (자동복구 누전차단기 관련) 분전반안에 누전차단기(자동재폐로용)가 설치되어 있는데,1.기술표준원 “전기용품안전기준” K60947-2에 의하면 지정된범위 (장소) 이외에는 자동복구형 누전차단기를 설치할 수 없다고 되어 있는데, 현재 설치된 것이 올바른 것인지 문의 드립니다.2. 현재 설치된 차단기의 라벨에 “누전차단기(통신형)” 이라고 표기 되어 있는데, 이렇게 표기하는 것이 문제가 없는 것인지 문의드립니다. 1. 기술표준원 답변 JH05007-10001B로 명시되어 있음 2. 한국전기안전공사 답변 * 근거 : 조회기관 (한국화학융합시험연구원) 주)미콘

19. ※ 참고자료 (아크 검출 장치 관련) 국제규격 동 향 • UL1699 : 미국의 AFCI • - 아크 차단기에 대한 규격 제정 • IEC 62606 : 국제전기위원회 규격번호 • 2012년 7월 Draft 투표 결과 : 찬성- Draft 제품 형태 : AFDD / AFD Unit- 최종국제규격 안(FDIS) 투표 후 국제 규격 제정 예정 (2년 정도 소요) • 국내의 경우 IEC 규격 완료 후 제정 예정- 향후 4 ~ 5년 후에 IEC를 국내 규격화 • 국내 Arc에 대한 규격 없음.- 아크 차단기, 아크 검출 유닛으로개발됨 국 내 • 각 분기별 아크 검출 및 차단 가능 • 아크에 대한 감도 조절 가능 • 단일 모듈로 분전함 전체를 보호함 • 향후 국내 규격 제정 시 AFD Unit 으로 인증 예정 KOLON 장 점 주)미콘
