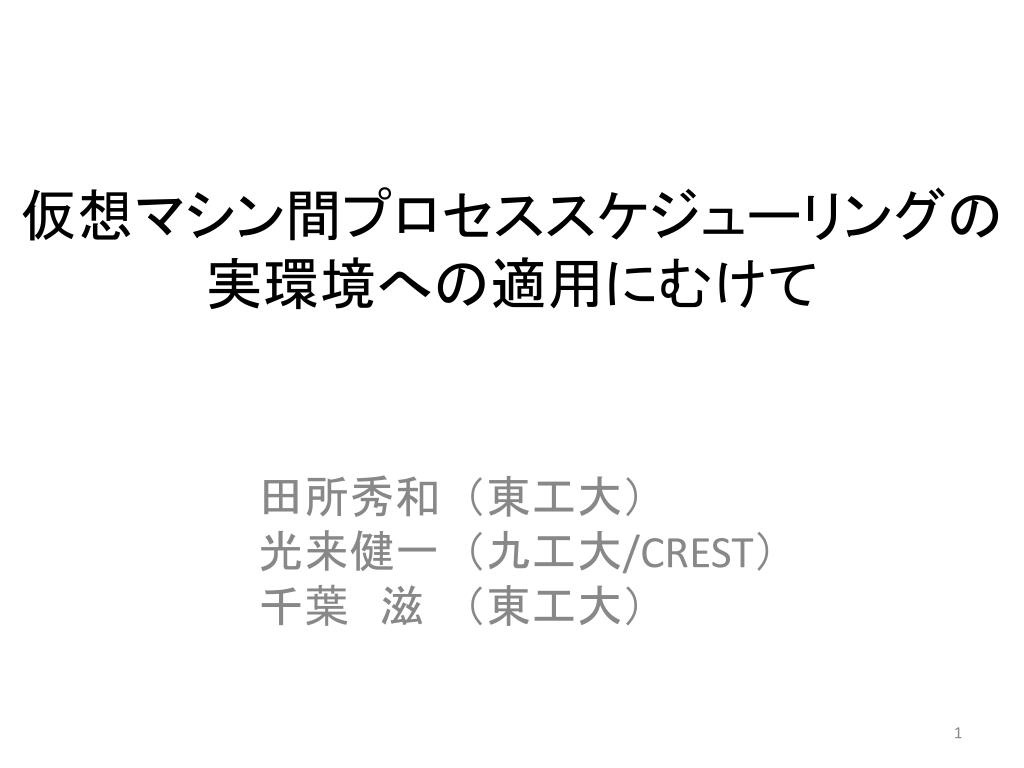

  1. 仮想マシン間プロセススケジューリングの実環境への適用にむけて仮想マシン間プロセススケジューリングの実環境への適用にむけて 田所秀和（東工大）光来健一（九工大/CREST）千葉　滋（東工大）

  2. 仮想マシン環境でのスケジューリング • 仮想マシン（VM）をつかったサーバ統合 • リソースの利用効率向上 • システム全体で優先度をつけにくくなる • Backup が他のサービスを阻害しないようにしたい • OSのスケジューリングのみ • WEB と backup 間に優先度はつけられない • VMスケジューリングを併用 • DBが止まった場合backupの優先度が高くなってしまう VM1 VM2 優先度 DB WEB backup VMM Hardware

  3. Monarch Scheduler [田所ら ‘08] (1/2) • 仮想マシンモニタがゲストOSのランキューを操作 • ゲストOSのスケジューリングポリシーを変更 • プロセスを止める：プロセスをランキューから外す • プロセスを再開：ランキューに戻す • ゲストOSの変更が不要 • ゲストOS内で特別あつかいするスレッドが不要 VM1 VM2 DB WEB backup VMM ランキューを直接操作

  4. Monarch Scheduler [田所ら ‘08] (2/2) • システム全体でプロセスに優先度をつける • ポリシー例 • Backupの優先度最低 • 他のサービスを阻害しないよう • WEBor DBが動いているときはbackupを停止 • VMMが定期的にゲストOSを調査 VM1 VM2 優先度 DB WEB backup VMM Hardware 優先度最低

  5. 本発表：MonarchSchedulerの拡張 • I/Oバウンドプロセスの制御 • ランキューに載りにくい • 定期的にチェックする方法では難しかった • 約74％はI/O待ち • iozoneで調査 • WindowsゲストOSに対応 • Linuxとは違う • ソースコードが無い • 公開情報が少ない • シンボルのアドレスがロード時まで不定

  6. I/Oバウンドプロセス制御の問題(1/2) • プロセスをウェイトキューから除く • ウェイトキューの発見が難しい • さまざまな場所に存在 • nfsはモジュールのロード時にヒープに生成 • ランキューは起動時に生成され、CPU毎に存在 • 単純に戻すだけでは再開させられない可能性 • 永遠にI/O待ちの可能性 • 定期的に調べるだけでは、I/Oが完了したか不明

  7. I/Oバウンドプロセス制御の問題(2/2) • ゲストOSのI/Oスケジューラでの操作 • I/Oリクエストを止めれば、発行したプロセスが止まる • リクエストが存在する時間が短い • ドメイン０での操作 • フロント、バック間のリクエストの対応付けが難しい • リクエストとプロセスの対応が難しい Xen I/O アーキテクチャ I/OScheduler ドメインU ドメイン０ バックエンドドライバ フロントエンドドライバ 実ドライバ Xen VMM ハードウェア

  8. プロセスの状態変更で制御 • I/O待ちプロセスの状態を書き換え • {,UN}INTERRUPTIBLE を STOPPED に • I/O完了時に自発的に止まる • 通常ならI/O完了時にRUNNINGになりランキューへ • 再開させるときは、ランキューに挿入 • 状態をRUNNINGにしてから stopped stoppedに変更 interruptible interruptible stopped I/O完了後 VMM VMM VMM

  9. Windowsでのランキューの位置特定 • VMMから直接発見する方法は不明 • LinuxではGSレジスタからたどれる • デバッガを使っても直接は不明 • レジスタからたどれるか不明 Linuxの場合 structx8664_pda { task_t * current; ulongdata_offset; …}; Linuxのメモリ GSレジスタ x8664_pda data_offset+PER_CPU_RUNQUEUES ランキュー

  10. Windowsのランキュー位置推定 実行中プロセス 実行待ちプロセス アイドルプロセス • PsActiveProcessHeadの発見が目標 • PsActiveProcessHeadから固定長離れている • PsActiveProcessHeadはプロセスリストの先頭 • Windows Kernel ProcHead current 固定長離れている summary 実行待ちリスト配列 IRQL ランキュー VMM

  11. プロセスリストの発見 • プロセス候補をメモリ全体から探す • Xenのスナップショット機能を利用 • プロセス型を表すビット列を探索 • オブジェクトは型を表すヘッダを保持 • GREPEXEC [bugcheck ’06] を利用 • プロセスかをチェック • 実行ファイル名がアスキー文字 • プロセスIDが４の倍数 • プロセス全体が一つの環状リストになっている

  12. PsActiveProcessHeadの発見 • プロセスとはアドレスが異なる • プロセスの上位３２ビットは 0xfffffa80 • ProcHeadの上位３２ビットは0xfffff800 % ./search_mem ~root/debutante.save 0 Idle priority: 0 next: 0xffffffffffffff18, prev: 0xffffffffffffff18 4 System priority: 8 next: 0xfffffa8002c97c10, prev: 0xfffff800017ad338 2212 WmiPrvSE.exe priority: 8 next: 0xfffffa8001659c10, prev: 0xfffffa8002f1ab50 2424 explorer.exe priority: 8 next: 0xfffffa8002f1ab50, prev: 0xfffffa80036c5040 2200 taskeng.exe priority: 8 next: 0xfffffa8003696a40, prev: 0xfffffa80035c3040 2248 rdpclip.exe priority: 8 next: 0xfffffa80036c5040, prev: 0xfffffa8003680040 2316 dwm.exe priority: 8 next: 0xfffffa80036d66c0, prev: 0xfffffa8003696a40 4 priority: 0 next: 0xa800000009ff18, prev: 0x1fff1c ….. 1112 svchost.exe priority: 8 next: 0xfffffa800307dc10, prev: 0xfffffa8002f58c10 680 logon.scr priority: 4 next: 0xfffff800017ad338, prev: 0xfffffa8000c9fc10

  13. Windowsでのランキューの一貫性 • ランキューが操作されていないときのみ、ランキューを操作 • Linuxの場合は、スピンロックをチェック • VMMが割り込み要求レベル(IRQL)をチェック • SYNCH_LEVEL以上なら、スケジューリング中の可能性 • SYNCH_LEVEL未満なら、スケジューリング中でない Linuxのスケジューラ schedule() { spin_lock(runqueue); ランキューの操作 spin_unlock(runqueue); };

  14. 実験 • 目的 • Linuxで、I/Oバウンドプロセスを制御できるか • Windowsで、ランキューの位置特定にかかる時間 • Windowsにおける、スケジューリングの挙動 • 実験環境 • Core2Duo 2.4GHz、メモリ6Gbyte • Xen 3.3.0 (x86_64) • ドメイン0 ：Linux 2.6.18.8、メモリ2Gbyte • ドメインU：Linux 2.6.16.33, Windows Vista SP1、メモリ1Gbyte

  15. 実験：I/Oバウンドプロセスの制御 • iozoneを制御 • ディスクベンチマークツール • CPU時間の増加量から、実行を判断 停止中 ドメイン０ ドメインU MonarchScheduler iozone Xen VMM

  16. 実験：ランキューの位置特定時間 • ドメインUのメモリサイズを変化 • メモリイメージを書き出す場所を変化 • 実ディスク • tmpfs • メモリサイズに比例 • ディスクI/Oがボトルネック

  17. 実験：スケジューリングの挙動 • 4つのプロセスをスケジューリング • ドメインU1で3つ、ドメインU2で1つ • プロセスは円周率の計算 • PI1 の優先度を最低 ドメインU1 ドメインU2 PI2 PI4 PI3 PI1 優先度最低 Xen VMM

  18. 関連研究 • ゲストOSの情報を使いVMをスケジューリング • Task-aware VM Scheduling [VEE’09 Kim et al.] • Gray-box知識を利用 • Guest-aware VM Scheduling [europar’08 kim et al.] • ゲストOSからプロセスの優先度情報を取得 • Windowsの内部情報に依存した手法 • VMwatcher[CCS’07 Jiang et al.] • GREPEXECを使いプロセスを推定 • Lares[PS’08 Payne et al.] • ゲストOSにカーネルモジュールを追加

  19. まとめと今後の課題 • まとめ • Monarch Schedulerの拡張 • VMMからI/Oバウンドなプロセスを制御 • WindowsゲストOSにも対応 • 今後の課題 • WindowsでのI/Oバウンドプロセスの制御 • 現在実行中のプロセス制御 • 現実的なアプリケーションを対象とした実験
