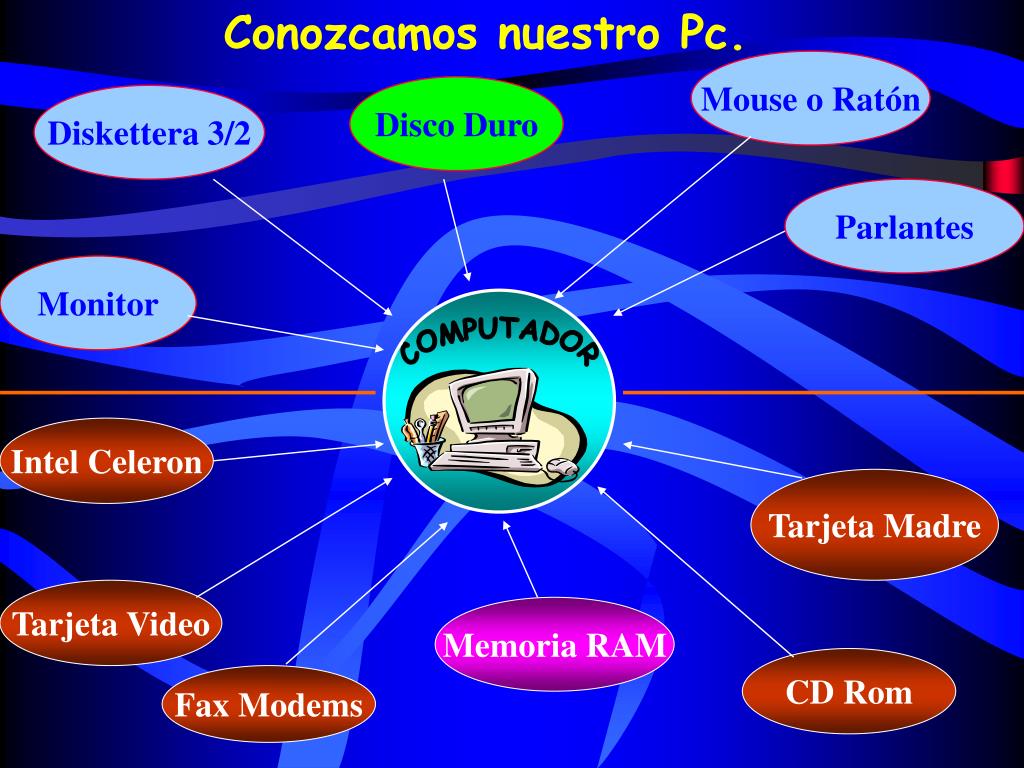

Conozcamos nuestro Pc. Mouse o Ratón. Disco Duro. Diskettera 3/2. Parlantes. Monitor. COMPUTADOR. Intel Celeron. Tarjeta Madre. Tarjeta Video. Memoria RAM. CD Rom. Fax Modems. HABRAMOS NUESTRO PC. Se atreven ? Bueno entonces, manos a la obra. MATERIALES NECESARIOS.

marilu
Télécharger la présentation

Disco Duro

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Conozcamos nuestro Pc. Mouse o Ratón Disco Duro Diskettera 3/2 Parlantes Monitor COMPUTADOR Intel Celeron Tarjeta Madre Tarjeta Video Memoria RAM CD Rom Fax Modems

  2. HABRAMOS NUESTRO PC. Se atreven ? Bueno entonces, manos a la obra

  3. MATERIALES NECESARIOS • desatornilladores normalmente de cruz y ojalá con algún tipo de imán (1 mediando y otro pequeño) • Pinza o alicate de punta mediano • Recipiente para tornillos • Paño para dejar piezas • Brocha pequeña (1”) para limpieza

  4. MONTAJE PASOAPASODEUNA CPU NOTA IMPORTANTE:Las operaciones que se detallan a continuación se consideran de un riesgo MEDIO, por lo que no me hago responsable de su mala utilización o la pérdida de datos de un computador. Recomiendo que, si se realizan por primera vez, esté supervisado por una persona con experiencia. Paso 1: MATERIAL Y COMPONENTES Paso 2: PRESENTAR LOS COMPONENTES Y ABRIR LA CARCASA Paso 3: ATORNILLAR LAS UNIDADES Paso 4: ATORNILLAR LA PLACA BASE Paso 5: COLOCAR LA MEMORIA Y EL VENTILADOR Paso 6: COLOCAR LOS CONECTORES DE ALIMENTACIÓN Paso 7: CONECTAR LOS CABLES IDE Paso 8: COLOCAR LA TARJETA GRÁFICA, SONIDO, ETC

  5. Paso 1: MATERIAL Y COMPONENTES Para este tutorial he optado por los siguientes componentes: • Placa Base Elite K7VZA con zócalo Socket 7 para AMD. • CPU AMD Athlon Thunder K-7 800 Mhz del tipo Socket 7. • Disco Duro Fujitsu de 17 Gb UDMA. • CD-ROM LG de 52x • Disquetera de 1,44 Mb • Tarjeta gráfica ATI 32 Mb • Ventilador para Athlon del tipo Socket 7  • Carcasa del tipo ATX

  6. En primer lugar debemos retirar los tornillos de la parte posterior de la carcasa. Dependiendo del modelo, el chasis puede salir entero o sólo las partes laterales. En nuestro caso, hemos optado por una carcasa del tipo ATX, y procederemos a retirar las tapas laterales (Foto 2). Paso 2: PRESENTAR LOS COMPONENTES Y ABRIR LA CARCASA Foto 2

  7. En las carcasas, normalmente te encontrarás con la fuente de alimentación con su cableado correspondiente, el altavoz interno y el ventilador (Foto 3). Foto 3 A veces, te encontrarás que el altavoz ya está atornillado al chasis. Si no lo está, deberás atornillarlo en la parte inferior o frontal. También te encontrarás con una bolsita de tornillería para ajustar la placa base y las distintas unidades al chasis.

  8. Observa también que la carcasa viene acompañada de unas placas en forma de plantilla (Foto 4)que se colocarán en la parte posterior de la carcasa. Las formas de los agujeros deberán coincidir con los conectores de nuestra placa base. Normalmente, las cajas ya vienen con una de ellas atornillada, o bien es posible que vengan con una placa ciega (sin muescas ni agujeros) que tendremos que quitar para colocar una de las plantillas. Más adelante veremos cómo colocarla. Foto 4

  9. Paso 3: ATORNILLAR LAS UNIDADES Ahora debemos retirar la placa soporte (Foto 5) de un lateral que será sobre la que se asiente la placa base. Este soporte viene atornillado en un lateral. Observa su colocación porque más adelante debemos colocarla exactamente como está ahora, pero con la placa base ya atornillada. Foto 5

  10. Seguidamente, atornillaremos el disco duro dentro de uno de los soportes internos del chasis, así comola disquetera. (Foto 6). Hay que tener cuidado de que losconectores para la alimentación ypara el cable IDE miren hacia elinterior de la carcasa. El disco durodebe quedar con su chasis metálicomirando hacia arriba. Foto 6

  11. Lo mismo haremos con el CD-ROM, destapando una de las tapas frontales e introduciéndolo dentro del chasis. (Foto 7) Foto 7

  12. Paso 4: ATORNILLAR LA PLACA BASE A continuación presentamos la plantilla metálica que corresponda a los conectores de la placa base y la atornillamos en el chasis (Foto 8). Es posible que la que lleva la carcasa por defecto ya nos sirva. Utilizaremos los tornillos y anclajes para atornillar la placa base al chasis metálico que retiramos (Foto 5) asegurándonos de que queda firmemente sujeta (Foto 9). Foto 8 Foto 9

  13. Paso 5: COLOCAR LA MEMORIA Y EL VENTILADOR Seguidamente colocaremos el DIMM de memoria abriendo las pestañas laterales y presionando cuidadosamente hacia abajo. Hay que mirar que las muescas de la plaquita coincidan con las muescas del zócalo donde irá asentada. (Foto 10) Foto 10

  14. Colocaremos ahora la CPU en la única posición que puede ir y el ventilador encima. Cuidado con los enganches de éste. También colocaremos el cable de alimentación a la placa base. Observa que en la misma está serigrafiada la leyenda que nos indicará que se trata del conector de alimentación del ventilador. (Fotos 11 y 12) Foto 11 Foto 12

  15. Paso 6:COLOCAR LOS CONECTORES DE ALIMENTACIÓN Colocaremos ahora el cable de alimentación principal desde la fuente dealimentación a la placa base. Los conectores modernos sólo tienen una posición, así que no hay posibilidad de colocarlo al revés. (Foto 13). Foto 13

  16. Colocaremos también los pequeños conectores de alimentación para los leds del disco duro, reset, etc. Normalmente los nombres vienen indicados en la placa base. (Foto 14). Foto 14 A continuación debemos colocar el chasis de la placa base ya atornillada en la pared lateral (Foto 5) para dejarla colocada.

  17. Paso 7: CONECTAR LOS CABLES IDE Colocaremos ahora las mangueras IDE del disco duro (Foto 15).Por lo general, conectaremos en la misma manguera el disco duro y el CD-ROM al conector IDE 1 de la placa base. También podemos conectar una manguera por unidad, es decir; una para el disco duro al puerto IDE 1 de la placa base y otra manguera para el CD-ROM al puerto IDE 2 de la placa base. Si optamos por la primera opción, debemos asegurarnos que el disco duro funcionará como master y el CD-ROM como esclavo (mirar los jumpers de ambos para configurarlo) Foto 15

  18. Paso 8: COLOCAR LA TARJETA GRÁFICA, SONIDO, ETC El último paso es colocar las tarjetas gráfica, de sonido, módem, etc. en sus correspondientes ranuras. Lo normal será colocar la tarjeta gráfica en el puerto AGp (ranura marrón) y el resto en las ranuras PCI (ranuras blancas)(Foto 16). Foto 16

  19. Finalmente nos aseguraremos de que todos los componentes y cableado están correctamente instalados (y no sobran piezas). (Foto 17). El ordenador ya está listo para conectarse (momento de oración). Foto 17

  20. F I N
