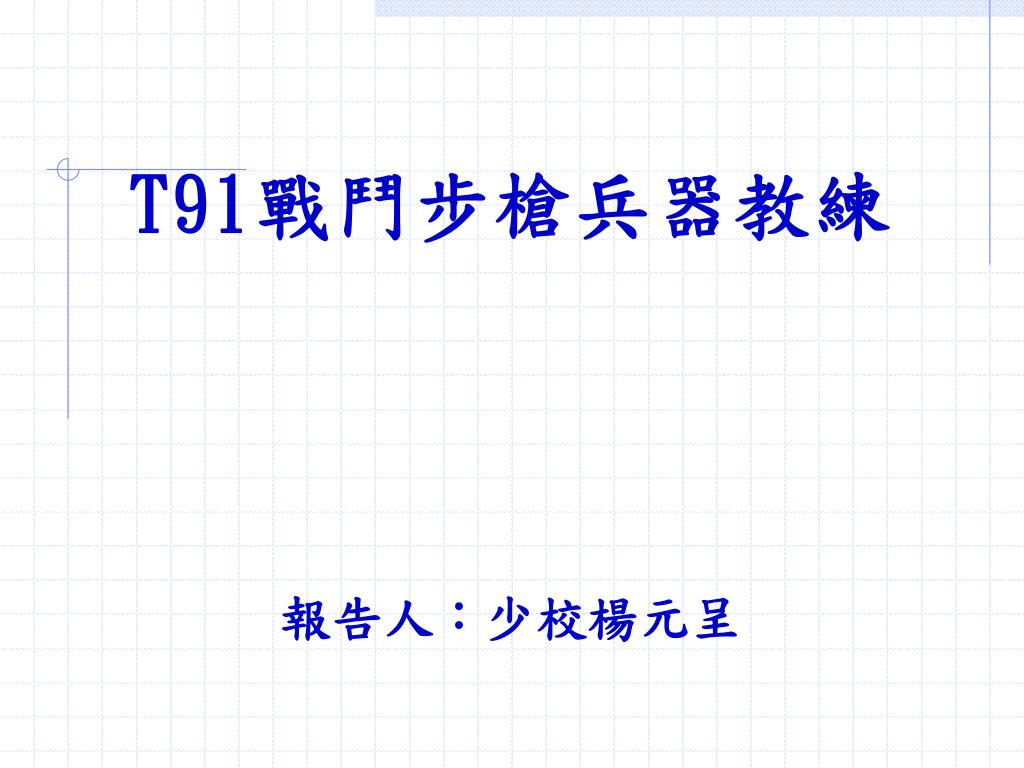

T91 戰鬥步槍兵器教練

1. T91戰鬥步槍兵器教練 報告人：少校楊元呈

2. 安全規定 一、凡有痼疾之學生，請於上課前通知教官， 以事先作好防範準備。 二、課中如發覺身體不適，請同學主動向教官 反應，以防危安事件發生。 三、課後應將教室鎖緊門窗，關閉電源，循序 離開教室。 四、分解前、後須驗槍，且不可強拆硬卸。 五、槍機在後，不可大部分解。 六、分解上下機匣組時，不可扣引扳機，否則 擊錘向前，損壞擊錘室。

3. 目的 使同學了解Ｔ９１步槍之諸元、性能及機械訓練操作要領，以充實軍事學能。

4. 教授大綱 壹、T91戰鬥步槍沿革 貳、T91戰鬥步槍主要性能 參、T91戰鬥步槍重要諸元 肆、T91戰鬥步槍外部名稱 及功用 伍、T91戰鬥步槍大部分解 與結合 陸、結論

5. 壹、T91戰鬥步槍沿革 本型步槍為民國91年，由軍備局生產製造中心205兵工廠，以國造Ｔ86戰鬥步槍為基體，參考美軍Ｍ４Ａ１突擊步槍及世界各國先進步槍研製而成，經嚴格測試通過，列為國軍編裝武器，命名為國造5.56公厘Ｔ91式戰鬥步槍，簡稱Ｔ91步槍。

6. 貳、T91戰鬥步槍主要性能(一) 一、彈匣給彈，氣體傳動，活塞連桿後退，空氣冷卻，自動裝 填退殼與拋殼之半自動、３連發及全自動之個人操作武器 二、採伸縮式槍托，槍身短小，重量輕，攜帶方便，進出戰（ 甲）車容易；適合叢林戰、住民地戰鬥。 三、射速大，火力強，能收奇襲效果。 四、彈道低伸，危險界大（500公尺彈道高91公分）。 五、避火罩上有個向上之氣孔，可抑制射擊時槍管上揚，利 於肩射、腰射及腋射。

7. 貳、T91戰鬥步槍主要性能(二) 六、使用鋁質彈匣，兩側有凸耳，可防止彈匣過度上升，而妨礙 槍機前進形成不給彈之缺點；1至15發刻劃標示彈藥數量， 並可與65K2式步槍、比造班用機槍彈匣通用。 七、機件少，結構簡單，採模組化設計（傳動機構總成、多用途 鏡座、準星座及刺刀座），利於保養及後勤補保維修作業。 八、護鈑加裝隔熱片，射擊150發護鈑溫度不超過52℃，射手易 於握持。 九、多用途鏡座可結合各式光學瞄準鏡、夜視鏡，提高射擊命中 率及增強夜間作戰能力。

8. 貳、T91戰鬥步槍主要性能(三) 十、可依任務特性加裝各式附加配備，如Ｔ85榴彈發射器、強光 手電筒、雷射指標器、內紅點反射瞄準器等。 十一、戰術背帶不須取下即可調整，實施各種射擊姿勢及攜行。 十二、覘孔區分前後覘孔，前覘孔可射擊0～300公尺內之目標 ；後覘孔為快速瞄準射擊使用，可射擊100公尺內之目標 十三、可適應（用）任何天候、地形環境（海水、泥漿水、雨 天、風砂等環境）中戰鬥。

9. 陽膛線 陰膛線 口徑：5.56公厘 參、T91戰鬥步槍重要諸元(一) 一、口徑：5.56公厘。 二、長度：槍全長（含避火罩）：88公分。 　 槍托收縮後長度：80公分。 　 槍管長（不含避火罩）：37.5公分。 三、重量：槍全重：3.2公斤（含空彈匣） 四、作用方式：氣體傳動。 五、射擊方式：半自動、三連發及全自動。 六、彈匣容量：30發（北約5.56公厘彈匣皆可適用）。

10. 膛線：6條右旋 纏度：每轉17.8公分 參、T91戰鬥步槍重要諸元(二) 七、膛線：6條右旋。 八、纏度：7吋（178公厘）。 九、瞄準基線（由覘孔至準星）：37.7公分。 十、初速：840公尺／秒。 十一、射速： (一)學理射速：600～900發／分。 (二)半自動：30～45發／分。 (三)三連發：45～65發／分。 (四)全自動：150～200發／分。 (五)持續射速：12～15發／分。

11. 參、T91戰鬥步槍重要諸元(三) 十二、射程： (一)最大射程：2653公尺。 (二)有效射程：400公尺（結合光學瞄準鏡可達600公尺）。 十三、扳機拉力：2.5～4.3公斤（5.5～9.5磅）。 十四、侵澈力：300公尺貫穿國造功夫龍頭盔， 600公尺貫穿美造Ｍ１鋼盔。 十五、精度：15公分（100公尺10發平均散佈面）。

12. 肆、T91戰鬥步槍外部名稱功用(一) 避火罩：減音減光，抑制槍口上揚，提高肩射、腰射及腋射命中 率。 槍管：賦予彈頭飛行方向，膛線6條右旋，纏度每轉17.8公分（7 吋），使用TC-74穿甲彈，有效射程可達600公尺（結合光學 瞄準鏡）。 刺刀座：結合刺刀。 雷射指標器座：結合雷射指標器或強光手電筒。 傳動機構：傳導瓦斯氣體，帶動槍機向後。 傳動機構定位銷：管制傳動機構。

13. 肆、T91戰鬥步槍外部名稱功用(二) 瞄準具：包括覘孔及準星，瞄準用。 覘孔： 1.前覘孔：0～300公尺。 2.後覘孔：快速瞄準射擊使用，0～100公尺。 方向調整：將方向調整螺向前轉，彈著點向右修正；反之，向左修 正。其修正量與高低修正量相同。 方向調整螺：修正方向偏差（前右後左）。 方向刻劃：顯示方向修正量。 方向指標：指示方向修正量。 方向調整螺固定銷：固定方向調整螺。

14. 肆、T91戰鬥步槍外部名稱功用(三) 準星：與覘孔合併使用，可修正射角；附有氚氣自發光管，可輔助 夜間瞄準。 準星調整螺：升降準星，調整射彈高低（順下逆上）。 準星調整螺固定銷：管制準星調整螺。 高低調整：僅調整準星，將準星降至最低再升起23響，為230公尺仰度之戰鬥表尺。調整時用探雷針或小鐵釘下壓準星調整螺固定銷，順時針方向旋轉，提高射角；反之，降低射角。其每一響數修正量如下： 25公尺：0.95公分。 75公尺：2.85公分。 100公尺：3.8公分。 175公尺：6.65公分。 200公尺：7.6公分。 300公尺：11.4公分。

15. 肆、T91戰鬥步槍外部名稱功用(四) 上、下護鈑：鈑內加裝隔熱片射手便於握持，外有凸紋，不易滑 手，顏色為黑色，便於夜間作戰。 表尺架固定螺孔：結合榴彈發射器表尺或強光手電筒。 多功能結合鏡座：可安裝表尺、可拆式提把、反射式瞄準鏡、光學 瞄準鏡（狙擊鏡）、夜視鏡及 榴彈發射器象限儀 槍機卡榫：管制槍機（將槍機固定在後）。 變換鈕：選擇各種射擊功能，以箭矢指向為準： 關保險：箭矢指向槍口，無法實施射擊。

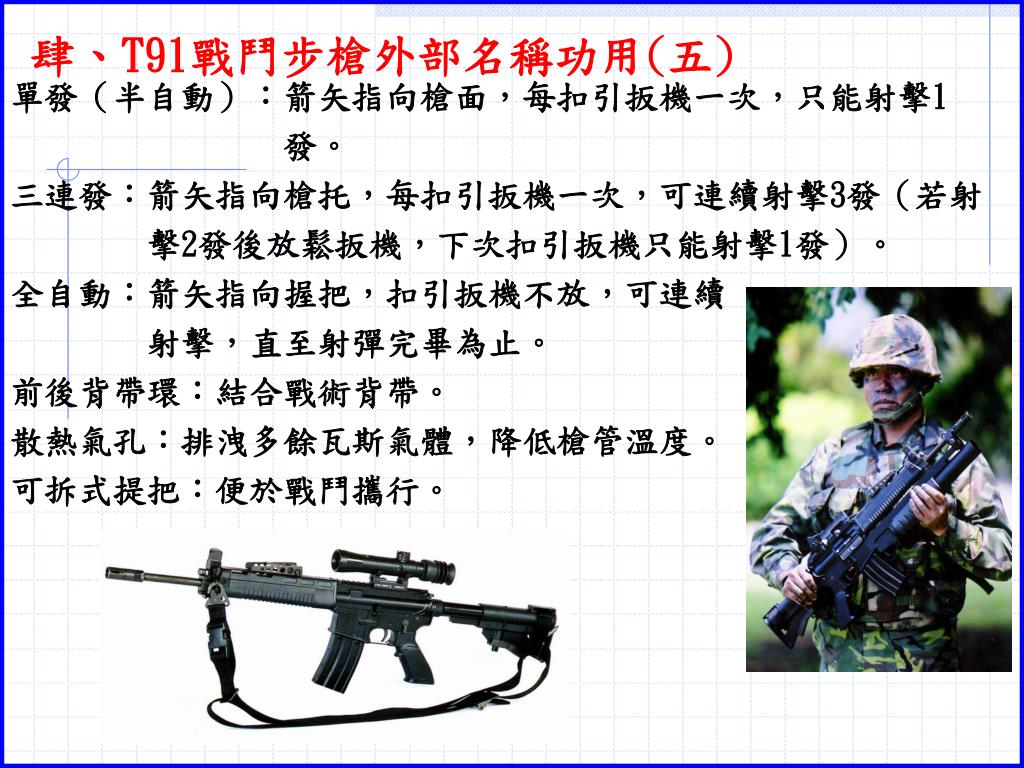

16. 肆、T91戰鬥步槍外部名稱功用(五) 單發（半自動）：箭矢指向槍面，每扣引扳機一次，只能射擊1 發。 三連發：箭矢指向槍托，每扣引扳機一次，可連續射擊3發（若射 擊2發後放鬆扳機，下次扣引扳機只能射擊1發）。 全自動：箭矢指向握把，扣引扳機不放，可連續 射擊，直至射彈完畢為止。 前後背帶環：結合戰術背帶。 散熱氣孔：排洩多餘瓦斯氣體，降低槍管溫度。 可拆式提把：便於戰鬥攜行。

17. 肆、T91戰鬥步槍外部名稱功用(六) 防塵蓋：防止灰塵進入機匣（平常不使用時需蓋緊），槍機前 進或後退時，防塵蓋會自動開啟。 彈匣槽：結合彈匣。 彈匣卡榫：管制彈匣。 護弓：保護扳機，冬季戴手套時，可用工具 （探雷針）頂開制銷，便於射擊。 扳機：操縱擊發。

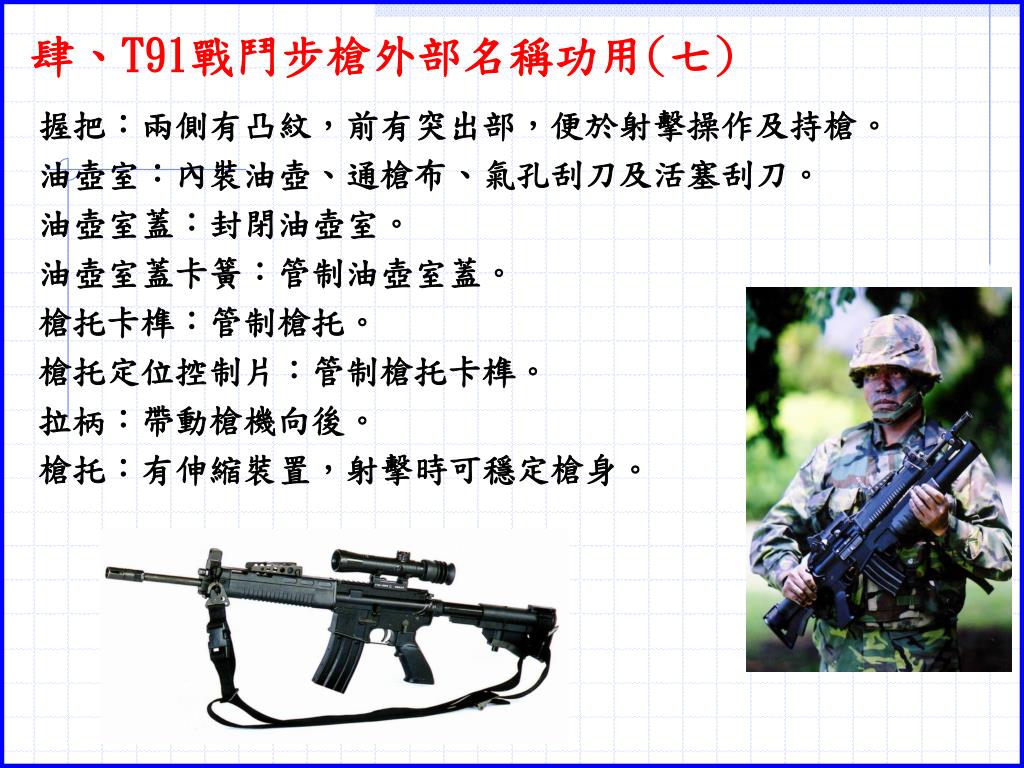

18. 肆、T91戰鬥步槍外部名稱功用(七) 握把：兩側有凸紋，前有突出部，便於射擊操作及持槍。 油壺室：內裝油壺、通槍布、氣孔刮刀及活塞刮刀。 油壺室蓋：封閉油壺室。 油壺室蓋卡簧：管制油壺室蓋。 槍托卡榫：管制槍托。 槍托定位控制片：管制槍托卡榫。 拉柄：帶動槍機向後。 槍托：有伸縮裝置，射擊時可穩定槍身。

19. 伍、T91戰鬥步槍大部分解與結合(一) 分解： 取下彈匣： 轉槍面向左，左手握槍重心，右手掌心向外，四指（併攏）在 上握住彈匣，拇指壓彈匣卡榫，將彈匣向右取出，檢查彈匣內. 有無子彈，食指壓托彈鈑檢查是否正常。 取下戰術背帶： 右手食、拇指將前背帶環上之背帶環扣向內按壓，使背帶環扣 脫離背帶環。 左手反握握把，右手用力拉起定位控制片，使槍托卡榫脫離複 進簧導管凹槽，旋轉定位控制片成90∘，握住槍托後端，向後 取出槍托及戰術背帶。

20. 伍、T91戰鬥步槍大部分解與結合(二) 取出傳動機構部： 左手移握槍重心，轉槍面向右，右手拇、食指先按壓傳動機構 定位銷，再順時針旋轉180∘，使定位銷「Ｆ」字樣朝下。 右手持活塞刮刀插入傳動機構前端圓孔內，逆時針旋轉180∘ 使瓦斯筒平口朝槍管，右手拇、食指捏住傳動機構前端向上抽 取傳動機構。

21. 伍、T91戰鬥步槍大部分解與結合(三) 槍身部與槍托部分離： 轉槍面向右，右手拉拉柄一次，拇指關保險，使擊錘呈待發狀 態；左手掌心朝內，四指移握多用途鏡座（可拆式提把內）， 拇指扣住彈匣槽內。 以右手持活塞刮刀先頂出後結合銷，再頂出前結合銷。 轉槍面向下，左手移握槍重心，右手握握把，將槍身部與槍托 部分離。

22. 伍、T91戰鬥步槍大部分解與結合(四) 取下槍機： 槍口向前，槍面向下，左手握上護鈑後端，右手掌心向上，食 、中兩指夾握拉柄，拇指在後，將拉柄拉出約三分之二，以拇 指在左、食中兩指在右，夾握槍機體尾端，向上∘向後拉出 槍機。 取下拉柄： 右手拇指在上，食、中兩指在下夾握拉柄後端，將拉柄向後 拉，直至拉柄凸耳對正機匣內凸耳槽，向上向後取出拉柄。

23. 伍、T91戰鬥步槍大部分解與結合(五) 結合拉柄： 左手握上護鈑後端，槍面向下，槍身下傾約∘，槍口置於分 解板（分解墊紙）上，右手持拉柄置入機匣內，將拉柄凸耳對 正凸耳槽，向下向前將拉柄推入約三分之一。 結合槍機： 拇指在左，食、中兩指在右，夾握槍機體尾端，槍機向前下傾 約15∘，推入機匣約三分之一，再以右手掌心同時推送槍機與 拉柄置定位，隨即關上防塵蓋。

24. 伍、T91戰鬥步槍大部分解與結合(六) 結合槍身部與槍托部： 左手握槍重心，轉槍面向左（槍口朝前），右手握握把，先結 合前結合銷（右手拇指下壓前結合銷），再結合後結合銷。轉 槍面向右，右手拉拉柄一次，拇指開保險，食指扣引扳機，檢 查機件功能。

25. 伍、T91戰鬥步槍大部分解與結合(七) 結合傳動機構部： 左手握槍重心，轉槍面向右（槍口朝上），右手持傳動機構前端，由準星座前端裝入（傳動機構之連桿簧座缺口須與瓦斯筒缺口平行），將傳動機構活塞連桿簧座缺口貼於槍管緊定螺帽上。 右手持活塞刮刀插入傳動機構前端圓孔內，順時針旋轉180∘再按壓定位銷逆時針旋轉180∘，使定位銷「Ｆ」字樣朝上。

26. 伍、T91戰鬥步槍大部分解與結合(八) 結合戰術背帶： 左手反握握把，右手握住槍托後端，將槍托套入複進簧導管， 右手逆時針旋轉槍托定位控制片，使槍托卡榫與複進簧導管凹 槽結合。 左手移握槍重心，將前背帶環上之背帶環扣向內按壓，使背帶 環扣鉤狀部分穿過背帶環，完成結合。 裝上彈匣： 轉槍面向左，左手握上護鈑後端，右手持彈匣底部，四指在 外，拇指在內，彈匣短邊向前，裝入彈匣槽內。

27. 陸、結論 國軍戰鬥部隊使用之5.56公厘T65K2步槍己量產十五年，已屆壽限。如作戰部隊換裝T91戰鬥步槍，將汰換之T65K2步槍檢修後，移交勤務部隊或 後勤單位，及轉為後備動員槍枝，則 可全面提昇國軍地面部隊與動員部隊 之作戰效能。
