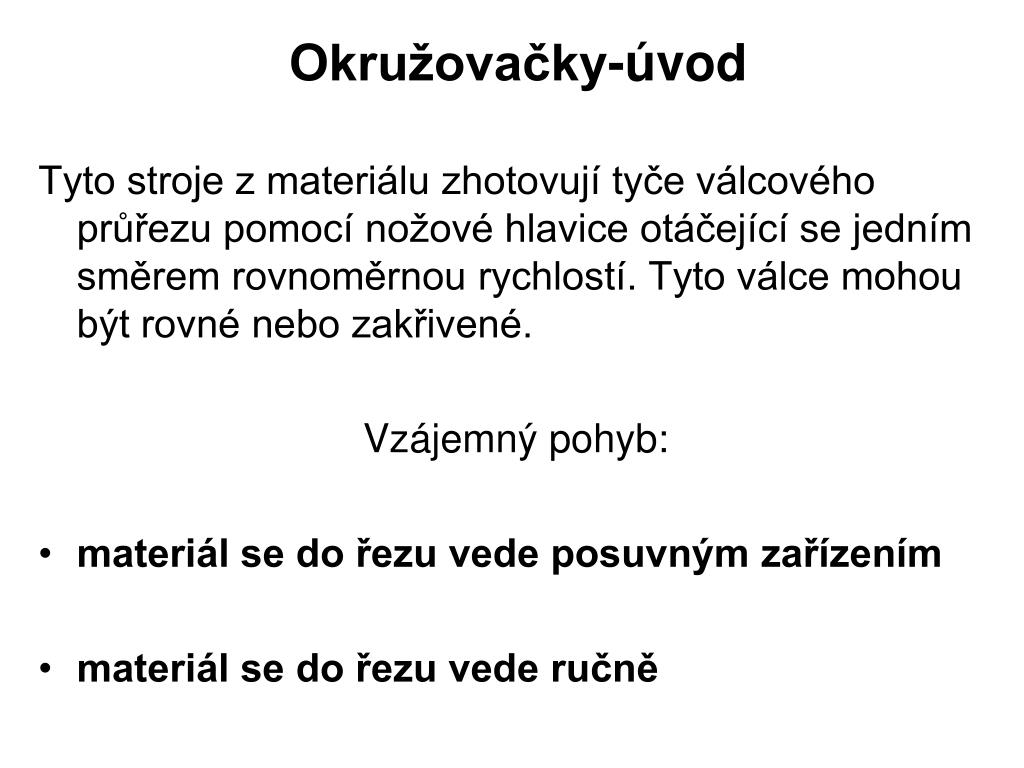

  1. Okružovačky-úvod Tyto stroje z materiálu zhotovují tyče válcového průřezu pomocí nožové hlavice otáčející se jedním směrem rovnoměrnou rychlostí. Tyto válce mohou být rovné nebo zakřivené. Vzájemný pohyb: • materiál se do řezu vede posuvným zařízením • materiál se do řezu vede ručně

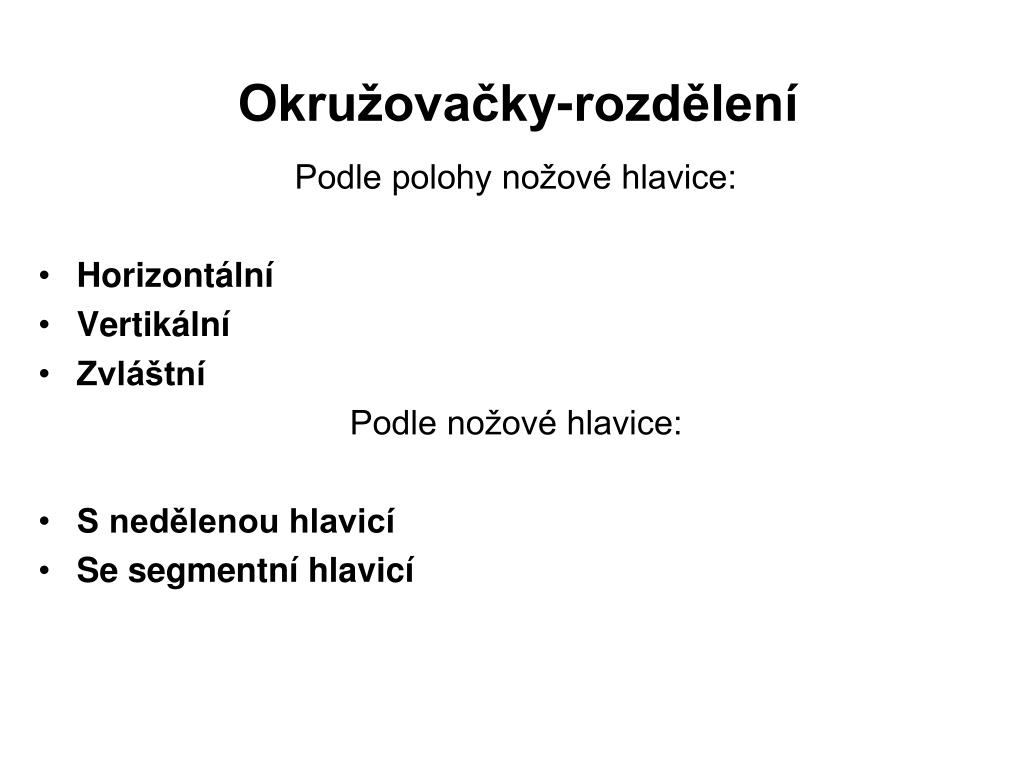

  2. Okružovačky-rozdělení Podle polohy nožové hlavice: Horizontální Vertikální Zvláštní Podle nožové hlavice: S nedělenou hlavicí Se segmentní hlavicí

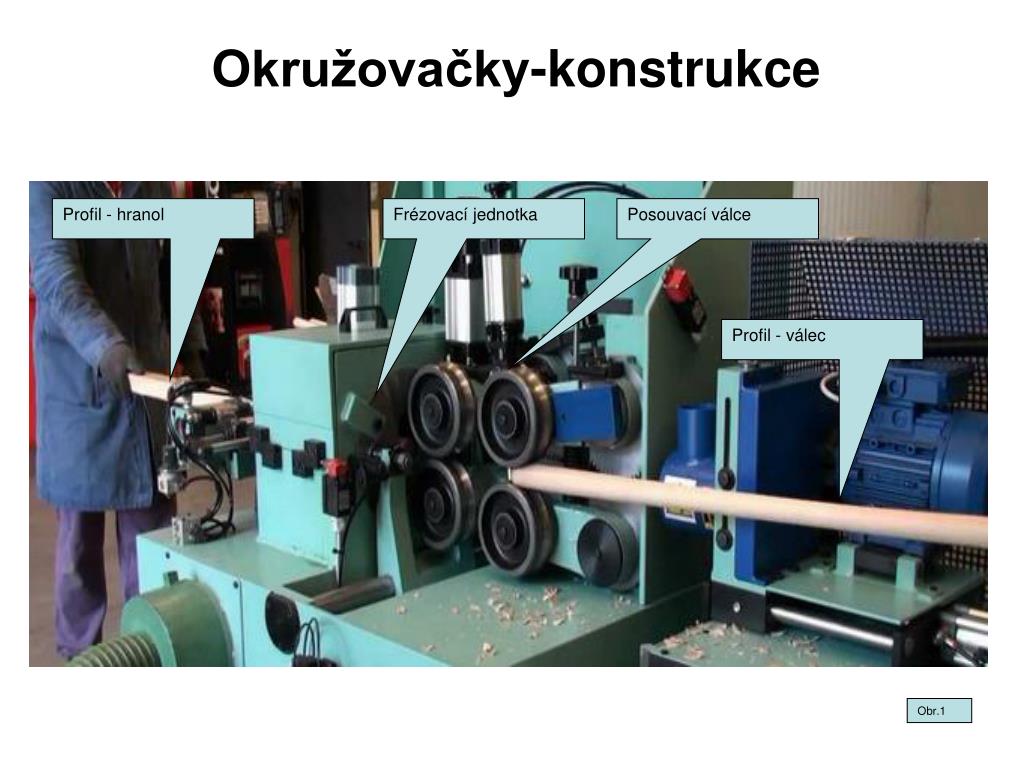

  3. Okružovačky-konstrukce Profil - hranol Frézovací jednotka Posouvací válce Profil - válec Obr.1

  4. Okružovačky-konstrukce II Profil – nepravidelný válcový tvar Frézovací jednotka Profil – pravidelný válcový tvar Obr.2

  5. Okružovačky-konstrukce-schéma(univerzální okružovačka na válcové tyčky) • Odbírací kotouče • Klínová řemenice • Dutá hřídel • Nožová hlava • Obrobek-hranolek • Podávací válce • Elektromotor Obr.3

  6. Okružovačky - konstrukce - schéma(univerzální okružovačka - vnější pohled) • Elektromotor • Držák-podpěra tyčí • Stojan • Odsávání-kryt • Seřizování válců • Kryt vřeteníku • Páka rychlosti posuvu Obr.4

  7. Okružovačky - nástroj - schéma Segmentová okružovací - frézovací hlava Možné profily zhotovené okružovačkou Obr.5 Obr.6

  8. Okružovačky - konstrukce(univerzální okružovačka - popis) Všechny pohyblivé části zakrytovány. Dutá -segmentová hlava/vřeteník je připevněn na duté hřídeli. Pohon posuvných válců je odvozen přes spojku od společné převodovky. Podávací válce jsou opatřeny zuby, které vylučují prokluzování obráběného materiálu. Odebírací válce jsou výměnné s příslušným poloměrem obráběné tyče. Všechny válce jsou odpruženy, aby pevně přiléhaly na obráběný materiál a eliminovalo se tímto chvění při obrábění.

  9. Stabilní stroje - okružovačky kontrolní test • Jak zajistíme, že vyráběná tyč je plynule posouvána? • K čemu slouží dutá hřídel? • K čemu slouží segmentové nože? • Čím ovlivňujeme kvalitu obrábění? • Které výrobky zhotovujeme na okružovačkách? • K čemu slouží převody?

  10. Okružovačky - kontrolní test popis obrázků Obr.7

  11. Stabilní stroje - okružovačky kontrolní test - výsledky • Jak zajistíme, že vyráběná tyč je plynule posouvána? • Roztečí podávacích kotoučů a správným průměrem odebíracích kotoučů. • K čemu slouží dutá hřídel? • Prochází jí obrobek při obrábění. • K čemu slouží segmentové nože? • K výrobě tyčí-válců velkých průměrů. • Čím ovlivňujeme kvalitu obrábění? • Materiálem, vlhkostí, nástrojem, rychlostí posuvu. • Které výrobky zhotovujeme na okružovačkách? • Válcové tyče a tyčky. • K čemu slouží převody? • K získání potřebné obvodové rychlosti nástroje.

  12. Okružovačky - kontrolní test popis obrázků- výsledky • Odbírací kotouče • Klínová řemenice • Dutá hřídel • Nožová hlava • Obrobek-hranolek • Podávací válce • Elektromotor Obr.7

  13. DĚKUJI ZA POZORNOST Použité zdroje: JANÍČEK, František. Stroje a zařízení pro tesaře a podlaháře pro 2. ročník SOU. Praha: SNTL, 1989, 04-719-89 JANÍČEK, František. Výrobní zařízení pro učební obory zpracování dřeva na SOU. Praha: SNTL, 1989, 04-821-89 JANÍČEK, František. Stroje a zařízení pro zpracování dřeva . Praha: SOBOTÁLES, 2000. ISBN 80-85920-69-7 Obr.3,4,7 HADÁMEK, Luděk. Obr. 1,2,5,6
