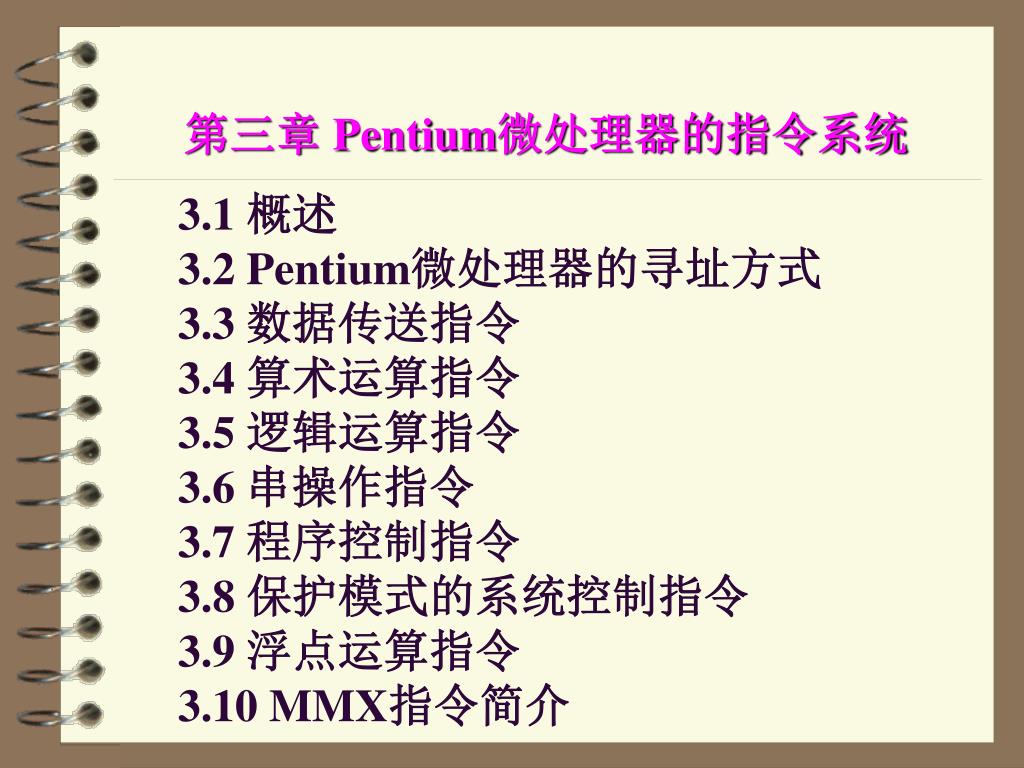

  1. 第三章 Pentium微处理器的指令系统 3.1 概述 3.2 Pentium微处理器的寻址方式 3.3 数据传送指令 3.4 算术运算指令 3.5 逻辑运算指令 3.6 串操作指令 3.7 程序控制指令 3.8 保护模式的系统控制指令 3.9 浮点运算指令 3.10 MMX指令简介

  2. 3.1 概述 • 指令是微处理器执行某种操作的命令，微处理器全部指令的集合称为指令系统。 • 指令有两种书写格式：机器指令和符号指令。 • 符号指令是用规定的助记符和规定的书写格式书写的指令。符号指令的书写格式为： • 操作码助记符 操作数助记符 • MOV AL, 1 • 10110000 00000001

  3. 3.2 Pentium微处理器的寻址方式 • 寻址方式：寻找指令中操作数地址的方式。 • 操作数有三种可能的存放方式： • 直接包含在指令中 • 立即数 • 立即数寻址 • 包含在某个寄存器中 • 寄存器操作数 • 寄存器寻址 • 在内存中 • 存储器操作数（内存操作数） • 存储器寻址

  4. 内存实际地址由两部分组成：存储单元所在段的基地址/段内偏移地址（偏移量）内存实际地址由两部分组成：存储单元所在段的基地址/段内偏移地址（偏移量） • MOV ES:[3000H], AL • 段内偏移地址可以由如下四个部分组成（称为偏移地址四元素）： • 基址寄存器内容 • 变址寄存器内容 • 比例因子 • 位移量

  5. 由四元素组合形成的偏移地址称为有效地址EA: • EA=基址+(变址比例因子)+位移量 • 对于实模式（16位寻址）： • 基址寄存器：BX,BP • 变址寄存器：SI,DI • 比例因子： 0,1 • 位移量： 0,8,16位 • 对于保护模式（32位寻址）： • 基址寄存器：任何32位通用寄存器 • 变址寄存器：除ESP外的任何32位通用寄存器 • 比例因子： 1,2,4,8 • 位移量： 0,8,32位

  6. 由四元素可组合出9种存储器寻址方式。 Pentium微处理器共有11种寻址方式： • 1. 立即数寻址 • 操作数作为立即数直接存在指令中，可为字节、字、双字 • MOV ECX, 12345678H 低地址 操作码 78H 12H 34H 56H 78H ECX CS段 56H 34H 12H 高地址

  7. 2. 寄存器寻址 • 操作数包含在指令规定的8位、16位、32位寄存器中 • MOV ECX, EDX ECX EDX 12H 34H 56H 78H 12H 34H 56H 78H 寄存器寻址由于无需从存储器中取操作数，故执行速度快

  8. 3. 直接寻址 • 指令中的操作数部分直接给出操作数的有效地址EA，操作数可以是16位或32位整数，操作数默认在DS段中 • MOV AX, [3000H] 低地址 操作码 00H CS段 30H DS 0 5000 + 3000 50000 53000 DS段 53000 34H 12H 34H AX 12H 高地址

  9. 如果操作数在DS以外的其他段（CS,SS,ES,FS,GS）中，指令中必须指明段寄存器如果操作数在DS以外的其他段（CS,SS,ES,FS,GS）中，指令中必须指明段寄存器 • MOV AX, FS:[3000H] 低地址 操作码 00H CS段 30H FS 0 2000 + 3000 20000 23000 FS段 23000 34H 12H 34H AX 12H 高地址

  10. 4. 寄存器间接寻址 • 操作数地址的偏移量（有效地址EA）存放在寄存器中 • 16位寻址：偏移地址放在SI,DI,BP,BX中 • 以SI,DI, BX间接寻址，默认操作数在DS段中 • MOV AX, [SI] • 以BP间接寻址，默认操作数在SS段中 • MOV AX, [BP] • 32位寻址：偏移地址放在8个32位通用寄存器中 • 除ESP,EBP默认段寄存器为SS外，其余均默认段寄存器为DS • MOV EAX, [ESP]

  11. 低地址 MOV AX, [BP] 操作码 CS段 SS 0 7000 BP + 3000 70000 73000 SS段 73000 34H 12H 34H AX 12H 高地址

  12. 5. 基址寻址 • EA=[基址寄存器]+位移量 • 16位寻址：BP,BX为基址寄存器 • BX， DS为默认段寄存器 • BP， SS为默认段寄存器 • 32位寻址：8个32位通用寄存器均可作为基址寄存器，除ESP,EBP默认段寄存器为SS外，其余均默认段寄存器为DS MOV EAX, [BX+24] MOV DX, [EAX+1500]

  13. MOV DX, [BX+1500] 低地址 操作码 00H CS段 DS 0 7000 15H BX 2000 + 1500 70000 73500 FS段 73500 34H 12H 34H AX 12H 高地址

  14. 6. 变址寻址 • EA=[变址寄存器]+位移量 • 16位寻址：SI,DI为基址寄存器, DS为默认段寄存器 • 32位寻址：除ESP外其余7个32位通用寄存器均可作为变址寄存器，EBP默认SS为段寄存器，其余均默认段寄存器为DS MOV AH, [SI+5] 变址寻址适用于对一维数组的元素进行操作。

  15. 7. 比例变址寻址 • EA=[变址寄存器]比例因子+位移量 • 只适用于32位寻址 • MOV EAX, [ESI*4+50] 比例变址寻址适用于一维数组操作，当数组元素大小为2/4/8字节时，它更方便、有效

  16. 8. 基址加变址寻址 • EA=[基址寄存器]+[变址寄存器] • 适用于16位和32位寻址 • MOV AX, [BX+SI] • MOV EAX, [EDX+EBP] 基址加变址寻址主要用于二维数组操作和二重循环

  17. 9. 基址加比例变址寻址 • EA=[变址寄存器] 比例因子+[基址寄存器] • 只适用于32位寻址 • MOV EAX, [EDX*8+EAX] 适用于数组元素大小为2/4/8字节时二维数组操作

  18. 10. 带位移的基址加变址寻址 • EA=[基址寄存器]+[变址寄存器]+位移量 • 适用于16位和32位寻址 • MOV AX, [BX+SI+50] • MOV EAX, [EDX+EBP+0FFFF000H] 主要用于二维数组操作,位移量为数组起始地址

  19. 11. 带位移的基址加比例变址寻址 • EA=[变址寄存器] 比例因子+[基址寄存器]+位移量 • 只适用于32位寻址 • MOV AX, [BX+SI+50] • MOV EAX, [EDX+EBP+0FFFF000H] 适用于数组元素大小为2/4/8字节时二维数组操作,位移量为数组起始地址

  20. 3.3 数据传送指令 • 执行后不影响标志位，源操作数不变 • 1. 通用数据传送指令 • MOV 目标操作数， 源操作数 • 1）源操作数可以是8/16/32位的立即数、寄存器操作数、内存操作数。目标操作数不允许为立即数，其余同源操作数。源、目不能同时为内存操作数。 • 2）源、目操作数类型必须匹配 • MOV BYTE PTR [BX], 12H • 3) 不能向段寄存器写立即数 • MOV AX, 2000 • MOV DX, AX • 4) 以CS为目标的一切传送指令都是非法的

  21. MOVSX 目标寄存器， 源操作数 • 符号扩展传送指令 • MOV DL, -16 • MOVSX BX, DL • MOVZX 目标寄存器， 源操作数 • 零扩展传送指令 • MOV DL, -16 • MOVZX BX, DL • XCHG 目标操作数， 源操作数 • 交换指令，源、目不能同为内存操作数 • XCHG AX, [SI+0400H] • BSWAP 32位寄存器 • 字节交换指令， • MOV EAX, 12345678H • BSWAP EAX

  22. XLAT 表头变量名 • 查表指令，用来取表中某指定数的值 • TABLE DB 48, 49, 50, 51, 52, 53, 54, 55, 56, 57 • MOV BX, OFFSET TABLE • MOV AL, 5 • XLAT TABLE 执行后AL=53 • LAHF • SAHF • 标志寄存器传送指令

  23. 2. 堆栈操作指令 • PUSH 源操作数 • 进栈指令，先调整堆栈指针，再把源操作数压栈 • PUSH AX • PUSH DWORD PTR [SI+5] • POP 目标操作数 • 出栈指令，先将栈顶2/4字节送目标操作数，再调整堆栈指针 • POP AX • POP DWORD PTR [SI+5]

  24. PUSHF • POPF • 16位标志寄存器进栈/出栈指令 • PUSHFD • POPFD • 32位标志寄存器进栈/出栈指令 • PUSHA • POPA • 16位通用寄存器进栈/出栈指令 • PUSHAD • POPAD • 32位通用寄存器进栈/出栈指令

  25. 3. 目标地址传送指令 • LEA 目标寄存器， 源操作数 • 有效地址传送指令，源操作数为内存操作数，将内存单元的有效地址（而不是内容）传送到目标寄存器 • LEA EAX, [SI+5] • LDS/LES/LFS/LGS/LSS 目标寄存器， 源操作数 • 指针传送指令 • ADDR DD 1A2B3C4DH • LDS SI, ADDR

  26. 4. I/O数据传送指令 • 完成累加器和I/O端口之间的数据传送 • IN 累加器，端口号 • 端口号为8位时，直接寻址,最多可访问256个端口 • IN AX, PORT • 端口地址为16位时，间接寻址，端口地址必须放在DX寄存器中，最多可访问65536个端口 • IN AL, DX • OUT 端口号,累加器

  27. 3.4 算术运算指令 • 加、减、乘、除，运算对象8/16/32位有符号/无符号整数，以及BCD码 • 影响标志位 • 1. 加法指令 • ADD 目标操作数， 源操作数 • 源操作数+目标操作数——>目标操作数 • ADC 目标操作数， 源操作数 • 源操作数+目标操作数+CF——>目标操作数 • 影响A,C,O,P,S,Z6个标志位 • INC 目标操作数 • 目标操作数+1——>目标操作数 • 影响A,O,P,S,Z5个标志位

  28. 2. 减法指令 • SUB 目标操作数， 源操作数 • 目标操作数-源操作数——>目标操作数 • SBB 目标操作数， 源操作数 • 目标操作数-源操作数-CF——>目标操作数 • DEC 目标操作数 • 目标操作数-1——>目标操作数 • NEG 目标操作数 • 0-目标操作数——>目标操作数 • 影响A,C,O,P,S,Z6个标志位

  29. CMP 目标操作数， 源操作数 • 比较指令

  30. 3. 乘法指令 • MUL 乘数 • 无符号乘法 • IMUL 乘数 • 有符号乘法 4. 除法指令 • DIV 除数 • 无符号除法 • IDIV 除数 • 有符号除法

  31. 5. 十进制调整指令 • DAA • 加法的压缩BDC码调整指令 • AAA • 加法的非压缩BDC码调整指令 • DAS • 减法的压缩BDC码调整指令 • AAS • 减法的非压缩BDC码调整指令

  32. AAM • 乘法的非压缩BDC码调整指令 • AAD • 除法的非压缩BDC码调整指令
