  1. VISOKONAPETOSTNA STIKALA

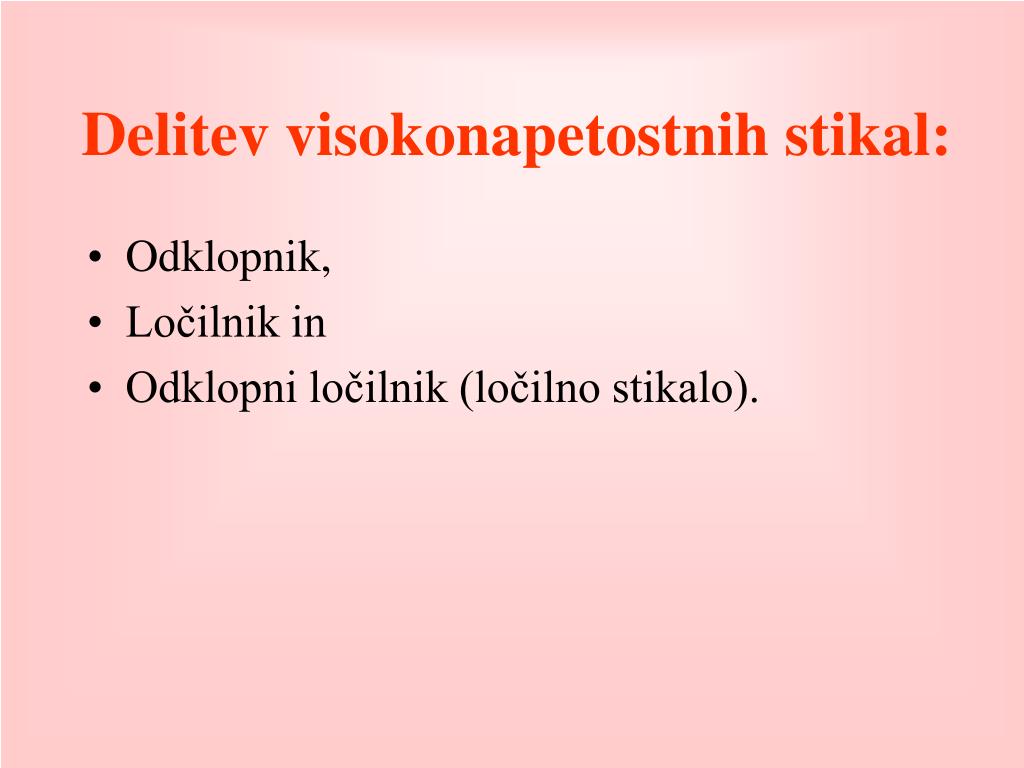

  2. Delitev visokonapetostnih stikal: • Odklopnik, • Ločilnik in • Odklopni ločilnik (ločilno stikalo).

  3. Nastanek in gašenje električnega obloka • Na proces električnega obloka vplivajo: • Termična emisija (zaradi zapuščanja elektronov žarečih površin), • Hladna emisija (zaradi velikih el. poljskih jakosti) in • Termična ionizacija (pomeni ionizacijo zaradi visokih temperatur).

  4. Električni oblok gasimo z: • Oljem, • Elektromagnetno, • S stisnjenim zrakom, • S plinom in • V vakuumu.

  5. 1. Gašenje obloka v olju: • Pri starejših izvedbah je olje služilo kot izolacija med poli in kot gasilno sredstvo, • Oblok pogasi ustvarjen plinski mehur, ki ga sestavljajo (70 – 80) % vodik in oljne pare in ta je pod pritiskom do 15 barov, • Olju je potrebno kontrolirati kvaliteto, • Slabost olja je, da gori.

  6. Načini gašenja el. obloka v olju • Gašenje z lastnim gibanjem olja, • Gašenje z vsiljenim gibanjem olja, • Magnetno gašenje obloka v olju Magnet

  7. 2. Elektromagnetno gašenje obloka • Deluje na principu sile na tokovodnik, • Magnetno polje nam lahko da kar tok, ki ga prekinjamo, zato uporabljamo posebej oblikovane kontakte v obliki črke “V”, • Ob prekinitvi tokokroga se oblok podaljšuje, nanj pa preko posebnih rež deluje magnetno polje, • Včasih spustimo oblok preko posebnih rešetk tako, da oblok razpršimo na več manjših.

  8. 3. Gašenje obloka z zračnim pihom • Oblok pogasi stisnjen zrak v trenutku, ko gre tok skozi nič, • Delovni tlak izpiha je (20 – 25) barov, • Stisnjen zrak lahko uporabimo tudi za pogon stikal.

  9. 4. Gašenje obloka s plinom • Uporabljen plin je SF6, • Pri atmosferskem tlaku ima 5 krat večjo gostoto in 2,5 krat večjo prebojno trdnost od zraka, • Delovni tlak je (2,5 – 5) barov, • Pri zunanjih izvedbah se plin SF6 rad utekočinja in zato zraven vgrajujejo grelce.

  10. 5. Gašenje obloka v vakuumu • Če tok prekinemo v vakuumu, ne more nastati termična ionizacija in s tem oblok, • Energija obloka je zelo majhna, zato so pri teh izvedbah tudi kontakti manjši.
