  1. SMARTCARDS Wie sicher sind sie wirklich? Chair-Woei Miu Smartcards 09.01.2006

  2. Gliederung 1. Was sind Smartcards? • Aufbau der Smartcards -Kontakte -Synchrone und Asynchrone Smartcards 3. Sicherheit der Smartcards - Physikalische Sicherheit - Logische Sicherheit 4. Angriffsmöglichkeiten 5. Fazit 6. Fragen? Chair-Woei Miu Smartcards 09.01.2006

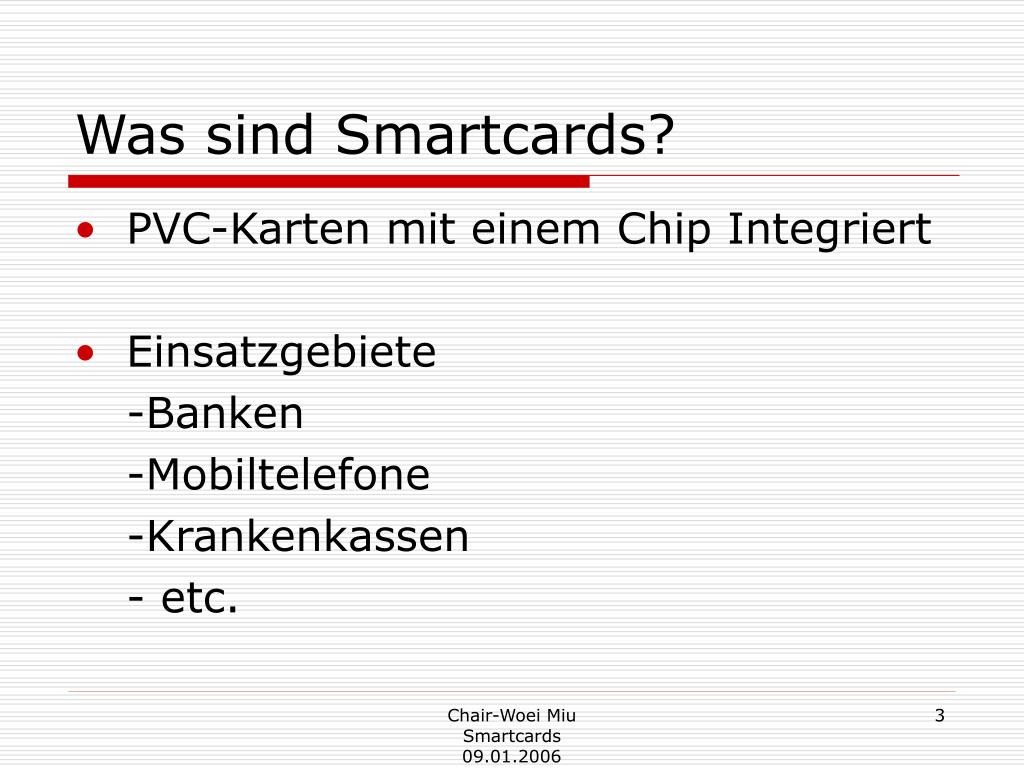

  3. Was sind Smartcards? • PVC-Karten mit einem Chip Integriert • Einsatzgebiete -Banken -Mobiltelefone -Krankenkassen - etc. Chair-Woei Miu Smartcards 09.01.2006

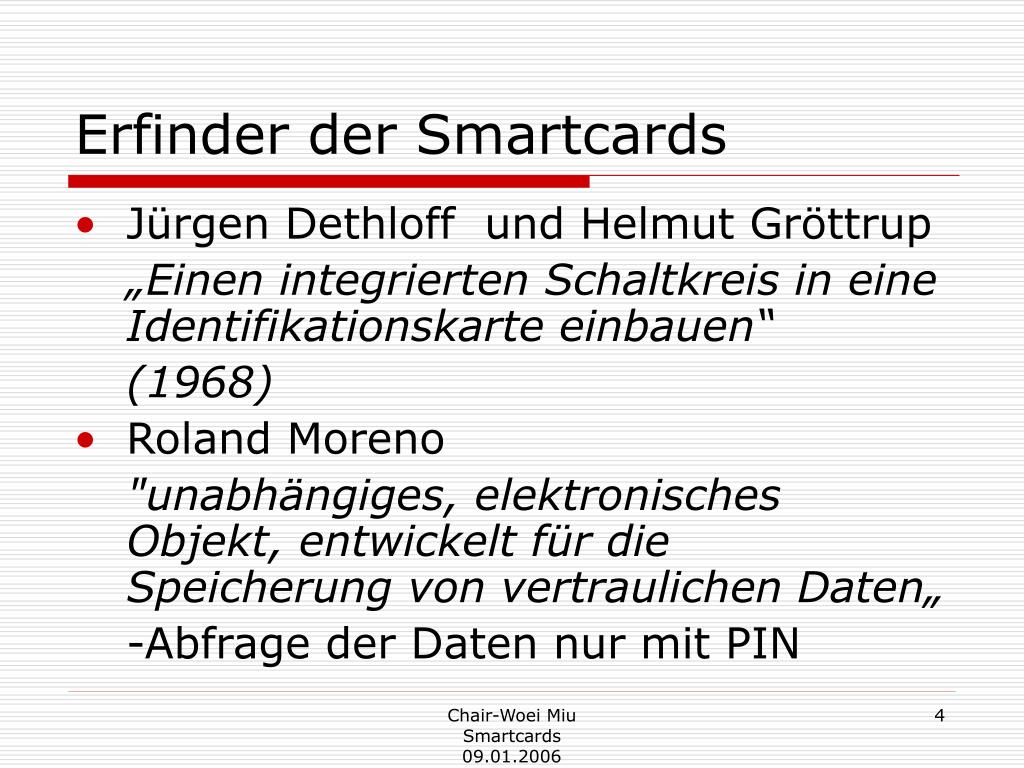

  4. Erfinder der Smartcards • Jürgen Dethloff und Helmut Gröttrup „Einen integrierten Schaltkreis in eine Identifikationskarte einbauen“ (1968) • Roland Moreno "unabhängiges, elektronisches Objekt, entwickelt für die Speicherung von vertraulichen Daten„ -Abfrage der Daten nur mit PIN Chair-Woei Miu Smartcards 09.01.2006

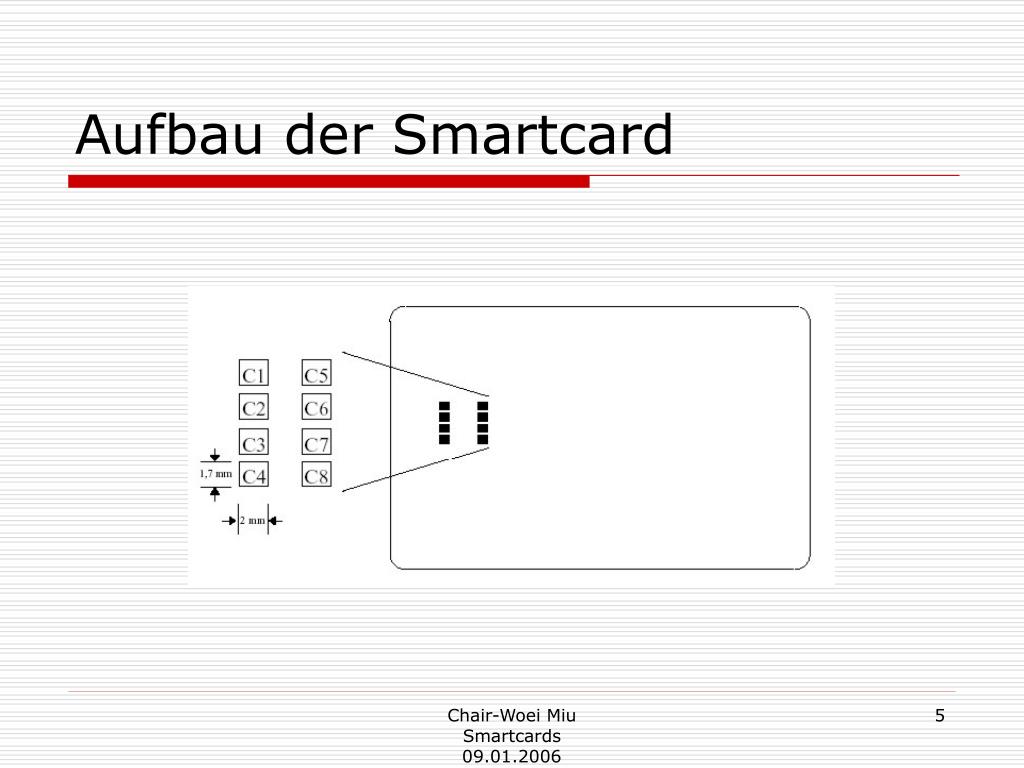

  5. Aufbau der Smartcard Chair-Woei Miu Smartcards 09.01.2006

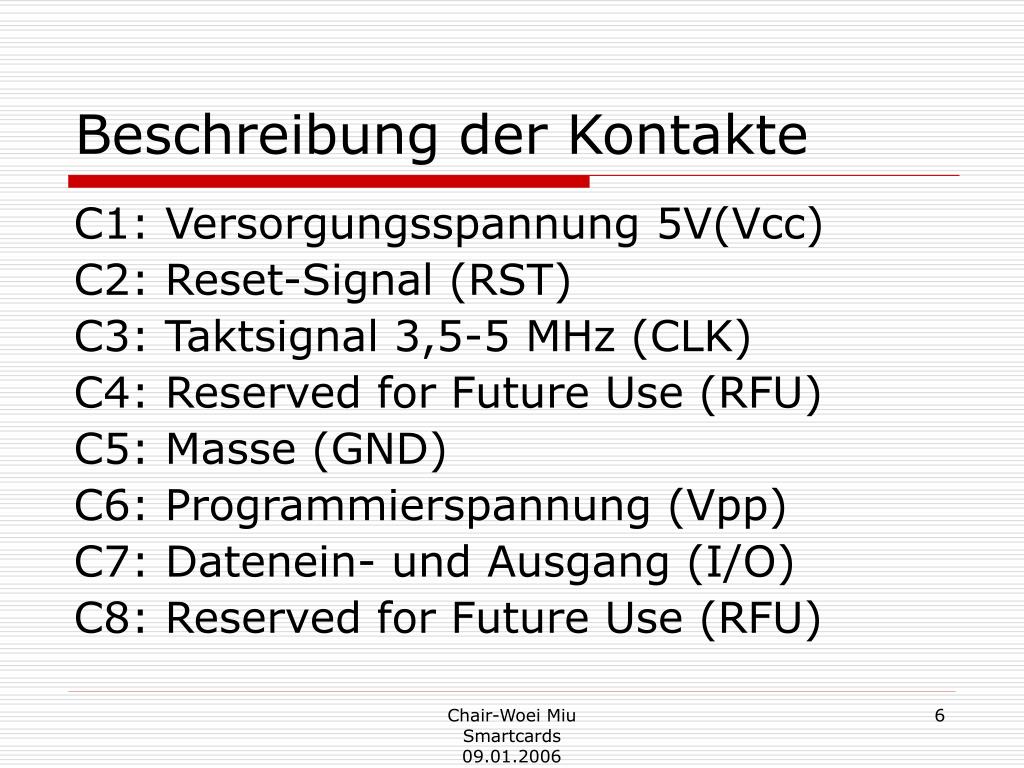

  6. Beschreibung der Kontakte C1: Versorgungsspannung 5V(Vcc) C2: Reset-Signal (RST) C3: Taktsignal 3,5-5 MHz (CLK) C4: Reserved for Future Use (RFU) C5: Masse (GND) C6: Programmierspannung (Vpp) C7: Datenein- und Ausgang (I/O) C8: Reserved for Future Use (RFU) Chair-Woei Miu Smartcards 09.01.2006

  7. Formate der Smartcards • Nach ISO 7816 genormt • ID-1: (85,60mm × 53,98mm) • ID-00: (66mm × 33mm) • ID-000: (25mm × 15mm) Chair-Woei Miu Smartcards 09.01.2006

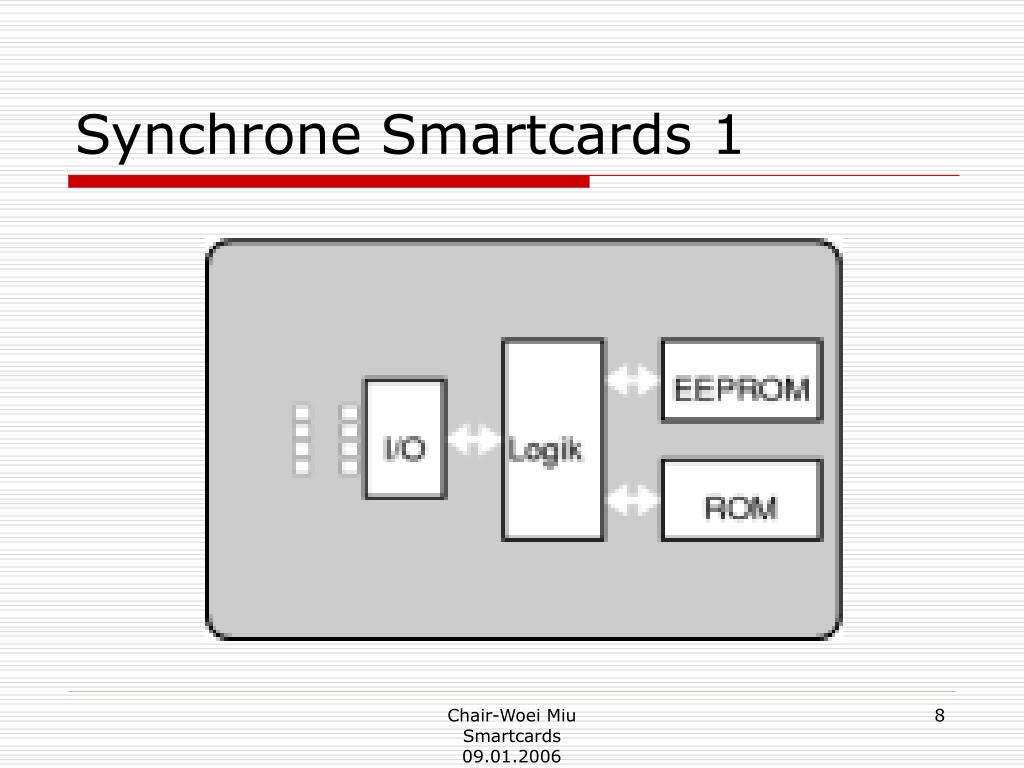

  8. Synchrone Smartcards 1 Chair-Woei Miu Smartcards 09.01.2006

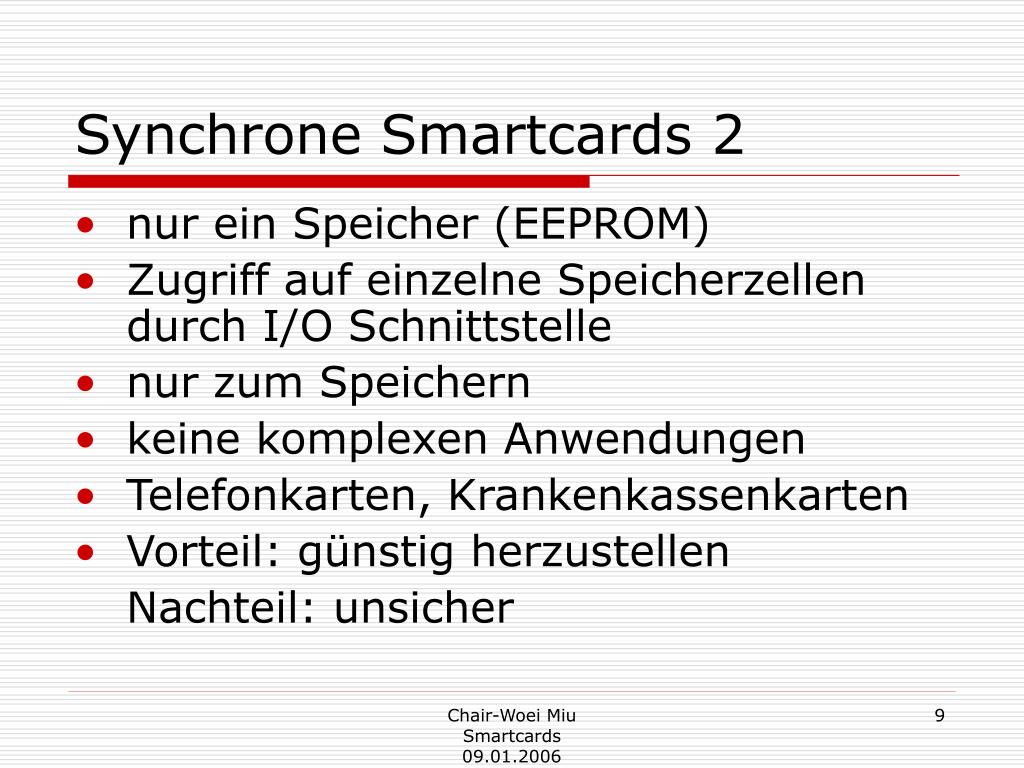

  9. Synchrone Smartcards 2 • nur ein Speicher (EEPROM) • Zugriff auf einzelne Speicherzellen durch I/O Schnittstelle • nur zum Speichern • keine komplexen Anwendungen • Telefonkarten, Krankenkassenkarten • Vorteil: günstig herzustellen Nachteil: unsicher Chair-Woei Miu Smartcards 09.01.2006

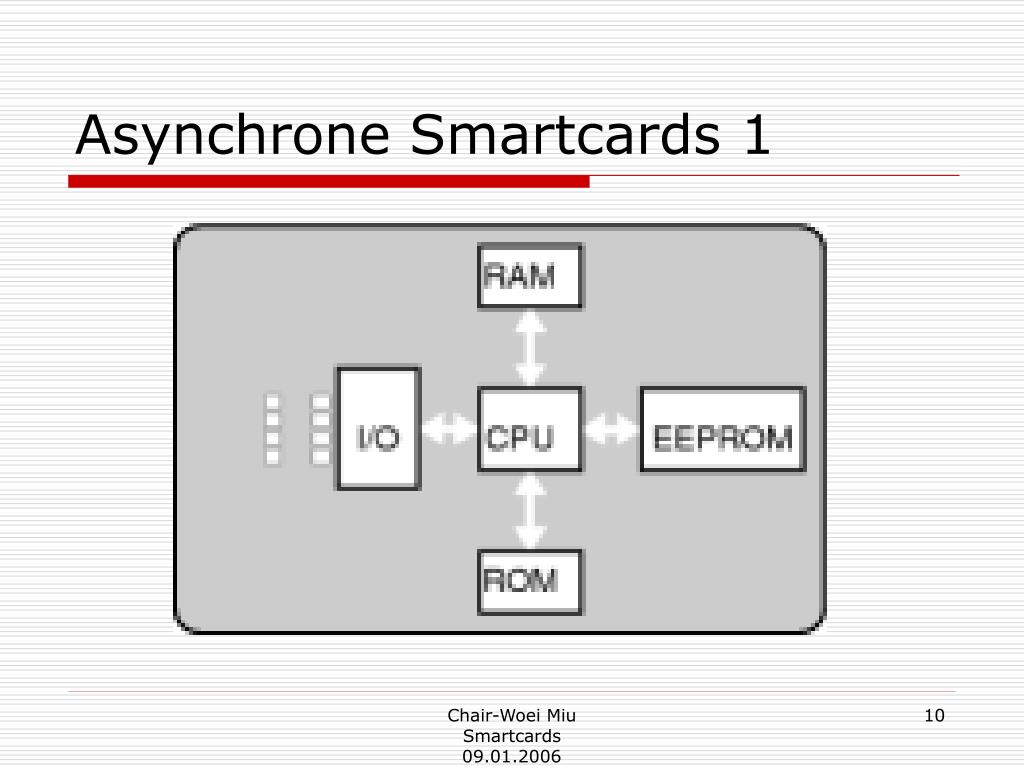

  10. Asynchrone Smartcards 1 Chair-Woei Miu Smartcards 09.01.2006

  11. Asynchrone Smartcards 2 • besitzen einen Prozessor Mikroprozessorkarten • Zugriff auf die Daten nur über den Prozessor möglich kein direkter Zugriff auf Speicher • kryptographische Verfahren • Geldkarten, SIM-Karten… • Vorteil: mehr Sicherheit Nachteil: teuer in der Herstellung Chair-Woei Miu Smartcards 09.01.2006

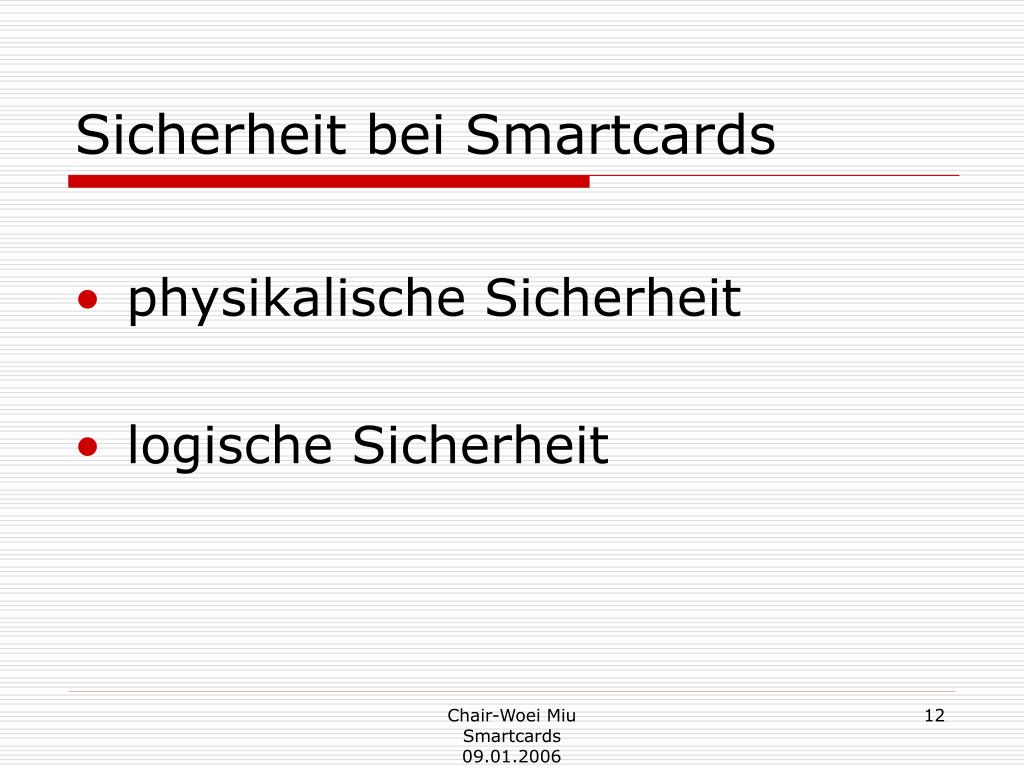

  12. Sicherheit bei Smartcards • physikalische Sicherheit • logische Sicherheit Chair-Woei Miu Smartcards 09.01.2006

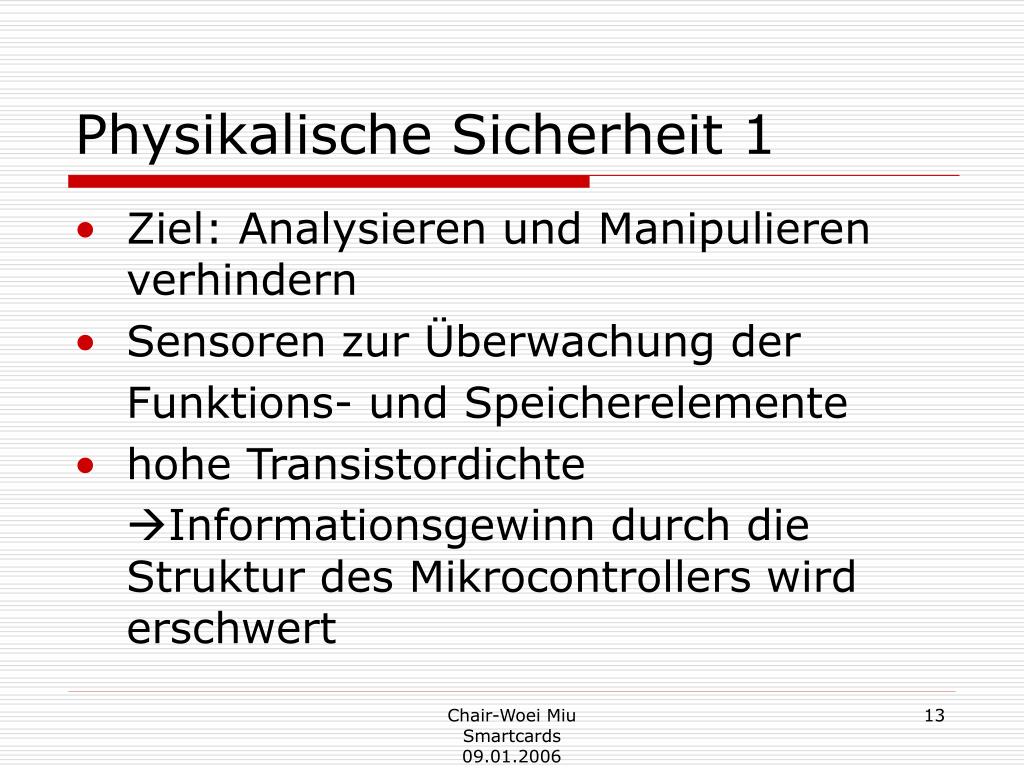

  13. Physikalische Sicherheit 1 • Ziel: Analysieren und Manipulieren verhindern • Sensoren zur Überwachung der Funktions- und Speicherelemente • hohe Transistordichte Informationsgewinn durch die Struktur des Mikrocontrollers wird erschwert Chair-Woei Miu Smartcards 09.01.2006

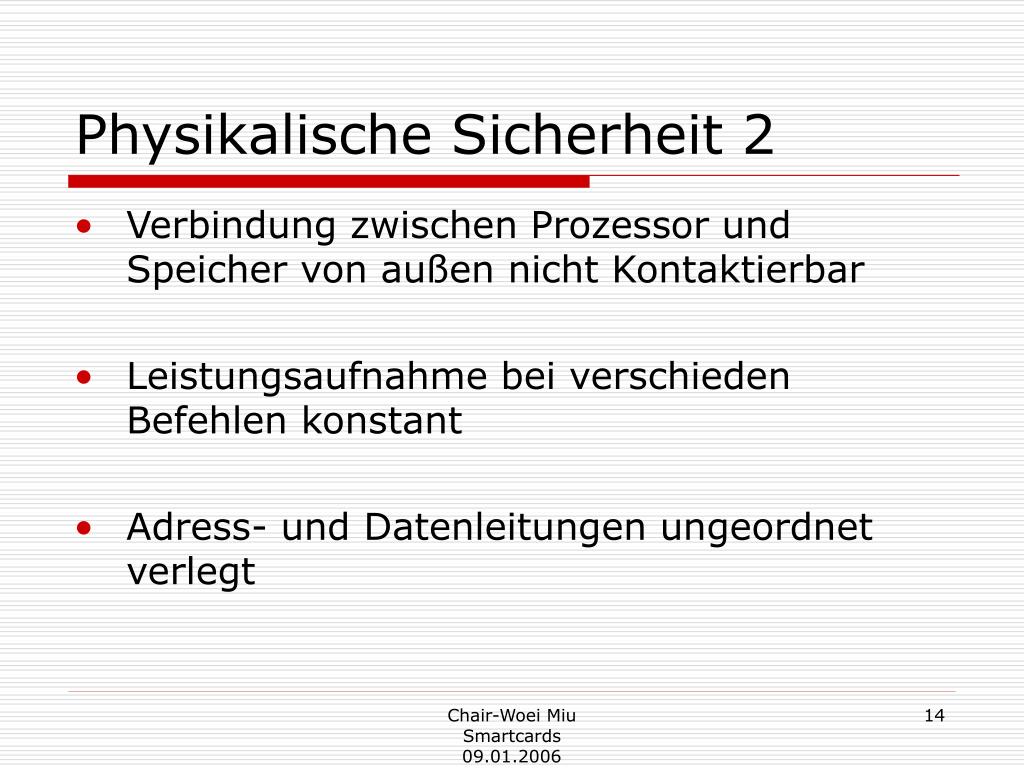

  14. Physikalische Sicherheit 2 • Verbindung zwischen Prozessor und Speicher von außen nicht Kontaktierbar • Leistungsaufnahme bei verschieden Befehlen konstant • Adress- und Datenleitungen ungeordnet verlegt Chair-Woei Miu Smartcards 09.01.2006

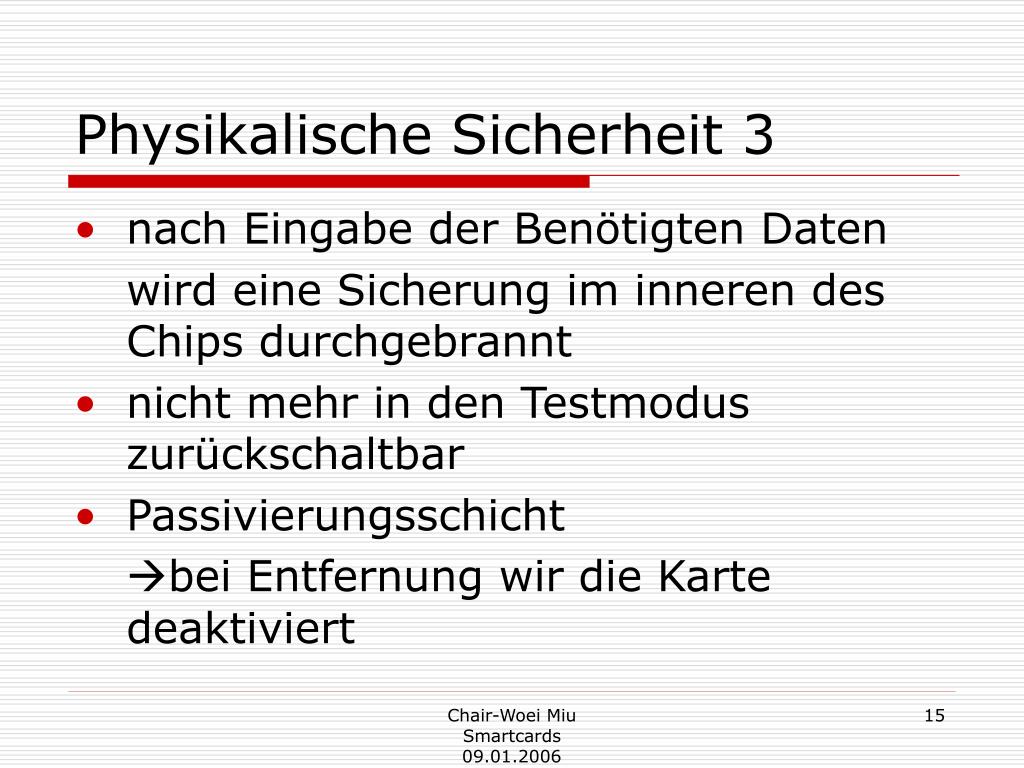

  15. Physikalische Sicherheit 3 • nach Eingabe der Benötigten Daten wird eine Sicherung im inneren des Chips durchgebrannt • nicht mehr in den Testmodus zurückschaltbar • Passivierungsschicht bei Entfernung wir die Karte deaktiviert Chair-Woei Miu Smartcards 09.01.2006

  16. Logische Sicherheit • Ziel: sichere Datensicherung und sichere Kommunikation • sichere Kommunikation durch Kryptographische Verfahren • Sichere Datensicherung Zugriff auf Daten nur über I/O und Mikroprozessor • nur Teile des Betriebssystems auf ROM gespeichert Chair-Woei Miu Smartcards 09.01.2006

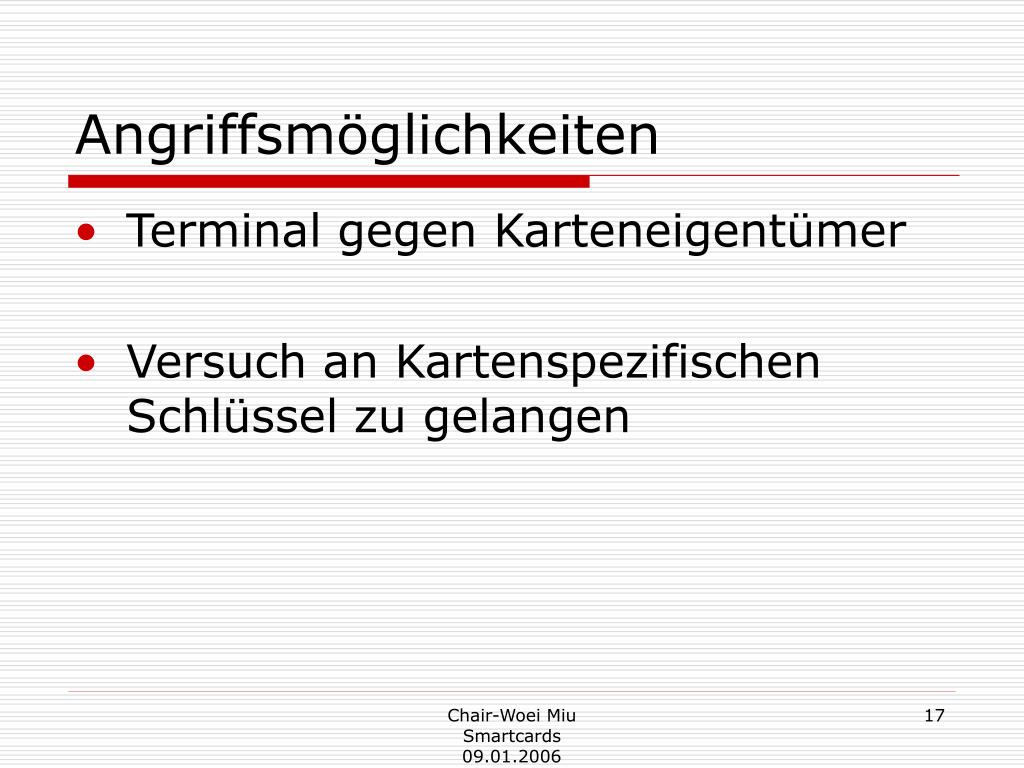

  17. Angriffsmöglichkeiten • Terminal gegen Karteneigentümer • Versuch an Kartenspezifischen Schlüssel zu gelangen Chair-Woei Miu Smartcards 09.01.2006

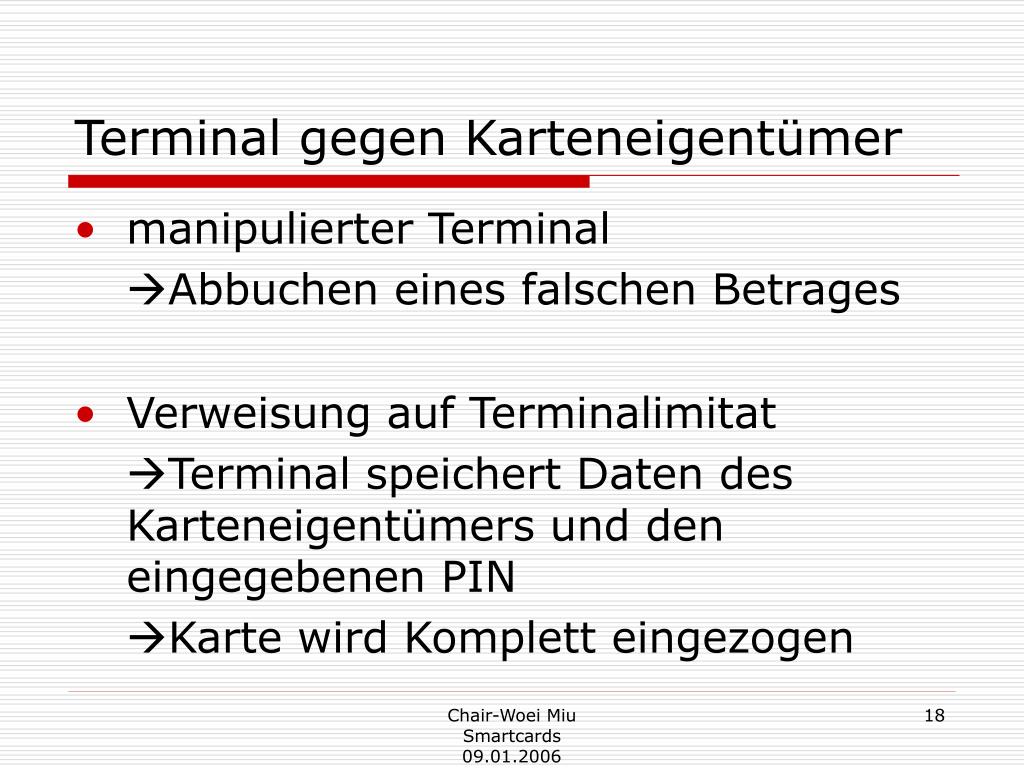

  18. Terminal gegen Karteneigentümer • manipulierter Terminal Abbuchen eines falschen Betrages • Verweisung auf Terminalimitat Terminal speichert Daten des Karteneigentümers und den eingegebenen PIN Karte wird Komplett eingezogen Chair-Woei Miu Smartcards 09.01.2006

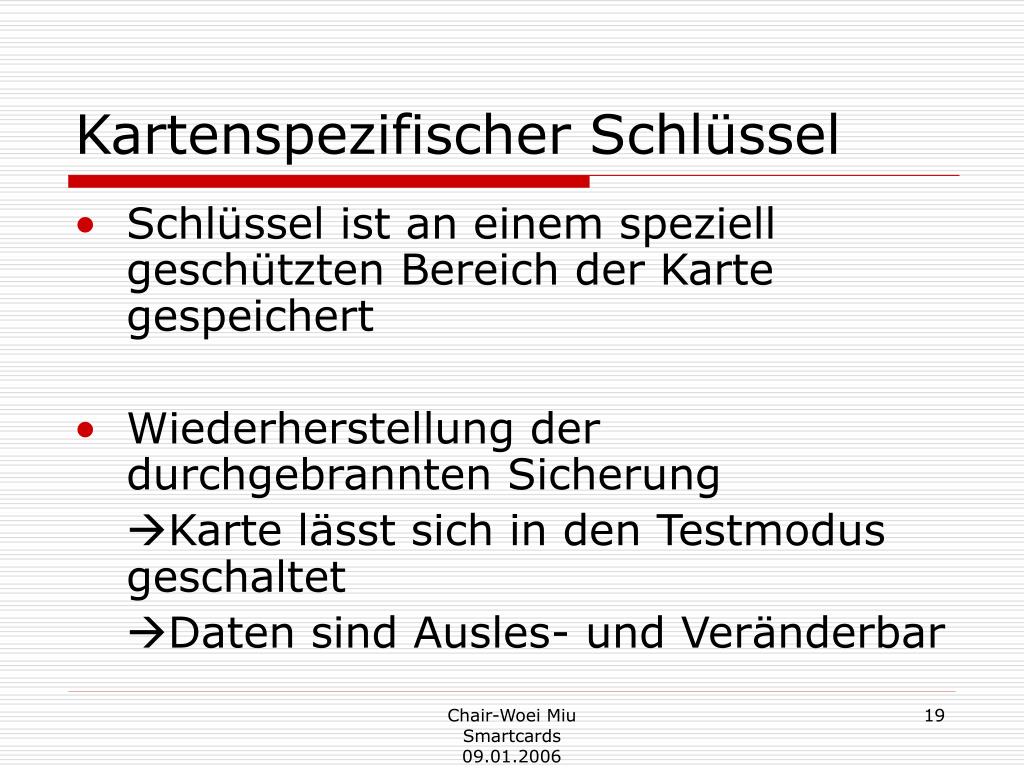

  19. Kartenspezifischer Schlüssel • Schlüssel ist an einem speziell geschützten Bereich der Karte gespeichert • Wiederherstellung der durchgebrannten Sicherung Karte lässt sich in den Testmodus geschaltet Daten sind Ausles- und Veränderbar Chair-Woei Miu Smartcards 09.01.2006

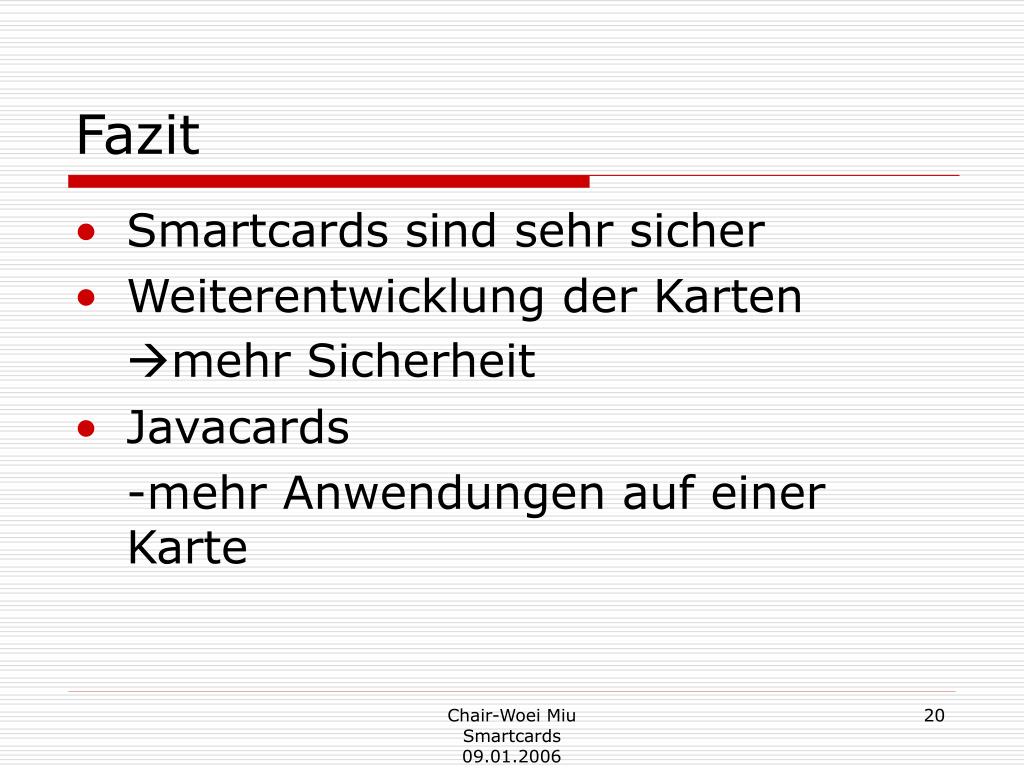

  20. Fazit • Smartcards sind sehr sicher • Weiterentwicklung der Karten mehr Sicherheit • Javacards -mehr Anwendungen auf einer Karte Chair-Woei Miu Smartcards 09.01.2006

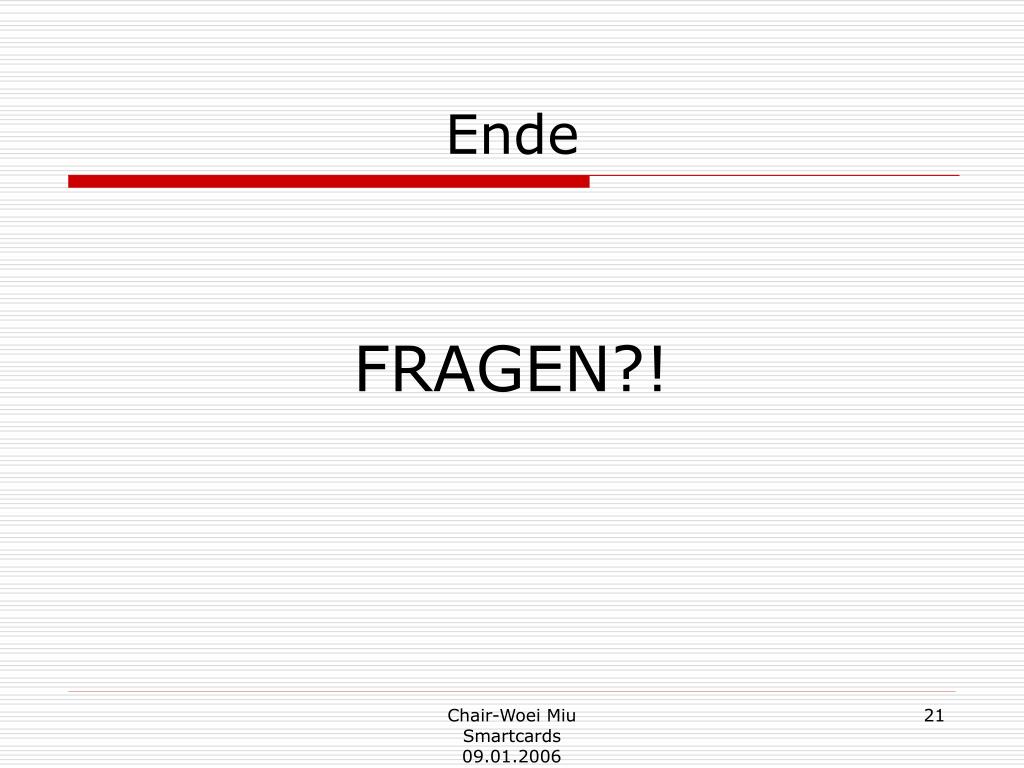

  21. Ende FRAGEN?! Chair-Woei Miu Smartcards 09.01.2006
