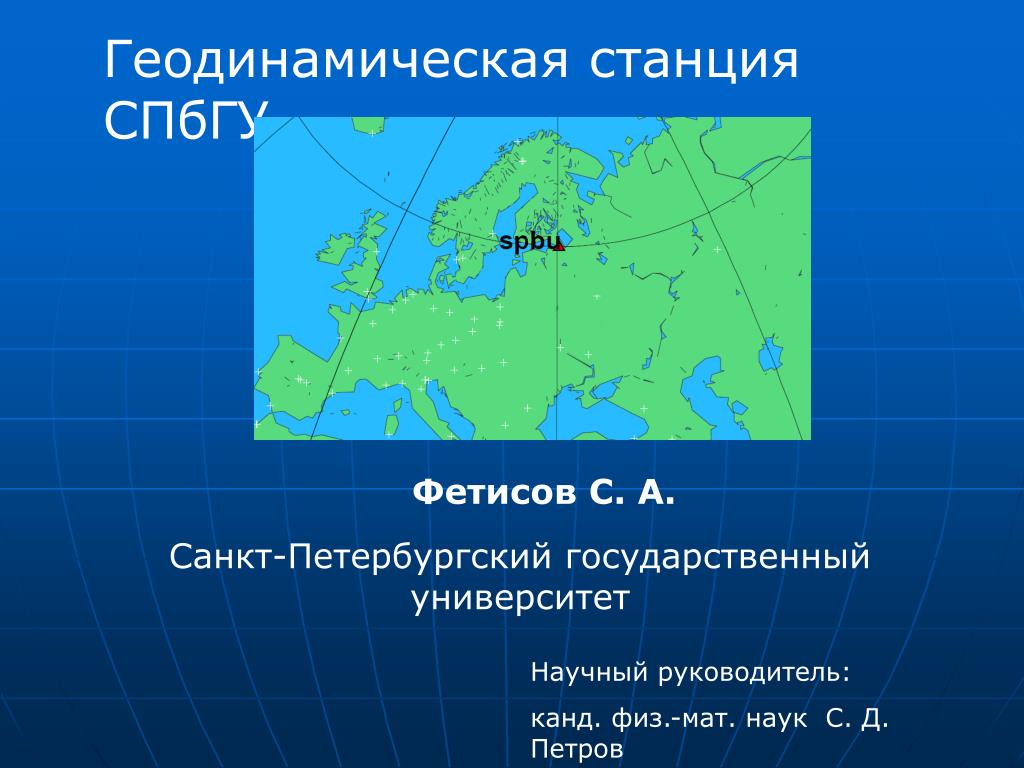

  1. Геодинамическая станция СПбГУ Фетисов С. А. Санкт-Петербургский государственный университет Научный руководитель: канд. физ.-мат. наук С. Д. Петров

  2. Принципы функционирования глобальных навигационных спутниковых систем

  3. Принципы функционирования глобальных навигационных спутниковых систем

  4. Задачи, решаемые с помощью ГНСС • осуществление глобальной доступности и улучшениеITRF • мониторинг деформации твёрдого тела Земли • мониторинг вращения Земли • мониторинг изменения гидросферы • изучение орбит спутников • мониторинг ионосферы • мониторинг тропосферы • передача времени и частоты

  5. Международная служба IGS

  6. Международная служба IGS (ГЛОНАСС-станции)

  7. Международная служба IGS

  8. Международная служба IGS (ГЛОНАСС-станции)

  9. Организация GPS/ГЛОНАСС-станции Станция начала свою работу в автоматическом режиме с 20 мая 2006 года Javad Lexon GGD 20 каналов, наблюдает все спутники в поле зрения поддерживает режимы: L1 GPS, L1/L2 GPS, L1/L2 GLONASS, L1/L2 GPS + L1/L2 GLONASS JNS Choke Ring рабочие полосы частот: 1565-1620 MHz (L1) , 1215-1265 MHz (L2) масса: 3,7 кг размеры: D 326мм H 101мм температура: от -50°C до +73°C Режим работы: Производятся суточные серии GPS/ГЛОНАСС-измерений, с интервалом 5 секунд (17280 измерений в сутки). Формат выходных данных RINEX.

  10. Организация GPS/ГЛОНАСС-станции

  11. JPS GPS/ГЛОНАСС - приемник интерфейсный модуль RS 232 RS 232 NMEA модуль управления FTP RINEX модуль дифф. коррекции модуль вывода оперативной информации модуль передачи данных RTCM GPRS Программный комплекс управления станцией

  12. Доступность ГНСС

  13. Базы: Светлое – СПбГУ - Пулково Светлое 71711.7974 / 0.0015 90006.3278 / 0.0022 Служба Времени ( СПбГУ ) 19073.3037 / 0.0031 Пулково

  14. Ряды координат станции

  15. Тектоника литосферных плит

  16. Дрейф станции , ,

  17. Базы: СПбГУ–Светлое и СПбГУ–Flin ( Канада )

  18. Основные источники ошибок • Ошибка часов приемника • Ошибка часов спутника • Ошибка эфемерид • Задержка сигнала в ионосфере • Задержка сигнала в тропосфере • Переотражение сигнала от окружающих предметов

  19. Дифференциальный режим измерений 1. Метод коррекции координат 2. Метод коррекции псевдодальностей

  20. JPS GPS/ГЛОНАСС - приемник интерфейсный модуль RS 232 RS 232 NMEA модуль управления FTP RINEX модуль дифф. коррекции модуль вывода оперативной информации модуль передачи данных RTCM GPRS Программный комплекс управления станцией

  21. Реализация дифференциальных измерений ( DGPS )

  22. Сравнение абсолютного и дифференциального режимов измерений

  23. Заключение • с мая 2006 года ведутся постоянные GPS/ГЛОНАСС-наблюдения; • разработка программного пакета обработки GPS/ГЛОНАСС-наблюдений; • реализация дифференциальных измерений с использованием систем мобильной связи; • получение рядов ПВЗ на основе GPS/ГЛОНАСС-наблюдений.

  24. Установка антенны
