  1. 2.7EFFECT OF MODIFIED ASPHALTS ON THE RUTTING BEHAVIOR OF MIXTURES 向後 憲一

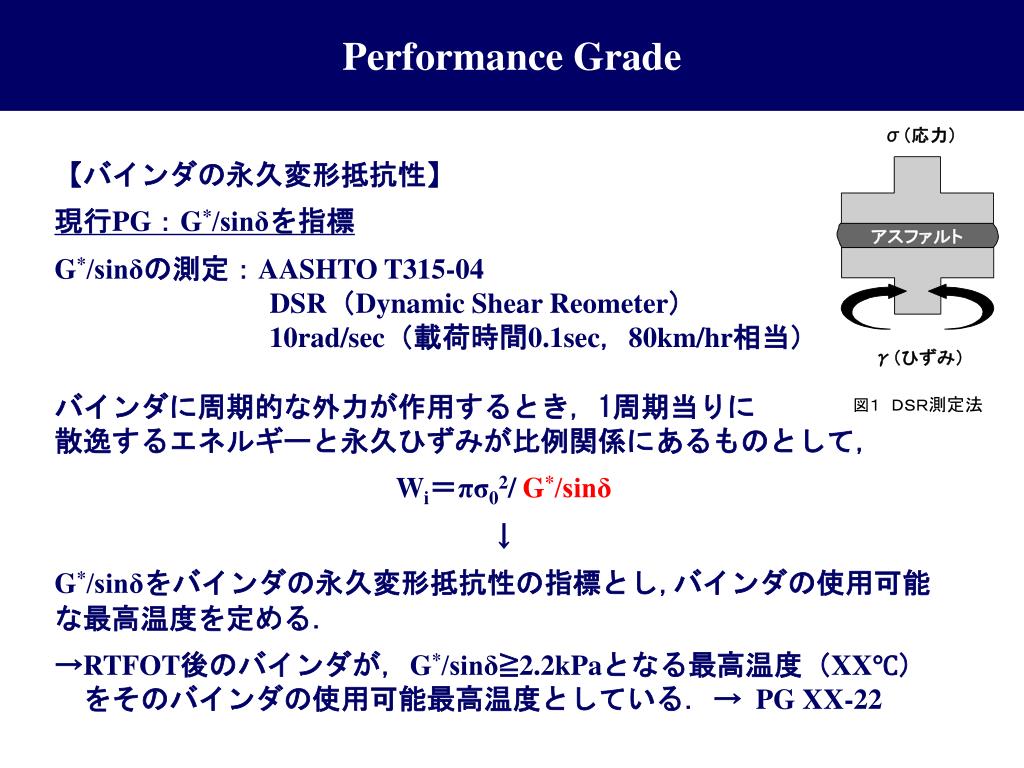

  2. Performance Grade 【バインダの永久変形抵抗性】 現行PG：G*/sinδを指標 G*/sinδの測定：AASHTO T315-04 DSR（Dynamic Shear Reometer） 10rad/sec（載荷時間0.1sec，80km/hr相当） バインダに周期的な外力が作用するとき，1周期当りに 散逸するエネルギーと永久ひずみが比例関係にあるものとして， Wi＝πσ02/ G*/sinδ ↓ G*/sinδをバインダの永久変形抵抗性の指標とし,バインダの使用可能な最高温度を定める． →RTFOT後のバインダが，G*/sinδ≧2.2kPaとなる最高温度（XX℃） 　をそのバインダの使用可能最高温度としている．→ PG XX-22

  3. Effect of binder type on permanent strain 【試験方法】 AASHTO T320-03 SSTによるアスファルト混合物の永久せん断ひずみの測定 試験条件： RSCH（Repeated Shear test at Constant Height）， 70℃，207kPa 【結果】 同じPGグレード(G*/sinδが同レベル) であっても，改質方法の異なるバインダを使用した混合物は，永久ひずみの増加率に違いがある． ↓ 改質バインダを含めて，バインダの永久変形抵抗性を評価する場合，G*/sinδは信頼できる指標とはいえない．

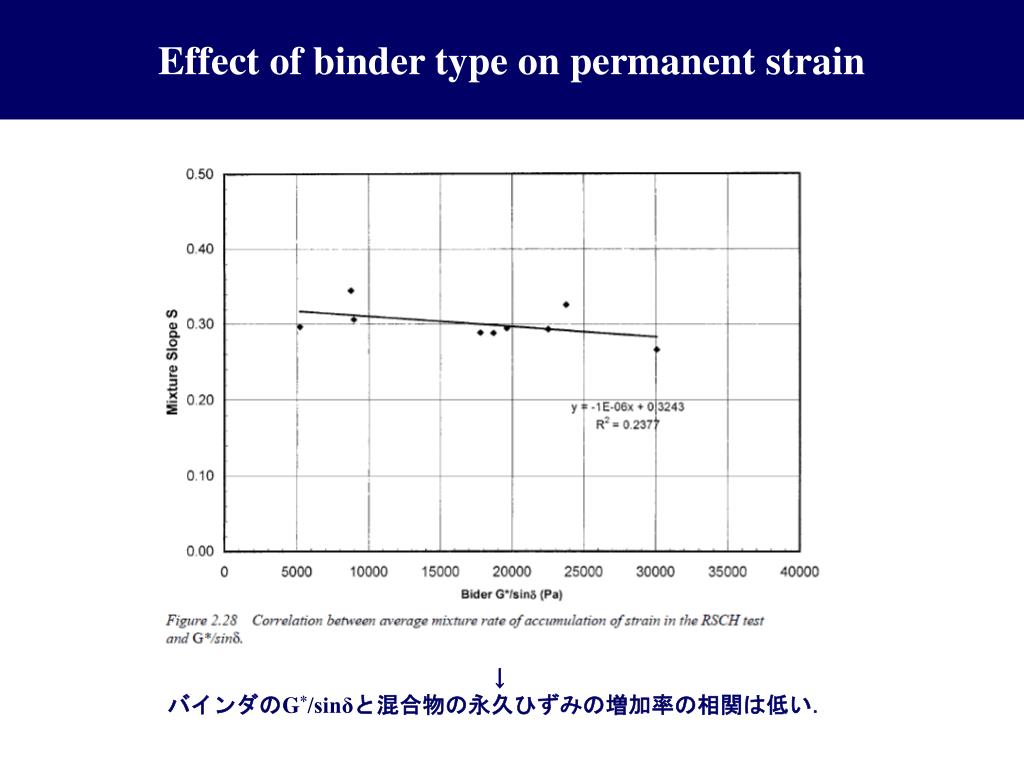

  4. Effect of binder type on permanent strain ↓ バインダのG*/sinδと混合物の永久ひずみの増加率の相関は低い．

  5. Repeated Creep Test DSRによるバインダの繰返しクリープ試験 70℃，300Pa，[1sec載荷＋9sec非載荷]×100回 同じPGグレードでも，改質方法の異なるバインダは，永久ひずみの増加率に差がある． 　　　　　　　↑　　 弾性回復（遅延弾性）の程度が異なる．

  6. Repeated Creep Test バインダの永久ひずみの増加率（S）と混合物の永久ひずみの増加率の相関は高い（G*/sinδと比べて）． 　　　　　　　　　　　↓　　 Sに関連する新たな指標を採用することが望ましい．

  7. New Parameter for Rutting Resistance バインダの永久変形抵抗性の新たな指標： Gv (Pa) 繰返しクリープ試験における，クリープコンプライアンスの粘性要素(Jv)の逆数
