IAR Embedded Workbench Setting Procedure. 1. 초기 구동 화면. 2. 새로운 Project 만들기. Create new project in current workspace.
E N D
2. 새로운 Project 만들기 Create new projectin current workspace • 일단 current workspace는 개발하고자 하는 모든 작업 파일 들이 존재하는, 컴퓨터 하드 디스크 상의 Directory로 이해하시는 것이 쉬울 듯 합니다.우선 사용하시는 컴퓨터에 다음과 같은 경로에 작업 directory를 만들기 바랍니다.D:\user\name\AVR\project_making_test
2. 새로운 Project 만들기 C • C 로 표시된 menu에서 + 기호를 눌러 봅시다.
2. 새로운 Project 만들기 AVR Studio 4 compatible output • 서두에서 언급한 바와 같이 IAR embedded workbench에서 작성되고 compile된 개발 소스는 AVR Studio4 라는 software를 이용해 debugging 작업을 하게 됩니다. • 따라서 여러분은 IAR embedded workbench를 통해 AVR Studio 4에 적합한 형식으로 여러분의 소스를 개발해야 합니다. Press “ OK”
2. 새로운 Project 만들기 • 이미 만들어 두었던 폴더에 project_001이라는 이름의 파일을 저장합니다. Press “ OK”

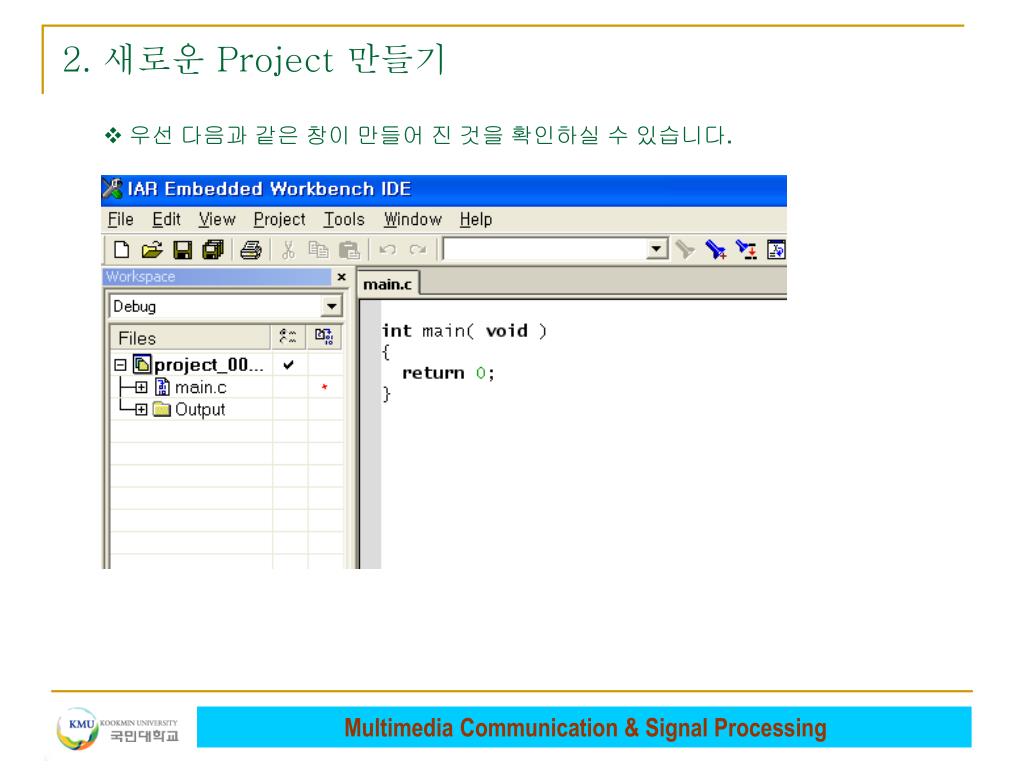

2. 새로운 Project 만들기 • 우선 다음과 같은 창이 만들어 진 것을 확인하실 수 있습니다.
2. 새로운 Project 만들기 • IAR embedded workbench의 file menu에서 save As 메뉴를 선택합니다.
2. 새로운 Project 만들기 • Save As 창이 나타나면 파일 이름에 project_001을 입력합니다. Press “ 저장”
2. 새로운 Project 만들기 • 다음과 같이 손가락 운동을 한번 해 보도록 합시다. 무조건 입력해 보세요

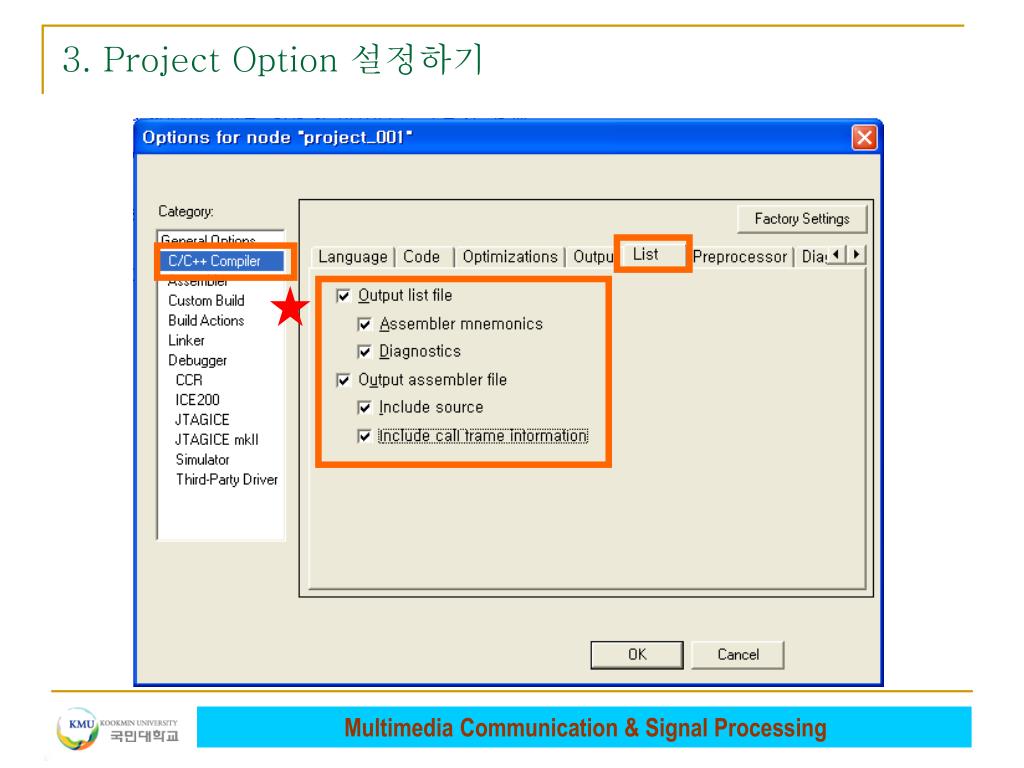

3. Project Option 설정하기 • IAR embedded workbench는 무수히 많은 micro processor를 compile 할 수 있는 소프트웨어로서, 우리가 ATMEGA128이라는 micro processor를 사용하기 위해서는 이에 필요한 항목을 선택해 주는 과정이 필요하다.

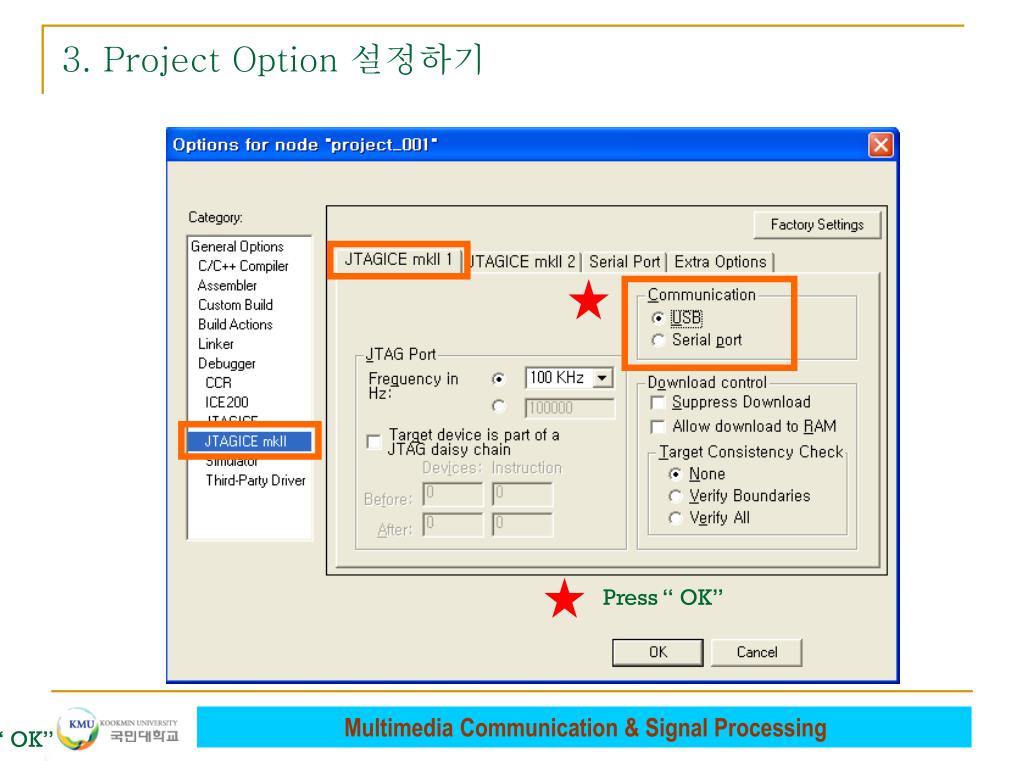

3. Project Option 설정하기 Press “ OK” Press “ OK”
4. Project Compile 또는 Press “ F7”
4. Project Compile • compile 결과 창에 다음과 같은 메시지가 출력되면 에러가 없다는 것을 의미한다.
4. Project Compile • 다음과 같이 입력문자를 바꾸어 보고 다시 한번 compile을 해 보세요. Press “ F7”

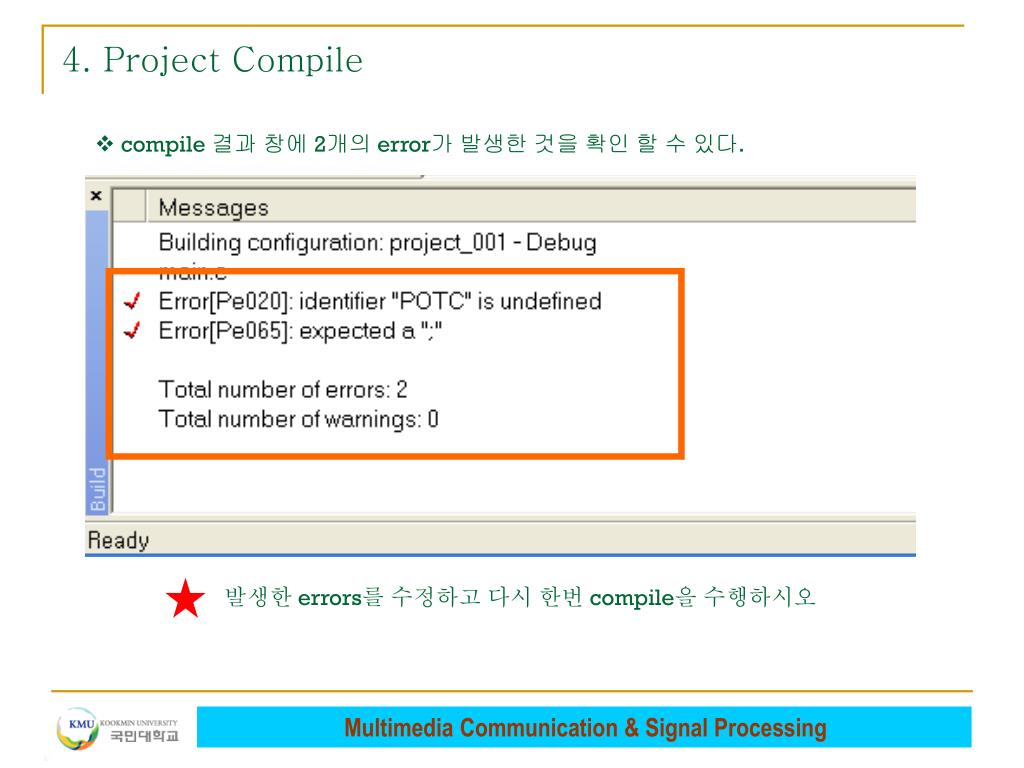

4. Project Compile • compile 결과 창에 2개의 error가 발생한 것을 확인 할 수 있다. 발생한 errors를 수정하고 다시 한번 compile을 수행하시오
5. Save Workspace • 모든 작업이 끝났을 경우 작업을 하던 Workspace를 저장한다.
5. Save Workspace • 편의상 project name과 동일하게 “ project-001”로 저장한다. Press “ 저장 ”

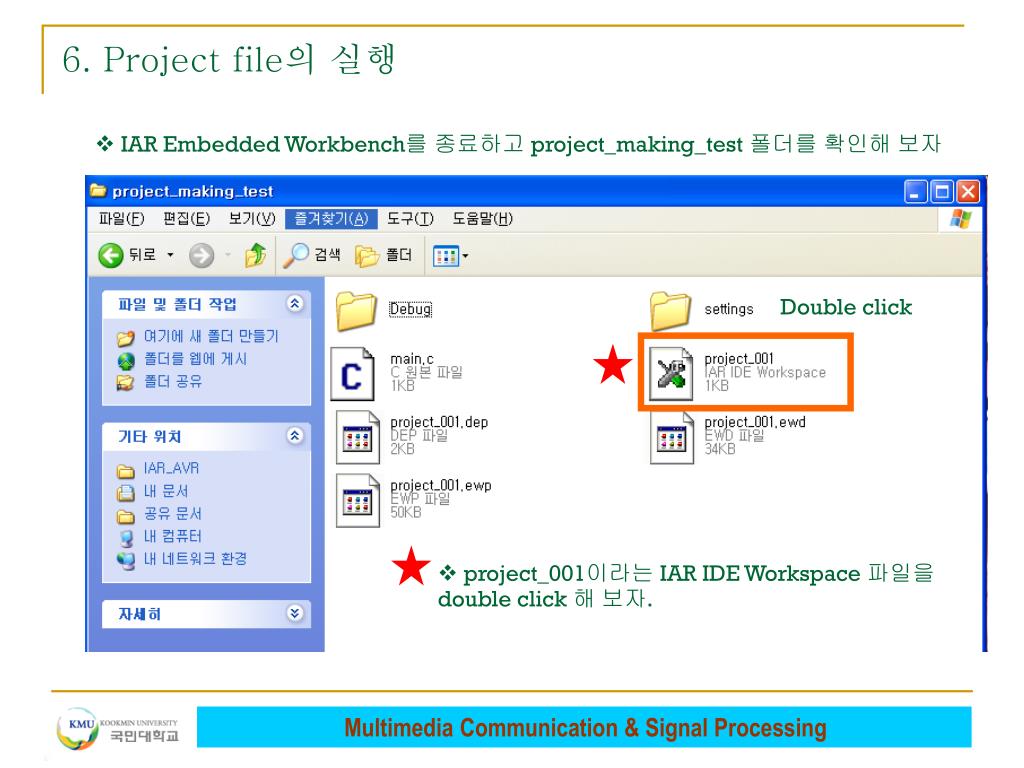

6. Project file의 실행 • IAR Embedded Workbench를 종료하고 project_making_test 폴더를 확인해 보자 Double click • project_001이라는 IAR IDE Workspace 파일을 double click 해 보자.
