Presentation Transcript

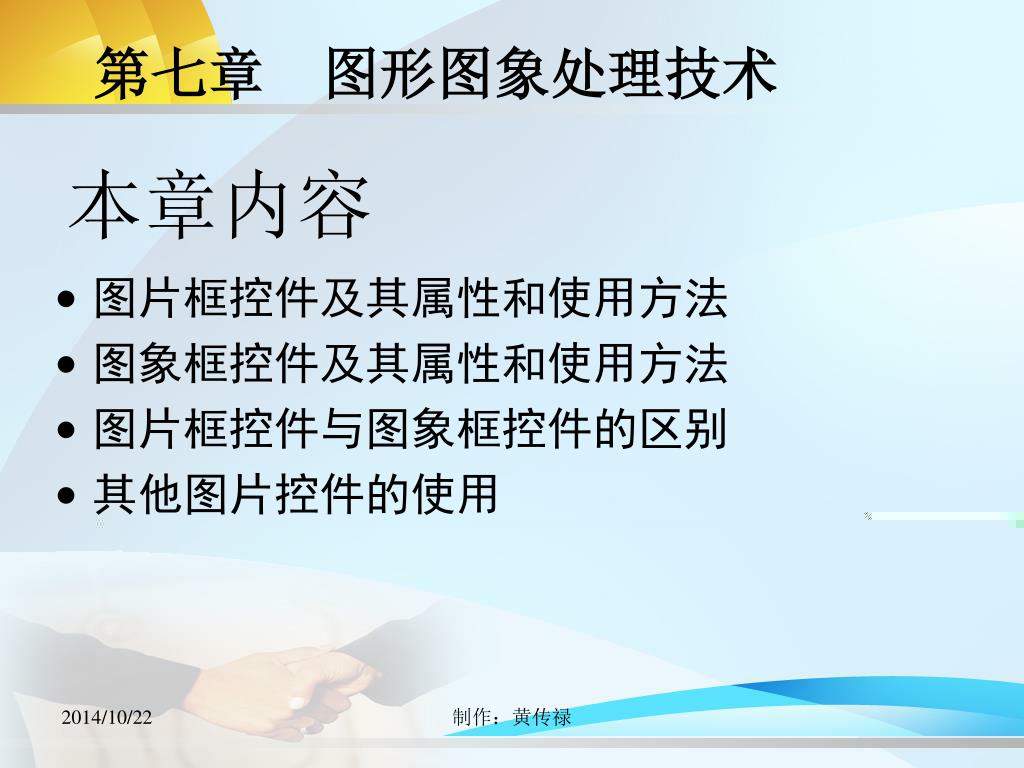

  1. 本章内容 第七章　图形图象处理技术 • 图片框控件及其属性和使用方法 • 图象框控件及其属性和使用方法 • 图片框控件与图象框控件的区别 • 其他图片控件的使用 制作：黄传禄

  2. 7.1.1图片框控件 • 图片框控件主要用于显示图片，或作为其他控件的容器，可以把图片框看作窗中窗。可以在属性中通过picture设置，或在程序中使用LoadPicture函数装载图片文件。 • 图片框可以显示下列图形文件： 位图（bmp、dib文件） 图标（.ico,.cur文件32*32 16*16） JPEG:8位或24位颜色。 GIF:压缩位图，支持256色。 制作：黄传禄

  3. 图片框控件的主要属性 • Align: 决定图片框在窗体中的位置， • 0：任意位置 • 1、2、3、4分别为顶、底、左、右对齐。宽，高取窗体的宽，高。 • AutoRedraw:可以通过调用PRINT方法向图片框中输出文本，也可以调用画图函数(Cricle,Line,Pset)画图，通过DrawWith,FillColor,FillStyle等属性对图片着色、填充图案。为了不让上层图形盖住下层图，要使用自动重画功能。 制作：黄传禄

  4. 图片框属性（2） • AutoSize 属性用于决定所设图片框是否要根据图片大小来自动调整其寸，（默认为False不调整，自动去掉多出的部分)要设计为TRUE。 • 图片控件功能全，但是要消耗大量的系统资源，如果只打算显示图片，那么最好使用图象控件，但在图象控件上不能显示文字，不能利用Pset,Line,Circle等方法在其上画图。 制作：黄传禄

  5. (1) 图片框(PictureBox)和图像控件(Image)的异同 都能用来显示图形或图片：位图(.bmp)、图标(.ico)、图元(.wmf)、 JPEG或GIF等 主要区别： 图片框中可以包含其它控件，而图像框不能。 图片框可支持各种图形方法和打印方法，而图像框不能。 图像框比图片框占用的内存少，显示速度快。 图片框和图像框的操作 制作：黄传禄

  6. (2) 将图片加载到窗体、图片框或图像框中的操作 窗体设计时 设置Picture属性 或 “复制”/“剪切”图像→“粘贴” 如果要取消图片，将Picture属性重新设置为(None) 主要程序设计方法为 用LoadPicture函数，例如： Form1.Picture = LoadPicture("C:\windows\backgrnd.gif") Form1.Picture = LoadPicture( ) '清除图片 复制其它对象的图片，例如： Picture1.Picture = Image1.Picture 制作：黄传禄

  7. (3) 调整图片大小 图片框：AutoSize属性设置控件是否按装入的图片大小自动调整尺寸，缺省值False。但图元文件(.wmf)例外，AutoSize为TRUE时，装入的图形会自动调整大小以适应图片框。 图像框：Stretch属性为False(缺省值)，控件自动调整大小以适应装载的图形的尺寸；Stretch属性为True，则加载的图形自动调整大小以适应控件，即，调整图像框可实现图形的放大和缩小 。 窗体：不随装载的图片大小而自动改变，图片大于窗体的部分将被裁剪掉。 制作：黄传禄

  8. (4) 控件的边框样式 BordeStyle属性：0(无边框)、1(有边框) 图片框：BordeStyle属性缺省值为1 图像框： BordeStyle属性缺省值为0 制作：黄传禄

  9. 例7 图片框和图像框应用示例 Image1的属性设置： Stretch为True BordeStyle为1 Height和Width均为1800 '在窗体的通用段声明模块变量： Dim n As Integer 'n记录图片框中的输出项数 Private Sub Form_Load() n = 0 'n赋初值 End Sub 制作：黄传禄

  10. 图片框和图像框应用示例 制作：黄传禄

  11. '单击“放大”按钮 Private Sub Command1_Click() Image1.Width = Image1.Width * 1.25 Image1.Height = Image1.Height * 1.25 Picture1.Print "放大图片" : n = n + 1 If n = 10 Then Picture1.Cls: n = 0 End Sub '单击“缩小”按钮 Private Sub Command2_Click() Image1.Width = Image1.Width * 0.75 Image1.Height = Image1.Height * 0.75 Picture1.Print "缩小图片" : n = n + 1 If n = 10 Then Picture1.Cls: n = 0 End Sub 制作：黄传禄

  12. Private Sub Command3_Click() '单击“还原”按钮 Picture1.Cls Image1.Height = 1800 Image1.Width = 1800 End Sub 制作：黄传禄

  13. 直线控件 功能：在窗体、框架或图片框中绘制线条 移动和调整线条大小 设置X1、X2、Y1、Y2属性 其中，X1、Y1－左端点坐标，X2、Y2－右端点坐标 设置线条的颜色和样式 设置BoderColor和BordeStyle属性 注意：若BorderStyle=0，BorderColor属性不起作用（Borderstyle=0时，表示透明） 设置线条的宽度 设置BorderWidth属性 2. 直线及其他控件 制作：黄传禄

  14. 形状控件 功能：在窗体上绘制有规则的图形 Shape属性设置控件的具体形状 制作：黄传禄

  15. 形状控件的应用实例 例：利用形状控件和定时器控件来制作简单动画，设计界面如下： 制作：黄传禄

  16. 代码分析与演示 Private Sub Command1_Click() Timer1.Enabled = True End Sub Private Sub Command2_Click() Timer1.Enabled = False End Sub 制作：黄传禄

  17. 代码分析与演示 Private Sub Form_Load() Picture1.Left = ScaleWidth End Sub Private Sub Timer1_Timer() With Picture1 .Left = .Left - 100 If .Left + .Width < 0 Then .Left = ScaleWidth End If End With End Sub 制作：黄传禄

  18. 7.4 pset、Line、Circle方法 １画点(Pset) pset方法可以用于在指定的位置(x,y),用指定的颜色画点．语法格式为： ［object.］Pset [step] (x,y)[,color] 例：在picture1 中画一红色的点 picture1.pset(200,200),vbred 制作：黄传禄

  19. 7.4 pset、Line、Circle方法 ２画线或矩形(Line) Line方法可用于画直线或矩形．语法格式为： ［object.］Line[[step](x1,y1)-step](x2,y2),[color],[B][F]] 例１：在picture1中以当前坐标位置为起点，以坐标位置(200,200)为终点，以前景色画一矩形 picture1.Line-(200,200), ,B 例２：以绿色画一矩形并用绿色填充 Line(100,100)-(1000,1000),RGB(0,255,0),BF 制作：黄传禄

  20. 7.4 pset、Line、Circle方法 3 画圆、椭圆、扇形和弧线(Ｃircle) Ｃircle方法可用于画圆、椭圆、扇形和弧线等 (1)画圆语法格式： [object.]Ｃircle[step](x,y),radius [,color] 例：在坐标100,100处用红色画半径为50的圆 Ｃircle(100,100),50,vbRed (2)画圆弧或扇形语法格式： [object.]Ｃircle[step](x,y),radius [,color]，start,end 制作：黄传禄

  21. 7.4 pset、Line、Circle方法 4 画椭圆语法格式： [object.]Ｃircle[step](x,y),radius [,color]，［start］,［end］,aspect aspect为圆的纵横比（垂直半径／水平半径） 若大于１，aspect为垂直半径，相当于标准的圆被水平压缩 若小于１，aspect为水平半径，相当于标准的圆被垂直压缩 制作：黄传禄

  22. 7.4 pset、Line、Circle方法 例：当单击窗体的时，显示纵横比为２和0.5的两个椭圆 private sub Form_Click() Scale(0,0)-(5,5) cls circle(2,3),0.5, , , ,2 circle(4,3),0.5, , , ,0.5 end sub 制作：黄传禄

  23. 本章小结 1图片框控件Picture和图象控件Image 2 坐标系统和颜色 3 线条控件Ｌine和形状控件Shape绘制简单图形 ４pset、Line、Circle方法 课后习题 制作：黄传禄
