  1. SISTEM SUSPENSI Oleh DanialMandala Putra MisruRazi Darman AbdGaffar Ahmad S.

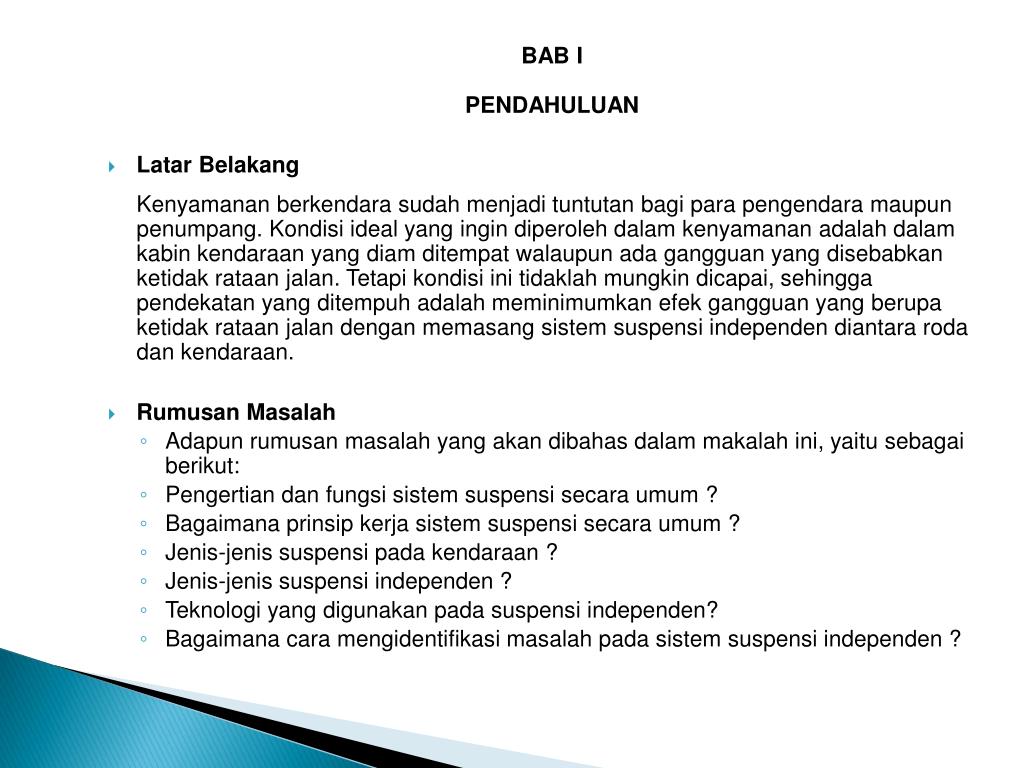

  2. BAB I PENDAHULUAN • LatarBelakang Kenyamananberkendarasudahmenjadituntutanbagiparapengendaramaupunpenumpang. Kondisi ideal yang ingindiperolehdalamkenyamananadalahdalamkabinkendaraan yang diamditempatwalaupunadagangguan yang disebabkanketidakrataanjalan. Tetapikondisiinitidaklahmungkindicapai, sehinggapendekatan yang ditempuhadalahmeminimumkanefekgangguan yang berupaketidakrataanjalandenganmemasangsistemsuspensiindependendiantararodadankendaraan. • RumusanMasalah • Adapunrumusanmasalah yang akandibahasdalammakalahini, yaitusebagaiberikut: • Pengertiandanfungsisistemsuspensisecaraumum ? • Bagaimanaprinsipkerjasistemsuspensisecaraumum ? • Jenis-jenissuspensipadakendaraan ? • Jenis-jenissuspensiindependen ? • Teknologi yang digunakanpadasuspensiindependen? • Bagaimanacaramengidentifikasimasalahpadasistemsuspensiindependen ?

  3. TUJUAN Adapuntujuan yang hendakdicapaisetelahmempelajarimakalahini, yaitusebagaiberikut: • Mahasiswadapatmengetahuipengertiandanfungsisistemsuspensisecaraumum ? • Mahasiswadapatmengetahuiprinsipkerjasistemsuspensisecaraumum ? • Mahasiswadapatmengetahuijenis-jenissuspensipadakendaraan ? • Mahasiswadapatmengetahuijenis-jenissuspensiindependen ? • Mahasiswadapatmengetahuiteknologi yang digunakanpadasuspensiindependen ? • Mahasiswadapatmengetahuicaramengidentifikasimasalahpadasistemsuspensiindependen ?

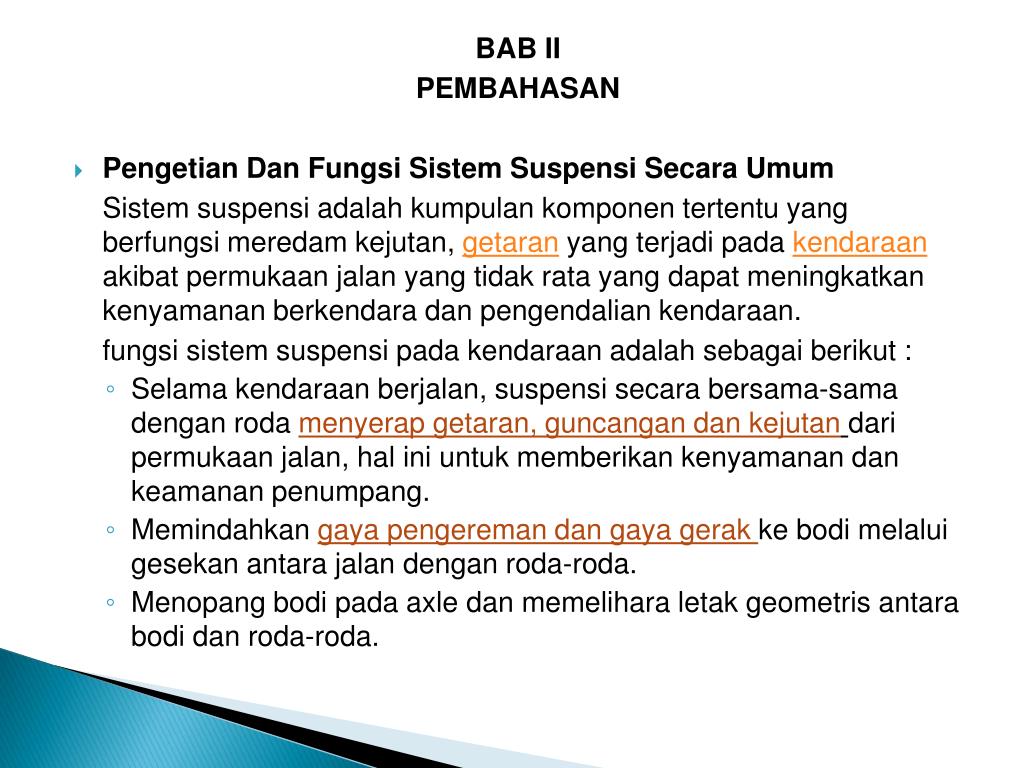

  4. BAB II PEMBAHASAN • Pengetian Dan FungsiSistemSuspensiSecaraUmum Sistemsuspensiadalahkumpulankomponentertentu yang berfungsimeredamkejutan, getaran yang terjadipadakendaraanakibatpermukaanjalan yang tidak rata yang dapatmeningkatkankenyamananberkendaradanpengendaliankendaraan. fungsisistemsuspensipadakendaraanadalahsebagaiberikut : • Selamakendaraanberjalan, suspensisecarabersama-samadenganrodamenyerapgetaran, guncangandankejutandaripermukaanjalan, haliniuntukmemberikankenyamanandankeamananpenumpang. • Memindahkangayapengeremandangayagerakkebodimelaluigesekanantarajalandenganroda-roda. • Menopangbodipada axle danmemeliharaletakgeometrisantarabodidanroda-roda.

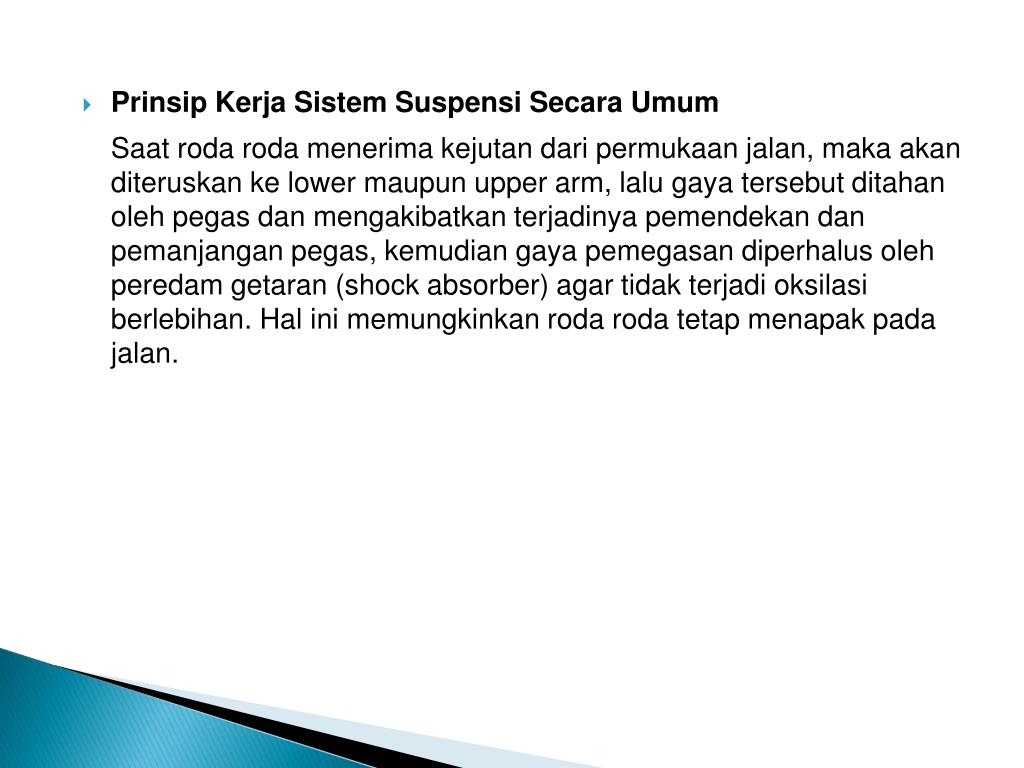

  5. PrinsipKerjaSistemSuspensiSecaraUmum Saatrodarodamenerimakejutandaripermukaanjalan, makaakanditeruskanke lower maupun upper arm, lalugayatersebutditahanolehpegasdanmengakibatkanterjadinyapemendekandanpemanjanganpegas, kemudiangayapemegasandiperhalusolehperedamgetaran (shock absorber) agar tidakterjadioksilasiberlebihan. Hal inimemungkinkanrodarodatetapmenapakpadajalan.

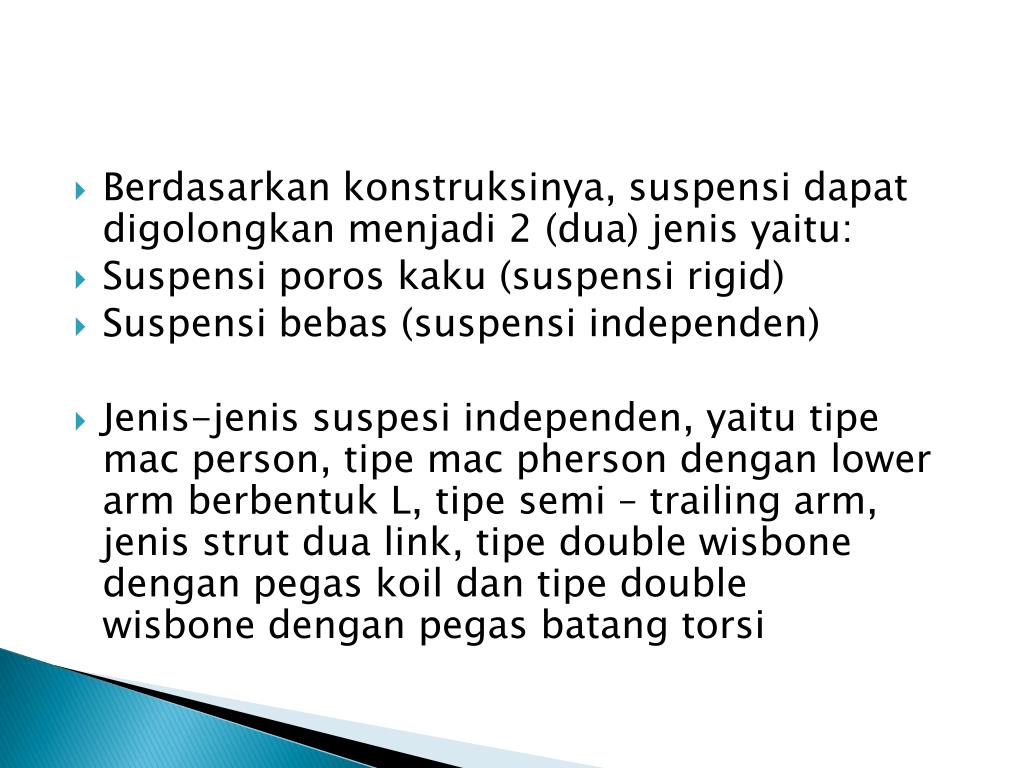

  6. Berdasarkankonstruksinya, suspensidapatdigolongkanmenjadi 2 (dua) jenisyaitu: • Suspensiporoskaku (suspensi rigid) • Suspensibebas (suspensiindependen) • Jenis-jenissuspesiindependen, yaitutipemac person, tipemacphersondengan lower arm berbentuk L, tipe semi – trailing arm, jenis strut dua link, tipe double wisbonedenganpegaskoildantipe double wisbonedenganpegasbatang torsi

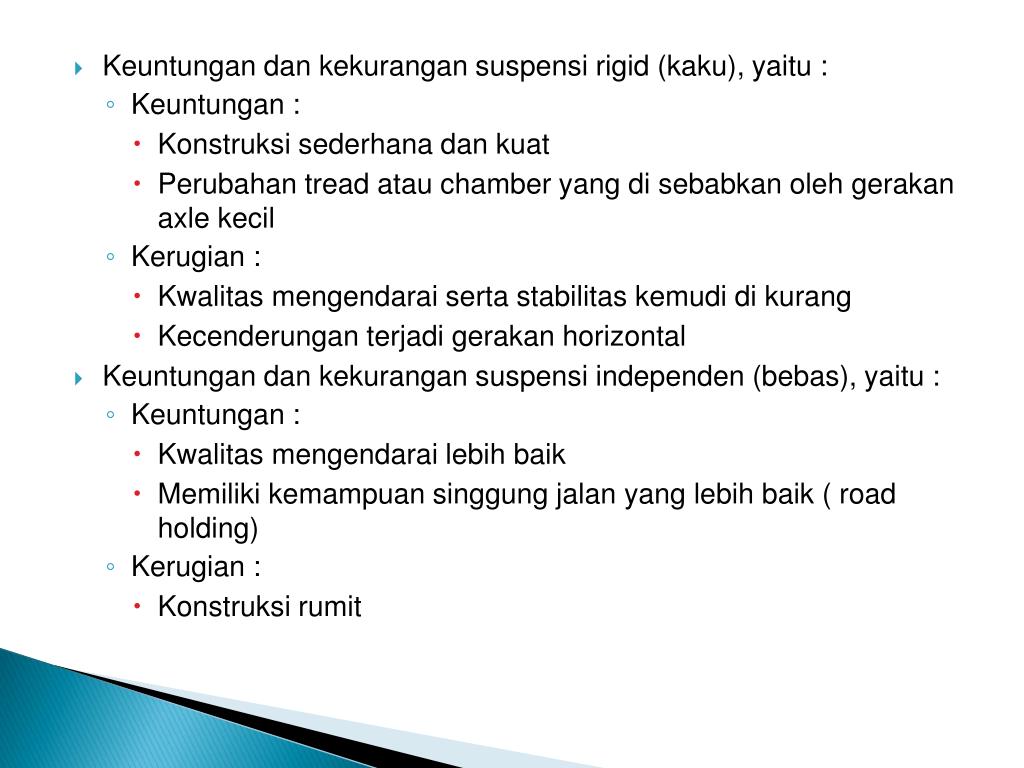

  7. Keuntungandankekurangansuspensi rigid (kaku), yaitu : • Keuntungan : • Konstruksisederhanadankuat • Perubahan tread atau chamber yang disebabkanolehgerakan axle kecil • Kerugian : • Kwalitasmengendaraisertastabilitaskemudidikurang • Kecenderunganterjadigerakan horizontal • Keuntungandankekurangansuspensiindependen (bebas), yaitu : • Keuntungan : • Kwalitasmengendarailebihbaik • Memilikikemampuansinggungjalan yang lebihbaik ( road holding) • Kerugian : • Konstruksirumit

  8. Teknologisuspensiindependen yang digunakandiantaranyaadalah: • Swing axle

  9. Sliding pillar

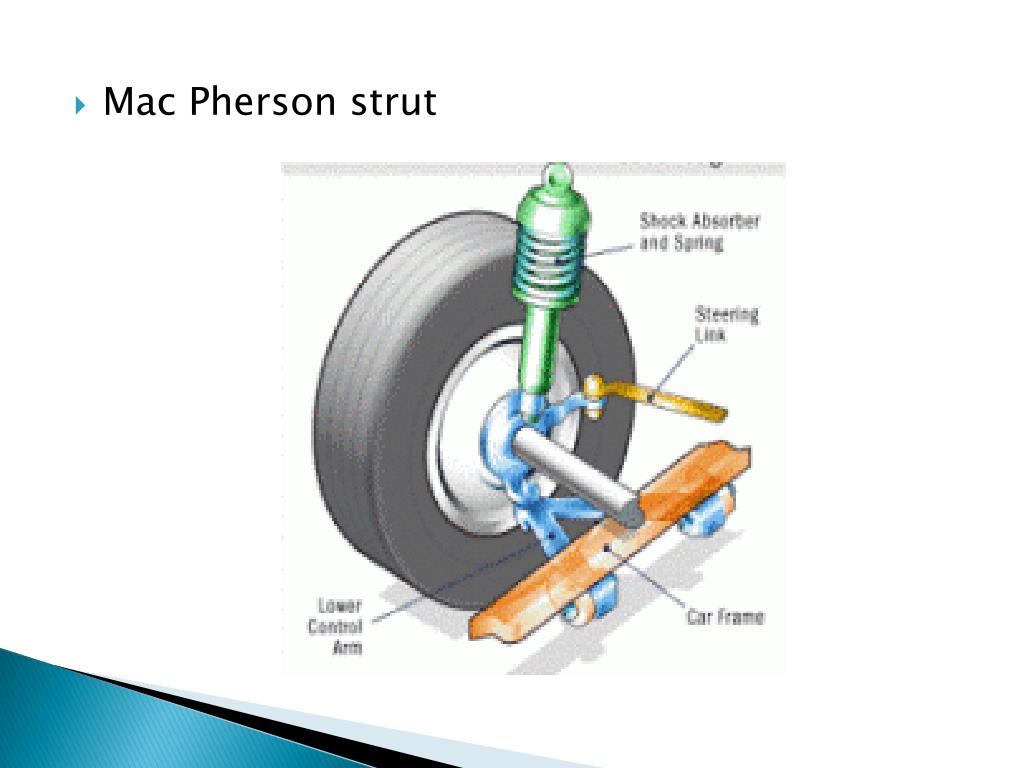

  10. Mac Pherson strut

  11. Upper and lower A-arm (double wishbone)

  12. Multi-link suspension

  13. Trailing arm suspension

  14. Pemeriksaan Dan PerawatanPadaSistemSuspensi • Pemeriksaandanperawatanpadasuspensiindependen, yaitu: • Dongkraklahmobilbagiandepandanpasangpenyanggatetap (jack stand) dibagian yang aman. • Periksakelonggaran ball join padasaatremdiinjak. • Periksakeadaan vet padabantalanatas kaki suspensimacpherson. Jikavetnyasudahkeringtambahlahsecukupnyadansetelahitupasangtutupplastiknya. • Periksabantalankaretdanklem-klemstabiliser. • Periksakebocoranoli shock breker. Shock breker yang bocorharusdiganti. • Periksakelonggaranpadabantalan-bantalankaret. • Perhatikanpadabagian-bagian yang dilengkapi nipple. Bersihkan nipple danperiksakatupbolanya. • Isinipeldengan vet. Gunakanpompapengisipelumas. • Bersihkanpelumas/vet yang jatuhkelantai. • Turunkankendaraandanlepasdongkrakdanpenyangga (jack stand).

  15. SEKIAN DAN TERIMA KASIH
